Поддержание нормальной тяги в дымоходе – одно из основополагающих условий безопасной и эффективной эксплуатации печей, каминов, котлов. Создающийся по физическим законам, естественный ток газов в трубе обеспечивает и отвод продуктов сгорания, и подачу воздуха в топочную камеру – без этого горение невозможно.

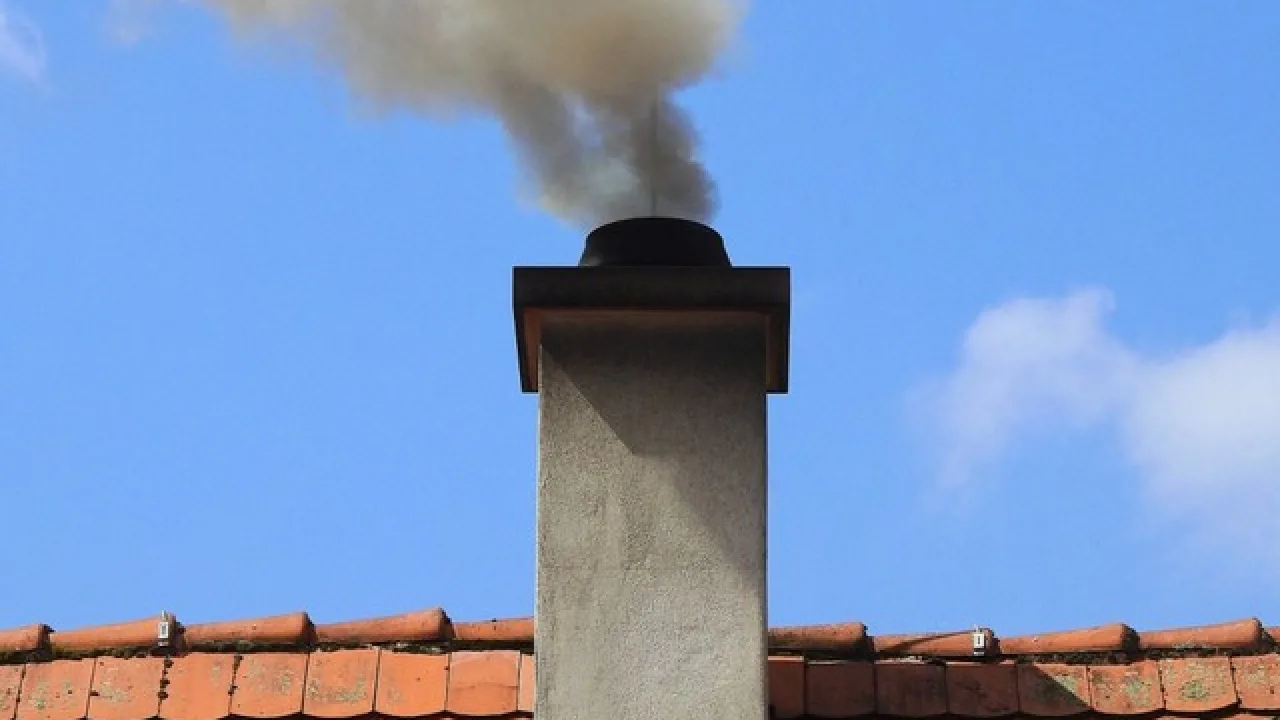

Калькулятор проверки уровня естественной тяги дымохода

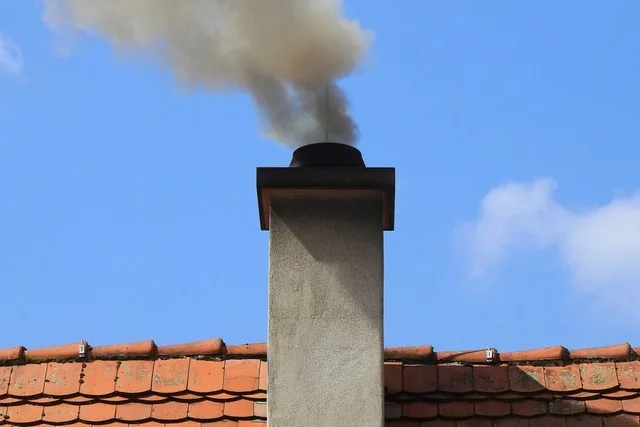

Калькулятор проверки уровня естественной тяги дымохода

Так как тяга, по сути, обусловлена разницей плотности газов в нижней и верхней части трубы, то она отлично «описывается» физическими формулами и, так сказать, поддается измерению. То есть можно еще на стадии проектирования отопительной системы или нагревательного прибора сразу просчитать и этот важный параметр.

Есть несколько алгоритмов расчета этой величины. Один из них послужил основой, на которой создан предлагаемый вниманию калькулятор проверки уровня естественной тяги дымохода.

Необходимые разъяснения будут даны ниже.

Калькулятор проверки уровня естественной тяги дымохода

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ЕСТЕСТВЕННУЮ ТЯГУ В ДЫМОХОДЕ»
ВЫСОТА ДЫМОХОДА, метров
АТМОСФЕРНОЕ ДАВЛЕНИЕ, мм ртутного столба

.ТЕМПЕРАТУРНЫЕ ПОКАЗАТЕЛИ
ТЕМПЕРАТУРА ВОЗДУХА НА УЛИЦЕ, ℃
ТЕМПЕРАТУРА ГАЗОВ НА ВХОДЕ В ДЫМОХОД, ℃
ТЕМПЕРАТУРА ГАЗОВ НА ВЫХОДЕ ИЗ ДЫМОХОДА, ℃

Пояснения по проведению расчетов

Показатели естественной тяги — это разница в давлении газов на входе в трубу и открытого воздуха на выходе из нее. Чем больше эта разница, тем активнее происходит перетекание газообразных продуктов сгорания наружу.

Расчетами и практикой эксплуатации давно доказано, что для качественного отвода дыма и своевременной подачи необходимого для горения воздуха необходим ориентировочный перепад давления (разряжения) в 4 паскаля (0,03 мм ртутного или 0,408 мм водяного столба) на каждый погонный метр высоты трубы. Например, если планируется возведение трубы высотой 7 метров, то следует стремиться к тому, чтобы тяга в ней составила минимум 28 Па. Впрочем, производители отопительного оборудования часто в паспортных данных прямо указывают минимальную величину тяги.

От чего тяга зависит? – как раз те данные, которые предстоит ввести в предложенный калькулятор.
(Интересно, что от площади сечения канала перепад давления практически не зависит).

  • Высота дымохода – в метрах. Важно – это должна быть именно чистая разница высот, а не длина используемых для прокладки дымохода труб с их горизонтальными или наклонными участками.

А где взять значение высоты дымоходной трубы?

Оно обычно определяется при проектировании. Минимум должно быть – 5 метров, но особенности здания конструкции здания и его соседство с другими объектами могут внести очень серьезные коррективы в этот показатель. Подробнее об этом – в статье, посвященной печным дымоходам. А удобный онлайн-калькулятор поможет определиться с оптимальным сечением дымоходной трубы, обеспечивающим полное отведение продуктов сгорания.

  • Атмосферное давление. В принципе, конечно, можно взять  для расчетов и нормальное, например, 750 мм ртутного столба. Но в некоторых местностях, например, расположенных на взгорьях, норма бывает и совершенно иной. Кроме того, можно проверить, как будет меняться тяга с изменением давления.
  • Далее, идут три температурных показателя:

— Температура воздуха на улице. Так как с понижением температуры тяга, понятное дело, возрастает, то расчеты желательно проводить для наиболее неблагоприятных условий. То есть для самой высокой температуры воздуха на улице, при которой возможен запуск обогревательного (отопительного) прибора или печи. Несложно провести расчеты и для всего возможного диапазона.

— Температура на входе в дымоход – максимальный в данном случае показатель. Во многом зависит от типа применяемого топлива и уровня теплообмена в печи или котле, от регулировки потока шибером или задвижкой.

— Температуры в устье дымохода. Зависит от типа дымохода, наличия на нем теплообменных приборов, материала изготовления, расположения степени термоизоляции его стенок.

Кстати – эти «полярные» значения температур в дымоходе всегда должны заслуживать пристального внимания владельцев. Следует стремиться к достижению тем или иным способом оптимального режима, обеспечивающего и эффективность, и безопасность работы прибора. Это для твердотопливных агрегатов примерно 400÷500 ℃ на входе и 150÷200 ℃ на выходе. Для газового оборудования – показатели значительно ниже, и на выходе в современных котлах могут быть даже менее 100 градусов.

А вот банные печи, особенно не имеющие дополнительного теплоотвода, (например, нагревательного водяного бака на трубе), могут работать в чрезвычайно опасном режиме, когда владельцы стремятся в кратчайший срок нагнать в парной жару.

То есть управление температурой в дымоходе использованием шиберов, задвижек, другими элементами управления – это отдельная тема для обстоятельного разговора.

  • А по калькулятору – осталось только нажать кнопку и получить готовый результат – разрежение (тягу) выраженную в паскалях. Ну и сравнить ее с оптимальным значением. Если все в норме – отлично Если тяга недостаточная – придется думать, как и чем можно эту ситуацию исправить.
