Калькулятор расчета толщины утепления деревянного пола

Дома, возводимые на свайном или столбчатом фундаменте, обычно имеют «висящее» над поверхностью грунта перекрытие первого этажа. Да и в зданиях, покоящихся на ленточном основании, нередко прибегают к подобной технологии. Таким образом, между полом и грунтом оставляется довольно высокое вентилируемое пространство. Это обуславливает некоторые особенности утепления подобных конструкций.

Калькулятор расчета толщины утепления деревянного пола
Калькулятор расчета толщины утепления деревянного пола

Существует немало вариантов термоизоляции таких полов. Но все они, в принципе, «обыгрывают» одну и ту же схему, в которой утеплитель размещается между лагами и балками перекрытия, а затем закрывается обшивкой, в роли которой сверху выступает покрытие пола первого этажа. Стало быть, еще до монтажа балок и лагов необходимо знать, какой толщины должен быть слой термоизоляции. Хотя бы для того, чтобы правильно подобрать нужные пиломатериалы и учесть эту толщину в общей схеме создаваемой каркасной конструкции. В этом вопросе может помочь предлагаемый калькулятор расчета толщины утепления деревянного пола.

Ниже будет дано несколько кратких пояснений по проведению вычислений.

Калькулятор расчета толщины утепления деревянного пола

Перейти к расчётам


Укажите запрашиваемые параметры и нажмите
«РАССЧИТАТЬ НЕОБХОДИМУЮ ТОЛЩИНУ УТЕПЛИТЕЛЯ»
Выберите утеплительный материал:
Нормированное сопротивление теплопередаче для перекрытий (определить по карте-схеме)tolshina 111
ПАРАМЕТРЫ ОБШИВКИ ЧЕРНОВОГО ПОЛА
Если обшивка чернового пола не сплошная - в расчет не принимается. Оставить толщину по умолчанию, равную нулю.
Толщина обшивки, мм
Материал обшивки чернового пола:
ПАРАМЕТРЫ ОБШИВКИ ЧИСТОВОГО ПОЛА
Толщина обшивки чистового пола, мм
Материал обшивки чистового пола

На чем основан и как проводится расчет

Если у хозяев дома есть четкое представление о конструкции будущего перекрытия первого этажа, то провести расчет – особых проблем не составит. Он базируется на том «постулате», что суммарное термическое сопротивление этого перекрытия должно быть, по крайней мере, не меньше, чем установленный для данного региона (с учетом его климатических условий) нормативный показатель.

Этот показатель установлен действующими СНиП, его несложно узнать в любой местной строительной организации. Но чтобы не искать – можете воспользоваться прилагаемой картой-схемой , охватывающей всю территорию Российской Федерации.

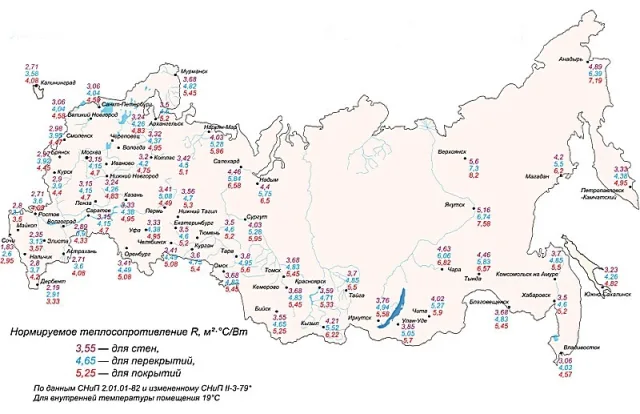

Карта-схема для определения нормированного значения сопротивления теплопередаче по регионам России.
Карта-схема для определения нормированного значения сопротивления теплопередаче по регионам России.

Обратите внимание – для разных строительных конструкций термическое сопротивление своё. В нашем случае берется значение для перекрытий. На карте-схеме оно указывается синими цифрами. Именно это значение и следует ввести в соответствующее поля калькулятора.

Общее значение сопротивления складывается из сопротивлений каждого из слоев, обладающего термоизоляционными качествами. Если известны все слои конструкции и материалы их изготовления, то несложно по теплотехническим формулам просчитать их сопротивление. Оставшаяся разница от нормированного значения как раз и должна перекрываться утеплительным материалом.

Какие варианты могут быть в нашем случае?

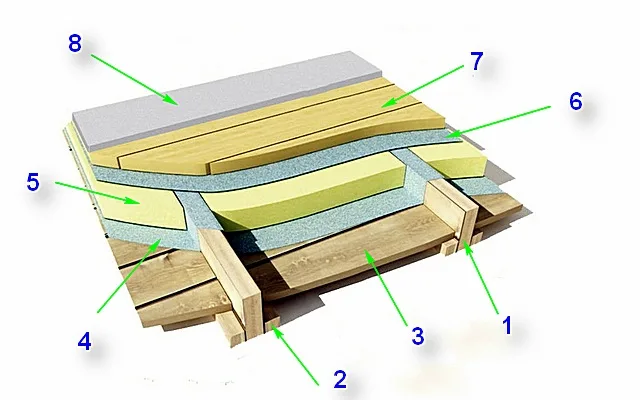

Примерная базовая схема утепления пола по деревянному перекрытию первого этажа
Примерная базовая схема утепления пола по деревянному перекрытию первого этажа
  • Черновой пол (на схеме – поз.3). Натуральная доска толщиной даже в 20 мм уже обладает неплохими термоизоляционными качествами. Это же касается, например, и листовых материалов на основе древесины – фанеры или ОСП. То есть если черновой пол выполнен сплошным, без просветов, то его можно учесть в расчетах. Если нет – то просто оставляется значение его толщины равным по умолчанию нулю.
  • Покрытие пола, настилаемое поверх лагов (поз. 7). Потребуется указать материал покрытия (а здесь предлагается только два варианта – доска или фанера (ОСП)) и его толщину.

Все остальные слои, то есть мембраны поз.4 и 6 и финишное покрытие пола (поз. 8), если оно будет настилаться поверх досок или фанеры, в расчет не принимаем. Они или слишком тонкие, чтобы оказывать влияние на общие термоизоляционные качества конструкции, или их термическое сопротивление чрезвычайно мало.

  • Значит, остается только выбрать утеплитель из предлагаемого списка. Указаны как наиболее часто применяемые материалы, так и в некотором смысле слова «экзотические».

После этого можно нажимать кнопку расчета – и получать результат. Несложно будет провести и сравнительный анализ – изменяя тип утеплителя, посмотреть, как при этом будет меняться и толщина необходимого слоя термоизоляции.

Результат показывается в миллиметрах и является минимально необходимой толщиной. Безусловно, его обычно приводят затем к стандартным толщинам представленных в продаже утеплительных материалов.

А как просчитать утепление пола по грунту?

Альтернативой деревянному перекрытию первого этажа может стать утепленный пол, базирующийся непосредственно на грунте. Принцип проведения вычислений особо не меняется, но имеются определенные нюансы. И для проведения расчётов на нашем портале имеется отдельный калькулятор утепления полов по грунту.
