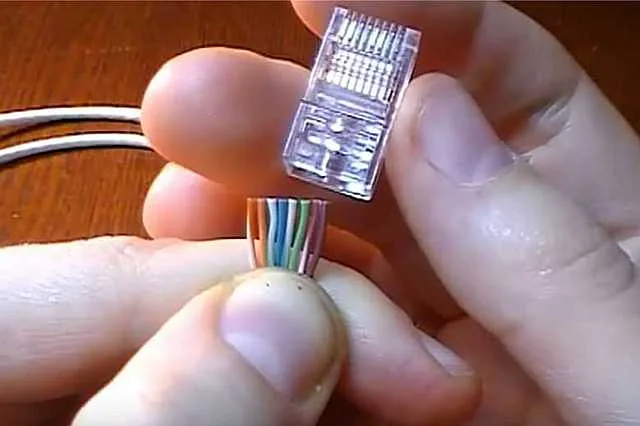

Как обжать интернет кабель

Как обжать интернет кабель

Интернет очень быстро и чрезвычайно прочно вошел в жизнь современного человека. Сложно сейчас даже представить жилье, не оборудованное линией подключения ко всемирной сети, проводной или оптической. Однако, как правило, зона ответственности провайдера оканчивается модемом или роутером. То есть если планы хозяев не ограничиваются установкой одного компьютера, а предполагают создание целой домашней локальной сети, в том числе и с подключением IP-телевидения, то придётся или заниматься этими вопросами самостоятельно, или приглашать мастеров за отдельное вознаграждение.

Как обжать интернет кабель

Как обжать интернет кабель

При совершенствовании домашней сети практически никогда не обходится без прокладки LAN-кабелей. Приобрести сам кабель с витой парой проблем не составляет – он представлен в широком разнообразии, и цена на него вполне доступна. А вот превратить его в патч-корд или полноценную линию – значит, смонтировать (чаще говорят — обжать) на концах специальные контактные наконечники, коннекторы. В этом-то, в принципе, и заключается вся сложность. Но сложность не настолько велика, чтобы в обязательном порядке требовалось отдавать за это деньги приглашенному мастеру. То есть эту операцию вполне можно провести и своими силами. И даже – с использованием простейших инструментов.

Итак, учимся, как обжать интернет кабель самостоятельно. Рано или поздно такое умение окажется востребованным.

Несколько слов об устройстве LAN-кабеля

Случаев, когда приходится прибегать к применению такого соединения, немало. И с ростом насыщенности быта семьи современной техникой становится все больше.

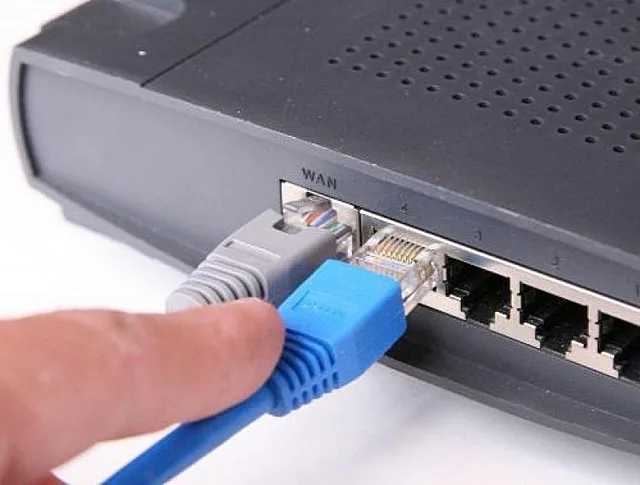

Ситуаций, когда требуется ремонт LAN-кабеля или изготовление новых патч-кордов может быть немало

Ситуаций, когда требуется ремонт LAN-кабеля или изготовление новых патч-кордов может быть немало

  • Увеличилось число компьютеров в доме. Соединение по Wi-Fi, безусловно, удобно, но имеет свои уязвимые места и недостатки. Надежнее и качественнее провести коммутацию с помощью LAN-кабеля.
  • Все больше людей переходит на IP-TV (SMART-ТV). И опять, чтобы обеспечить гарантированно устойчивую подачу сигнала лучше витой пары ничего не придумаешь.
  • Подключения к сети порой требуют и другие современные бытовые приборы, оснащенные функциями удаленного управления.
  • Даже в одной комнате может быть несколько приборов, требующих такого подключения. Значит, устанавливается маршрутизатор или  коммутатор, к которому подключаются соединительные патч-корды в нужном количестве.
  • Даже качественный LAN-кабель может выйти из строя – из-за случайного повреждения или банального износа контактной группы коннектора. Другая нередкая причина – облом фиксатора на корпусе коннектора. Мелочь, а из-за нее  коннектор плохо удерживается в гнезде роутера, сетевой платы и т.п. Значит, лучше заменить его на новый.

Могут быть и иные ситуации – всего не предусмотришь. В любом случае, умение обжать сетевой кабель обязательно пригодится.

А чтобы все сделать правильно, с пониманием вопроса, необходимо для начала хотя бы немного разобраться в устройстве LAN-кабеля.

Какой кабель рекомендуется применять

Прежде всего – о самом кабеле. Его называют витой парой не случайно. Под внешней изоляционной оболочкой действительно располагается несколько пар спирально свитых проводов, имеющих цветовую маркировку. Количество пар может различаться. В рассматриваемых в статье случаях чаще всего применяется кабель с четырьмя парами. Нередко вполне можно обойтись и двумя.

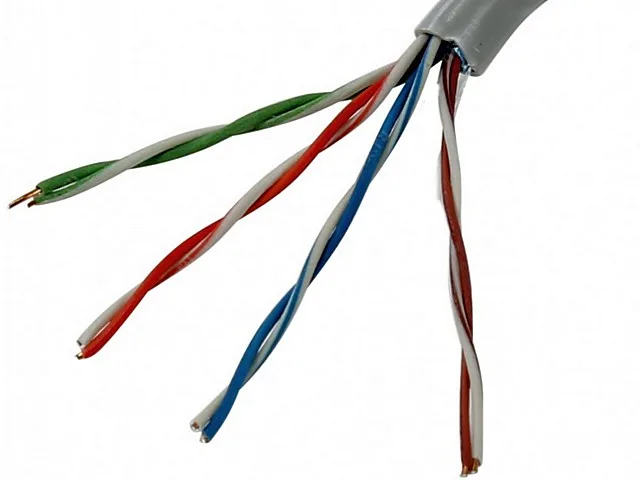

Самый распространенный вариант для домашних сетей – кабель с четырьмя витыми парами проводов

Самый распространенный вариант для домашних сетей – кабель с четырьмя витыми парами проводов

Такие кабели делятся на несколько стандартов по уровню внешней защиты от помех.

  • Стандарт UTP (Unshielded Twisted Pair) – самый недорогой, так как никакого экранирования в нем не предусмотрено. Просто пары проводов, закрытые внешней изоляционно-защитной оболочкой. Пример показан на рисунке выше.

По своим передающим характеристикам такие кабели не хуже других. Но если попадают в зону электромагнитных помех, то качество передачи сигналов резко снижается. То есть даже близко расположенная проводка 220 вольт может стать причиной проблем.

  • Стандарт FTP (Foiled Twisted Pair). Под оболочкой размещен сплошной экран из фольги, который становится надежной защитой от возможных наводок. Цена, конечно, выше, но часто без этого никак не обойтись.
Кабель FTP вполне может соседствовать с силовой линией – экранирование защитит от возможных помех

Кабель FTP вполне может соседствовать с силовой линией – экранирование защитит от возможных помех

Такие LAN-кабели уже вполне можно укладывать в непосредственной близости от силовых, например, в кабель-канале плинтусов или в общей штрабе. На качестве передачи сигнала такое соседство не отразится.

  • Наконец, стандарт STP (Shielded Twisted Pair). Здесь вообще «все серьезно». То есть помимо внешнего общего экрана каждая витая пара забрана еще и в индивидуальную фольгированную оплетку.

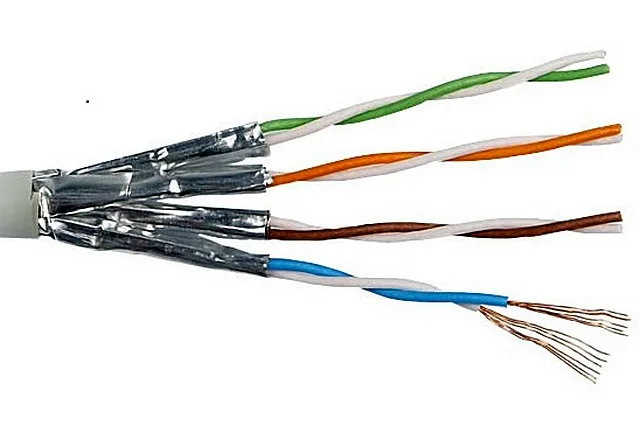

Кабель STP – максимальная защита передаваемых сигналов от внешних помех

Кабель STP – максимальная защита передаваемых сигналов от внешних помех

Такие кабели используются чаще всего в крупных дата-центрах, узлах связи, на промышленном оборудовании и т.п. Применять их для условий дома или квартиры – совершенно излишняя мера предосторожности и ненужная трата денег.

Классифицируются кабели и по категориям, которые говорят об их пропускной способности:

Cat 5 – работают с частотами до 100 МГц, позволяют достигать скорости передачи данных до 100 мегабит в секунду.

Cat 5е – частоты до 125 МГц, скорость до 1 гигабит.

Более высокие категории (6, 6а, 7 и 7а) отличаются еще более высокими скоростями. Но для домашней сети, где пока и 100 мегабит дают далеко не все провайдеры, вполне достаточно пятой категории. Конечно, если думать на перспективу, то лучше все же cat 5е.

Таким образом, оптимальным вариантом для стационарной прокладки видится FTP сat 5е (чтобы не переживать за наводку). Для патч-кордов, которые не будут соседствовать с силовыми кабелями можно применять и UTP сat 5е.

Основные данные кабеля всегда можно узнать, ознакомившись с его маркировкой, нанесённой с равными промежутками на внешней изоляционной оболочке.

Сразу видно, что это кабель без экранирования (UTP), с четырьмя витыми парами (4Р), категории 5е.

Сразу видно, что это кабель без экранирования (UTP), с четырьмя витыми парами (4Р), категории 5е.

Кабели могут иметь и иные отличия. Например, внутри в некоторых размещается стальная струна – она усиливает самонесущие способности, что бывает важно для участков наружной и тем более – воздушной прокладки. Но на технологию обжима это особо не влияет.

Как устроен коннектор

Понятно, что сам кабель проблему соединения устройств не решает. На его конце должен быть правильно установлен коммутирующий элемент, который называют коннектором или Ethernet-вилкой. Частое обозначение (несколько некорректное, но устоявшееся и поэтому широко применяемое) – RJ-45, или более правильное 8P8C (8 Position & 8 Contact). Все это, по сути – одна и та же деталь, и дальше по ходу изложения будет применяться просто термин «коннектор».

Большинство используемых в бытовых условиях коннекторов имеет схожую конструкцию.

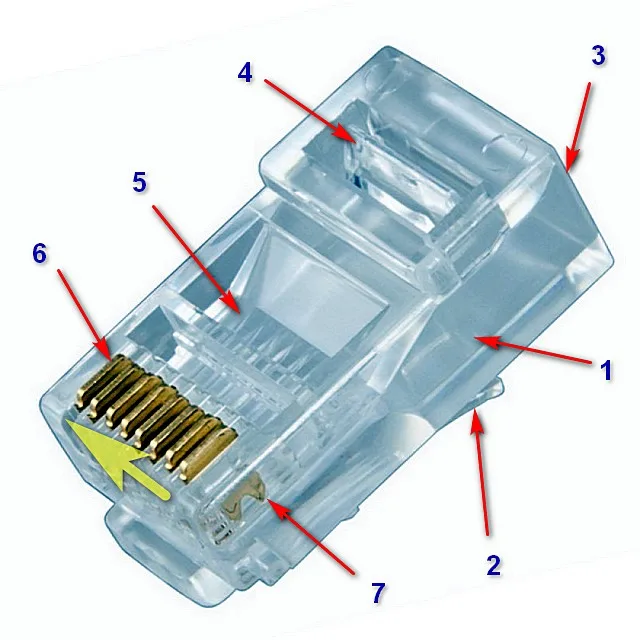

Примерное устройство большинства широко применяемых коннекторов

Примерное устройство большинства широко применяемых коннекторов

Как правило, коннектор имеет пластиковый прозрачный корпус (поз.1), что позволяет визуально контролировать процесс монтажа. На стороне, противоположной контактной группе, расположена защелка (поз.2) – для надежной фиксации коннектора в гнезде (порту) сетевой карты, маршрутизатора и т.п. Как уже упоминалось, именно облом этой защелки часто становится побудительной причиной проведения ремонта.

С задней стороны имеется проем для завода подготовленного к монтажу кабеля (поз.3). Выше на корпусе расположена несколько выступающая наружу фиксирующая планка (поз. 4) в прямоугольном окошке. В процессе обжима она переместится вниз и плотно зажмет внешнюю изоляцию заведенного кабеля. Этим достигается надежность соединения – выдернуть коннектор с кабеля после такой фиксации почти невозможно.

Внутренняя полость в передней части коннектора расходится на восемь узких цилиндрических каналов (поз.5) – как раз по диаметру проводов витой пары. То есть при всем желании запихать два провода под один контакт – никак не получится. Эти каналы продолжаются вплоть до передней торцевой стенки коннектора. А точно соосно с ними сверху расположились восемь бронзовых или латунных контактов (поз. 6). Каждый из них размещен в собственном направляющем пазе, то есть они изолированы друг от друга. Исходное положение их – приподнятое вверх, то есть они пока не мешают заводу проводов кабеля через каналы до упора в переднюю стенку. Каждый из таких контактов имеет снизу два или три острых ножевых выступа (поз. 7).

При обжиме коннектора эти контакты переместятся вниз, ножевые выступы проколют изоляцию проводов. Это обеспечивает необходимый электрический контакт с проводником. Сами же металлические контакты утапливаются заподлицо с пластиковой поверхностью наконечника и, по сути, превращаются в контактные площадки, что и требуется для коммутации в порту (розетке) подключаемых устройств.

Желтой широкой стрелкой показано направление нумерации контактов, от 1 до 8.

Все механика соединения очень проста и понятна.

Бывают и несколько иные модели коннекторов, которые включают дополнительную вставку. Такая деталь по замыслу должна облегчить правильное заведение проводников на нужные позиции под ножевые контакты.

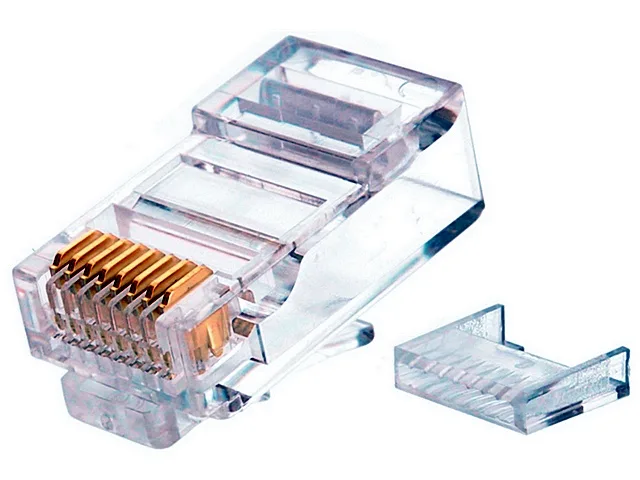

Коннектор с направляющей вставкой

Коннектор с направляющей вставкой

Насколько это облегчает работу – не берусь судить за всех. Лично мне удобнее работать со стандартными коннекторами, без каких-либо дополнительных операций.

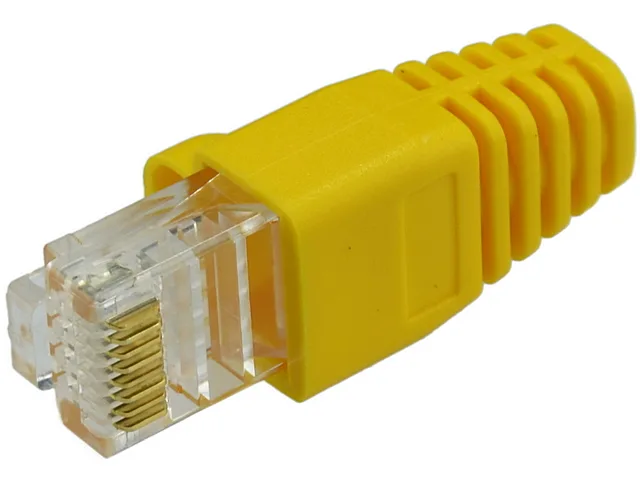

Необязательный, но настоятельно рекомендуемый к установке элемент – защитный изолирующий колпачок коннектора

Необязательный, но настоятельно рекомендуемый к установке элемент – защитный изолирующий колпачок коннектора

Покупая коннекторы, можно прибрести сразу и изолирующие колпачки. Этот элемент не считается обязательным, но разница в цене получается – копеечная. А колпачок хорошо защищает LAN-кабель от опасного перегиба в этом довольно уязвимом месте, защелку – от случайного облома, а сам коннектор и подключенный порт – от попадания пыли. Да и смотрится кабель или патч-корд намного аккуратнее. Кроме того, использование колпачков разного цвета может упростить (сделать более наглядной) коммутацию в сложных узлах разветвления сети.

Какие схемы обжима могут применяться

Существует две основных схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства связываются между собой.

Прямое подключение (Straight)

Наиболее часто используемый вариант в сетях LAN (Local Area Network) или DSL (Digital Subscriber Line). Позволяет провести коммутацию разных приборов и устройств в различном сочетании.

Например:

  • РС – Router (компьютер – маршрутизатор);
  • РС – Switch (компьютер – коммутатор);
  • Router – Switch (маршрутизатор – коммутатор);
  • Router – SMART TV (маршрутизатор – телевизор)

и другие подобные варианты.

Характерная особенность этого типа подключения – совершенно идентичное расположение проводов в контактах обоих коннекторов.

Принята следующая цветовая схема расположения проводников:

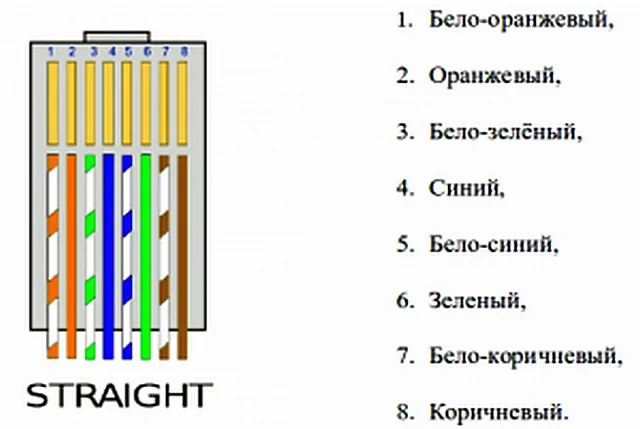

Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов LAN-кабеля.

Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов LAN-кабеля.

Стоит сделать одно важное замечание. По большому счету, на скоростях передачи данных до 100 мегабит в секунду задействуются лишь четыре проводника – 1, 2, 3 и 6. Остальные – не используются. Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника.

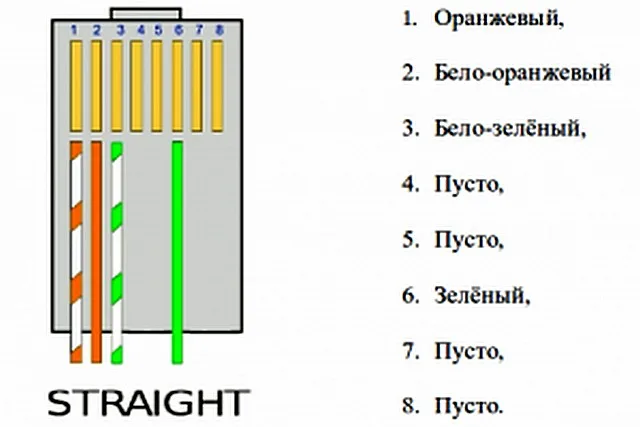

Это – такое же Straight подключение, но только с двумя витыми парами. Для скоростей до 100 мегабит – вполне достаточно.

Это – такое же Straight подключение, но только с двумя витыми парами. Для скоростей до 100 мегабит – вполне достаточно.

Знание этого нюанса иногда позволяет обойтись «малой кровью» при необходимости ремонта линии. Например, кабель вышел из строя, и его контрольный прозвон показал, что обрыв на паре «оранжевый – бело-оранжевый». Ничего страшного. Вполне можно поменять ее, например, на незадействованную пару «коричневый – бело-коричневый». Но, естественно, с обоих концов кабеля одинаково. И работоспособность линии будет восстановлена.

Перекрестное подключение (Cross-Over)

Такое соединение порой приходится применять для подключения однотипных устройств Например, компьютер с компьютером, роутер с роутером и т.п.

Разница заключается в следующем. На одном конце кабеля применяется та же схема цветовой «распиновки», что показана выше. А вот на противоположном вносятся изменения. В принципе, они заключаются только в том, что пары «оранжевый – бело-оранжевый» и «зеленый – бело-зеленый» меняются местами.

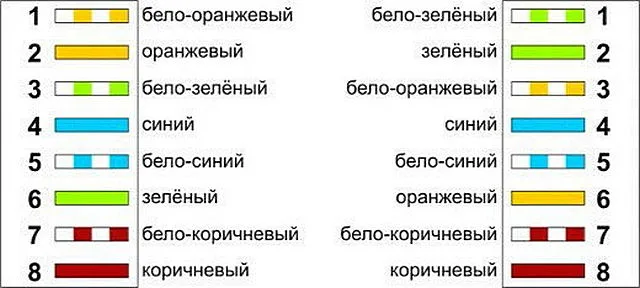

Расположение проводов на противоположных концах интернет-кабеля при перекрёстном подключении.

Расположение проводов на противоположных концах интернет-кабеля при перекрёстном подключении.

Остальные провода своих позиций не меняют.

Эта несколько усложненная схема, кстати, постепенно выходит из употребления. Дело в том, что все больше современных цифровых устройств оснащены интерфейсом Auto MDI-X. Смысл в том, что система сама автоматически определяет тип подключения и переходит на оптимальный режим коммутации. То есть остается обжимать интернет-кабели по прямой схеме, и не морочить себе голову. Но пока еще частенько – приходится…

Итак, с теорией, можно сказать, закончено. Можно переходить к рассмотрению практического руководства – как обжать интернет-кабель.

Обжим интернет-кабеля

Правильный обжим интернет-кабеля выполняется с помощью специального инструмента. Он называется пресс-клещами, кримпером или, в просторечье – обжимкой. Если работу по обжиму требуется провести безотлагательно, кримпера нет и отсутствует возможность взять его у знакомых или в аренду в магазине – можно обойтись и более простым инструментом – отверткой. Рассмотрим оба варианта.

Как правильно – с помощью пресс-клещей (кримпера)

Что потребуется для работы

Итак, для работы необходимы специальные клещи. Понятно, что они есть не у каждого. Но в наше время не видится особых проблем заполучить их в аренду – многие магазины практикуют подобные услуги. А если, например, в большой квартире или частном доме локальная сеть довольно разветвленная, то не помешает такой инструмент иметь и в своем «арсенале».

Как устроен и в чем заключается принцип действия кримпера?

На иллюстрации ниже представлена, пожалуй, самая простая его модель:

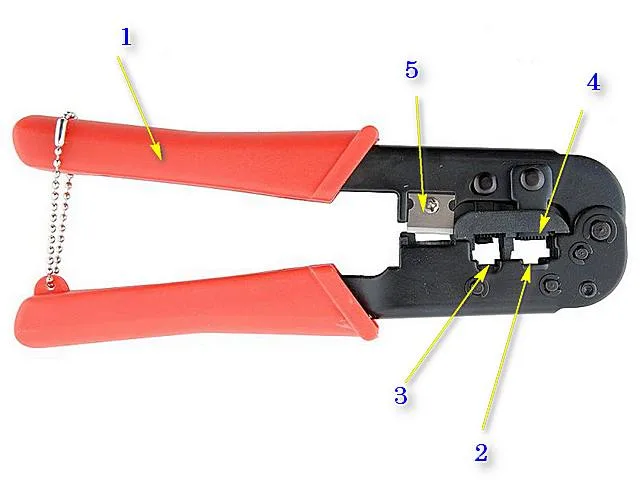

Одна из самых простых и, надо признаться, несовершенных моделей кримпера

Одна из самых простых и, надо признаться, несовершенных моделей кримпера

Как и положено любым клещам, имеются две рычажные рукоятки (поз.1), через которые передается усилие.

Собственно, сама запрессовка контактов коннектора проводится в специальном гнезде (поз.2). Его конфигурация такова, что коннектор при его вставке до упора встает «как влитой», и ошибиться с его положением – практически невозможно. Большинство кримперов имеют по два, а то и по три гнезда под разные коннекторы. Так, например, можно обжать кабель для проводной телефонной линии (поз.3).

Главным рабочим «органом» является специальная металлическая гребенка (поз.4). Ее выступы после укладки коннектора в гнездо расположатся в аккурат над ножевыми контактами. То есть при сжатии рукояток выступы гребёнки будут давить каждый на свой контакт, просаживая их вниз до прокалывания изоляции проводников.

Большинство пресс-клещей оснащаются еще и специальными ножами (поз.5), позволяющими откусить кабель, снять верхнюю изоляционную оплетку, обрезать ровно края подготовленных к заведению в коннектор проводов и т.п. На иллюстрации показывается простейший «отрезной участок», но он бывает и более функциональным, включающим несколько разных лезвий различной конфигурации и предназначения.

Как было сказано, показанный кримпер – далек от совершенства. Профессионалы предпочитают работать с инструментом, в котором обжимные гнезда размещаются вверху, перпендикулярно оси клещей. Пример показан на иллюстрации ниже.

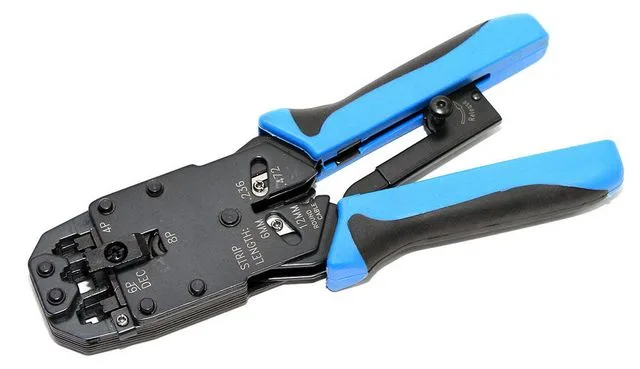

Куда более совершенная модель пресс-клещей

Куда более совершенная модель пресс-клещей

Дело в том, что при таком расположении давящее усилие гребенки – строго поступательное, вверх. Так опрессовка получается более надежной, контакты просаживаются единообразно, а сама гребенка меньше изнашивается. Так что если в планах есть приобретение кримпера – имейте это в виду. Но, вообще-то, выбор такого инструмента – это тема для отдельного разговора, так как тоже имеет свои нюансы.

Тем не менее, последовательность работ от особенностей инструмента не меняется.

Кроме обжимки, для работы потребуется сам кабель требуемой длины, как минимум – два коннектора. Желательно иметь в запасе еще парочку – на первых порах по неопытности вполне можно допустить ошибку. А вторичное использование обжатого коннектора – невозможно.

Необходимо подготовить рабочее место с хорошим освещением – некоторые операции требуют определенного напряжения зрения.

Если ремонтируется вышедший из строя интернет-кабель, то коннектор с небольшим участком кабеля откусывается. При этом не надо торопиться сразу его отправить в мусорное ведро – он станет хорошим «наглядным пособием» по расположению проводов. Так точно не ошибетесь с вариантом подключения.

Ну а сама работа – не столь сложна:

ИллюстрацияКраткое описание выполняемой операции
Будет для примера изготавливаться короткий патч-корд. Для него готовится отрезок LAN-кабеля UTP cat 5е.

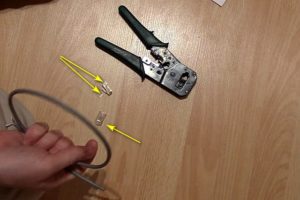

Опять же, для примера, с двух сторон кабеля будут обжимать несколько разные коннекторы. Один – обычный, а второй – имеющий направляющую вставку.
Для обжима предполагается использовать кримпер, оснащенный всеми необходимыми для подрезки и снятия внешней изоляции ножами. То есть никаких других инструментов не требуется.

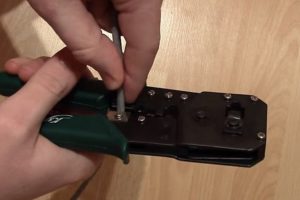

Если конец кабеля «разлохмаченный», то его лучше будет аккуратно обрезать. Для этого на обжимке имеется специальный нож, отлично заменяющий кусачки.
Этим же ножом можно отрезать и вышедший и строя коннектор, если проводится ремонт интернет-кабеля с заменой коннектора.

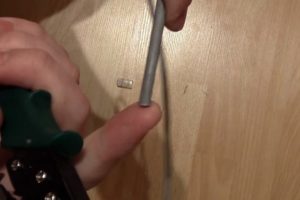

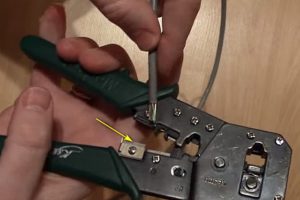

Конец кабель подводится под нож перпендикулярно ему.
Небольшое приложение усилия –…
… и получен ровный обрезанный край.
На этом этапе можно сразу продеть на кабель защитный колпачок коннектора, если планируется его использование.
Теперь необходимо зачистить конец кабеля – аккуратно снять с него участок верхней оплетки.

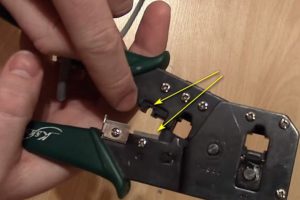

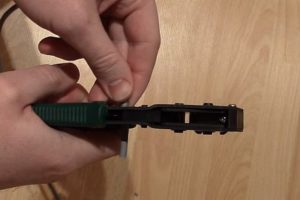

Для этого на кримпере тоже есть специальное приспособление. С одной стороны – это округлый паз, в который будет заводиться кабель, с противоположной – лезвие ножа. В качественном, хорошо отрегулированном инструменте при сжатии рукояток нож подрежет только слой верхней оплетки, не затронув при этом изоляции самих витых пар.
Внешняя оплетка снимается на участке примерно в 30 мм. Меньше делать не рекомендуется – будет неудобно распрямлять проводники витых пар и складывать из них «пакет» по цветовой схеме. Излишек, так или иначе, по ходу работы придётся обрезать.

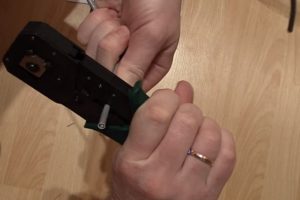

Кабель вкладывается в округлый паз, рукоятки обжимки сводятся…
…а затем инструмент проворачивается вокруг оси кабеля по кругу.
Нож при этом подрежет изоляцию по все окружности…

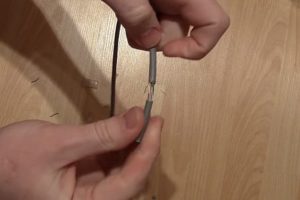

…и она затем легко снимается аккуратным цилиндриком.

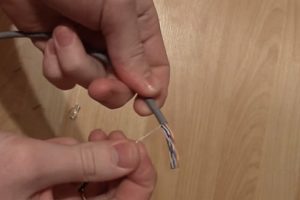

Под оплеткой, помимо витых пар, обычно бывает и прочная капроновая нить. Ее или сразу срезают, или же некоторые мастера предпочитают просто отвести ее в сторону. Это не принципиально.
Но вот если в кабеле имеется металлическая струна или же пластиковый сердечник по центру – это все обрезается в обязательном порядке вровень с краем оплетки.

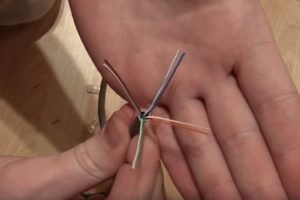

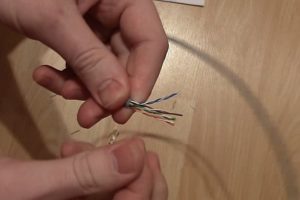

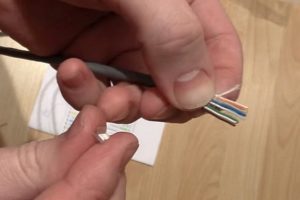

Следующая задача – необходимо пальцами аккуратно расплести витые пары и постараться максимально выровнять провода.
Должно получиться примерно так, как показано на фотографии.
Теперь имеет смысл положить перед собой распечатанную цветную схему расположения проводов в коннекторе (или взятый за образец срезанный коннектор).

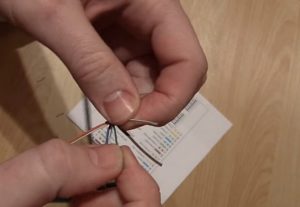

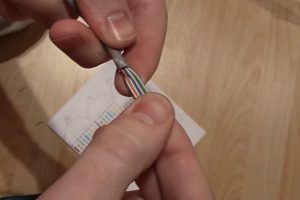

Начинается формирование «пакета» в соответствии со схемой – провода укладываются и удерживаются пальцами в необходимой последовательности, от первого до восьмого.
При таком распределении следует сразу отслеживать, чтобы провода лишний раз не пересекались между собой на выходе из оплетки. Этого добиться несложно.
Вот что получилось  – провода разложены в строгой последовательности в соответствии со схемой коммутации.

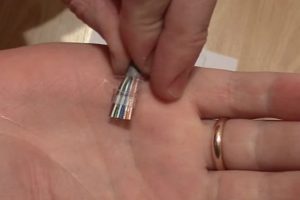

Но они пока лежат веером, а из них нужно сейчас сформировать максимально плотный плоский «пакет».

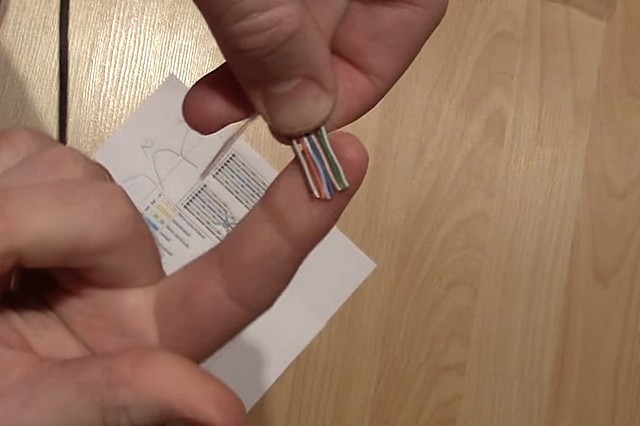

Проводки уплотняются и дополнительно по максимуму выравниваются.
Следующий шаг – этот «пакет» необходимо укоротить – подрезать край.
Делается это с таким расчетом, чтобы провода при вставке дошли до края коннектора и уперлись в его переднюю стенку, и при этом оплетка кабеля также вошла в коннектор примерно на 8 ÷ 10 мм.
Опытные монтажники подрезают на глаз, но можно провести и «примерку, приложив коннектор.
Обычно для большинства коннекторов достаточно оставить длину «пакета» проводов 15 мм.

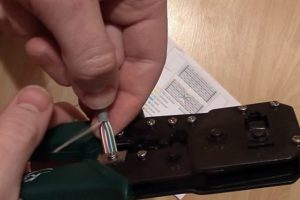

Обрезку производят ножом обжимки. Очень важно расположить пакет в этой «гильотине» так, чтобы срез получился перпендикулярным оси кабеля. То есть при вставке в коннектор обрезанные кончики всех проводов будут на одной линии.

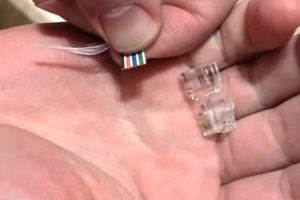

После подрезки «пакет» уже из пальцев не выпускают – пришла пора заводить его в коннектор.
Провода аккуратно заводят через входной проем коннектора.
Обратите внимание – он берется так, чтобы контактная группа была вверху, а торчащая защелка – внизу.
Внутренняя конфигурация коннектора такова, что после завода плоского «пакета» проводов он уже вряд ли разойдется или начнет топорщиться.

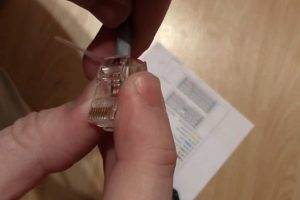

Кабель аккуратно проталкивают вперед. Спешка или излишнее приложение усилий не требуются, иначе проводок может упереться и начать гнуться – придется повторять операцию.
Примерно от середины коннектора начинаются отдельные каналы для каждого провода. После того как провода правильно вошли в них – никуда уже не денутся.

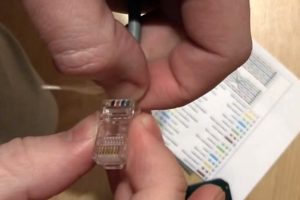

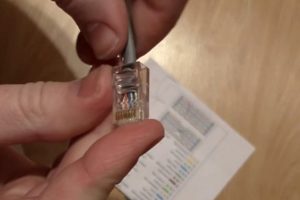

Кабель проталкивается вперед до упора.

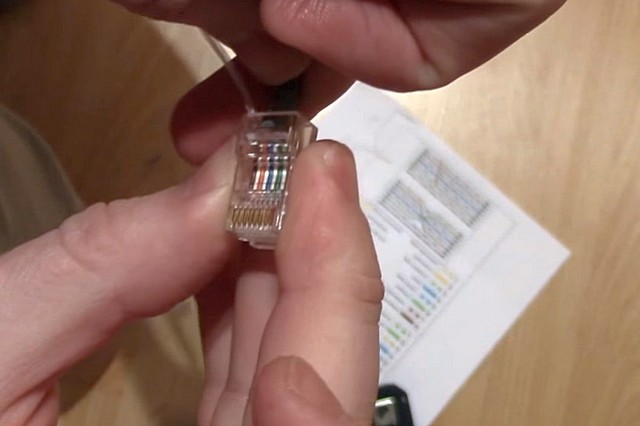

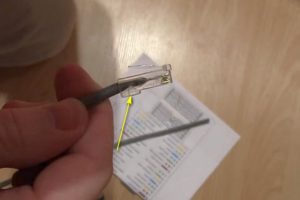

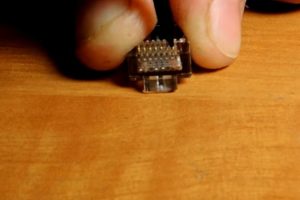

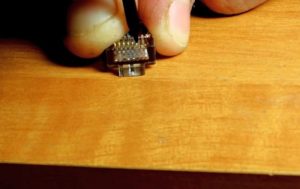

Через переднюю прозрачную стенку коннектора обычно очень хорошо виды упершиеся в нее торцевые срезы проводов.
Все, коннектор надет – можно переходить непосредственно к обжиму.

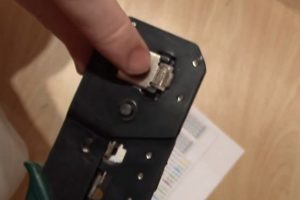

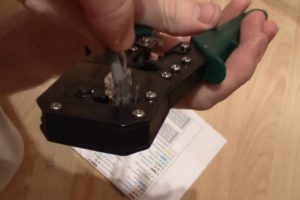

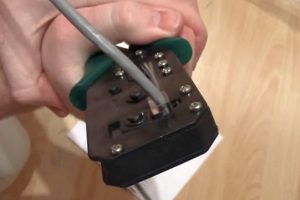

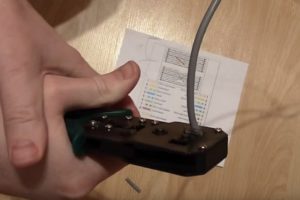

Аккуратно, чтобы случайным неосторожным движением не выдернуть кабель, коннектор укладывают в обжимное гнездо кримпера.
Ошибиться здесь сложно – сама форма гнезда не даст разместить коннектор неправильно.
И теперь остается лишь приложить плавное, но достаточно сильное сдавливающее усилие на рукоятках обжимки.
Зубья гребенки при этом переместят металлические контакты вниз, и они своими выступами-ножами проколют изоляцию и врежутся каждый в свой провод.
Всё, обжим коннектора выполнен.

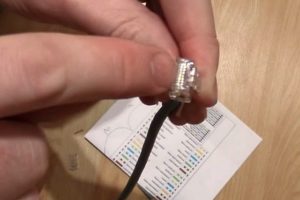

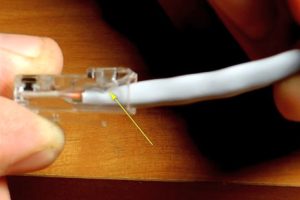

Обратите внимание, как глубоко в коннектор зашла оплетка кабеля. И как после обжима переместилась фиксирующая планка – она плотно упёрлась выступом в кабель.
Теперь даже при приложении довольно значительного выдергивающего усилия коннектор все равно останется неподвижен, и контакты не нарушатся.
После этого можно надевать заранее просунутый на кабель защитный колпачок – и задача выполнена.
С другого конца кабеля для примера будет использоваться коннектор с направляющей вставкой.
Но все предварительные операции по зачистке оплетки, распрямлению проводов и формированию «пакета» никаких особенностей не имеют.

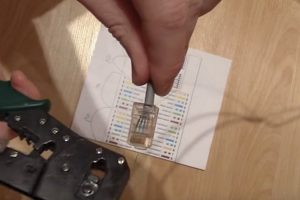

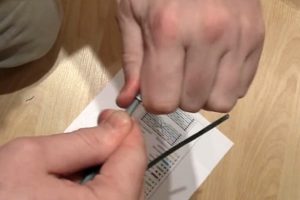

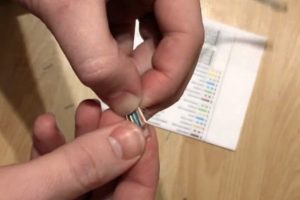

И лишь после того как «пакет» собран, его заводят в отверстия вставки.

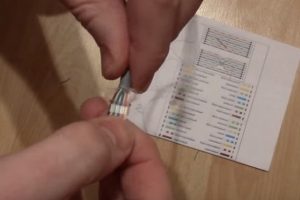

После того как все провода вошли в свои отверстия, вставку проталкивают максимально глубоко в сторону кабеля.
Остается подрезать край «пакета» до требуемой длины. Удобно, что можно не переживать за его целостность – провода уже никуда не сместятся.

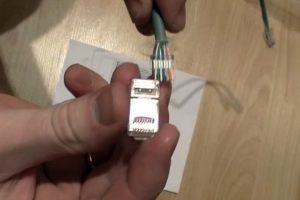

После этого кабель с надетой вставкой заводится в коннектор…
…проталкиваются вперед до упора.
Вставка должна встать на свое место и зафиксироваться там.
Провода – распределиться по своим каналам и упереться в переднюю стенку коннектора.
И остается только обжать коннектор в кримпере.

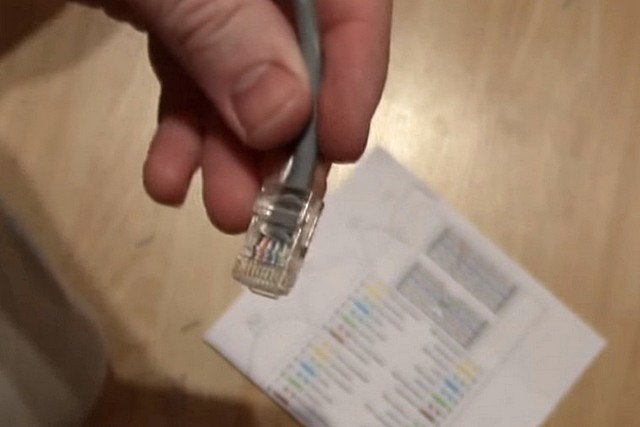

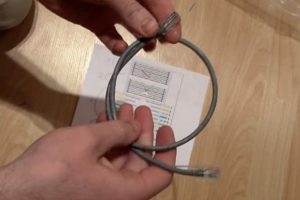

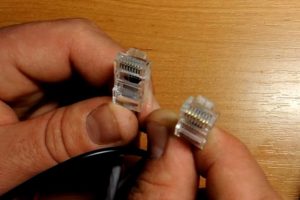

Патч-корд готов, и может быть использован по назначению.

Могут быть и иные конструкции обжимных коннекторов со вставками. Но последовательность операций – примерно такая же, и принцип сборки – тоже особо не меняется.

Как можно в экстренных случаях – с помощью отвертки

А что делать, если специального обжимного инструмента нет, а установить коннектор требуется срочно, как говорится, «здесь и сейчас»? На этот случай можно воспользоваться «народной» технологией с использованием отвертки.

ИллюстрацияКраткое описание выполняемых операций
Итак, кримпера нет.

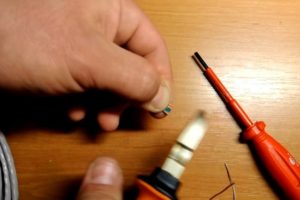

В распоряжении имеется отвёртка с плоским жалом. Желательно, чтобы жало было тонкое, шириной не более 3-4 мм, но вместе с тем – отвертка достаточно мощной.

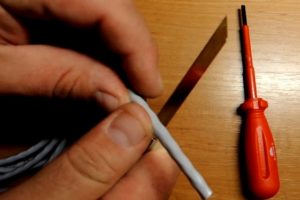

Так как специального съемника изоляции тоже нет, приходится пользоваться обычным острым ножом. Следует проявлять известную аккуратность, чтобы случайно не повредить изоляцию витых пар.
Все операции по расплетению и распрямлению проводов, по сборке «пакета» в соответствии со схемой – без изменений.
Подрезку проводов на нужную длину перед заведением в коннектор можно выполнить обычными бокорезами.
Не забываем про обязательный ровный, перпендикулярный оси кабеля край среза.
Провода заводятся в коннектор – все как обычно.
Можно переходить к обжиму.

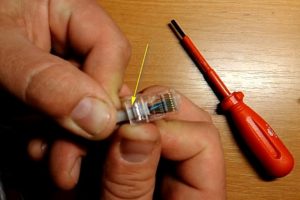

И начать рекомендуется с фиксирующей планки у хвостовика коннектора. Если ее сразу зафиксировать, можно будет не бояться, что в процессе работы случайным движением кабель будет выдернут из коннектора, и придётся все переделывать.

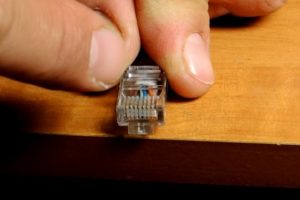

Коннектор упирают в жесткую поверхность.

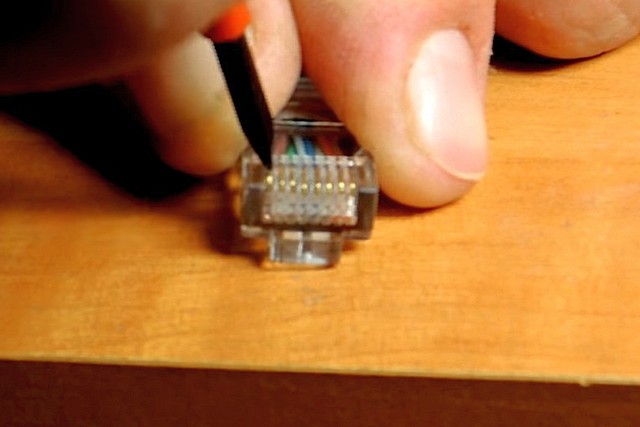

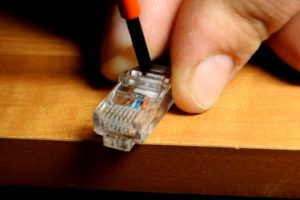

Затем жало отвертки устанавливают на эту фиксирующую планку и прикладывают усилие.
Кстати, и эта операция, и последующие предполагает хороший упор коннектора на жёсткое основание. Этому довольно серьезно мешает расположенная снизу подпружиненная пластиковая защелка. А бывает, что она и вовсе ломается при большом усилии.
Чтобы избежать подобного и сделать работу более комфортной, можно придумать какое-то основание, на котором имеется отверстие или паз (проточка), куда как раз и будет прятаться защелка, не испытывая при этом никакой нагрузки.
Например, при использовании такой практики автор этих строк выполнял обжим с упором коннектора на кухонную доску, вдоль края которой по периметру имелось углубление. Получилось очень удобно.
Под усилием отвёртки планка перемещается вниз и фиксируется в нижнем положении.
Хорошо видно, что фиксатор переместился вниз, уперся в оплётку кабеля, несколько промяв ее.
Теперь за случайное выпадение кабеля из коннектора можно не переживать.
Можно переходить к обжиму контактов.
Коннектор вновь упирается в надежное основание. Затем начинают последовательно отвёрткой просаживать контакты вниз. Задача – переместить металлический контакт вниз до упора, чтобы он пробил своими ножами изоляцию провода и слегка врезался в него.
Торопиться не надо – все следует делать предельно аккуратно.
Во-первых, нужно убедиться, что жало отвертки попало именно на контакт, а не заскочило между ними.
Во-вторых – усилие требуется довольно большое, и если жало отвертки соскользнет, запросто можно пропороть себе палец.
Иногда бывает целесообразно надеть очки или воспользоваться лупой, чтобы не ошибиться.
«Утопив» один контакт, переходят к следующему.
Надо постараться тонко прочувствовать, что контакт действительно встал на место и обеспечил электрическое соединение с проводом.
Так продолжают до тех пор, пока все восемь контактов не будут просажены вниз.
Поле обжима последнего контакта желательно вооружиться лупой и внимательно осмотреть результат работы.
Недопустимо, чтобы какой-либо из контактов (пусть даже и не участвующий в передаче данных) выпирал вверх – все они должны быть просажены до упора и разместиться на одном уровне.
Если выявлены недочеты – следует их сразу устранить, то есть добиться ровности получающейся контактной площадки.
Аналогичным образом обжимается коннектор и на противоположной стороне патч-корда.
После этого его можно опробовать в работе.

Способ, конечно, более сложный в исполнении. Кроме того, поначалу вполне может получиться и брак. Поэтому в запасе лучше иметь несколько дополнительных коннекторов, чтобы можно было при необходимости переделать, уже с учетом допущенных ошибок.

Использование специальных самообжимающихся коннекторов

Да, сегодня в продаже можно отыскать коннекторы, которые для своего подключения к интернет-кабелю вообще не требуют практически никаких инструментов. За исключением, конечно, тех, что нужны для снятия верхней оплетки и обрезки проводов.

Вот так, например, выглядит коннектор профессионального класса, выпускающийся компанией NICOMAX

Коннектор NICOMAX — при сборке корпуса ножи контактов пробивают изоляцию проводов и врезаются в них.

Коннектор NICOMAX — при сборке корпуса ножи контактов пробивают изоляцию проводов и врезаются в них.

Пример, возможно, не вполне показательный, так как такие коннекторы NICOMAX действительно относятся к профессиональному оборудованию. И стоимость каждого из них оценивается в несколько сотен рублей.

Но есть и более доступные решения, работающие по тому же принципу. Пример – самообжимные (или, как их еще называют – безинсрументальные) коннекторы производства российской компании ООО СУПР.

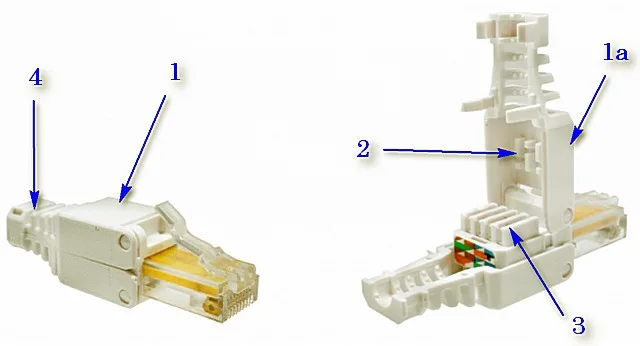

Устройство безинсрументального коннектора 8P8C ООО СУПР

Устройство безинсрументального коннектора 8P8C ООО СУПР

Корпус коннектора состоит из двух шарнирно открывающихся половинок (поз. 1). На тыльной стороне этих крышек сделаны специальные выступы-матрицы (поз.2), которые будут просаживать уложенные провода на контакты. По центру размещен коммутационный модуль (поз.3) со специальными каналами-пазами для укладки проводов обжимаемого кабеля. Каждая из сторон модуля рассчитана на укладку четырех проводов. Чтобы облегчить мастеру задачу, здесь же располагается цветовая «шпаргалка» по размещению проводников – ошибиться трудно. Наконец, каждая из створок имеет интегрированную половинку защитного колпачка (поз.4), и при сборке участок входа кабеля в коннектор сразу получает отличную защиту от перелома.

Как видно, принцип обжима здесь прямо противоположный. Ножи контактов располагаются неподвижно в пазах коммутационного модуля. А матрицы на крышках будут просаживать провода на эти ножи для обеспечения прореза изоляции и надёжной электрической коммутации.

Порядок работы по сборке такого коннектора – несложен.

  • Кабель зачищается от оплетки.
  • Витые пары расплетаются, провода выпрямляются.
  • Далее, нет никакой необходимости составлять «пакет». Крышки коннектора открываются (поз. 1а). Провода не просовываются, а заводятся сверху в свои пазы коммутационного блока, согласно имеющейся «шпаргалке». Причем, специальные фиксаторы в каждом из таких гнёзд уже не дадут проводу выскочить самостоятельно обратно.
  • После укладки проводов останется лишь закрыть обе половинки корпуса и прижать их друг к другу до срабатывания защелки. Матрицы при этом надвинут провода на неподвижные ножи контактов. И всё – коннектор готов к работе.

Безусловно – очень удобно. Правда, цена такого коннектора, по сравнению с обычным, тоже великовата – около 75 рублей. Но зато и никаких инструментов не требуется, а вероятность выполнить некачественное соединение – ничтожно мала. Кроме того, такой коннектор при необходимости можно использовать неоднократно.

Как проверить качество обжима интернет-кабеля?

Итак, коннекторы на LAN-кабеле установлены. Как теперь можно убедиться в надежности создаваемого соединения?

Существует несколько способов.

  • Самый простой – это подключение LAN кабеля непосредственно на место его предназначения. То есть если после коммутации устройств все стало работать штатно, то можно поздравить мастера с успешным завершением монтажа.
  • Профессионалы оценивают качество обжима и состояние проложенных линий связи с помощью специальных приборов – LAN-тестеров.

Эти приборы обычно состоят из двух блоков, то есть можно проверить кабель, противоположные коннекторы которого разнесены по разным помещениям. Еще проще, конечно, проверить с его помощью патч-корд.

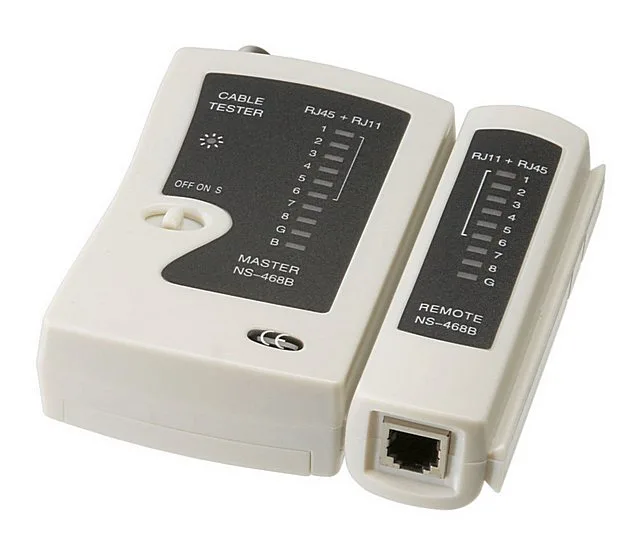

Один из примеров LAN-тестера

Один из примеров LAN-тестера

И в основном, и в дополнительном выносном блоке имеются порты для подключения коннекторов. После коммутации кабеля включается питание, и прибор начинает сканировать каждый провод, о чем сигнализируют световые пронумерованные индикаторы. Если на линии имеется обрыв, то сразу заметно, какой из проводов неисправен. Или, для нашего случая, какой контакт коннектора некачественно обжат.

  • LAN-тестер – привилегия профессионалов, а в домашних условиях можно попробовать воспользоваться обычным мультиметром. Его устанавливают на прозвон (со звуковой индикацией) или же на минимальное сопротивление, например, 200 Ом. А затем проверяют каждый провод одного цвета на двух расположенных рядом коннекторах интернет-кабеля.

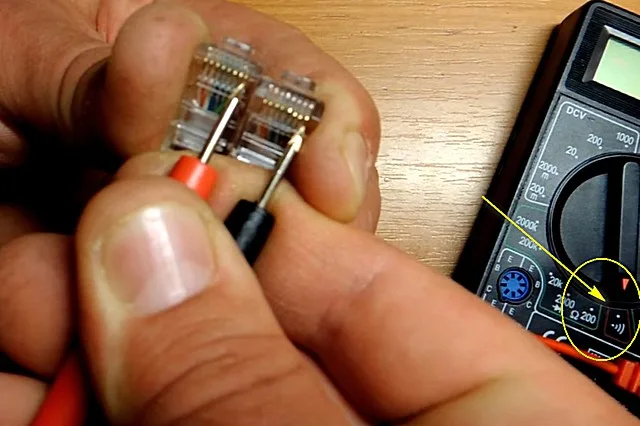

Прозвон проводов интернет-кабеля после обжима коннекторов

Прозвон проводов интернет-кабеля после обжима коннекторов

Много времени подобная ревизия не займет. Правда, щупы тестера должны быть тонкими, чтобы точно попадать на конкретные одноименные контакты коннекторов. Это решается или их подточкой, или временной установкой тонких наконечников из проволоки.

Если какой-то провод не звонится (из значимых для конкретного соединения), то придется переделывать.

  • А как прозвонить интернет-кабель мультиметром, если коннекторы удалены друг о друга (например, в разных помещениях). Тоже ничего особо сложного.

Если посмотреть на принципиальную схему устройства портов коммутирующих устройств, то там видна индукционная катушка, связывающая провода одной пары (например, зеленый – бело-зеленый). То есть между ними обязательно должна быть проводимость.

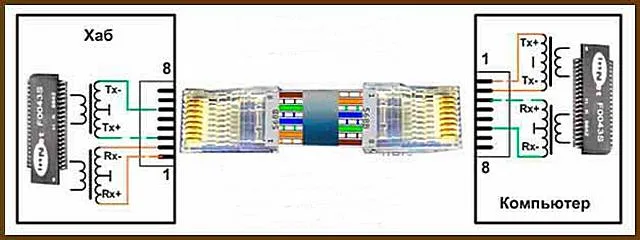

Примерная схема устройства портов для коммутации устройств LAN –кабелем

Примерная схема устройства портов для коммутации устройств LAN –кабелем

Значит, можно вставить один коннектор в порт любого из устройств (лучше это делать при выключенном приборе), а затем на втором коннекторе проверить проводимость линии. Обычно для домашних линий (до 100 мегабит) достаточно протестировать всего две пары. Проверить сопротивление между оранжевым и бело-оранжевым, зеленым и бело-зеленым.

Сопротивление конечно, будет (исчисляемое единицами Ом), и зависит оно в большей мере от длины кабеля. Но что важно – у обеих пар оно должно быть примерно одинаковым. Если же разница велика, или сопротивление очень большое, и тем более если линия вообще не прозванивается – следует искать брак в выполненной работе и переделывать заново.

Подробнее о такой проверке рассказывается в размещенном ниже видео:

Видео: Как проверить интернет-кабель с помощью тестера

главный редактор

Автор публикации
Ведущий Строительный Сайт России - StroyDay
Рекомендуемые статьи по теме

Задайте вопрос здесь или на нашем форуме



Присоединяйтесь к нашему сообществу

И получите ещё больше идей и советов по ремонту, дизайну и строительству из наших социальных сетей


Уже 432 300 участников с нами, присоединяйтесь и вы!
