Чтобы обеспечить максимально комфортную эксплуатацию бытовых приборов, так, чтобы провода питания не становились раздражающими помехами, необходимо удобно разместить точки их подключения к электросети. При этом всегда рекомендуется обходиться без дополнительных удлинителей, а для некоторых моделей бытовой техники – они и вовсе исключены. Удобным подспорьем при оптимальной организации такого размещения становятся розетки в столешницу.

Розетки в столешницу: виды, особенности и правила выбора.

Розетки в столешницу: виды, особенности и правила выбора.

Эти устройство представляют собой блоки, в которых обычно размещено несколько гнезд, позволяющих одновременно подключать к питанию несколько приборов бытовой техники. Блоки могут иметь встраиваемую или выдвижную конструкцию, по цвету и фактуре они подбираются под рабочую поверхность стола, поэтому гармонично вписываются в интерьерное оформление помещения. Практичность, удобство монтажа и эксплуатации стали основой популярности таких устройств. В продаже представлен широкий ассортимент моделей различных конструкций и размеров. Поэтому перед тем как остановиться на конкретном варианте, стоит ознакомиться с некоторыми нюансами выбора подобных «девайсов».

Что такое розетки, встраиваемые в столешницу

Встраиваемые в столешницу розетки являются оригинальной инженерной разработкой ведущих производителей электроприборов. В подобных изделиях предусмотрено не только их комфортное и безопасное использование, но и элегантный внешний вид. Благодаря этому, встраиваемые розетки не только решают ряд проблем, но и не портят стиля оформления помещения.

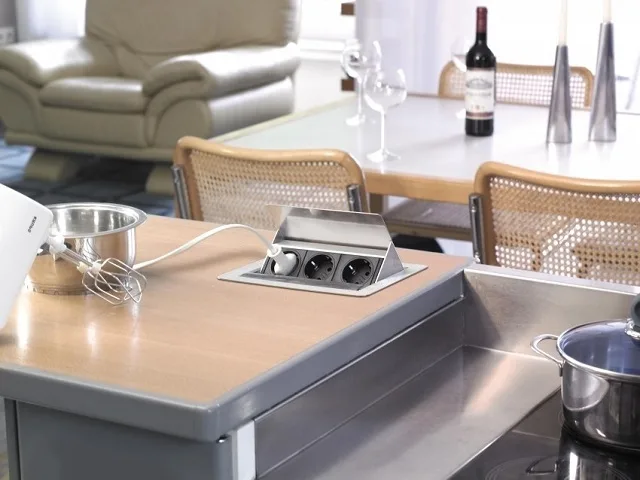

Блочные розетки, встраиваемые в поверхность столешницы, значительно упростят эксплуатацию бытовой техники, особенно в условиях кухни.

Блочные розетки, встраиваемые в поверхность столешницы, значительно упростят эксплуатацию бытовой техники, особенно в условиях кухни.

Блоки с комплексом розеток изготавливаются из пластика или металла. Они оснащаются специальными предохранителями, которые и делают их эксплуатацию безопасной. Изделия при желании могут быть встроены не только в столешницы, но и в полы, а также в полки шкафов и тумб, что делает их использование максимально удобным. Качественные розетки обладают высокой надежностью, так как их конструкция продумана до мелочей.

При невостребованности устройство скрыто под поверхностью, в которую оно встроено. Выдвинуть или открыть его, когда в этом появляется необходимость, несложно — для этого в крышке блока предусмотрена специальная кнопка или рычаг. Существуют модели, оснащенные дистанционным управлением, которое позволяет, не прикасаясь к изделию, выдвигать блок из поверхности, что достаточно удобно в условиях кухни, которая отличается повышенной влажностью. Кроме того, встраиваемые розетки позволяют поддерживать порядок на столе, и не мешают использованию его поверхности по непосредственному назначению.

Розеточный блок обычно имеет два и более гнезда, что делает комфортным его эксплуатацию, так как одновременно можно подключить несколько бытовых приборов.

К достоинствам встраиваемых розеточных блоков можно отнести следующие позиции:

  • Безопасность эксплуатации розеток. Этот фактор связан с тем, что основной кабель подключения их к электросети расположен под столешницей, что сводит вероятность его механического повреждения к минимуму. Кроме того, блок, скрытый в столе, надежно защищен от попадания в него влаги, а значит, и от возникновения короткого замыкания.
  • Недосягаемость для детей.
  • Скрытые устройства практически не занимают площади поверхности стола, что особенно актуально при его небольших линейных размерах на малогабаритных кухнях. Этот фактор позволяет разместить на столешнице большее количество необходимых для работы приборов, а на кухне — предметов посуды и обрабатываемых продуктов. Однако, следует учитывать, что не рекомендуется подвергать верхнюю крышку блока высоким нагрузкам, устанавливать сверху нее горячую кухонную утварь, а также укладывать мокрые фрукты и овощи.

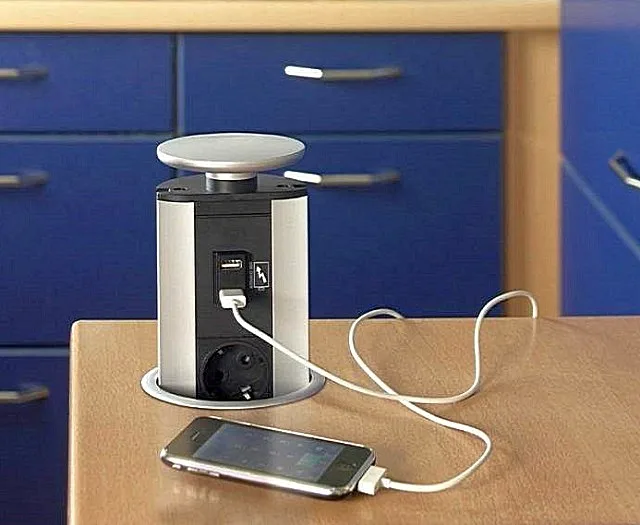

Скрываемые розеточные блоки, дополнительно оснащенные USB и (или) HDMI разъемами.

Скрываемые розеточные блоки, дополнительно оснащенные USB и (или) HDMI разъемами.

  • В некоторых моделях блочных встраиваемых розеток предусмотрены разъемы стандартов HDMI или USB. Это позволяет производить подключение мобильных телефонов, планшетов, ноутбуков и других устройств. Такие функции особенно необходимы на компьютерных столах или на прикроватных тумбочках.
  • Рациональная организация рабочего пространства столешницы даже при использовании угловой конструкции стола.
  • Аккуратный внешний вид, а также возможность использования изделий в разных интерьерных стилях.

Разновидности встраиваемых розеток

Большинство пользователей отмечают, что устали от многочисленных проводов и удлинителей, с помощью которых к сети приходится подключать различные гаджеты. Кабели зачастую мешают не только работе, но и передвижению по помещению. Именно поэтому многие при проведении ремонта отдают предпочтение компактным блочным вариантам розеток, которые можно встроить в стол или шкаф. Тем более что современный ассортимент подобных моделей – довольно широк.

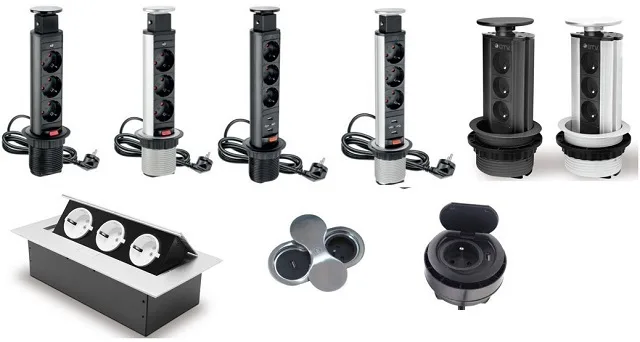

Встраиваемые розеточные модули как горизонтального, так и вертикального расположения обычно оснащены несколькими гнездами подключения сетевых вилок

Встраиваемые розеточные модули как горизонтального, так и вертикального расположения обычно оснащены несколькими гнездами подключения сетевых вилок

Все модели этих устройств вполне сравнимы со встраиваемой бытовой техникой. Они не только экономят пространство на столешницах небольших кухонь или на компьютерных столах, но и значительно упрощают пользование приборами. Кроме того, очень часто они освобождают от необходимости прокладывать дополнительную линию электропитания для подключения вновь появившихся приборов.

Встраиваемые блоки подразделяются на типы в зависимости от их расположения. Так, изделия могут иметь вертикальную выдвижную или горизонтальную поворотную или стационарную конструкцию. Общими для большинства встраиваемых устройств являются следующие особенности:

  • Блоки обычно оснащаются дополнительной подсвечиваемой кнопкой включения-выключения. Подсветка будет напоминанием, что блок включен, поэтому при окончании работ не даст забыть отключить его от сети, если это необходимо.

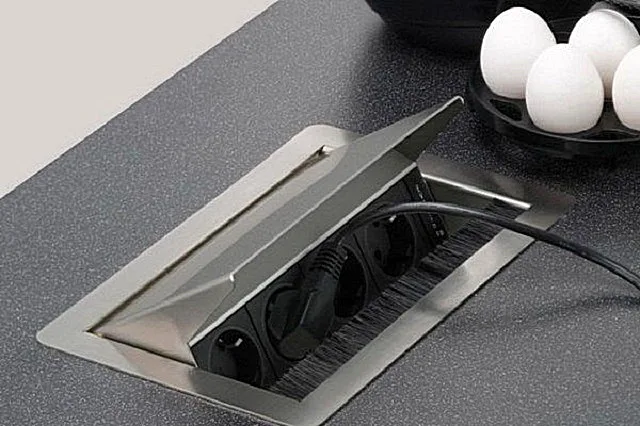

Специальная щетка, установленная в передней части блока, предохранит его от попадания загрязнений, а также при закрывании крышки сметет пыль непосредственно с разъемов.

Специальная щетка, установленная в передней части блока, предохранит его от попадания загрязнений, а также при закрывании крышки сметет пыль непосредственно с разъемов.

  • Блоки имеют разные классы защищенности от пыли и влаги. Приобретая изделие для установки на кухне, следует выбирать модели класса IP44 и выше, так как в этом помещении возможна повышенная влажность, наличие жировых испарений, а также мелких частиц пыли. Впрочем, пыль присутствует в воздухе всех комнат.
  • Розеточные блоки обычно оснащены заземляющими контактами— этот фактор особенно важен для изделий, монтируемых на кухне, так как обеспечивает безопасность человека, работающего во влажной среде, от поражения током.
  • Универсальность конструкций. Практически все модели могут быть встроены как столешницы столов и тумб, так в дно или боковую панель навесных шкафов.
  • Блоки могут быть оснащены кабелем длиной от 1000 до 3000 мм и вилкой для включения блока в сеть. Однако, некоторые модели поступают в продажу без кабеля – его придется монтировать самостоятельно.
  • Вилки на кабеле могут быть разборными и неразборными. Разборный вариант удобен тем, что позволяет удлинить кабель, не отключая его от блока.

Вертикальные выдвижные встраиваемые блоки

Вертикальные варианты блоков отличаются между собой по высоте, а также по функциональным возможностям. Этот тип изделий обычно выполняется в виде цилиндра, то есть круглого или овального сечения, по высоте которого располагаются разъемы. Чаще всего блок имеет от двух до пяти установленный в ряд одна над другой розеток.

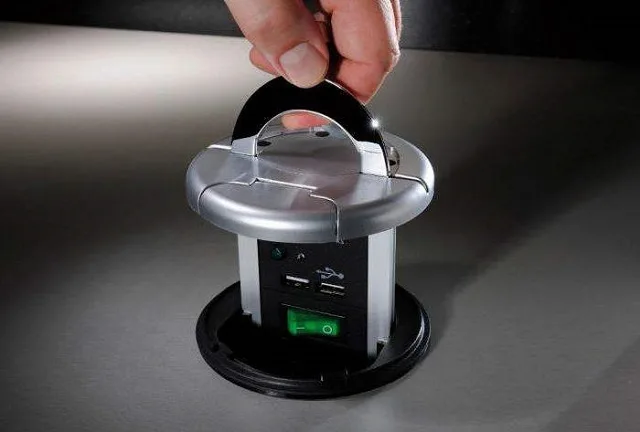

 Механизм поднятия блока из столешницы в разных моделях может отличаться конструкцией и принципом действия.

Механизм поднятия блока из столешницы в разных моделях может отличаться конструкцией и принципом действия.

Стало быть, от количества гнезд зависит и высота изделия. Как говорилось выше, в комплект блока могут входить разъемы для стандартных вилок бытовой техники (с заземляющим контактом), а также для зарядки телефона, планшета и других гаджетов, а также подключения их, например, к домашней сети передачи информации.

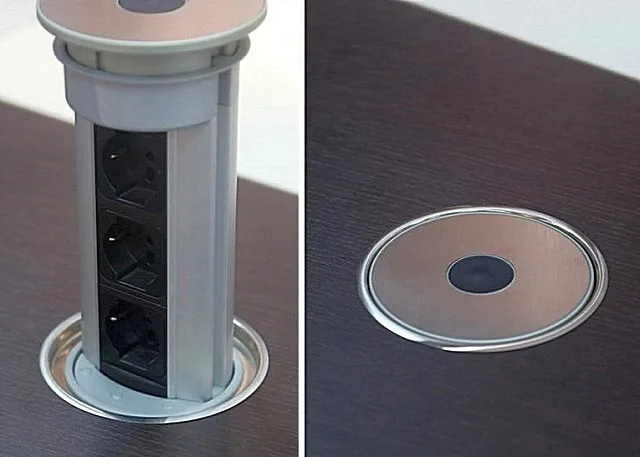

Выдвижной вертикальный розеточный блок в открытом и закрытом положении.

Выдвижной вертикальный розеточный блок в открытом и закрытом положении.

Вертикальные блоки относятся к выдвижным конструкциям, так как они поднимаются, то есть выдвигаются из поверхности столешницы или шкафа вверх или вниз с помощью специальных механизмов. Кроме того, в них предусмотрен поворот на 180 или 360 градусов вокруг своей оси, что добавляет комфорта в их эксплуатации. Некоторые модели оснащены светодиодной подсветкой, что также дает определённое удобство при использовании.

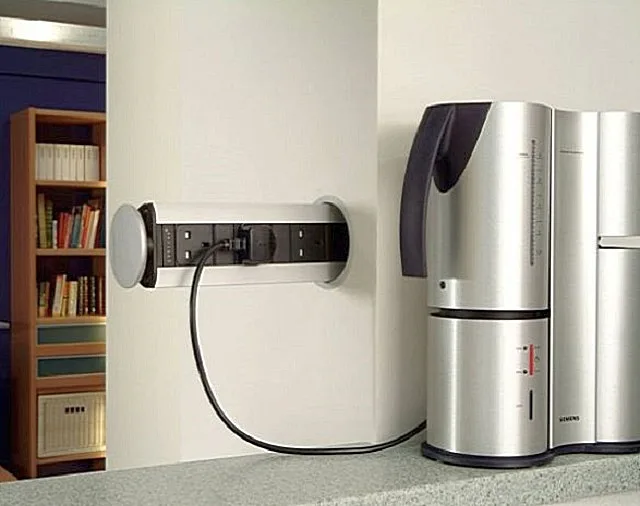

 Боковая установка выдвижного блока в панель шкафа.

Боковая установка выдвижного блока в панель шкафа.

Преимуществом блоков этого типа можно назвать то, что полностью исключено попадание влаги внутрь конструкции как в ее закрытом, так и в открытом виде.

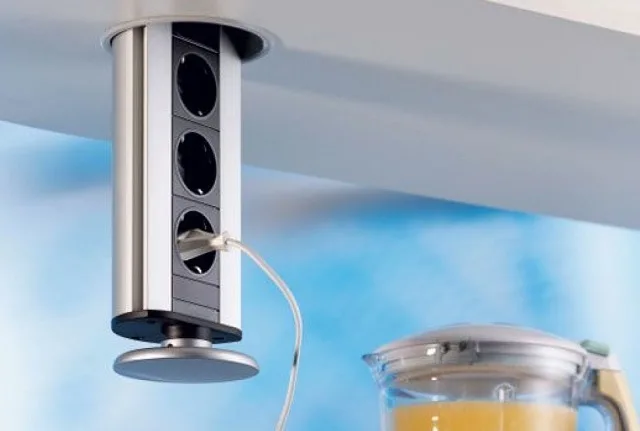

 Выдвижной блок розеток, вмонтированный в донную панель подвесного шкафа.

Выдвижной блок розеток, вмонтированный в донную панель подвесного шкафа.

Кроме того, существует возможность установить одну и ту же модель розеточного блока как в поверхность столешницы, так и в донную часть навесного шкафа, поэтому ее вполне можно назвать универсальной. Монтаж блока в нижней части шкафа позволит полностью освободить от розеток стол, а также исключит вероятность прямого воздействия влаги на электрическое устройство.

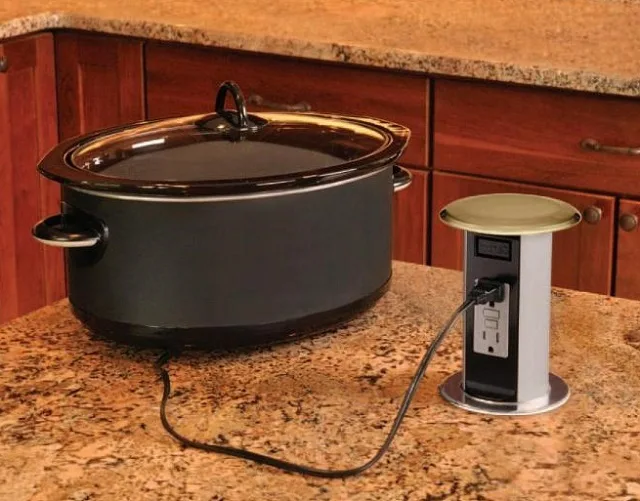

 Выдвижной блок, встроенный в поверхность стола.

Выдвижной блок, встроенный в поверхность стола.

Установку выдвижной конструкции нельзя назвать сложной, особенно в тех случаях, когда есть определенный опыт и имеется весь необходимый инструмент для проведения работ. Главное — выбрать модель, способную полностью удовлетворить потребность в количестве розеточных гнезд.

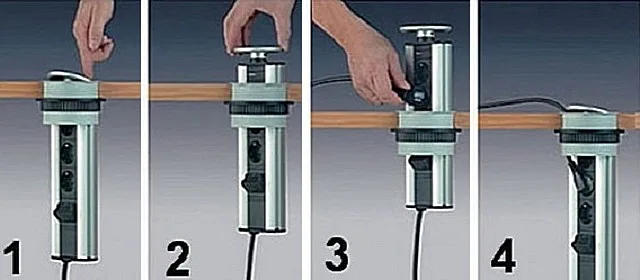

 Последовательность действий при подключении электроприбора к выдвижному розеточному модулю.

Последовательность действий при подключении электроприбора к выдвижному розеточному модулю.

Принцип использования выдвижного блока достаточно прост — он представлен на рисунках и включает несколько операций:

  1. Чтобы поднять утопленную вровень с поверхностью столешницы крышку устройства, необходимо нажать на одну из ее сторон в указанном производителем месте. В других моделях для этой цели предусмотрена специальная ручка, заподлицо укладываемая в крышку блока, а при необходимости легко поднимающаяся вверх под углом в 90 градусов.
  2. Крышка полностью приподнимается, что дает возможность выдвинуть подвижную часть блока наружу полностью. Она вытягивается до тех пор, пока не зафиксируется в стационарной части конструкции блока, закрепленной на столешнице. Фиксация осуществляется при помощи специального стопора.
  3. Далее, розеточные гнезда включаются электроприборы, один или несколько.
  4. При этом, если к блоку подключен один прибор на постоянной основе, например, электрический чайник, то блок с одним подключенным кабелем можно погрузить обратно под столешницу. Одна сторона крышки останется немного приоткрытой.

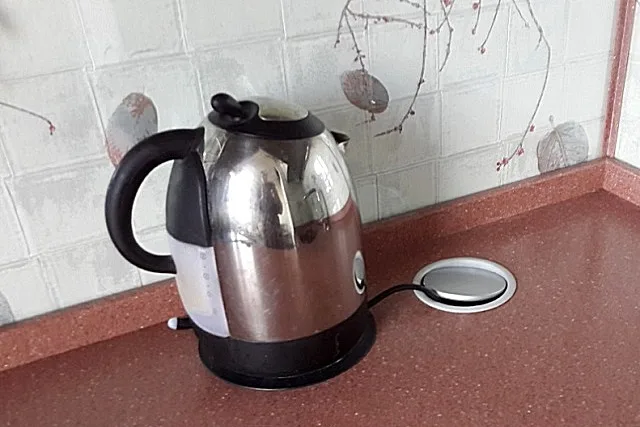

Пример того, как можно использовать выдвижной блок, почти полностью закрыв после включения прибора защитную крышку.

Пример того, как можно использовать выдвижной блок, почти полностью закрыв после включения прибора защитную крышку.

Чтобы полностью убрать устройство, необходимо достать блок, извлечь из разъема вилку отключаемого прибора. Затем, надавив пальцем на крышку, дождаться, когда блок полностью опустится вниз и застопорится в нижнем положении. Крышка встанет вровень с поверхностью столешницы.

Горизонтальные поворотные и стационарные блоки

Горизонтальные модели розеточных блоков могут состоять из одного и более силовых разъемов. Кроме стандартных розеток, они так же, как и вертикальные, могут быть оснащены гнездами для подключения интернета, видео, для подзарядки гаджетов.

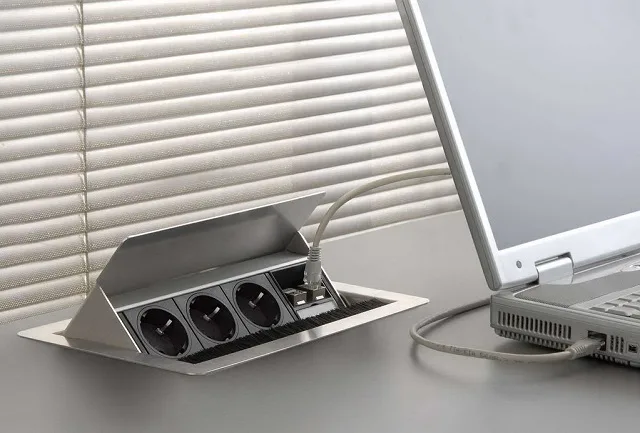

Горизонтальные модели тоже весьма удобны, и с ними даже как-то попроще…

Горизонтальные модели тоже весьма удобны, и с ними даже как-то попроще…

Модели горизонтального расположения производятся в разных формах — это может быть квадратный, прямоугольный, круглый или овальный короб, спрятанный в столешнице или закрепленный на ней.

В зависимости от конструктивных особенностей, горизонтальные розетки подразделяются на несколько типов:

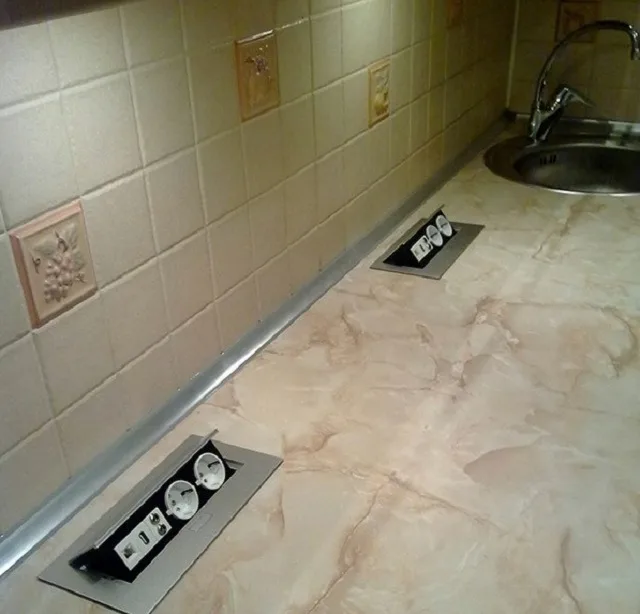

 Поворотные модели встраиваемых розеточных блоков.

Поворотные модели встраиваемых розеточных блоков.

  • Поворотные модели розеток представляют собой конструкцию, состоящую из короба и блока с разъемами, на котором закреплена верхняя крышка. Открывается панель с розетками поворотом блока и установкой его под углом по отношению к поверхности стола, примерно в 50÷60 градусов. Такое расположение удобно для эксплуатации, а также для открытия и закрытия крышки. Такие модели считаются более надежными вариантами встраиваемых розеток, так как имеют прочную конструкцию и большую площадь закрепления на поверхности стола. Кроме того, расположение розеток в открытом виде сокращает риск попадания влаги на токонесущие детали

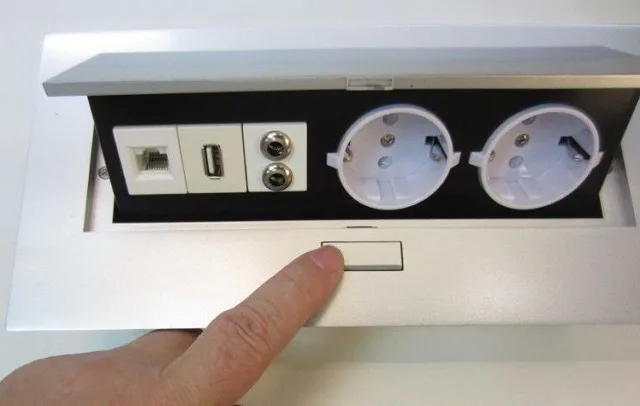

Открыть крышку поворотного блока поможет кнопка или клавиша.

Открыть крышку поворотного блока поможет кнопка или клавиша.

Чтобы открыть поворотный блок, достаточно нажать на предусмотренную для этой цели клавишу, расположенную на верхней панели, рядом с крышкой. В некоторых моделях чтобы открыть розетки вместо клавиши, необходимо просто слегка нажать на поверхность крышки. В любом случае, после приложения совсем небольшого усилия на кнопку или крышку, блок приподнимается и поворачивает панель с розеточными гнёздами в удобное для подключения вилок положение.

  • Стационарно встраиваемые в столешнице блоки с розетками. В этом случае, для открытия панели задействуется только крышка, которая может иметь обычный откидной механизм или же сдвижной поворотный вариант. Сам же блок с розетками жестко закреплен на столешнице.

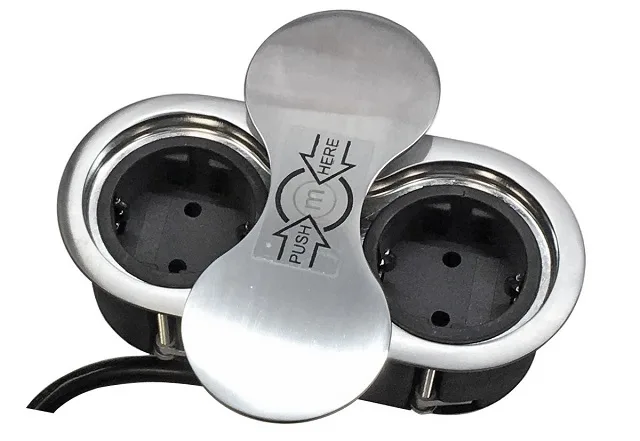

Двойная встраиваемая розетка с поворотной по горизонтали крышкой.

Двойная встраиваемая розетка с поворотной по горизонтали крышкой.

Такие модели имеют более доступную стоимость, но не рекомендованы для использования в условиях кухни, так как существует риск попадания внутрь воды.

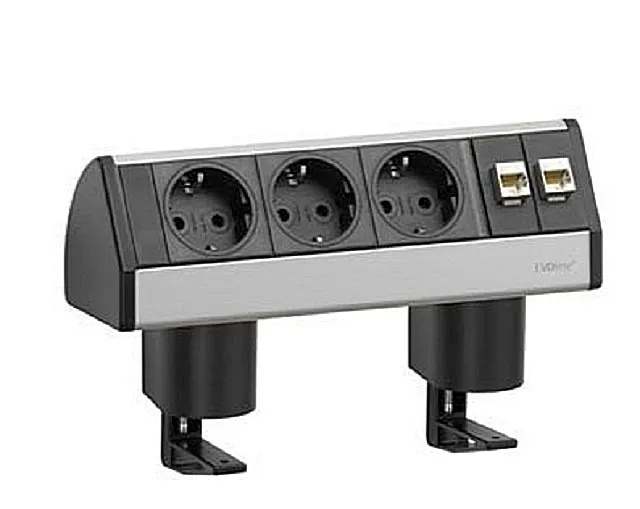

Блок, закрепляемый на торце панели столешницы.

Блок, закрепляемый на торце панели столешницы.

  • Еще один вариант блочных розеток устанавливаемый и закрепляемый на край столешницы и вовсе не имеющий защитной крышки. Его, скорее можно назвать настольным, чем встраиваемым, но он так же, как и другие варианты имеет способность значительно экономить место на столе. Такой блок можно зафиксировать на свободный торец стола или же между его поверхностью и стеной. Конструкция также не займет много места и не станет помехой для хранения необходимых для работы предметов. Однако, следует помнить, что при размещении открытых розеток на кухне они не должны находиться рядом с раковиной во избежание попадания в них брызг воды. Оптимальный же вариант — использовать подобные устройства на компьютерном или письменном столе.

Критерии выбора встраиваемых розеточных модулей

В специализированных магазинах представлено широкое разнообразие встраиваемых в столешницы розеточных блоков от разных производителей. Для того чтобы из всего ассортимента выбрать подходящий вариант, который будет соответствовать всем необходимым критериям, для начала их необходимо сформулировать.

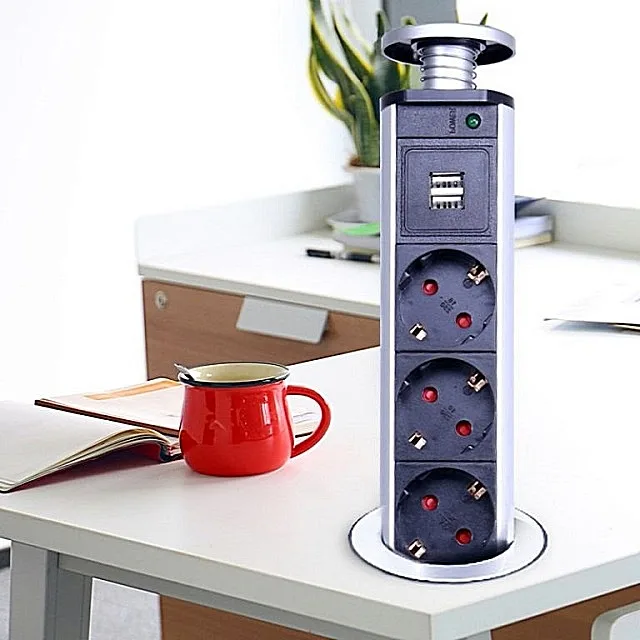

Правильно выбранный розеточный блок прослужит длительное время.

Правильно выбранный розеточный блок прослужит длительное время.

  • Первое, что необходимо сделать — это определиться с тем, какое количество розеточных гнезд, а также дополнительных разъемов потребуется в данном месте. Определиться с этим вопросом несложно, подсчитав количество электроприборов, и, наверное, продумав еще и резерв. Возможно, придется приобрести несколько блоков и разнести их по столешнице.
  • Второе, что следует учесть — это личную безопасность, особенно тогда, когда планируется установить блок в кухонную столешницу. Выбранная модель должна быть оснащена контактами заземления.
  • Третий критерий — это допустимая суммарная мощность подключаемой одновременно к блоку нагрузки. Каждый из блоков рассчитан на определенную нагрузку, которую он способен выдержать. Поэтому сумма мощностей электроприборов, планируемых для подключения, не должна быть выше указанной в паспорте розеточного модуля. А лучше, конечно, выбрать вариант, обладающий еще и эксплуатационным запасом, процентов на 25. Этот параметр изделия также необходимо знать для того, чтобы выбрать правильное сечение кабеля, если он не идет в комплекте с основным изделием. Чтобы узнать, максимальную нагрузку блока, необходимо обратить внимание на его технические характеристики, указанные производителем в инструкции, идущей с ним в комплекте.

Встраиваемые блоки могут быть рассчитаны на 10 или 16 ампер, то есть на суммарную нагрузку мощностью до 2,2 и 3,5 кВт. Естественно, следует проявлять благоразумие и не доводить нагрузку до указанного предела.

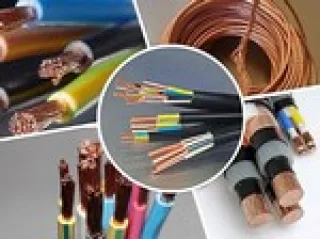

Как не запутаться в показателях тока, допустимой нагрузки и сечения проводников?

Этот вопрос настолько важен, что требует более серьезного рассмотрения. Ошибки непростительны – они вполне могу привести к чрезвычайно опасной ситуации. Подробно об этом рассказывается в отдельной публикации нашего портала, посвященной выбору кабеля для домашней проводки.

  • Четвертое, что учитывается — это производитель изделия, так как от этого напрямую зависит качество, длительность его работы, а также безопасность в эксплуатации. В продаже можно найти продукцию как зарубежных, так и отечественных компаний. Рекомендуется прежде, чем останавливать свой выбор на определенной модели, изучить отзывы тех пользователей, которые уже имеют опыт эксплуатации такого розеточного модуля..
  • Пятое — степень защиты прибора от влаги и пыли. Уже отмечалось, что для установки на кухне необходимо выбирать модели класса не ниже IP 44. А вот для письменного или компьютерного стола можно обойтись и классом пониже, даже IP20. Естественно, что чев выше класс, тем дороже встраиваемые розеточные модули.

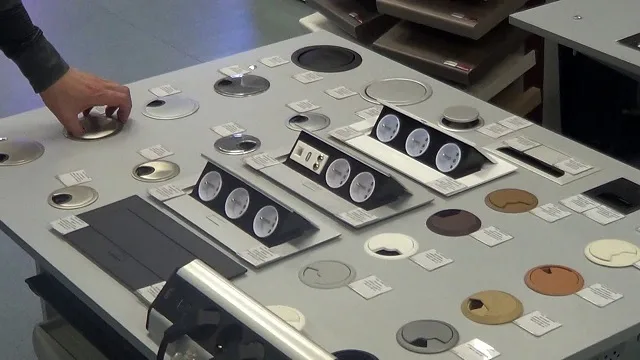

Внешнее оформление розеточного модуля – это уже чистый выбор покупателей, и советы здесь давать проблематично.

Внешнее оформление розеточного модуля – это уже чистый выбор покупателей, и советы здесь давать проблематично.

  • Шестое — это внешнее оформление блока. Но здесь советы давать трудно – вкусы у людей бывают разными. Кому-то нравится, чтобы розеточный модуль был в закрытом положении практически незаметным. Другие, наоборот, желают, чтобы он контрастировал на столешнице. В продаже представлено немало моделей, которые удовлетворят и ту, и другую сторону. То есть выпускаются приборы с крышками под цвет столешниц, или выполненные в различных оттенках, в том числе с благородным металлическим блеском.
  • Седьмой критерий — это работоспособность прибора. То есть при покупке следует внимательно осмотреть изделие на наличие дефектов, проверить работу механизма открытия и стопорения. Кроме этого, проверяется комплектность – она должна указываться в паспорте модели.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков. В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток.

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

  • Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

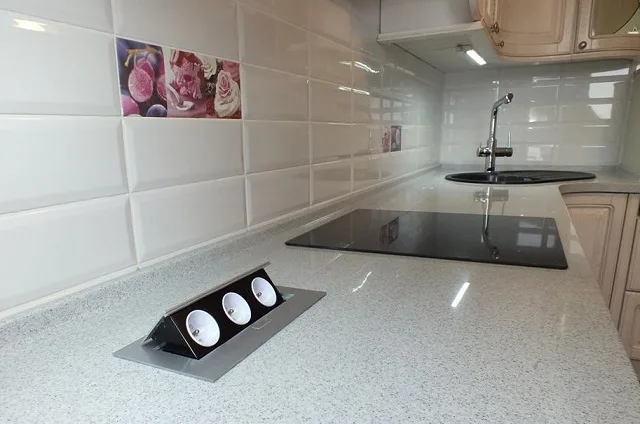

Средний уровень размещения бытовой техники на кухни.

Средний уровень размещения бытовой техники на кухни.

  • Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
  • Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

  • Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

  • Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
  • Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
  • Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
  • При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Монтаж встраиваемых в столешницу розеток

Как выдвижные, так и поворотные розетки вполне доступно установить своими силами. Если модуль планируется встроить на кухне в столешницу, то лучше всего этот процесс производить еще при монтаже гарнитура — так задача значительно упростится.

Если же идея установки пришла позже, когда кухня уже смонтирована и эксплуатируется, то справиться с задачей будет несколько сложнее, но все-таки возможно.

Для проведения работ потребуется набор определенных инструментов. Главное, что при установке блоков, не придется штрабить стены для прокладки отдельной силовой линии.

Основной сложностью в монтажных работах можно назвать прорезка окна требуемой формы в столешнице или в одной из панелей навесного шкафа. В зависимости от того, из какого материала изготовлена мебель, просверливание или вырезание проема может даже потребовать привлечения специалистов. Это связано с повышенной прочностью поверхностей, которые не поддаются обычному сверлу или лобзику.

Например, если столешница выполнена из закаленного стекла, искусственного или натурального камня или другого трудного для резки материала, то требуются не только специальный инструмент, но и устойчивые навыки работы с ним.

Но если столешница изготовлена из дерева или композитного материала на основе древесины, то подойдет ручной электроинструмент – дрель и лобзик.

Для начала посмотрим на установку поворотной модели встраиваемого в столеницу розеточного модуля

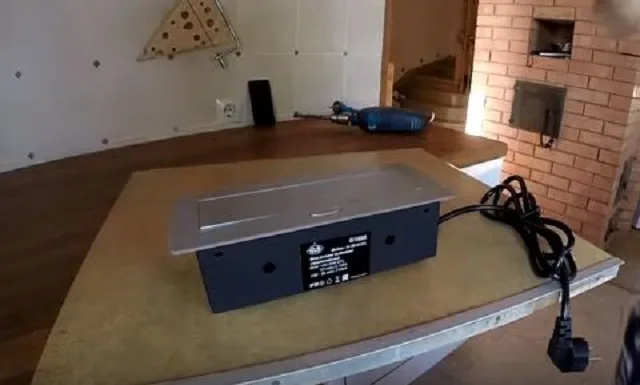

Встраиваемый поворотный горизонтальный модуль, приготовленный для установки в столешницу.

Встраиваемый поворотный горизонтальный модуль, приготовленный для установки в столешницу.

 Работы выполняются в следующем порядке:

ИллюстрацияКраткое описание выполняемых операций
Первым шагом необходимо разобрать блок и отделить нижний короб от верхней части, состоящей из рамки с кнопкой для открытия крышки, само поворотной панели с розетками и защитной крышки.
Для этого придется выкрутить два шурупа, расположенных по бокам рамки.
После откручивания верхняя часть извлекается из пластикового короба.
Далее, определяется точное месторасположение модуля на столешнице, и производится разметка для вырезания гнезда под установку.
Разметку можно провести с использованием строительного угольника и линейки по размерам, указанным в паспорте, или даже просто по контуру короба, если он имеет прямые углы. Для этого короб устанавливается на место будущей установки и по линии дна обводится карандашом.

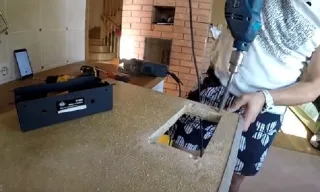

Следующим шагом по углам намеченного прямоугольника, но не выходя за его границы, просверливаются сквозные отверстия.
Их диаметр должен позволить завести пилочку лобзика.
Следующим шагом пилка лобзика (при выключенном его положении, конечно) заводится в одно из отверстий, и производится выпиливание одной из сторон прямоугольного проема.
Эта операция повторятся, пока весь фрагмент не будет удален.
Отверстия станут подспорьем при формировании аккуратных углов окошка.
В вырезанное прямоугольное окно вставляется короб блока. В данном примере он имеет четыре крепежных «ушка» с отверстиями под саморезы.
Эти проушины следует обвести карандашом, так как под «ушки» необходимо выбрать пазы – они не должны выступать над поверхностью столешницы.
Теперь по отметке с помощью сверла соответствующего диаметра или фрезы выбираются пазы, в которые и встанут эти проушины.
Работу следует производить очень аккуратно, держа сверло под прямым углом к поверхности столешницы.
Выбирается всего по 1,5÷2 мм толщины столешницы, и при этом важно, чтобы глубина выборки на разных проушинах практически не отличалась.
Следующим шагом короб устанавливается в проем, проушины выравниваются по выбранным пазам.
Затем через отверстия в них эта часть конструкции прикручивается к столешнице четырьмя саморезами. Шляпки саморезов не должны выступать выше уровня столешницы.
Следующим этапом в короб монтируется функциональная часть блока. Нажатием на клавишу открывается защитная крышка, открывающая розеточные гнезда.
Под крышкой на рамке, обрамляющей панель с разъемами, расположены два отверстия, через которые функциональная часть фиксируется на коробе с помощью двух шурупов.
Рамка должна плотно прилегать к поверхности стола. Некоторые модели рекомендуется монтировать с установкой эластичной самоклеющейся прокладкой, которая может входить в комплект.
Теперь, когда блок вмонтирован, можно произвести его испытание. Открытие должно обеспечиваться легким нажатием на крышку. Соответственно, при закрытии крышка должна надежно стопориться.
Если с этим – все нормально, можно провести и «электрические испытания».
Штатный кабель блока подключается в стационарную розетку, скрытно расположенную на стене под столешницей. А в одно из розеточных гнезд включается какой-нибудь бытовой прибор, например, чайник или кофемолка.
Если подключённый прибор начал работать, значит монтаж произведен успешно.

Если для установки выбрана выдвижная модель, в форме цилиндрической колонны, то ее установить еще проще, чем поворотный блок, хотя бы из тех соображений, что вырезаемое столешнице окно – меньше. Достаточно иметь под рукой электрическую дрель и сверло-коронку необходимого диаметра.

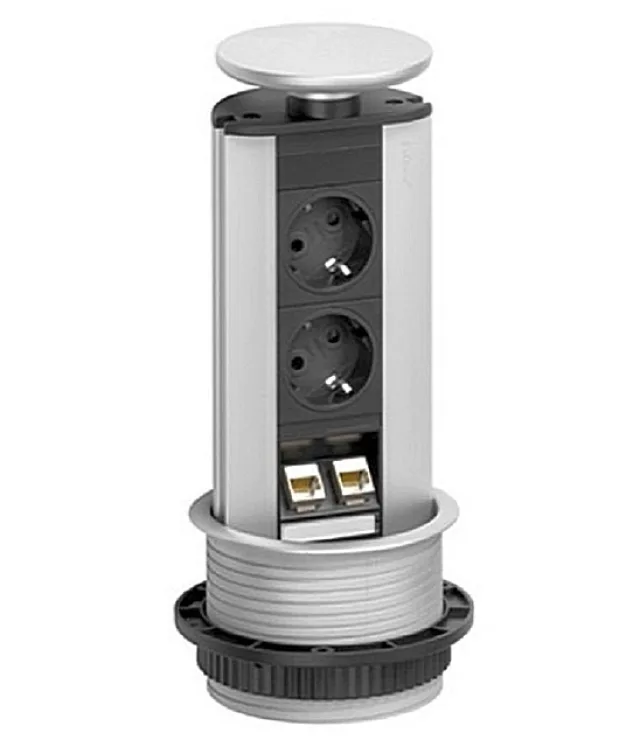

 Конструкция выдвижной цилиндрической модели розеточного модуля.

Конструкция выдвижной цилиндрической модели розеточного модуля.

Выдвижная модель состоит из нижнего блока, по которому будет передвигаться функциональный розеточный модуль. Эта нижняя часть имеет на внешней стороне резьбу, на которую накручивается специальная гайка, прижимающая деталь к поверхности столешницы. С донной стороны функциональной части расположены разъемы, через которые блок подключается к различным коммуникационным линиям, а на панели рядом, с обычными розетками, могут находиться разъемы специального предназначения, о которых уже говорилось выше.

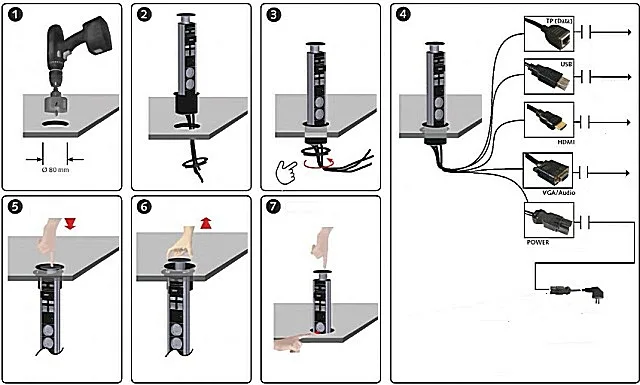

 Схема монтажа и эксплуатации выдвижного блока.

Схема монтажа и эксплуатации выдвижного блока.

Порядок выполнения монтажа этого типа встраиваемого модуля таков:

  • В намеченном месте с помощью сверла-коронки высверливается отверстие нужного диаметра. В данном примере на иллюстрации показан диаметр 80 мм. Если нет сверла-коронки, то круглое окно можно аккуратно, не торопясь, вырезать с помощью электрического лобзика по намеченной циркулем окружности.
  • Далее, в вырезанный проем сверху заводится корпус модуля вместе с функциональным блоком. Резьбовая часть «колонны» оказывается при этом под столешницей.
  • После этого под столешницей на резьбу накручивается крепежная гайка, которая зафиксирует конструкцию в проеме. Сверху модуль упрется в столешницу идущим по окружности выступом, который сразу закроет края окна. На гайке тоже имеется широкая «юбка», которая обеспечит прижатие неподвижного корпуса розеточного модуля к столешнице.
  • Далее, прибор подключается к необходимым коммуникациям и к электросети. Всё, монтаж устройства закончен, и можно переходить к его испытаниям.

Понятно, что были рассмотрены только два примера, и у других моделей все же могут быть и свои особенности монтажа. Но смеем заверить читателя, что ничего сверхсложного так или иначе его не ждет.

Производители встраиваемых розеточных модулей

Чтобы не ошибиться и выбрать качественный встраиваемый в столешницу розеточный модуль, который прослужит длительное время, стоит знать, на изделия каких производителей стоит обратить особое внимание. А от каких, напротив, рекомендуется отказаться, даже если они привлекают своей невысокой стоимостью.

На российском рынке представлены изделия известных и заслуживающих доверие потребителя компаний из Италии, Швеции, Польши и Германии, а также отечественных производителей, среди которых следует особо выделить бренд «Экопласт». С него и начнем краткий обзор:

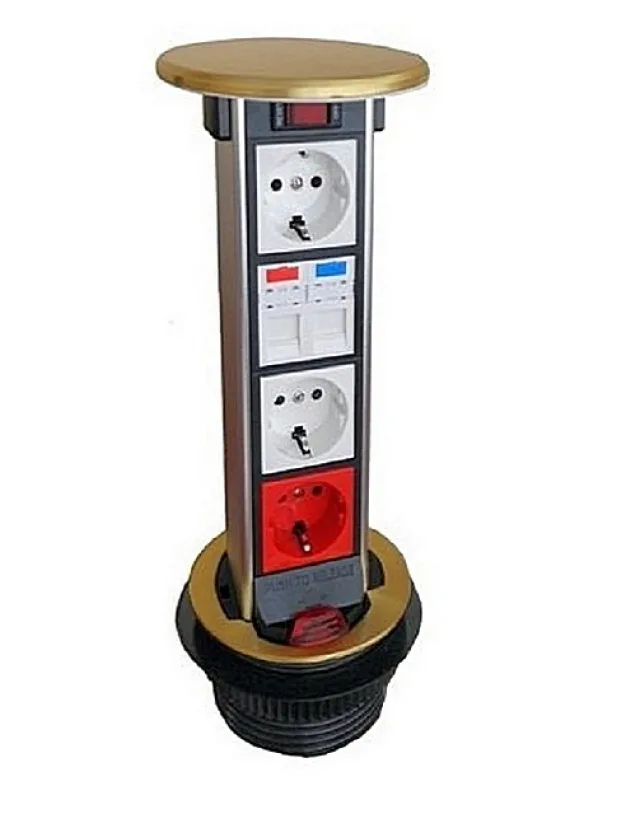

Выдвижной розеточный модуль «Экопласт».

Выдвижной розеточный модуль «Экопласт».

  • «Экопласт» (Россия) — это компания по производству различных сантехнических, а также используемых в электрике изделий из пластика. На рынке этот производитель присутствует 15 лет, и за это короткое время успел завоевать признание не только отечественного, но и зарубежного потребителя. Свидетельством этому служит сертификат качества международного стандарта ISO 9001:2008, а также российских стандартов ГОСТ Р ИСО 9001-2008. Качество изделий «Экопласт» официально подтверждается аккредитованными лабораториями ЕС и соответствует их стандартам по директиве 2014/35/ EU. То есть можно смело приобретать.
  • «Schulte Elektrotechnik» (Германия). Это немецкая компания, которую по праву можно назвать одним из первых разработчиков встраиваемых блоков. Качество изделий этого производителя признано потребителями по всему миру, и, естественно сертифицировано по стандартам ЕС.

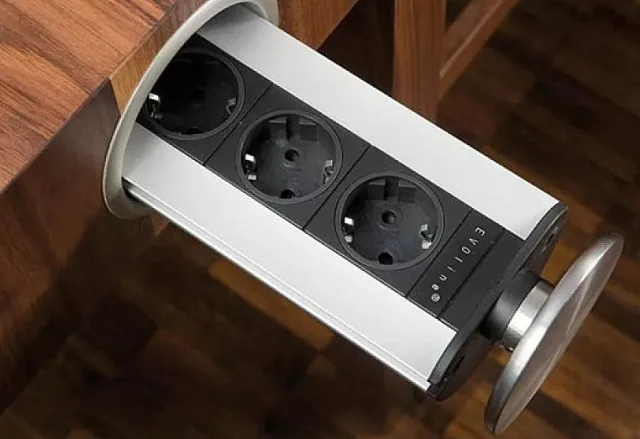

Розеточный модуль «EVOLINE PORT»

Розеточный модуль «EVOLINE PORT»

  • «Evoline» (Германия) — производитель, известный во многих странах мира, предлагает ряд моделей, встраиваемых в столешницу, шкафы и полы,. Вся продукция отличается высоким качеством и стильным дизайнерским оформлением. «Evoline» поставляет на рынок не только закрытые встраиваемые блоки, но различные открытые одиночные и блочные розетки, что расширяет возможности выбора потребителя.

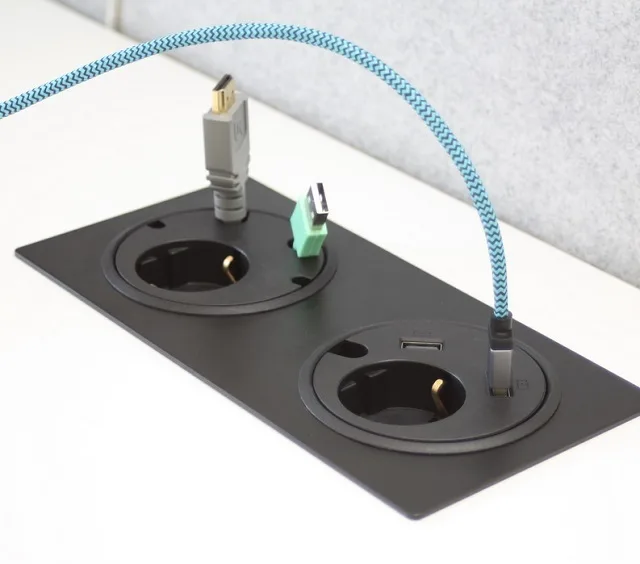

«Kondator 935-PF02B» — встраиваемый в столешницу модуль.

«Kondator 935-PF02B» — встраиваемый в столешницу модуль.

  • «Kondator» (Швеция) также представляет встраиваемые блоки как открытого, так и закрытого типа. Большинство моделей оснащено не только розетками для подключения к сети питания, но и другими разъёмами, о которых говорилось выше.
Выдвижной модуль «Kontakt Simon ktl».

Выдвижной модуль «Kontakt Simon ktl».

  • «Simon» (Испания) — это известный производитель электротехнических изделий. В товарном ассортименте этого бренда – немало моделей встраиваемых выдвижных и поворотных розеточных модулей.
 Встраиваемая розетка «GTV AE-pbu02gs-10»

Встраиваемая розетка «GTV AE-pbu02gs-10»

  • «GTV» (Польша) активно работает на международном рынке более 20 лет. Компания занимается производством качественной и доступной для потребителя продукции, которая полностью сертифицирована по евростандартам. Хотя бренд не столь «громкий», но изделия отличаются высоким качеством, и приобретать их можно безбоязненно.

Теперь, несколько слов необходимо сказать об изделиях, которые, по мнению уже опробовавших их в работе пользователей, не стоит приобретать, так как они не оправдали надежд. Как можно догадаться, к ним относятся некоторые китайские компании, широко представляющие свою продукцию на российском рынке. Положение усугубляется тем, что приобретение чаще всего происходит «бесконтактно», то есть через интернет-магазины. То есть даже визуально оценить качество товара, «покрутить его в руках» перед покупкой – не получается.

Хотя, на первый взгляд, изделия выглядят достаточно привлекательно, но надежность их, по отзывам покупателей, весьма сомнительна.

Встраиваемый блок «Displace»

Встраиваемый блок «Displace»

  • Блоки «Displace» имеют достаточно интересный дизайн, оснащены силовыми разъемами, а также HDMI, USB и другими гнездами. При установке приборов этого производителя, первые полгода они функционируют нормально, а затем в их работе начинают происходить различные «чудеса».
  • «Desc Socket». Модули этого производителя могут иметь в своем активе до 17-ти различных разъемов и отлично работают максимум первые полгода. По истечении этого времен их крышки открываются с трудом, причем, этот процесс сопровождается скрипом. В функционировании наблюдаются сбои, отдельные разъемы прекращают реагировать на включенные приборы, на корпусе могут появиться трещины, так как изготавливаются корпуса из дешевого сырья.

Названные изделия могут быть изготовлены в КНР или же на российских просторах, но из китайских комплектующих, что не добавляет им качества и не увеличивает срок безаварийной эксплуатации. Поэтому приобретать такие изделия не рекомендуется. Они, к тому же, могут быть пожароопасны, так как неизвестно, как поведет себя пластик, а также «начинка» функциональной части модуля.

*  *  *  *  *  *  *

Надеемся, что информация, представленная выше, поможет читателю определиться с выбором встраиваемого розеточного модуля. Если будут выполнены все рекомендации по установке и учтены критерии по оценке прибора, то такой модуль станет отличным подспорьем на кухне или на компьютерном столе, и при этом поможет сэкономить свободное место на столешнице.

 Видео: Небошьшой обзор встраиваемых в столешницы розеточных модулей

Ведущий Строительный Сайт России - StroyDay
Рекомендуемые статьи по теме

Похожие материалы


Задайте вопрос здесь или на нашем форуме
