Теплые полы давно пользуются заслуженной популярностью. Разные их виды (водяные, электрические, инфракрасные) монтируют в квартирах и частных домах – это функционально, экономично, комфортно. И вполне логично будет смонтировать теплый пол в бане от печки. Это позволит повысить комфорт пребывания в парной и моечной.

Особенно актуален теплый пол в банях с керамическим полом
Особенно актуален теплый пол в банях с керамическим полом

Чем уникальна подобная систем обогрева пола

Тепловая энергия стремится наверх, поэтому в бане воздух распределяется послойно – внизу холодный, под потолком горячий, в центре наиболее комфортный. Поэтому пол в бане всегда холодный, что не может не вызывать дискомфортных ощущений. Особенно эта проблема актуальна для бань с керамической плиткой на полу. Этот отделочный материал красивый, но с холодной поверхностью. Но есть выход – смонтировать систему в полу, теплоноситель в которой будет нагреваться от печи.

Вместо котла нагревательной установкой будет печь, поэтому над топкой устанавливают теплообменник – бак, изготовленный из нержавеющей стали или иного металла, не подверженного образованию коррозии. Трубопровод от теплообменника проводят в помещения, где будет смонтирован «теплый пол».

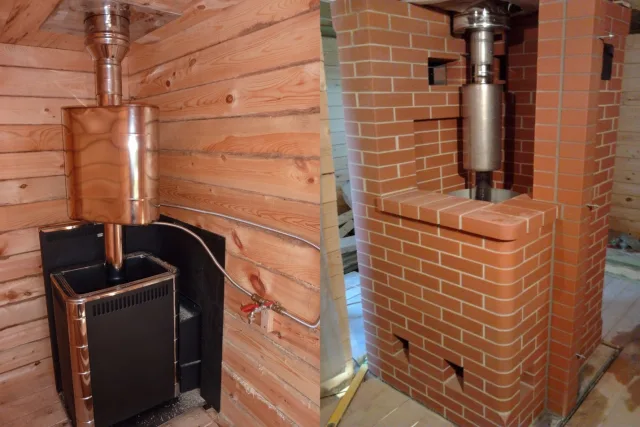

Банная печь с теплообменником
Банная печь с теплообменником

Чтобы возвратить остывшую воду обратно в бак необходимо установить циркуляционный насос. Отказаться от него нельзя, так как печь не устанавливают ниже уровня пола. Диаметр труб рекомендуется выбирать 24-й, в то время как для монтажа «теплого пола» в жилых помещениях выбирают контуры 16-го диаметра. Главная особенность водяной системы, работающей от печи, заключатся в том, что температуру теплоносителя внутри отрегулировать не получится.

Для системы «теплый пол» комфортной температурой теплоносителя является 40 градусов. От печи в систему будет подаваться очень горячая вода, почти кипяток, что недопустимо. Поэтому потребуется установка смесительного блока, где в горячую воду будет поступать остывший теплоноситель. Желательно смонтировать «теплый пол» от печи во всех помещениях бани.

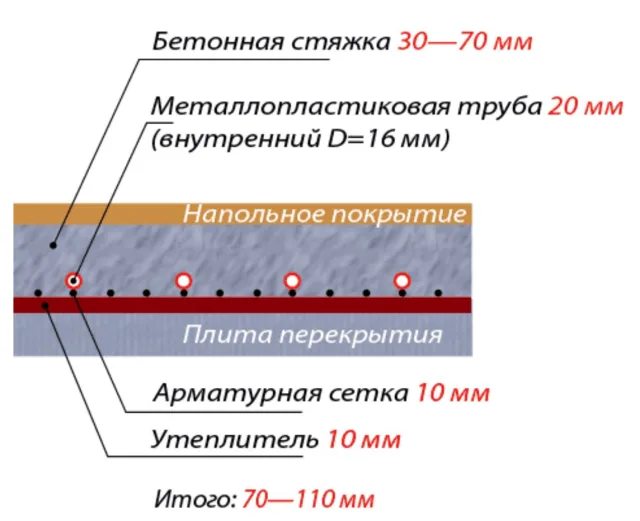

Пирог водяного «теплого пола»
Пирог водяного «теплого пола»

Преимущества и недостатки системы

Подобная система обогрева пола в бане – непростое сооружение, которое помимо преимуществ имеет и недостатки. О плюсах и минусах лучше знать заранее.

Плюсы

  1. Комфорт от пребывания в бане повышается за счет того, что температура в помещении выравнивается. Нет ощутимых перепадов и «холодных» участков.
  2. При монтаже контуров в бетонную стяжку обеспечивается равномерная отдача накопленного в конструкции тепла в течение длительного времени.
  3. Экономическая выгода: нет необходимости покупать дополнительное оборудование или тратить электроэнергию для нагрева теплоносителя.
  4. Есть возможность обогреть не только все помещения бани, но и полы в доме, если баня является пристройкой к нему.
  5. Полы, если они деревянные, не будут гнить, так как тепло от системы будет быстро высушивать древесину. Будет решен вопрос с быстрым высыханием поверхностей в парилке – хорошее подспорье для вентиляционной системы.
  6. Поступающий снизу через приточное отверстие или решетку в двери холодный воздух сразу будет смешиваться с теплыми потоками, идущими от пола, не доставляя дискомфорта.
  7. Нагрев помещения бани до комфортной температуры будет происходить быстрее из-за дополнительного источника тепла.

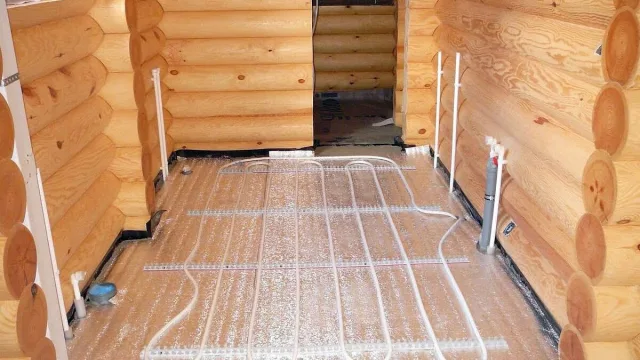

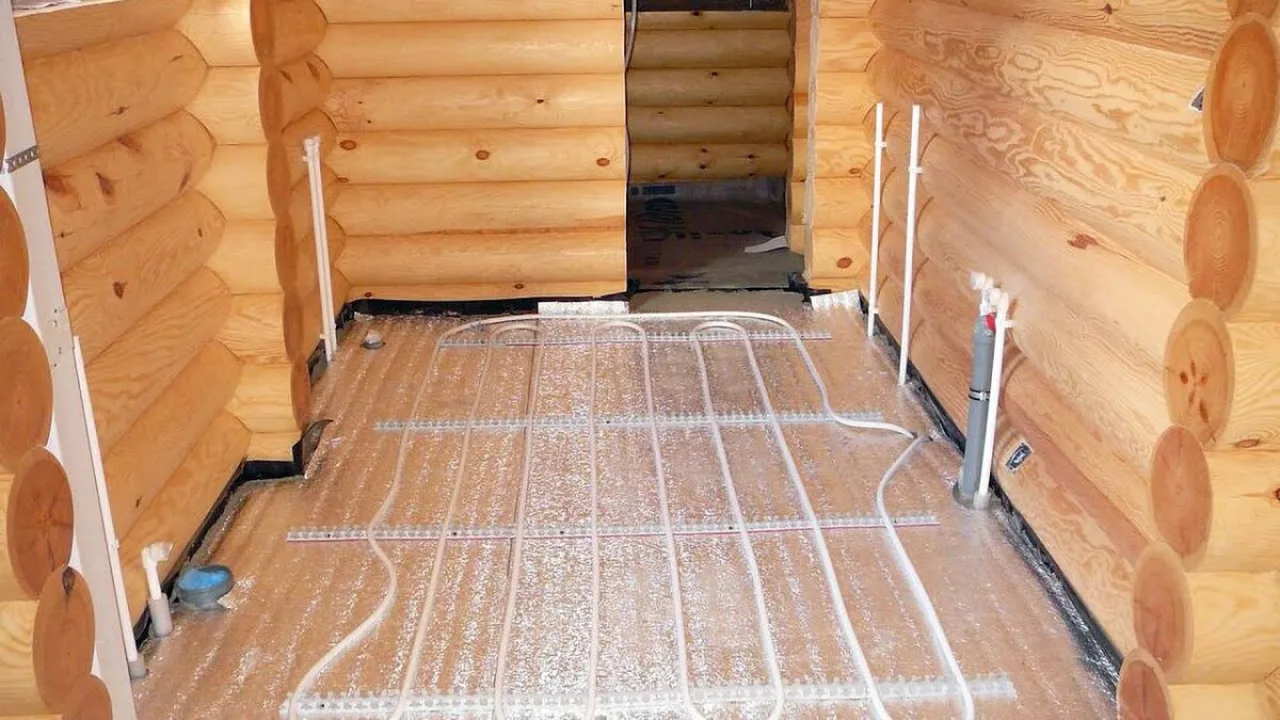

Укладка контура в бревенчатой бане
Укладка контура в бревенчатой бане

Минусы

  1. Баня не обогревается в круглосуточном режиме. Поэтому в зимнее время необходимо каждый раз сливать теплоноситель, чтобы при замерзании он не разорвал контуры. Как вариант, воду в трубах можно заменить на антифриз, тогда сливать его зимой не потребуется.
  2. Монтаж «теплого пола» даже в небольшом помещении бани лучше доверить профессионалам, обладающим опытом и специальным оборудованием.
  3. Высота конструкции, состоящей из нескольких обязательных слоев, составляет 70 – 110 см. Именно настолько уменьшится высота помещения.
  4. Протекающий пол в такой бане смонтировать уже не получится, так как излишняя влага негативно скажется на конструкции. Поэтому потребуется монтаж сливного отверстия и вывод жидкости в канализационную систему.
  5. Если есть желание смонтировать «теплый пол» во всех помещениях бани, то надо быть готовым, что нагрев теплоносителя займет больше времени.
  6. Значительная часть энергии от печи будет тратиться на обогрев теплоносителя пола.

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

ИллюстрацияОписание
Контур для теплого пола
Контур для теплого пола
В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узел
Смесительный узел
Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов.
Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
Теплообменник
Теплообменник
Это емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насос
Циркуляционный насос
Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.

От площади помещения зависит мощность прибора.
Система водоотведения
Система водоотведения
При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.
контур для теплого пола
Смесительный узел
Циркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

В специальной статье найдете калькулятор для расчета длины контура водяного теплого пола.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

ИллюстрацияОписание
Структура черновой стяжки
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.

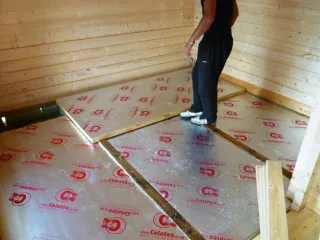

Укладка утеплителя
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм. Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление. Запускать систему следует после полного высыхания стяжки.

Важно! «Теплый пол» от печи в бане будет работать без нареканий длительное время благодаря надежности выбранных материалов и соблюдению несложных правил. Зимой важно сливать воду из контуров каждый раз, чтобы в морозы из-за увеличения воды в объеме трубы не треснули. Ремонт в этом случае доставить массу хлопот. Также важно вовремя обслуживать запорную арматуру и насос. Делать это потребуется не часто.
