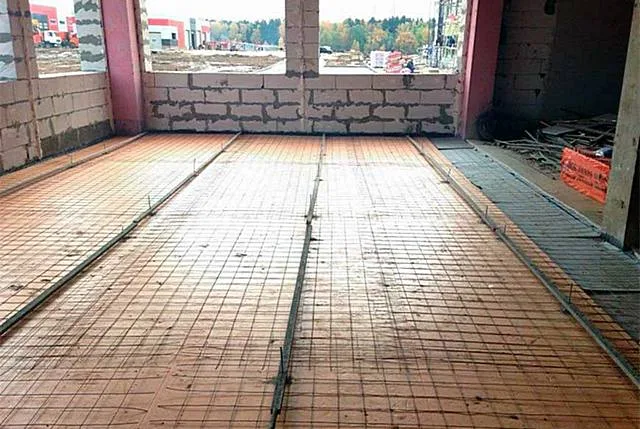

Утепление пола пенополистиролом под стяжку

Утепление пола пенополистиролом под стяжку

Холодные полы в жилом доме совершенно недопустимы. Во-первых, это крайне некомфортно. Во-вторых, можно нанести непоправимый вред здоровью проживающих в доме людей. Ну и, в-третьих – обеспечить в помещениях требуемую температуру воздуха зимой будет или вовсе невозможно, или же создание хоть отчасти приемлемого микроклимата будет сопряжено с громадными расходами на отопление. Все объясняется просто — неутепленные полы, как известно, являются одной из «магистралей» тепловых потерь, и их компенсация потребует огромных энергозатрат.

Утепление пола пенополистиролом под стяжку

Утепление пола пенополистиролом под стяжку

С проблемой утепления пола чаще приходится сталкиваться хозяевам собственных домов. У жильцов многоэтажек она особо остро не стоит, разве что для квартир, расположенных над холодным подвалом или иным неотапливаемым помещением. Но вот если владельцы квартиры задумываются о создании системы тёплого пола, то опять же без утепления основания никак не обойтись. Грамотнее будет сказать, наверное, без термоизоляции – чтобы выработанное системой тепло не рассеивалось на ненужный прогрев массивного перекрытия.

Способов выполнения такой термоизоляции – немало. И одним из наиболее распространенных и довольно простых для самостоятельного выполнения – это утепление пола пенополистиролом под стяжку. Именно его и рассмотрим в настоящей публикации.

Почему пенополистирол, и почему под стяжку?

В наше время в строительных магазинах можно встретить очень широкий выбор термоизоляционных материалов. Но одним из наиболее востребованным был и остается именно пенополистирол.

В продаже встречаются различные его типы и разные формы выпуска. Чаще всего это прямоугольные плиты определённых размеров по длине, ширине, толщине. Но есть и «сыпучая» разновидность – мешки со вспененными гранулами полистирола. Оба варианта могут использоваться для утепления пола под стяжку. Это будет рассмотрено ниже в статье.

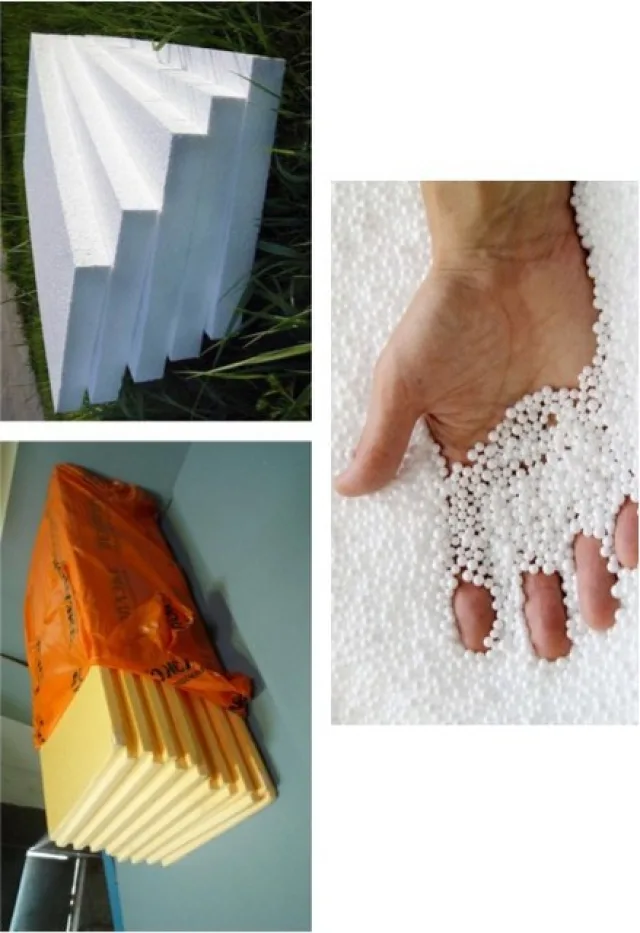

Пенополистирол, как термоизоляционный материал, выпускается или в форме плит с выверенными геометрическими размерами, или в виде вспененных гранул.

Пенополистирол, как термоизоляционный материал, выпускается или в форме плит с выверенными геометрическими размерами, или в виде вспененных гранул.

Пенополистирол, выпускаемый форме плит, также неодинаков. Его можно подразделить на привычный всем белый пенопласт типа ПСБ-С и более совершенный экструдированный. Сырье для производства используется, в принципе, аналогичное, но на выходе материалы довольно серьезно отличаются один от другого.

  • ПСБ (пенополистирол суспензионный беспрессовый) – это совокупность огромного количества воздухонаполненных шарообразных гранул, склеенных (спечённых) между собой. Надо сказать, структура хоть и довольно прочная, но все же не до конца устойчивая. Между гранулами возможны воздушные полости, куда способна капиллярно проникать вода. Ну а это – первый шаг к эрозии материала, его распадению на отдельные гранулы.

Все зависит от качества материала – и такой утеплитель может служить очень долго и беспроблемно. Но, к сожалению, приходится констатировать, что в сфере производства такого пенопласта, не требующего слишком сложного и дорогого оборудования, подвизается очень много мелких фирм и даже индивидуальных предпринимателей. То есть подтвердить качество и соответствие материала техническим условиям бывает затруднительно.

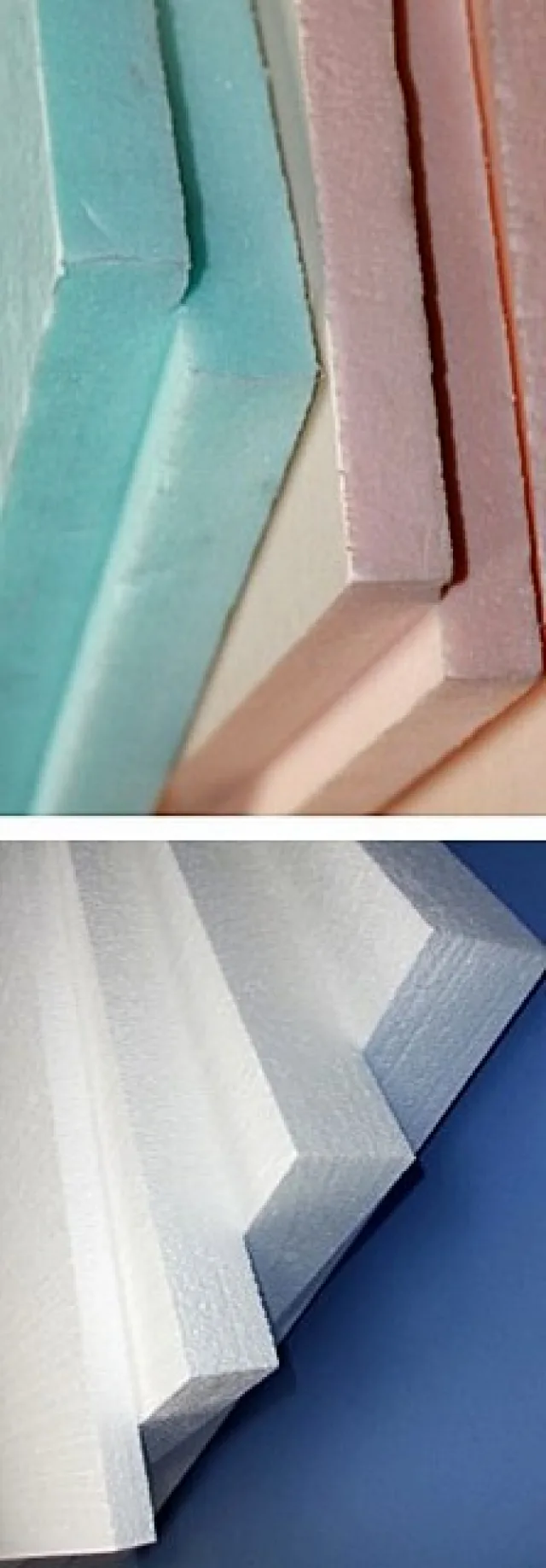

Слева – обычный белый пенопласт ПСБ-С, справа – плиты экструдированного пенополистирола ЭППС. Если есть финансовая возможность, то, конечно, предпочтение лучше отдать ЭППС.

Слева – обычный белый пенопласт ПСБ-С, справа – плиты экструдированного пенополистирола ЭППС. Если есть финансовая возможность, то, конечно, предпочтение лучше отдать ЭППС.

  • Для изготовления экструдированного пенополистирола (ЭППС) требуются более сложные производственные линии. Поэтому чаще всего в магазинах представлена «брендовая» продукция, от которой можно ожидать соответствия заявленным характеристикам. Впрочем, полностью исключать «самодеятельность» тоже нельзя, и никогда не лишним будет ознакомиться с прилагаемым к партии товара сертификатом соответствия.

Материал получается из расплава сырья, который вспенивают, а затем пропускают через экструдеры, получая на выходе полосы заданной геометрии. Полосы затеем нарезаются на плиты стандартизированных размеров.

Структура материала совершенно иная. Это совокупность мельчайших газонаполненных пузырьков с закрытой ячейкой, то есть не сообщающихся друг с другом. Распасться они никак не могут, так как, по сути, материал представляет собой однородную застывшую массу. Это предопределяет куда более высокие прочностные качества, долговечность. Да и утеплительные характеристики у такого материала повыше.

Так что, при достаточности финансовых средств, выбор при покупке пенополистирольного плитного утеплителя разумнее делать все же в пользу экструдированного варианта.

Почему пенополистирол столь популярен? Объяснений тому немало:

  • Высокие термоизоляционные качества. Пенополистирол на полном основании можно отнести к разряду высокоэффективных утеплителей. Коэффициент теплопроводности у пенопласта обычно не более 0,040 Вт/м×К, а у ЭППС – даже и пониже, порядка 0,032÷0,035 Вт/м×К. Для сравнения – термоизоляционные качества, например, всем известного утеплителя – керамзита практически более, чем в три раза хуже. Несколько превосходит пенополистирол по этим показателям и весьма эффективную минеральную вату. Безусловно, превосходя при этом ее в прочностных качествах и устойчивости к воздействию влаги.
  • Доступная стоимость. И это прежде всего касается ПСБ – его можно назвать вообще одним из самых дешёвых утеплителей. ЭППС, безусловно, дороже, но тоже не до «запредельных цен».
  • Работа с материалом проста и понятна. Четкая геометрия плит облегчает их укладку. А еще лучше, если плиты имеются стыковочные замки-ламели – после укладки получается практически бесшовное покрытие.

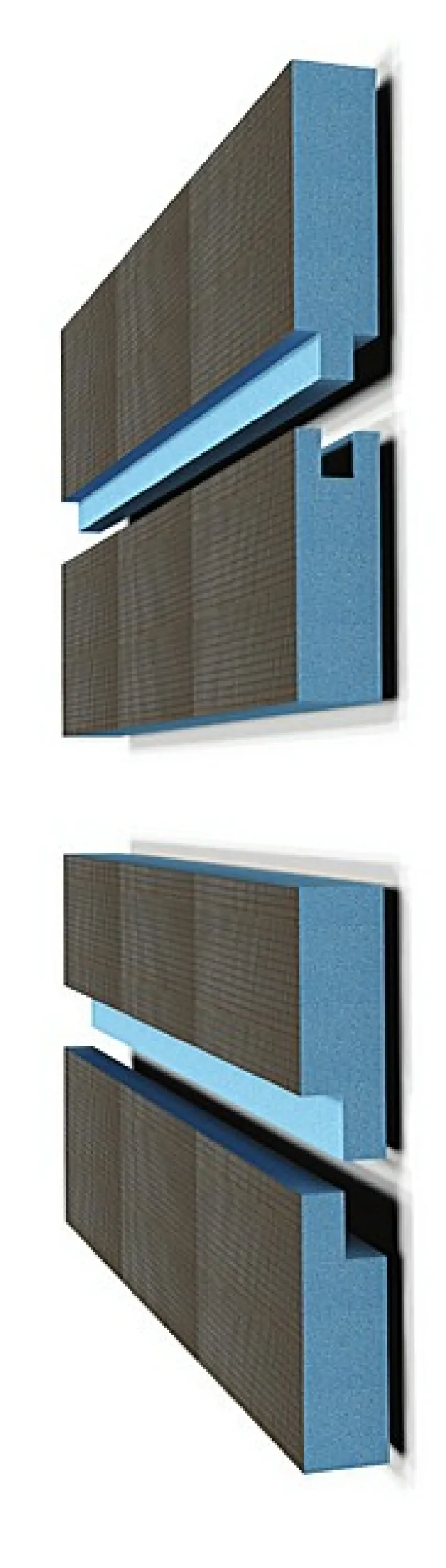

Очень удобны плиты пенополистирола, оснащенные замковыми кромками – после их стыковки перекрываются «мостики холода»

Очень удобны плиты пенополистирола, оснащенные замковыми кромками – после их стыковки перекрываются «мостики холода»

Даже солидные по размерам плиты – легкие на вес, и работать с ними несложно даже без помощников. При необходимости, плиты пенополистирола легко раскраиваются в нужный размер острым ножом или ножовкой.

Но следует знать и о некоторых весьма значимых «минусах» этого материала:

  • Пенополистирол нельзя назвать безупречным с точки зрения экологической безопасности. Он относится к нестабильным полимерам, то есть его состояние неустойчиво, и может пойти по пути, сходным с деполимеризацией. Это сопровождается выделением в атмосферу небезопасных для здоровья человека испарений. Технологи борются с этим явлением, и небезуспешно, но, как мы уже говорили, далеко не все утеплители подобного типа производятся с соблюдением всех требований. Поэтому использование пенополистирола в жилых помещениях – это определенный риск. У пенопласта этот «минус» выражен в куда большей степени, нежели у экструдированного материала.
  • Главный же недостаток пенополистирола – его крайне низкая термостойкость и те последствия, которые могут произойти от контакта с огнем. Не следует обольщаться, например, литеру «С» — «самозатухающий» в полном названии пенопласта ПСБ-С. Практика показывает, что он очень даже здорово может гореть, тем более что, повторимся, условия его производства часто просто неизвестны. При горении он начинает плавиться, течь, то есть способен превратиться буквально в поток жидкого огня, способствовать распространению очага возгорания. В интернете при желании можно найти десятки фотографий горящих зданий, имеющий термоизоляционную облицовку из пенопласта.

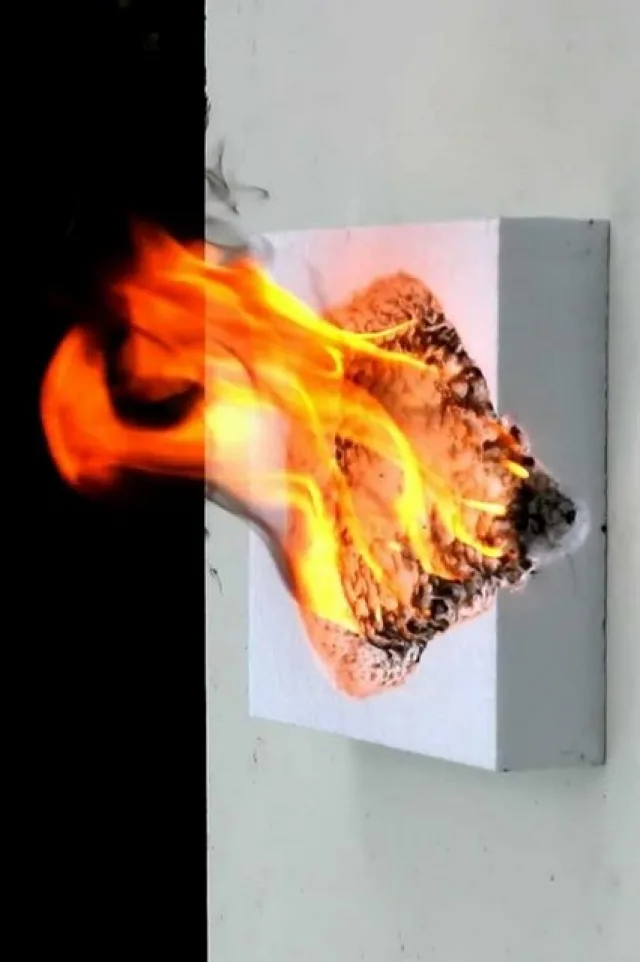

Как бы ни утверждали обратное, называть пенополистирол негорючим материалом – это «кривить душой»

Как бы ни утверждали обратное, называть пенополистирол негорючим материалом – это «кривить душой»

Да, многие качественные типы ПСБ-С, и тем более – ЭППС проходят специальную обработку, делающих их действительно самозатухающими. Но они тухнут, если вдруг прекращается контакт с открытым пламенем. В условиях пожара же они будут очень здорово гореть, вместе с другими горючими материалами.

  • А самое страшное – при термическом разложении пенополистирола образуются чрезвычайно токсичные газы. Именно эти продукты сгорания, а не сам огонь, становятся основной причиной трагедий при пожарах. Буквально несколько вдохов – и наступает сильнейшее поражение органов дыхания и центрально нервной системы. Именно по этой причине пенополистирол давно запрещен к использованию для утепления транспортных средств. А во многих странах мира – и вовсе к применению в жилом строительстве.

Так что, принимая решение об использовании полистирола для утепления своего дома, следует представлять все возможные риски.

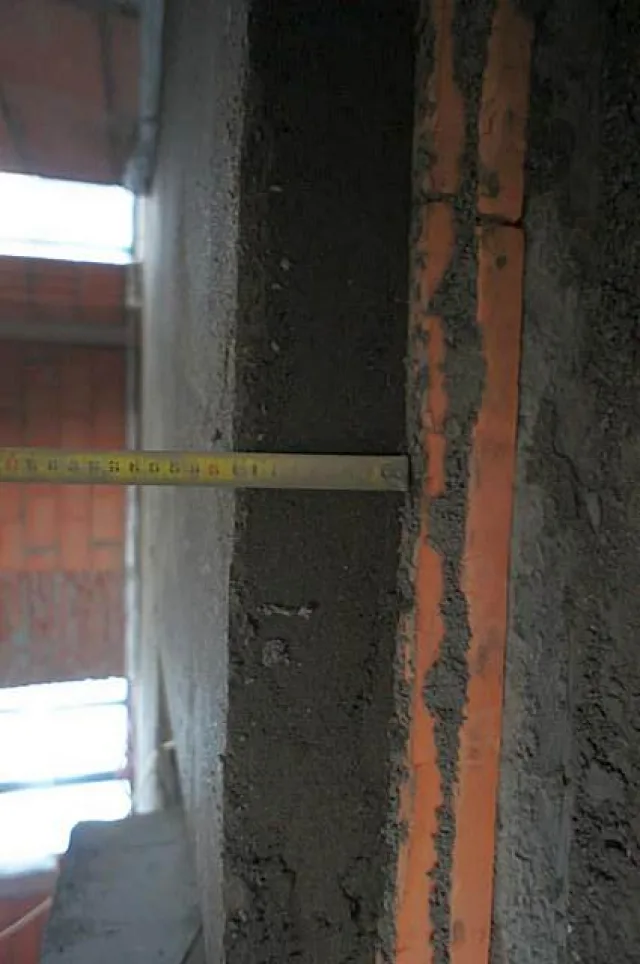

Негативные качества пенополистирола, безусловно, будут в немалой степени снижены тем, что он закрывается толстой бетонной стяжкой.

Негативные качества пенополистирола, безусловно, будут в немалой степени снижены тем, что он закрывается толстой бетонной стяжкой.

Применение ПСБ-С или ЭППС для утепления полов с последующей заливкой стяжки, безусловно, несколько снижает негативные качества материала. Все же открытому пламени до него не добраться, и под слоем бетона вряд ли создадутся условия для химического распада с явлениями эмиссии токсичных испарений. Но помнить о «слабых местах» такой термоизоляции все же не помешает.

Какой толщины потребуется утепление?

Принцип расчета

Плиты пенополистирола выпускаются различной толщины. В любом случае, если они используются для утепления пола, это приводит к повышению его уровня. Тем более что приходится принимать в расчет еще и  стяжку, обычного не менее 50 мм толщиной. Значит, необходимо заранее просчитывать всю конструкцию утеплительного «пирога», которая сложится в итоге.

А это, в свою очередь, означает, что требуется заведомо знать, какая толщина утеплителя станет достаточной для полноценной эффективной термоизоляции пола. Так, чтобы не опасаться ненужных тепловых потерь.

В неменьшей  степени важно заранее разобраться с толщиной, если планируется укладка термоизоляционной стяжки, приготовленной из цемента и гранул пенополистирола (полистиролбетона).

Значит, придётся провести предварительный расчет. Он не столь сложен, тем более, что читателю будет предложен удобный онлайн-калькулятор.

Теплотехнический расчет основан на том правиле, что термическое сопротивление строительной конструкции (или, иначе – сопротивление теплопередаче, измеряемое в м²×К/Вт) должно быть не меньше нормированного значения. А эти нормированные показатели определены СНиП, по каждому из регионов России, с учетом его климатических особенностей.

Чтобы не заставлять читателя искать справочные таблицы, ниже размещена карта-схема территории РФ, на которой с достаточной степенью точности указаны эти нормированные значения термического сопротивления. Они для стен, перекрытий и покрытий различаются. Раз у нас идет речь о полах, то берем значение «для перекрытий» — на карте они указаны цифрами голубого цвета.

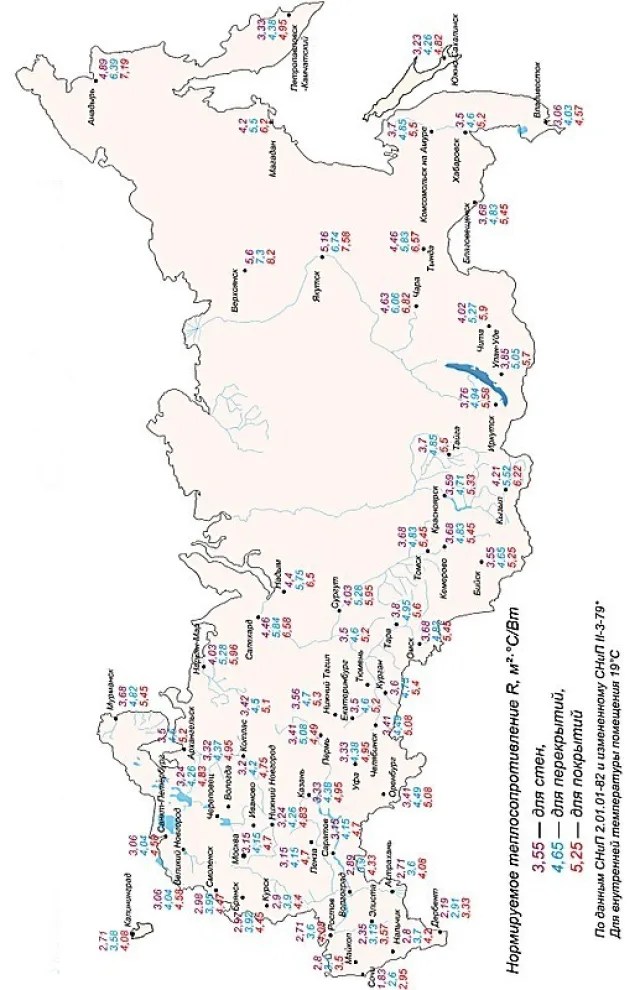

Карта-схема для определения нормативного значения сопротивления теплопередаче для строительных консрукций (по регионам РФ)

Карта-схема для определения нормативного значения сопротивления теплопередаче для строительных консрукций (по регионам РФ)

Этот показатель складывается из термических сопротивлений каждого из слоев конструкции. Но в данном случае значимым, помимо самой термоизоляции, можно выделить только один – это напольное финишное покрытие. Да и то, если оно в самом деле обладает какими-либо термоизоляционными качествами. Например, толстая доска или фанера, да, имеют неплохой показатель сопротивления. А вот бетонную плиту основания, стяжку, тонкое напольное покрытие принимать в расчет особого смысла нет. Или материал обладает слишком большой теплопроводностью, или его толщина настолько мала, что особого влияния на общий результат не окажет. По большому счету – даже и дощатое покрытие можно исключить из общего расчета, но оставим, просто для примера.

Итак, термическое сопротивление каждого из слоёв находится по формуле:

Rx = hx/λx

Rx — термическое сопротивление отдельно взятого слоя х (м²×К/Вт).

hx — толщина этого слоя в метрах.

λx — коэффициент теплопроводности материала, из которого изготовлен слой (Вт/м×К).

Стало быть, если известно необходимое (нормированное) суммарное значение сопротивления и конструкция пола, несложно определить какую долю должен взять на себя утеплительный слой, чтобы достичь требуемой величины. Ну а затем, зная коэффициенты теплопроводности утеплительных материалов – пересчитать в получающуюся толщину термоизоляции.

Именно этот принцип заложен в калькулятор расчета. Пользователю нужно всего лишь указать:

— нормированное значение сопротивления, взятое по карте-схеме;

— толщину и материал напольного покрытия; (Это – при необходимости. Если такая величина не будет приниматься в расчет – просто оставляется толщина слоя по умолчанию, равная нулю).

— тип утеплительного материала (его коэффициент теплопроводности уже заложен в программу).

После нажатия на кнопку расчета будет показан результат, выраженный в миллиметрах. Это – минимальная толщина утеплителя. Ее, например, можно привести к стандартным толщинам блоков пенополистирола, приставленных в продаже, естественно, с округлением в бо́льшую сторону. Иногда имеет смысл выполнить утепление укладкой двух слоев плит.

Калькулятор расчёта толщины утепления пола пенополистиролом


Укажите запрашиваемые параметры и нажмите
«РАССЧИТАТЬ НЕОБХОДИМУЮ ТОЛЩИНУ УТЕПЛИТЕЛЯ»

Выберите из предлагаемого списка основной утеплительный материал.
Именно его толщина будет показана по итогам расчетов.
Основным утеплителем будет служить:
Нормированное сопротивление теплопередаче для перекрытий (определить по карте-схеме)tolshina 111
ПАРАМЕТРЫ ОБШИВКИ ЧИСТОВОГО ПОЛА

Тонкие напольные покрытия (ламинат, линолеум и т.п., настеленные непосрелственно на стяжку), или керамическая плитка в расчет не принимаются - их термическое сопротивение невелико и значимого влиянаия на толщину утеплителоьного слоя не окажет. В этом случае оставьте значение толщины по умолчанию, равное нулю.
Толщина обшивки чистового пола, мм
Материал обшивки чистового пола

Еще один нюанс. Это расчет справедлив, когда утепление выполняется или по грунту, или по перекрытию над совсем неотапливаемым помещением, например, продуваемым подвалом. Если же снизу расположено отапливаемое помещение, и слой термоизоляции необходим лишь для последующего монтажа системы тёплого пола, то здесь можно использовать, так сказать, эмпирические величины для плитного пенополистирола.

  • Перекрытие над отапливаемым помещением, где поддерживается температура не менее +18 °С — толщина утеплителя 30 мм.
  • То же, но температура в нижнем помещении от +10 до +17 °С — 50 мм.
  • То же, но температура в помещении снизу от 0 до +10 °С — 70 мм.

С теорией заканчиваем — пора переходить к практическому исполнению.

Утепление полистиролом пола по грунту

Принципиальная схема утепления пола пенополистирольными плитами

Существует немало схем утепления пола по грунту. Но их основное различие, как правило – только в строении подстилающего слоя, который, в свою очередь, зависит от состояния грунта на участке.

Для примера можно рассмотреть такую схему. При ее разборе будут уточнены некоторые нюансы.

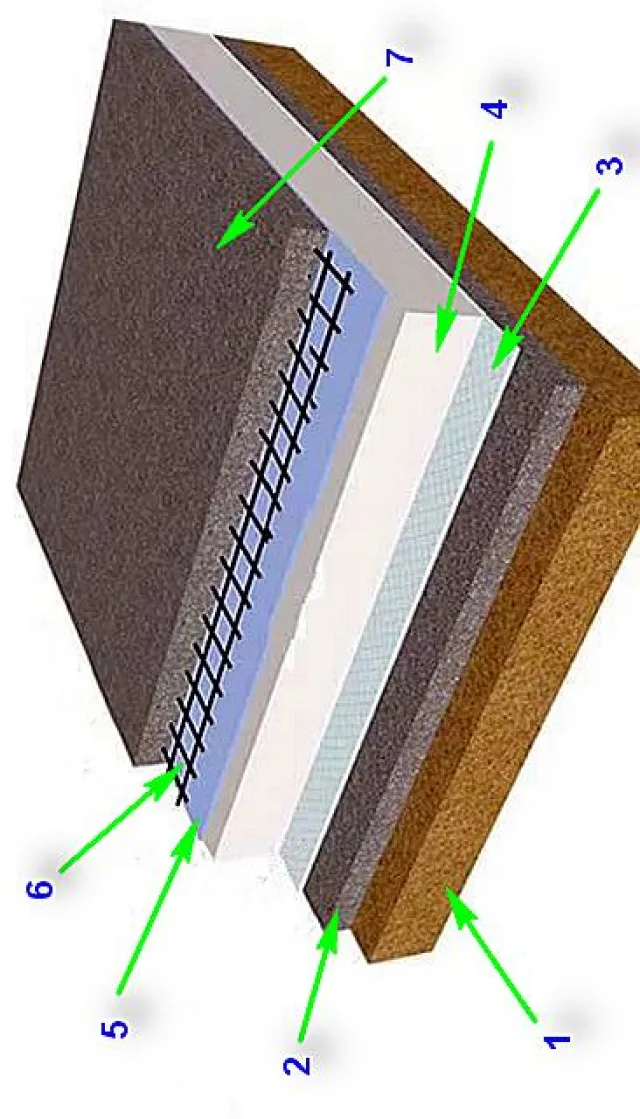

Примерная схема утепления пенополистиролом пола по грунту

Примерная схема утепления пенополистиролом пола по грунту

Основой, так или иначе, будет служить уплотненный грунт (поз. 1).

По нему засыпается и трамбуется подстилающий слой.(поз. 2). Это может быть вначале гравийная (щебёночная) подушка, которая усилит плотность основания. Но такая подсыпка станет не вполне уместной, если высоко к поверхности располагаются грунтовые воды, или их уровень периодически повышается в сезоны весенних паводков и проливных дождей. Дело в том, что в этом случае возможно капиллярное «подсасывание» воды вверх именно через промежутки между фрагментами щебня или гравия. Значит, оптимальным вариантом в таком случае становится песок, который неплохо справляется с ролью своеобразного гидроизоляционного барьера. Толщина подстилающего слоя обычно – не менее 100 мм.

Поверх подушки настилается слой гидроизоляции (поз. 3). Например, ею может стать плотная полиэтиленовая пленка толщиной не менее 200 мкм. На сухих грунтах, там, где вероятности его насыщения водой нет, иногда обходятся и вовсе без гидроизоляции. В особенности, если используются плиты экструдированного пенополистирола – они сами по себе водонепроницаемы и не подвержены влиянию влаги. Если применяются блоки пенопласта ПСБ, то их лучше все же отсечь от грунтовой влаги – об их меньшей стойкости к такому влиянию уже говорилось.

Если грунт переувлажненный, то можно поступить и так. Вначале трамбуется песчаный слой, поверх него засыпается щебёночный (гравийный), также с максимальным уплотнением. И затем по этой засыпке выполняется бетонная подготовка. Это некое подобие стяжки, толщиной 70÷100 мм, залитой из тощего бетона (на более М100). Такая подготовка после застывания или набора прочности станет отличным основанием для выполнения высококачественной гидроизоляции с использованием рулонных материалов, укладываемых на мастику или наплавлением.

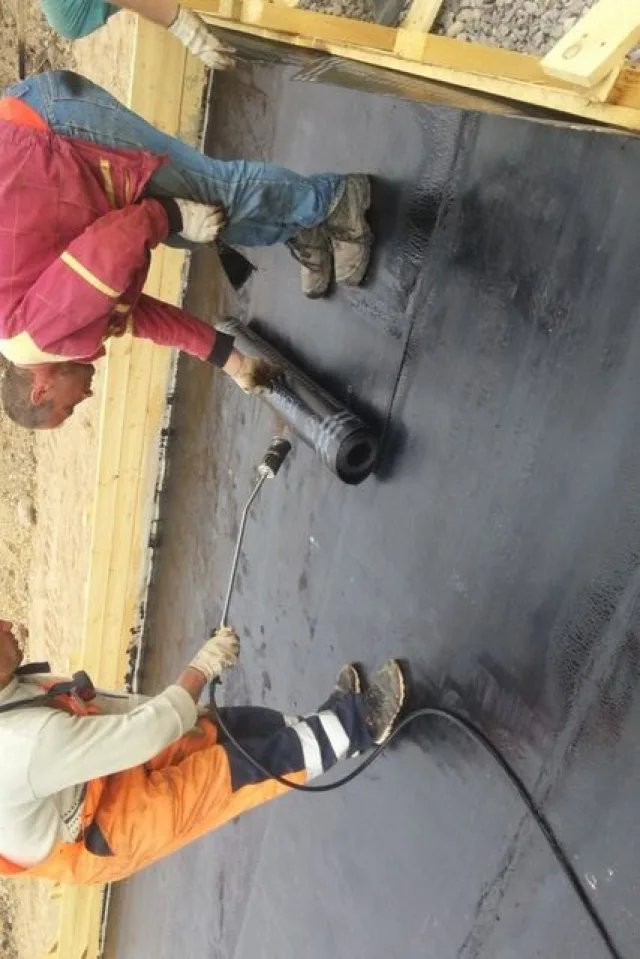

Выполнение гидроизоляции из рулонных материалов на основе битума по бетонной подготовке.

Выполнение гидроизоляции из рулонных материалов на основе битума по бетонной подготовке.

Правда, здесь необходимо проявлять известную долю осторожности. Дело в том, что контакт пенополистирола с органическими растворителями и нефтепродуктами – недопустим. В особенности это касается пенопласта ПСБ – у ЭППС более стабильная структура. Так что ПСБ в таком «пироге» лучше не использовать. А для гидроизоляции применять мастики только на водной основе. И укладывать слой утеплителя только после полного высыхания битумной гидроизоляции.

Далее, поверх гидроизоляции укладываются плиты утеплителя требуемой толщины (поз. 4). Если требуется двухслойная укладка, то швы между плитами верхнего слоя не должны совпасть со швами нижнего. То есть укладка ведется вразбежку, по принципу кирпичной кладки.

Поверх утеплителя вновь выкладывается слой гидроизоляции (поз. 5). Она в данном случае носит, скорее, технологический характер. То есть обеспечивает надежное удержание раствора при заливке стяжки, чтобы вода не просочилась вниз между плитами, и тем самым не нарушилось нормальное водоцементное соотношение, необходимое для качественного созревания бетона. В качестве гидроизоляции вполне будет достаточно использовать плотную (не менее 200 мкм) полиэтиленовую пленку. Ее края заводятся на стены, так, чтобы образовалась своеобразная «чаша» с бортиками, выше планируемой толщины стяжки.

Ну и, наконец, завершением становится заливка этой самой стяжки (поз. 7) толщиной от 50 мм и выше. Для обеспечения ее прочности, устойчивости к нагрузкам, предупреждения растрескивания рекомендуется выполнить армирование (поз. 6). Для этого могут использоваться готовые сварные сетки из прута диаметром 4÷5 мм, с размером ячейки 100÷150 мм.

В этой стяжке, кстати, можно сразу разместить и нагревательные элементы «тёплого пола» (контур труб или кабель). Ну а сама стяжка способна стать готовым основанием для последующей укладки выбранного напольного покрытия,

Пример утепления пола по грунту пенополистиролом – пошагово

Для примера — посмотрим, как хозяин строящегося дома утепляет пенополистиролом пол по грунту в будущей пристройке.

ИллюстрацияКраткое описание выполняемой операции

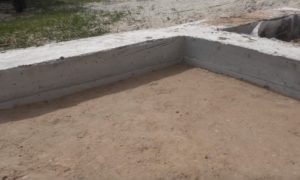

Исходное состояние – имеется готовый ленточный фундамент для пристройки.
В его границах необходимо залить стяжку пола с утеплением пенополистирольными плитами.

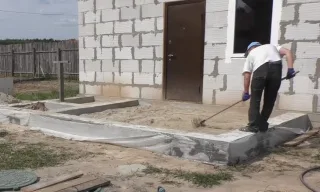

Грунт на участке плотный, отчасти – даже с каменистыми включениями, то есть за его стабильность. Грунтовая поверхность дополнительно подровнена засыпкой гравийно-песчаной смеси. И первым шагом эту засыпку следует утрамбовать.

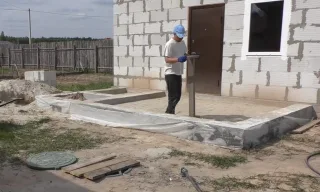

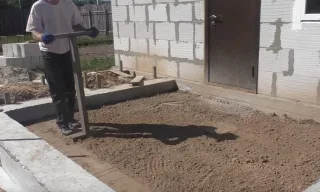

На больших площадях, конечно, трамбовку удобнее проводить специальным инструментом – виброплитой. Но здесь размеры невелики, и поэтому вполне можно обойтись самодельным инструментом – ручной трамбовкой.

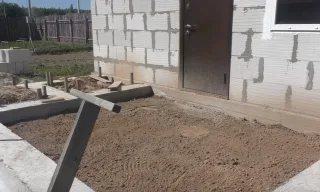

Сделать такую – посильно любому хозяину, из имеющихся обрезков пиломатериалов, или, чтобы была потяжелее, сварить из стальных профилей – это не принципиально.

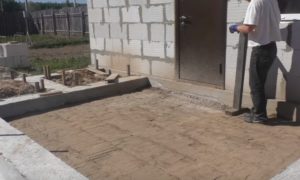

Трамбовку ведут последовательно, полосами, добиваясь максимально возможного уплотнения засыпки.
Утрамбована должна быть вся поверхность будущего пола, без пропусков.
Безусловно, заранее должна быть продумана толщина всех планируемых слоев – грунтовой засыпки, песчаной подушки, толщины термоизоляции и закрывающей ее стяжки. В итоге нужно выйти на расчетный уровень высоты пола.
В данном случае мастер принял решение, что высота «чернового» бетонного пола должна сравняться с высотой ленты фундамента.

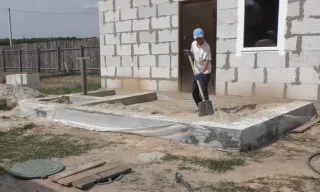

Трамбовка грунта завершена – можно засыпать песчаную подушку.

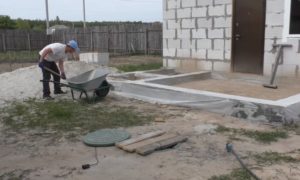

Песок рассыпается по поверхности, с таким расчетом, чтобы после уплотнения его слой составил примерно 100 мм.
Вначале высыпанные из тачки кучи песка можно распределять с помощью совковой лопаты.
Затем, для более точного выравнивания, в ход можно пустить грабли или даже самодельную «швабру».
Следует добиться приблизительно одинакового уровня песчаной засыпки по всей площади проведения работ.

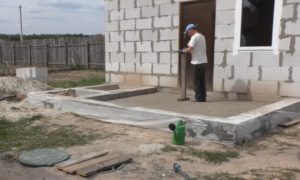

Далее, вновь следует этап трамбовки.
Принцип практически не меняется – полосами, с обеспечением максимальной плотности песчаной «подушки».

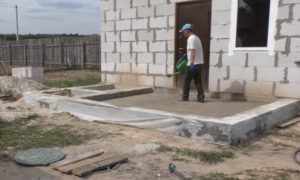

Для того чтобы добиться качественного уплотнения песка, засыпку периодически увлажняют водой – с помощью лейки (как на иллюстрации), или из шланга с надетым распылительным «пистолетом».
После увлажнения трамбовку продолжают.

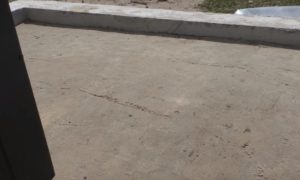

На хорошо уплотненной песчаной «подушке» практически не должно оставлять следов от обуви.
Поверхность под укладку утеплительных пенополистирольных плит должна быть максимально ровной. То есть не должно оставаться под ними пустот, плиты не должны прогибаться или, наоборот, выпячиваться из общего ряда укладки вверх.
Значит, после трамбовки подушки имеет смысл проверить качество получившейся поверхности. И при необходимости – выполнить, так сказать, ее «подрезку». Этим убираются выступы, а во впадины, наоборот, можно досыпать немного песка.

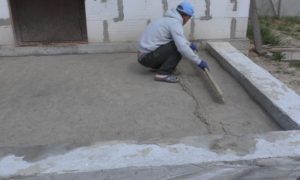

Подрезку можно провести с помощью правила. Или же взять для этого ровную доску (рейку) нужной длины.
Всё, песчаная подушка готова к дальнейшим операциям.
А следующей операцией станет укладка гидроизоляции – для этого будет использоваться плотная полиэтиленовая пленка.
Надо сказать, что необходимость в этой гидроизоляции в данном случае — неочевидна. И нередко плиты утеплителя укладываются непосредственно на утрамбованную подушку. Но и лишней она не станет.

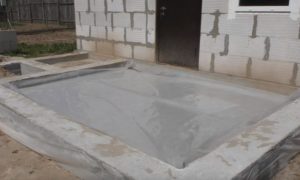

Пленка разостлана по всей поверхности, с заходом на стенки ленточного фундамента.

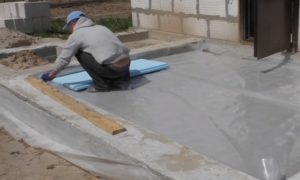

Начинается укладка плит пенополистирола.
В рассматриваемом примере применены плиты ЭППС. По краям плит имеются замковые соединения – ламели, или, как их еще часто называют – четверти. Это значительно упрощает укладку, а покрытие получается без сквозных швов.
Да, не упустить еще один момент.
Плиты утеплителя не должны контактировать со стенами. Да и сама последующая стяжка будет выполняться по принципу «плавающей», то есть жестко не связанной ни с основанием, ни со стенками.
Значит, необходимо по периметру пола проложить эластичную прокладку. В данном примере мастер применил специальную демпферную ленту из вспененного полиэтилена – ее бухта хорошо видна в правой части иллюстрации. Ширина ленты должна быть больше высоты будущей стяжки.
Другой вариант – это проложить по периметру вдоль стен полосы утеплителя, толщиной примерно 10 мм и высотой больше высоты будущей стяжки.

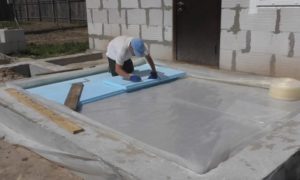

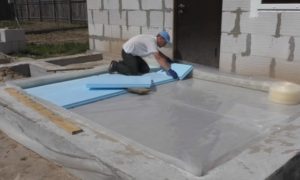

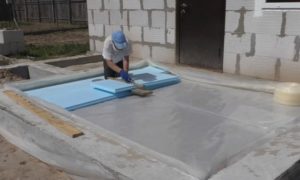

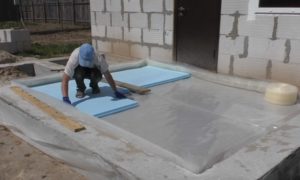

Работа по укладке плит продолжается – они стыкуются замковыми кромками укладываются по рядам. При необходимости проводятся нужные промеры и раскрой плит.
После разметки плиту несложно ровно обрезать по линейке с помощью острого строительного ножа.
Вставляется «довесок» для заполнения ряда…

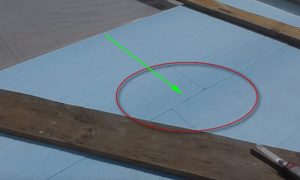

…а чтобы отходы были минимальными, оставшуюся отрезанную часть влиты переносят на начало следующего ряда.
Этим же, кстати, обычно обеспечивается и необходимая «разбежка» швов между плитами – обязательное условие их правильной укладки.
Работа продолжается по тому же принципу, пока вся поверхность пола не будет закрыта слоем термоизоляции.

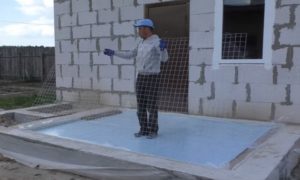

Укладка плит завершена.

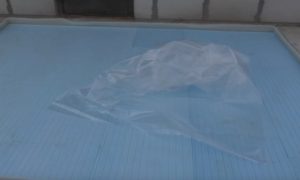

И теперь необходимо застелить их слоем гидроизоляции, чтобы обеспечить нормальное созревание заливаемой стяжки, без «обезвоживания» раствора. Опять в ход пойдет плотная полиэтиленовая пленка.

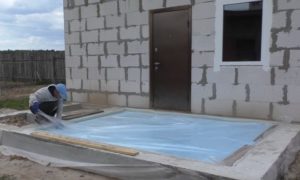

Хорошо, если пленка застилается одним полотном. Но если приходится закрывать поверхность двумя (или более) полосами, то делаются краевые нахлесты не менее 150 мм, которые затем проклеиваются водостойким строительным скотчем. Чтобы исключить лазейки для воды.
Края пленки выводятся на стенки на высоту на 50÷100 мм больше будущей толщины стяжки. Таким образом, образуется герметичная «емкость» для заливки бетонного раствора.

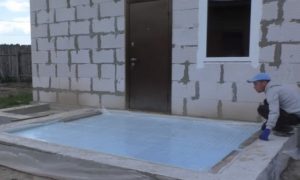

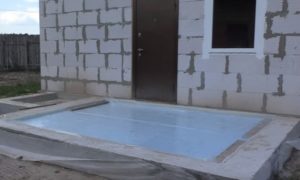

Пленка уложена, временно поджата у поверхности обрезками досок.

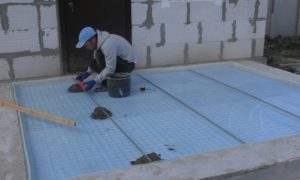

Далее, мастер укладывает сварную сетку, которая становится армированием будущей стяжки пола.
Сначала укладывается одна сетка (карта)…
…затем последующие – сколько потребуется.
Между собой эти карты можно связать кусочками проволоки или даже пластиковыми хомутами-затяжками. Следует сделать одно замечание.
В данном примере мастер уложил сетку непосредственно на слой гидроизоляции. Но в таких условиях она вряд ли будет работать полноценно, так как снизу вообще может остаться практически незакрытой бетоном. Да, армирование в подобном случае лучше разместить ближе к нижнему краю, в область максимальных изгибающих напряжений. Но все же арматура должна оказаться полностью в слое бетона.
То есть ее рекомендуется установить на небольшие, высотой порядка 20 мм, подставки. Это могут быть растворные горки, кусочки битой плитки или кирпича, или же специальные стойки, выпускаемые именно для таких целей.

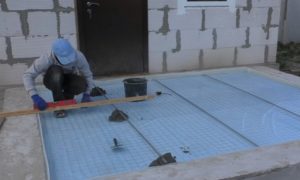

Начинается этап заливки стяжки. И для ее ровности следует установить систему маяков.

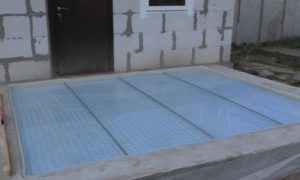

Для этих целей нарезаны три отрезка маячкового профиля. Шаг между маяками выбирается в зависимости от длины имеющегося правила – он должен быть примерно на 200 мм меньше. Ну и от личного опыта работы – чем уже полоса, тем проще выполнять выравнивание заливаемого раствора.
Так как стяжка в рассматриваемом примере будет выводиться вровень с высотой ленты фундамента, краевыми маяками как раз и станет поверхность ленты.
Если условия иные, то и вдоль стенок придётся установить маячковые профили, на расстоянии примерно 100 мм от них.

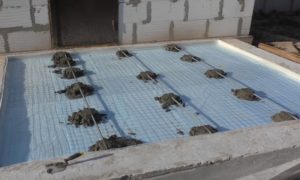

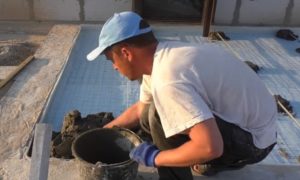

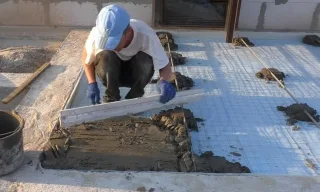

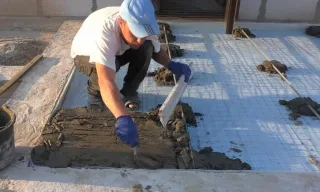

Для установки маяков по уровню под профиль выкладываются растворные горки.
Затем производится выравнивание профиля по горизонтали и по необходимой высоте.
По мере необходимости от или притапливается в раствор, или несколько вытаскивается из него.
Точкой отсчета в данном случае служит горизонтальная поверхность ленты фундамента.
Горизонтальности и соответствия заданному уровню по высоте необходимо добиться и в продольном, и в поперечном направлении.
Маяки установлены.
Точки опоры профилей должны разместиться с шагом не более 400÷500 мм, чтобы исключить прогибы при разравнивании раствора.
Маяки оставляются до качественного схватывания раствора, чтобы обеспечивалась требуемая неподвижность профилей.
Далее, следует уже сама заливка стяжки.
В нашем примере будет использоваться цементно-песчаный раствор в соотношении 1:4 (цемент марки ПЦ500).

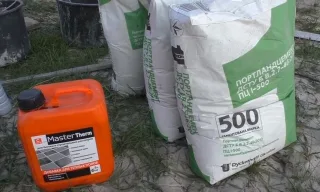

А для улучшения качеств раствора в него будет добавляться специальная присадка – пластификатор.

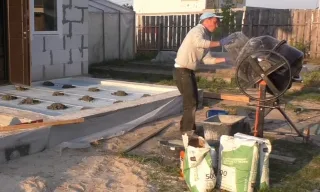

В бетономешалке, в соответствии с оптимальными пропорциями компонентов, готовится раствор для стяжки.

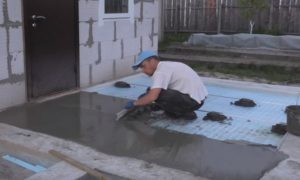

Готовый раствор выкалывается между маяками, начиная с первой полосы.
При этом он должен быть выложен с переделённым избытком, толщиной несколько больше высоты маяков.

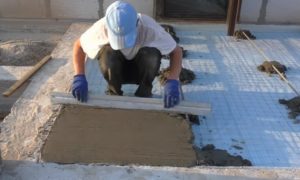

Ну а дальше – начинается выравнивание с помощью правила.
Правило перемещают по маякам и поступательно, и небольшими колебаниями влево-вправо, добиваясь тем самым максимальной плотности укладки раствора и выравнивания его поверхности.
Излишки сбрасываются в еще незаполненную область заливки.
При необходимости на отдельные участки можно доложить раствора с помощью мастерка или шпателя – и продолжить выравнивание.
После нескольких проходов начинает вырисовываться ровная поверхность стяжки.

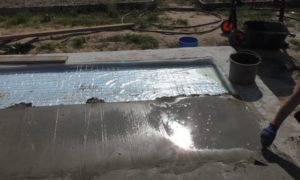

Работа продолжается в том же порядке дальше – последовательно заполняются все полосы между маяками.
Постепенно работа приближается к концу.

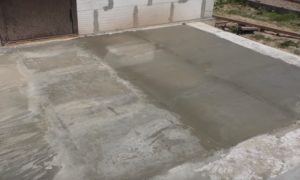

И вот он – итог работы: стяжка залита по всей площади будущего помещения.
Видно, что мастер, работая в одиночку, не успел выполнить заливку всей площади за один заход. Не особо критично, но все же, если имеется возможность заручиться помощью, то лучше заливку выполнить за один день – прочность стяжки, ее монолитность от этого только выиграют.
После заливки необходимо стяжке создать условия для оптимального созревания. Для этого ее желательно закрыть полиэтиленовой пленкой, чтобы избежать быстрого поверхностного пересыхания и появления трещин. И ежедневно в течение недели обильно увлажнять водой.
Полностью готовой она может считаться через четыре недели. По такой стяжке вполне можно будет сразу укладывать керамическую плитку.  Под другие покрытия можно выполнить финишное выравнивание наливным самовыравнивающимся составом.

Утепление пола пенополистиролом по железобетонному перекрытию

Как уже говорилось, такое утепление бывает актуальным для квартир на первых этажах, если снизу располагается натапливаемое техническое помещение. Практически такая же технология используется, если требуется создать утепленное основание для укладки стяжки, в которой будут располагаться трубные контуры «теплого пола» или нагревательный кабель.

По большому счету, многое, в сравнении с полом по грунту, не меняется. Наоборот, такой «утеплительный пирог» уложить будет значительно проще, так как уже имеется устойчивое основание, которое не требует ни трамбовки, ни бетонной подготовки. По большому счету – и гидроизоляция между перекрытием и слоем утепления тоже не нужна – воде взяться здесь неоткуда. А если даже рассматривать теоретически возможную эмиссию водяных паров через перекрытие, то для качественного пенополистирола такая влага совершенно не представляет никакой угрозы.

Исключением может быть только пол в помещении, где будет оборудоваться ванная или совмещённый санузел. Но здесь гидроизоляция, причем качественная, надежная, с заходом на поверхность стен, нужна априори, независимо от будущей конструкции пола.

Посмотрим на схему:

Схема утепления пола пенополистиролом под стяжку по железобетонному перекрытию

Схема утепления пола пенополистиролом под стяжку по железобетонному перекрытию

Основанием служит железобетонная плита перекрытия (поз. 1). После ее подготовки (об этом будет сказано чуть ниже) на нее укладываются плиты пенополистирола (поз. 2). По краям вдоль стен или проклеивается демпферная лента, или прокладывается полоса утеплителя толщиной около 10 мм (поз. 3). Это обеспечит «плавучесть» стяжки, и, что очень важно, именно для многоэтажных домов – послужит весьма эффективным барьером от распространения ударных шумов.

Затем прокладывается слой гидроизоляции (поз. 4). Надо заметить, что на схеме он показан не вполне правильно – мембрана (пленка) должна заходить на стены, иначе при заливке раствора вода найдет себе путь для выхода. И созревание стяжки будет нарушено изменением водоцементного соотношения.

По гидроизоляции, после установки маяков, заливается все та же стяжка с армированием (поз. 5). При желании в ней можно разместить нагревательные элементы «теплого пола». Вместо «классической» стяжки по маякам вполне можно применить подходящий для конкретных условий будущей эксплуатации наливной пол.

И затем по стяжке выполняется монтаж выбранного финишного покрытия пола (поз. 6)..

Наливные самовыравнивающиеся полы – какой выбрать?

Ассортимент сухих строительных смесей подобного предназначения — весьма широк. А при правильной заливке процесс выравнивания пола такой стяжкой упрощается и убыстряется. Как выбрать наливной самовыравнивающийся пол для различных условий эксплуатации – читайте в специальной публикации нашего портала.

По сути, вся разница заключается в подготовке основания. Чтобы термоизоляция «работала» действительно эффективно, а под слоем утепления не оставалось пустот, которые могут стать «вместилищами сырости», плиты пенополистирола должны очень плотно прилегать к основанию.

  • В том случае, когда плита перекрытия ровная, без изъянов, можно ограничиться только грунтованием ее поверхности составом глубокого проникновения. И после высыхания грунтовки – переходить к укладке утеплительных плит.
Если к качеству железобетонного основания особых претензий нет, то можно провести грунтование поверхности, а затем, после высыхания грунта – сразу переходить к укладке плит пенополистирола.

Если к качеству железобетонного основания особых претензий нет, то можно провести грунтование поверхности, а затем, после высыхания грунта – сразу переходить к укладке плит пенополистирола.

  • Если на поверхности выявлены многочисленные изъяны, впадины и выступы, придется поработать – провести ремонт. Выступы сбиваются или срезаются, щели, трещины и впадины после разделки и грунтования заделываются ремонтным раствором и выравниваются с общей поверхностью. Иногда такой ремонт проще провести заливкой тонкослойного самовыравнивающегося пола.
Один из способов выровнять основание под последующую укладку утеплительных плит – провести тонкослойную заливку самовыравнивающимся составом.

Один из способов выровнять основание под последующую укладку утеплительных плит – провести тонкослойную заливку самовыравнивающимся составом.

  • Еще один вполне допустимый и довольно быстрый способ выравнивания поверхности перекрытия – это небольшая по толщине, тащательно выровненная засыпка из сухого просеянного песка. Песок заполнит все неровности, и по нему дальше можно будет укладывать термоизоляцию.
Выровнять перекрытие с многочисленными изъянами поверхности можно с помощью песчаной засыпки толщиной в 10÷15 мм. Песок прекрасно заполнит все неровности.

Выровнять перекрытие с многочисленными изъянами поверхности можно с помощью песчаной засыпки толщиной в 10÷15 мм. Песок прекрасно заполнит все неровности.

  • Наконец, очень плотное прилегание к поверхности обеспечит монтаж утеплительных плит на клей. При этом клей рекомендуется использовать не обычный плиточный, а предназначенный именно для термоизоляционных работ, для укладки минераловатных и пенополистирольных плит. Безусловно, такой способ получится весьма затратным, но зато и качество будет на высшем уровне.
Дорогой, но самый, пожалуй, надежный способ укладки плит – на специальный клей, предназначенный для термоизоляционных работ

Дорогой, но самый, пожалуй, надежный способ укладки плит – на специальный клей, предназначенный для термоизоляционных работ

После укладки плит пенополистирола производится подготовка к заливке стяжки. Но здесь уже добавить особо нечего – каких-то значимых особенностей не имеется.

Стяжка с использованием полистиролбетона

Как уже говорилось выше, пенополистирол для утепления полов может использоваться не только в виде жестких плит. В продаже представлен и его сыпучий вариант – мешки с наилегчайшими вспененными гранулами. Стоимость такого материала (а он может фигурировать под разными названиями или даже вовсе без них) – невелика.

В магазинах привлекают внимание такие огромные мешки – по полкубометра в каждом.

В магазинах привлекают внимание такие огромные мешки – по полкубометра в каждом.

Наиболее частое использование таких гранул в термоизоляции – приготовление полистиролбетона. Название «бетон» звучит громко, а на деле единственным связующим является цемент, а единственным наполнителем – пенополистирольные шарики. Песок для изготовления такого состава не используется.

В зависимости от процентного содержания цемента, полистиролбетон может иметь плотность от 150 до 600 и более кг/м³. По мере роста плотности увеличиваются прочностные показатели застывшего состава, но снижаются термоизоляционные. Поэтому полистиролбетоны принято подразделять на чисто термоизоляционные (с плотностью до 200 кг/м³), теплоизоляционно-конструкционные (от 250 до 350 кг/м³), конструкционно-термоизоляционные (от 400 до 600 кг/м³) и конструкционные (свыше 600 кг/м³).

При утеплении пола может использоваться чисто термоизоляционный состав (например, с плотностью до 200 кг/м³) – в этом случае поверх него в обязательном порядке заливается армированная стяжка. При более высокой плотности (до 350 включительно) уже можно поступить в зависимости от степени загруженности полов. Например, в помещениях, где значительной нагрузки не предполагается непосредственно на стяжку можно укладывать керамическую плитку. Но под другое покрытие все равно потребуется дополнительная заливка стяжки. При плотностях от 400 до 600 кг/м³ непосредственно по застывшей «теплой» стяжке, если она качественно выровнена, можно укладывать листы фанеры или ОСП, которые станут основой для любого напольного покрытия.

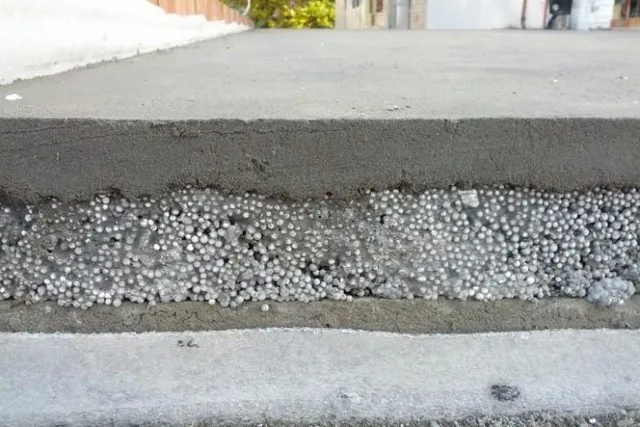

Один из вариантов – прослойка из термоизоляционного полистиролбетона малой плотности, а свержу – обычная армированная стяжка.

Один из вариантов – прослойка из термоизоляционного полистиролбетона малой плотности, а свержу – обычная армированная стяжка.

Никаких значимых особенностей по подготовке к заливке такой утеплительной стяжки нет. Ее необходимую толщину поможет определить калькулятор, который предлагался выше. там намеренно в общий список были включены и такие составы различной плотности.

А вот с приготовлением самого раствора из пенополистирольных гранул и цемента – да, есть определенные нюансы.

Во-первых, необходимо придерживаться рецептуры приготовления состава – с этим поможет еще один калькулятор, который размещен ниже.

Во-вторых, для изготовления качественного полистиролбетона предполагается использование специальной добавки – омыленной древесной смолы (СДО). Она вовлекает в раствор воздушные пузырьки, способствует качественному обволакиванию всех пенополистирольных гранул жидким цементом.

В-третьих, приготовление раствора в привычной бетономешалке может не получиться. Гранулы настолько легкие, что гравитационные силы (а именно они являются основой для перемешивания в такой бетономешалке) на них почти не действуют. Поэтому оптимальным видится его приготовление или в принудительном лопастном бетоносмесителе, или с помощью ручного строительного миксера в большой по объему емкости.

Последовательность действий получается такой – в отмеренный объем воды засыпается нужное количество цемента. С помощью миксера проводится перемешивание до однородной жидкой консистенции. Затем, не прекращая перемешивания, в емкость порционно добавляют гранулы пенополистирола. И одновременно, тоже порционно, вливается и разведенная до требуемой концентрации СДО. В принципе, эту присадку можно развести и с первоначальным количеством заливаемой в емкость воды, но может получиться слишком обильная пена при растворении цемента в воде, и это будет мешать.

Производится перемешивание – вновь до полной однородности. Далее – следует очередная партия гранул и присадки. И так, пока не будет замешан весь планируемый объем по рецептуре.

После этого раствор вываливается на место заливки «теплой» стяжки, распределяется, и одновременно готовится очередной замес.

На видео ниже показан процесс приготовления полистиролбетона с помощью строительного миксера. Правда, здесь используется еще и песок – по всей видимости, мастеру понадобились особые прочностные качества заливаемого слоя. В «классическом рецепте» термоизоляционного полистиролбетона песок не требуется.

Видео: Как готовится раствор полистиролбетона

Маленький нюанс – в продаже можно встретить гранулы пенополистирола, которые уже прошли обработку СДО. То есть в процесс приготовления раствора присадку добавлять не потребуется. На это стоит обратить внимание.

Теперь – о пропорциях. Их рассчитываем калькулятором, размещенным ниже. Работа с этим приложением требует нескольких предварительных пояснений:

  • Расчет можно произвести на всю площадь помещения, с учетом уже известной необходимой толщины утепления. И даже с учетом возможного перепада уровня поверхности –  стяжкой вполне можно выполнить и одновременное выравнивание.

Такой результат покажет, сколько материала необходимо будет приобрести для выполнения поставленной задачи. К показанному количеству есть смысл добавить еще 5÷10% запаса.

  • Но приготовить весь объем раствора разом – невозможно. Поэтому важность имеет и дозировка ингредиентов при разовом замесе. В этих целях по умолчанию в калькуляторе проставлены величины площади (1 м²) и толщины стяжки (50 мм), рассчитанные на 50 литров разового замеса. То есть, не меняя ничего, можно сразу посмотреть, какое количество ингредиентов потребуется для приготовления 50-ти литров полистиролбетона. Если емкость меньше, например, позволяет разом замешать только 30 литров – поставьте толщину 30 мм, не меняя других данных. Для 75 литровой – поставьте толщину 75 мм. И так далее, по тому же принципу.
  • Результат показан в килограммах для цемента, в кубометрах для пенополистирола (0,01 м³ — это одно наполненное до краев 10-литровое ведро), в литрах – для воды и СДО.
  • Результат показан для полистиролбетонов четырех разных плотностей, от 200 до 500 кг/м³. Выбирается тот, который считается оптимальным для конкретных условий.

Калькулятор расчета пропорций замеса полистиролбетона


Введите запрашиваемые значения и нажмите
«РАССЧИТАТЬ КОЛИЧЕСТВО ИНГРЕДИЕНТОВ ДЛЯ САМОСТОЯТЕЛЬНОГО ИЗГОТОВЛЕНИЯ ПОЛИСТИРОЛБЕТОНА»

Укажите параметры помещения: его площадь (м²) и перепад уровня между высшей и низшей точками пола (мм)
Площадь пола, м²
Перепад высоты между самой высокой и низкой точками пола, мм
Укажите планируемую минимальную толщину выравнивающей стяжки, мм
Минимальная толщина стяжки, мм

Ну а сам процесс заливки такой стяжки – вряд ли можно считать чем-то особенным. Поэтому и останавливаться на этом не имеет особого смысла..

*  *  *  *  *  *  *

Итак, были рассмотрены основные варианты утепления пола пенополистиролом с последующей заливкой стяжки. Как видно, ничего сверхъестественно сложного нет. И с такой задачей вполне должен справиться любой хозяин дома.

главный редактор

Автор публикации
Ведущий Строительный Сайт России - StroyDay
Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и советов по ремонту, дизайну и строительству из наших социальных сетей


Уже 432 300 участников с нами, присоединяйтесь и вы!
