Газ пропан – опасное легковоспламеняющееся вещество, поэтому все работы, связанные с установкой оборудования, на нем работающего, должны проводиться квалифицированными специалистами, хотя установить газовую печку можно и самому, но с соблюдением всех норм безопасности, про которые мы поговорим с вами сегодня. Итак, тема сегодняшней статьи – установка газовой плиты в квартире.

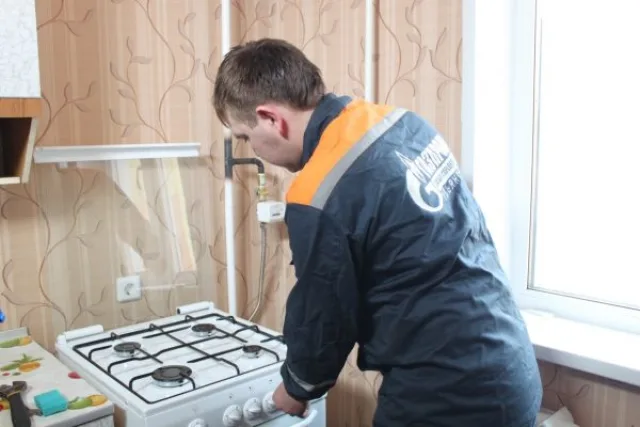

Установка газовой плиты в квартире
Установка газовой плиты в квартире

Правила подключения

Сразу скажем, что произвести самостоятельную установку газовой плиты вы можете только в том случае, если устанавливаете ее взамен старого оборудования. Первый запуск газа в дом всегда должны выполнять работники Горгаза. Если вы беретесь за работу, то учтите всю ту ответственность, которую вы на себя берете – вы должны соблюсти все стандарты и нормы безопасности.

Правило №1. Максимальное расстояние между газовой трубой и плитой не должно превышать 4 м – имеется в виду длина гибкой подводки. В идеале это значение должно быть равно 2 м.

Правило №2. В помещение, где будет работать плита необходимо наличие качественной вентиляции.

Совет! Особенно в старых домах, дымоходные каналы часто бывают забитыми. Тяга в них сохраняется, но на очень низком уровне. Обнаружить это можно по косвенным признакам, например, сильно потеют окна, в комнате появилась черная плесень и прочее, или выполнить самостоятельную проверку. Возьмите тонкую полоску туалетной бумаги и поднесите его к вытяжной решетке. Если вентиляция хорошая, его притянет и не отпустит, если же плохая, то впору вызывать трубочиста.

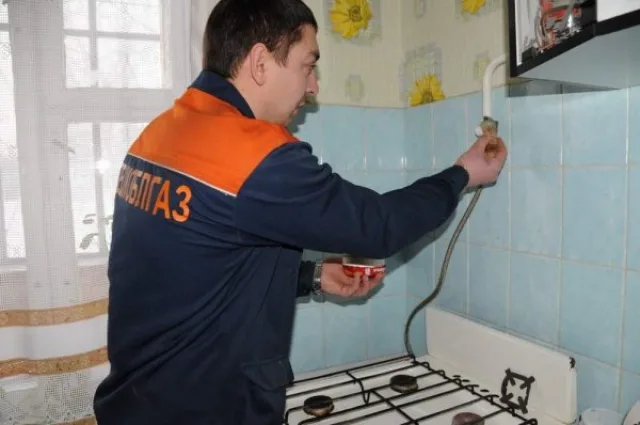

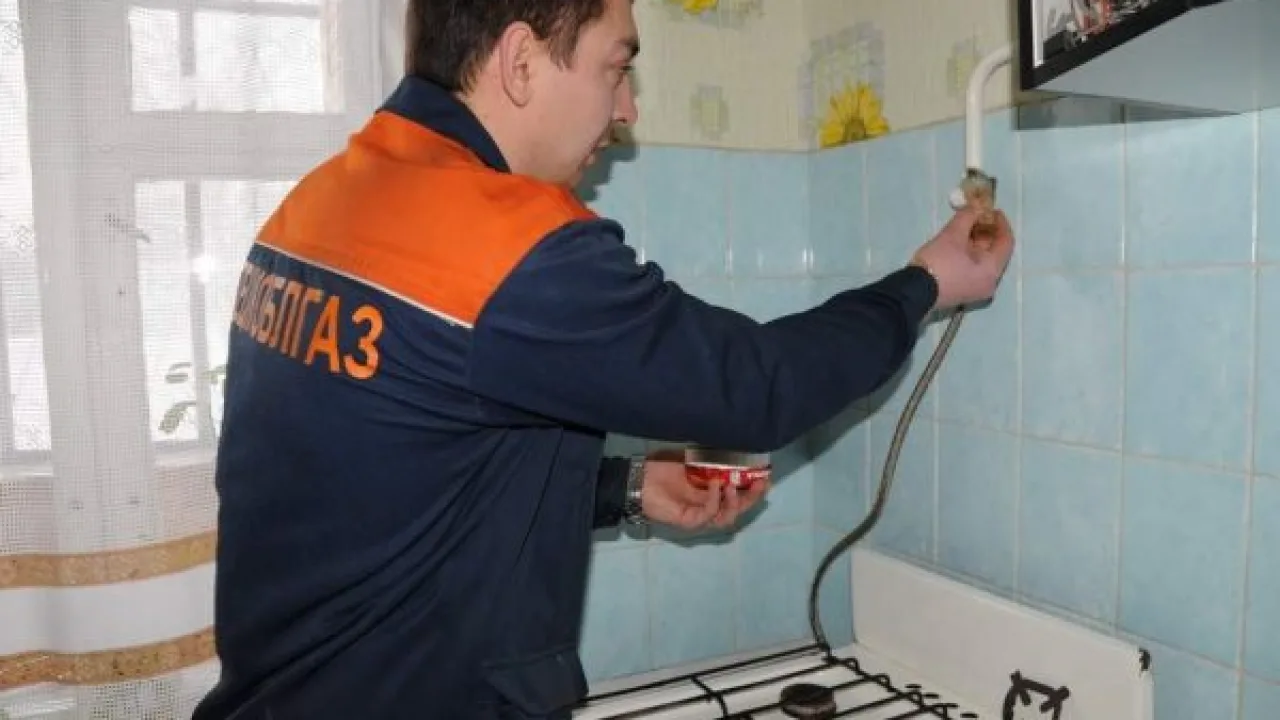

Проверка резьбового соединения на герметичность
Проверка резьбового соединения на герметичность

Правило №3. Если ваша газовая плита оснащена функцией автоматического поджига, то стоит побеспокоиться о наличии поблизости отдельной розетки. Розетка эта должна обязательно иметь заземление, так как корпус плиты делается металлическим. Если от этой розетки будет запитываться и электрическая духовка, то необходимо, чтобы она была подключена через УЗО на 16 ампер.

Правило №4. Соединяется газовая плита с трубой посредством гибкой подводки.

Правило №5. Все соединения должны быть полностью герметичными, чтобы исключить утечку газа в помещение.

Цены на газовые плиты

газовая плита

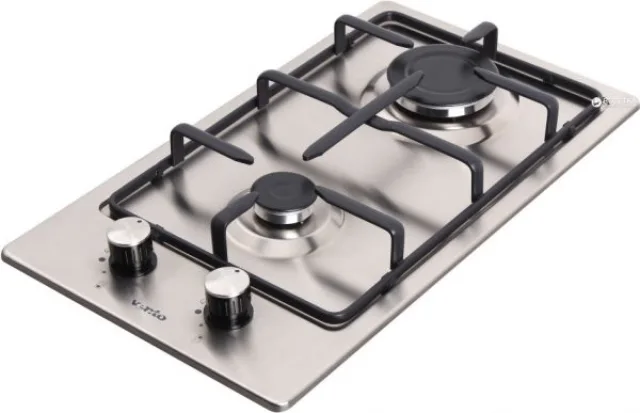

Компактная варочная панель газовая с функцией электрического поджига
Компактная варочная панель газовая с функцией электрического поджига

Совет! Если хотите узнать про все нормы и правила, касаемые газовой плиты, обратитесь к тексту документа СНиП 42-01-2002. Там говорится про все газораспределительные системы. Так что материал этот очень полезен для изучения.

Скачать СНиП 42-01-2002

Чем подключать газовую трубу

Гибких шлангов для подключения газовой трубы существует несколько разновидностей. Не все они одинаково хороши, поэтому давайте разбираться в теме подробнее.

Таблица 1. Типы шлангов

Тип шланга, фотоОписание
Резиновый шланг, армированный тканевыми нитями
Резиновый шланг, армированный тканевыми нитями
Резинотканевые варианты считаются самыми доступными из прочих аналогов – за полметра такого шланга придется заплатить 120 руб. в среднем. В состав изделия сразу входят гайки и прокладки для подключения оборудования. Эти изделия имеют следующие характеристики:
1. Срок службы не превышает 5-ти лет. Качество изделия очень зависит от качества изначального сырья. Поэтому и стоят эти шланги недорого. Использовать их можно в качестве временного решения, когда под рукой ничего другого не оказалось.
2. Такой шланг не имеет достаточного уровня жесткости, что способствует его ускоренному разрушению.
3. Он не переносит воздействия высоких температур, поэтому убедитесь, что он находится вдалеке от газовой горелки.
4. Длина изделия может варьироваться от 0,4 до 7-ми метров.

Кислородный шланг
Кислородный шланг
Использовать сегодня для подключения газовых установок кислородные шланги запрещено, так как они не соответствуют нормам безопасности – материал вступает в реакцию с маслами и достаточно быстро начинает разрушаться. Однако, по старинке, многие продолжают ими пользоваться - если вы так делаете, то только в виде временной меры. Изделия эти:
1. Продаются бухтами и не имеют смонтированного наконечника, поэтому помимо самого шланга потребуется купить два штуцера с прокладками.
2. Могут выдерживать высокое давление – до 20 атмосфер, хотя в наших газовых сетях такого нет и в помине.
3. Очень важно, что резина не проводит электричество.

При этом нужно помнить, что резину нельзя покрасить, внутренний диаметр шланга не должен быть меньше 16 мм. На кислородные шланги не допускается попадание жиров, что на кухне происходит постоянно – они разрушают материал и заставляют его трескаться. Утечки в таком случае вполне возможны.
Резина в металлической оплетке
Резина в металлической оплетке
Резиновые подводки в металлической оплетке и с дополнительной полимерной изоляцией – это качественное, долговечное и удобное решение.
1. Шланги эти достаточно прочны, чтобы противостоять механическим нагрузкам.
2. Они надежно защищены от вредных сред, что существенно увеличивает их срок эксплуатации.
3. Очень простой монтаж.
4. Невысокая цена.
5. Рабочий диапазон температур составляет -35+50 градусов, чего вполне хватает для подключения к газовой трубе.
Шланг из ПВХ армированный
Шланг из ПВХ армированный
Поливинилхлорид – это, наверное, самый распространенный полимер на сегодня. Его используют везде, благодаря уникальным свойствам и невысокой стоимости. С недавнего времени из него начали делать и газовые шланги. Они почти такие же долгоиграющие, как и сильфонные, про которые мы расскажем чуть ниже, инертны к жирам, кислотам и щелочи, не проводят электрический ток. Все эти свойства вместе характеризуют решение, как одно из самых лучших.
Шланг из ПВХ двухслойный – внутри черный материал, а снаружи – желтый. Между ними находится армирующий слой. Материал этот только зашел на рынки, поэтому не все газовые службы с ним знакомы и принимают при вводе в эксплуатацию – если решили покупать, то сначала получите консультацию по этому поводу. Средняя стоимость такого решения – 140 руб. за полметра.

1. ПВХ не горит, но может расплавиться, поэтому воздействие открытого пламени на него недопустимо.
2. Касание с горячей плитой такой шланг переносит без проблем.
3. Невосприимчив к масляному туману.
4. Соответствует всем требованиям российских и международных стандартов.
5. Максимальная длина – 6 м.
6. Срок службы по гарантии – 12 лет, реально – около 20, хотя на практике это пока не проверено.
Сильфонный шланг
Сильфонный шланг
Эти трубки газовики рекомендуют к установке, и не зря. Стоят они дороже остальных, но по рабочим характеристикам не имеют себе равных. Срок службы изделия из нержавеющей стали составляет 30 лет и более. Цена за изделие в 60 см длиной составляет 180-200 руб. – не так уж и много для обеспечения своей безопасности.

Такие шланги могут быть одно- и двухслойными в первом случае они просто сделаны из металла, а во втором – поверх него нанесено дополнительное защитное покрытие из ПВХ пленки. Такой симбиоз надежно защищает изделие от механических повреждений и агрессивных сред. За счет того, что стенки шланга гофрированные, он легко гнется и запоминает приданную ему форму.

1. Сильфонные подводки допускается использовать с любым газовым оборудованием, включая котлы.
2. Они держат давление до 6 атмосфер, чего для газовых сетей хватает с избытком.
3. Рабочая температура колеблется в пределах -50+200 градусов, что недоступно остальным аналогам.
4. Также соответствует всем мировым требованиям.
5. Обеспечивает герметичность соединений даже в самых сложных условиях.

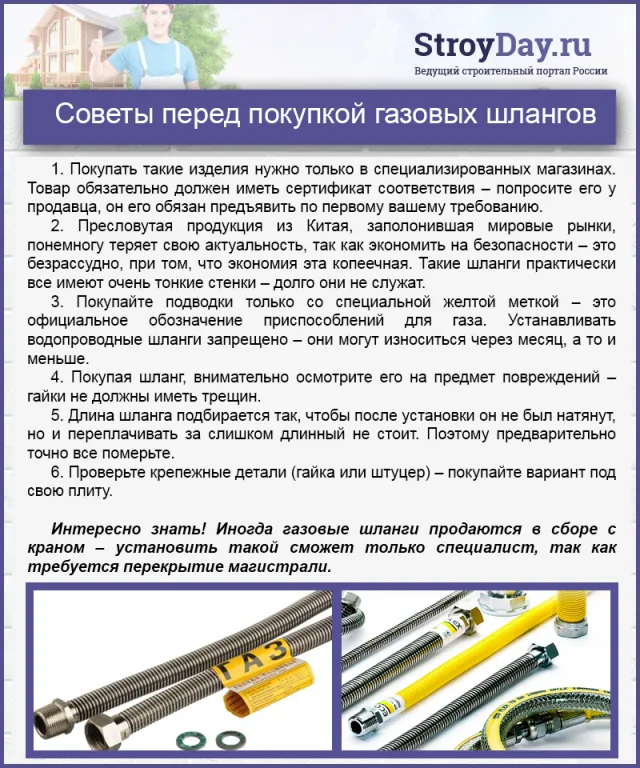

Советы перед покупкой газовых шлангов
Советы перед покупкой газовых шлангов

Что еще нужно для установки

Таблица 2. Необходимый инструмент и материалы

ФотоОписание
Газовый ключ
Газовый ключ
Газовый ключ удобен тем, что им можно не только затягивать гайки, но и надежно фиксировать круглые трубы, что очень пригождается во время работы.
Разводной ключ
Разводной ключ
Один разводной ключ заменит вам целый набор гаечных, хотя они тоже могут понадобиться. Гаечные ключи более тонкие, что позволяет ими удобно фиксировать гайки в труднодоступных местах.
Лента фум
Лента фум
Для уплотнения резьбовых соединений кроме паронитовых прокладок мы будем использовать фум ленту. Купить нужно материал, специально предназначенный для газа – как вы догадались, такая лента будет иметь желтый цвет.
Мыльный раствор
Мыльный раствор
Чтобы проверить герметичность резьбовых соединений, нам понадобится крутой мыльный раствор, а значит, все для его приготовления – мыло (жидкое или хозяйственное) вода и глицерин, хотя без последнего компонента можно и обойтись.
Отвертка
Отвертка
Отвертка может пригодиться, если при соединении мы будем использовать хомуты.

Добавьте сюда, шланги, про которые мы писали ранее, и можно начинать.

Демонтаж строй плиты

Отсоединить старое газовое оборудование не составит ни для кого проблем. Порядок работ будет зависеть от того, что у вас на кухне установлено – целая газовая плита или варочная панель.

  1. Начинаем мы с того, что перекрываем кран на подачу газа. После его перекрытия, убедитесь, что он хорошо держит – попробуйте зажечь на плите комфорку. Не получилось, значит все в порядке.
  2. Далее нужно открутить контргайку и согнать муфту в месте соединения с плитой.
  3. Отодвигаем прибор от стены, чтобы он не мешал дальнейшей работе.
  4. Добираемся до трубы – зажимаем ее газовым ключом (можно через тряпку, чтобы не повредить лакокрасочной покрытие) и откручиваем гайку на старом шланге.

Совет! Если в помещении вы будете делать ремонт, то на его время газовый кран рекомендуется дополнительно заглушить.

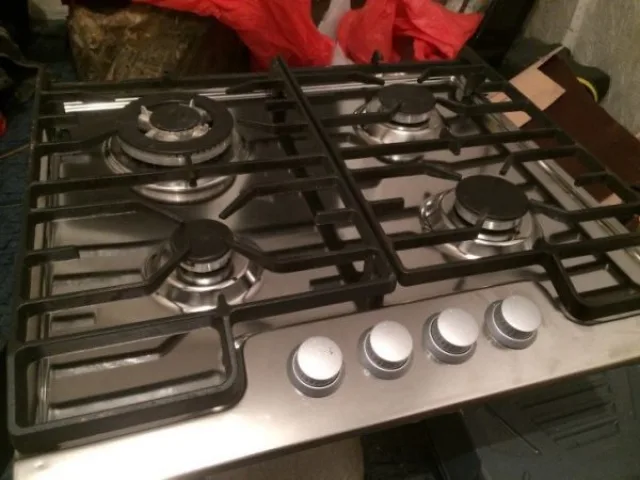

Снятая газовая варочная панель
Снятая газовая варочная панель

Немного дольше придется повозиться, если вы снимаете варочную панель. Для этого вам понадобится:

  1. Вынуть электрическую духовку. Она может быть просто вставлена в нишу, либо прикручена к коробу на саморезы – выкручиваем их и просто тянем прибор на себя. Будьте аккуратны, чтобы не уронить его, и не повредить стеклянные части.
  2. Добираемся до электрического кабеля и отключаем его от розетки, попутно вынимаем вилку и от варочной панели. Теперь у нас есть доступ к соединениям.
  3. Откручиваем газовый шланг в той же последовательности, которую мы описали ранее, предварительно перекрыв газ.
  4. Теперь нужно вынуть панель из столешницы. Сажают их по обыкновению на силиконовый герметик, поэтому аккуратно канцелярским ножом подрезаем его по всему периметру. Больше всего придется повозиться со стороной у стенки.
  5. Вынимаем панель и очищаем мебель от остатков силикона.

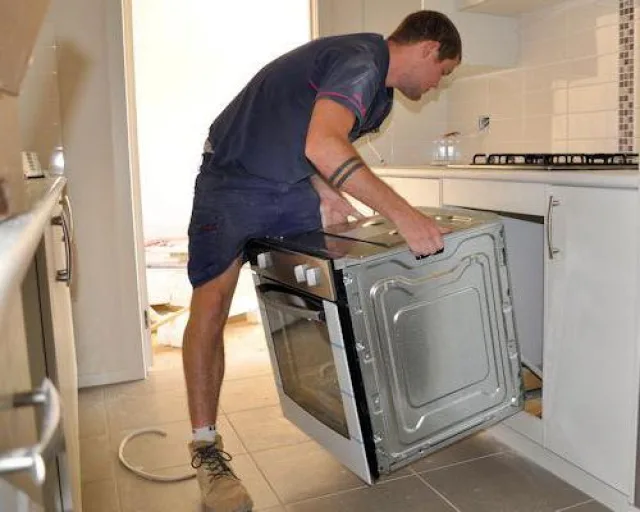

Извлекаем духовой шкаф
Извлекаем духовой шкаф

Теперь можно переходить к установке новой газовой плиты или варочной панели.

Очень многих хозяек, любящих готовить и стремящихся усовершенствовать свое кулинарное искусство, волнует вопрос: газовая или электрическая духовка: что лучше? Однозначного ответа нет, и для того чтобы сделать правильный выбор, есть смысл познакомиться поближе с особенностями и основными характеристиками этих полезных приборов. О них подробно расскажем в специальной статье.

Цены на газовую плитку Gorenje

газовая плита Gorenje

Установка газовой плиты

Начинается вся работа с внешнего осмотра прибора – на его поверхностях не должно быть следов серьезных механических повреждений. Если таковые имеются, то вполне возможно, внутренние соединения тоже пострадали – использовать его рискованно, поэтому может потребоваться экспертиза. А еще лучше вернуть такой счастье в магазин, если бой – не ваша вина (и вы можете это доказать), и заменить его на новое.

Таблица 3. Установка газовой плиты

Шаги,фотоОписание
Шаг 1 – распаковка
Шаг 1 – распаковка
Вытаскиваем из газовой плиты все съемные части – решетки, комфорки, противни и транспортировочную тару. Если комфорки еще заклеены скотчем, то их можно составить как есть. Сзади плиты находим патрубок для подключения газового шланга. Из него необходимо вынуть пластиковую транспортную заглушку. Внимательно изучите инструкцию – если в комплектации предусматривается резиновая прокладка с механическим фильтром, то найдите ее и установите на вход. Это нехитрое приспособление убережет дорогой прибор от попадания мусора.
Шаг 2 – установка шланга
Шаг 2 – установка шланга
Берем приготовленный шланг, помещаем в гайку паронитовую прокладку, обматываем резьбу трубы фум лентой в 5-6 витков и выполняем монтаж. Сначала закручиваем гайку от руки, а потом делаем дотяжку разводным ключом, зафиксировав предварительно газовую трубу ключом газовым.
Шаг 3 – крепление шланга к плите
Шаг 3 – крепление шланга к плите
На современных плитах нет никакого сгона – подключение выполняется просто через гайку. Также установите прокладку, намотайте уплотнитель и аккуратно все затяните.
Шаг 4 – проверка герметичности соединений
Шаг 4 – проверка герметичности соединений
Делаем мыльный раствор, который потом вспениваем при помощи губки. Обмазываем пеной со всех сторон резьбовые соединения на трубе и газовой плите, и смотрим, не надуваются ли где пузыри. Естественно, предварительно кран на газ нужно открыть. Если утечка обнаружилась, то попробуйте немного дотянуть гайку. Если это не помогает, то перекройте газ, открутите все и проверяйте. Возможно, вы забыли поставить прокладку, а может в гайке на шланге имеется трещина – место, откуда появлялись пузыри осматривается в первую очередь.
Шаг 5 – тестовый запуск плиты
Шаг 5 – тестовый запуск плиты
Если все в порядке, то переходим к тестированию работоспособности оборудования. Зажигаем все комфорки поочередно. Все работает? Прекрасно! Задвигаем плиту внутрь и проверяем ее положение при помощи пузырькового строительного уровня.
Шаг 6 – подстройка регулировочных ножек
Шаг 6 – подстройка регулировочных ножек
Если плита стоит не по горизонту, то выровнять ее положение помогут регулировочные ножки – выкручиваем их до достижения нужных показаний и убеждаемся, что плита стоит уверенно, не шатаясь.

Совет! Мыльный раствор – вещь, конечно, полезная, но профессионалы используют для определения наличия утечек специальные приборы – газоанализаторы. Для разового монтажа его никто покупать не будет, поэтому будьте предельно внимательными.

Также мы рекомендуем вам после установки вызвать работника газовой службы, чтобы он проверил правильность монтажа, и внес все необходимые изменения в документы по эксплуатации газового прибора. Если этого не сделать, то при плановой проверке вы можете столкнуться со штрафными санкциями.
