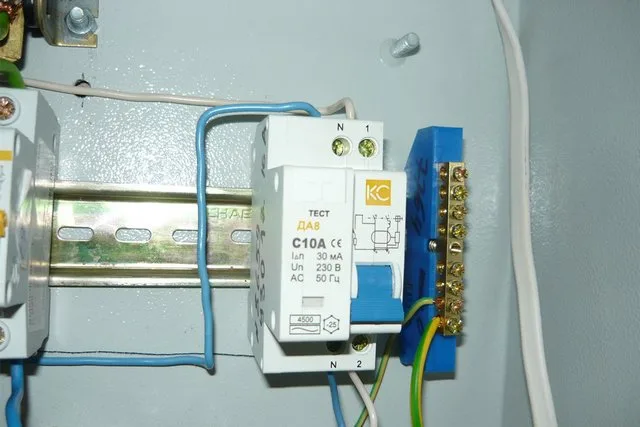

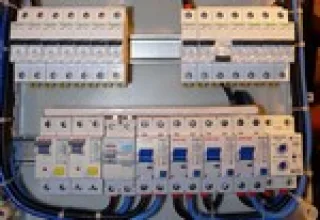

Подключение дифавтомата
Подключение дифавтомата

Но этот прибор защиты лишь в том случае станет корректно выполнять возложенные на него функции, если будет правильно размещен в общей схеме домашней или квартирной электросети. Увы, в этом вопросе многие владельцы жилья, стремящиеся все и всегда делать своими руками, допускают немало ошибок. «Схалтурить» вполне могут и приглашенные «мастера» — в этой сфере частных услуг встречается немало откровенных «шабашников». Поэтому имеет смысл рассмотреть подробнее, по каким принципам осуществляется подключение дифавтомата – такая информация в любом случае будет полезной.

Предназначение и устройство дифференциального автомата. Его основные характеристики.

Принципиальное устройство и предназначение

Чтобы правильно понять принцип подключения дифференциального автомата, необходимо разобраться, что же он из себя представляет и как работает.

  • К основным опасностями в домашних электросетях можно отнести вероятность короткого замыкания и превышение предельно допустимых параметров тока (превышение нагрузки на линию). Оба этих случая приводят к опасному нагреву проводов, разрушению их изоляции, оплавлению проводников или корпусов подключенных приборов, возникновению электрической дуги. При отсутствии или несрабатывании защиты все это приводит к очень серьезным последствиям, вплоть до масштабных пожаров.

От таких аварий предохраняет автоматический выключатель (АВ). В нем предусмотрено два уровня защиты.

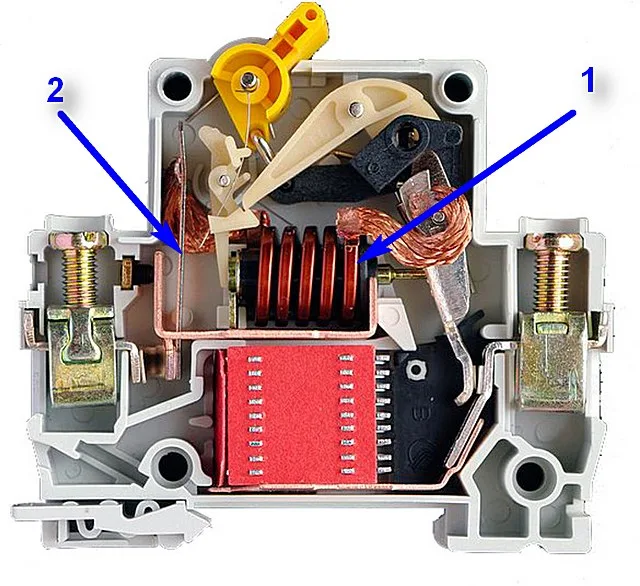

Два уровня защиты, предусмотренные в автоматическом выключателе
Два уровня защиты, предусмотренные в автоматическом выключателе

Не вдаваясь во все тонкости конструкции автомата, просто остановим свое внимание на защитных устройствах.
При включении прибора специальная механическая система тяг, рычагов, пружин и подвижных контактов замыкает цепь между входной и выходной клеммами. Если в подключенном через автомат участке сети все в норме, он остается в таком положении сколь угодно долго. Но строение механизма таково, что для размыкания цепи достаточно довольно небольшого, но определенным образом приложенного усилия от так называемых расцепителей.

Под номером 1 показан электромагнитный расцепитель. Это катушка-соленоид с размещенным внутри подпружиненным металлическим сердечником. При нормальных токах, проходящих через выключатель, создаваемое катушкой электромагнитное поле слишком слабо, чтобы преодолеть усилие пружины. Но в случае короткого замыкания сила тока возрастает в сотни и даже тысячи раз, соответственно резко возрастает и напряженность электромагнитного поля катушки. Сердечник перемещается, сжимая пружину, и приводит в действие механизм расцепления.

Под номером 2 – тепловой расцепитель. Это – биметаллическая пластина, являющаяся участком цепи прохождения тока через выключатель. Если нагрузка нормальная, то есть показатели силы тока в пределах указанного номинала, то она не меняет своей конфигурации. Но если токи пошли с превышением номинала, начинается ее нагрев. За свет биметаллической структуры (два металла с заметно отличающимися показателями линейного температурного расширения) пластина начинает изгибаться и в определенный момент воздействует на механизм расцепления. Автоматический выключатель разрывает цепь.

Автоматы обычно ставятся на различные участки домашней (квартирной) электрической сети на разрыв фазы. Они имеют однополюсное исполнение и занимают в коробке (щите) на DIN-рейке одно модуль-место. Исключение – автоматы на вводе, где используются двухполюсные (для трехфазной сети – четырехполюсные). То есть в выключенном положении одновременно размыкается и фаза (фазы) и ноль.

  • Еще одна опасность, от которой тоже требуется защита – это утечка тока. Износ изоляции, механические поломки бытовой техники, некоторые другие причины могут привести к тому, что фаза пробивается на металлический корпус приборов. Чтобы не допустить поражения током в таких ситуациях, используются устройства защитного отключения (УЗО). Другое их название – дифференциальный выключатель (ДВ).

Через УЗО всегда проходит и фаза, и ноль. Дело в том, что основным «рабочим органом» этого прибора является дифференциальный трансформатор. Он имеет характерный сердечник (поз. 3) в форме тора (замкнутое кольцо) а обмотками служат фазный провод и нулевой. Причем они расположены так, что создаваемые электромагнитные поля – противонаправленные, то есть компенсируют друг друга. Кроме того, имеется контрольная обмотка (поз.4), связанная с электромеханическим (реле) или электронным (электронный ключ) устройством размыкания.

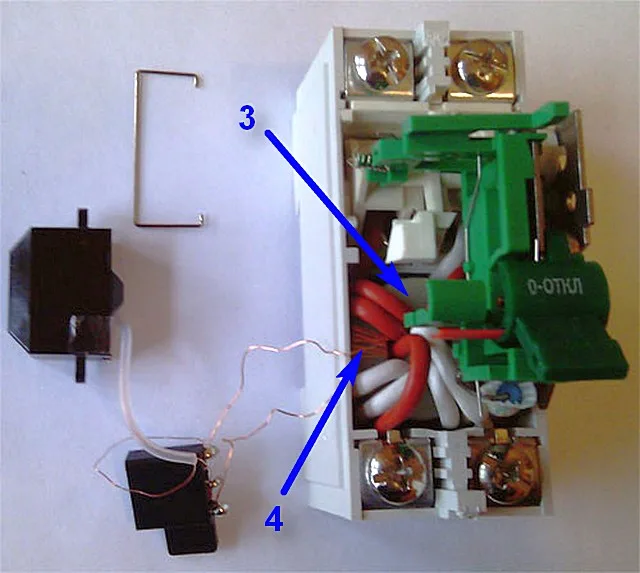

Устройство УЗО – главным элементом является дифференциальный трансформатор. Хорошо видны его обмотки фазой и нулем – толстые провода белого и красного цвета.
Устройство УЗО – главным элементом является дифференциальный трансформатор. Хорошо видны его обмотки фазой и нулем – толстые провода белого и красного цвета.

Если в сети и подключённой нагрузке нет неполадок, то какой ток прошел в сторону нагрузки по фазному проводу, такой же должен вернуться и по нулевому в обратном направлении. Результирующего магнитного потока в сердечнике нет – он полностью компенсирован. Но если возникла утечка тока на землю, или же при пробое фазы на корпус прибора его коснулся рукой человек, равновесие нарушается. В сердечнике возникает магнитный поток, который приводит к возникновению тока в контрольной обмотке. А это, в свою очередь, вызывает выключение УЗО – цепь разрывается.

Про это долго приходится писать, но на деле время срабатывания УЗО измеряется миллисекундами. А уставка (показатель утечки тока, вызывающей срабатывание защиты) в УЗО, устанавливаемых в бытовых сетях – всего 0,01 или 0,03 ампера. То есть главные задачи – не допустить опасных для жизни показателей силы тока и свести к возможному минимуму длительность опасного контакта.

Никогда не забывайте об опасности электрического тока!

Не следует думать, что напряжение 220 вольт относится к малоопасным. Это дикое заблуждение стоило многим жизни! Некоторые читатели будут просто шокированы, когда узнают, сколь незначительные показатели силы тока предоставляют для человека, безо всякого преувеличения, смертельную угрозу. Обязательно найдите время и прочитайте статью нашего портала, специально посвященную опасности электрического тока.

Для чего все это говорилось? А лишь для того, чтобы привести к следующему – рассматриваемый в нашей статье дифференциальный автомат – это не что иное, как автоматический выключатель и УЗО, скомпонованные в одном корпусе.

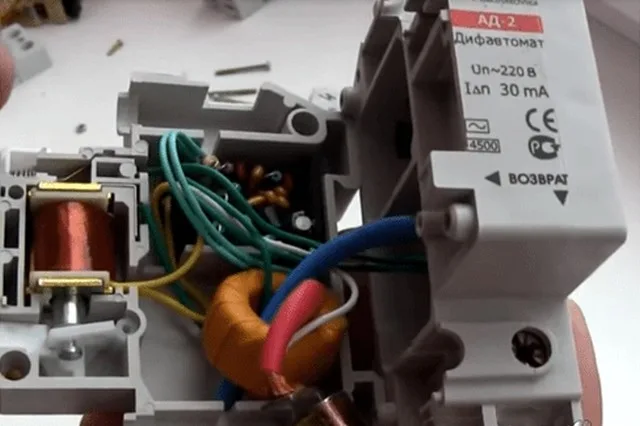

Все удалось уместить в одном корпусе – и электромагнитную защиту от сверхтоков КЗ, и тепловую от перегрузки, и дифференциальный трансформатор для выявления тока утечки
Все удалось уместить в одном корпусе – и электромагнитную защиту от сверхтоков КЗ, и тепловую от перегрузки, и дифференциальный трансформатор для выявления тока утечки

Внешне дифференциальный автомат (или, если правильнее – автоматический выключатель дифференциального тока, АВДТ) очень схож с УЗО – такой же корпус на два модуль-места, такие же рычажок включения и кнопка «Тест». Но отличить несложно даже беглым взглядом по маркировке. У УЗО номинал подписан по принципу «цифры – буква», например, 16 А. А у дифавтомата – «буква – цифры», например, С 16. Это тоже номинальный ток, а буква впереди имеет уже несколько иное значение. Об этом и поговорим в следующем подразделе статьи.

Основные параметры дифференциальных автоматов и их маркировка

Чтобы дифференциальный автомат работал корректно, необходимо правильно подобрать его по основным характеристикам. Конечно же, это лучше поручить специалистам-электрикам. Но и «рядовому» пользователю, стремящемуся к пониманию всего того, что имеется в его жилых владениях, такая информация будет полезна.

Как правило, основные характеристики АВДТ указываются цифрами, буквами и условными значками на его корпусе. Есть, правда, исключения, но в основном производители придерживается если не совсем единого, то очень схожего стандарта маркировки.

Лучше всего это рассмотреть на примере.

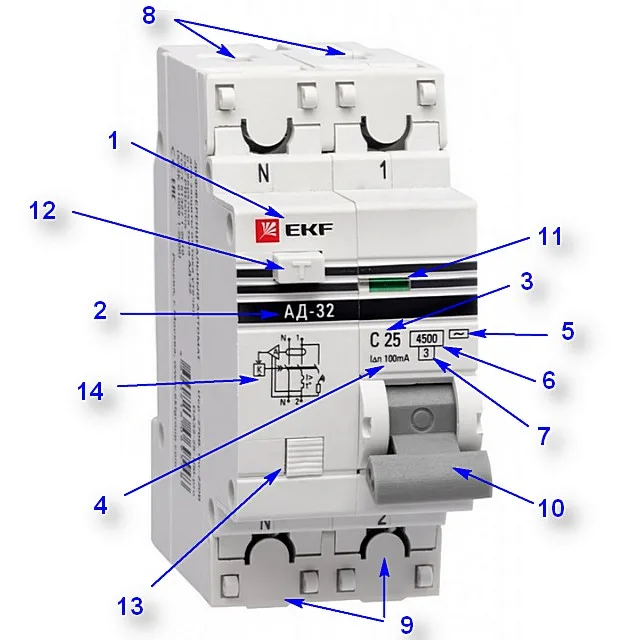

Основные внешние элементы автоматического выключателя дифференциального тока (АВДТ) и маркировка, содержащая немало полезной информации.
Основные внешние элементы автоматического выключателя дифференциального тока (АВДТ) и маркировка, содержащая немало полезной информации.

1 – логотип и название компании-изготовителя дифавтомата. Кстати, коль затронуть вопрос бренда, то можно сразу отметить следующее. АВДТ — прибор в достаточной степени дорогостоящий, и каждому владельцу хочется, чтобы он служил как можно дольше. К сожалению, приходится констатировать, что в этой сфере производства электротехнических устройств не все обстоит благополучно – в продаже немало изделий явно невысокого качества. Поэтому есть смысл приобретать модели проверенных, давно заслуживших непререкаемый авторитет компаний, например, «Legrand», «ABB», «General Electric», «Schneider Electric», «Moeller», «Siemens». Естественно, убедившись при покупке в оригинальности изделия и получив на него гарантию. А вот массово заполнивший рынок отечественный бренд «IEK», как это не прискорбно, в один ряд с указанными фирмами поставить пока никак не получается.

2 – наименование модели. В этом названии может сразу скрываться указание на то, что это именно дифференциальный автомат (аббревиатура АД или АВДТ). Может быть и латинская аббревиатура – полного единства в этом вопросе нет.

3 – сочетание буквы и числа, например, как на иллюстрации – С25. Число обозначает максимальные номинальный ток, то есть такой, какой прибор может выдерживать сколь угодно долго без аварийного срабатывания и без потери своей работоспособности.

Показатели номинального тока стандартизированы и ограничены следующими значениями: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и 63 А. Небольшие номиналы (до 16А) обычно используются для систем освещения или для розеток, в которые не предполагается включения мощной техники. Средние номиналы – для розеточных групп или даже для выделенных под мощную бытовую технику линий. Дифавтоматы с номиналом 40 А и выше обычно устанавливаются на вводе.

Буква перед номиналом – это так называемая время-токовая характеристика выключателя. Дело в том, что при пуске многих приборов кратковременное значение пускового тока может значительно превышать номинальное значение. И если АВДТ станет при этом постоянно срабатывать, то это станет мучением для хозяев. Поэтому для игнорирования кратковременных пусковых скачков установлены пороги срабатывания электромагнитного расцепителя, которые как раз и обозначаются категориями В, С или D.

  • B – превышение тока относительно номинала в 3÷5 раз.
  • С – в 5÷10 раз.
  • D – в 10÷20 раз.

То есть при пуске и сопровождающем его скачке тока электромагнитный расцепитель не сработает. Но если превышение номинала оказывается длительным, то нагревается биметаллическая пластина и сработает тепловой расцепитель.

Для квартир чаще всего выбирают АВДТ категории С. Для небольшого загородного дома, в котором нет мощной техники с высокими показателями пусковых токов лучше взять дифавтомат с время-токовой характеристикой В. Ну а приборы с индексом D обычно устанавливаются на линиях с мощным оборудованием, как правило, в производственных условиях.

Гораздо реже, но все же встречаются дифавтоматы с категорией А. Предел тока срабатывания электромагнитного расцепителя у них превышает номинал всего в 2÷3 раза.

Кроме того, попадаются дифференциальные автоматы категории К и Z. Эта градация устанавливается самими производителями, и особенности эксплуатации таких приборов должны быть указаны в паспортах изделий.

4 – это номинал дифференциального тока, то есть именно то значение тока утечки, которое вызовет срабатывание защиты. Указывается или в миллиамперах (например, 30 mA), или в амперах (0,03 А).

Обычно в бытовых условиях применяют дифференциальные автоматы с номиналом 10 или 30 миллиампер. Для тех приборов или розеточных линий, где наблюдается постоянный или вероятный контакт с водой или повышенной влажностью, устанавливают АВДТ на 10 мА. Такой же дифавтомат можно предусмотреть и на линии, идущей в детскую комнату – для большей безопасности. На остальных линиях – розеточных группах или внешнем освещении достаточно «тридцатки». Некоторые линии, например, внутреннее освещение, зачастую и вовсе не защищают дифавтоматами или УЗО, просто из соображений экономии. Хотя, многие осветительные приборы имеют металлические корпуса, и подобные мера предосторожности все же не видится лишней.

5 – указывается класс дифференциальной защиты. Это может быть символьное обозначение (чаще), но иногда оно дополняется и буквенным. А говорит показатель о том, на какой тип токов утечки способен реагировать дифавтомат.

  • Самыми доступными по стоимости являются приборы класса АС. Они срабатывают при появлении (мгновенной или нарастающей) утечки только синусоидального переменного тока.

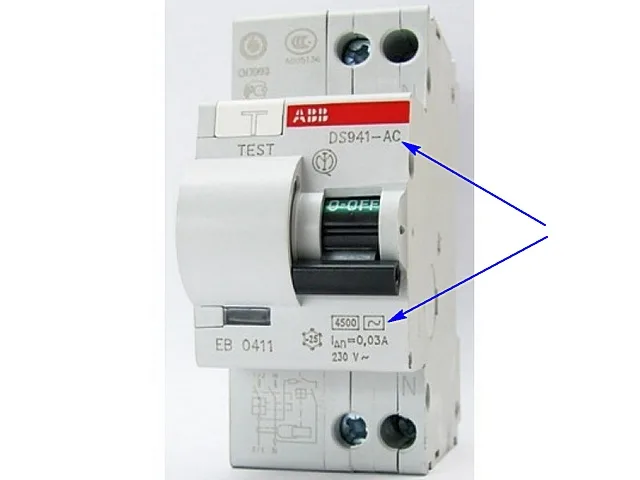

Дифференциальный автомат класса АС – реагирует на утечку исключительно переменного тока
Дифференциальный автомат класса АС – реагирует на утечку исключительно переменного тока
  • Более совершенными, но и более дорогими являются приборы класса А. Они способны реагировать на утечку как переменного, так и постоянного пульсирующего тока. Об этом красноречиво говорит пиктограмма с плавной синусоидой и пульсирующей «пилой».

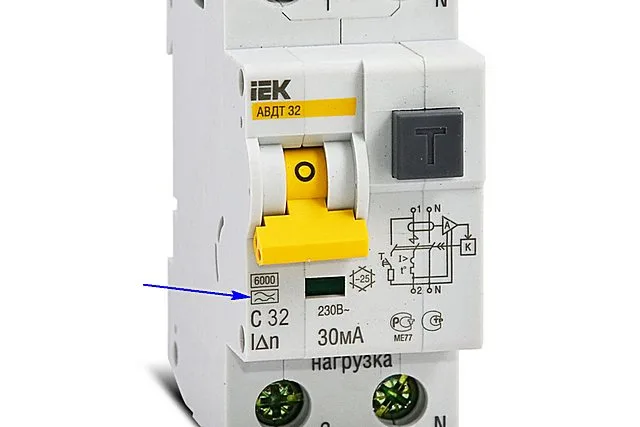

При современной насыщенности быта приборами с микропроцессорным управлением именно дифавтоматы класса А считаются наиболее предпочтительными к установке.
При современной насыщенности быта приборами с микропроцессорным управлением именно дифавтоматы класса А считаются наиболее предпочтительными к установке.

Такие дифавтоматы для условий дома или квартиры можно считать оптимальными. Особенно для тех линий, к которым подключена бытовая или офисная техника с мультипроцессорным управлением, с импульсными блоками питания.

  • Самыми чувствительными являются АВДТ класса В – они способны отслеживать утечку еще и выпрямленного постоянного тока. В рамке их пиктограммы – уже три символа. Встречаются такие дифавтоматы нечасто, используются обычно в специфических производственных условиях. Применение их для домашней сети выглядит избыточным, тем более что стоимость подобных приборов – наиболее высокая.

6 – номинальная отключающая способность. Обычно показывается в прямоугольнике с указанием одного из стандартных значений:3000 А, 4500 В, 6000 А и 10000 А.

По сути, это величина тока короткого замыкания, которая не приведет к выходу дифавтомата из строя – он останется пригоден для дальнейшего применения.

АВДТ с максимальными показателями в 10000 ампер обычно устанавливаются в производственных условиях на линиях с мощным оборудованием. Иногда применяют их и для жилых домов, расположенных в непосредственной близости к подстанциям. Номинал в 6000 А подойдет для домов с качественной новой проводкой, способной выдерживать значительные кратковременные скачки тока. Для домов со старой изношенной проводкой, для сельской местности, для частного сектора городов с проложенными воздушными линиями электроснабжения лучше установить дифавтомат с номиналом 4500 А.

7 – в маленькой квадратной рамке, обычно под номинальной отключающей способностью или рядом с ней указывается цифрой класс токоограничения. Это очень важный параметр, говорящий о том, сколько времени займет срабатывание защиты от КЗ, начиная от размыкания контактов и до полного гашения возникающей при этом электрической дуги. Понятно, что чем быстрее это произойдет, тем короче и менее разрушительным будет воздействие короткого замыкания на электропроводку.

Различают три класса:

  • 1 класс – гашение дуги занимает более 10 миллисекунд. Про такие АВДТ говорят, что они не имеют токоограничения, и этот показатель на корпусе, как правило, вообще не указывается.
  • 2 класс – гашение электрической дуги происходит за 6÷10 мс.
  • 3 класс – 2.5÷6 мс. Такие приборы – самые совершенные, но и наиболее дорогие. Но при наличии финансовой возможности предпочтение все же лучше отдавать именно им.

8 и 9 – клеммы для подключения проводов. Важно – должны соблюдаться два условия.

  • Во-первых, фазе и нулю отведены свои позиции, и нарушать это правило – недопустимо. Ноль всегда будет обозначен буквой N, фаза может указываться как буквенным обозначением, так и цифрами.
  • Во-вторых, обязательно соблюдается направление подключения, то есть вход со стороны линии электропитания и выход в сторону нагрузки. Это может указываться текстом, или, для фазы – цифрами. Например, 1 – вход, 2 – выход в сторону нагрузки.

А вот «правило», например, что вход всегда сверху, а фаза, скажем, слева – это полнейшее заблуждение. Можно встретить массу примеров с совершенно противоположным размещением по обоим критериям. Так что оценивать правильность нужно исходя из конкретных особенностей приобретенного прибора.

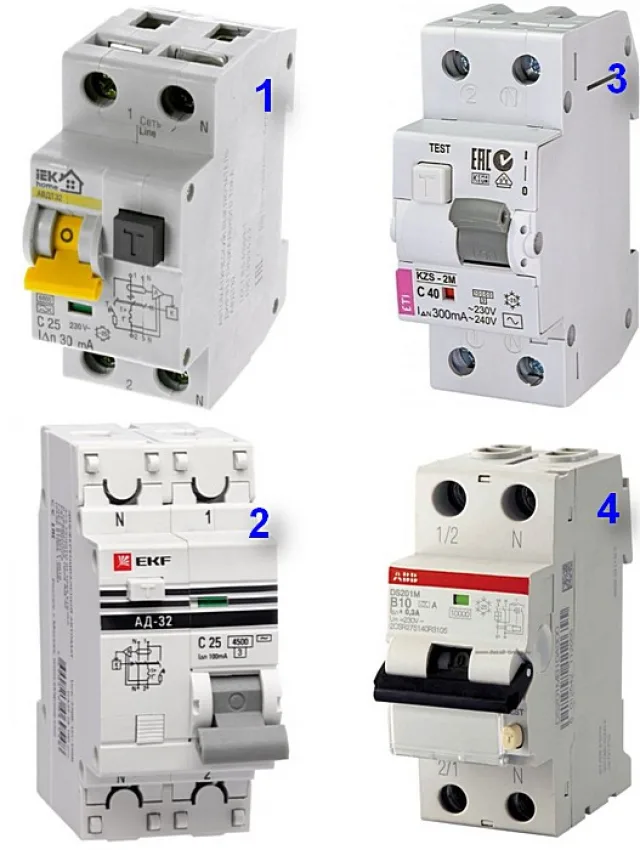

В подтверждение сказанному – различные варианты размещения клемм для подключения проводов
В подтверждение сказанному – различные варианты размещения клемм для подключения проводов

Обратите внимание на иллюстрацию:

1 – вход со стороны сети сверху, фаза расположена слева.

2 – при верхнем входе фаза должна подключаться справа.

3 – провода со стороны сети подключаются снизу, фаза – слева.

4 – допускается подключение подводящих проводов как сверху, так и снизу.

Но в любом варианте имеется и жёсткое правило: если фаза от сети подключается сверху, то и ноль также в обязательном порядке должен быть подключён с той же стороны. И наоборот. В противном случае дифференциальный трансформатор, оценивающий наличие тока утечки, просто не станет работать, а дифавтомат будет постоянно выбивать.

Узнайте, почему выбивает автомат, а также ознакомьтесь с причинами при включении и в щитке, из нашей новой статьи на нашем портале.

10 – клавиша (рычаг) включения дифавтомата. Дополнительно может иметься световой или цветовой индикатор его рабочего или выключенного положения (поз. 11).

12 – кнопка «тест». После установки и подключения АВДТ в обязательном порядке проводится проверка его работоспособности в плане реакции на ток утечки. При нажатии на кнопку тестирования внутри замыкается цепь, имитирующая указанный номинал тока утечки. Если прибор исправен, то это вызовет его отключение. Подобные проверки рекомендуют проводить с определенной периодичностью, например, раз в месяц.

13 – индикатор причины срабатывания дифференциального автомата. Такая опция, к сожалению, имеется далеко не во всех моделях. Именно эта причина зачастую становится определяющей при выборе – установить ли АВДТ или связку УЗО+АВ. Там все ясно – сработало УЗО – ищи место и причину утечки. Вырубило автомат – значит, или перезагрузка, или короткое замыкание. А вот с АВДТ провести диагностику и выявление причин срабатывания бывает сложнее.

Поэтому приборы со  встроенным индикатором причины отключения выглядят предпочтительнее. Обычно это флажок, положение которого относительно корпуса скажет о причине. Например, остался утопленным – выключение вызвано перегрузкой. Вышел за уровень корпуса наружу – АВДТ отреагировал на утечку тока.

14 – на корпусе АВДТ обычно наносится его принципиальная электрическая схема. При желании в ней несложно разобраться. Кстати, она же может подсказать, является ли прибор электронным, или в нем применена электромеханическая схема. Например, если тестовой подсказки на корпусе нет (а она зачастую используется), то о том, что прибор электронный, скажет треугольник (знак усилителя) в схеме.

Электронные АВДТ – более компактные и чувствительные. Но зато электромеханические – значительно надежнее, так как не требуют источника питания.

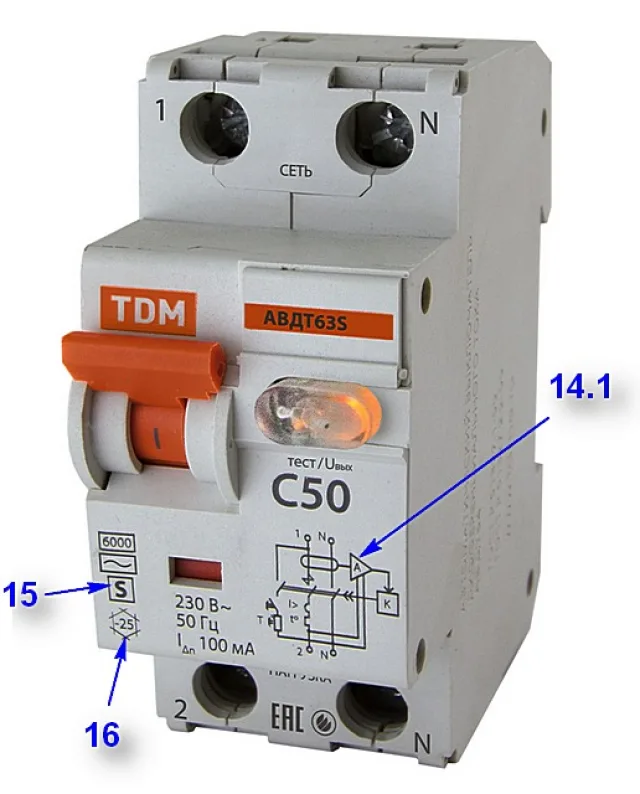

Еще несколько важных обозначений, на которые порой приходится обращать внимание.
Еще несколько важных обозначений, на которые порой приходится обращать внимание.

15 – символ «S» говорит о том, что прибор – селективного типа. То есть, в отличие от обычных дифавтоматов его срабатывание осуществляется с определенной задержкой. Это бывает важным для установки дифавтомата на вводе, когда в иерархической схеме за ним будут располагаться другие приборы дифференциального типа. То есть при возникновении утечки на одной из линий, оснащённой собственным АВДТ или УЗО, сработает защита только на ней, а селективный просто «не успеет» отреагировать на это. В итоге отключится только линия с неполадкой, а остальные участки домашней сети останутся в рабочем состоянии.

16 – значок в форме стилизованной снежинки говорит о том, что прибор может размещаться в уличном распределительном щитке. Число внутри шестиугольника – это предельно допустимое значение отрицательной температуры.

Установка и подключение дифавтомата

Электромонтажные работы

Здесь, по сути, сложно выделить какие-либо особенности, отличающие установку дифференциального автомата от автоматического выключателя или УЗО. Поэтому – вкратце:

  • Естественно, все электромонтажные работы проводятся только в обесточенном щите. И в этом нужно убедиться, чтобы быть уверенным в безопасности на все 100%.
  • С тыльной стороны любого дифавтомата имеет фигурный паз для крепления прибора на стандартной DIN-рейке. То есть АВДТ надевается верхним выступом этого паза не рейку в планируемом месте установки, а затем подается вперед. Снизу имеется подпружиненная защелка, которая при нажатии захватит нижний выступавший край DIN-рейки, и прибор будет зафиксирован на ней.

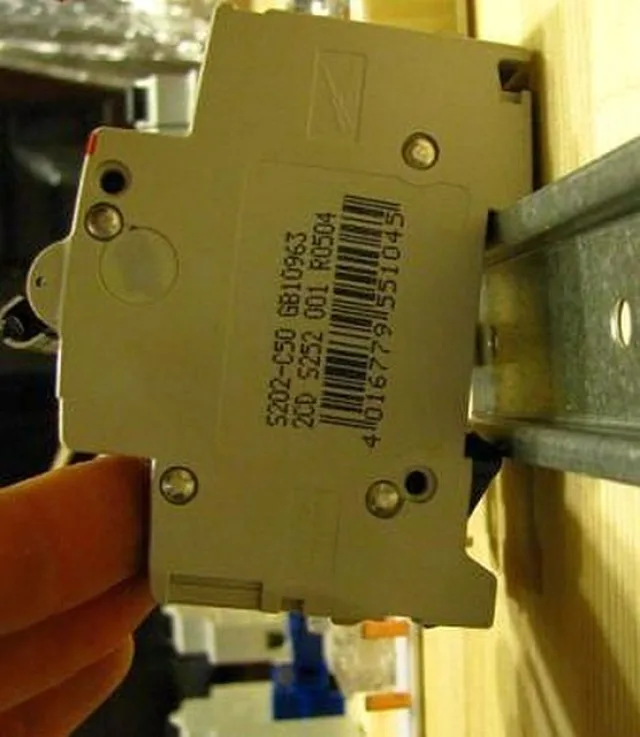

Установить современные выключатели на стандартную DIN-рейку — минутная задача, не требующая ни специального инструмента, ни приложения больших усилий.
Установить современные выключатели на стандартную DIN-рейку — минутная задача, не требующая ни специального инструмента, ни приложения больших усилий.
  • Если в этом имеется необходимость, можно зафиксировать расположение выключателя на самой рейке, чтобы не допустить его смещения вдоль нее. Для этого применяются специальные фиксаторы, металлические или пластиковые, которыми «подпирают» выключатель с одной или обеих сторон, в зависимости от соседства с другими приборами или отсутствии такового.

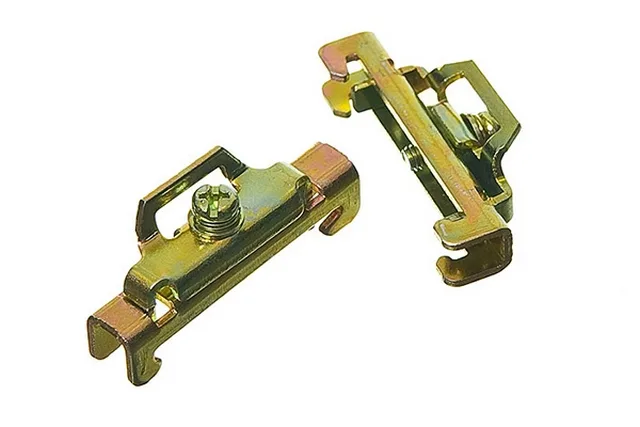

Металлические фиксаторы положения установленного на DIN-рейку прибора
Металлические фиксаторы положения установленного на DIN-рейку прибора
  • Производится зачистка подключаемых к дифавтомату проводов. Лучше всего это производить специальным съемником изоляции – не повреждается сам проводник. Зачистка проводится на длину в 8÷10 мм от конца провода.

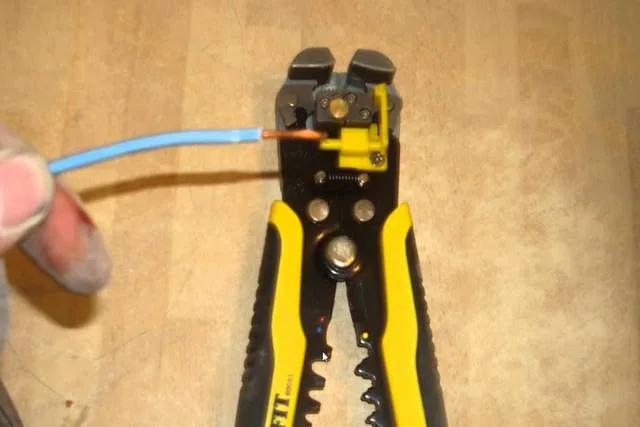

Провода рекомендуется зачищать с помощью специального съемника изоляции
Провода рекомендуется зачищать с помощью специального съемника изоляции
  • После очередной тщательной проверки правильности расположения подходящих от сети и отходящих в сторону нагрузки проводов, производится их поочерёдное подключение к клеммам.

Для этого вначале ослабляется, слегка выкручивается винт клеммы. Затем зачищенный конец провода (или обжатый наконечник) заводится в клемму, так, чтобы не снаружи не оставалось открытого участка без изоляции. Затем с приложением должного усилия производите затяжка винта и проверка надежности соединения. Провод должен быть закреплен без малейшего намека на возможный люфт в клемме, не поддаваться на выдергивающее усилие.

  • После затяжки всех клемм и еще одной визуальной проверки правильности коммутации проводов, можно включить сеть, чтобы провести тестирование дифавтомата. Во-первых, он должен включиться и удерживаться в таком положении. Если он срабатывает сразу, в схеме допущена какая-то ошибка. Во-вторых, при включённом АВДТ нажимают на его кнопку «тест» – это должно сопровождаться мгновенным срабатыванием защиты.

Итак, совершенно очевидно, что сам по себе монтаж дифференциального автомата в щите никакой чрезвычайно большой сложности не представляет. В основном соблюдаются правила, присущие для электромонтажа любых приборов с установкой на DIN-рейку.

Как правильно собрать распределительный щит?

Профессионализм настоящего специалиста-электрика всегда выдает высокое качество, аккуратность и, если хотите, даже эстетичность монтажа электрического распределительного щита. При выполнении этой непростой задачи необходимо придерживаться определенных правил и учитывать многочисленные нюансы. Подробно о монтаже распределительного щита читайте в специальной публикации нашего портала.

Так что главная загвоздка при установке дифференциальных автоматов кроется не в установке их на рейку и подключении проводов к клеммам. Основная проблема — это правильное расположение защитного устройства в самой схеме квартирной электросети.

Схемы подключения дифференциальных автоматов.

При установке дифференциальных автоматов может использоваться несколько схем. Каждая из них обладает своими особенностями и, часто, недостатками.

Посмотрим на основные применяемые варианты.

Единственный дифавтомат на вводе

Схема такова – на вводе до счётчика установлен двухполюсный автоматический выключатель, а после – дифференциальный автомат, который «обслуживает» все линии внутренней проводки в доме или квартире. Других приборов дифференциальной защиты нет – на каждой из линий просто установлен автомат нужного номинала от коротких замыканий и перегрузки.

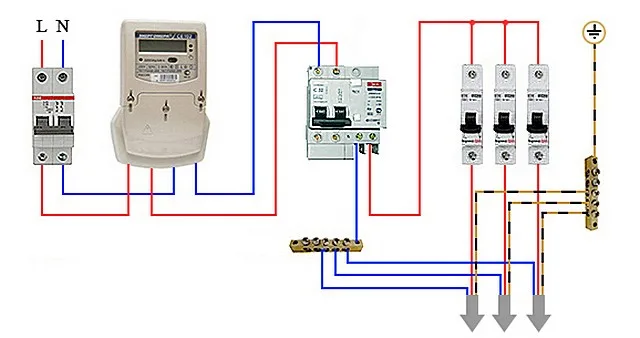

Единственный дифференциальный автомат установлен на вводе сразу после счетчика.
Единственный дифференциальный автомат установлен на вводе сразу после счетчика.

Схема, безусловно, работоспособная, но к ней сразу возникает ряд вопросов.

  • Первое. Раз каждая линия защищается автоматическим выключателем, то стоит ли перед ними по иерархии схемы устанавливать АВДТ? Получается, что способности дифавтомата реагировать на перегрузку или на короткое замыкание – остаются совершенно невостребованными. Видимо, здесь бы хватило и просто УЗО, которое при равных номиналах практически всегда дешевле АВДТ.
  • Второе. Нет никакой ясности с номиналом дифференциального тока. Если поставить, скажем, на 10 или 30 мА, то при нескольких линиях даже совершенно неопасные утечки могут в сумме вызывать частое ненужное срабатывание защиты. Если же номинал завысить, скажем, до 100 мА, то, по сути, линии остаются не защищёнными от уже очень опасных токов утечки.
  • Третье. Отыскать проблемный участок сети, вызывающий срабатывание защиты, будет очень проблематично.

Одним словом, схема очень далека от совершенства, и использовать ее – вряд ли разумно.

Дифавтоматы на выделенных линиях

В этой схеме, безусловно, более надежной в работе, дифференциальный автомат устанавливается на каждую линию, нуждающуюся в защите от токов утечки. Как уже говорилось выше, некоторые линии не требуют такой защиты, и их можно оставить только «под охраной» автоматических выключателей, на случай КЗ или перегрузки.

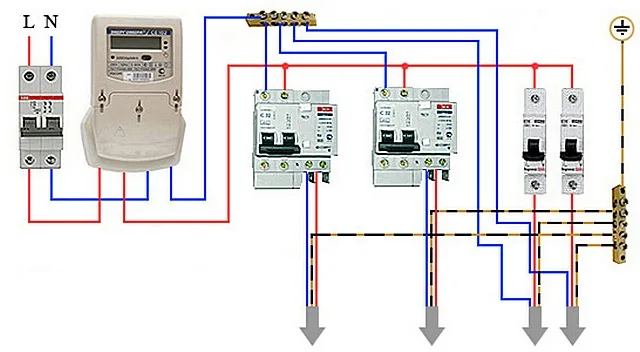

Важные линии защищены индивидуальными дифференциальными автоматами
Важные линии защищены индивидуальными дифференциальными автоматами

Понятно, что такой подход потребует уже более значительных материальных затрат. Но зато и безопасность на высоте, и локализация участка с неисправностью значительно упрощается. При выбивании одного из дифавтоматов все остальные линии продолжают работать в штатном режиме.

Селективная схема с противопожарной дифференциальной защитой

УЗО или дифавтомат способны не только защищать человека от электротравм при токах утечки. При значительной утечке, измеряемой уже сотнями миллиампер, велика вероятность возникновения пожароопасной ситуации. И такое зачастую случается, причём, как правило, в самих распределительных щитах. Повреждения изоляции проводов и перемычек, нарушение правил или небрежность при выполнении монтажа — все это может привести к возникновению токов утечки, способных вызвать сильный локальный нагрев проводки со всеми вытекающими негативными последствиями.

Поэтому одной из мер по недопущению подобных явлений является установка так называемого противопожарного УЗО (или дифференциального автомата), размещаемого на вводе в «верхушке» всей иерархии схемы, сразу после вводного автомата и счетчика электроэнергии. Здесь разговор идет не столько о защите человека от поражения током, сколько о других задачах:

  • Это защита вводного кабеля и всей «начинки» распределительного щита от возможных токов утечки.
  • Защита тех линий, в которых не предусмотрена установка дифференцированных приборов.
  • Это дополнительная страховка на случай отказа или полного выхода из строя нижестоящих по иерархии схемы УЗО и дифавтоматов.

При использовании в качестве такой защиты АВДТ, общая схема может выглядеть, например, так:

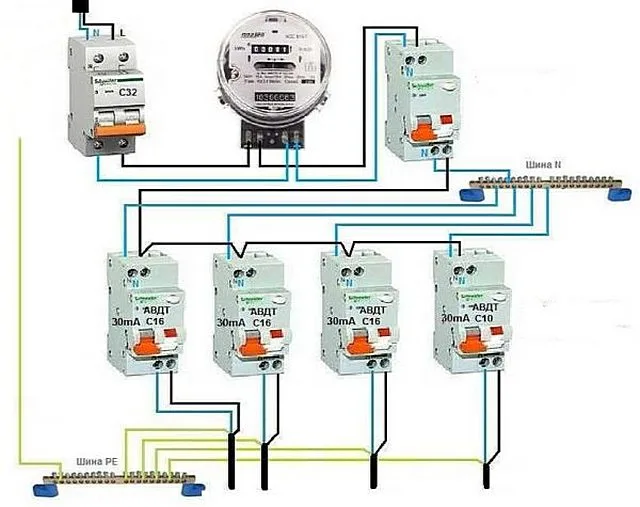

Селективная схема с общим противопожарным УЗО или АВДТ на входе
Селективная схема с общим противопожарным УЗО или АВДТ на входе

На схеме не показано, но, как мы видели раньше, некоторые линии могут не нуждаться в дифференциальной защите и иметь только автоматические выключатели в разрыве фазы.

При таком подходе необходимо учитывать, что для корректной работы схемы должны быть выполнены следующие условия:

  • Номинал дифференциального тока срабатывания противопожарного УЗО или АВДТ должен быть как минимум втрое выше уставки дифавтоматов, расположенных ниже по иерархии. Вот для этих целей и выпускаются АВДТ или УЗО, рассчитанные на ток утечки в 100, 300 или 500 мА.
  • Время срабатывания тоже должно отличаться в бо́льшую сторону как минимум втрое. А вот это достигается установкой дифавтоматов селективного типа, то есть помеченных символом «S» — об этом говорилось выше.

Если эти условия не соблюсти, то работа схемы может превратить жизнь своих хозяев в постоянное мучение. Кого угодно «достанут» частые срабатывания АВДТ на входе с полным выключением всей домашней сети. И, естественно, с немалыми проблемами поиска повреждённого участка.

А при грамотном подборе дифавтоматов по такой схеме нарушения на одной из линий приведут только к ее отключению – остальные будут работать. Но если сработал селективный автомат, то это станет сигналом о наличии весьма серьёзной причины, поиск которой лучше начинать непосредственно от распределительного шкафа.

Противопожарный дифавтомат в трехфазной сети

Не столь часто, но все же встречается и такое, что в дом заводится трёхфазная линия питания. ее тоже можно и нужно защитить противопожарным АВДТ (УЗО).

Естественно, четырёх полюсный дифавтомат, рассчитанный для установки на трехфазную линию – это куда более сложное устройство, в  котором производится оценка дифференциальных токов и защита от перегрузки и КЗ для каждой из фаз. Но его установка подчиняется тем же правилам – на корпусе указывается расположение фазных проводов и общего нуля. Важно – не перепутать фазы на входе и выходе, чтобы работа была корректной.

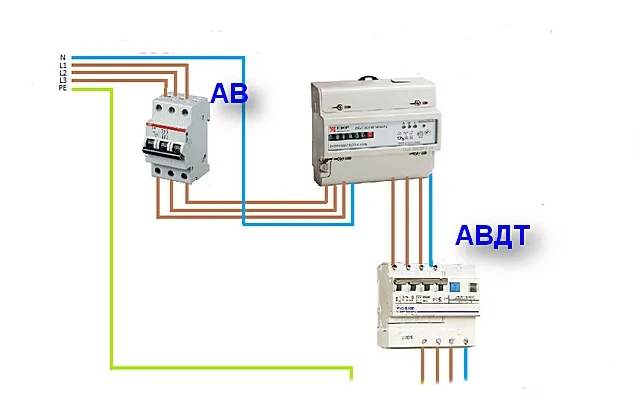

Противопожарный дифавтомат на входе трехфазной сети.
Противопожарный дифавтомат на входе трехфазной сети.

Схема приведена в усечённом виде. В дальнейшем фазы распределяются так, чтобы на каждую выпадала примерно равная нагрузка. И затем уже каждая фаза может делиться на отдельные линии, которые по мере необходимости защищаются АВДТ или парой УЗО с АВ. То есть  по том же принципу, что показывался выше.

Расширить информацию по схемам подключения дифференциальных автоматов поможет предлагаемое вниманию читателей видео:

Видео: Схемы подключения дифавтоматов с пояснениями мастера

Типичные ошибки при подключении дифференциальных автоматов

Имеет смысл обратить внимание читателей на те ошибки при установке дифавтоматов, которые допускаются довольно часто и приводят или к неработоспособности схемы, или даже к выходу прибора защиты из строя.

Описание ошибкиИллюстрацияХарактерные симптомы
При подключении дифавтомата нарушено указанное расположение проводов ввода и выхода на нагрузку (если модель не отличается универсальностью в этом вопросе)Оценка дифференциального тока проводится некорректно.
Бессистемное срабатывание, некорректная работа, отказ включаться.
Перепутано направление подключения проводов – фаза в одну сторону, ноль – в другую.Вместо взаимной компенсации, магнитные потоки на сердечнике дифференциального трансформатора накладываются, и контрольная обмотка определяет дифференциальный ток даже тогда, когда его нет.
Кнопка «тест» может работать нормально, но при включении нагрузки происходит мгновенное выключение АВДТ.
На каком-то участке схемы (неважно, каком) допущено объединение рабочего нуля с контуром заземленияУтечка тока заложена «по умолчанию».
АДВТ вообще невозможно включить – сразу срабатывает защита.
Ноль на нагрузку пущен не из АВДТ, а с общей шины, расположенной по схеме выше дифавтоматаОценка дифференциального тока некорректная.
АДВТ включается, тест проходит нормально, но при включении нагрузки происходит моментальное срабатывание защиты.
После дифавтомата нулевой провод не идет непосредственно на нагрузку, а возвращается на общую нулевую шину. И только потом идет на линию нагрузкиОценка дифференциального тока некорректная — по нулевому проводнику АВДТ ток практически не проходит.
Прибор включается, но тест не работает, а при попытке включить нагрузку мгновенно срабатывает защита
При использовании двух дифференциальных автоматов допущена ошибка – перепутаны нулевые провода разных линийОценка дифференциального тока на обеих линиях становится некорректной.
Дифавтоматы включаются, на прохождение теста реагируют нормально. Но любое подключение нагрузки хотя бы на одной линии приводит к срабатыванию защиты на обоих АВДТ.
Опять же при использовании двух (или более) дифференциальных автоматов – ниже по схеме допущено, ошибочно или намеренно, объединение нулей отдельных линийОценка дифференциального тока в обеих линиях выполняется некорректно.
АВДТ включаются, но при нажатии кнопки «тест» на любом из них – выключаются сразу оба. И при подключении нагрузки к любой линии сразу происходит срабатывание дифференциальной защиты на обоих приборах.

*  *  *  *  *  *  *

Итак, были рассмотрены устройство и классификация автоматических выключателей дифференциального тока, основные схемы их включения домашней или квартирной электросети, часто допускаемые ошибки при их коммутации.

Напоследок можно добавить, что дифавтоматы все же не пользуются особой любовью электриков. Многие мастера предпочитают обходиться установкой защиты, собираемой из УЗО и автоматических выключателей. Схема получается более гибкой и ремонтопригодной, а учитывая высокую стоимость АВДТ – еще и более рентабельной.

Подробнее об этом можно почитать в специальной статье нашего портала, которая так и называется – «Что лучше, УЗО или дифавтомат?»

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
4.9
  • Сергей

    Ответить

    Из всего, что перепахал в тырнете — самая толковая и понятная.

  • Николай

    Ответить

    Очень полезная и понятная информация

Добавить комментарий
