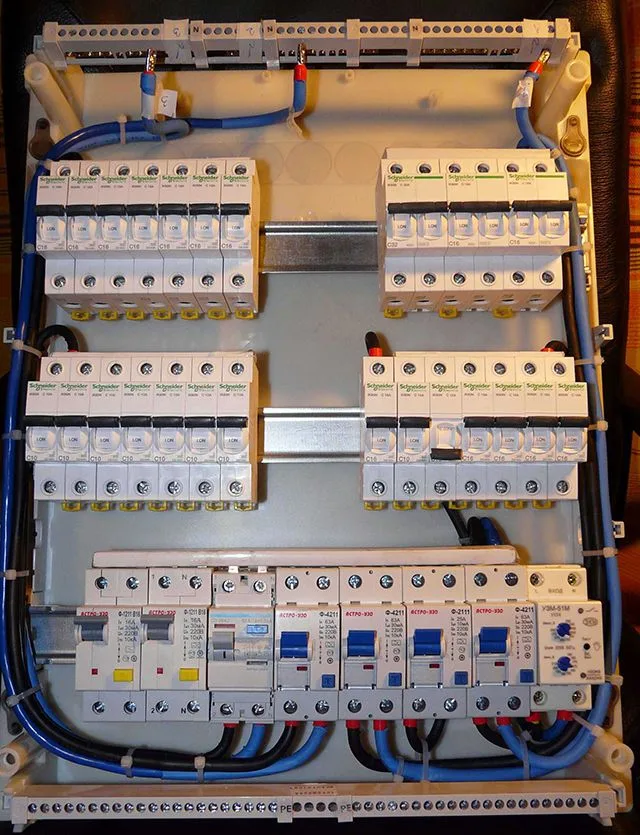

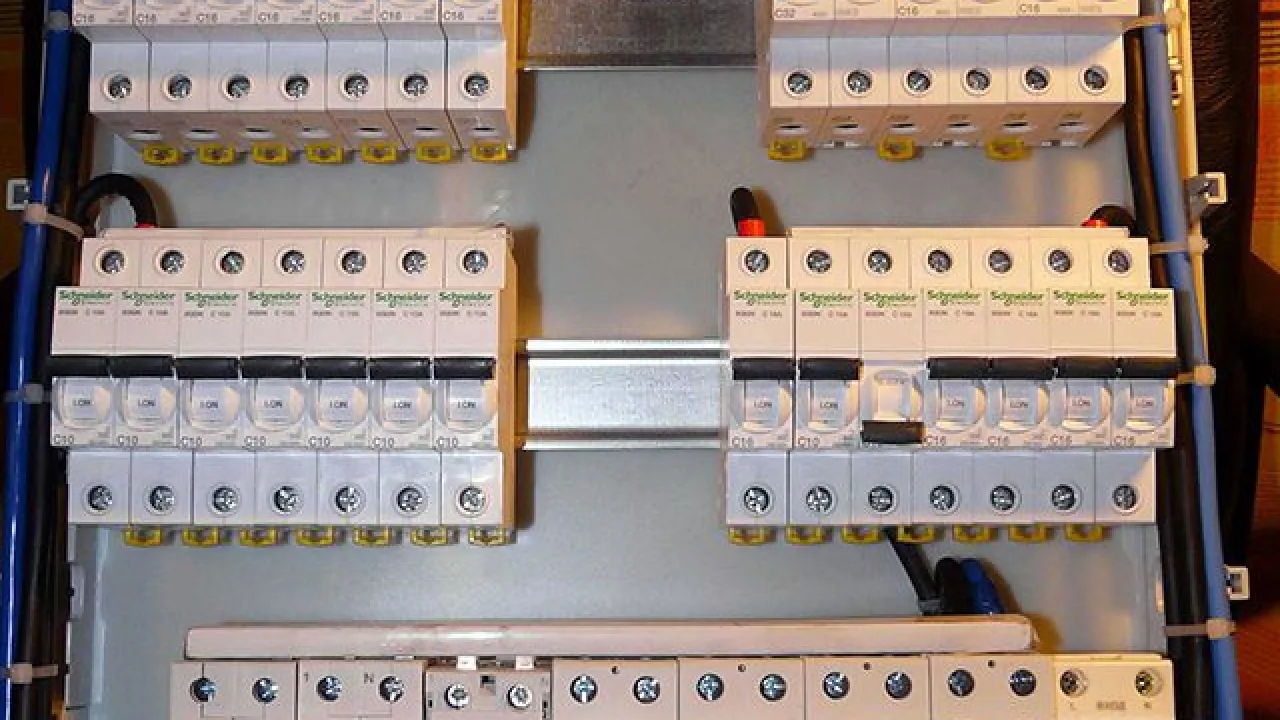

Сборка и монтаж электрического щита своими руками
Сборка и монтаж электрического щита своими руками

Что такое электрический щит и для чего он нужен?

Под термином электрический щит могут скрываться другие понятия. Он может называться уменьшительно-ласкательно — электрический щиток, распределительный щит (щиток) тоже его касается, а также главный распределительный щит, групповой щиток дома. Суть этого устройства от названия не меняется. Для чего же он предназначен?

  • Во-первых, электрический щит должен принять энергию от внешнего источника.
  • Во-вторых, электрощит для квартиры распределяет энергию по группам потребителей.
  • В-третьих, это устройство должно защитить электропроводку дома от коротких замыканий и высоких нагрузок тока.
  • В-четвертых, современные щитки следят за качеством поступающей энергии и, в случае необходимости, реагируют на это сами или подключают прочие приборы.
  • И, наконец, электрический щит дома должен обеспечивать безопасность, спасать людей и животных от поражающих факторов электрического тока.

На маленькое по габаритам устройство возложено много важных функций. Именно поэтому отношение к электрощиту дома должно быть самое серьезное и вдумчивое. И без расчетов, и без науки здесь никак не обойтись. Но вся сложная и трудная для понимания наука может быть предложена в виде нескольких рекомендаций, которые просто помогут сделать все правильно. Перейдем к делу.

Принципы распределения электрического тока по группам

Естественно, что электрический ток, приходящий в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита с УЗО (устройствами защитного отключения) и автоматами защиты для квартиры.

  • Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в электрощите должен стоять автомат — выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от электрощита с УЗО и автоматами защиты к потребителю цельным отрезком кабеля.
  • Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются как отдельная группа кабелем с сечением 2,5 мм2: ВВГнг или NYM 3*2.5 мм2. В электрощитке каждая линия защищается автомат — выключателем (АВ, автоматом), рассчитанным на силу тока 16 Ампер. Для освещения можно использовать остальные, более доступные кабели, которые подходят специально для света.

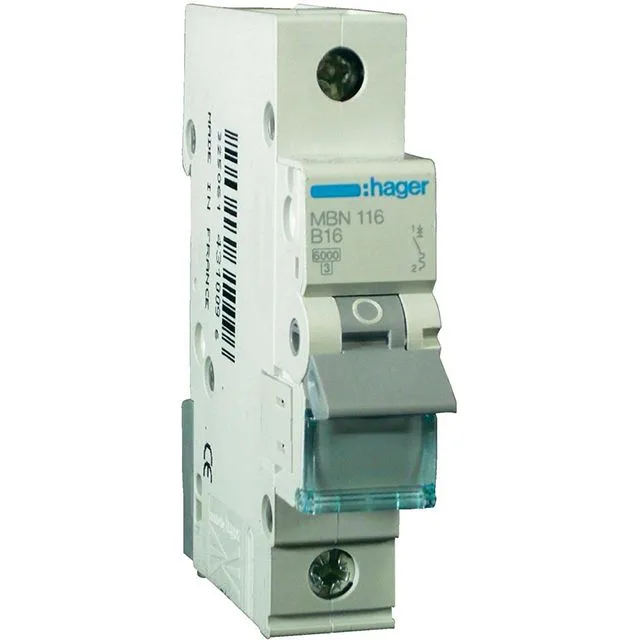

Автоматическими выключателями на 16 А защищаются все розеточные линии
Автомат — выключателями на 16 А защищаются все группы розеток
  • Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм2, соответственно, и номинал автомата защиты в электрощите для квартиры должен уже быть силой тока 20 Ампер и выведен в отдельную группу. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм2 и автомат — выключателя с силой тока 32 Ампера.

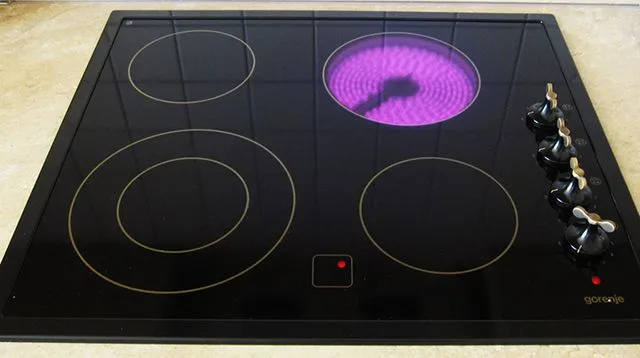

Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии
Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии
  • Линии на розетки лучше всего распределять таким образом – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм2 (ВВГнг или NYM) По дороге эта линия на розетки может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат на розетки (или он отключится сам).
  • Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм2. Каждая линия освещения должна в щитке с УЗО и автоматами защищаться автоматом, рассчитанным на силу тока в 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрощитов и установке проводки дома из желания сэкономить закупают дешевые автомат — выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий группы начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке отдельная группа — линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм2, находящийся под защитой автомата, рассчитанным на силу тока в 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм2. По независящим от хозяев причинам произошло замыкание, например, сосед сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм2 уже критично, а для сечения в 1,5 мм2 является нормальным. Провод сильно разогревается, изоляция плавится, а АВ, рассчитанный на силу тока 10 Ампер, не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии группы не должно снижаться! Использование провода ПВС в подключении группы светильников вполне допустимо, но тогда он должен быть такого же сечения. Тогда пользоваться им будет безопасно, не боясь перегрузок и опасных условий.

Видео: Электропроводка. Как разделить на группы

Составление схемы электрического щита с УЗО и автоматами защиты

Проектирование электропроводки для квартиры в целом и электрощита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это сначала составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.

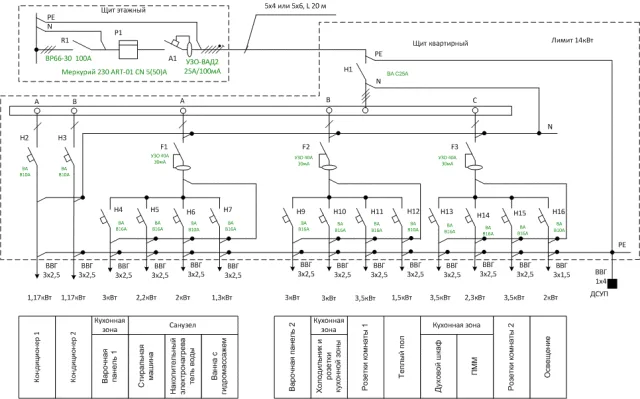

Однолинейная схема электрического щита может показаься непонятной только вначале
Однолинейная схема электрического щита может показаься непонятной только вначале

С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств H1 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автомат защиты, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. H2, H3,….H16 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения, – УЗО. В верхней левой части схемы показан этажный щит для квартиры, где установлен вводной автомат на 100 Ампер, электронный счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Этот прибор лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

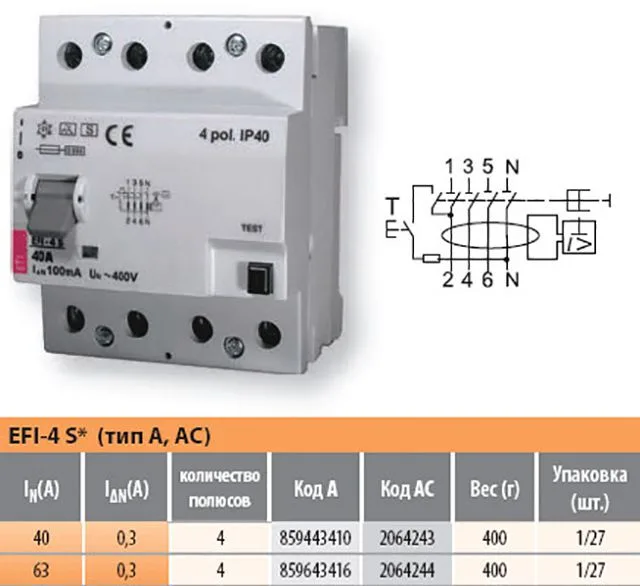

Селективное УЗО
Селективное УЗО

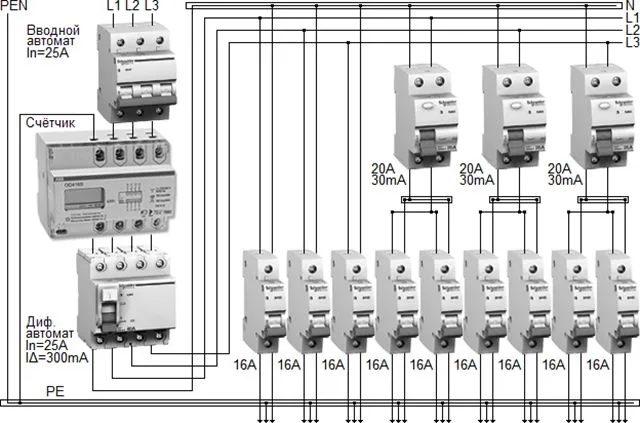

Для более понятного восприятия схемы электрического щита ее можно посмотреть в более привлекательном виде, где разрисованы все проводники и все устройства.

В таком виде схема электрощита более понятна
В таком виде схема электрощита более понятна

В верхней правой части щита показана группа из трех УЗО, а в нижней 9 автоматических выключателей.

Необходимо ли УЗО в электрическом щите для квартиры?

Однозначный ответ на этот вопрос только один – да, оно необходимо, как и автомат! Все силовые выделенные линии, при этом те, что идут на розетки, тоже должны быть «под надзором» УЗО. Что нужно про него знать и по какому принципу выбирать?

  • Для силовых линий, а также тех, что идут на розетки следует выбирать УЗО с дифференциальным током срабатывания 30мА. Причем номинальный рабочий ток УЗО на розетки не должен быть меньше, чем у автомата защиты, а лучше, если ток будет на ступень больше.
  • В «мокрых» помещениях для питания розеток в санузлах, гидромассажной ванны, стиральной машины, электрических теплых полов применяют УЗО с дифференциальным током 10 мА.
  • Как видно из схемы, под «крыло» одного УЗО можно поставить несколько линий (2—4), защищаемых автоматами. Тогда его называют групповым УЗО. При этом надо следить за тем, чтобы рабочий ток УЗО был примерно равен или был больше суммы номиналов автоматов защищаемых линий.
  • Применение дифференциальных автоматов защиты, то есть тех, кто объединяет в себе функции автоматов и УЗО, не оправдано с экономической точки зрения. Лучше приобретать УЗО и автоматы отдельно. Дифференциальные автоматы отдельно есть смысл ставить при недостатке места в электрическом щитке или для защиты особо важных линий. Например, электрические теплые полы в санузлах. Тогда УЗО уже не потребуется.

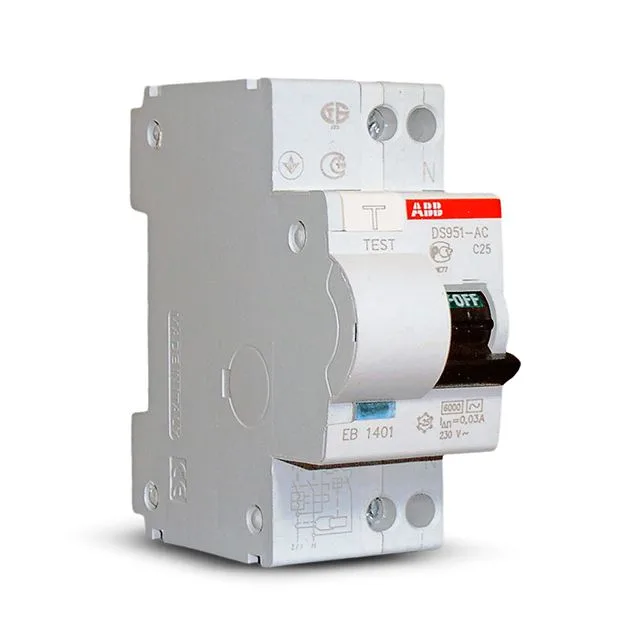

Дифференциальный автомат объединяет в себе функции УЗО и автоматического выключателя
Дифференциальный автомат объединяет в себе функции УЗО и автомата

После того, как схема электрощита уже разработана, желательно все равно проконсультироваться со специалистом, так как очень много в этих вопросах «подводных камней», которые новичок может не учесть.

Как рассчитать количество мест в электрическом щите?

Все оборудование, которое монтируется в современный электрический щит, от УЗО до автоматов, имеет стандартные унифицированные размеры. Все основные элементы располагаются на DIN-рейке, специальном металлическом профиле шириной 35 мм. Единицей такого размера является модуль или место, которое занимает однополюсный автомат защиты, имеющий ширину в 17,5 мм. И одной из самых главных характеристик электрического щита является количество модулей или мест. Как узнать сколько нужно модулей? Очень просто, надо пересчитать нужное количество по схеме, используя справочную таблицу.

ИллюстрацияНаименованиеКоличество модулей (мест)
1Однополюсный автоматический выключатель1 модуль (17,5 мм)
2Однофазный двухполюсный автоматический выключатель2 модуля (35 мм)
3Трехполюсный автоматический выключатель3 модуля (52,5 мм)
4Однофазное УЗО2 модуля (35 мм)
Processed by: Helicon Filter;Трехфазное УЗО4 модуля (70 мм)
6Однофазный дифференциальный автомат2 модуля (70 мм)
8Клеммник на DIN-рейку1 модуль (17,5 мм)
7Счетчик электроэнергии модульного исполнения6—8 модулей (105—140 мм)
9Розетка модульная на DIN-рейку3 модуля (52,5 мм)
10Реле напряжения3 модуля (52,5 мм)

Авторы статьи настоятельно рекомендуют не пожалеть 3 модуля и смонтировать в щиток розетку модульную. Она нужна для того, чтобы при ремонтных работах можно было бы отключить все линии и спокойно подключить электроинструмент к щитку через удлинитель.

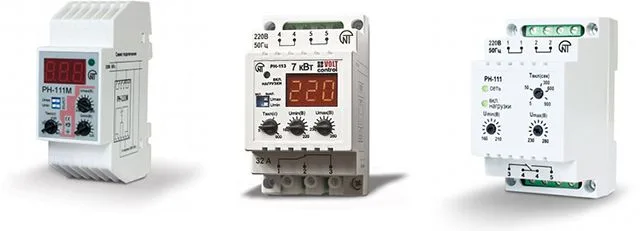

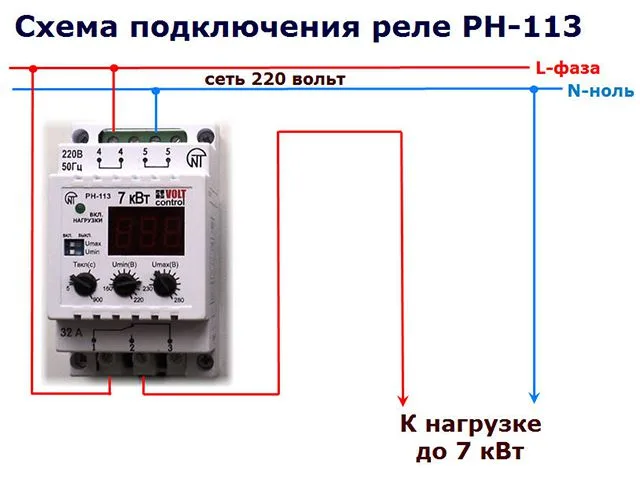

Также рекомендуется к применению реле напряжения, следящее за его значением в сети. Если оно выходит за нормальные рамки – реле по требованиям безопасности отключает нагрузку, а по прошествии определенного времени опять включает. Это позволяет сохранить ценных потребителей электроэнергии требовательных к напряжению в сети.

Пример расчета числа мест в электрическом щите

В первую очередь для более полного понимания расчета приведем пример схемы, а затем начнем считать количество модулей в простом электрическом щите, схема которого представлена на рисунке.

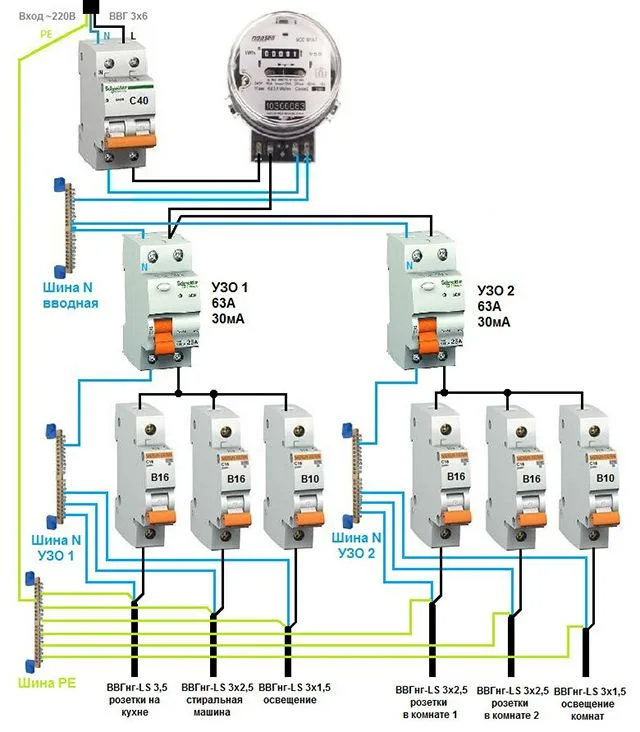

Пример простой схемы электрического щита
Пример простой схемы электрического щита с несколькими модулями

Представлена схема простого квартирного однофазного щита, в котором смонтирован счетчик электрической энергии. Ввод сделан кабелем ВВГнг 3*6 мм2. Подсчитаем количество модулей в зависимости от количества осветительных приборов, розеток и т.д.

  • На вводе двухполюсный автомат 2 модуля.
  • Далее счетчик +6 модулей, в итоге 8.
  • Два УЗО +4 модуля, в итоге 12.
  • Шесть автоматов защиты однополюсных, значит 12+6=18 мест.
  • Две нулевые шины для УЗО 1 и УЗО 2, значит 18+2=20.

Вводная нулевая шина и шина PE, как правило, входят в комплект хороших щитков, и они не крепятся на DIN-рейке, а располагаются сверху и снизу корпуса. Получается, то даже для простого щитка уже требуется 20 мест. Но специалисты всегда рекомендуют брать щиток с запасом, на случай добавления линий, да и чтоб в щите не было все забито «под завязку». Поэтому ближайший по количеству – это бокс на 24 места, а еще лучше приобрести на 36 мест.

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

  • Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

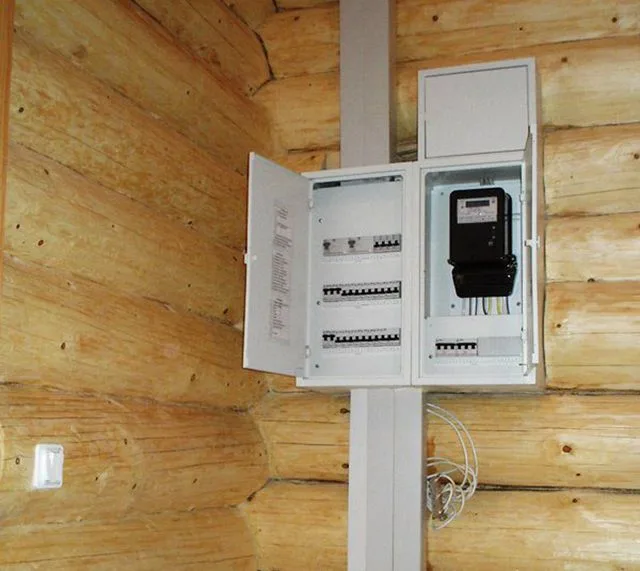

В деревянных домах целесообразно применять электрические щиты наружной установки
В деревянных домах целесообразно применять электрические щиты наружной установки
  • Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.
Встраиваемый электрический щит
Встраиваемый электрический щит

По материалу корпуса электрические щиты подразделяются на:

  • Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
  • Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Как правило, они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

  • Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже и подключении. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
  • Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. По этой теме лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.

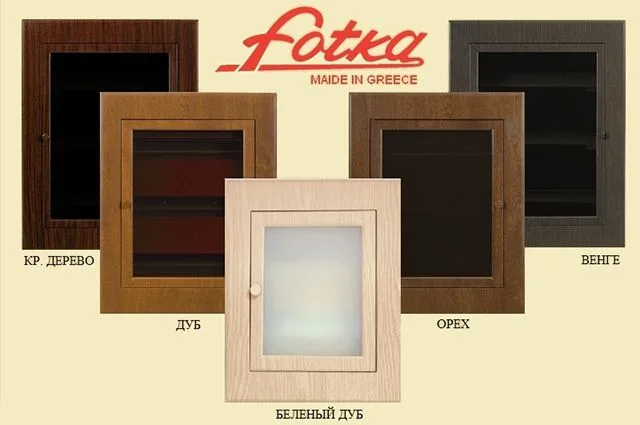

Такие электрические щиты могут стать украшением интерьера
Такие электрические щиты могут стать украшением интерьера
  • В-третьих, у каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
    • В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь установить в щиток. Это очень помогает при сборке.
    • Организация и фиксация входящих кабелей.
    • В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
    • Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
    • В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает установку.
  • И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Узнайте, как правильно подключить электросчетчик  однофазный, а также ознакомьтесь с теорией и практикой, из нашей новой статьи на нашем портале.

Как выбрать модульное оборудование в электрический щит?

До момента покупки уже должна быть составлена и согласована со специалистами схема электрического щита, где указаны все номиналы модульного оборудования, но вряд ли будет указан производитель и сопутствующие вроде-бы «несущественные» мелочи, которые очень пригодятся. Что намерены сказать авторы статьи читателям нашего портала?

  • У электриков с большим стажем есть только несколько производителей модульного оборудования: ABB, Schneider Electric, Hager, Legrand, Merlin gerin. Это всемирно признанные компании производящие высококлассное оборудование. Это нисколько не говорит, что все другие плохие. Просто эти – лучшие.
  • Все модульное оборудование лучше брать одного бренда, одной серии. Дело в том, что у одних производителей ширина модуля может быть 17 мм, у вторых 17,5 мм, а у третьих 18 мм. Это незаметно на 2—3 автоматах защиты или УЗО, а в ряду на 12 модулей может вылиться в несколько миллиметров. Могут возникнуть проблемы со стыковкой гребенками. Да, и любому хозяину будет приятно, открыв щиток, увидеть, что все аппараты и УЗО выровнены и радуют одной цветовой гаммой.

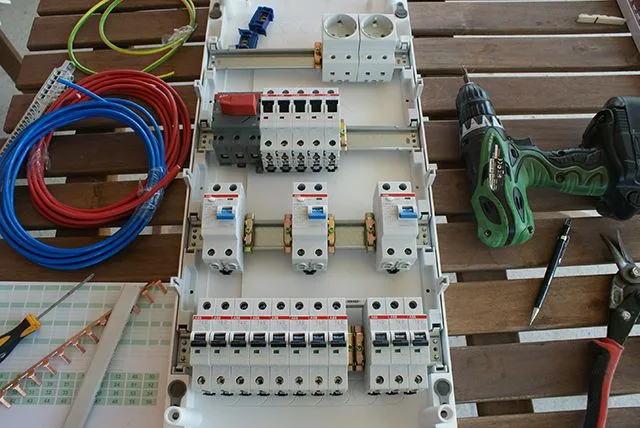

Электрощиты, собранные на модульном оборудовании одного производителя , смотрятся очень гармонично
Электрощиты, собранные на модульном оборудовании одного производителя , смотрятся очень гармонично
  • Для сборки щита понадобится еще монтажный провод ПВ1 или ПВ3 (ПуГВ) сечением не меньшим, чем вводной кабель. В большинстве случаев хватает 4 мм2 или 6 мм2. Много его не надо, двух-четырех метров должно хватить. Из цветовой гаммы лучше предпочесть белый, черный или красный цвет для фазы и синий для рабочего нуля. Нулевые и фазные проводники разделять по цвету обязательно.

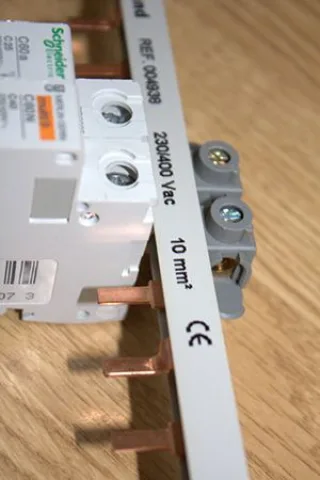

  • Для соединения модульных приборов между собой очень удобно использовать специальные гребенки – одно, двух или трехполюсные,- в зависимости от количества фаз электроснабжения и компоновки элементов в щите. Здесь тоже помощь специалиста будет не лишней. К гребенкам рекомендуется еще купить необходимое количество торцевых заглушек.

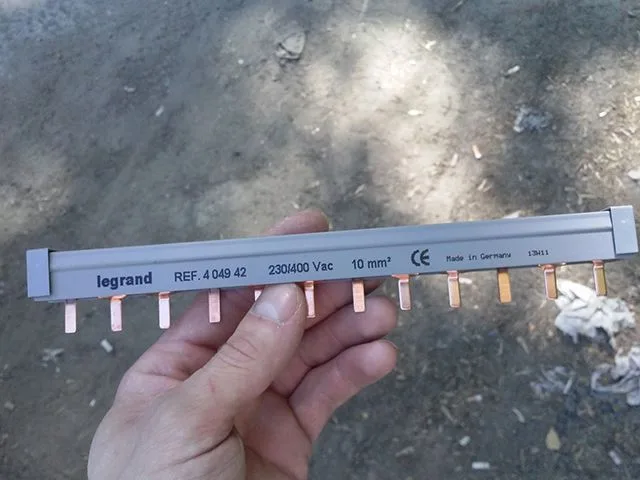

Шины-гребенки значительно экономят место в электрическом щите и облегчают монтаж
Шины-гребенки значительно экономят место в электрическом щите и облегчают монтаж и подключение

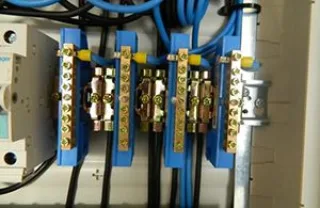

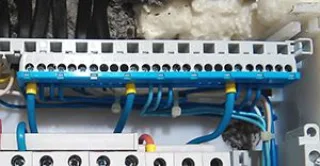

  • Если в схеме щита предусмотрены групповые УЗО, то к каждому из них необходимо приобрести нулевую шинку с креплением на DIN-рейку или другие предназначенные для них места.

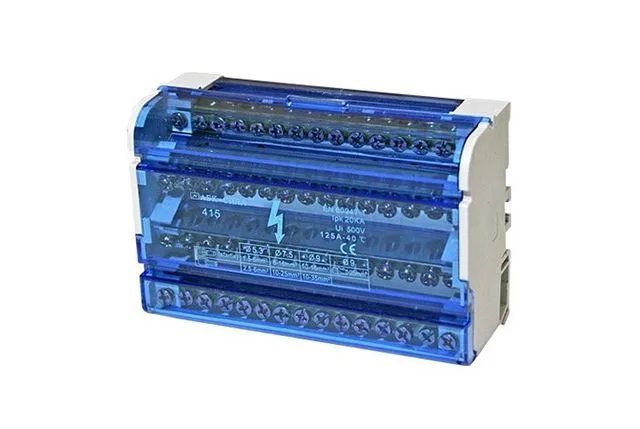

  • Хорошей альтернативой нулевым шинкам являются так называемые кросс-модули, которые представляют собой те же шинки, только смонтированные в общем корпусе и надежно изолированные друг от друга. Одним кросс-модулем можно заменить несколько нулевых шин, что сэкономит место в щите, сделает подключение более безопасным удобным.
Кросс-модуль в изолированном корпусе
Кросс-модуль в изолированном корпусе
  • Очень полезной деталью является ограничитель на DIN-рейку, который не позволяет модульным устройствам «разъезжаться» по сторонам. Если по краям на рейке есть ограничители, то при неполном заполнении ряда будет трудно при сборке удержать все приборы на месте, особенно когда работа будет вестись довольно жестким ПВ1 или ПВ3.
  • Для неиспользованных в щите мест понадобится необходимое количество заглушек, чтобы все внутренности щита после его окончательной сборки были надежно закрыты панелями.
  • Для фиксации кабелей и организации проводов внутри щитка во время сборки необходимы пластиковые стяжки хомуты, которых никогда не бывает много.

Читайте полезные рекомендации, как выбрать электросчетчики двухтарифные, в новой статье на нашем портале.

После этого можно приступать уже непосредственно к монтажу и сборке щита.

узо

Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

Сборка и монтаж электрического щита

Электрический щит сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа и подключения щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или придется проводить согласование, потребуется разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно установить щиток и проложить всю. проводку, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

  • Электрические щиты должны размещаться в хорошо проветриваемых помещениях с хорошим освещением, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
  • В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
  • Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
  • Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
  • Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола. В любом случае,

Чтобы установить корпус электрощита, необходимо:

ИллюстрацияОписание действий

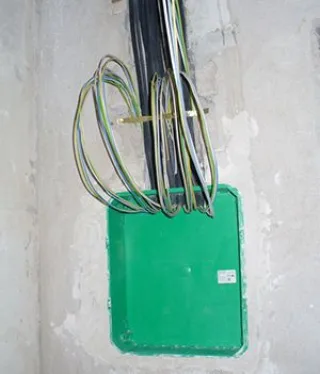

0Производится разметка места размещения электрощита: при помощи уровня прочерчивается горизонтальная линия низа и вертикаль одной из боковых сторон.
разметкаК плоскости стены прикладывается корпус щитка без дверцы и рамок, причем совмещаются нижние и боковые края. Корпус очерчивается по периметру маркером.

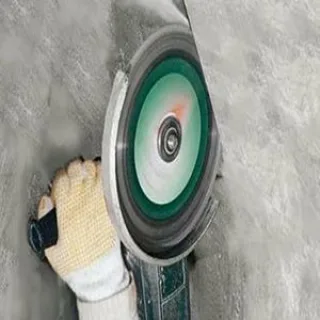

1Углошлифовальной машинкой (болгаркой) с алмазным диском по камню диаметром 230 мм делаются резы по периметру ниши. Применение средств защиты (маска, респиратор, перчатки) обязательно! При этом надо следить за тем, чтобы в каждом из углов диск дошел до середины на максимальную свою глубину. Новый диск 230 мм дает глубину реза около 9 см, что достаточно для большинства щитков. Так же делаются горизонтальные и вертикальные резы внутри периметра ниши с интервалом примерно 5 см.
2Перфоратором с зубилом постепенно выдалбливается вся внутренность ниши. Выравнивается дно. В случае необходимости применяется ручное зубило с молотком, для работы в труднодоступных местах.

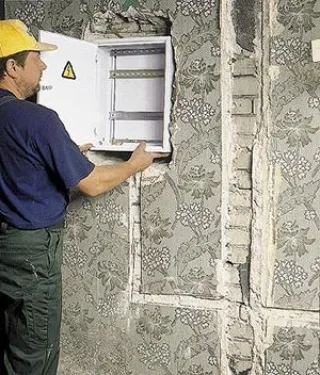

3Корпус щитка примеряется в нише, проверяется глубина и возможность его выравнивания по горизонтали и вертикали. При необходимости ниша доводится до нужных размеров.
4На щит ставится штатное, входящее в комплект поставки, крепление, затем щиток вставляется в нишу, выставляется по уровне и на стене делаются отметки для дюбелей.
дюбельПерфоратором бурятся отверстия под крепления, в них вставляются дюбеля, приставляется щиток и крепится дюбель-гвоздями к стене.
6Из щитка демонтируется рамка с DIN-рейками для последующей установки на них модульного оборудования.
7Полость между корпусом щитка и нишей можно заполнить какой-либо строительной смесью или профессиональной монтажной пеной.

Бывают случаи, когда в комплектацию щитка не входят крепления к плоскости стены. В этом случае можно крепить дюбелями через заднюю стенку, как правило, там есть для этого специальные места, которые необходимо заранее высверлить. Но, если за щитом в нише еще есть какое-то пространство, то главное не перестараться, чтоб не треснула задняя стенка щитка. Совершенно приемлемым является способ крепления в нише на алебастр или любой другой строительный раствор.

Организация ввода кабелей в электрический щиток

Этому вопросу не всегда уделяют особое внимание, хотя правильная организация ввода проводки в щиток в дальнейшем сильно облегчит монтаж и подключение модульного оборудования, позволит правильно организовать внутреннее пространство. Недаром авторы статьи говорили читателям о приобретении именно хороших щитков, где есть съемные крышки для кабельного ввода, которые позволяют выполнить ввод даже после установки щитка в нишу.

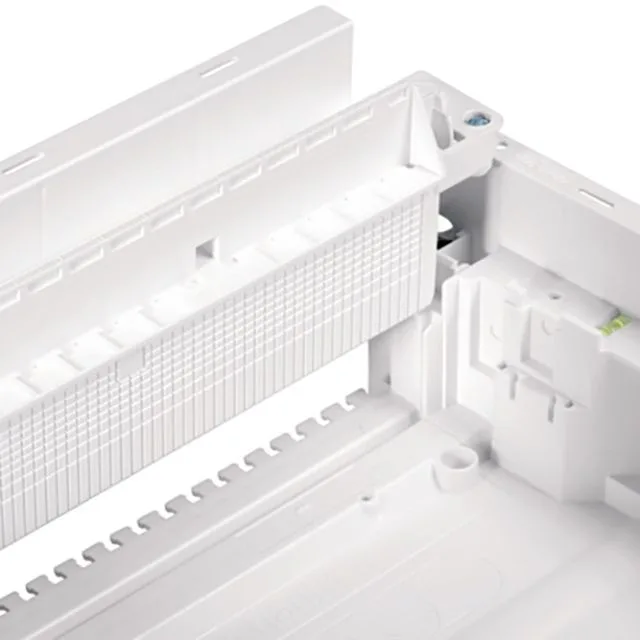

Съемная крышка кабельного ввода - верный признак хорошего щита
Съемная крышка кабельного ввода — верный признак хорошего щита

Как делается ввод в среднестатистических электрических щитах. На верхней и в нижней части щита (иногда и в задней) обычно находятся перфорированные отверстия, которые можно или выдавить пальцем или подрезать ножом. Как правило, они рассчитаны на стандартный размер – под гофротрубу 16 или 20 мм в диаметре. Надо просто выломать нужное количество отверстий и завести кабели внутрь.

Для навесного электрического щита это сделать достаточно просто: закрепил щит и методично один за другим заводишь кабели внутрь. А как быть, если щиток встраиваемый? Электрики со стажем знают, каково это — завести хотя бы пять моножильных кабелей в щиток, а потом крепить корпус в нише на алебастр, да еще и по уровню выравнивать. Работа не для слабонервных!

В очень плохих щитках вообще нет даже намека на технологические отверстия для ввода кабелей. Приходится самостоятельно выпиливать или высверливать, устанавливать специальные пластины и совершать другие действия, которых можно было бы избежать, если купить более дорогой, но несравнимо лучший щиток.

Другой проблемой ввода кабелей в щиток является его фиксация на входе в щиток. Проходя через технологические отверстия, кабель имеет определенную степень свободы, перемещаясь внутри большего, чем собственный диаметр отверстия или внутри гофротрубы, а это делает монтаж и подключение очень неудобными. Очень сложно организовать все провода внутри щита. Конечно, выход из этого есть. В штробу возле места ввода кабелей «накидывают» алебастр, который будет удерживать их. Так часто и делают, к сожалению.

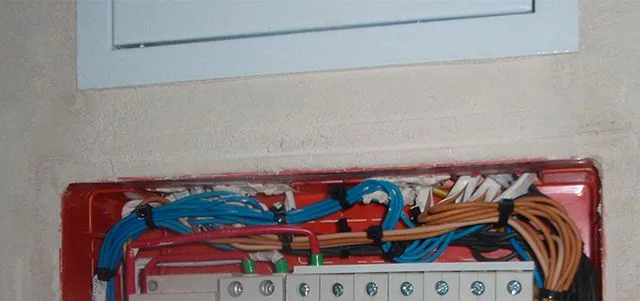

Фиксация входящих кабелей алебастром - не самое лучшее и современное решение
Фиксация входящих кабелей алебастром — не самое лучшее и современное решение

Теперь рассмотрим самый изящный и лучший способ, реализованный в хороших щитках. В месте ввода кабелей – сверху и снизу, — есть специальные съемные заглушки или сальниковые пластины, у разных производителей они называются по-разному. После монтажа щитка в нишу, пластина снимается и кабели спокойно заводятся внутрь. Как это делается?

  1. После снятия заглушки в щиток заводится, прежде всего, вводной кабель, причем так, чтобы место ввода было ближе всего к автомату ввода. Как правило, это верхний левый угол щитка. Если он в гофротрубе, то она срезается непосредственно перед вводом.
  2. Вводной кабель прикладывается к гребенке или к планке с проушинами (у разных щитков может отличаться) и фиксируется пластиковой стяжкой-хомутом. Концы стяжки обрезаются кусачками.

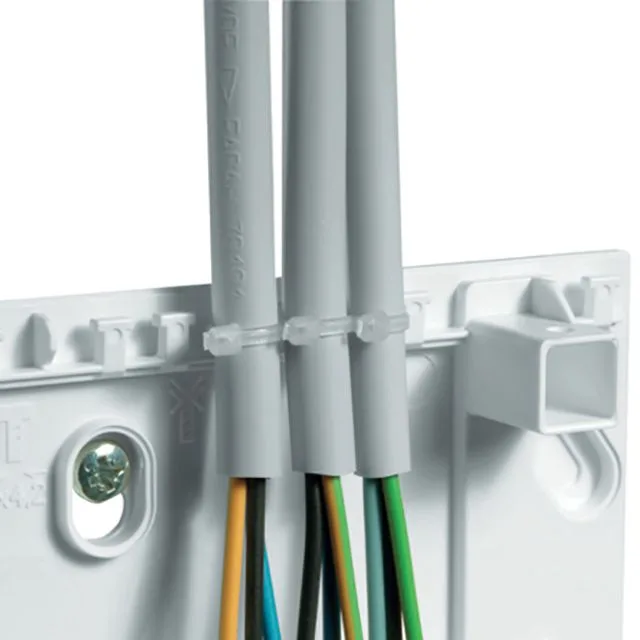

Фиксация кабелей на входе в хороший щиток
Фиксация кабелей на входе в хороший щиток
  • Тонким перманентным маркером сразу после ввода кабеля в щиток делается его маркировка в строгом соответствии со схемой. Если вводной кабель имеет темную оболочку, то на него натягивают и усаживают 1—1,5 см светлой термоусадочной трубки и маркировку делают на ней.
  • Аналогично вводятся в щиток и маркируются все кабели.
  • После фиксации всей проводки прикладывается заглушка и на ней маркером делаются отметки, на какую минимальную глубину сделать вырезы, чтобы она встала на свое место. Заглушка имеет, как правило, насеченную поверхность и обычным строительным ножом просто вырезается все лишнее.

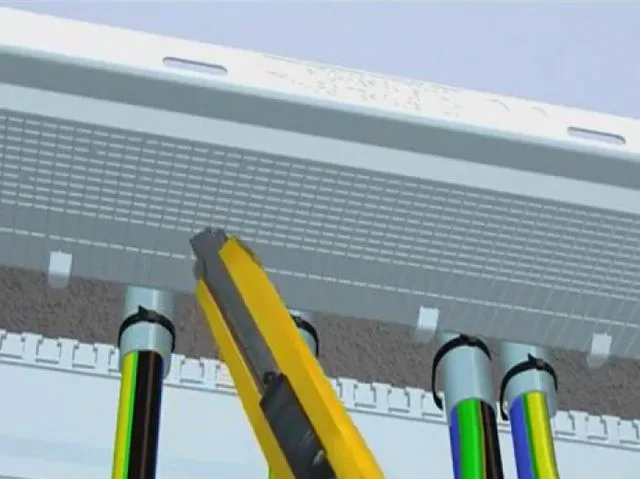

вырезание отверстий под кабель в съемной крышке
вырезание отверстий под кабель в съемной крышке
  • Заглушки устанавливаются на свои места и крепятся винтами.

Готовую картину красиво и правильно введенных в щиток кабелей мы можем посмотреть на фото. Еще один плюс в копилку щитов хороших производителей.

электрический щит

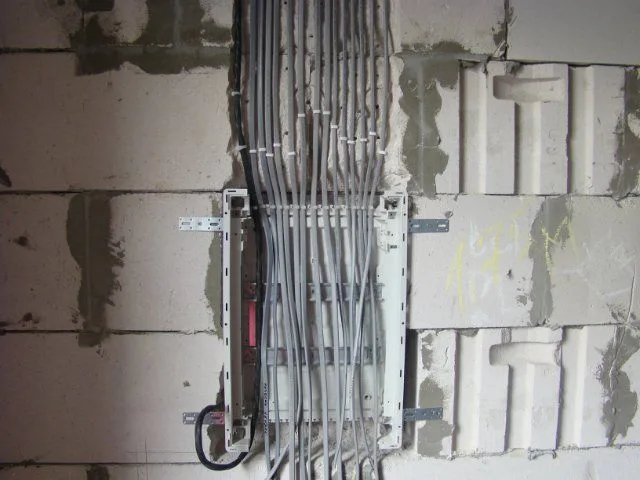

Образцовая организация входа кабелей в электрический щит
Образцовая организация входа проводки в электрический щит

Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик при сборке сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того. Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Такой нож с пяткой очень бережно снимет внешнюю оболочку с любого кабеля
Такой нож с пяткой очень бережно снимет внешнюю оболочку с любого кабеля

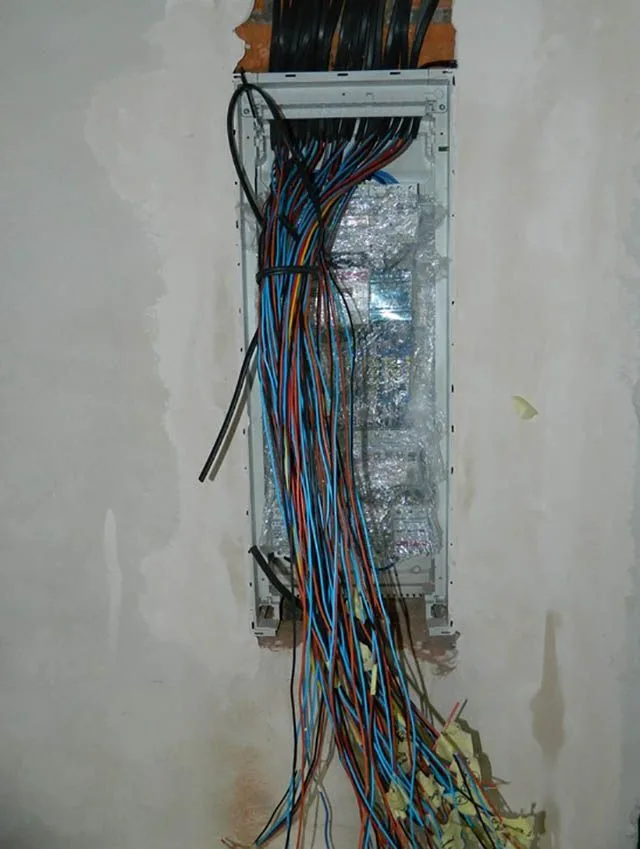

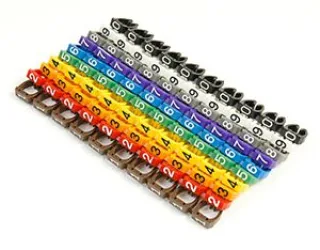

Еще одним важный момент в этой операции – это повторная маркировка уже на проводах. После разделки в щитке будет такая паутина из проводов, что разобраться будет очень сложно. Поэтому эту операцию надо сделать сразу, чтобы потом не бегать с тестером по дому или квартире, матерясь и прозванивая линии. Для маркировки проводов лучше всего подойдет узкий малярный скотч, который надо будет наклеивать на участки ближе к концу и писать маркером на нем. Наверное, даже не стоит говорить о том, что вся маркировка должна делаться в строгом соответствии со схемой.

При прокладке электропроводки всегда рекомендуется при вводе в щит оставлять такую длину, которая бы в два раза превышала его высоту. То есть завели кабель в щит, протянули через него и от границы отмерили еще раз его высоту. С первого взгляда такой подход может показаться избыточным и возникает желание перед разделкой отсечь кусок кабеля. Этого делать ни в коем случае нельзя! Провода в щите не идут к месту назначения по кратчайшей траектории, а «двигаются» согласно определенным правилам. Если останутся обрезки – это не беда. Гораздо страшнее, когда провода не хватает и приходится его натягивать, вести не так как все или вообще наращивать.

Итак, как правильно разделать кабели?

  • В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
  • Берется первый кабель (как правило, вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
  • Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

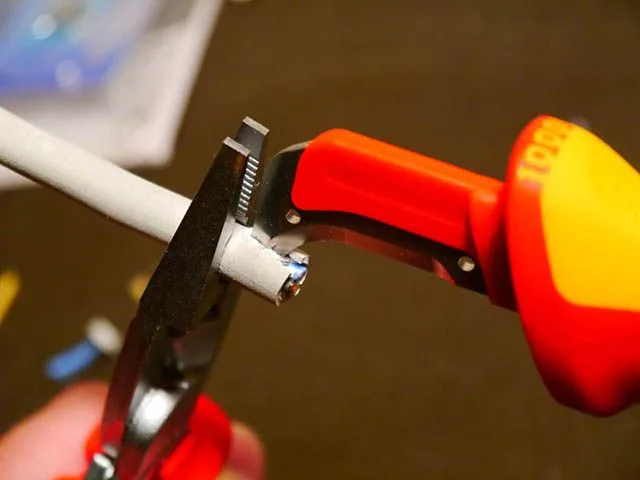

Процесс снятия оболочки с кабеля NYM
Процесс снятия оболочки с кабеля NYM
  • Не доходя несколько миллиметров до маркировки на вводе, нож выводится из-под оболочки.
  • Начиная с торца, оболочка отделяется от жил до места окончания реза и там подрезается острой кромкой ножа.
  • Отрезаются полоски малярного скотча и обертываются вокруг проводов в 5—10 см от их конца. На этих полосках маркером пишется номер линии.
  • Все операции повторяются для всех кабелей

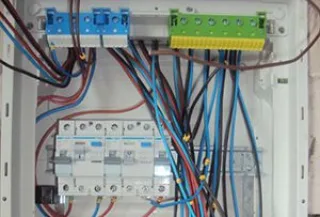

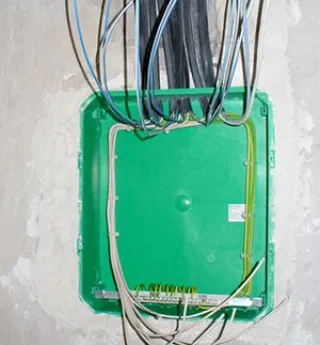

В итоге общая картина после разделки должна выглядеть примерно так.

Разделанные и временно промаркированные кабели в электрическом щите
Разделанные и временно промаркированные кабели в электрическом щите

Защита внутренностей электрического щита от ремонтно-отделочных работ

Все знают, какими пыльными и грязными являются отделочные работы и, разумеется, электрический щит надо обязательно защитить. Поэтому мы и призываем монтировать оборудование в щит только тогда, когда все уже будет завершено. Обидно будет, когда в щиток попадет либо шпаклевка, либо краска и испортит модульные устройства, которых в хорошем щитке на не одну сотню долларов. Даже если не попадет, то повышенная влажность, присутствующая неизбежно при шпаклевке, покраске и поклейке обоев тоже может плохо повлиять на точные и тонкие приборы.

Для защиты внутреннего пространства щитка необходимо:

  • Концы проводов, относящихся к кабелю ввода, надежно заизолировать колпачками или двумя слоями изоленты. Береженного Бог бережет.
  • Если со щитка еще не сняты дверцы, рамки и другое, то их необходимо снять.
  • Все разделанные провода аккуратно уложить внутрь щитка. Последовательно слева-направо, в направлении по часовой или против часовой стрелки. При этом надо избегать резких изгибов.
  • Из куска плотного картона сделать крышку, которая плотно закроет внутренности щитка, подогнать ее и обклеить по периметру малярным скотчем. Опять в пользу именитых производителей желаем сказать, что в комплектах их щитков уже есть такие крышки.

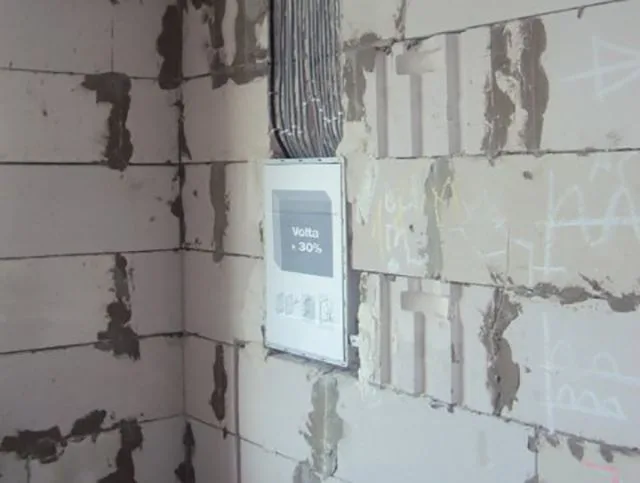

Внутренности щитка защищены картонной крышкой
Внутренности щитка защищены картонной крышкой

И пока идут все отделочные работы можно не спеша приступить к сборке внутренностей электрического щита.

Предварительная сборка электрощита на рамке

Интернет пестрит фотографиями и статьями о том, как довольные электрики проводят сборку электрических щитов с автоматами, уже установленными на свои штатные места. Расставляют модульное оборудование и делают коммутацию между ним проводом ПВ1 немаленького сечения в 4—6 мм2. И происходит сборка это на штатной высоте для щитка высоте в 1,5—1,7 метра. А вокруг могут ходить штукатуры, шпаклевщики, маляры. Хотелось бы посмотреть на лицо довольного электрика после 2—3 часов работы. Картина не будет такой радужной. Поэтому, если уважаемым читателям какой-то источник говорит, что монтировать электрические щиты легко, то не стоит им верить! Это на самом деле трудно даже специалистам — электрикам. Но, главное, что это возможно.

Поэтому мы еще раз даем совет, пусть даже повторимся с ним. Покупать надо только хорошие, пусть более дорогие, электрические щиты для сборки. Все модульное оборудование, и соединения между ним монтировать только в чистом помещении и на столе. Опыт, полученный при этом, очень поможет в дальнейшем подключить все линии к уже смонтированному на своем месте щитку.

Какой будет нужен инструмент?

ИллюстрацияНаименованиеНазначение
1Набор диэлектрических отвертокВ наборе обязательно должны присутствовать как отвертки с прямым шлицем, PH, PZ (для затяжки проводов в клеммниках модульного оборудования)
2Съемник изоляции (стриппер)Для снятия изоляции без повреждения жил, резки кабелей, а также обжима наконечников НШВИ и НШВИ (2)
3Набор пассатижей различных размеров, круглогубцыДля сгибания проводов, различных вспомогательных работ.
4Бокорезы (кусачки)Для резки кабелей и проводов
5Ножовка по металлуДля нарезания соединительных гребенок
6Тестер (мультиметр)Для прозвонки соединений
7Нож строительный с набором сменных лезвийВсегда и везде незаменимая вещь
8Шуруповерт с набором битНужен опционально, но сильно помогает в работе

Варианты компоновки модульных устройств в электрическом щите

У одной и той же схемы электрического щита может существовать множество ее реализаций. Каждый электрик имеет свои предпочтения в этом вопросе, и здесь нет ни правых, ни виноватых, каждый подход имеет право на жизнь. Перечислим два основных:

  • Линейная схема. Первым идет выключатель нагрузки или автомат вода, за ним по порядку, как изображено на однолинейной схеме, идут все УЗО и дифференциальные автоматы, а затем по порядку все автоматические выключатели. Такая схема используется чаще всего, она проста в реализации, так как с двухполюсного вводного автоматического выключателя проще всего раздать фазу и рабочий ноль на все УЗО и дифавтоматы при помощи двухполюсных гребенок. Недостаток этой схемы только в том, что в случае возникновения какой-либо неисправности будет трудней найти проблемную линию. Однако, это легко решается цветовой маркировкой групп – у каждой она своя.
Линейная схема компоновки УЗО и автоматических выключателей
Линейная схема компоновки УЗО и автоматических выключателей
  • Групповая схема. Первым традиционно идет выключатель нагрузки или автомат ввода, а за ним расставляются автоматические выключатели так, как они изображены на однолинейной схеме слева-направо. Если автоматический выключатель находится под «крылом» группового УЗО, то вначале на DIN-рейку ставится УЗО, а затем все автоматы ее группы и так далее по схеме до последней линии. Такая схема более логически понятна, если «щелкнет» какое-то УЗО, то можно быстрее разобраться в проблеме просто последовательно отключая и, включая рядом размещенные автоматы группы. Недостаток ее – такой вариант с УЗО и автоматами сложнее в реализации.
Групповая схема компоновки
Групповая схема компоновки
Принципы монтажа модульных устройств в электрическом щите

Перед сборкой следует понять несколько принципов монтажа, которые помогут сделать все правильно:

  • Все соединения между всеми модульными аппаратами, а также нулевыми шинами в электрическом щите должны выполняться проводом такого же сечения, что и кабель на вводе. Например, по проекту на щит пришел кабель ВВГнг 3*6 мм2, значит, все соединения внутри щита должны выполняться проводом ПВ1 или ПВ3 сечением 6 мм2.
  • Существует железное правило сборки – вход на все модульные устройства сверху, выход снизу. Независимо, что некоторые производители выпускают устройства, которые разрешается подключать снизу (например, автоматы и УЗО от Hager). Независимо от того удобно это или нет. Исключение могут составлять те УЗО, автоматы и другие устройства, которые вообще не имеют клемм сверху, например, реле напряжения.
  • Если для сборки и монтажа используется многожильный провод ПВ3, то обязательно надо применять наконечники НШВИ соответствующего сечения. Зажимать провод с несколькими жилами в клеммы модульных аппаратов и шин запрещено.

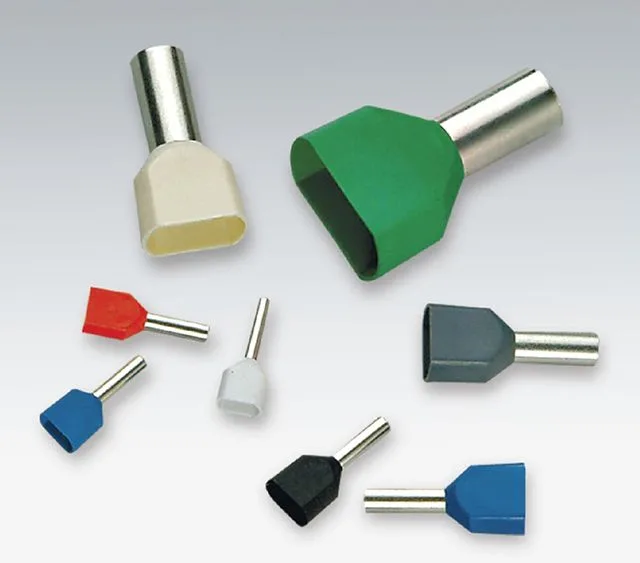

Наконечники НШВИ и НШВИ (2)
Наконечники НШВИ и НШВИ (2)
  • Зажимать два разных провода в клемму модульного устройства запрещено. Даже если они одного диаметра. Если существует необходимость, например, раздать фазу по нескольким аппаратам, то применяют специальные наконечники НШВИ (2), которые специально предназначены для того, чтобы под одну клемму можно было поместить два многожильных провода равных диаметров.
  • Вся коммутация должна производиться только цельными отрезками проводов.
Преимущества монтажного провода ПВ3 перед ПВ1

Для монтажа силовых цепей внутри щитка используются два основных провода: ПВ1 или ПВ3, — первый моножильный, а второй многожильный. И у того, и у другого есть свои сторонники и противники. Основной аргумент адептов ПВ1 в том, что на него не надо одевать наконечники НШВИ, как на ПВ3, перед тем, как зажимать в клемме. И на этом все аргументы заканчиваются.

Если надо соединить два отрезка ПВ1, то — это можно сделать только через клеммную колодку, причем соединение займет в нем два места. Для сращивания провода ПВ3 достаточно два конца поместить в наконечник НШВИ (2), обжать и поместить хоть в клеммную колодку, хоть под контакт модульных устройств и такое соединение займет всего одно место. Моножильные провода помещать в наконечник типа НШВИ нельзя.

Еще одним преимуществом провода ПВ3 является его повышенная гибкость по сравнению с ПВ1, что дает свободу для маневра, такой провод гораздо легче гнуть, гораздо легче его проложить внутри щитка. ПВ3 выдержит гораздо больше сгибаний и разгибаний. Да, и новичку будет проще работать с этим проводом. Рассмотрим процесс соединения двух проводов ПВ3 для помещения под одну клемму.

  • Наконечник НШВИ (2) выпускается под сечения проводов от 0,5 до 16 мм2, но нас должны интересовать самые ходовые размеры в бытовых электрощитах: 4, 6 мм2 и очень редко 10 мм2. Обозначение НШВИ (2) 6-14 означает, что такой наконечник обжимает два многожильных провода с сечением 6 мм2 каждый, а цифра 14 – на какую длину следует зачищать провода. Для обжима существует специальный инструмент – пресс-клещи, или как его называют электрики – кримпер.
  • Для соединения двух проводов в наконечнике НШВИ (2) их надо очистить от изоляции на длину гильзы
  • Поместить одновременно два провода в гильзу. Широкая юбка наконечника НШВИ (2) подскажет как сориентировать провода. Аккуратно задвинуть наконечник на провода до упора.
  • Поместить наконечник в кримпер и обжать. Если в наличии нет кримпера, то можно это сделать стриппером типа КВТ WS-04A у которого на рукоятке есть специальные выступы для обжима наконечников. Правда, за один раз это сделать не удастся, так как он жмет наконечник в одной точке. Поэтому надо будет сделать минимум две — три точки. Учитывая, что наконечник будет зажат в клемме, должный контакт гарантирован.

Таким способом можно, не нарушая никаких правил, очень красиво разветвить ноль или фазу, причем это не будет шлейф, так как оба провода зажаты под одной гильзой. Если необходимо сделать несколько ответвлений, то под одну гильзу НШВИ «пихать» три провода уже не надо. Для этого существуют те же кросс-модули.

Видео: Опрессовка провода наконечниками

Монтаж и коммутация модульных устройств

Настал черед самой интересной и квалифицированной работы – непосредственная сборка электрощита с УЗО и автоматами. К этому времени уже должно быть все приготовлено: составлена подробная схема, которая всегда должна быть под рукой, закуплено необходимое оборудование и материалы, подготовлено рабочее место – чистое, с хорошим освещением. Сразу нужно подумать о сборе мусора, так как его будет много в виде маленьких обрезков, снятой изоляции и другого. Для этого хорошо подойдет ведерко, поставленное возле ног. Опишем процесс монтажа модульных устройств.

ИллюстрацияОписание процесса

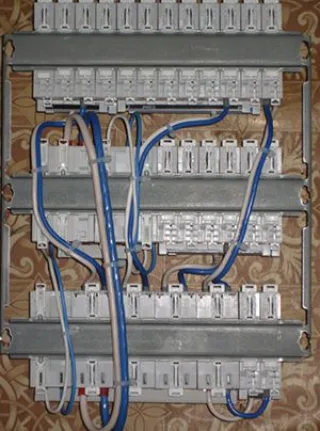

1Согласно ранее составленной схемы последовательно расставляются модульные аппараты. Вначале выключатель нагрузки или заменяющий его автоматический выключатель, затем реле напряжение (если оно предусмотрено), затем УЗО, затем дифференциальные автоматы, затем автоматические выключатели. Шины рабочего нуля (или кросс-модуль) от групповых УЗО лучше выставить внизу щитка на некоторой дистанции от автоматических выключателей.
2Ряды модульного оборудования необходимо закрепить на DIN-рейке специальными фиксаторами (ограничителями), во избежание их «расползания» по рейке. Если имеется оборудование, стоящее с интервалом от другого, то оно фиксируется с двух сторон.
3После сверки правильности размещения оборудования и соответствия номиналов на всех модульных устройствах отпускаются винты всех зажимных клемм.
заглушкаНамечаются места, где будут использоваться однополюсные и двухполюсные шины-гребенки. Гребенки примеряются, на них делаются отметки, а затем по ним ножовкой по металлу отрезается нужная длина. Торцы обязательно закрываются заглушками, которые лучше приклеить, так как они могут соскакивать в самый неудобный момент. Следует обратить внимание на то, что для одно, двух и трехполюсных шин-гребенок заглушки разные.
4Для удобства подключения гребенок к силовым проводам лучше всего применять универсальные вводные клеммы, которые обеспечивают более плотный контакт. Желательно, чтобы гребенка и клемма были одного производителя или их надо индивидуально подбирать. Допускается зажимать в клеммах модульных устройств гребенку совместно с моножильным проводом или многожильным с наконечником НШВИ.
5Если будут использоваться универсальные вводные клеммы, то они помещаются в промежуток между гребенкой и клеммой модульного устройства и клемма зажимается отверткой со шлицем PLZ. Во всех местах, где используются гребенки ставятся вводные клеммы. Все соединения затягиваются.
6С фазного выхода (нижнего контакта) вводного выключателя нагрузки (или автоматического выключателя) необходимо «раздать» фазу по назначению. Это УЗО и дифференциальные автоматы и автоматические выключатели, линии которых не находятся под защитой УЗО. Для этого отмеряются нужные отрезки проводов так, чтобы провод перпендикулярно входил в клеммный зажим, описывал петлю не более половины расстояния между рядами модульных устройств, проходил за DIN-рейкой к месту назначения.
7При необходимости два провода совместно опрессовываются наконечником НШВИ (2) и помещаются под клемму модульного устройства. Также фазу можно взять с любого места под гребенкой.

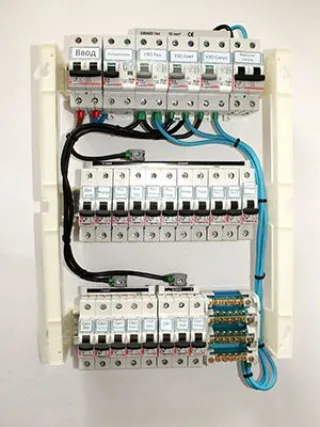

11Рабочий ноль берется из-под выходной клеммы (снизу) вводного автомата и раздается синим проводом на входные нулевые клеммы всех УЗО. Один конец нулевого провода оставляется свободным, чтобы в дальнейшем его подключить к главной шине рабочего нуля при сборке электрического щита.
кросс-модульНулевые выходы групповых УЗО соединяются синим проводом к соответствующим им нулевым шинам или к кросс-модулю. Провода аналогично ведут за DIN-рейкой. Если проводов проходит несколько, то их можно в некоторых местах стянуть пластиковым хомутом.

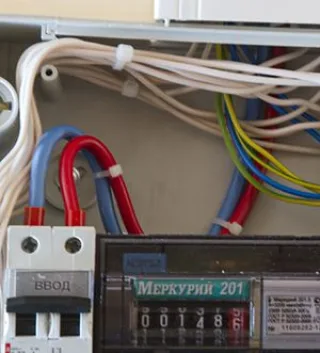

13При отсутствии шин-гребенок «раздать» фазу и рабочий ноль по устройствам можно при помощи самостоятельно изготовленных гребенок из отрезков провода ПВ3 соответствующего цвета, попарно соединенных наконечниками НШВИ (2).
14Все соединения кроме тех что пока не используются затягиваются с усилием отверткой со шлицем PLZ или шуруповертом со соответствующей битой. Тщательно проверяется правильность монтажа и соответствие номиналов модульных аппаратов.
15На вводной автомат отрезком кабеля со штепсельной вилкой подается напряжение. Включается вводной автомат, а затем по порядку все УЗО. Кнопкой «тест» проверяется их работоспособность. В случае необходимости неисправные УЗО заменяются.

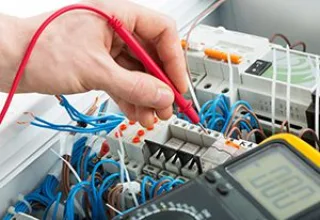

16Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей, а при их включении и на выходе.
17Все модульные аппараты выключаются, щиток отключается от сети.

Необходимо ли реле контроля напряжения?

К сожалению, качество электрической энергии не всегда отвечает принятым стандартам. Наверняка всем известны так называемые скачки и провалы напряжения. От этого могут пострадать бытовые электроприборы. Если при увеличении напряжения до недопустимых величин потребители электроэнергии могут просто-напросто перегореть, то при уменьшении не могут стартовать электродвигатели, поэтому ток в обмотках возрастает до высоких величин, что приводит к перегоранию обмоток. Это в лучшем случае, а в худшем может привести к пожару. Почему напряжение в сети может измениться до недопустимых значений, ведь известно, что электростанции вырабатывают энергию с нужными параметрами. Этому есть несколько причин:

  • В воздушных линиях электропередачи при обрыве фазного проводника и замыкании его с нулевым рабочим линейное напряжение между фазой и нулем может подняться до 380 Вольт, что приведет к выходу из строя оборудования.
  • Обрыв нейтрали (N) или отгорание нуля довольно распространенное явление. Дело в том, что в трехфазных сетях с заземлением по нулевому рабочему проводнику течет самый большой ток – он равен сумме всех токов в фазных проводниках. При этом электрический ток начинает течь не между фазой и нулем, а между двумя фазами — через потребителями разных фаз. Напряжение между двумя фазами не 220, а 380 Вольт, что приводит к порче оборудования. Опытные электрики знают случаи, когда перегорала бытовая техника у целого подъезда. Установка фазной перемычки может проводиться группами автоматов на дин-рейку.
  • При удалении дома на значительное расстояние от трансформаторной подстанции напряжение может упасть до критически низких значений.
  • Если на одной из фаз подключается мощный потребитель электроэнергии (например, сварочный аппарат или какой-то электроинструмент), то это может привести к так называемому перекосу фаз, когда напряжение на одной из них падает до критически низких значений. Именно поэтому еще на этапе проектирования нагрузку стараются максимально равномерно распределить по фазам.

Реле контроля напряжения в системе проводки не изменяет параметров электроснабжения, для этого существуют более сложные и громоздкие устройства – стабилизаторы напряжения, которые можно подключить, но они просто не смогут поместиться в электрическом щите. Задача реле напряжения – постоянно следить за напряжением питающей сети и в случае выхода за установленные границы мгновенно отключать нагрузку, спасая дорогостоящее оборудования от выхода из строя.

Реле контроля напряжения различных модификаций
Реле контроля напряжения различных модификаций

Реле контроля напряжения состоит из двух основных частей, собранных в одном компактном корпусе. Это микропроцессорный контроллер, который постоянно следит за напряжением в сети и силовая исполнительная часть – мощное электромагнитное реле, включающее и отключающее нагрузку. Его стоит подключить. По каким параметрам стоит подбирать реле контроля напряжения?

  • Во-первых, важнейший показатель – это время срабатывания при превышении и при понижении установленных порогов напряжения. При повышении напряжения срабатывание обычно происходит быстрее – примерно 0,02 секунды. При понижении напряжения срабатывание происходит медленнее – около 1 минуты, но при критичных падениях (менее 120 Вольт) срабатывание будет тоже быстрым. За это время потребители электроэнергии не успеют выйти из строя.
  • Во-вторых, реле напряжения нужно выбирать по номинальному току нагрузки, он должен соответствовать мощности подключаемых потребителей. Выпускаются эти приборы на стандартные значения в 10, 16, 20, 25а, 32, 40, 50 и 63 Ампера. Если планируется подключение более мощной нагрузки, что в быту происходит очень редко, то совместно с реле напряжения надо подключить модульный контактор соответствующего номинала тока.
  • В-третьих, лучше подбирать такое реле напряжения, где можно регулировать минимальный и максимальный порог срабатывания, а также время задержки включения. Это позволит подключить и тонко настроить прибор под конкретных потребителей. Например, такие приборы, как холодильник или кондиционер должны повторно запускаться только через несколько минут. Частое включение и отключение быстро выведет их из строя. Именно поэтому на реле напряжения время задержки может регулироваться от 5 секунд до 10—15 минут. Как только напряжение в сети установится в нужных пределах, реле отсчитает установленное время и включит нагрузку.
  • В-четвертых, существуют однофазные и трехфазные реле напряжения. Но здесь читателей надо предостеречь, что трехфазные реле целесообразно применять только в тех случаях, когда существует реальная трехфазная нагрузка в виде кондиционеров, станков с трехфазным приводом и других потребителей. Если одна из фаз «просядет» хотя бы на 30% трехфазное реле честно отработает и отключит все фазы, хотя 95% нагрузки – это однофазные приборы. Именно поэтому целесообразно подключить три реле напряжения – по одному на каждую фазу. Это дороже, но надежнее.
  • И, наконец, лучше выбирать такое реле напряжение, на котором есть индикация напряжения, а на некоторых моделях тока и даже потребляемой мощности. Это очень удобно, так как можно визуально контролировать работу прибора и следить за параметрами электрической сети.

Подключается реле напряжения очень просто – на него подается на вход ноль и фаза, а на выходе только фаза, то есть встроенное реле коммутирует только фазу. Схема подключения в электрическом щите представлена на рисунке. На некоторых моделях ноль является проходным, что очень удобно для подключения и коммутации внутри электрического щита.

медный провод
Схема подключения
Схема подключения

Вариант подключения реле напряжения в квартирном электрическом щите с УЗО и автоматами представлен в следующем видео.

Видео: Подключение реле контроля напряжения

Что такое неотключаемые линии в электрическом щите?

Представим такую ситуацию, что хозяева квартиры или дома собрались на курорт и неделю никого не будет дома. Естественно, что в целях безопасности и для надежности имеет смысл перед уходом просто взять и выключить вводной выключатель нагрузки или выключатель с автоматикой. Напряжение со всех линий будет снято, жилье будет полностью обесточено. А что делать, если в холодильнике остались продукты? А что делать, если квартира или дом оборудованы охранной сигнализацией и системой видеонаблюдения? Можно, конечно, отключить все неиспользуемые модули и линии автоматическими выключателями и УЗО и подключить только нужные. Но это очень неудобно, да и модули защиты «не любят» когда их часто включают и отключают.

Еще одной линией, которую желательно не отключать, является освещение прихожей или тамбура – того помещения, где установлен электрический щит с УЗО и автоматами. Мало кому будет приятно по приезду заходить в темную прихожую без освещения и на ощупь искать электрический щиток, чтобы включить его. Гораздо лучше, когда сразу при входе расположен выключатель или даже датчик движения, который будет «смотреть» за происходящим и включать свет.

Выход из этого положения, безусловно, есть. Для этого в обязательном порядке подключают отдельную группу неотключаемых потребителей электроэнергии и в щитке делают на нее ответвление еще до вводного выключателя нагрузки или автоматического выключателя. Естественно, что эта группа должна защищаться своим УЗО и автоматами. Тогда при отключении ввода все равно останутся те линии, которые нужны постоянно. О том, как это реализовать на практике и какие УЗО и автоматы используются, рассказано в следующем видео.

Видео: Неотключаемые линии в электрическом щите

Окончательный монтаж электрического щита. Подключение групп потребителей

После предварительной сборки щита и проверки его работоспособности настало время монтировать его в свое штатное место – нишу в стене и подключить все отходящие линии потребителей. Для этого надо дождаться окончания всех «мокрых» процессов в строительстве или ремонте. Процесс монтажа и коммутации представим в виде таблицы.

ИллюстрацияОписание процесса
1Прежде всего, надо позаботиться о безопасности – исключить подачу напряжения по кабелю ввода. Вывесить соответствующую табличку, закрыть дверь щита учета на замок, отключить кабель от подъездного щитка или ЩУЭ.
2Защитный картон снимается со щита, все провода аккуратно вынимаются, выпрямляются и загибаются наверх или вниз (в зависимости от того откуда приходят кабели на щит). Если во внутреннее пространство попали какие-либо стройматериалы, то оно очищается.
3Рамка с DIN-рейками и смонтированным модульным оборудованием аккуратно вставляется внутрь щитка и закрепляется саморезами.
4На штатные места закрепляются главная шина рабочего нуля (N) и шина защитного нуля (PE). Если кабели от щитка уходят вверх то шина PE монтируется наверху, если вниз, то внизу, - чтобы не тянуть провода защитного нуля через весь щиток. Если позволяет место, то главная шина рабочего нуля монтируется рядом, а если нет, то на противоположной стороне щита. Если корпус щита металлический, то шина N крепится через изолятор.
5Все провода распределяются по пучкам: фазные (L) в один пучок, нулевые рабочие (N) в другой и нулевые защитные (PE) в третий. При распределении следует добиваться, чтобы разные провода как можно меньше пересекались друг с другом. Снования пучков скрепляются пластиковыми стяжками-хомутами. При этом необходимо следить, чтобы с концов проводов не слетала маркировка.
6Пучок проводов защитного нуля направляется к шине PE. Если позволяет место в щитке, то можно сделать небольшую петлю – для запаса в случае дальнейшего перемонтажа. Перед и после изгибов, а также с интервалом в 5 см пучок укрепляется стяжками.
7Провода защитного нуля последовательно подключаются к шине PE. При этом соблюдается очередность такая, как на однолинейной схеме электрического щита. Вначале подключается под большую клемму провод PE кабеля ввода, а затем все группы потребителей. Лишние концы провода обрезаются. Стриппером зачищаются провода на 10 мм, многожильные опрессовываются наконечником НШВИ.
8После обрезания провода защитного нуля перед зажиманием его в клемме шины, его необходимо промаркировать. Лучше всего подходит для этого специальные кабельные маркеры, но их можно заменить термоусаживаемой трубкой с предварительно нанесенной тонким маркером номером линии.
9Если корпус и дверца щита металлические, то они подключаются отрезком провода желто-зеленого цвета через специальные зажимы к шине защитного нуля.
10В пучке проводов рабочего нуля выделяются те, которые должны подключаться к нулевым шинам групповых УЗО. Формируется отдельный пучок, который укрепляется стяжками и проводится с левой или правой стороны щита (в зависимости от расположения шин групповых УЗО). Все повороты делаются плавным изгибом на 90°. Провода обрезаются, зачищаются, маркируются, при необходимости обжимаются наконечником и подключаются к соответствующей шине.
11Нулевые провода, не принадлежащие групповым УЗО, подводятся пучком к главной нулевой шине и подключаются к ее клеммам в порядке очередности. Аналогично производится маркировка. К этой же шине подключается нулевой выход вводного выключателя нагрузки.
12Пучок фазных проводов прокладывается на противоположной стороне щитка от нулевых. Если позволяет конструкция щита, то стоит использовать специальные органайзеры для кабеля. В рядах между модульным оборудованием от пучка делаются ответвления для подключения (согласно схеме щитка) фазных проводников к соответствующим клеммам модульных устройств. Пучки и ответвления укрепляются стяжками.

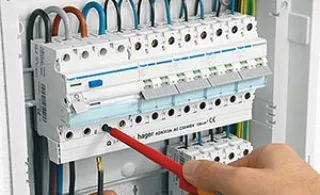

12Фазные проводники примеряются к соответствующим клеммам автоматических выключателей и дифференциальных автоматов, излишки обрезаются. Провода маркируются, при необходимости обжимаются наконечниками НШВИ и зажимаются в клеммах.
13На верхние клеммы вводного выключателя нагрузки (или автоматического выключателя) подключаются фаза и рабочий ноль кабеля ввода.
14Проверяется по схеме правильность монтажа, соответствие маркировки. Все клеммы зажимаются с усилием 0,8 Н*м.

Пусконаладочные работы

После полной сборки электрического щита надо перевести все модульные устройства, УЗО и автоматы, в состояние отключено, а затем уже можно приступать к пусконаладочным работам. Что при этом надо сделать?

  • Перед проверкой щита должны быть смонтированы все электроустановочные устройства – розетки и выключатели, а также смонтированы светильники. На всех выделенных линиях мощных потребителей в розетки должна быть подключена нагрузка.
  • Подается напряжение на ввод электрического щита, мультиметром проверяется наличие напряжения на входе и соответствие фазы и нуля.
  • Последовательно подключаются все УЗО и дифференциальные автоматы, затем кнопкой «Тест» проверяется их работоспособность. После этого УЗО и автоматы вновь включаются.
  • Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей.
  • Последовательно включаются все автоматические выключатели и проверяется наличие напряжения на их выходных клеммах.
  • Включается последовательно мощная нагрузка: стиральная машина, посудомоечная машина, кондиционеры, варочные поверхности и другие потребители электроэнергии. Контролируется работа электрощита. Не должно быть искрения, сильного нагрева модульных аппаратов, выделения дыма.
  • Во всех линиях с розетками проверяется наличие напряжения.
  • Проверяется работа линий освещения.
  • В открытом виде электрическому щиту надо дать поработать несколько часов и постоянно контролировать его работу.

Если испытания электрического щита прошли успешно, то его можно закрыть пластроном (крышкой), установить рамку и навесить дверцу. Все пустые места в пластроне необходимо закрыть специальными заглушками – все внутренности щита должны быть скрыты.

Заглушки следует заказывать вместе с электрическим щитом
Заглушки следует заказывать вместе с электрическим щитом

Далее, должна производится маркировка на пластроне. В комплектах электрических щитов, как правило, идут наклейки, на которых можно написать номер линии и ее назначение, но мы советуем изготовить их самостоятельно, распечатав на цветном принтере свои бирки, которые можно приклеить к пластрону на двухсторонний скотч, а сверху еще защитить прозрачным скотчем. Рекомендуется произвести еще и цветовую маркировку различных линий с УЗО и автоматами, тогда проще будет ориентироваться в электрощите.

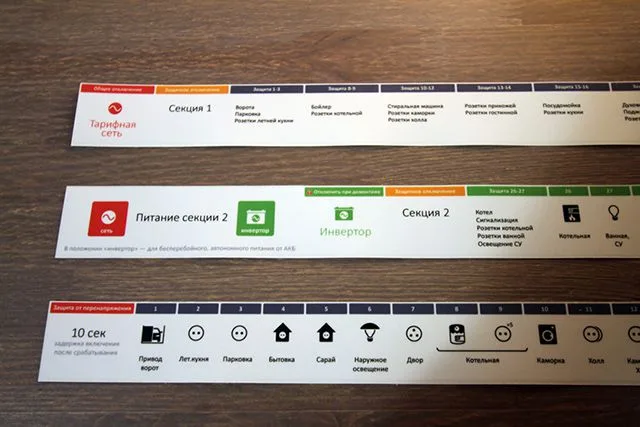

Пример самостоятельно выполненной маркировки модульных устройств
Пример самостоятельно выполненной маркировки модульных устройств

Если дверца щита непрозрачная, то на ее внутреннюю сторону рекомендуется наклеить схему электрического щита с УЗО и автоматами. В некоторых моделях известных производителей на дверцах есть специальные пружинные зажимы.

Эксплуатация электрического щита

Электрический щит не является таким устройством, которое «установил и забыл» о нем, он требует периодического внимания. Итак, что нужно знать при эксплуатации электрического щита?

  • Через месяц после начала эксплуатации следует открыть пластрон и подтянуть все клеммы.
  • Если в доме или квартире есть маленькие дети, то лучше закрывать дверцу на замок, а ключ хранить в таком месте, о котором знают все взрослые.
У многих производителей электрических щитов можно заказать замки на дверцу
У многих производителей электрических щитов можно заказать замки на дверцу
  • Все обитатели квартиры или дома должны быть проинструктированы о правилах эксплуатации электрического щита и о том, что делать в случае срабатывания устройств защиты, т.е. УЗО.
  • Каждый месяц следует проверять работоспособность УЗО и дифференциальных автоматов. Это лучше делать тогда, когда отключены все потребители электроэнергии. Тогда определить, как работают УЗО и автоматы, будет проще.

Заключение

Монтаж и сборка электрического щита является одним из самых сложных этапов замены электропроводки или прокладке ее «с нуля». Обычно эту работу выполняют только самые квалифицированные и опытные электрики, но читатели нашего портала, прочитав эту статью, убедились, что в этой работе ничего невозможного нет. Нужен только вдумчивый подход, изучение теоретической части и следование всем инструкциям. Какие советы в заключение коллектив авторов хотел бы дать читателям.

  • На этапе распределения линий, проектирования схемы щитка, выбора модели и комплектации необходимым оборудованием (УЗО, автоматы и др.) никогда нельзя пренебрегать советами специалистов. Это можно сделать как в реальной жизни у опытного электрика, так и в виртуальном пространстве – в интернете немало форумов, где специалисты с удовольствием дадут советы.
  • Закупку всех комплектующих необходимо делать только у проверенных продавцов, только известных брендов, причем надо стараться, чтобы все модульное оборудование было одного производителя и одной серии.
  • Сборку электрического щита лучше производить не на стене, а на столе. Окончательный монтаж и коммутацию всех отходящих линий, УЗО и автоматов надо делать после завершения отделки помещения.
  • В электрическом щите никогда не бывает много места. Лучше приобретать щиты с хорошим запасом мест для УЗО и автоматов.
  • При сборке щита не надо никуда торопиться и стараться сделать ее с такой же скоростью, как и опытные мастера. К каждому действию надо подходить вдумчиво, чтобы система работала отлично независимо от наличия УЗО и автоматов.

Надежной и безопасной вам электрической проводки!

Видео: Сборка силового Щита (с описанием процесса)

Видео: Обзор электрического щита квартиры

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
4.9
  • Яков

    Ответить

    Замечательная статья! Очень много подметил для себя. Спасибо!

  • Назим

    Ответить

    Отличная статья. Очень подробная и красиво иллюстрированная. Можно сказать,что это лучшая статья про бытовые электрощиты в интернете. Огромное спасибо автору.

  • Виктор Лазарев

    Ответить

    Даже дилетанту всё можно понять. Но, желательно иметь дело с подобным специалистом, а не ворочать самостоятельно не освоенные пласты. Спасибо за доходчивый и практичный материал.

  • Руслан

    Ответить

    Очень все информативно, я начинающий электрик мне было полезно

  • Елена

    Ответить

    Здравствуйте, статья очень пригодилась. Но у меня есть вопрос: как лучше провести электричество на даче от одного щитка в доме и отдельно стоящей кухне, душе. В кухне будет электро плита, электро духовка, водонагреватель, конвектор, холодильник, морозильник, а в душе стиралка.

  • Михаил

    Ответить

    Автор статьи точно электрик или сам учится на инете… сколько недочетов, ужас

  • равиль

    Ответить

    Миша если ты такой грамотный и умный нет поленись и допиши в коментах что автор не учел. нам интересно будет узнать как грамотно смонтировать. А если не хочешь то не хрен тявкать и хаять труд человека.

  • Константин

    Ответить

    Например, повод питающих линий только сверху. В Европе стандарт снизу для административных и жилых зданий. Возьмём автоматы и УЗО хагер. У них снизу дополнительные клеммы для вилочной шины (надёжнее, чем штыревая). Поэтому у них логично делать подвод снизу, а нагрузку подключать сверху. Так как УЗО электромеханические, то на работу не влияет.

Добавить комментарий
