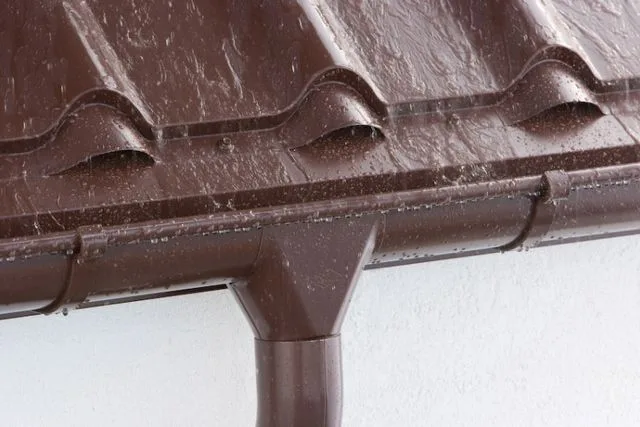

Функции водосточных систем

Водоотводные системы крыши дома являются обязательной составляющей «обвязки» кровли, и их монтаж никогда не стоит откладывать «на потом». Стены дома, крыша которого не оснащена грамотно установленным водостоком, потеряют свой респектабельный внешний вид в течение первого же года эксплуатации. Атмосферные осадки, попадающие на отделочные материалы стен, способны свести на нет все затраченные усилия по оформлению фасада. Причем на поверхности будет попадать не только вода с крыши, но и вся пыль и грязь, скопившаяся на кровле за время отсутствия дождей и смываемая водными потоками.

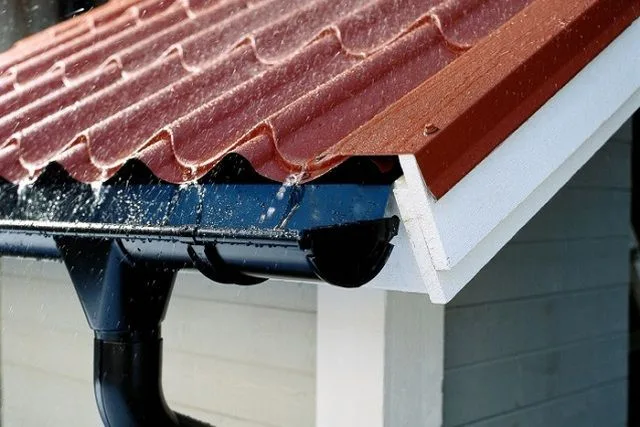

Без надежной системы водостока рассчитывать на долговечность фасадной отделки – не приходится

Без надежной системы водостока рассчитывать на долговечность фасадной отделки – не приходится

Влага же, особенно в период затяжных осенних дождей, когда стены не успевают просыхать, негативно повлияет на любые отделочные материалы, а  еще, возможно, проникнет через них в стены, что чревато появлением плесени, сырости в жилых комнатах дома, в цокольных и подвальных помещениях.

Кроме этого, вода, стекающая с крыши, неизбежно проникает к конструкции фундамента здания, которая при переувлажнении вполне может потерять свою расчётную прочность, что приводит к началу процессов эрозии, к появлению трещин и дальнейшему разрушению.

Поэтому, во избежание этих многочисленных проблем и лишних затрат, не стоит экономить на качественной системе отвода воды с крыши. Причем лучше приобретать водосточную систему, которая включает в себя не только надземную, но и подземную часть, отводящую воду в дренажные каналы или же в систему ливневой канализации.

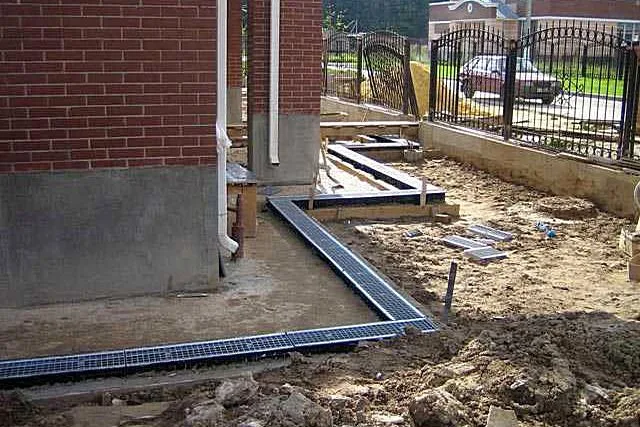

Важно не только собрать воду со скатов кровли, но и перенаправить ее в нужное место

Важно не только собрать воду со скатов кровли, но и перенаправить ее в нужное место

Воду, поступающую в трубы или желоба ливневой канализации, можно направить в сторону огорода или сада, собирая ее в накопительных коллекторах и полезно используя для полива растений. Таким образом, решаются сразу две задачи – сохранения стен от влаги и наличия пополняемого запаса воды на оросительные потребности.

Вывод очевиден: важность правильного выбора водосточной системы и ее качественного монтажа для надежного отведения воды от жилых и хозяйственных построек – трудно переоценить.

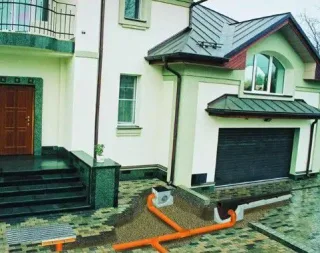

вом4Никогда не забываем по ливневую канализацию и систему дренажа!

Водостоки на крыше дома обычно становятся неотъемлемой частью общей системы отвода излишков воды на участке. В специальных публикациях нашего портала подробно рассказывается о самостоятельном создании ливневой канализации и об организации правильной системы дренажа.

Разновидности водоотводных систем

Все водосточные системы можно разделить на несколько типов по материалу и способу их изготовления. Кроме того, комплекты разных производителей могут различаться деталями и технологическими приемами сборки и крепления. Чтобы разобраться с возможными отличиями, стоит рассмотреть их подробнее.

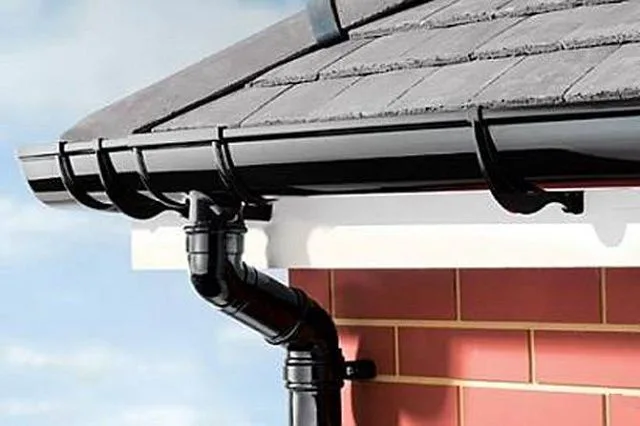

Водосточных систем в продаже предлагается немало, и необходимо суметь сделать правильный выбор

Водосточных систем в продаже предлагается немало, и необходимо суметь сделать правильный выбор

Все комплекты водосточных систем можно разделить на те, что изготовлены самостоятельно, и на те, что произведены в промышленных условиях на специализированном оборудовании. Чтобы выяснить, какие из них практичнее, попробуем выявить все их преимущества и недостатки.

Самодельные водостоки

Водостоки кустарного производства умельцы научились делать из разных подручных материалов. Причем к преимуществу этих изделий можно отнести то обстоятельство, что их можно сделать по собственному проекту и придать им, по возможности, тот вид, который подойдет к дизайнерскому оформлению фасада. Кроме того, при изготовлении изделий самостоятельно, в бюджете семьи будет сохранена приличная сумма, так как заводские системы имеют довольно высокую стоимость. Однако, самостоятельное изготовление становится возможным только при наличии некоторых приспособлений и, конечно же, при определенном умении составить правильный проект и наличии соответствующих навыков работы с инструментами.

  • Первый вариант. Для самого простого и доступного способа изготовления водостоков, как по выполнению работ, так и по материалу, потребуется большое количество пластиковых двухлитровых бутылок.

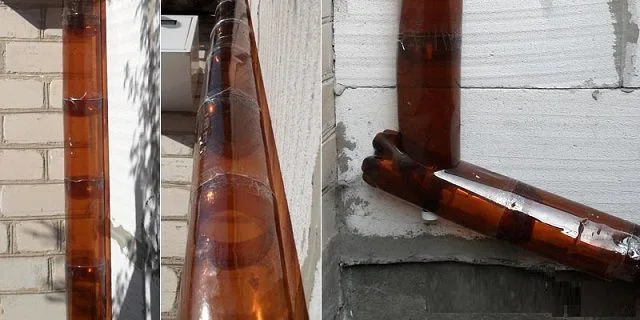

Если чувствуется ограниченность в средствах, а к водостоку на хозяйственной постройке не предъявляется особых требований по декоративности, то можно его смастерить из обычных пластиковых бутылок

Если чувствуется ограниченность в средствах, а к водостоку на хозяйственной постройке не предъявляется особых требований по декоративности, то можно его смастерить из обычных пластиковых бутылок

Пластик легко режется обычным канцелярским ножом, а обрезанные бутылки соединяются между собой с помощью влагостойкого клея или путем нагревания и спаивания, а также коротких саморезов длиной в 10 мм, которые вкручиваются изнутри создаваемых желобов. Чтобы конструкция смотрелась аккуратно, лучше всего подобрать изделия, имеющие один цвет.

Для того чтобы изготовить желоб, закрепляемый по карнизу, нужно с пластиковых бутылок срезать их верхнюю и донную часть, в результате получив цилиндр, который, в свою очередь, разрезается вдоль, на две равные части. Изготовив таких деталей столько, чтобы их при соединении внахлест хватило для длины карниза, их соединяют между собой.

Если необходима угловая деталь желоба, то, соединив две половины цилиндра в длину, их с одной стороны нагревают и придают им нужную форму.

С деталей, которые будут расположены по краям желоба, бутылочное дно не срезается.

Чтобы сточный желоб имел более высокую жесткость, рекомендовано при соединении бутылок делать нахлест не менее 150 мм.

Еще проще из бутылок изготовить водосточные трубы. Для этого также срезается донная и верхняя часть, а затем из готовых цилиндров собираются трубы.

Подобный вариант водосточной системы стоит недорого, собирается легко, но он недолговечен, так как пластик под воздействием влаги и ультрафиолета достаточно быстро теряет свои первоначальные качества. Кроме того, такая конструкция не обладает достаточно респектабельным внешним видом.

  • Второй вариант – это изготовление водосточной системы из пластиковых канализационных труб диаметром 110, 160 или 200 мм, которые размечаются и разрезаются вдоль на две равные части.

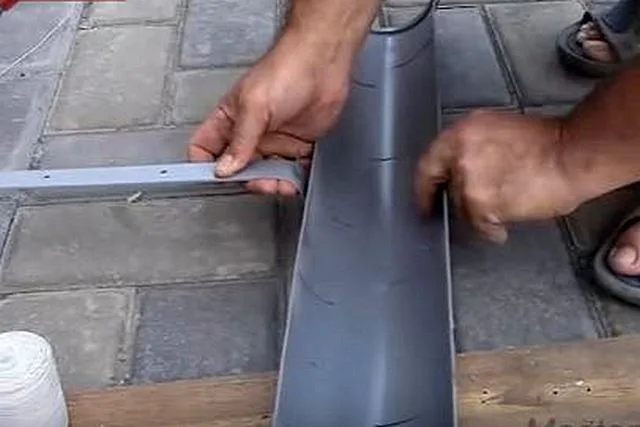

Нередко для изготовления водосточной системы используют пластиковые канализационные трубы

Нередко для изготовления водосточной системы используют пластиковые канализационные трубы

Следующим шагом отрезки труб соединяются между собой в желоб, их скрепление производится с помощью коротких саморезов, длиной 10÷15 мм, которые лучше вкручивать изнутри желоба, чтобы не создавалось «заторов» из опавшей листвы или иного мусора.

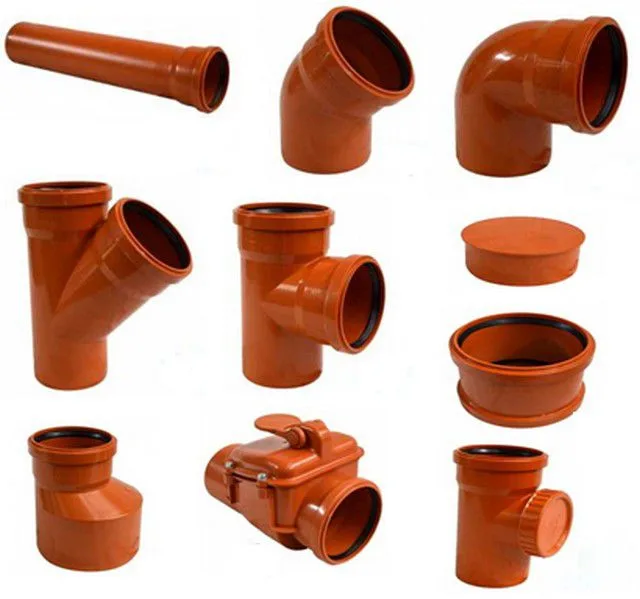

Разнообразие дополнительных фурнитурных элементов для канализационных труб позволяет собирать системы любой степени сложности

Разнообразие дополнительных фурнитурных элементов для канализационных труб позволяет собирать системы любой степени сложности

Благодаря тому, что для канализационных труб производятся все необходимые дополнительные элементы – отводы, тройники, заглушки, соединительные муфты и т.д., появляется возможность создавать водосточную систему любой конфигурации.

Этот вариант водосточной системы тоже доступен по цене и прост в сборке, но уже, при качественном изготовлении, имеет куда более эстетичный вид, чем водосток, собранный из бутылок. Кроме того, пластик, используемый для производства канализационных труб, предназначен для эксплуатации именно в постоянном в контакте с водой.

Большей степенью защищенности и долговечностью обладают трубы для внешних сетей – их выделяет оранжевый цвет. Однако, необходимо учитывать и то, что этот материал все же не рассчитан на воздействие на него ультрафиолетовых лучей, а также низких зимних и очень высоких летних температур, от которых он становится хрупким и может растрескаться. Особенно это важно иметь в виду, если водосточную систему из этого материала планируется установить в регионе с суровым зимним климатом.

  • Третий вариант. Водостоки из оцинкованной стали можно, пожалуй, отнести к разряду наиболее популярных, так как они являются довольно надежной конструкцией, которая способна прослужить достаточно длительный срок. Сделать самостоятельно детали для такой водоотводной системы — гораздо сложнее, чем описанные выше варианты, но все же возможно. Для этого используется оцинкованный лист толщиной в 0,5÷1,0 мм. Кроме него, нужно подготовить шаблон, по которому будет изготавливаться водостоки и желоб. Обычно в качестве шаблона используется стальная труба нужного диаметра.

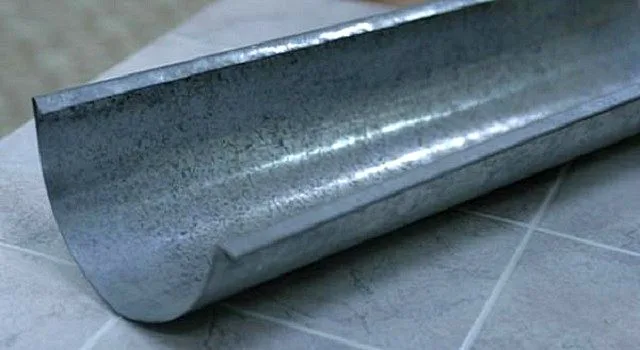

Самый, наверное, распространенный вариант – это водосточные системы из оцинкованной стали

Самый, наверное, распространенный вариант – это водосточные системы из оцинкованной стали

Преимуществом этого варианта над теми, что описаны выше, можно назвать то, что благодаря гибкости металла, по краям желоба можно сделать загибы, которые способны сдержать перелив воды, попадающей в сток во время дождя.

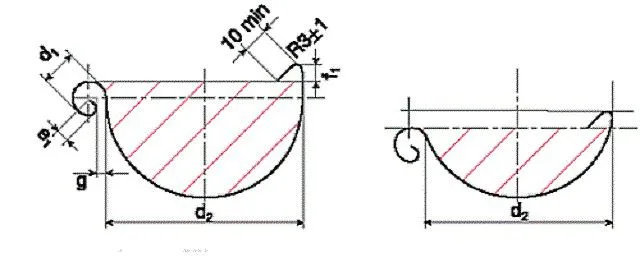

Типичные профили водосточных желобов из оцинкованного металла

Типичные профили водосточных желобов из оцинкованного металла

Кроме этого, при желании, желоб можно оснастить капельником, который защитит деревянные детали свеса крыши от попадания влаги.

Такой желоб одновременно выполняет и функцию профиля-капельника, устанавливаемого по краю свеса под кровельное покрытие

Такой желоб одновременно выполняет и функцию профиля-капельника, устанавливаемого по краю свеса под кровельное покрытие

Желоб в форме полуцилиндра – это вовсе не «догма». Возможно, кому-то покажется проще изготовить самостоятельно коробчатую конструкцию.

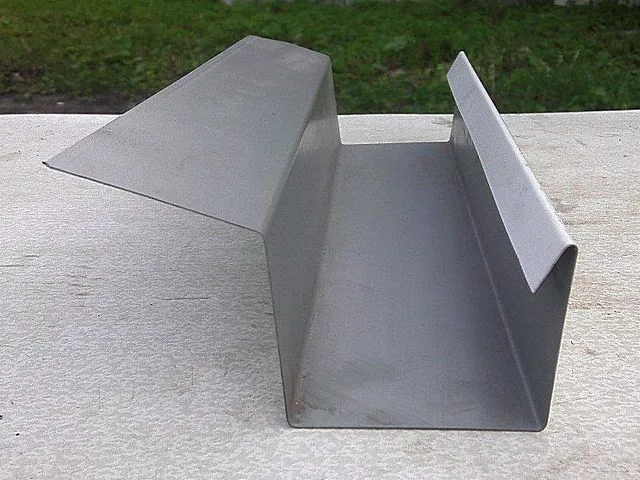

Не исключено, что кого-нибудь больше привлечет водосточный лоток вот такой, прямолинейной конструкции – его изготовить даже проще, чем «классический» полукруглый

Не исключено, что кого-нибудь больше привлечет водосточный лоток вот такой, прямолинейной конструкции – его изготовить даже проще, чем «классический» полукруглый

Соединительные крепления водосточной трубы делаются по тому же принципу, что и загибы по краям желоба, только их не оставляют скругленными, а выполняют под острым углом

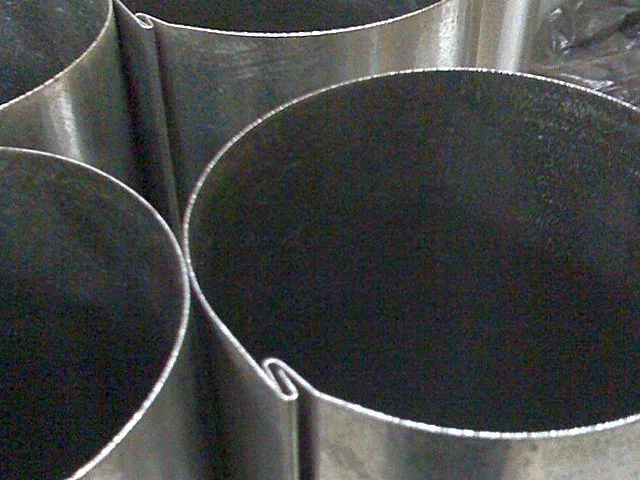

Принцип изготовления водосточных труб из стального оцинкованного листа несложен – на иллюстрации хорошо показано «замковое» соединение сторон

Принцип изготовления водосточных труб из стального оцинкованного листа несложен – на иллюстрации хорошо показано «замковое» соединение сторон

 Загибы по краям заготовки под будущую трубу делаются в разные стороны, так при их соединении получается скрепление по принципу крючка. Затем, труба надевается на шаблон, по которому ее выгибали, и простукивается по соединению резиновым молотком.

  • Четвертый вариант водосточной системы собирается из двух материалов – канализационной трубы ПВХ и готового металлического оцинкованного профиля.

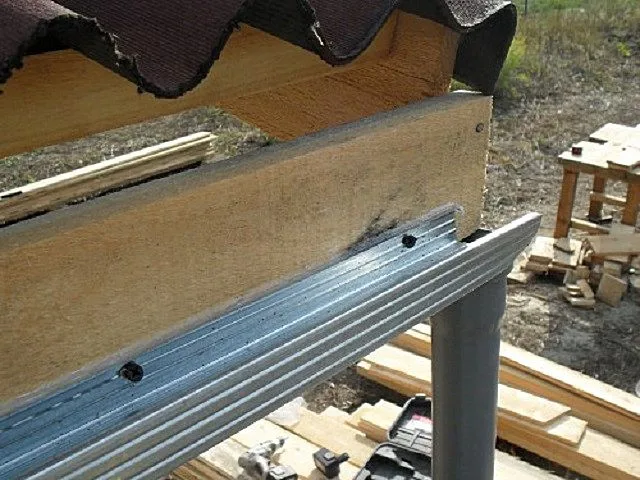

Тоже вариант, хотя, конечно, эффективность его вызывает определённые сомнения

Тоже вариант, хотя, конечно, эффективность его вызывает определённые сомнения

Из металлического неперфорированного направляющего профиля, размером 100×50 мм делается желоб, а из пластиковой трубы – вертикальный водосток.

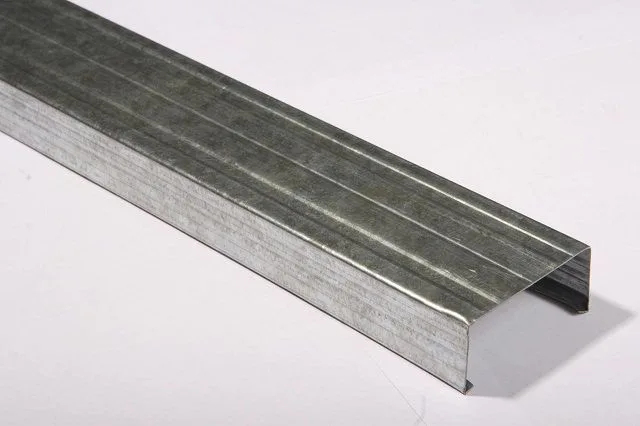

Вряд ли пропускной способности такого желоба будет достаточно для кровельного ската большой площади. Разве что – только для небольшой хозяйственной пристройки.

Вряд ли пропускной способности такого желоба будет достаточно для кровельного ската большой площади. Разве что – только для небольшой хозяйственной пристройки.

Нужно сказать, что этот вариант обустройства водосточной системы ненадежен, так как высоты профиля в 50 мм будет явно недостаточно полноценного отвода потоков воды с крыши, и она может переливаться через край, несмотря на то, что направляющий профиль имеет загнутые внутрь края. Если и рассматривать такую систему, то только для скатов совсем небольшой площади, например, на какой-нибудь хозяйственной постройке, где определяющим критерием станет дешевизна комплектующих и доступность быстрой самостоятельной сборки.

Поэтому все-таки вместо подобного металлического профиля лучше использовать желоб из оцинкованного листа, скомбинировав его с пластиковой трубой.

Водостоки заводского производства

Приобретая готовый комплект водосточной системы, произведенный в соответствии со всеми стандартами, можно быть уверенным в том, что конструкция никогда не подведет. Однако, нужно знать и то, что водостоки заводского производства могут быть изготовлены из разных материалов.

Внешний вид водостокаМатериал изготовленияДостоинстваНедостатки

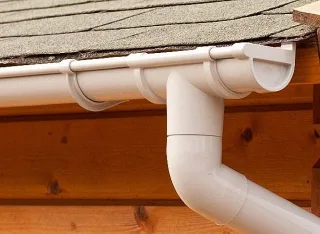

ПВХПоливинилхлорид (ПВХ)Высокая устойчивость к атмосферным влияниям и механическим воздействиям, простота монтажа и обработки.
Сохраняют свой первоначальный цвет в течение всего срока эксплуатации.
Полная инертность к коррозии,  небольшой вес, различные цветовые решения.
Неустойчивость материала к перепадам температур, приводящая к линейной деформации конструкции.
При сильных морозах материал становится хрупким.
Стальная с покрытиемСталь с полимерным покрытиемВысокая устойчивость к атмосферным воздействиям, гибкость и прочность, инертность к перепадам температур.
Разнообразная цветовая гамма, позволяющая подобрать нужный вариант к любому фасаду.
Полимерное покрытие достаточно легко повреждается при механическом воздействии во время монтажных работ, что приводит к возникновению очагов коррозии.
МедьМедьУстойчивость к внешним атмосферным воздействиям, очень длительный срок эксплуатации, респектабельный внешний вид.
Благодаря высокой гибкости меди, существует возможность изготовления из нее самых сложных конструкций водостоков под нестандартные формы крыш.
Медь не нуждается в дополнительных защитных покрытиях, так как не подвержена коррозии.
Подернутая характерным окислом медь становится дополнительной «изюминкой» во внешнем облике здания.
Ограниченная оттенком материала цветовая гамма.
Очень высокая стоимость изделий.
Невозможность сочетания меди с элементами конструкции, например, креплений, изготовленных из другого металла, так как в результате образуется электролитическая пара реакции, и медь начнет активно окисляться.
Кроме этого, сама водосточная система из меди отличается немалой массивностью.
отливы дляОцинкованная стальНеповрежденные оцинкованные конструкции устойчивы к коррозии и имеют относительно долгий срок эксплуатации (15÷20 лет)
Оцинкованные водостоки абсолютно инертны к ультрафиолетовым лучам.
Нет стойкости к механическим повреждениям.
Небольшая царапина, глубиной в толщину слоя оцинковки, может спровоцировать появление и распространения очагов коррозии стали.
алюминиевыеАлюминийКонструкции из этого материала имеют небольшой вес и высокую устойчивость к влаге, поэтому не подвержены коррозии.
Алюминий не выгорает под влиянием солнечных лучей.
Возможность окрашивания в любой цвет красками для фасадных работ.
Достаточно высокая цена.

Нужно сказать, что, несмотря на разнообразие видов материала, из которого производятся водостоки, все-таки чаще всего выбираются более простые и доступные по цене варианты, такие, как оцинковка или сталь с полиуретановым покрытием. Реже выбираются пластиковые системы, а выбор медных конструкций вообще можно отнести к единичным случаям – их обычно приобретают для установки на богатые особняки с эксклюзивным дизайном.

Принципиальная конструкция водосточных систем

Разные производители разрабатывают свои конструкции водосточных систем, которые включают в свой состав различное количество элементов, однако, основные детали включены в любой комплект водостока.

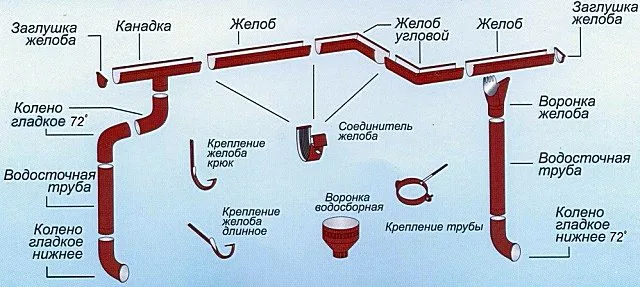

Основные элементы водосточных систем представлены на этой схеме. Однако, необходимо отметить, что они могут несколько отличаться своей формой в комплектах от разных фирм-изготовителей.

Основные комплектующие большинства существующих водосточных систем

Основные комплектующие большинства существующих водосточных систем

  • Желоб – эта деталь закрепляется по всей длине свеса крыши. Желоб принимает на себя основную нагрузку от потоков воды, стекающих с кровли. Вместе с водой в желоба попадает смываемый слой пыли, опавшие листья, талый лед и снег, особенно в том случае, если на крыше не установлены сдерживающие снежные массы элементы. При проливном дожде на один погонный метр желоба выпадает нагрузка около двадцати килограммов.

Желоб может быть прямым, угловым или же с врезкой патрубка для удобства стыковки его с водосточной трубой. Последний вариант называется «канадкой».

  • Заглушка для желоба, устанавливаемая по его краям, необходима, чтобы при сильном дожде избежать перелива потоков.
  • Водосточная труба предназначена для отвода потока воды, попадающей в нее из желоба – этих элементов может быть несколько.
  • Водосборная воронка соединяет желоб и водосточную трубу. Перед ее установкой на желоб, в нем вырезается отверстие.  Количество воронок обычно соответствует числу водосточных труб. Однако, в некоторых случаях вместо воронки, между двумя отрезками прямых желобов, устанавливается желоб-«канадка», патрубок которого вставляется непосредственно в водосточную трубу.

Воронка так же, как и желоб, испытывает на себе значительные нагрузки. Особенно в тех случаях, когда на желобе не предусмотрены сетки или грязеуловители для сбора крупного мусора, который может застревать в воронке, нарушая нормальное функционирование водостока.

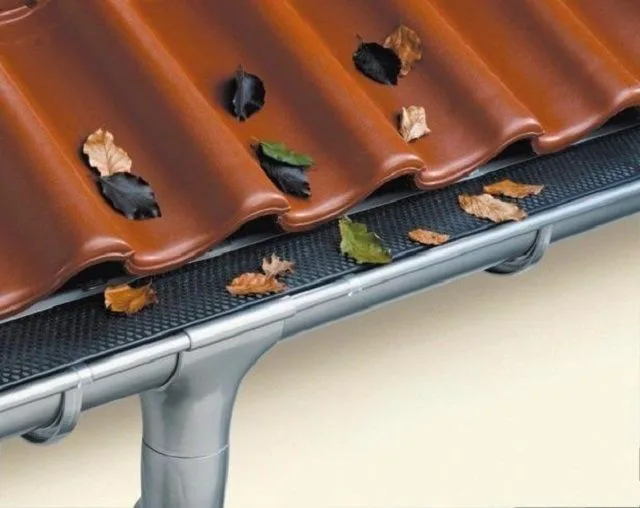

Установка защитной сетки существенно снизит вероятность быстрого забивания системы мусором и предельно упростит регулярную прочистку желобов

Установка защитной сетки существенно снизит вероятность быстрого забивания системы мусором и предельно упростит регулярную прочистку желобов

  • Защитная сетка для желоба. Обычно она не входит в число основных элементов конструкции, но, установив ее, можно значительно увеличить период эксплуатации водосточной системы между обслуживаниями, существенно облегчить уход за ее каналами. Например, опавшие листья, попавшие на сетку, после окончания дождя высохнут и слетят на землю. Если же они задержатся в желобе, то поток воды может тормозиться, а вокруг листьев постепенно будет собираться и другой мусор, со временем перекрывая канал.
  • Колено (или отвод) – это участок трубы, который меняет направление водяного потока. В некоторых случаях без них нельзя обойтись, например, если свес имеет достаточно большую ширину, а водосточную трубу нужно закрепить на стене дома. Кроме того, такие отводы обычно ставят на нижнем конце водосточных труб, так, чтобы вода отбрасывалась в направлении от стен.
  • Соединитель двух частей желоба устанавливается под двумя его участками или же под прямым и угловым элементом.
  • Кронштейны для удержания желоба вдоль карниза крыши.
  • Хомут для закрепления водосточной трубы к стене.

Подбор комплектующих системы водостока по размерам дома

Диаметры труб и желобов

Чтобы система водоотвода с крыши функционировала нормально, необходимо произвести определенные расчеты, для которых будут необходимы следующие данные:

  • Средний уровень возможной интенсивности выпадаемых осадков в регионе, где расположено строение. Для подавляющего большинства регионов России не будет большой ошибкой ориентироваться в качестве этого параметра на значение 75 мм/час – именно такое количество и принимается обычно производителями водосточных систем. Надо сказать, что это очень большое количество, отводимой воды, соответствующее сильнейшему ливню. Ну а тропических ливней, при которых интенсивность дождя достигает 100 мм/час и более, в наших краях просто не бывает.
  • Площадь (S) ската кровли. Если дом имеет ассиметричную крышу, то вычисляются параметры большего ската – именно они, как правило, становятся определяющими для выбора размера желоба.

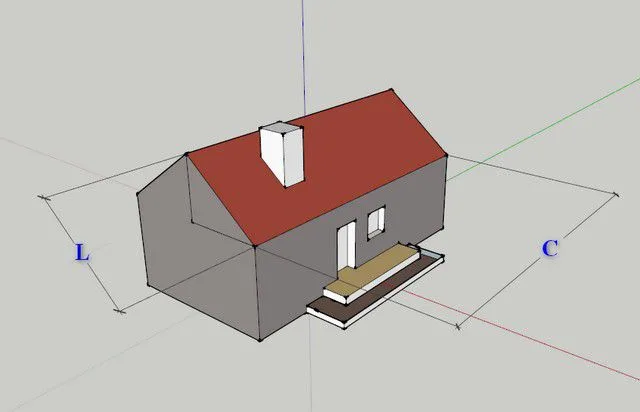

Для определения размеров желобов и водосточных труб необходимо узнать площадь ската кровли, с которого будет собираться вода

Для определения размеров желобов и водосточных труб необходимо узнать площадь ската кровли, с которого будет собираться вода

Площадь прямоугольного ската рассчитать несложно – для этого необходимо знать длину ската от конька до карнизного свеса (L), и длину самого карнизного свеса (С).

Если крыша имеет шатровую, многощипцовую или вальмовую конструкцию, то скат может принимать трапециевидную или треугольную форму. Зная геометрические формулы, произвести необходимый расчет будет совсем не сложно.

вом19Подзабыли, как рассчитываются площади? Можем помочь!

Простейшие случаи обычно ни у кого трудностей не вызывают, однако бывает и так, что сложная конфигурация конструкции или помещения ставит в тупик. В публикации нашего портала, специально посвященной расчетам площадей, разбираются подобные примеры, размещены удобные калькуляторы.

  • Месторасположение водосточной трубы на стене относительно центра водосборного желоба.

На основании полученных в результате предварительных расчетов данных, по представленной ниже таблице имеется возможность подобрать размеры труб и желобов.

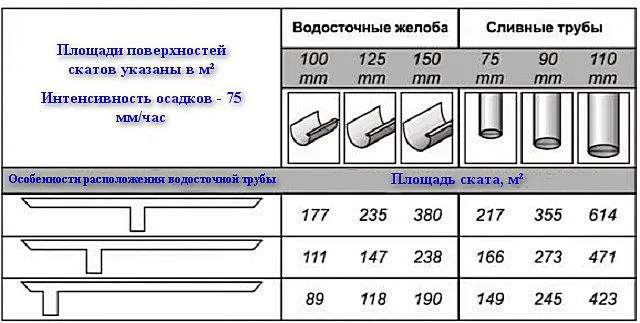

Таблица рекомендуемых размеров водосточных желобов и труб, в зависимости от площади ската

Таблица рекомендуемых размеров водосточных желобов и труб, в зависимости от площади ската

После определения размеров труб и желобов водосточной системы, необходимо выбрать ее вид и вычислить количество комплектующих элементов. Для этой цели потребуется обязательно подготовить чертежи, по которым будет производиться монтаж конструкции.

Расчет количества комплектующих деталей

Чтобы понять, как производится расчет количества материала для обустройства системы водостока, можно рассмотреть этот процесс на примере конкретного строения с вальмовой крышей. Специально взят пример посложнее, с карнизами практически по всему периметру здания. А в случае с односкатной или двускатной крышей все будет намного проще.

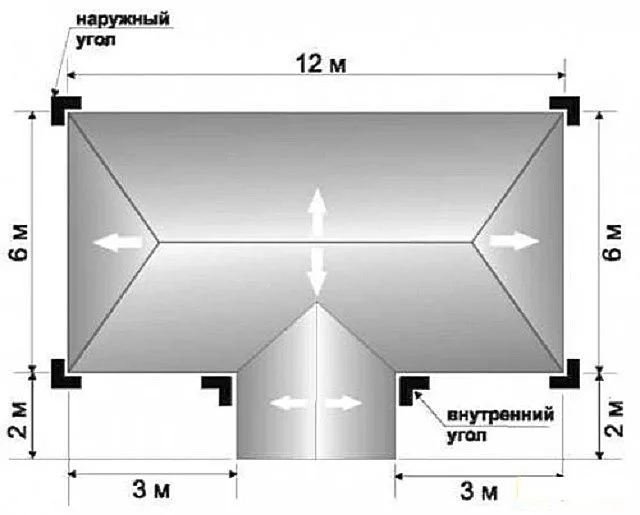

Расчет необходимого количества деталей системы производится на базе имеющегося плана здания. Белыми стрелками показано направление собираемых системой потоков воды со скатов

Расчет необходимого количества деталей системы производится на базе имеющегося плана здания. Белыми стрелками показано направление собираемых системой потоков воды со скатов

  • Желоба поступают в продажу длиной в 3000÷4000 мм. Исходя из этого, и зная длину карнизных свесов кровли, рассчитывают их количество. Поэтому, для представленного на схеме строения, имеющего размер 12000×6000 мм, учитывая выступающую вперед на 2000 мм пристройку, потребуется 10 желобов по 3000 мм и один желоб на 4000 мм. Если нет четырёхметровых, то, значит, еще два длиной 3000 мм.

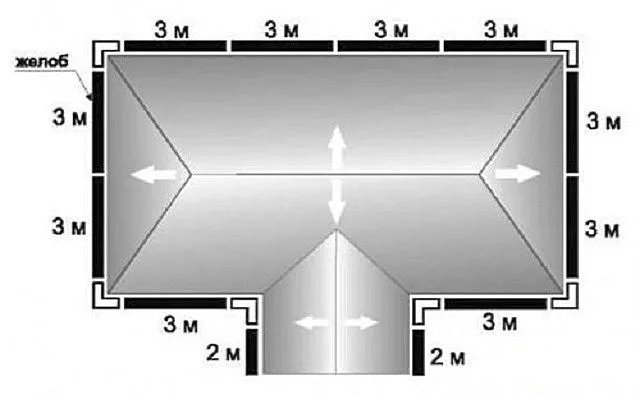

 На схеме «расставлены» желоба, внешние и внутренние угловые переходы между ними

На схеме «расставлены» желоба, внешние и внутренние угловые переходы между ними

Чтобы не ошибиться с количеством штучных желобов, длина свесов крыши при измерении округляется в большую сторону, а затем делится на три или четыре метра. При этом нужно учитывать и то, что чем меньше соединений, тем надежнее будет водоотводная система.

  • Угловые элементы водосточной системы могут быть внутренними и наружными. Угловой желоб используется для перенаправления потоков воды, попадающих в желоб – их монтаж производится на внутренних и внешних углах свеса крыши. Для данной конструкции потребуется два внутренних и четыре наружных угла в 90˚.

В том же случае, когда строение имеет нестандартную крышу с тупыми или острыми углами, то стоит выбрать тот вариант системы, среди элементов которой есть такие угловые детали конструкции.

Если же выбирается пластиковая водоотводная система, то нестандартные углы можно изготовить и самостоятельно, разметив и распилив прямой желоб, а затем соединив с помощью холодной сварки или же влагостойкого клея, подходящего для внешнего применения.

  • Подбирается количество воронок водостоков, заглушек для желобов и соединителей желобов. Все это также просчитывается по схеме.

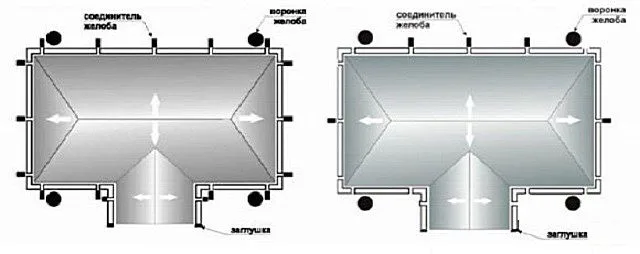

По схеме несложно подсчитать количество соединительных деталей для желобов, заглушек, наметить места расстановки воронок

По схеме несложно подсчитать количество соединительных деталей для желобов, заглушек, наметить места расстановки воронок

В представленной конструкции может использоваться 17 или 5 соединителей желобов, в зависимости от выбранной водосточной системы, так как в некоторых системах угловые элементы крепятся без применения соединителей, напрямую к желобу. Кроме них, в данном случае монтируются четыре воронки и две заглушки. Рассчитывая количество воронок для конкретной системы водоотвода, необходимо учитывать, что одна воронка способна принять водяные потоки с 10÷12 погонных метров желоба. Поэтому, если длина свеса больше, то рекомендовано установить по два таких водосборных элемента. При этом важно учесть то, что расстояние между воронками, установленными рядом, не должно превышать двух метров, а потоки воды в этом случае, от середины этого участка направляются в разные воронки.

  • Кронштейны для установки желоба могут иметь разную длину, то есть быть длинными или укороченными. Укороченные используются в том случае, если желоб нужно закрепить непосредственно на лобовой доске свеса, а другие, длинные крюки применяют для подвешивания желоба на стропильные ноги. Монтаж желоба на короткие кронштейны можно производить как до монтажа кровельного материала, так и уже при настеленнной кровлю.

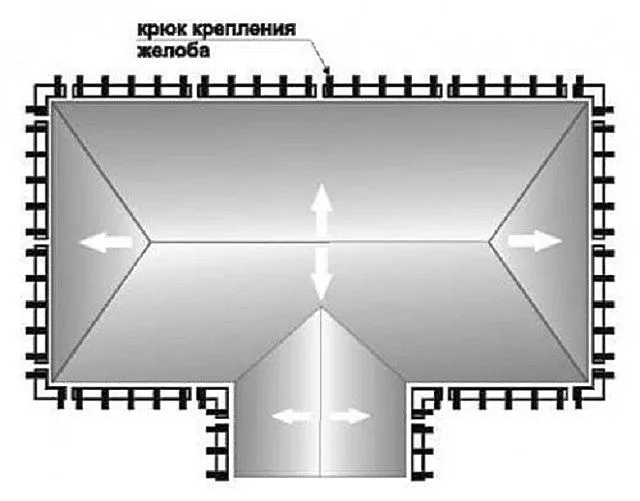

Количество кронштейнов зависит от длины карнизов крыши и шага  установки

Количество кронштейнов зависит от длины карнизов крыши и шага  установки

Кронштейны устанавливаются с различным шагом, но рекомендуемое расстояние между ними – обычно в районе 600 мм. При этом должен образоваться уклон в сторону воронки — 10 мм на каждые 3000÷4000 мм длины карниза. Кроме того, дополнительные кронштейны должны быть установлены около мест соединения желобов, воронок и заглушек, на расстоянии от них не более 150 мм.

Таким образом, для показанного на схеме строения, необходимо подготовить 68 кронштейнов.

  • Вертикальные трубы водостока закрепляются к стене специальными кронштейнами-хомутами. Кронштейны могут иметь разное крепление к стене, в зависимости от материала постройки. Так на бетонной, каменной или кирпичной стене фиксация производится посредством анкеров или дюбелей, а для закрепления труб на деревянной стене применяются саморезы. Если система приобретается в готовом виде, то все крепежные элементы, как правило, уже входят в ее комплект.

Количество вертикальных труб определяется числом воронок, необходимых для отвода воды.  Чтобы вычислить общую длину труб в погонных метрах, нужно высоту стены дома до карниза умножить на планируемое количество воронок.

Трубы, так же, как и желоб, продаются длиной в 3000÷4000 мм (оцинкованные обычно – 2000 мм). Чтобы водосточные трубы прослужили как можно дольше, нежелательно собирать их из большого количества отрезков – его следует свести к минимуму.

Кронштейны водосточных труб обычно устанавливаются с шагом в 1000 мм

Кронштейны водосточных труб обычно устанавливаются с шагом в 1000 мм

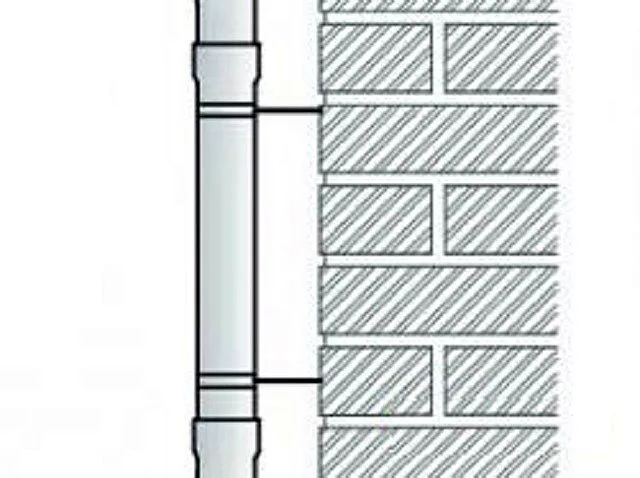

Кронштейны для фиксации труб устанавливаются в стену с шагом в один метр. Если же труба имеет переходные колена, то монтаж креплений около них является обязательным.

  • Колено водосточной трубы необходимо устанавливать в том случае, если у крыши предусмотрен сильно выступающий карнизный свес.

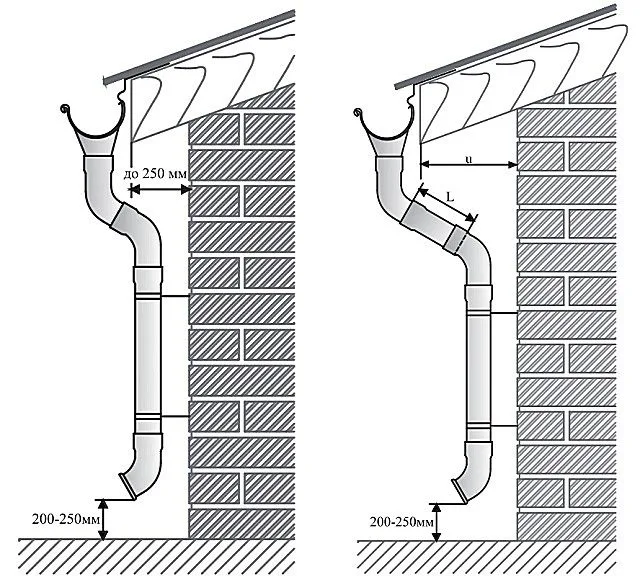

Расположение водосточной трубы на стене и применение отводов для придания необходимой конфигурации

Расположение водосточной трубы на стене и применение отводов для придания необходимой конфигурации

Чтобы труба была прижата ближе к стене и используются одно или два колена. Если в отмостке обустроен вход в систему ливневой канализации (дождеприемник), то потребуется два переходных колена, монтируемых в верхней части трубы.

Если вода из трубы будет поступать на желоб, обустроенный в отмостке, то придется устанавливать три колена — два в верхней и одно в нижней части стояка. Это нужно для того, чтобы отвернуть потоки воды от стены.

Для строения, схема которого представлена выше, предусмотрены четыре стояка водосточных труб — это значит, что для них потребуется 12 колен, в том случае, если свес будет выступать от стены на 300÷500 мм.

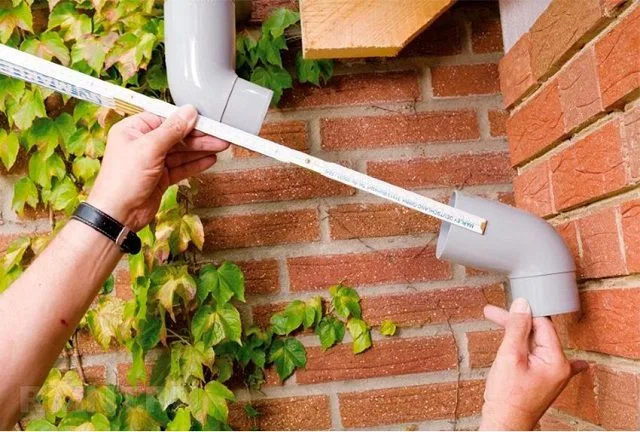

Промер длины вставки между отводами (коленами) – для формирования участка изгиба водосточной трубы

Промер длины вставки между отводами (коленами) – для формирования участка изгиба водосточной трубы

Чтобы правильно вычислить длину отрезка трубы, который будет соединять два колена, замеры производятся так, как показано на иллюстрации. При этом необходимо учитывать, что кронштейн тоже должен быть удален от стены – на расстояние 100÷150 мм.

Обогрев водосточной системы

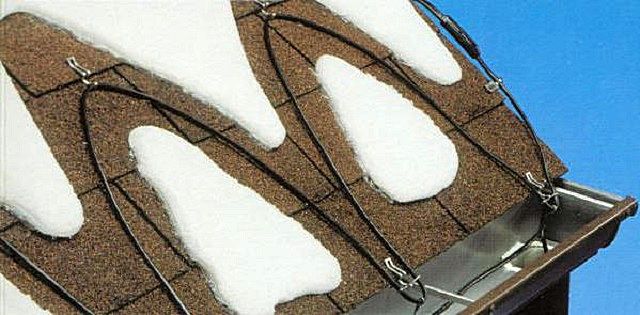

Если установить по краю кровли и деталях водостоков нагревательные элементы, то можно существенно продлить срок эксплуатации всей системы в целом, так как в нее не будет попадать снега, и не станет образовываться лед, часто становящийся основной причиной деформации или даже разрушения труб или желобов.

Нагревательный кабель пуще по краю ската кровли и по желобу

Нагревательный кабель пуще по краю ската кровли и по желобу

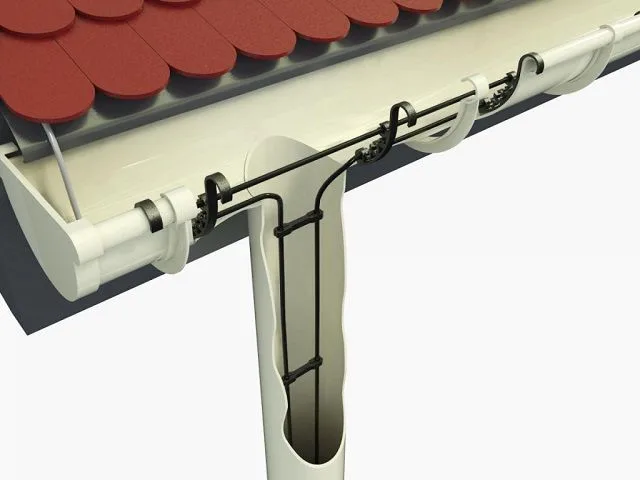

Существует два типа обогрева — это наружный и внутренний. При установке наружной системы, нагревательный кабель монтируется на карнизную часть ската кровли. Внутренний же вариант обогрева отличается тем, что кабель закрепляется в трубе водостока и желобе.

А в этом варианте кабельное «отопление» размещено еще и внутри водосточной трубы

А в этом варианте кабельное «отопление» размещено еще и внутри водосточной трубы

Сказать по правде, подобный кабельный обогрев водосточной системы устанавливается пока еще достаточно редко. Большинство владельцев домов хотят сэкономить на электроэнергии, предпочитая закреплять на кровле снегоудерживающие устройства.

Монтаж металлической водосточной системы

Теперь, разобравшись с нюансами нюансы, связанными с конструкцией водосточной системы, можно перейти к подробному рассмотрению монтажных работ.

В первую очередь, необходимо определиться с инструментами, которые потребуются для проведения монтажа. Здесь можно заметить, что если приобретается качественная система заводского изготовления, то некоторые приспособления для монтажных работ производитель включает в комплект.

Итак, необходимо, чтобы под рукой имелись следующие инструменты и материалы:

  • Ножовка по металлу.
  • Щипцы для сгибания кронштейнов.
  • Шуруповерт.
  • Строительный уровень.
  • Отвес с длинным шнуром.
  • Силиконовая смазка.
  • Переставные клещи.
  • Маркер.

 Пример монтажа металлического водостока  «Galeco» — пошагово

Подготовив все необходимое, можно приступать к монтажу водосточной системы. Пример выполнения монтажных работ с комплектом деталей заводского производства (известной в данной сфере компании «Galeco») показан в таблице ниже.



ИллюстрацияКраткое описание выполняемых операций

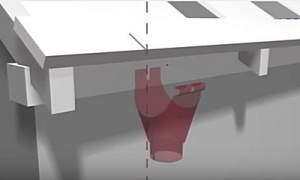

мвс1Монтаж данной системы производится до настила кровельного материала.
Кронштейны в этом случае закрепляются на карнизной доске, связывающей стропильные ноги.
Первым шагом производится разметка расположения кронштейнов и воронок под водосточные трубы. Как говорилось выше, кронштейны располагают с оптимальным шагом – 600 мм.
мвс2Первый кронштейн монтируется с отступом от края карнизной доски в 100÷150 мм.
Важно сразу же определиться с месторасположением воронки, так как с каждой ее стороны требуется закрепление дополнительных кронштейнов, на расстоянии в 150 мм.

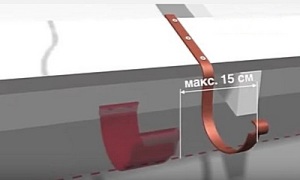

мвс3Кроме этого, необходимо сразу определить место расположения стыковки двух элементов желоба, так как в этой области также потребуются дополнительные держатели, которые устанавливаются на таком же расстоянии от соединительных деталей, как и в случае монтажа воронок.

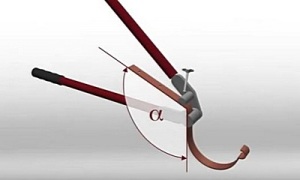

мвс4Далее, определяется угол (а) уклона ската, ориентируясь на который производится изгиб ножки кронштейна, так как она должна плотно прилегать к карнизной доске.
Понятно, что показанный на иллюстрации специальный инструмент для этих целей есть далеко не у каждого. Можно поступить проще – заранее подготовить шаблон с соответствующим углом из доски, а затем уже по нему проводить изгиб кронштейнов.
мвс5Следующим шагом, в начале и в конце ската, на карнизе закрепляются два кронштейна.
Обычно для фиксации этих элементов вполне достаточно двух-трех саморезов.

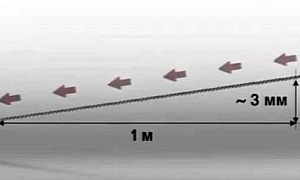

мвс6При закреплении держателей-крюков, необходимо учитывать необходимость их расположение по линии с определенным уклоном, так как желоб, устанавливаемый в кронштейны, должен быть расположен под углом в сторону воронки.
Уклон должен составлять 3 мм на каждый погонный метр желоба.

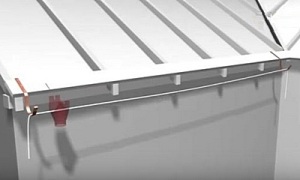

мвс7Затем, между двумя закрепленными по краям кронштейнами протягивается шнур – по нему будет легко ориентироваться, закрепляя промежуточные держатели желоба с обеспечением необходимого уклона.

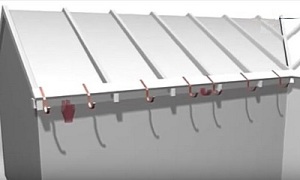

мвс8Закрепляя кронштейны, необходимо четко соблюдать заданный шнуром уклон и контролировать его с помощью строительного уровня. Для его установки между кронштейнами, можно дополнительно использовать деревянную рейку, которая создаст для уровня ровную и жесткую основу, что сделает измерения более точными.
Работа продолжается до тех пор? пока не будут установлены все кронштейны по линии карниза.

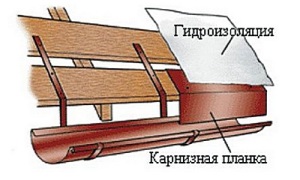

мвс9Следующим этапом, сверху закрепленных кронштейнов на карнизную доску рекомендуется установить металлическую карнизную планку или, как, по-другому ее часто называют, капельник.
Этот элемент конструкции служит для отвода конденсационной влаги из-под кровли в желоб. После закрепления капельника, сверху него, на стропильную конструкцию настилается гидроизоляционная мембрана, на которой образуется конденсат. Он, стекая по гидроизоляции, будет попадать на карнизную планку, а затем в желоб.
мвс10Желоб предварительно укладывается на кронштейны и на нем определяется точное место, где будет устанавливаться воронка.
Затем желоб нужно снять, уложить на рабочий стол и приложить к отмеченному месту водосточную трубу. Затем трубу обводят маркером.

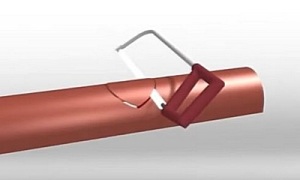

мвс11Далее, ножовкой по металлу, ориентируясь по нанесенной маркером линии, производится вырез проема для стока воды.
Вырез выполняют под углом, примерно так, как показано на иллюстрации.
мвс12В готовом вырезе желоба обязательно делаются загибы двух противоположных краев. Края загибаются наружу с помощью переставных щипцов.
Загибы будут способствовать отводу воды из желоба в воронку.

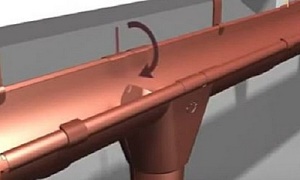

мвс13Под готовым отверстием устанавливается воронка и фиксируется на желобе с помощью специальных ушек, которые загибаются за края желоба.
Для выполнения таких загибов производитель предусмотрел специальный стержень, который идет в комплекте с системой водостока.
мвс14В конструкциях, изготовленных в заводских условиях, на кронштейнах также предусмотрены специальные «ушки», которые загибаются на краю желоба, фиксируя его в заданном положении.

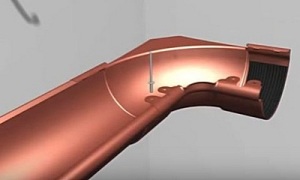

мвс15Если водосток монтируется на строение, карнизный свес на котором образует внутренний (или внешний) угол, то в водосточной системе он тоже должен быть предусмотрен.
И прежде, чем переходить к монтажу двух ровных отрезков желоба, к одному из них сразу с помощью соединительного крепления закрепляется угловой такой элемент.

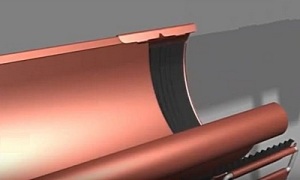

мвс16Состыковать два элемента водостока не составит большого труда, так как соединительные детали монтируются и закрепляются достаточно легко.
Соединитель устанавливается под край желоба на половину своей ширины.

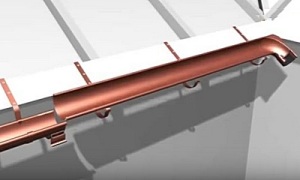

мвс17На вторую половину соединительной детали укладывается второй отрезок желоба.
Следующим шагом выступающие части соединителя, также с помощью переставных щипцов, зажимается на желобе по краю, расположенному ближе к стене строения.

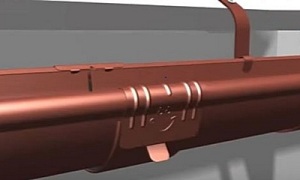

мвс18По наружной стороне два желоба фиксируются между собой специальной защелкой, предусмотренной на соединительном элементе.
При этом нужно помнить, что расстояние между желобами не должно превышать 2 мм, так как, несмотря на имеющийся на соединителе уплотнитель, в месте стыковки при большой щели все же может возникнуть протекание.
мвс19По краям желобов устанавливаются специальные заглушки, которые также закрепляются специальными «ушками», загибающимися за края этого водосточного лотка.

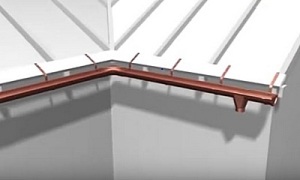

мвс20Вот теперь к подготовленному желобу с установленными на нем воронками можно подключать стояки водосточных труб.
мвс21При необходимости приблизить трубу к стене, в воронку сначала монтируется колено. Когда оно будет установлено, определится расстояние, на которое крепежные хомуты должны быть удалены от стены. Для их установки в стене просверливаются отверстия для дюбелей.

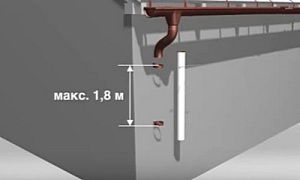

мвс22При большой высоте строения, расстояние между кронштейнами-хомутами может достигать максимально 1800 мм, однако, как показывает опыт, оптимальным шагом их установки является все же 1000 мм.
Выбрав последний вариант, можно быть уверенным в надежности и прочности закрепления труб.
мвс23При установке настенных кронштейнов необходимо учитывать еще и то, что они могут находиться на расстоянии максимум в 150 мм от стыковочного шва отдельных участков труб.
мвс24Закрепление трубы в хомутах производится с помощью метизов (в данном случае это болты с головкой в виде петли с проушиной) которые вкручиваются в перфорированные «ушки» хомута.
Для вкручивания таких метизов в комплекте предусмотрен специальный вороток, который легко справляется с этой задачей.

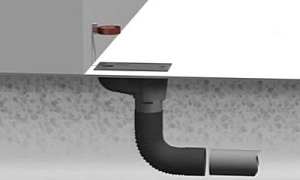

мвс25В представленной конструкции водосточной системы предусмотрен монтаж скрытого водоотвода, который может быть подключен к ливневой канализации или же уходить от дома, например, в сторону сада, где обустроено дренажное углубление или яма.
Таким образом, водосточная труба будет соединяться непосредственно с дождеприемником.
Как правильно монтируются дождеприемники и отходящие от них трубы – подробно рассказано в статье про ливневую канализацию, ссылка на которую уже приводилась выше.
мвс26Сверху отмостки монтируется специальная панель – крышка дождеприемника с отверстием, в которое будет входить нижний край водосточной трубы.

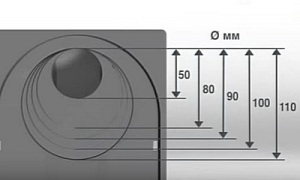

Причем на этой панели предусмотрительно проведена разметка для возможности выреза под трубы нескольких разных диаметров.
мвс27Вырезанная по нужному диаметру часть извлекается из панели, и только после этого на стояк монтируется нижняя часть трубы. Она, в первую очередь, вставляется в отверстие панели, а затем соединяется с верхним участком стояка и закрепляется в хомуте.

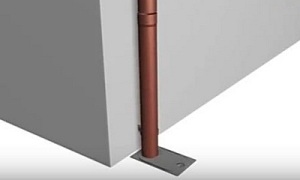

мвс28В завершенном виде в нижней части стены конструкция выглядит так, как представлено на иллюстрации.
Выбрав подобный вариант монтажа водостока, можно избежать проникновения сырости в стены дома, так как основная масса воды, падающей со скатов кровли, будет сразу отведена от цоколя и фундамента строения.
мвс29Когда водосточная система будет установлена, переходят к кровельным работам.
Как известно, монтаж кровельного покрытия чаще всего начинается от карниза, поэтому необходимо правильно просчитать его напуск на желоб.
Так, при небольшом дожде вода должна медленно стекать по кровле в желоб. При сильном ливне интенсивные потоки воды не должны перехлестывать через желоб, стекая с крыши или уже попав в его канал.
Поэтому прежде, чем проводить окончательное закрепление кровельного материала, желательно провести эксперимент. Для этого на прихваченный участок кровли льют воду с различной интенсивностью и наблюдают за тем, насколько точно она попадает в водоприемный лоток.

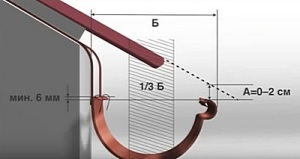

А примерные, рекомендуемые параметры расположения свеса кровли над желобом показаны на иллюстрации.

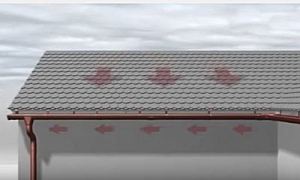

мвс30 В законченном виде кровля с установленной по карнизу и стенам водосточной системой должна работать так, как представлено на данном рисунке.
Стрелками, нанесенными на крышу, показан правильный сток воды, а указатели, располагающиеся вдоль желоба, демонстрируют направление потоков в желобе в сторону водосточной воронки.

Как видно из представленной инструкции, установка водосточной системы не является чрезмерно сложной процедурой, и считается вполне доступной для самостоятельного исполнения, без приглашения бригады специалистов. Главное в данном процессе – это точность проведения расчетов и поэтапное, с точным соблюдением всех технологических операций, выполнение установки всех необходимых элементов конструкции.

В завершение публикации – еще один пример монтажа водосточной системы, с подробными пояснениями и рекомендациями мастера?

Видео: Самостоятельный монтаж системы водостока

Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и лайфхаков по ремонту, дизайну и строительству из наших социальных сетей


Уже 400 000 участников с нами, присоединяйтесь и вы!
