Каркасный гараж своими руками: пошаговая инструкция с фото отчётом

  1. Вопрос постройки гаража возникает у всех автолюбителей – владельцев частных домов, если условия участка предоставляют подобную возможность. Правда, нередко случается так, что возведение этой необходимой придомовой постройки откладывается «до лучших времен» из-за кажущейся длительности и трудоемкости процесса, а также высокой стоимости строительных материалов. Однако, есть простой выход: можно построить каркасный гараж своими руками, буквально за несколько дней и с наименьшими затратами – это станет оптимальным вариантом.

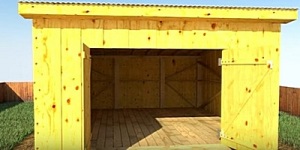

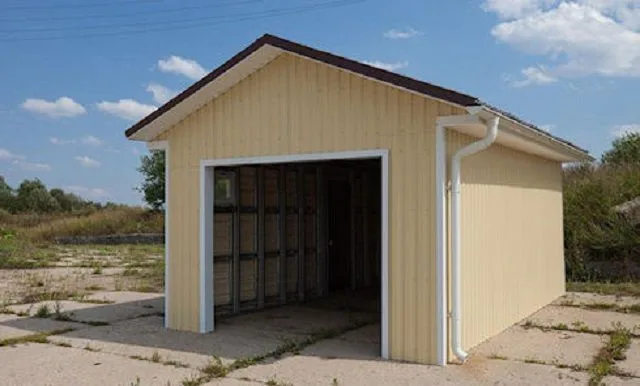

Каркасный гараж своими руками
Каркасный гараж своими руками

Такую конструкцию вполне можно возвести даже самостоятельно. Но процесс займет намного меньше времени, если, планируя создание каркасного гаража, удастся найти умелого помощника, обладающего опытом в строительном искусстве, чтобы он не только был «всегда на подхвате», но и смог предостеречь от ошибок и неточностей.

Преимущества каркасной конструкции

Как известно, в последние годы очень широко стала практиковаться технология строительства каркасных домов, которые, при использовании качественных материалов, правильном монтаже каркаса и хорошем утеплении, отлично заменяют холодные каменные стены. Так, почему же не попробовать возвести каркасный гараж?

Надежная основа и качественное крепление элементов каркаса сделает такой гараж не менее практичным и долговечным, чем кирпичные или блочные постройки.

Итак, к достоинствам каркасной конструкции можно отнести следующие моменты:

  • Простота монтажа и возможность выполнить работу самостоятельно позволит сэкономить немалые средства, которые, в противном случае, будут затрачены на оплату работы строительной бригады.
  • Возможность возвести гараж в короткие сроки – это также ощутимая экономия сил и средств.
  • Относительно доступная цена на строительные материалы, необходимые для работы – это в зависимости от специфики будущего гаража.
  • Небольшой объем и вес строительных материалов позволит обойтись без привлечения специализированной техники для строительных работ, снизит транспортные расходы.
  • Постройка каркасного гаража может быть осуществлена как из древесины, так и из металла, на выбор автовладельца.

Основные этапы работ по постройке каркасного гаража

Если говорить о порядке выполнения работ возведения гаража, то он мало отличается от постройки небольшого дома и включает в себя несколько этапов:

  • Подготовка места для постройки — расчистка строительной площадки.
  • Рытье котлована.
  • Создание фундамента.
  • Разметка и сборка каркаса стен.
  • Создание кровельной конструкции.
  • Работы по утеплению и обшивке стен.
  • Монтаж гаражных ворот.

Итак, чтобы разобраться в каждом из процессов, их необходимо рассмотреть более подробно.

Подготовка строительной площадки

В этот этап работ входят несколько мероприятий, которые должны быть произведены качественно, так как от них будет зависеть ровность фундамента, а, как следствие – и всей постройки.

Выбрав площадку для постройки, её периметр размечают, а затем хорошо выравнивают. Площадка должна иметь размер больше периметра гаража на 500÷600 мм с каждой из сторон – это расстояние необходимо для отмостки. Размеченную площадку необходимо очистить от верхнего плодородного слоя почвы на 150÷200 мм. Подобную работу можно провести с помощью специальной техники или же вручную.

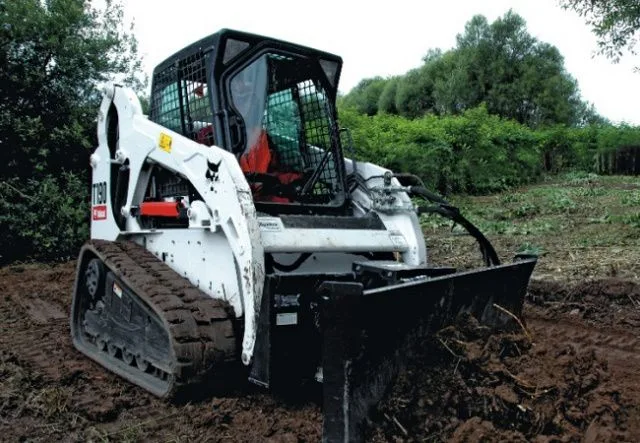

Каркасный гараж обычно не требует глубокого котлована, но если есть возможность воспользоваться землеройной техникой, то этот этап пройдет значительно быстрее
Каркасный гараж обычно не требует глубокого котлована, но если есть возможность воспользоваться землеройной техникой, то этот этап пройдет значительно быстрее

Второй вариант, конечно же, замедлит проведение процесса, но зато поможет сэкономить приличную сумму, так как вызов техники стоит достаточно дорого. Вручную грунт снимается с помощью двух лопат — штыковой и совковой. С помощью штыковой лопаты намечается граница и глубина слоя почвы для снятия, этим же инструментов производится ее подрезка и дробление. После этого грунт легко можно снять совковой лопатой, одновременно проводя планировку — выравнивание.

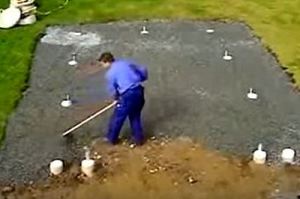

После того как площадка будет очищена от слоя почвы, грунт требуется хорошо уплотнить с помощью ручной трамбовки или катка.

Фундамент под каркасную конструкцию

Следующим шагом на подготовленной территории необходимо произвести разметку под фундамент гаража. Фундамент под каркасную конструкцию можно выбрать любой, так как постройка не будет чрезмерно массивной и не даст большой нагрузки на основу. Правда, необходимо учитывать еще и массу автомобиля, а также всего внутреннего оборудования гаража. Из существующих типов фундамента в данном случае предпочтительнее будут ленточный или плитный, но применяется также столбчатый или свайный.

По выбранным размерам необходимо наметить угловые точки периметра основы под стены. Для всех типов фундамента углы размечаются, в принципе, одинаково, а вот внутреннее их обустройство уже несколько различается между собой.

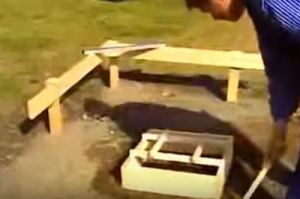

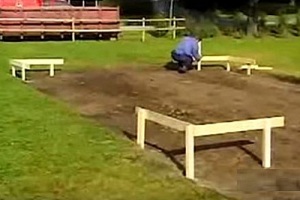

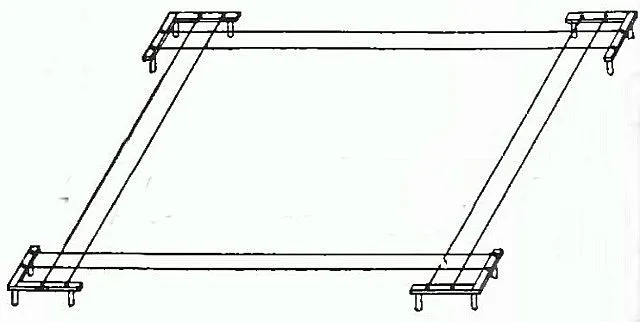

Принцип разметки под фундамент с помощью обносок и растянутых между ними шнуров.
Принцип разметки под фундамент с помощью обносок и растянутых между ними шнуров.

Работы по разметке границ фундамента  производятся в следующем порядке:

— Намечается одна из угловых точек, в соответствии с привязкой к другим объектам на участке.

— В этой точке устанавливается разметочные обноски – нехитрые приспособления, изготовленное из кольев и доски-перекладины.

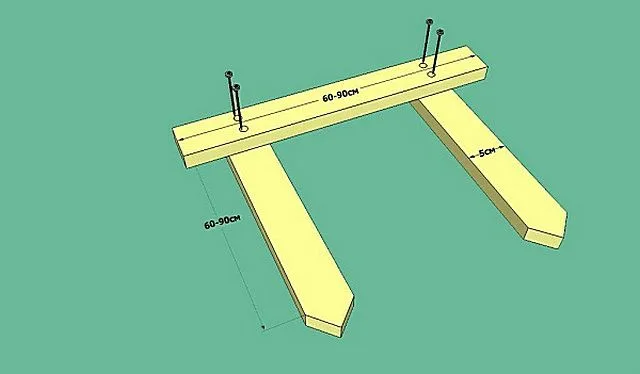

Таких обносок потребуется по две на каждый угол фундамента. Если планируется установка столбов, количество может быть увеличено.
Таких обносок потребуется по две на каждый угол фундамента. Если планируется установка столбов, количество может быть увеличено.

— Далее, к обноске привязываются шнуры. Если фундамент предполагается ленточный, то по два на каждую сторону, так как расстояние между шнурами как раз и задаст ширину планируемой ленты.

— Шнуры растягиваются по одной и другой стороне будущего фундамента на всю длину стены и фиксируются на обносках на противоположной стороне.

— Затем таким же образом определяется примерное местоположение последнего угла, который также соединяется шнурами с двумя соседними углами.

— Теперь необходимо добиться прямизны углов. Перекладина обноски дает возможность перемещать точку фиксации шнура на ней в определённых пределах. Чтобы достичь точной перпендикулярности сторон обычно применяют правило «египетского треугольника»: стороны, кратные 3, 4 и 5 всегда создадут прямой угол. Такой треугольник можно выложить из длинных ровных реек, арматурных прутьев или даже из прочной не растягивающейся веревки (шнура).

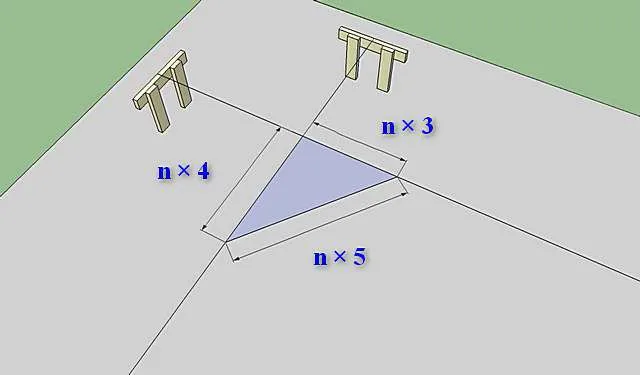

Никогда не подводящее правило «египетского треугольника»
Никогда не подводящее правило «египетского треугольника»

Слишком маленьким такой треугольник делать не стоит – высока вероятность ошибки. Можно, например, принять «n» за 0,5, тогда стороны получатся 1.5, 2 и 2.5 метра, что будет удобно и точно.

— Окончательно убедиться в правильности прямоугольника можно, промерив и сравнив диагонали – они должны быть одинаковой длины.

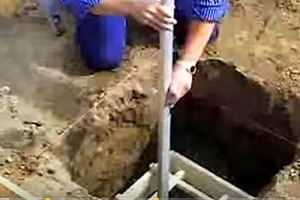

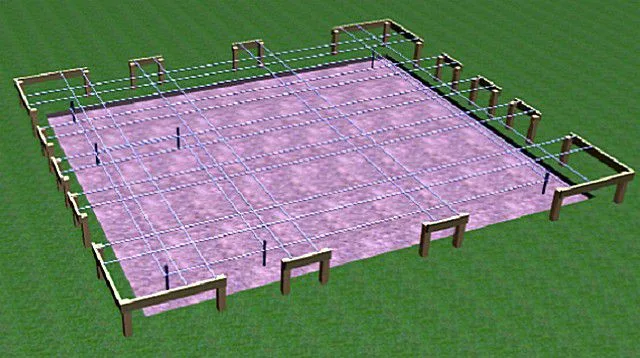

Для столбчатого фундамента придется дополнительно наметить точки пересечения линий – места установки опор.
Для столбчатого фундамента придется дополнительно наметить точки пересечения линий – места установки опор.

— Если же будет обустраиваться столбчатый фундамент, то внутренняя площадка под фундамент дополнительно размечается для определения расположения каждой из опор — этот процесс проводится примерно так, как показано на выше представленной иллюстрации. На пересечении натянутых шнуров и будут располагаться котлованы под столбы.

  • Столбчатый фундамент в обустройстве кажется намного проще других, и его вполне можно сделать самостоятельно, не прибегая к посторонней помощи. Эту конструкцию чаще выбирают в том случае, если в гараже планируется настелить дощатый пол, который чаще всего монтируется в каркасном деревянном гараже.

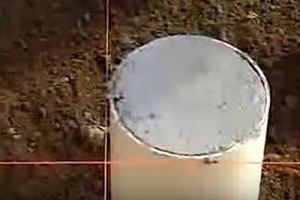

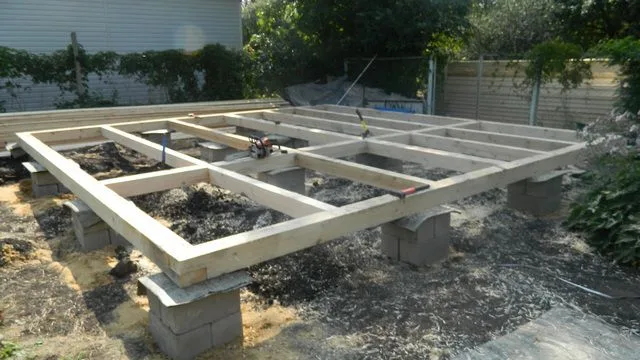

Столбчатый фундамент, при всей кажущейся простоте – все же не лучший вариант именно для гаража.
Столбчатый фундамент, при всей кажущейся простоте – все же не лучший вариант именно для гаража.

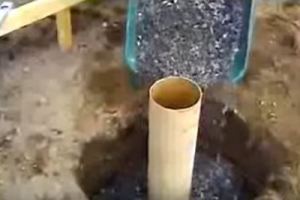

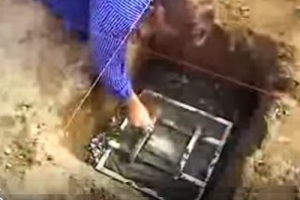

Столбчатый фундамент может быть сделан по-разному и из различных материалов — это железобетон, кирпич, бетонные блоки или же комбинированный вариант конструкции. Но для гаража его нельзя назвать совсем уж оптимальным решением. Требуется мощный дощатый настил, чтобы он выдерживал немалый вес автомобиля, а также остро встаёт вопрос оборудования заезда в помещение – въездной аппарели. Впрочем, для легкой каркасной конструкции, тем более, когда остро стоит проблема сроков возведения – все эти сложности не выглядят чрезмерными.

  • Ленточный фундамент отлично подходит для размещения на нем каркасной конструкции. В изготовлении он более сложен, требует не только установки опалубки, но и армирования с соблюдением технологических правил. Строительство займет больше времени с учетом ожидания застывания и созревания бетона, а значит, процесс постройки гаража затянется на более длительный срок.

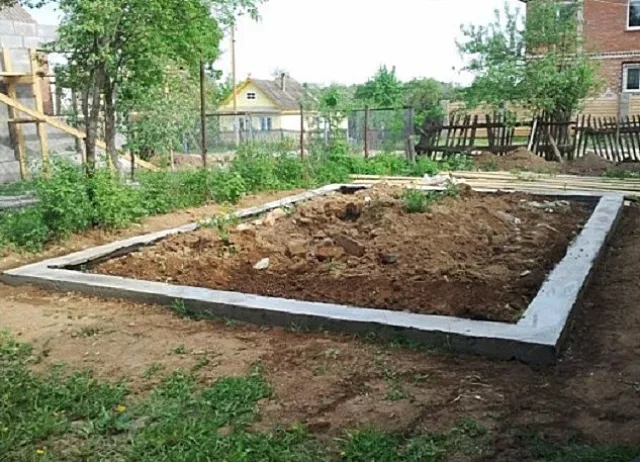

Ленточный фундамент – отличная основа для каркасной конструкции гаража.
Ленточный фундамент – отличная основа для каркасной конструкции гаража.

Однако, у ленточного фундамента есть свои преимущества. Остаются широкие возможности создания оборудованной по всем правилам смотровой ямы. Пол гаража можно сделать как деревянным, так и бетонным. При выборе деревянного настила для лагов под него внутри ленточного фундамента придется сделать дополнительные опоры, в виде бетонных или кирпичных столбов, или же вкопанных в размеченных местах обработанных битумной мастикой деревянных брусьев.

Цены на битумную мастику

битумная мастика
  • Плитный фундамент часто считают (не вполне справедливо) самым сложным в обустройстве, так как потребуется создавать систему утрамбованных слоев из различных материалов, прежде, чем заливать уже саму плиту.

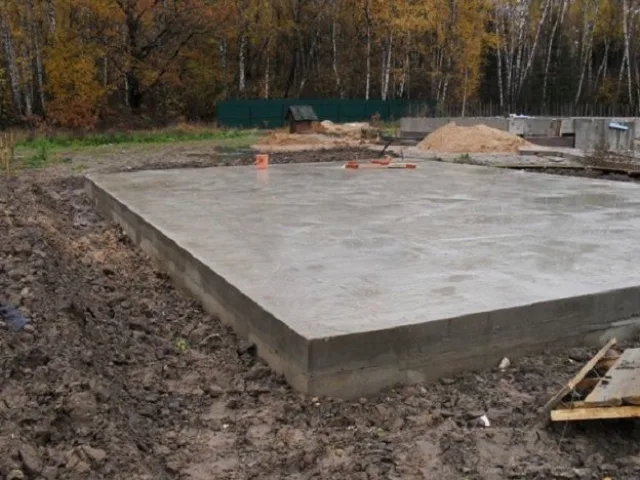

Одно из оптимальных решений для гаража – это малозаглубленный плитный фундамент.
Одно из оптимальных решений для гаража – это малозаглубленный плитный фундамент.

Этот тип фундамента получается довольно дорогим по цене, если сравнивать его по количеству материала и трудоемкости работ с двумя первыми вариантами. Однако, не надо забывать о том, что одновременно создается готовый надежный пол гаража, отличающийся завидной долговечностью. Даже если каркасную конструкцию со временем планируется заменить на капитальные стены гаража, то плитный фундамент отлично подойдет и для этого.

Вопросам фундамента больше внимания уделять не станем – много информации содержится на других страницах сайта.

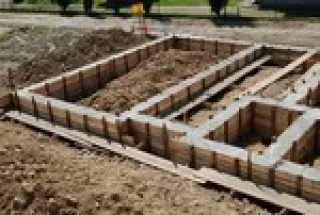

каг10Самостоятельное строительство фундамента – как сделать правильно?

Если строительного опыта в подобной сфере нет, то необходимо вначале «пройти курс обучения». Подробно о том, как создается фундамент своими руками – от расчетов (имеются встроенные калькуляторы) до практического выполнения, рассказывается в специальной публикации нашего портала.

Каркас гаража

Каркас строения может быть изготовлен из бруса, металлического профиля или же эти материалы комбинируют между собой. Возведение каркаса стен можно разделить на несколько этапов:

  • Монтаж нижней обвязки каркаса.
  • Сборка и поднятие вертикальных каркасных конструкций стен.
  • Закрепление верхней обвязки.
  • Обшивка, дополнительно упрочняющая каркасную конструкцию.
  • Монтаж каркасной конструкции крыши.



Пример чертежа каркасного гаража.
Пример чертежа каркасного гаража.

Монтаж каркасной конструкции требуется производить по заранее составленному чертежу, на котором проставлены все размеры. Одинаковые по размеру детали лучше всего заготовить заранее и сложить их отдельными стопками, написав на них параметры и область каркаса – это значительно сэкономит время при проведении сборочных работ.

Нижняя обвязка

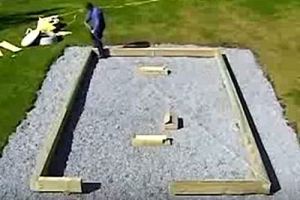

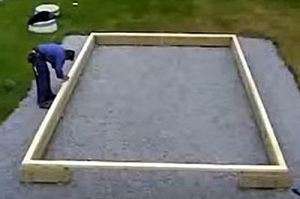

Итак, при сборке каркаса первым шагом на готовый фундамент настилается гидроизоляционный материал. Чаще всего для этой цели используется рубероид. Это необходимо для сохранения деревянных элементов каркаса от прямого воздействия влаги, а металлических – от появления коррозийных процессов. Такая «отсечка» не позволяет влаге распространиться капиллярно от стен фундамента из грунта во время таяния снега или дождей.

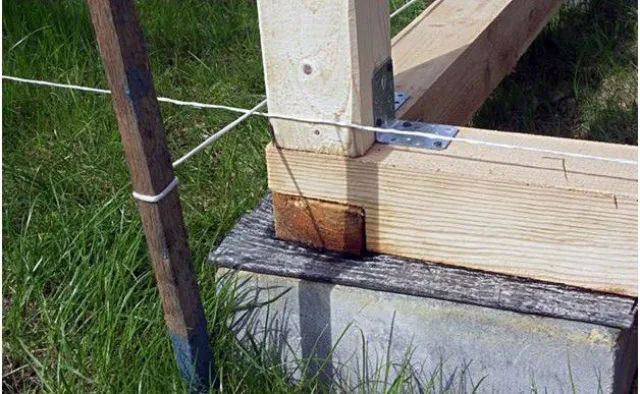

Независимо от типа фундамента, обвязка начинается только после обеспечения гидроизоляционной «отсечки»
Независимо от типа фундамента, обвязка начинается только после обеспечения гидроизоляционной «отсечки»

Далее, на поверхность фундаментных столбов, на бетонную ленту или по намеченным линиям на плитном основании по периметру укладывается и закрепляется деревянный брус 120×120, 120×150 или 150×150 мм, доска 50×120 или 50×150 мм. При монтаже металлического каркаса используется стальной швеллер или профильная труба с квадратным сечением 100×100 мм.

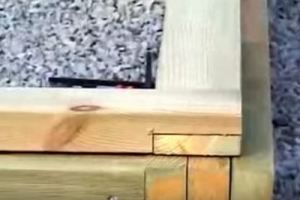

Деревянные элементы обвязки могут иметь на углах разные соединения. Брус чаще всего скрепляется в полдерева.

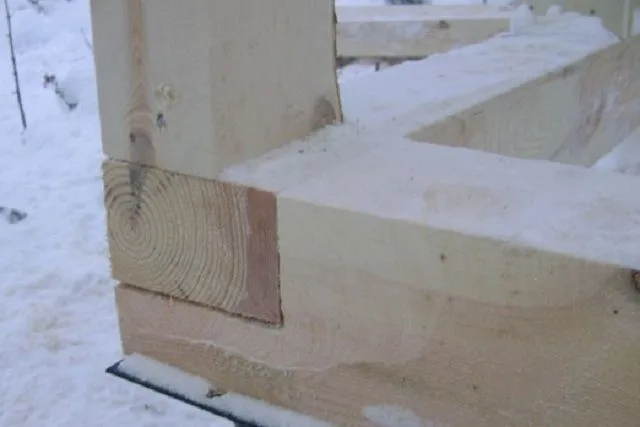

Соединение бруса в полдерева
Соединение бруса в полдерева

При использовании досок, укладываемых в два слоя, которые и образуют толщину обвязки, форму соединения также можно назвать в полдерева, но оно формируется с помощью «перевязки» по углам,

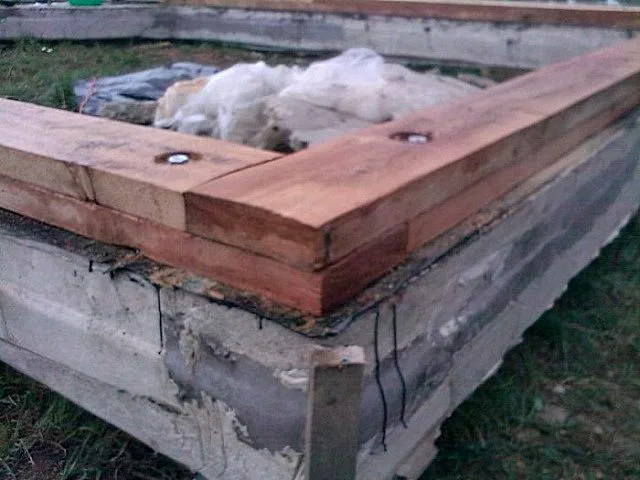

 Обвязка из двух слоев досок
Обвязка из двух слоев досок

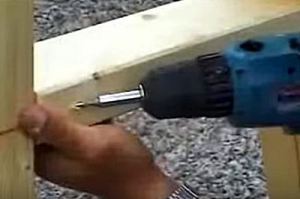

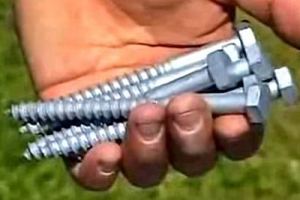

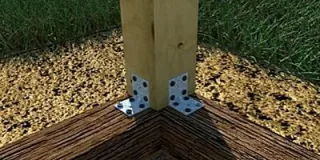

Закрепляются деревянные детали обвязки с помощью анкерных винтов или же на шпильки, заранее вмурованные в поверхность фундамента.

Металлические детали, как труба, так и швеллер, соединяются на углах сваркой.

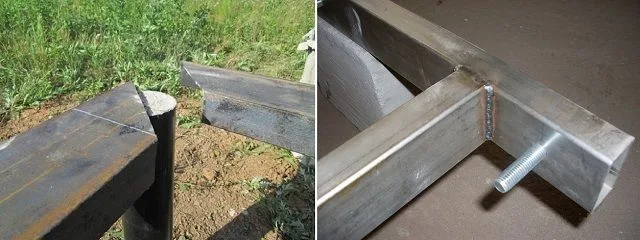

Соединения деталей металлической обвязки
Соединения деталей металлической обвязки

Если обвязка обустраивается на столбчатый фундамент, или же на ленточный, но когда далее планируется в гараже настелить деревянный пол, то внутри рамы обвязки устанавливаются на ребро доски-лаги.

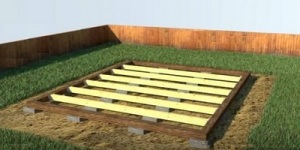

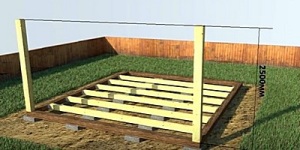

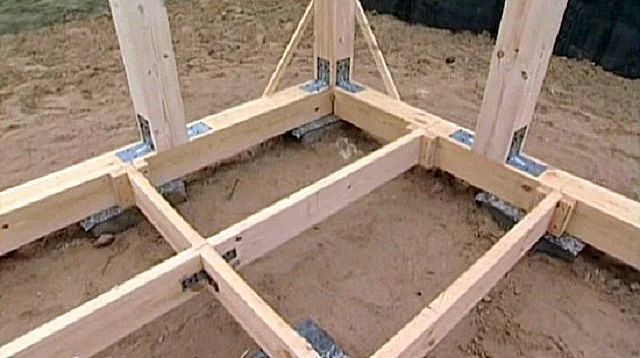

Для планируемого дощатого пола необходим монтаж лаг, с закреплением на брусья нижней обвязки и с упором на промежуточные столбы.
Для планируемого дощатого пола необходим монтаж лаг, с закреплением на брусья нижней обвязки и с упором на промежуточные столбы.

Лаги необходимы не только для закрепления досок пола – они еще и сделают нижнюю часть основы каркаса более жесткой и прочной.

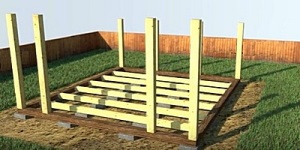

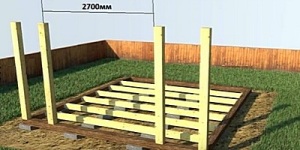

Монтаж каркаса стен

Каркас стен может собираться двумя способами:

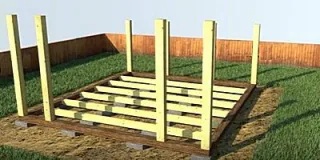

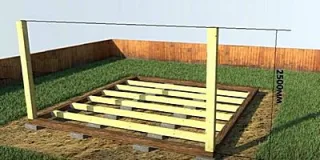

 — Непосредственно по месту своей установки, то есть каждый элемент каркаса, устанавливается отдельно и фиксируется в общей вертикальной конструкции стен. Этот вариант чаще всего используется при сборке деревянных конструкций.

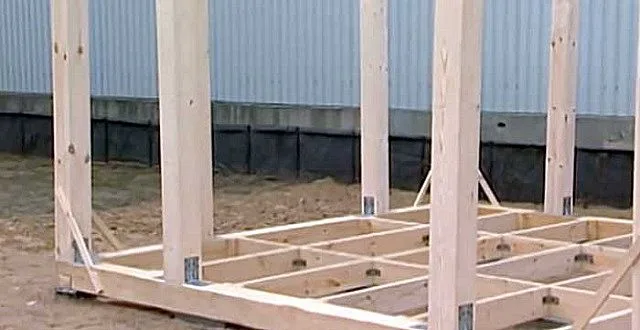

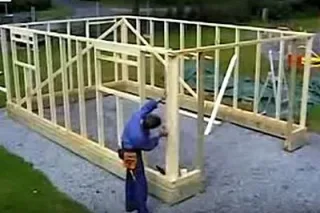

Один из способов – каркас стен собирается из деталей непосредственно по месту его установки
Один из способов – каркас стен собирается из деталей непосредственно по месту его установки

— Каркас каждой из стен собирается на земле в горизонтальном положении и уже затем, в собранном виде, выставляется и закрепляется на обвязке вертикально. Этот способ удобен особенно в томи случае, когда при сборке, например, металлических конструкций, применяются дополнительные приспособления – кондукторы, облегчающие точное выполнение сборочный и сварочных работ.

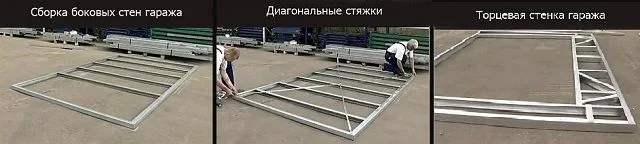

Монтаж каркасных стенок перед их установкой на нижнюю обвязку
Монтаж каркасных стенок перед их установкой на нижнюю обвязку

Вертикальные и горизонтальные детали каркаса стен изготавливаются обычно из профильной трубы или бруса 60×60 мм, а также доски 30×120 или 30×150 мм, в зависимости от выбранных параметров нижней обвязки и от планируемой толщины утепления.

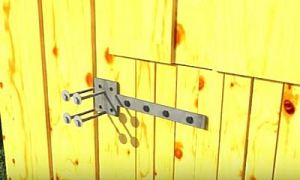

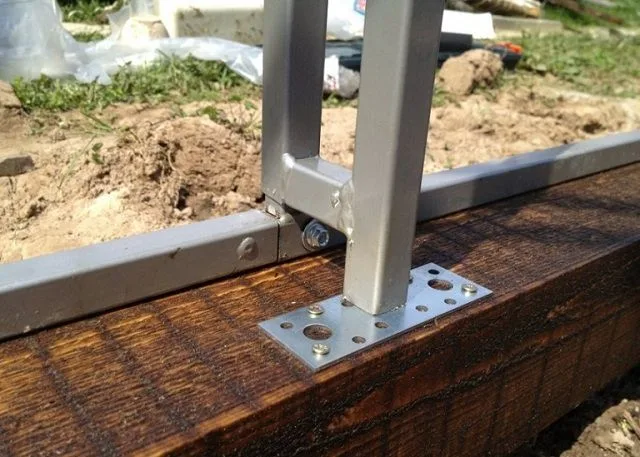

Один из вариантов крепления металлического каркаса на деревянном брусе обвязки
Один из вариантов крепления металлического каркаса на деревянном брусе обвязки

Металл и древесину вполне можно комбинировать. Так, например, нижняя обвязка может быть сделана из бруса, а каркас для стен изготовлен только из квадратной трубы. Удобство подобного подхода заключается в простоте закрепления металлических стоек на деревянной основе.

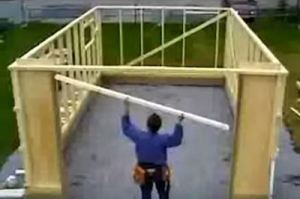

Верхняя обвязка каркаса

Верхняя обвязка конструкции должна жестко связать каркас стен в единую конструкцию и придать ей прочность. Для верхней обвязки используется брус или труба, которые будут соответствовать размеру элементов каркаса стен.

Цены на обрезную доску

обрезная доска

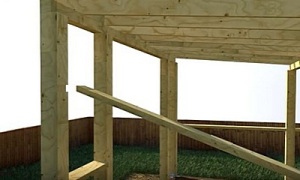

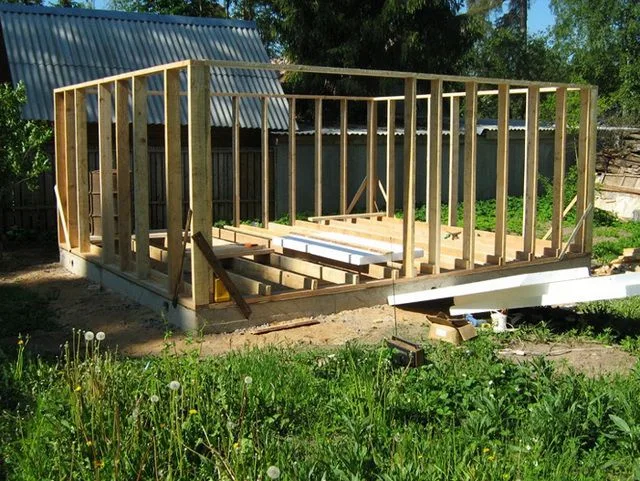

Вертикальные стойки каркаса стен связаны верхней обвязкой.
Вертикальные стойки каркаса стен связаны верхней обвязкой.

Например, если в качестве вертикальных стоек использовались доски шириной в 120 мм, то обвязку можно сделать из доски той же ширины, уложенной в два слоя или же бруса, например, 60×120 мм.

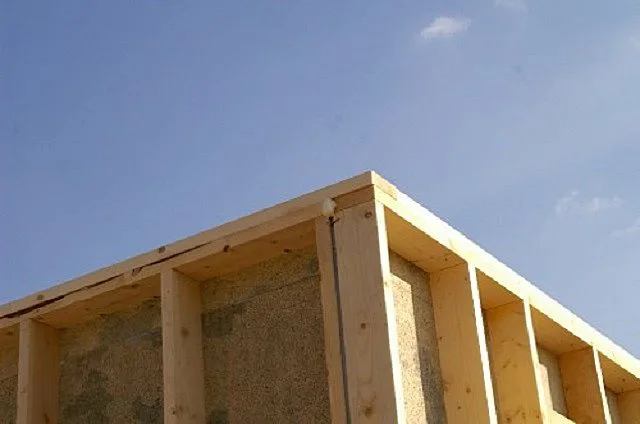

Обвязка из двух рядов досок, с перевязкой по углам
Обвязка из двух рядов досок, с перевязкой по углам

На этой иллюстрации представлен вариант верхней обвязки, изготовленной из двух слоев доски, с шириной и толщиной, равной параметрам вертикальных стоек конструкции.

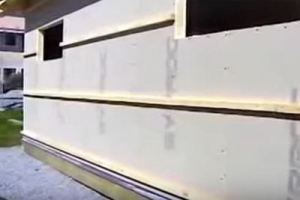

Первичная обшивка каркаса

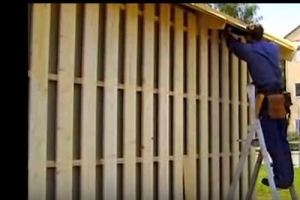

Чтобы сразу упрочнить каркас стен, его следует снаружи или изнутри обшить листовым материалом (фанерой, листами ОСП, профнастилом).

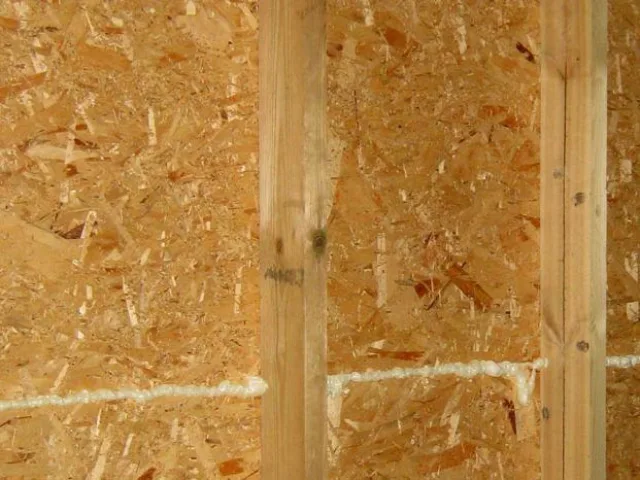

Для большей надежности после сборки и верхней обвязки каркаса его сразу окончательно закрепляют монтажом обшивки с одной стороны. К вопросам утепления и окончательной обшивки можно вернуться после того, как будет готова крыша
Для большей надежности после сборки и верхней обвязки каркаса его сразу окончательно закрепляют монтажом обшивки с одной стороны. К вопросам утепления и окончательной обшивки можно вернуться после того, как будет готова крыша

На этом этапе работ достаточно будет произвести закрепление листов только с одной стороны стен каркаса, так как обшивка в данном случае нужна для упрочнения конструкции. Завершение этого процесса проводится после того, как будет произведено закрепление кровельного материала. Если планируется дальнейшее утепление строения изнутри, то обшивку производят снаружи, но иногда поступают и наоборот.

Перекрытия каркасного гаража

Крыша гаража может быть односкатной или двухскатной. Второй вариант конструкции – более сложный, но зато позволяет обустроить чердачное помещение или просто подкрышное пространство для хранения различных инструментов и материалов, необходимых как для ремонта автомобиля, так и в домашнем хозяйстве.

Обустройство крыши состоит из нескольких этапов работ:

— Изготовление стропильной системы односкатной или двухскатной крыши.

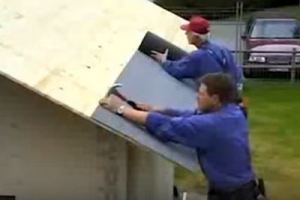

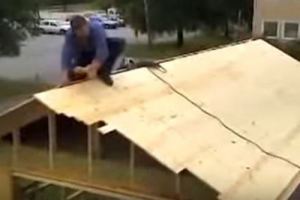

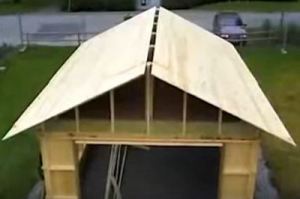

— Обшивка скатов крыши фанерными листами или монтаж необходимой разреженной обрешетки.

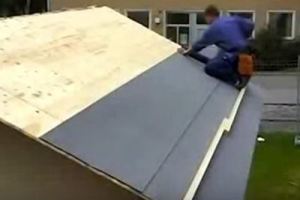

— Настил кровельного материала.

Двухскатная крыша

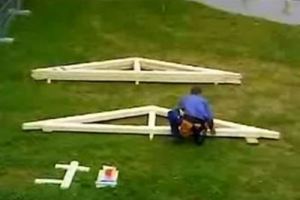

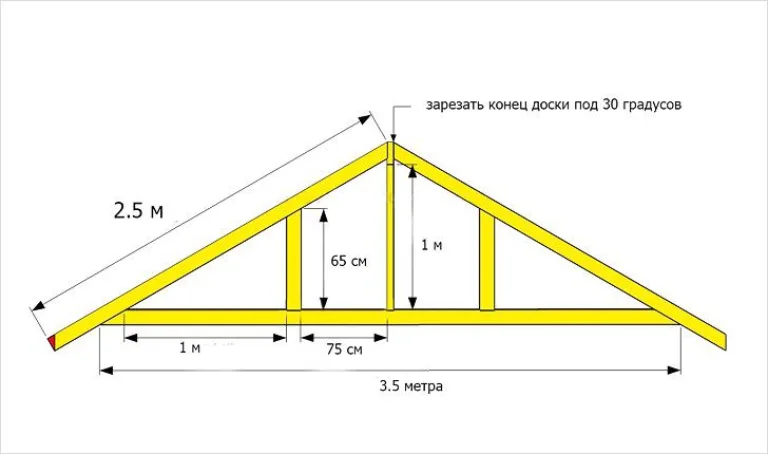

Один из вариантов стропильной пары каркасного гаража
Один из вариантов стропильной пары каркасного гаража

Стропильную систему двухскатной крыши можно монтировать двумя способами:

— Сборка всех элементов конструкции производится на земле, а затем проводится монтаж готовых деталей на обвязку стен.

— Закрепление балок перекрытия и формирование скатов крыши из стропил производится непосредственно на стенах.

Второй вариант сложнее в том, что на высоте непросто выставить отдельные элементы системы, так как их необходимо не только правильно удерживать во время монтажа, но и закреплять. Поэтому в большинстве случаев строители предпочитают поднимать сборки стропильной системы в готовом виде.

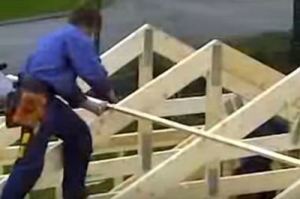

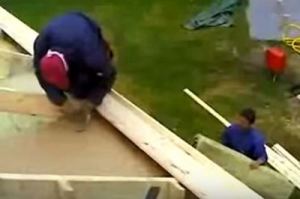

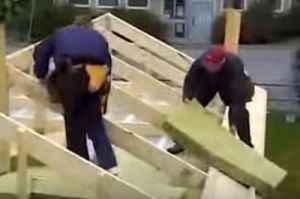

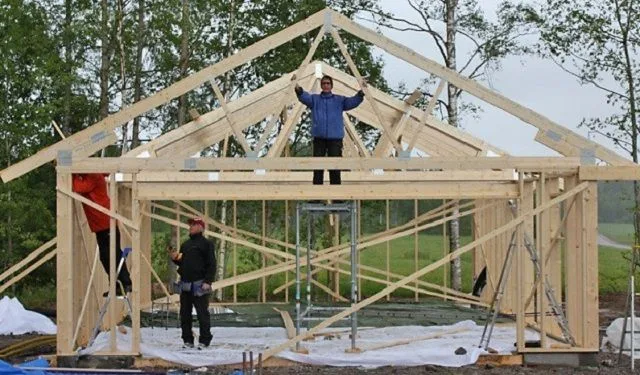

Монтаж стропильной системы каркасного гаража на высоте
Монтаж стропильной системы каркасного гаража на высоте

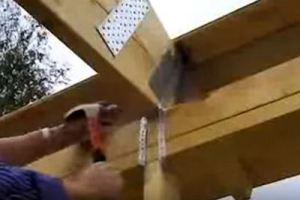

Если же выбран вариант монтажа стропильной системы на высоте, то он производится в следующем порядке:

— Сначала устанавливаются балки перекрытия потолка, для чего используется брус.

— Затем, выставляются стропила по фронтонным сторонам строения, которые временно подпираются стойками.

— В точках пересечения стропильных ног между двумя фронтонными парами закрепляется коньковая доска

— Далее, размечается шаг установки всех остальных пар стропил, которые и сформируют скаты крыши;

— Упрочняется стропильная система обрешеткой из досок, которые крепятся перпендикулярно стропилам, или же сплошной обрешеткой из листов фанеры или ОСП.

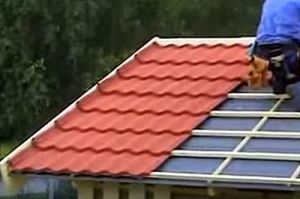

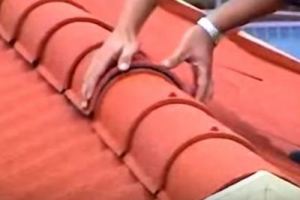

— После этого монтируется выбранный кровельный материал.

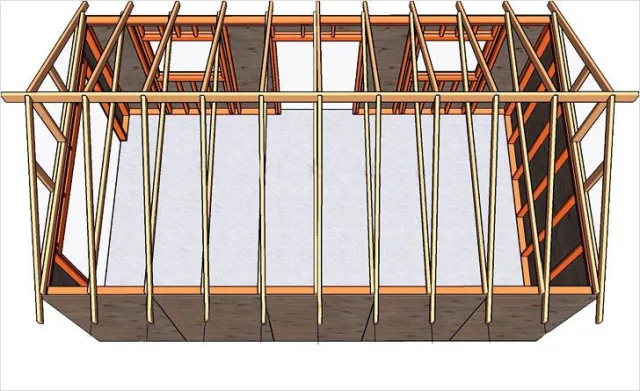

Примерная схема стропильной системы двухскатной крыши
Примерная схема стропильной системы двухскатной крыши

В металлической конструкции элементы системы крыши практически всегда собираются на земле, а затем поднимаются на стены и закрепляются на верхней обвязке и прикручиваются к ней болтами или же винтами-саморезами. Для прочности крепления некоторые соединения дополнительно прихватываются сваркой.

  • Односкатная крыша

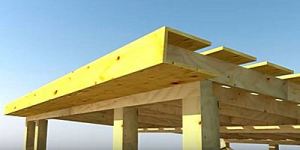

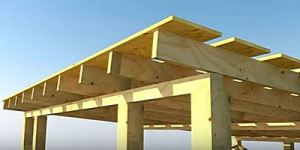

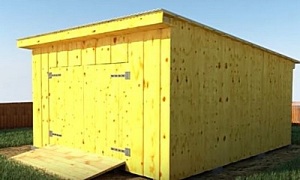

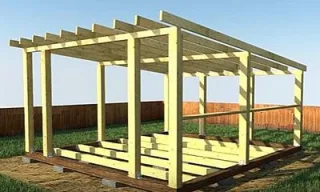

Односкатная крыша имеет более простую конструкцию, так как при ее монтаже отпадает необходимость достаточно сложного совмещения стропильных ног на коньковой доске или подъема на высоту гаража готовых сборок стропильной системы.

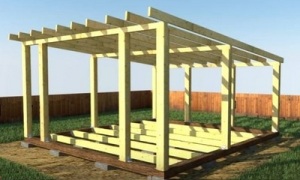

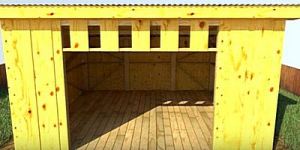

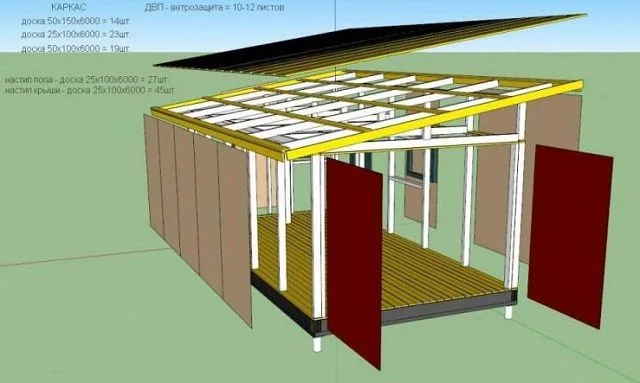

Для односкатной крыши обычно сразу предусматривают, чтобы одна стена гаража была выше другой
Для односкатной крыши обычно сразу предусматривают, чтобы одна стена гаража была выше другой

На этапе составления проекта важно правильно рассчитать угол уклона крыши. Оптимальный угол уклона составляет 15÷20 градусов, но точный параметр будет зависеть от выбора кровельного материала. От этого рассчитывается и превышение одной стены относительно противоположной.

Когда верхняя обвязка будет смонтирована, на боковые или фронтальные стены (в зависимости от направления ската) укладываются и закрепляются стропила, изготавливаемые из бруса или доски. Доска в этой конструкции устанавливается на торец. Эти элементы монтируются с одинаковым шагом по заранее нанесенной разметке.

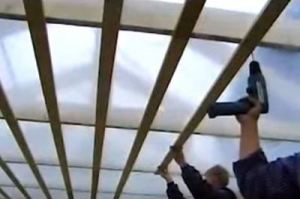

Сверху стропил закрепляются элементы обрешетки, сплошной или разреженной, то есть применяются доски или листы ОСП. Завершается этап настилом выбранного кровельного покрытия.

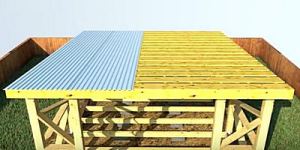

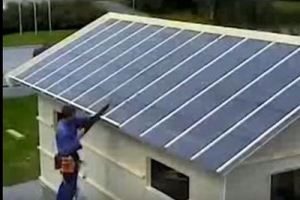

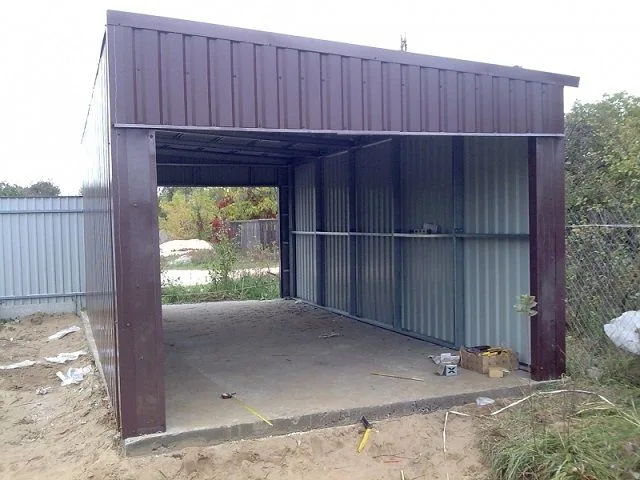

Для крыши металлического каркасного гаража чаще всего применяется профнастил
Для крыши металлического каркасного гаража чаще всего применяется профнастил

Если монтируется металлическая каркасная конструкция гаража, то стропильная система обычно собирается из квадратной трубы и чаще всего покрывается и обшивается профилированными листами.

каг28О конструкциях крыш – со всеми подробностями!

Какую выбрать, как рассчитать и смонтировать стропильную систему, какой кровельный материал применим в тех или и иных случаях – обо всем этом в целой подборке подробных публикаций раздела «Крыша и кровля».

Пол гаража

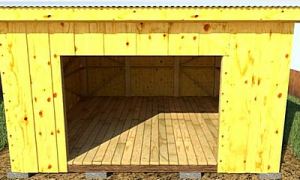

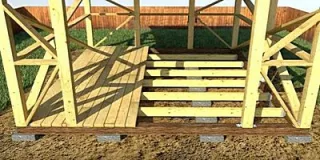

Деревянный пол лучше всего монтировать тогда, когда покрыта крыша, а стены уже имеют сплошную обшивку. Так можно сохранить доски от намокания в случае неожиданного дождя. Для пола чаще всего используется не шпунтованная доска, так как необходимо дать древесине возможность изменять свое состояние под действием температур и влаги.

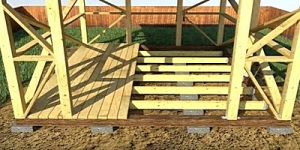

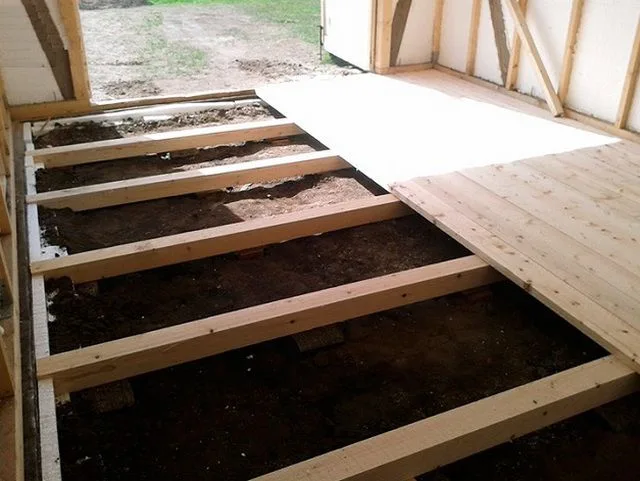

Для пола в гараже не используют шпунтованные доски – наоборот, между половицами должен быть небольшой зазор
Для пола в гараже не используют шпунтованные доски – наоборот, между половицами должен быть небольшой зазор

Между досками настила оставляется небольшой температурный зазор, составляющий от 3 до 5 мм – он сохранит древесину от деформации.

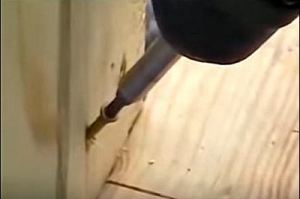

Закрепляются доски на лагах, и чаще всего фиксируются с помощью гвоздей или саморезов.

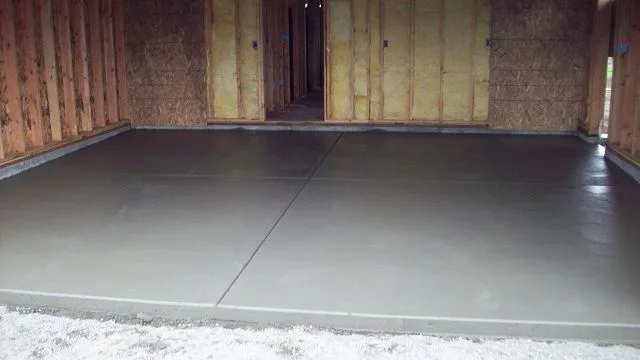

Плитный фундамент хорош тем, что сразу дает готовое основание пола
Плитный фундамент хорош тем, что сразу дает готовое основание пола

Если использовался плитный фундамент, то пол уже практически готов. Правда, ровную бетонированную поверхность рекомендуется сразу обработать специальной укрепляющей грунтовкой глубокого проникновения, которая скрепит верхние слои бетона, упрочнит их, придаст дополнительные гидрофобные качества. Такой пол может быть окрашен, облицован керамической плиткой или оставлен, как есть.

В том же случае, когда для гаража выбран ленточный фундамент, над созданием бетонной стяжки еще предстоит серьезно поработать.

каг31Как правильно забетонировать пол в гараже?

Бетонный пол для гаража является, наверное, самым оптимальным вариантом, по прочности и практичности. Нюансы бетонирования пола в гараже подробно освещены в специальной публикации нашего портала.

Утепление каркасного гаража

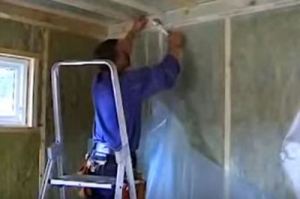

Теплоизоляционный материал может монтироваться в каркасную конструкцию с наружной или внутренней стороны, в зависимости от того, с какой стороны уже произведена первичная обшивка стен листовым материалом. В любом случае, утеплитель должен быть расположен между двумя слоями облицовки.

Для утепления гаража используются разные материалы – всем знакомый пенополистирол (пенопласт), минеральная вата или напыляемый пенополиуретан.

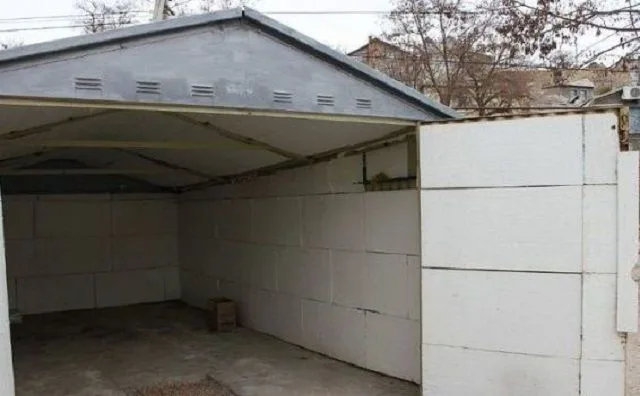

Пенополистирол (пенопласт) монтируется проще всего, он дешев и доступен, но, увы, весьма небезопасен с точки зрения возгораемости
Пенополистирол (пенопласт) монтируется проще всего, он дешев и доступен, но, увы, весьма небезопасен с точки зрения возгораемости

Плиты пенопласта – это самый доступный по цене утеплитель с очень высокими термоизоляционными качествами, который легко обрабатывается и без проблем укладывается в каркас.

Монтаж пенопласта вполне можно произвести самостоятельно, и для этого не потребуется специального опыта или сложных инструментов – достаточно иметь под рукой острый строительный или канцелярский нож. Толщина плит выбирается в зависимости от размеров каркасных стоек, так как эффективность термоизоляции будет максимальной, если утеплителем будет заполнено все пространство между листами обшивки.

Но есть один большой минус – пенополистирол является горючим материалом, и в гаражных условиях, и без того сложно добиться пожаробезопасности, его применение связано с определённым риском.

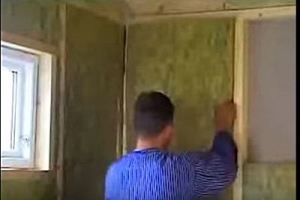

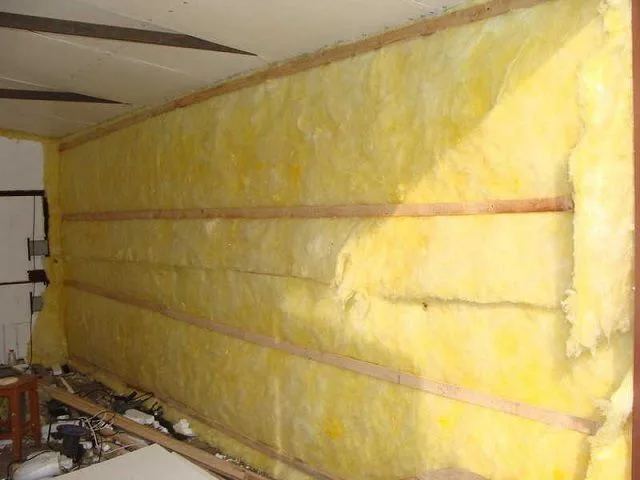

Стены гаража, утепляемые минеральной ватой
Стены гаража, утепляемые минеральной ватой

Не менее популярна для утепления стен гаража и минеральная вата, которая намного безопаснее с точки зрения эксплуатации, но имеет более высокую цену. Осложняют работу с некоторыми типами минваты колючие волокна, которые способны повредить кожу рук, попасть на слизистые оболочки глаз и дыхательных путей, поэтому процесс утепления производится в перчатках, респираторе и защитных очках. Блоки или маты укладывают также между каркасных элементов, и за счет своей упругости они полностью заполняют все пространство между листами внутренней и внешней обшивки.

Цены на минеральную вату

минеральная вата

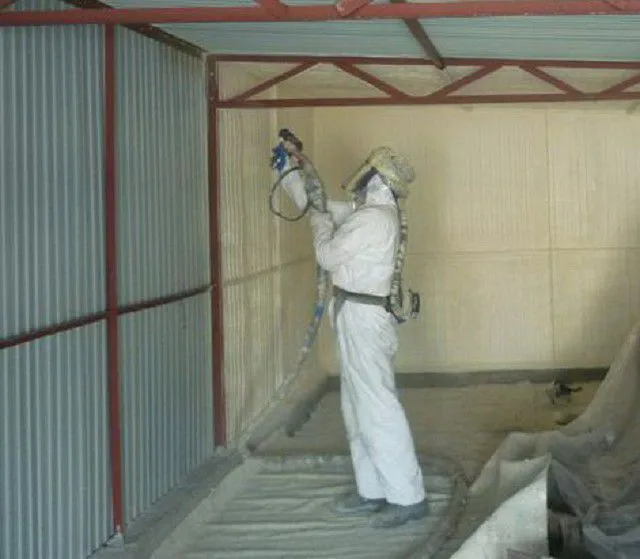

Современный способ эффективного утепления – напыление пенополиуретана
Современный способ эффективного утепления – напыление пенополиуретана

Напыляемый пенополиуретан используется как для деревянного, так и для металлического гаража. Такой вариант утепления дороже двух предыдущих, так как для монтажа этого состава требуется специальное оборудование. Кроме того, необходимы качественные исходные компоненты, а для проведения работы чаще всего приглашают специалистов, обладающих соответствующим опытом.

Преимущество пенополиуретана заключается в его возможности полностью заполнять все щели и полости, не оставляя лазеек холоду. Утеплитель отлично ложится на любой материал и обладает высочайшими термоизоляционными качествами.

Другой вариант применения пенополиуретана — им заполняется свободное пространство, образовавшееся после закрепления листов обшивки с двух сторон каркаса. Для этого в листах высверливаются отверстия, а затем в них закачивается пена, которая и заполнит весь свободный объем. Таким образом, стены гаража превратятся в сэндвич-панели.

каг35Какой утеплитель выбрать?

Для термоизоляции гаража применяются в основном те же материалы, что и для наружного утепления домов. Поэтому, чтобы узнать подробные характеристики и правильно определиться с выбором, стоит изучить статью нашего портала «Утеплители для наружных стен».

Внешняя обшивка гаража

Для обшивки стен с внешней стороны применяются разные материалы, а выбор зависит от финансовых возможностей и предпочтения владельца гаража.

Самыми популярными из отделок являются металлический или виниловый сайдинг или сайдинг-панели, а также листы стенового профнастила.

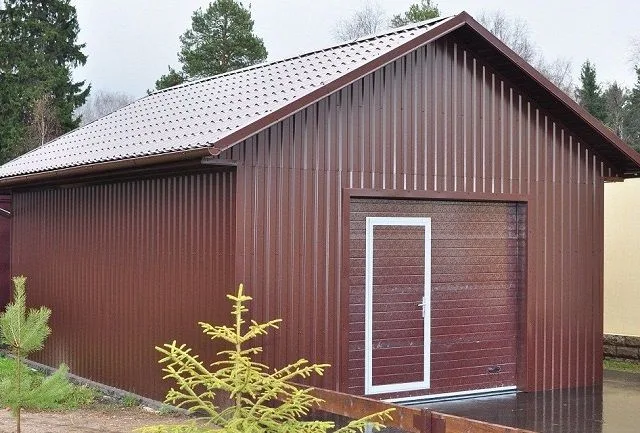

Вполне симпатичный гараж, обшитый профнастилом
Вполне симпатичный гараж, обшитый профнастилом

Профнастил имеет вполне доступную цену, легко монтируется на каркас и отлично защищает стены от влаги механических нагрузок и ультрафиолета. Листы относительно легки по весу, поэтому их монтаж вполне может быть произведен самостоятельно, причем не только на каркас из профильных труб, но и на деревянный брус.

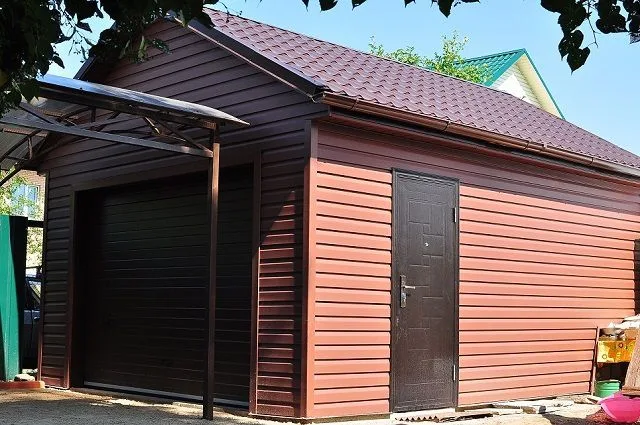

Гараж, отделанный снаружи сайдингом под «корабельный брус»
Гараж, отделанный снаружи сайдингом под «корабельный брус»

Виниловый сайдинг производится в виде доски или панелей. Последние могут имитировать кирпичную или каменную кладку, имеющую разные оттенки, поэтому этот материал способен преобразить каркасное строение до неузнаваемости, так, что издалека гараж будет выглядеть более солидно и респектабельно.

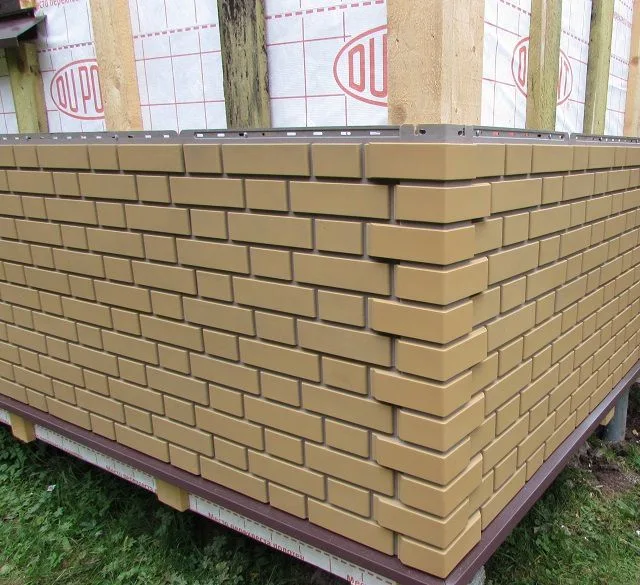

Такие панели «превращают» каркасный гараж в «кирпичный»
Такие панели «превращают» каркасный гараж в «кирпичный»

Еще один вариант сайдинга – это металлический или полимерный блок-хаус, имитирующий натуральный, обработанный и покрытый лаком бревенчатый сруб.

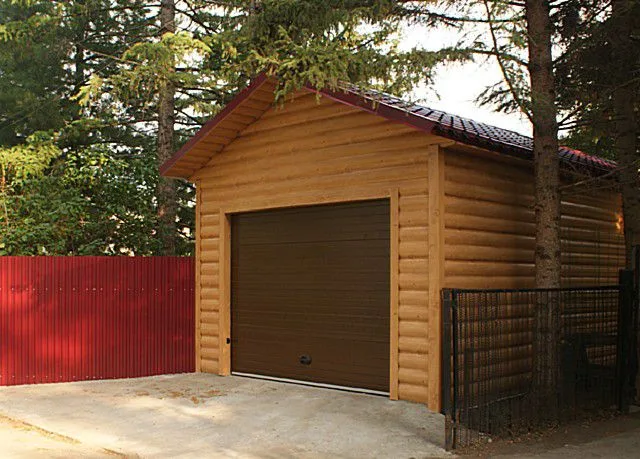

Если нет возможности возвести настоящий бревенчатый сруб, то можно его имитировать
Если нет возможности возвести настоящий бревенчатый сруб, то можно его имитировать

Этот вариант обшивки отлично смотрится на поверхности стен, а строение выглядит, как лесная избушка.

каг40Отделка фасада сайдингом – новая внешность здания!

Подобная облицовка фасада каркасного здания требует знания и выполнения многих технологических нюансов.  Подробнее о них – в специальной публикации о монтаже сайдинга своими руками.

Гаражные ворота

На каркасную конструкцию гаража можно установить разные по своей конструкции ворота — секционные, роллетные, подъемно-поворотные и распашные.

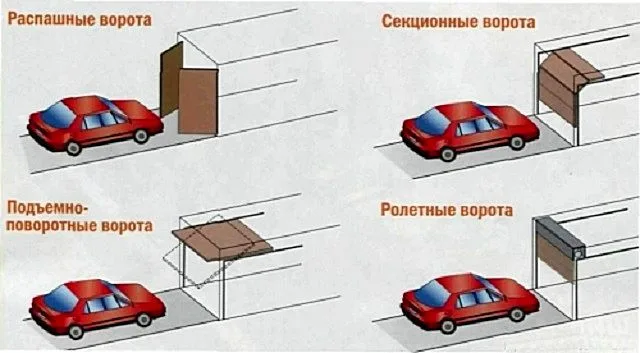

Различные типы ворот для гаража
Различные типы ворот для гаража

Самыми простыми для самостоятельного изготовления являются распашные двустворчатые ворота, а остальные конструкции, как правило, производятся и устанавливаются опытными мастерами.

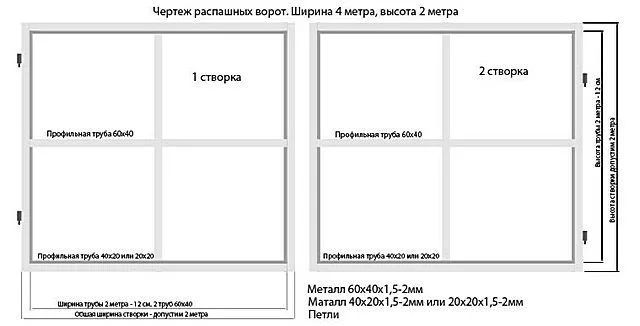

Рекомендуемый чертеж обычных распашных ворот гаража
Рекомендуемый чертеж обычных распашных ворот гаража

Распашные ворота изготавливаются из металла и (или) древесины. Для создания рамного каркаса используется профильная труба или брус, которые обшиваются металлическими листами, профнастилом, сайдингом или просто доской. Такие ворота не сложны в изготовлении, если их делать по точно снятым размерам с проема. Обойдется такая конструкция недорого, а при ее утеплении станет надежной преградой холоду в зимний период, что крайне необходимо, если владелец строения планирует обустроить в нем еще и небольшую обогреваемую мастерскую. Ширина ворот составляет от 2,5 до 4 метров, но если их необходимо сделать более широкими, то, составляя чертеж будущего каркаса, этот момент нужно предусмотреть заранее.

Кроме материала для каркаса и его обшивки, для изготовления ворот потребуются мощные навесные петли для двух створок, то есть 4 штуки, и для двери, расположенной в одной из половин и открывающейся отдельно – еще 2 штуки. Для надежного закрытия гаража приобретается замок, который полностью прячется за панелью входной двери, и остается лишь небольшое отверстие для входа ключа.

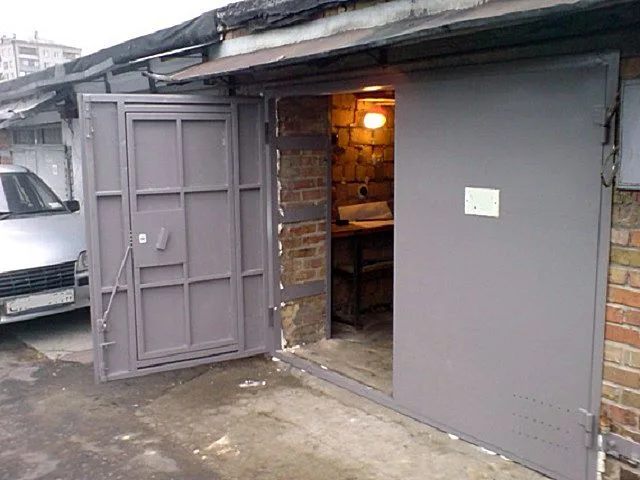

Полностью металлические ворота для каркасного гаража могут быть слишком тяжелыми
Полностью металлические ворота для каркасного гаража могут быть слишком тяжелыми

Металлические ворота, обшитые листовой сталью, для каркасного гаража будут чрезмерно массивными, да они для такой конструкции и не особо нужны.

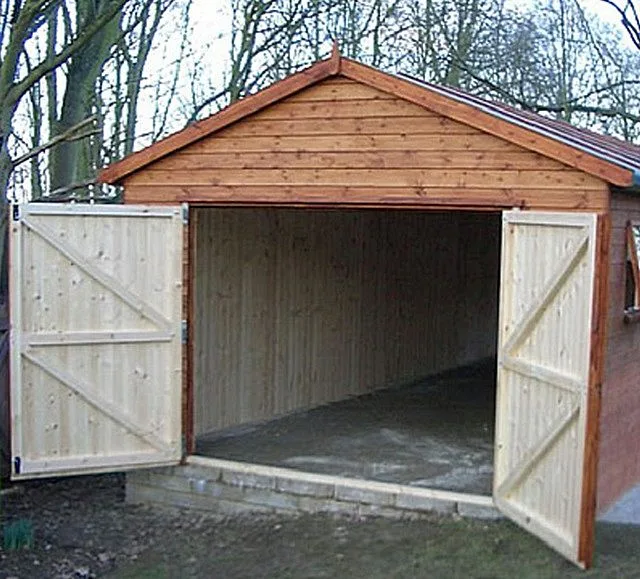

Несложные, но прочные деревянные ворота для каркасного гаража будут намного уместнее
Несложные, но прочные деревянные ворота для каркасного гаража будут намного уместнее

Проще собрать деревянные ворота, или, по крайней мере, обшить их легким профнастилом или сайдингом, в тон ко всем остальным стенам гаража.

Примеры строительства каркасного гаража — пошагово

Утепленный гараж с двухскатной крышей

Такой вариант деревянного каркасного гаража имеет вполне «капитальный» и эстетичный вид, поэтому не испортит ландшафтного дизайна даже самого обустроенного участка.

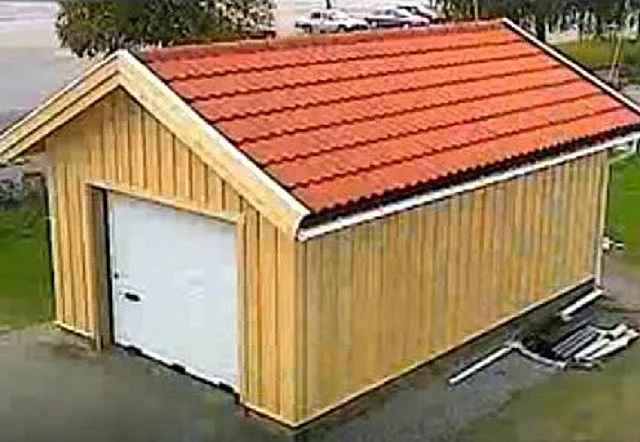

Нравится такой гараж? Давайте посмотрим, как его можно построить…
Нравится такой гараж? Давайте посмотрим, как его можно построить…

ИллюстрацияКраткое описание выполняемых этапов работы
гак1Итак, первым шагом, после очистки площадки от плодородного слоя почвы, производится разметка территории, то есть определяются прямые углы периметра гаража вместе с отмосткой.
Как можно видеть на иллюстрации, для этой цели используются специальные обноски, изготовленные из доски. Их установка производится по представленной выше инструкции.
гак2Внутри огороженной территории производится разметка месторасположения столбов фундамента.
В данном случае столбы планируется установить только по периметру гаража, то есть только под будущими стенами конструкции. По длинным сторонам, кроме угловых, расставляются еще по две опоры с равным шагом, по короткой задней – одна по центру. По дополнительному столбу ставится на месте вертикальных стоек проема будущих ворот.
Чтобы ямы не были больше чем нужно, а опалубка входила в них свободно, работу лучше всего проводить вручную, периодически примеряя к котловану, изготовленный из досок короб.
Сверху короба прибиваются рейки, так, чтобы в центре конструкции оставалось квадратное отверстие, в которое позже будет установлена цементно-асбестовая труба.
гак3Глубина котлована зависит от строения грунта, но она должна быть не менее 500 мм.
В готовые котлованы засыпается щебень средней фракции, толщиной в 50÷70 мм, который следует хорошо уплотнить.
Сверху щебня устанавливается деревянный короб опалубки.
гак4Следующим шагом опалубка заполняется бетонным раствором, состоящим из песка и цемента в пропорции 3:1.
Раствор должен заполнить все внутреннее пространство короба, поэтому его распределяют с помощью мастерка или шпателя шириной в 120÷150 мм.
гак5Заполнив короб опалубки, в его центральную часть устанавливают трубу диаметром в 150÷170 мм. Она может быть изготовлена из разных материалов, но чаще всего применяют асбестобетонную, так как она отличается стойкостью к внешним воздействиям.
Установив трубу в пластичный раствор, делают небольшую паузу для того, чтобы бетон схватился, а затем пространство вокруг нее заполняют щебенкой, которую также следует утрамбовать.
Труба должна подниматься над поверхностью грунта на 120÷150 мм.
гак6Жестко закрепленная в котловане труба заполняется бетонным раствором, причем при заливке его необходимо обязательно «штыковать», например, обрезком арматуры.
Этот процесс проводится для того, чтобы из массы вышел весь воздух, который может образовать пустоты, ослабляющие конструкцию.

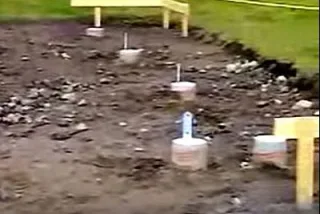

гак7Сразу после заливки раствора в трубы устанавливаются длинные металлические закладные элементы, изготовленные из полос толщиной не менее чем в 5 мм, а высота должна превышать глубину трубы на толщину бруса обвязки.
На закладных полосах заранее просверливаются по два отверстия по высоте. Расстояние между отверстиями рассчитывается с учетом сечения бруса, так как именно к ним он и будет крепиться.
Закладные полосы должны быть максимально сдвинуты и повернуты в трубе к внутренней площадке, которая будет находиться под гаражом.
Дальнейшие работы производятся только после полного застывания бетона.
гак8Это время можно потратить с пользой.
Полностью вся площадка, с которой снят верхний слой грунта, засыпается щебнем средней фракции.
Насыпь нужно равномерно распределить и утрамбовать. Щебень должен заполнить всю толщину снятого грунта. Работы по распределению щебня можно провести с помощью обычной мотыги, а утрамбовать ручной трамбовкой.
гак9Следующим шагом на подготовленные столбы в два слоя настилается гидроизоляционный материал — рубероид. В его отрезках делаются прорези, через которые рубероид надевается на металлические крепежные петли, торчащие из столбов.
После этого можно переходить к монтажу нижней обвязки каркаса, состоящей из бруса сечением 170×150 мм.
Брус укладывается на столбы и прижимается к вмурованным в них петлям.

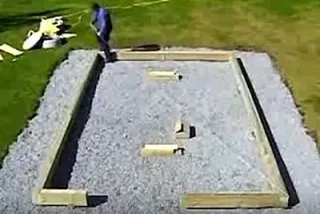

гак10На углах брус обвязки соединяется в полдерева, но не скрепляется жестко до тех пор, пока не будут вымерены диагонали — их длина должна быть одинаковой. При необходимости проводится корректировка положения.
Брус оканчивается по границе гаражных ворот – там для этого как раз и предусмотрены дополнительные опоры.
гак11Для закрепления бруса к металлическим петлям используются саморезы длиной в 100, а диаметром в 10 мм, с головками под ключ.
Не стоит выбирать крепежные элементы меньшего диаметра, так как они должны надежно удерживать основу в заданном положении на протяжении всего срока эксплуатации.

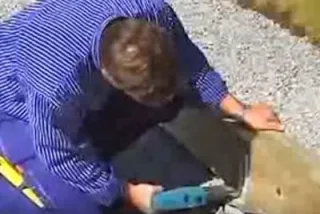

гак12Следующим шагом, через отверстия в металлических петлях в брусе просверливаются отверстия диаметром в 8 мм, в которые с помощью специальной шестигранной головки на шуруповерт до упора вкручиваются крепежные саморезы.
гак13Далее, сверху обвязочного бруса собирается рама из доски толщиной в 50 мм, соединяемая на углах также в полдерева.
Рама укладывается с отступом от внешнего края бруса на 40÷50 мм и прикручивается саморезами длиной 80 мм.
гак14Временно собирается цельная рама, которая перекроет будущий проем ворот – это необходимо для того, чтобы доска рамы была одинаково закреплена по одной линии с обеих сторон от проема.
Позднее ее лишняя часть отпиливается.

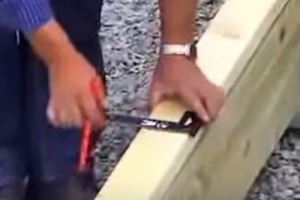

гак15Далее, раму нужно разметить под установку вертикальных деталей каркаса, которые должны быть смонтированы с одинаковым шагом, который может составлять 400÷500 мм.
гак16После того как разметка будет произведена, к нижней обвязке закрепляются угловые стойки каркаса.
Их сначала прихватывают длинными саморезами в 100 мм, вкручиваемыми под углом, а затем фиксируют с помощью металлических перфорированных уголков.
гак17Все стойки перед закреплением выставляются по строительному уровню.
Если запланировано обустроить в гараже окна, то для них формируются и обрамляются проемы.
Устанавливаемые для них горизонтальные перекладины придадут конструкции жесткости.
гак18Фиксируются горизонтальные бруски также саморезами, которые вкручиваются под углом.
В некоторых случаях в дополнение к вертикальным стойкам монтируются диагональные затяжки. Они также придадут конструкции прочности и не позволят каркасу деформироваться.
гак19После установки и фиксации стоек, производится монтаж верхней обвязки, которая состоит из бруса или доски, укладываемой в два слоя.
Верхняя обвязка должна быть прочной, так как она связывает вертикальные стойки каркаса, а также на нее устанавливаются элементы стропильной системы крыши.
Особенно тщательно нужно укрепить проем для ворот и каркас стены вокруг него. Для этого области вокруг проема обшиваются фанерными листами, а проем дополнительно обрамляется досками или брусом.
гак20После завершения работы над каркасом, переходят к сборке элементов (ферм) стропильной системы.
Их удобно собирать на горизонтальной плоскости, то есть на земле. Для этого стропильные ноги выкладываются под нужным углом, а затем скрепляются с потолочной балкой (затяжкой).
Между коньковым соединением и серединой затяжки устанавливается стойка (бабка), которая придаст дополнительную жесткость и прочность конструкции.

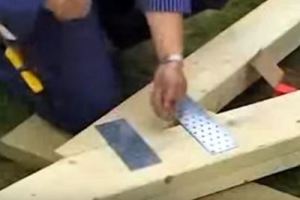

гак21Места соединений деревянных деталей укрепляются перфорированными металлическими пластинами, фиксируемыми саморезами длиной в 40÷50 мм.
Таким образом собирается нужное количество стропильных пар.
гак22Следующим шагом на длинных сторонах верхней обвязки проводится разметка месторасположения готовых ферм стропильной системы.
Обычно их монтируют с шагом в 600 мм.
Далее, на обвязку поднимаются и выкладываются в перевернутом состоянии стропильные пары.
гак23Затем производится их монтаж — треугольники поочереди переворачивают и устанавливают на верхнюю обвязку, по нанесенной разметке.
Сначала фиксируются фронтонные элементы конструкции и укрепляются дополнительными стойками, их, вместе с центральной «бабкой» может быть, пять или семь. Эти элементы не только упрочнят конструкцию, но и послужат обрешеткой для декоративной обшивки фронтона.
Затем между двумя крайними треугольниками натягивается шнур, по которому будет легко ориентироваться, выставляя остальные стропильные пары.
гак24Закрепление стропильных ферм на обвязке осуществляется с помощью специальных широких металлических уголков, имеющих перфорацию. Через эти отверстия они фиксируются к брусьям затяжки и стропил, а также верхней обвязки.
Уголки необходимо установить с двух сторон установленных стропил, так как только в этом случае, они будут жестко закреплены.
После их закрепления в нижней части, стоит зафиксировать их между собой и по линии конька.

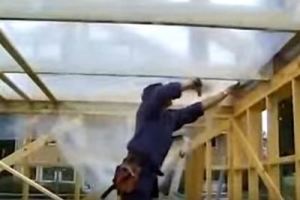

гак25Когда конструкция крыши будет смонтирована, ее со стороны помещения гаража обтягивают гидроизоляционной пленкой, которую закрепляют на потолочных балках с помощью скоб и степлера.
Пленка необходима в том случае, если потолочное перекрытие планируется утеплять.
гак26Снизу пленка дополнительно фиксируется рейками обрешетки толщиной в 20 мм, на которые позднее будет фиксироваться обшивка потолка гаража.
Для закрепления досок используются саморезы длиной в 40÷50 мм. Шаг монтажа реек – примерно 250 ÷ 300 мм.
гак27Следующим шагом поверх пленки между потолочными балками со стороны чердака укладывается утеплительный материал – чаще всего это один из типов минеральной ваты.
Маты должны плотно прилегать к боковым сторонам балок, иначе значительная часть теплоизоляционного эффекта будет потеряна.
гак28Сверху утеплителя монтируется гидроизоляционная паропроницамеая мембрана, которая защитит теплоизоляцию от атмосферной влаги.
Полотна укладываются внахлест на 150÷170 мм и скрепляются между собой влагостойким скотчем.
гак29Следующим шагом скаты стропильной системы обшиваются по стропилам досками толщиной в 10 мм или же фанерными листами (ОСП).
Если выбираются доски, то не стоит тратить время, выравнивая их заранее, так как края сформированных плоскостей вполне можно выровнять после окончания монтажа, пройдясь по намеченной ровной линии ручной циркуляркой.
гак30В результате получаются аккуратные скаты крыши.
Для осуществления вентиляции, на коньке между скатами необходимо оставить зазор, который после настила кровельного материала закроется коньковыми элементами.
гак31Далее, фанеру или доски на скатах крыши необходимо защитить от атмосферной влаги, поэтому на их поверхность, начиная от карниза, настилается гидроизолирующий материал на битумной основе.
Рулонные гидроизоляторы могут быть самоклеящимися, или же их закрепляют скобами или гвоздями.
Материал укладывается внахлест на 120÷150 мм.
гак32Настеленные полотна сразу же размечаются под закрепление обрешетки.
Если же для покрытия крыши будет использоваться гибкая черепица, то для нее обрешетка не нужна, так как этот вид материала закрепляется сразу на гидроизоляцию.
гак33Для удобства проведения работ на уложенное полотно временно закрепляются рейки, на которые можно опереться ногой.
гак34Следующим шагом на скатах кровли закрепляются рейки контробрешетки, коньковая доска и карнизная рейка.
Размер реек в сечении обычно составляет 50×15 мм, фиксируются они к скатам с помощью саморезов.
гак35Кроме того, на этом же этапе параллельно производится обшивка каркаса стен влагостойким и жаростойким гипсокартоном или фанерой (ОСП).
Сверху обшивки закрепляются горизонтальные рейки, которые необходимы для фиксации декоративной отделки стен. В данном варианте, их располагают с шагом в 600 мм, так как для закрепления дощатой обшивки это расстояние оптимально.
После завершения фиксации реек, в оконные проемы устанавливаются рамы, если в проекте гаража, предусмотрено естественное освещение.

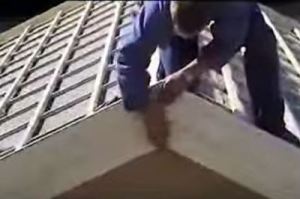

гак36Далее, устанавливаются ветровые доски.
Их монтаж необходимо произвести так, чтобы они были выше поверхности скатов на высоту волны кровельного материала, так как они предназначены для защиты зазоров, которые неизбежно образуются между рельефным кровельным покрытием и гидроизоляцией.
Кроме этих участков, ветровые доски закрепляются и по карнизам.
гак37Затем на рейки обрешетки стен набивается первый слой декоративной деревянной обшивки. Ширина досок составляет 130÷150 мм, толщина 10÷12 мм, их закрепление производится саморезами, шляпки которых нужно утопить в древесину.

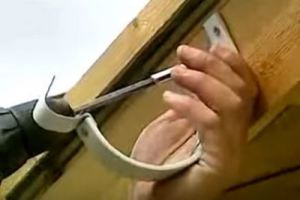

гак38Для обустройства системы отвода воды, на карнизных досках размечаются места для закрепления кронштейнов водосточного желоба.
гак39Следующим шагом производится монтаж кровельного покрытия, в данном случае, это резинокомпозитный шифер с имитацией натуральной черепицы. Размер листа шифера толщиной 2÷3 мм может составлять 2000×900 или 1000×500 мм.
Монтаж производится от карниза, покрытие настилается слева направо.
гак40После укладки и закрепления кровельного покрытия, на коньке оно накрывается коньковыми элементами, которые также монтируются внахлест.

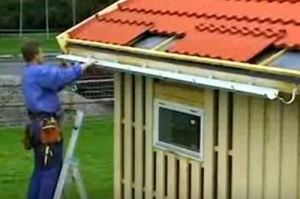

гак41Затем на карнизах, под свесы кровли, в держатели устанавливается водосточный желоб.
На стены монтируется второй слой деревянной обшивки. Этот слой фиксируются на уже закрепленные доски и перекрывает просветы между ними.
гак42Стены внутри гаража утепляются минеральной ватой, которая укладывается между стойками каркаса.
Маты должны занимать все пространство и плотно прилегать к деревянным деталям.
гак43Утеплительный материал затягивается гидроизоляционным материалом, в качестве которого используется плотная полиэтиленовая пленка.
Ее закрепляют на брусках каркаса скобами с помощью степлера.

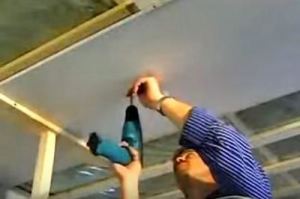

гак44Далее, начиная с потолка, все внутренние поверхности гаража обшиваются влагостойким гипсокартоном.
Сверху этого материала может быть уложена плитка, или же его грунтуют и окрашивают акриловыми красками для фасадных работ – по желанию хозяев.

Два вопроса, которые не были затронуты в описании работ по постройке этого гаража – это его ворота и обустройство пола, и их нужно прояснить.

В данном случае в проекте была предусмотрена установка подъемно-поворотных ворот, полотно которых при открытии поднимается и уходит под потолок гаража. Эта конструкция проектируется, изготавливается и устанавливается специалистами. Конечно же, на проем можно установить и другой вариант ворот, в том числе и тот, что может быть изготовлен самостоятельно из металла или древесины.

Что касается пола, так он может быть как деревянным, так и бетонным. Кроме этого, в гараже практически всегда обустраивается смотровая яма.

Деревянный каркасный гараж без утепления с односкатной крышей

Эта простая конструкция гаража отлично подойдет для постройки на дачном участке, причем ее под силу возвести любому автолюбителю, который умеет работать молотком, шуруповертом и пилой. При этом все операции могут быть выполнены самостоятельно, без привлечения посторонней помощи.

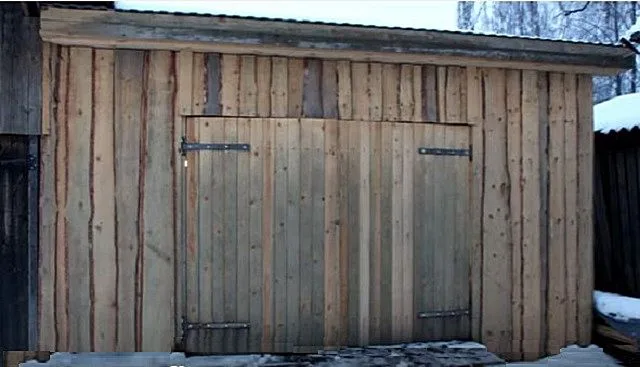

Смотрится гараж, возможно, грубовато, но это оправдывается простотой и дешевизной такой постройки
Смотрится гараж, возможно, грубовато, но это оправдывается простотой и дешевизной такой постройки

Этот вариант каркасного гаража устанавливается на столбчатом фундаменте, который располагают по всему периметру постройки. Первые этапы работы производятся таким же образом, как и в предыдущем рассмотренном случае, то есть разметка площадки, ее очистка от дерна, определение месторасположения столбов, рытье котлованов и установка опор фундамента. Правда, предусматривается дощатый пол, то есть количество столбов увеличивается – необходимо обеспечить промежуточные очки топор и для лаг.

ИллюстрацияКраткое описание выполняемых операций
хуг1На столбы фундамента укладывается брус нижней обвязки конструкции. В этом случае, берется брус сечением 150×120 мм.
Затем вымеряются диагонали получившейся рамы, производится окончательная фиксация рамы.
Следующим шагом на промежуточные столбы фундамента устанавливаются на ребро доски сечением 150×50 мм, которые крепятся к брусу обвязки с помощью специальных поддерживающих перфорированных металлических кронштейнов. Доски послужат надежной основой для монтажа деревянного пола.
хуг2Следующим этапом идет установка передних угловых вертикальных стоек из бруса сечением 150 ×120 мм.
Они должны иметь высоту не менее 2500 мм.
хуг3Далее размечается проем, в который будут устанавливаться ворота гаража.
По разметке монтируются еще два бруса на расстоянии друг от друга в 2700 мм. То есть от центра бруса обвязки в обе стороны откладывается 1350 мм – в этих точках будет расположены края вертикальных стоек, ограничивающих дверной проем по бокам.
хуг4Следующим шагом формируется основа каркаса задней стенки.
Она состоит также из четырех стоек, расставленных с равным шагом, изготовленных из бруса того же сечения, но имеющих высоту 2300 мм.
Благодаря разнице в высоте передней и задней стены образуется необходимый уклон односкатной крыши.
хуг5Закрепление всех вертикальных брусков к обвязке производится с помощью мощных металлических уголков, фиксирующих стойки с двух сторон.

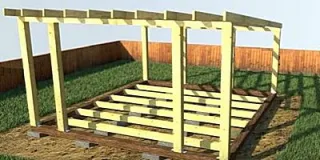

хуг6Как можно видеть на иллюстрации, верхняя обвязка в этой конструкции отличается от рассмотренного выше проекта. Здесь горизонтальным брусом отдельно связываются между собой передние и задние стойки, образуя основу под монтаж стропильных ног.
Перед установкой стропил производится разметка их места расположения – в данном случае расстояние между ними составляет 400 мм.
Для перекрытия потребуется десять досок длиной в 5500 сечением 120×30÷50 мм. Их устанавливают на ребро и закрепляют металлическими уголками.
хуг7Далее, вымеряется и отмечается середины боковых сторон гаража.
В этих местах устанавливаются вертикальные стойки, которые связываются между собой горизонтальной перекладиной, которая должна снизу прочно подпереть стропильные ноги.
Стропила крепятся и к этой перекладине с помощью металлических уголков.
хуг8Следующим шагом боковые стойки связываются в средней части досками, которые могут быть фиксированы на стойках уголками или же одним из соединений, применяемых для скрепления бруса.
В результате каркас боковой стены получается как бы разделенным на четыре секции.
хуг9Чтобы сделать каркас более жестким, каждая из четырех секций укрепляется диагональной затяжкой, на которой по краям делаются спилы.
В верхней части доска устанавливается в выпиленный в вертикальной стойке паз.

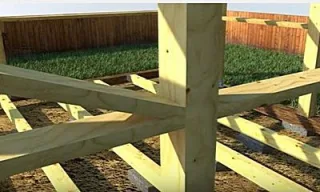

хуг10Нижняя сторона диагональной затяжки устанавливается и закрепляется в углу между горизонтальной перемычкой и вертикальным средним столбом каркаса.

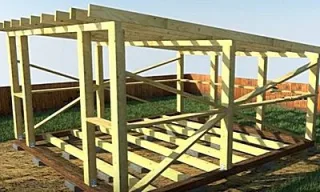

хуг11В результате получается обрешетка, напоминающая по разделению на секции флаг Великобритании.
Нужно отметить, что каркас вполне можно упростить, закрепив между основными стойками несколько менее массивных. Это становится возможным в связи с тем, что конструкция крыши гаража – достаточно легкая, а обшивка стен — из нетолстых досок.

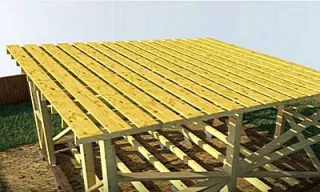

хуг12Далее, поперек стропил настилаются доски обрешетки толщиной в 20 мм.
Их крепят на расстоянии 50 мм друг от друга. Если же для покрытия будет использована гибкая битумная черепица, то расстояние сокращается до 3 мм, и оно необходимо для возможного расширения древесины, которое может возникнуть при повышенной влажности воздуха.
Вместо досок на стропила также настилают влагостойкую фанеру или ОСП.
хуг13На этой иллюстрации хорошо показано, что представляет собой конструкция односкатной крыши каркасного гаража.
хуг14Закончив монтаж дощатой обрешетки, с фасадной стороны гаража торцы балок перекрытия закрывают ветровой доской, которая крепится с помощью саморезов. Их шляпки должны быть утоплены в древесину.
хуг15Следующим шагом на обрешетку монтируется кровельный материал. В качестве него может быть использован профнастил или привычный для всех шифер.
Конечно, если позволяют финансовые возможности, то для покрытия применяют и другие, более дорогие материалы.

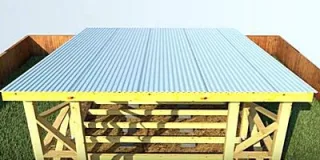

хуг16Если гараж покрывается целыми листами профнастила, то он укладывается справа налево, внахлест на две волны, так как уклон ската небольшой.
При использовании для кровли шифера, который будет монтироваться в два или три ряда, его монтаж ведут начиная от карниза, и также слева направо.
хуг17После покрытия крыши, можно переходить к настилу деревянного пола.
Для него используется доска шириной в 150 и толщиной в 40 мм. Между досками нужно обязательно оставлять зазор в 3÷4 мм, который сохранит пол ровным и не даст доскам деформироваться от перепада температур, изменения влажности воздуха, прямого попадания воды, например, при постановке в гараж машины в дождливую погоду.

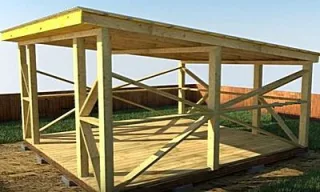

хуг18Готовый к обшивке каркас гаража должен выглядеть примерно так, как представлено на иллюстрации.

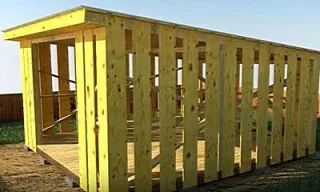

хуг19Обшивается каркас стен доской, устанавливаемой в два слоя.
Для первого из них, который почти не будет виден снаружи, может быть использована необрезная доска толщиной в 100÷120 мм и разной ширины.

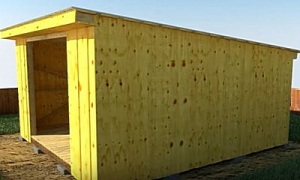

хуг20Внешний слой всё же должен иметь более эстетичный вид, поэтому для него лучше всего использовать строганую, обработанную антисептиком доску, сайдинг или металлический профилированный лист.
Необрезная доска первого слоя монтируется с зазорами в 80÷100 мм, а для внешней обшивки доски устанавливаются уже с просветом в 2÷3 мм. Причем эти просветы должны приходиться на доски первого слоя, чтобы не образовывалось сквозных щелей.
хуг21Затем производится обшивка верхней области над проемом ворот.
Для этого нужно определиться с высотой – она должна быть такой, чтобы в гараж беспрепятственно не только заезжал автомобиль, но и свободно заходил его владелец, без риска удариться головой по невнимательности.
Так, если высота фасадной стены гаража составляет 2500 мм, то проем может быть, скажем, 2200 мм. А из этого следует, что его верхняя граница опускается на 300 мм.
хуг22Итак, на высоте 2200 мм от пола в вертикальных стойках вырезаются пазы, в которые вставляются края горизонтальной балки из бруса. Брус сечением 50×50 мм должен входить в пазы не менее чем на 50 мм.
Затем к верхнему брусу перекрытия фронтона и закрепленной перекладине с внешней стороны закрепляются сначала слой необрезных досок, а затем и декоративная обшивка.

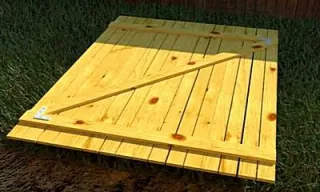

хуг23Готовый проем тщательно измеряется, причем в этом случае нужно учитывать каждый миллиметр.
По снятым меркам, учитывая зазоры в 5 мм на петли, из доски толщиной в 20 мм изготавливаются щиты для ворот.
Нужно отметить, что если створки планируется дополнительно изнутри обшить вторым дощатым или фанерным слоем, то доску для сборки щитов можно взять толщиной в 12÷15 мм.
Чтобы доски уложить правильно, то есть ровно и с сохранением температурных зазоров, нужна жесткая и абсолютно ровная поверхность. Для этого можно использовать фанерные листы, выложенные на ровной площадке двора.
Чтобы ворота смотрелись аккуратно, лучше всего использовать доски, имеющие одинаковую ширину в 100÷120 мм.
Скрепление щита производится брусками-перемычками, устанавливаемыми в верхней и нижней части створок, с отступом от их края по 150 мм. Для жесткости и сохранения стабильности щита, между горизонтальными перемычками закрепляется диагональная доска. Для дополнительной жесткости перемычки и диагональная доска соединяются между собой металлическими уголками.

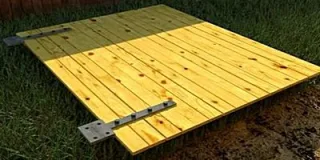

хуг24Готовая створка переворачивается, и на ней размечается месторасположение массивных петель, которые прикручиваются через горизонтальные перекладины, установленные на внутренней стороне створок, болтами диаметром в 8÷10 мм.

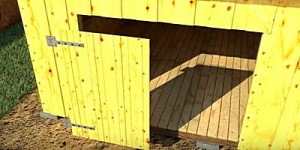

хуг25Далее, створки по очереди выставляются в проеме ворот, на боковых сторонах которого отмечаются по месту размечаются точки крепления петель.
При смыкании створок, между ними должен оставаться небольшой зазор в 3÷5 мм, так как они не должны соприкасаться друг с другом.
хуг26Петли прикручиваются через доски обшивки в стойки каркаса с помощью массивных саморезов или с помощью болтов, под которые сверлятся сквозные отверстия.
Вымеряя расположение и закрепление петель ворот, необходимо контролировать свободное открывание и закрывание створок.
Если окажется, что створки ворот трутся в некоторых областях о доски обшивки, то эти участки необходимо подкорректировать рубанком.

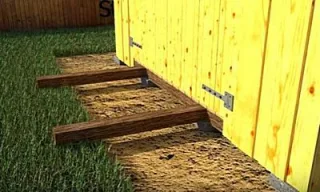

хуг27Для обустройства выездной аппарели для автомобиля по краям ширины ворот устанавливаются на края столбов фундамента и закрепляются к нижней обвязке конструкции мощные бруски, имеющие размер в сечении 250×180 мм.
Используемые для этой цели бруски нужно хорошо пропитать битумом, благодаря которому они обретут необходимую гидрофобность и стойкость к гниению.
Если есть возможность приобрести деревянные пропитанные шпалы, лучше всего использовать их – они идеально подойдут для установки опорных балок для въездной аппарели, так как рассчитаны на большие нагрузки и защищены от проникновения влаги.

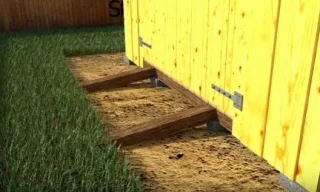

хуг28Таких направляющих может быть две или три.
Передние торцы утапливаются в грунт, на поверхности оставляется только верхняя часть бруса.

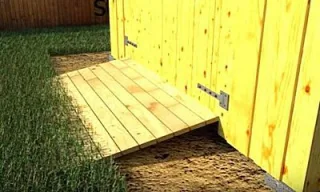

хуг29На закрепленные балки прибивается или прикручивается доска толщиной в 40 и шириной не более 100 мм.
Рекомендовано выбирать доску, не имеющую крупных сучков, а также большого количества мелких и средних, так как эти дефекты ослабляют древесину, и аппарель может быстро дать трещину под нагрузкой от автомобиля.
хуг30По завершении работ готовый гараж, который имеет самую простую конструкцию и выстроен из доступных материалов, может выглядеть так, как показано на иллюстрации.
Если же строение обшить другим облицовочным фасадным материалом, то оно может приобрести и более респектабельный вид.
Кроме этого, ничто не мешает выполнить внутреннее утепление и отделку, что позволит использовать гараж и в зимнее время, например, в качестве мастерской. Достаточно будет установить внутри помещения обогреватели-конвекторы и организовать хорошее освещение.
хуг31Если со временем появится желание сделать в этом гараже смотровую яму – это будет сделать достаточно просто.
На деревянном настиле делается разметка и по ней выпиливается прямоугольник, который будет соответствовать периметру будущей ямы.
Затем роется котлован, укрепляются и обустраиваются его стенки.
Единственное, что нужно предусмотреть заранее, еще при постройке гаража – это расположение столбов фундамента. Планировать необходимо так, чтобы в центральной части пола опор не было. Это никак не повлияет на прочность настила, так как основная нагрузка выпадает на области, где будут находиться колеса автомобиля.

каг47Никакой автолюбитель не откажется от смотровой ямы

Гараж, наверное, не станет полноценным, если в нем нет смотровой ямы. И если условия дают возможность ее оборудования, то этим не следует пренебрегать. Пошаговая инструкция по постройке и оборудованию смотровой ямы в уже готовом гараже – в специальной публикации нашего портала.

Итак, вполне очевидно, что при желании и наличии базовых строительных навыков самостоятельно возвести каркасный гараж на территории дачного участка или рядом с частным домом – вполне решаемая задача. Преимуществом такой постройки можно назвать относительную простоту сборки, а возможность применения качественных облицовочных материалов позволит сделать такой гараж внешне неотличимым от капитального.

В завершение публикации еще один пример возведения каркасного гаража.

Видео: работа мастеров по возведению каркасного гаража

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
4.6
  • Дмитрий

    Ответить

    Доброго времени суток. В проекте хочу построить каркасный гараж 6 на 18.Есть вопросы по: через какую длину устанавливать стояки. Через какое расстояние класть балки на потолок и какой высоты делать крышу.

Добавить комментарий
