Гидравлический разделитель или, иначе, гидрострелка системы отопления – простой по конструкции, но важнейший по функциональности элемент, обеспечивающий плавную и легко настраиваемую работу всех приборов и контуров. Особое значение он приобретает при наличии нескольких источников тепла (котлов или иных установок), независимых друг от друга контуров, в том числе – и горячего водоснабжения, запитанного через бойлер косвенного нагрева.

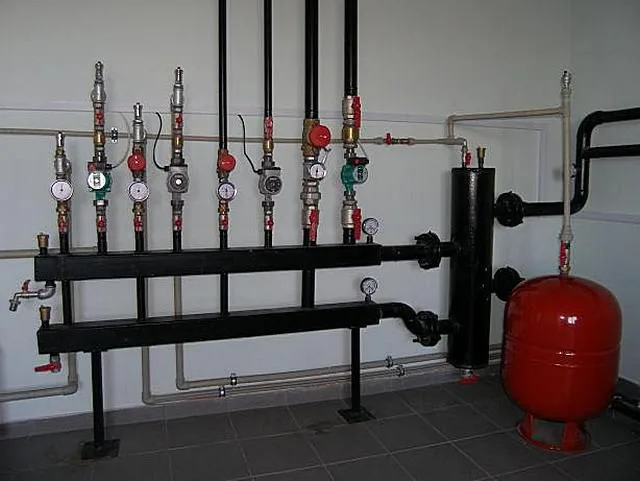

Калькулятор расчета параметров гидрострелки исходя из производительности насосов

Калькулятор расчета параметров гидрострелки исходя из производительности насосов

Гидравлический разделитель можно приобрести готовый или сделать собственными силами. В любом случае, необходимо знать его линейные параметры. Одним из способов их расчета является алгоритм, берущий в основу производительность задействованных в системе циркуляционных насосов. Формула – достаточно громоздкая, поэтому лучше использоваться специальный калькулятор расчета параметров гидрострелки исходя из производительности насосов, который размещен ниже.

В завершающем разделе публикации даны соответствующие пояснения по проведению вычислений.

Калькулятор расчета параметров гидрострелки исходя из производительности насосов


Укажите запрашиваемые данные и нажмите кнопку «Рассчитать параметры гидрострелки»
Укажите ожидаемую скорость вертикального перемещения теплоносителя в гидрострелке
Укажите удобную единицу измерения производительности насосов

Последовательно укажите производительность всех насосов в контурах отопления и горячего водоснабжения.
Указываете числом в единицах измерения, которые были выбраны выше.
В качестве десятичного разделителя применяется точка.
При отсутствии насоса - оставлять поле незаполненным
Насос №1
Насос №2
Насос №3
Насос №4
Насос №5
Насос №6

Укажите производительность насоса (насосов) в малом контуре котла (котлов)
Насос котла №1
Насос котла №2

Пояснения по проведению расчетов

Размеры гидравлического разделителя должны обеспечивать падение скорости вертикального перемещения теплоносителя до оптимального уровня, обеспечение потребности каждого контура в необходимом количестве теплоносителя, создание условий, при котором пуск или закрытие любого из контуров не отражались бы на работе остальных и на эффективности всей системы в целом.

Как правило, каждый из контуров оснащается собственным циркуляционным насосом. Сбалансировать их работу так, чтобы один не оказывал влияния на другой – без гидравлического разделителя практически невозможно.

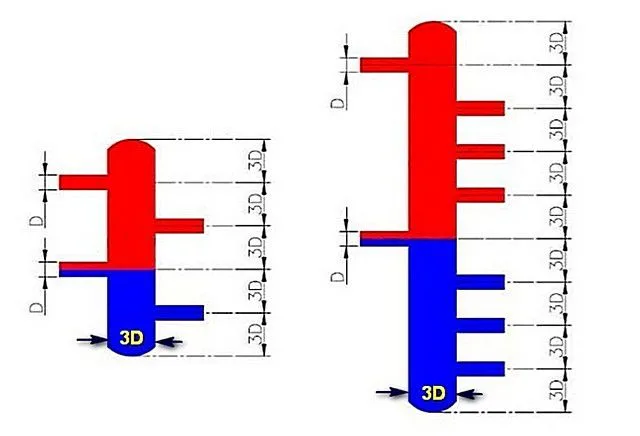

Классические размерные пропорции гидрострелки показаны на иллюстрации ниже:

Пропорции линейных размеров гидравлических разделителей, от простого доя сложного.

Пропорции линейных размеров гидравлических разделителей, от простого доя сложного.

Значит, рассчитав минимальный размер диаметра патрубка D, можно определить и остальные размеры гидрострелки.

Для расчетов потребуются следующие данные:

  • Скорость вертикального перемещения теплоносителя в гидрострелке. Рекомендуемая – от 0,1 до 0,2 м/с. Это обеспечивает хорошее смешивание потоков, а кроме того, самопроизвольное очищение жидкости от нерастворимого шлама и от газов.
  • Производительность каждого из включенных в схему циркуляционных насосов. Даже если все контуры не будут задействованы одновременно, все же стоит подстраховаться и провести расчет для полной нагрузки.

В калькуляторе должны быть указаны все циркуляционные насосы, причем, отдельным пунктом – для «малых» контуров, замыкающихся на источниках тепловой энергии. Обратите внимание, что и для «малого» контура могут указываться несколько циркуляционных насосов, например, если в системе установлены два котла.

2016-08-07_160024Где узнать производительность насосов?

Этот параметр может быть вынесен на шильдик прибора и указан в его паспорте – Qmax. Если система только проектируется, то производительность циркуляционного насоса рассчитывается по определенному алгоритму – он реализован в специальном калькуляторе (можно перейти по ссылке).

  • Показатели производительности могут указываться в литрах в минуту или в кубометрах в час. Калькулятор позволяет выбрать наиболее удобную единицу измерения.
  • Итоговый результат будет показан в миллиметрах (диаметры патрубков и самого разделителя).

2016-08-07_140501апОсновные функции и особенности устройства гидравлического разделителя.

Тем, кто с таким устройством сталкивается впервые, необходимо пройти небольшой «ликбез». Подробно о гидрострелке системы отопления – читайте в специальной публикации нашего портала.
