Что такое кондиционер. Достоинства и недостатки заводских моделей

Для начала стоит разобраться в том, что собой представляет кондиционер, в чем заключается принцип его работы и для чего его используют.

Всем известно, что подобные приборы используются для поддержания в помещениях комфортной для человека температуры. Кондиционеры, самые доступные по цене и простые по конструкции, предназначены только для охлаждения воздуха. Однако, сегодня производятся инновационные модели, способные не только полностью контролировать температурный режим в комнате в любое время года, но и очищать и увлажнять воздух.

Базовое устройство кондиционеров

Все приборы, имеющиеся в продаже, разделяются на испарительные и компрессионные

По своим функциям они различаются тем, что испарительные модели способны только охлаждать и увлажнять воздух, а компрессионные могут быть предназначены как для его охлаждения, так и для подогрева.

Компрессионный кондиционер

Компрессионные кондиционеры можно назвать самым распространенными устройствами. Их можно увидеть повсеместно, встроенными в оконные проемы или навешанными на стены зданий.

Конструкция компрессионного прибора, как и любого другого холодильного оборудования, состоит из следующих основных узлов, которые выполняют определенные функции:

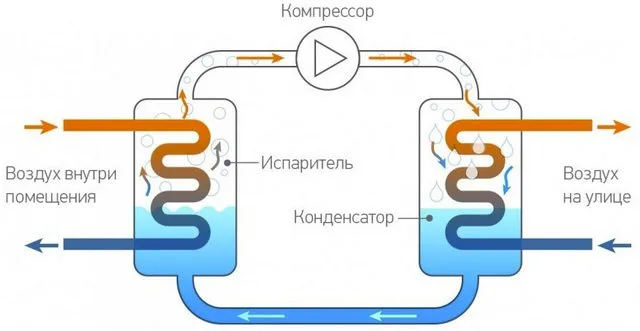

Принцип конструкции компрессионного кондиционера

Принцип конструкции компрессионного кондиционера

  • Компрессор поддерживает движение хладагента по контуру прибора.
  • Конденсатор (радиатор) предназначен для охлаждения и конденсации фреона.
  • Испаритель предназначен для превращения жидкости в пар при резком снижении давления фреона.
  • Терморегулятор – управляет текущим расходом фреона, проходящего через испаритель, тем самым поддерживая температуру на заданном уровне.
  • Вентиляторы устанавливаются как снаружи кондиционера, так и внутри, и предназначаются для активизации теплообменных процессов и обеспечения направленного потока охлажденного воздуха.

Функционирование компрессионного кондиционера можно вкратце описать следующим образом:

  • В компрессор из испарителя под давлением в 3÷5 атмосфер поступает хладагент в газообразном состоянии, имеющий температуру +10÷20 градусов.
  • Компрессор сжимает хладагент до достижения давления в 15÷25 атмосфер, при этом он нагревается до температуры 75÷90 градусов.
  • Далее, фреон поступает в конденсатор, где охлаждается прогоняемым через теплообменник потоком «забортного» воздуха, переходя в жидкое состояние, Хладагент при выходе из конденсатора имеет высокое давление, а его температура составляет на 12÷20 градусов выше окружающей среды.
  • Из конденсатора нагретый хладагент попадает в терморегулирующее устройство. Это обычно тонкая медная трубка-спираль с возможностью регулировки сечения для прохождения фреона, падение давления в тонкой трубке при возрастании скорости движения хладагента, в точном соответствии с законом Бернулли, вызывает резкое падение температуры вскипания жидкости, что приводит к началу процесса активного испарения.
  • Затем хладагент попадает в испаритель, где, за счет резкого расширения и отбора тепла из воздуха в помещении окончательно преобразуется в газообразное состояние. Именно этот этап и служит ключевым для понижения температуры в комнате.
  • Далее, хладагент в газообразном состоянии снова поступает в компрессор, и весь процесс циклически повторяется.

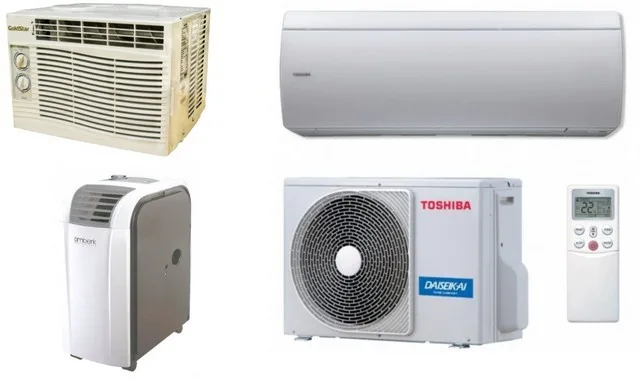

Несмотря на значимую разницу в конструкции, это всё кондиционеры одного принципа действия – компрессионного

Несмотря на значимую разницу в конструкции, это всё кондиционеры одного принципа действия – компрессионного

Такой же принцип, кстати, лежит и в основе устройства холодильников.

Испарительный кондиционер

Испарительный кондиционер представляет собой довольно простую конструкцию, основанную на прямом испарении обычной воды, то есть в его работе не используется специальных хладагентов (фреонов), нередко представляющих опасность для окружающей среды.

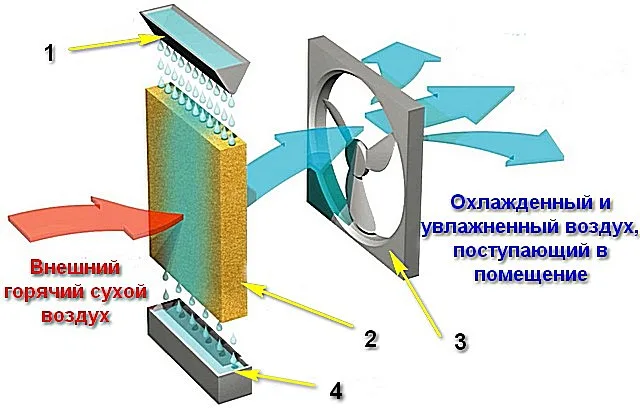

Принцип работы испарительного кондиционера

Принцип работы испарительного кондиционера

 Основными узлами данного класса приборов являются:

  • Корпус, в котором размещены все узлы, с поддоном (поз.4), изготовленные из материалов, стойких к влаге и значительным перепадам температур.
  • Водяной насос, оснащенный емкостью для заправки (поз.1), клапанами подачи воды. Предназначен для насыщения водой охладительного фильтра. Вода забирается из емкости, куда перекачивается из поддона. Имеется клапан слива, который используется для регулярного удаления загрязненной воды из поддона.
  • Испарительные фильтры или прокладки (поз.2), предназначены для максимально эффективного испарения попадающей в них воды. Их изготавливают чаще всего из целлюлозы, хотя практикуется и применение специальных полимеров. Чаще всего имеют сотовую структуру строения – это способствует максимальному контакту влажной среды и прокачиваемого воздуха.
  • Вентилятор обеспечивает забор и принудительное перемещение необходимого объема воздуха через испарительные фильтры.

 Даже из названия этой схемы становится понятно, что она работает за счет испарения, а в качестве жидкости, переходящей в парообразное состояние, используется вода. Интересно, что подобные устройства имеют, можно смело сказать, очень древнее происхождение. Именно таким образом организовывалось охлаждение в помещениях еще несколько тысячелетий назад в Персии и Месопотамии, где подобные «кондиционеры» именовались «ловцами ветра».

Принцип известен каждому – испарение воды всегда приводит к охлаждению поверхности. Простой опыт: намочите одну руку, а вторую оставьте сухой – разница очевидна. Кстати, умница-природа снабдила каждого из нас собственной «системой охлаждения» – именно выделение и испарение пота спасает человеческое тело от внешнего перегрева.

При работе испарительного кондиционера наружный теплый воздух втягивается вентилятором и проходит через фильтры, которые постоянно напитываются водой из емкости. За счет испарения воды поток воздуха охлаждается, увлажняется и переходит в помещение. Характерно то, что чем ниже влажность наружного воздуха, тем интенсивнее идет испарение воды из фильтров, соответственно, эффективнее функционирует кондиционер. В отличие от компрессионных кондиционеров, воздух всегда в помещении закачивается снаружи, то есть нуждается в фильтрации (вот почему применяются именно фильтры-испарители). Кроме того, это делает необходимым обеспечения вытяжного потока из помещений.

Такой тип кондиционеров имеет гораздо более простую конструкцию, значительно экономнее в эксплуатации по сравнению с компрессионной конструкцией по потреблению электроэнергии, при равных показателях охлаждающей мощности.

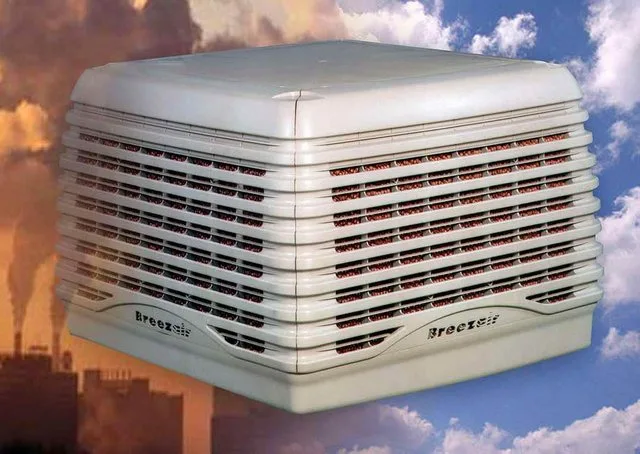

Испарительный кондиционер-охладитель заводского серийного производства

Испарительный кондиционер-охладитель заводского серийного производства

Существенным недостатком подобных приборов является то, что они показывают крайне малую эффективность работы во влажном климате. Кроме того, к издержкам можно отнести необходимость постоянного пополнения воды или ее подвода.

Итак, чтобы изготовить кондиционер компрессионного принципа работы, потребуется произвести значительные вложения, а его сборка предполагает наличие некоторых знаний и умений. При этом сделать действующую модель испарительного кондиционера – не составит труда даже школьнику.

Достоинства и недостатки готовых кондиционеров

Кондиционеры в наше время устанавливаются повсеместно, так как летом, когда температура на улице поднимается до 35÷40 градусов, а иногда – и выше, без дополнительного охлаждающего оборудования в помещениях обойтись достаточно сложно. Любой из кондиционеров обладает многочисленными достоинствами, которые приводит любой производитель и, в принципе, не обманывает потребителя. Однако, далеко не все знают, что, кроме достоинств, каждый подобный прибор имеет предостаточно недостатков, причем некоторые из них — чрезвычайно опасны для здоровья находящихся в кондиционируемом помещении людей. Но чтобы сравнить достоинства и недостатки приборов, их нужно для начала знать.

К известным всем «плюсам» кондиционеров можно отнести их следующие характеристики:

  • Основным достоинством этих приборов является создание комфортного микроклимата в доме или квартире в летний период или круглогодично.
  • Кондиционер способен фильтровать воздушные массы, проходящие через него в помещении. В некоторых моделях дополнительно к фильтрам устанавливаются ионизаторы и увлажнители, которые существенно улучшают качество воздуха в комнатах.

К негативным моментам наличия кондиционера в доме можно причислить следующее:

  • Кондиционеры потребляют большое количество электроэнергии, поэтому счета за нее – значительно увеличатся. Кроме того, данные приборы требуют профессионального монтажа, регулярного сервисного обслуживания, и за эти услуги придется также платить.
  • Самым большим недостатком кондиционеров считается то, что они, собирая пыль из воздуха, со всеми ее сопутствующими составляющими, накапливают ее на своих фильтрах. В результате в фильтрах создается благоприятный микроклимат для размножения опасных микроорганизмов. Одна из таких характерных бактерий – легионелла, вызывающая очень серьезную болезнь легких – легионеллез.

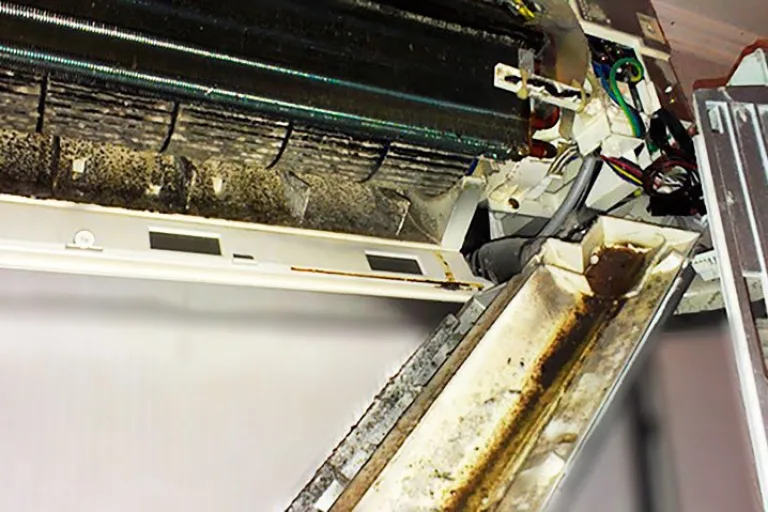

Если за кондиционером не осуществляется должный уход, то уже спустя весьма непродолжительное время под его кожухом вырисовываться жуткая картина. Это скопления болезнетворных бактерий и вирусов, наслоения пыли, кишащей пылевыми клещами, плесень, споры грибка, пыльца и другие аллергены

Если за кондиционером не осуществляется должный уход, то уже спустя весьма непродолжительное время под его кожухом вырисовываться жуткая картина. Это скопления болезнетворных бактерий и вирусов, наслоения пыли, кишащей пылевыми клещами, плесень, споры грибка, пыльца и другие аллергены

  • Кондиционер требует периодической очистки специальными средствами – она обычно производится один раз в три месяца. Если не провести эту процедуру вовремя, прибор станет рассадником грязи и неприятного запаха, который будет стоять в комнате.
  • Если использовать кондиционер без увлажнителя, то воздух в помещении очень быстро станет сухим – относительная влажность будет составлять всего 30÷40%, когда для человека комфортный воздух должен быть увлажнен до 45÷60%. Сухой воздух затрудняет дыхание, приводит к повреждению слизистых глаз и носоглотки, а также старению кожи.
  • Применение кондиционеров нередко вызывает всплеск простудных заболеваний в, казалось бы, «безобидный» летний период, особенно у детей или у взрослых с предрасположенностью к этому.
  • При работе кондиционер издает постоянный шум, который негативно влияет на психику некоторых людей.
  • Наконец, хотя цены уже не те, что были, скажем, десяток лет назад, но не все еще имеют возможность приобрести и установить такой прибор у себя в квартире или доме.

В отличие от заводского прибора, самодельный вариант не требует больших затрат или особых условий. Он прост в эксплуатации и обслуживании, поэтому с этим легко можно справиться без привлечения специалистов.

Кондиционеры своими руками

Начать, может быть. стоит с самых простых способов охладить помещение. Они общеизвестны и применялись с давних времен – это, например, влажная простыня, которой занавешивают открытое окно, или же емкость, наполненная водой и обвернутая мокрым махровым полотенцем, конец которого опущен в воду. Такая «система охлаждения» устанавливается на подоконник с открытым окном или в проем двери, выходящей на улицу. Роль вентилятора в данном случае, будет играть банальный сквозняк. Все так же, как и было рассмотрено выше – при испарении воды ткань охлаждается, и в комнату поступает вожделенная прохлада.

По тому же принципу функционирует большинство мини-кондиционеров, которые можно довольно легко изготовить самостоятельно.

Далее будут рассмотрены несколько вариантов приспособлений, которые без особого труда и больших затрат можно сделать в домашних условиях. Безусловно, созданные модели не смогут конкурировать по показателям мощности охлаждения с кондиционерами заводского производства, но и не доставят столько проблем. Кроме этого, затраты электроэнергии будут в разы меньше, чем при эксплуатации настоящих приборов.

Преимущество самодельного прибора охлаждения заключается еще и в том, что если конструкция покажется неэффективной, ее легко можно разобрать и сложить, так сказать, в ящик. В связи с тем, что все необходимое для изготовления приборов стоит недорого, не будет обидно за потраченные деньги. Зато сколько удовольствия получит мастер, если будет удовлетворён своим «творением»!

Первый вариант – мини-кондиционер из вентилятора и медной трубки

Такой компактный охладитель воздуха сделать несложно, но необходимо учитывать, что для его эффективной работы нужна проточная вода или же ведро, наполненное ею, которое придется переносить вслед за прибором, в том случае, если его решено будет переставить в другую комнату. Если в доме или квартире установлен водяной счетчик, то лучше, конечно, выбрать второй вариант исполнения, с рециркуляцией воды.

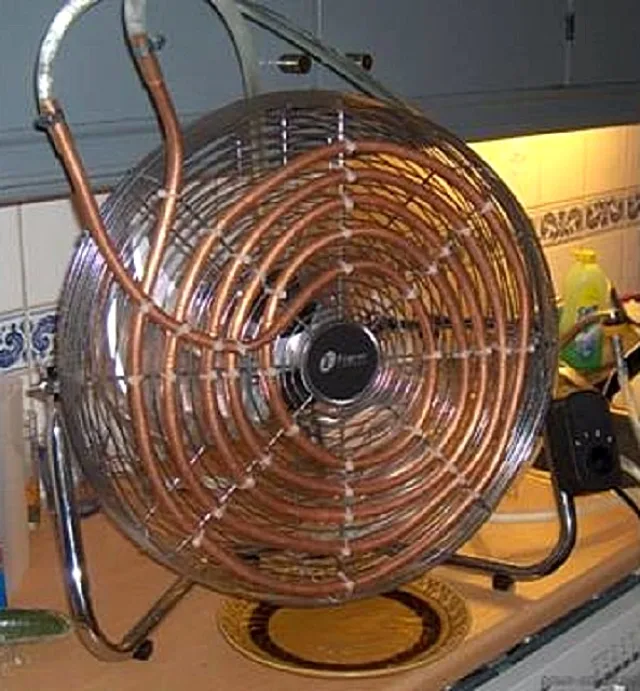

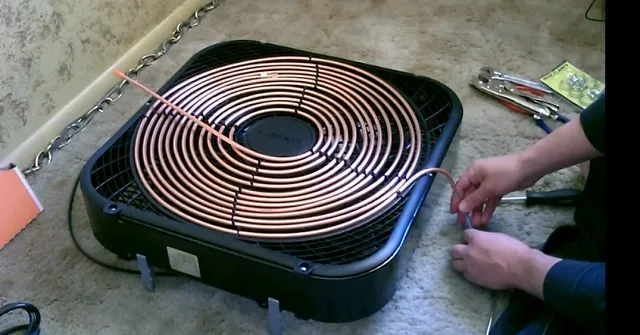

Мини-кондиционер из вентилятора и медной трубки-теплообменника

Мини-кондиционер из вентилятора и медной трубки-теплообменника

Для изготовления показанного кондиционера потребуется:

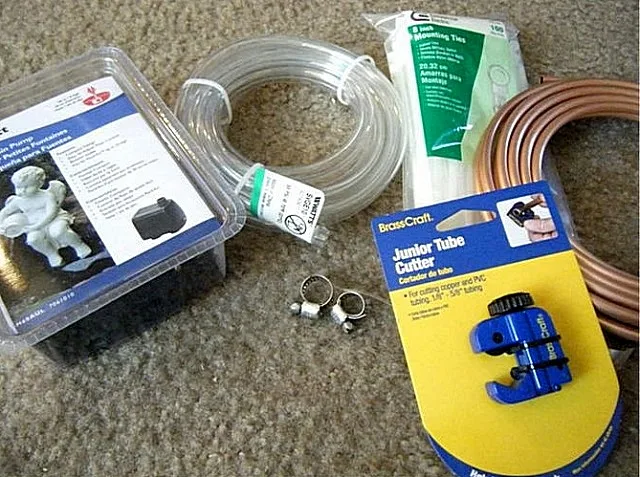

Нехитрый набор комплектующих для изготовления мини-кондиционера

Нехитрый набор комплектующих для изготовления мини-кондиционера

  • Вентилятор любой модели, имеющий переднюю защитную решетку.
  • Медная трубка 1/4˝ или 6,35 мм. Ее длина будет зависеть от диаметра решетки вентилятора и плотности укладки спирали. Для стандартного напольного вентилятора потребуется примерно 5000÷10000 мм трубки.
  • Пластиковые хомуты или тонкая проволока.
  • Прозрачная гибкая пластиковая трубка с внутренним диаметром в 6 мм.
  • Погружная помпа для аквариума производительностью 600÷1000 л/ч.
  • Термоящик, например, сумка-холодильник или пластиковое ведро. Здесь нужно отметить, что в термоящике лед будет таять гораздо дольше, чем в ведре, поэтому он предпочтительнее последнего.
  • Металлические хомуты.
  • Аккумулятор холода.

Об аккумуляторе холода нужно рассказать более подробно, так как он пригодится не только для этой, но и для других моделей самодельных мини-кондиционеров.

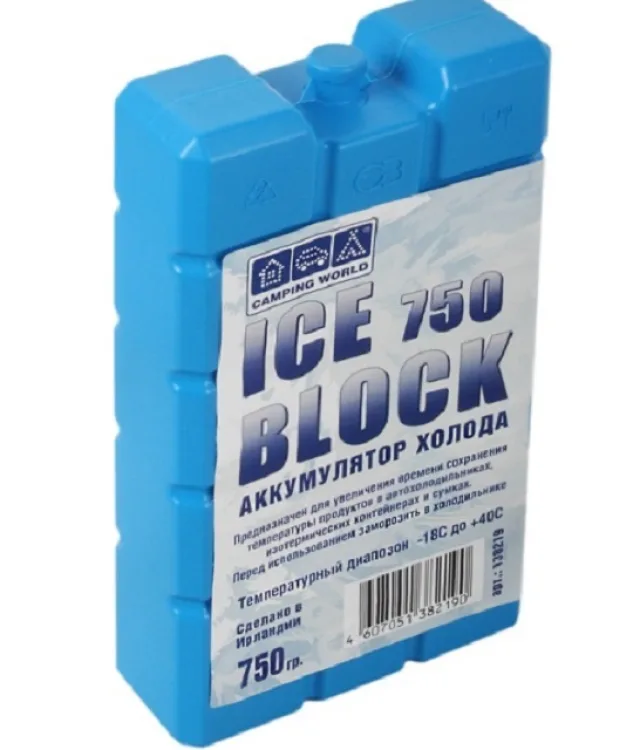

Аккумулятор холода – обычно входит в комплект термоящиков, нередко устанавливается в морозильных камерах некоторых моделей холодильников

Аккумулятор холода – обычно входит в комплект термоящиков, нередко устанавливается в морозильных камерах некоторых моделей холодильников

Аккумуляторы холода используются в автомобильных или переносных сумках-холодильниках для поддержания в них необходимой температуры. Это удобное приспособление представляет собой герметично закрытый пластиковый контейнер, имеющий плоскую форму. Емкость аккумулятора заполнена быстро замерзающей жидкостью, и перед укладкой его в изотермическую сумку или пластиковый ящик, его замораживают в морозильной камере холодильника.

Аккумулятор холода можно использовать неограниченное количество раз, и он способен не только охладить внутреннее пространство короба холодильника, но и поддерживать в нем холод. В продаже можно найти три типа аккумуляторов, которые различаются по веществу заполнения. Так, контейнер может быть заполнен водно-солевым раствором, гелем или силиконом.

  • Водно-солевой аккумулятор поддерживает в коробе холодильника температуру в диапазоне от -20 до +8 градусов.
  • Гелевый вариант охладителя способен поддерживать как положительную температуру нужного уровня, так и отрицательную.
  • Силиконовый аккумулятор продается в пакете из пластиковой прочной пленки — этот вариант может сохранять температуру от 0 до +2 градусов в течение семи дней, при условии, если холодильник не будет открываться.

Поэтому для охлаждения воды, поступающей в кондиционер, целесообразнее приобретать силиконовый аккумулятор. Но чтобы он работал эффективно, повторимся, требуется наличие плотно закрывающегося короба с эффективной термоизоляцией. Если такового в хозяйстве нет, то можно подобрать закрывающуюся емкость (например, есть ведра с прямоугольным сечением) и обклеить все ее поверхности (в том числе и крышку) изнутри  или снаружи слоем пенополистирола толщиной 30÷40 мм.

Подготовив все необходимое для работы, можно переходить к изготовлению мини-кондиционера:

ИллюстрацияКраткое описание выполняемой операции
Первым шагом с вентилятора снимается передняя защитная решетка.

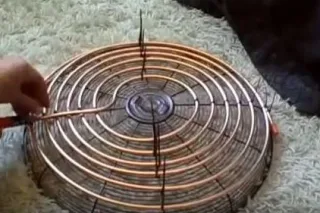

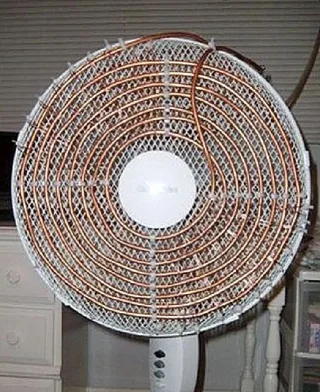

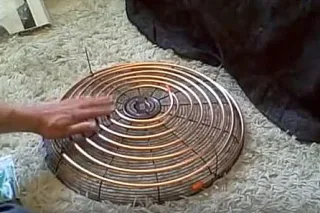

Затем берется медная трубка, и, начиная от центра решетки, из трубки закручивается спираль, как показано на иллюстрации.
Чем больше витков будет иметь спираль, тем быстрее охладится помещение. Однако, не стоит забывать о том, что если закрутить спираль слишком плотно, она будет препятствовать нормальному движению воздуха, нагнетаемого вентилятором.
Концы трубки оставляются свободными – они в дальнейшем будут заведены за заднюю решетку вентилятора, после установки и закрепления передней.

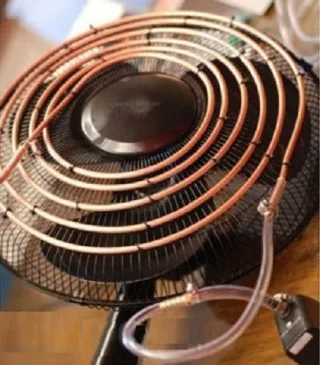

Эта конструкция и станет теплообменником для кондиционера. По медной трубке станет циркулировать вода, охлажденная в герметичной емкости, а вентилятор, обдувая теплообменный контур, направит поток прохладного воздуха в помещение в нужную сторону.
Трубка закрепляется на передней решетке с помощью пластиковых хомутов-затяжек, но если их нет, то можно использовать для фиксации спирали и обычную тонкую мягкую проволоку.
После полного закрепления теплообменника на решетке, концы хомутов нужно обрезать, так как с ними смотреться кондиционер будет не эстетично.
Следующим шагом решетка со спиралью устанавливается на вентилятор.
Концы медных трубок подводятся к одной из сторон прибора или заводятся за заднюю решетку.
В любом случае, они должны быть повернуты в одну сторону, туда, где удобнее установить охлаждающий ящик.
Далее, концы прозрачных пластиковых трубок нужно присоединить к концам медного змеевика.

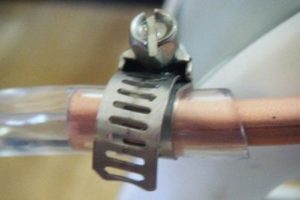

Чтобы они плотно были зафиксированы, и обеспечивалась полная непротекаемость соединения, сверху их закрепляют металлическими хомутами.

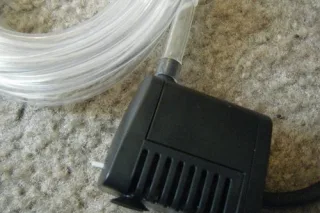

После этого одну из трубок соединяют с патрубком помпы. Длина обоих шлангов должна быть такой, чтобы они свободно доставали до емкости, в которой будет находиться охладитель.
Здесь нужно уточнить, что трубка может подбираться по диаметру патрубка помпы, и если он намного больше размера медной трубки, то на последнюю перед тем, как надевать прозрачный шланг, нужно намотать изоленту, и также зафиксировать соединение металлическим хомутом.

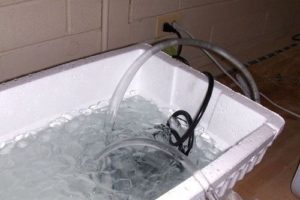

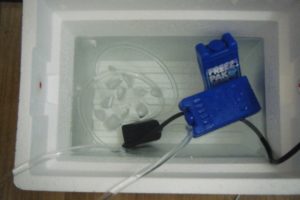

После подключения всех трубок, их, вместе с помпой помещают в емкость.
В данном случае используется пенопластовый короб, но подойдет и сумка холодильник или пластиковое ведро, но его нужно будет основательно термоизолировать, применив пенополистирол или другой утеплитель.
Чтобы емкость закрывалась герметично, трубки можно пропустить через отверстия, высверленные в стенках емкости – тогда крышка будет плотно закрыта.
Термоящик заполняется холодной водой, и после этого проводится проверка системы.
Для этого помпу нужно включить и когда вода начнет циркуляцию по трубкам, проверить места соединений.
Вода, забираемая помпой, должна пройти весь змеевик и вернуться в емкость через вторую сливную прозрачную трубку.
Если испытание прошло успешно, то в емкость с водой нужно добавить лед и аккумуляторы холода, а затем плотно закрыть ее крышкой.
Теперь можно включать вентилятор и проверять работоспособность всей собранной системы в целом.
В термоящик по мере работы мини-кондиционера придется периодически добавлять лед.

Второй вариант – мини-кондиционер из настольного вентилятора

Для того чтобы кондиционер получился более мощным и охлаждал всю комнату, потребуется вентилятор большей мощности. Но вполне можно организовать и локальное охлаждение воздушного потока, например, около места для работы или отдыха.

В данном случае, мастер использовал обычный настольный вентилятор, который есть практически в каждом доме. Его не придется разбирать до основания, так что при желании использовать его традиционным способом, достаточно будет поставить его в исходное положение.

Кроме вентилятора, для создания этой конструкции, потребуется картонная коробка подходящего размера, широкий скотч, кастрюля или другая емкость, которая полностью поместится в коробку, обувные нити и лед. Из инструментов нужно будет подготовить канцелярский нож, ножницы, маркер, линейку или рулетку, большую (цыганскую) иглу. Если взглянуть на список инструментов, то напрашивается закономерный вывод, что изготовление такого мини-кондиционера под силу даже женским рукам.

ИллюстрацияКраткое описание выполняемой операции

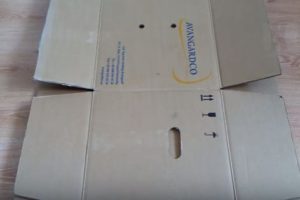

Итак, для работы подойдет любая большая коробка из гофрированного картона, так как из нее легко можно сделать маленькую.
Для того чтобы начать ее изготовление, необходимо подготовить подходящую емкость. Можно взять любую кастрюлю с кухни, так как ее при необходимости в любой момент можно вернуть обратно. Емкость сверлить и пилить не придется – она останется в первоначальном виде.
Задача первого этапа – изготовить из гофрокартона короб без дна, который будет выше емкости на 150÷200 мм, и иметь такие размеры по длине и ширине, в которые легко впишется выбранная емкость.

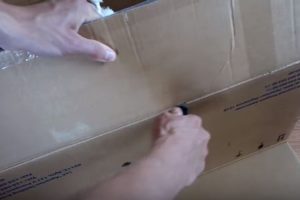

Для этого картонный ящик размечается, его донная часть и крышка срезаются. Эта работа выполняется острым канцелярским ножом.
Далее, из раскроенного картона собирается короб.
Края короба скрепляются качественным скотчем, который наклеивается в два — три слоя.

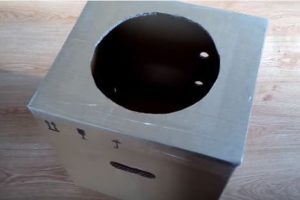

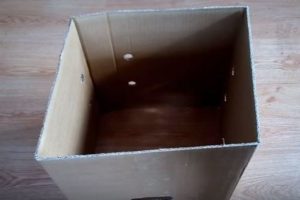

В результате должен получиться примерно такой короб, как показан на иллюстрации.
Если в стенках короба есть отверстия или окошки, то их нужно заклеить тем же скотчем, чтобы холод, который будет исходить ото льда, был направлен в одну сторону и выходил через один специально предназначенный для этого канал.
Следующим шагом остатки картона измеряются, и на одном из фрагментов, не имеющим сгибов, расчерчивается и вырезается крышка, который должна точно соответствовать ранее изготовленному коробу.

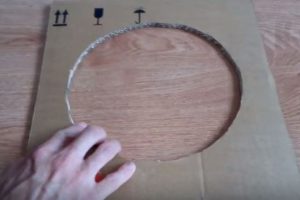

В центральной части этого картонного квадрата размечается окружность, которая должна иметь диаметр, превосходящий размах крыльчатки имеющегося вентилятора на 20÷25 мм. Лопасти вентилятора не только должны входить в вырезанное окно свободно, но и не задевать его края при включенном состоянии.
Лучше всего эту крышку изготовить из двух слоев картона – так получится надежнее.
Следующим этапом подготовленную квадратную крышку необходимо закрепить сверху короба.
Детали соединяются по всему периметру с помощью скотча.
Затем, измеряется высота емкости, которая будет находиться под коробом.
На этом уровне размечается и вырезается прямоугольное отверстие, высотой 35÷40 мм.
Длина проема может быть разной, но важно отступить от углов короба не менее тех же 35÷40 мм, сохранив тем самым жесткость конструкции.

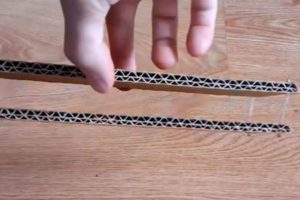

Следующим этапом необходимо вырезать из картона две одинаковых детали – полосы, длина которых будет меньше прямоугольного выреза в коробе на 4÷5 мм, а ширина – больше на 5 мм.
Детали нужно соединить нитями, на расстоянии друг от друга, которое должно быть равно высоте прямоугольного зазора, вырезанного в коробе.
Нити нужно пустить под небольшим углом от верхней детали к нижней, т.е. закрепить их через верхнюю панель, отступив от краев 7÷8 мм, а на нижней 12÷15 мм.

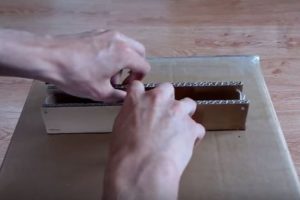

Следующим шагом, соединенные детали вставляются в вырезанное прямоугольное окно корпуса, так, как показано на иллюстрации.
Они должны входить в него свободно.
Далее, берется цыганская игла со вставленной в нее нитью и детали свободно закрепляются в окошке, каждая из них в трех местах. Одна из них фиксируется к верхней линии, по длине проема, а вторая – по нижней границе.
Нити затягивать туго не следует – продев их через картон, необходимо просто завязать узлы.

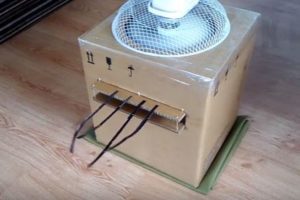

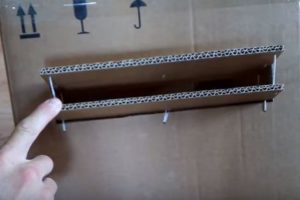

В результате должна получиться конструкция, по типу обычных жалюзи, которая может наклоняться вниз, вверх или устанавливаются ровно горизонтально, направляя поток воздуха в нужном направлении.
На этой иллюстрации видно, как движением пальца шторки получившихся жалюзи перемещаются вверх.
Они останутся в таком положении до тех пор, пока кто-нибудь не решит изменить направление потока.
Теперь можно приступать к сборке конструкции.

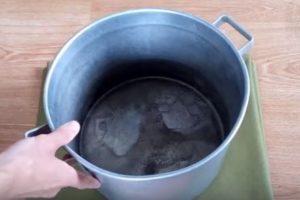

Для того чтобы кондиционер работал более тихо, на поверхность пола или стола под емкость рекомендовано положить подстилку – это может быть ткань, сложенная в несколько слоев или старое полотенце. Но при этом кастрюля должна стоять очень устойчиво.

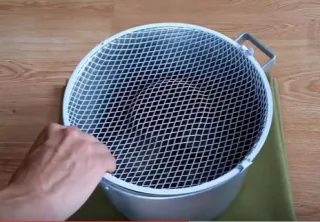

Сверху емкости укладывается передняя сетка, снятая с вентилятора, выпуклой стороной вниз.
Она послужит подставкой для кусков льда.

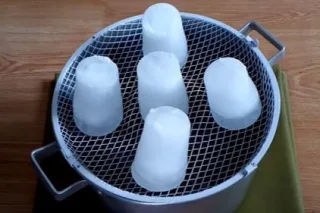

Теперь на сетку можно выкладывать лед — его следует заранее подготовить.
Если лето жаркое, и кондиционером планируется пользоваться ежедневно, то лед придется заготавливать постоянно.
Это единственное неудобство в использовании данной конструкции. Однако, ее преимущество состоит в том, что она будет потреблять электроэнергии не больше, чем обычный вентилятор.
Теперь, емкость с сеткой и льдом накрывается коробом.
Когда лед растает, вода стечет в подставленную емкость, но чтобы холод поступал в комнату постоянно, лед придется постоянно подкладывать.
Лучше всего заготавливать лед, используемый для такого кондиционера, большими кусками, замораживая воду, например, в пластиковых стаканах. В этом случае таять он станет медленнее, чем тот, что изготовлен небольшими кубиками.

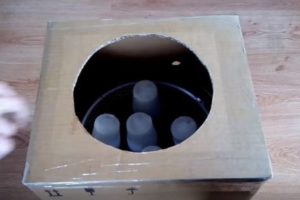

Далее, в отверстие короба вставляется вентилятор, лопастями вниз.
Если используется настольный прибор, как в данном случае, то его можно не снимать с подножки. При применении для конструкции большой, напольной модели, ось с лопастями лучше будет снять с подставки.
Для большего диаметра вентилятора придется и коробку сделать побольше.
Когда вся конструкция будет собрана, можно переходить к ее испытаниям.
В данном случае, чтобы визуально оценить функциональность кондиционера, мастер использовал полиэтиленовые ленты.
Чтобы визуально определять направление потоков воздуха так сказать, «в режиме реального времени», на створки жалюзи скотчем можно приклеить несколько полиэтиленовых полосок.
Если использовать всегда лед одинакового размера, то со временем станет понятно, насколько, примерно хватает одной закладки.
Хотя, период таяния льда будет также зависеть от температуры воздуха в помещении.

Используя для охлаждения воздуха такой мини-кондиционер, нужно периодически опорожнять емкость, в которой будет собираться талая вода, иначе она пойдет через край. Если же промокнет картон короба, то вентилятор вполне может упасть в пролившуюся воду, что приведет к короткому замыканию. Поэтому самодельный кондиционер подобного типа требует постоянного контроля.

Третий вариант — настольный мини-кондиционер

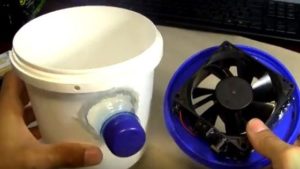

Эта модель кондиционера отлично подойдет тем, кто весь день проводит за компьютером или просто за рабочим столом, так как радиус действия его совсем небольшой. Однако, этот прибор имеет и свои плюсы — работает он тихо, занимает немного места и потребляет минимальное количество электроэнергии.

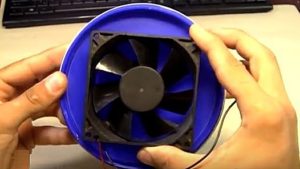

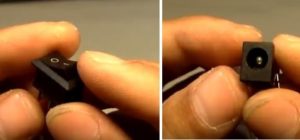

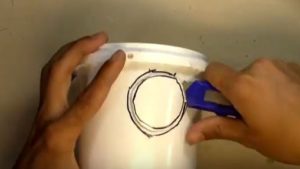

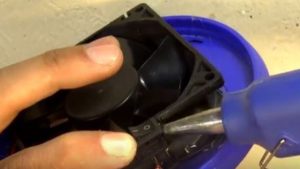

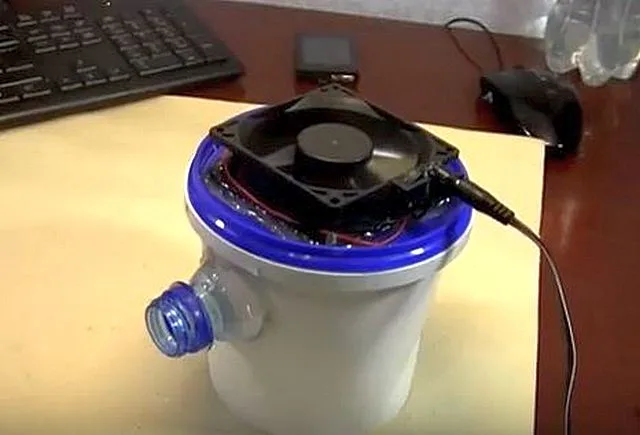

Компактный настольный мини-кондиционер повысит комфортность рабочего места

Компактный настольный мини-кондиционер повысит комфортность рабочего места

ИллюстрацияКраткое описание выполняемой операции

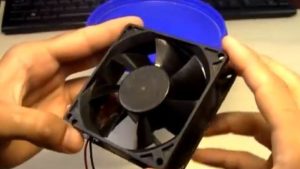

Для создания этой модели потребуется компьютерный вентилятор (кулер).
Его можно приобрести в специализированном магазине или даже просто снять со старого системного блока или блока питания.
В качестве емкости для льда может быть использовано ведерко из-под майонеза или глубокий пищевой пластиковый контейнер с крышкой.
Крышка контейнера должна быть не менее, чем на 5 мм больше габаритов вентилятора.
Кроме того, для данной модели мини-кондиционера потребуется блок питания на 12 вольт. От него будет работать вентилятор.

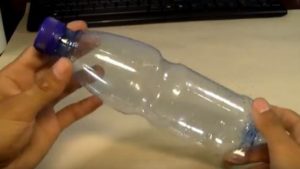

Еще потребуется обычная пластиковая бутылка на 0,5 литра.
Если точнее сказать, то будет использоваться только ее верхняя часть – горлышко.
Для сборки конструкции также потребуется приобрести в магазине или снять со старой техники маленький переключатель и гнездо для блока питания.
Приобретая гнездо, нужно предусмотреть, чтобы оно подходило к штекеру блока питания.
Лучше всего их покупать одновременно, чтобы не ошибиться.

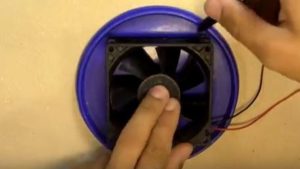

К крышке емкости прикладывается вентилятор, потом с помощью маркера производится ее разметка.
Сначала вентилятор очерчивается по периметру, а затем внутри квадрата определяется окружность, в которую он позже будет установлен.
Далее, необходимо обеспечить свободный проход воздуха внутрь контейнера.

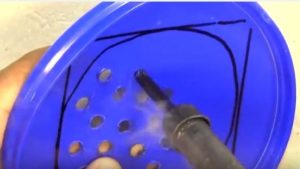

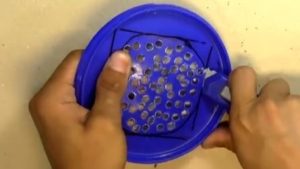

Для этого во внутренней части очерченной окружности с помощью паяльника прожигается большое количество отверстий.

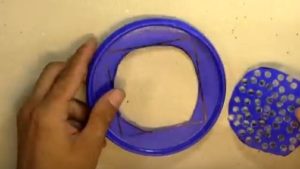

Но лучше поступить еще проще – по обозначенной окружности вырезается полностью проем для вентилятора.
Эту операцию несложно выполнить с помощью острого канцелярского ножа со сменными лезвиями.
В получившееся окошко должен максимально плотно войти цилиндрический корпус вентилятора, если он есть на имеющейся модели.
Если нет, то необходимо обеспечить максимально плотный прижим плоскости корпуса к поверхности крышки.
Обязательно должны быть срезаны все заусеницы, оставшиеся после вырезания окна.
После этого на крышку вновь прикладывается вентилятор, и через отверстия, расположенные по его углам, на крышке маркером ставятся точки.
Затем, по этим намеченным центрам просверливаются или прожигаются монтажные отверстия.
Вентилятор устанавливается на крышку и прикручивается короткими винтами с гайками.
При этом необходимо правильно сориентировать его – он должен работать на нагнетание воздуха внутрь контейнера, а никак не наоборот.

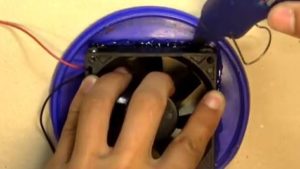

Чтобы весь нагнетаемый вентилятором воздух попадал в емкость, а затем отводился через специально предназначенный для этого канал, дополнительно рекомендуется герметизировать этот узел, проклеив по всему периметру силиконом с помощью термопистолета.
Следующим шагом потребуется произвести распайку переключателя и гнезда для подключения блока питания.
Красный провод (плюс) от кулера припаивается к одной из ножек переключателя.

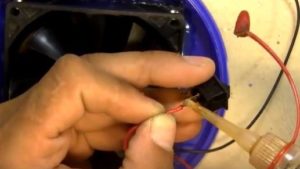

Предварительно конец провода зачищается и смазывается флюсом для пайки, благодаря чему получится более прочное контактное соединение.
Далее, нужно взять отрезок провода, зачистить его на концах, после чего обработать их флюсом.
Один конец провода припаивается ко второй ножке переключателя.
Желательно, конечно, и здесь соблюсти цветовую маркировку проводов, использовать красный, чтобы ясно было, что прерывается именно «плюс».
Впрочем, при должной внимательности – это необязательно. В показанном примере мастер использует черный, видимо, какой был под рукой.
Следующим этапом выключатель можно сразу закрепить на корпусе вентилятора с помощью силиконового термоклея.
Для клавиши нужно найти подходящее, удобное для включения место.

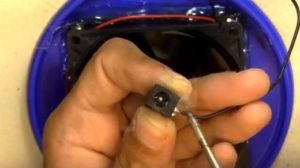

Далее, берется гнездо питания. Как правило, в большинстве моделей блоков питания центральный контакт штекера является «плюсом». Поэтому и здесь вывод, находящийся на торце гнезда, мастер соединил с выключателем, где, как мы помним, разрывается именно «плюс».
Затем, берется второй заранее зачищенный провод от вентилятора («минус») и припаивается к «минусу» гнезда питания.
Очень важно не перепутать провода положительный и отрицательный контакты, иначе вентилятор может выйти из строя. Если нет уверенности, то лучше прозвонить коммутацию до включения, убедившись в правильной полярности проводов.
Теперь необходимо провести «ходовые испытания» собранной электромеханической части на работоспособность.

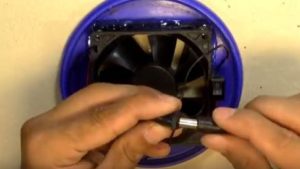

Для этого блок питания включается в сеть, а его штекер вставляется в гнездо.
Нажимается клавиша выключателя.
Если испытания прошли успешно, вентилятор работает и направляет поток именно в нужную сторону (в контейнер), гнездо также закрепляется с помощью силиконового термоклея на корпус кулера, рядом с выключателем.

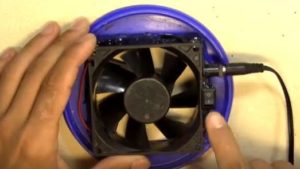

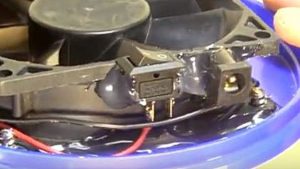

На иллюстрации хорошо показано расположение деталей и проводов.
В результате сборки конструкция должна выглядеть примерно так, как показано на этой фотографии.
Когда основная и, надо сказать, самая сложная часть кондиционера будет сделана, можно переходить к более легкому этапу – к работе над контейнером.
Для этого, сначала маркером размечается пластиковая бутылка и от нее отрезается верхняя часть, которая и будет использоваться в конструкции в качестве выходного канала для охлаждённого воздуха.
Линию реза желательно сделать максимально ровной, чтобы упростить герметизацию этого узла.

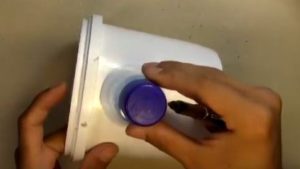

Следующим шагом, отрезанная часть бутылки прикладывается к верхней части стенки контейнера и обводится маркером.
Но отверстие должно быть все-таки несколько поменьше. Поэтому внутри очерченной окружности проводится еще одна, с радиусом примерно на 2÷3 мм меньше.
После этого по линии внутренней окружности с помощью ножа вырезается круглое окошко.
Работу нужно проводить не спеша, очень аккуратно, так как нож легко может съехать в сторону, и вырез получится, больше чем нужно. А это значит, что придется искать другую емкость.

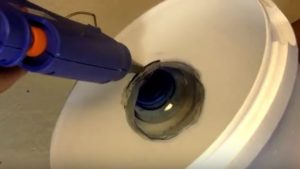

В вырезанное отверстие на контейнере изнутри вставляется отрезанное бутылочное горлышко, а затем снаружи и изнутри место соединения «запечатывается» силиконовым термоклеем.
Герметизирующий шов должен хорошо застыть, и только после этого можно проводить контрольное испытание конструкции.
Крышка с горловины бутылки снимается, и вокруг выходного отверстия можно приклеить полиэтиленовые полоски, которые визуально покажут силу выходящего из горлышка воздуха.
Затем крышка контейнера с закрепленным на ней вентилятором устанавливается на место, и можно проверить собранную конструкцию на работоспособность.

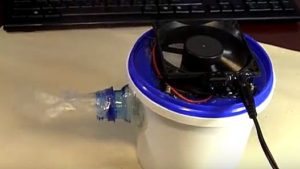

На иллюстрации хорошо видно, как полоски полиэтилена визуально демонстрируют силу выходящего из контейнера потока воздуха.

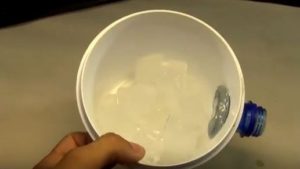

Теперь емкость контейнера наполняется льдом, примерно до нижнего края вклеенной бутылки. Лед в пространстве контейнера будет охлаждать воздух, а вентилятор обеспечивать его приток с последующим выходом через горлышко, закрепленное в стенке.
Вместо обычного льда, можно использовать его сухой вариант – его, кстати, хватает на более продолжительный срок охлаждения воздуха.
Если позволяет емкость, то в дополнение ко льду можно установить в нее еще и аккумулятор холода.
На этих двух фотографиях продемонстрировано, как, изготовив такой настольный кондиционер, мастер провел замеры температуры у выхода до включения вентилятора и после его работы в течение нескольких минут. Термометр показывает падение температуры с 32 градусов до 21 – то, что и требуется.

Существенным недостатком подобной конструкции можно считать то, что охлаждённый воздух будет подаваться «струей» только в одном направлении. Однако, прибор можно установить таким образом, чтобы поток воздуха обдувал лицо его владельца, и этого уже будет достаточно, чтобы не так сильно мучиться от духоты в помещении.

Четвертый вариант – «кондиционер» из пластиковых бутылок и листа фанеры или картона

Этот способ охлаждения помещений был придуман в Бангладеш и сегодня там используется повсеместно.

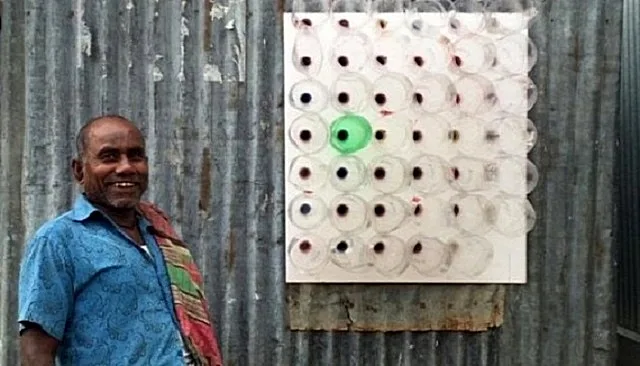

Простая донельзя конструкция, которая, впрочем, позволяет людям легче переносить жуткую жару в домах, вообще не имеющих никакой термоизоляции

Простая донельзя конструкция, которая, впрочем, позволяет людям легче переносить жуткую жару в домах, вообще не имеющих никакой термоизоляции

Этот кондиционер не потребует практически никаких затрат на его изготовление, а в процессе его эксплуатации – на электроэнергию, так как он работает естественным образом. Для этой конструкции кондиционера не нужна не только электроэнергия, но и лед или вода.

Принцип – воздух естественным путем (за счет сквозняка) проходит через резко сужающийся канал, а потом, при мгновенном расширении на выходе, охлаждается. Этот принцип наглядно демонстрирует простой опыт. Подуйте на руку широко открытым ртом – почувствуете тепло. А теперь, с тем же усилием, но пропустите воздух через вытянутые трубочкой губы – налицо эффект охлаждающей кожу воздушной струи..

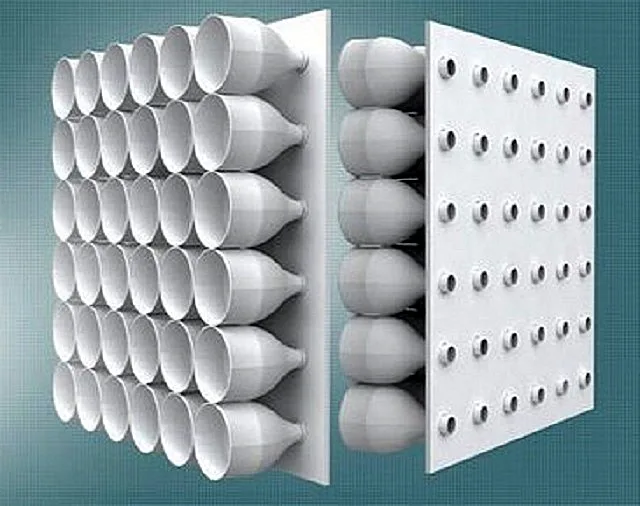

Такой «кондиционер» – работа на полчаса даже для начинающего мастера

Такой «кондиционер» – работа на полчаса даже для начинающего мастера

Конструкцию можно сделать любого размера, который будет зависеть от линейных параметров оконной рамы, которую планируется открывать настежь.

Теперь нужно рассмотреть несложный процесс изготовления этой модели «кондиционера» несколько подробнее.

  • Итак, нужно подготовить лист фанеры и необходимое количество пластиковых бутылок. Они могут быть любого цвета – для работы создаваемого охладителя воздуха этот фактор не имеет никакого значения. Однако, если есть желание создать цветную конструкцию, то бутылки разных оттенков можно расположить определенным образом, создав красивый орнамент, который будет видно издалека.

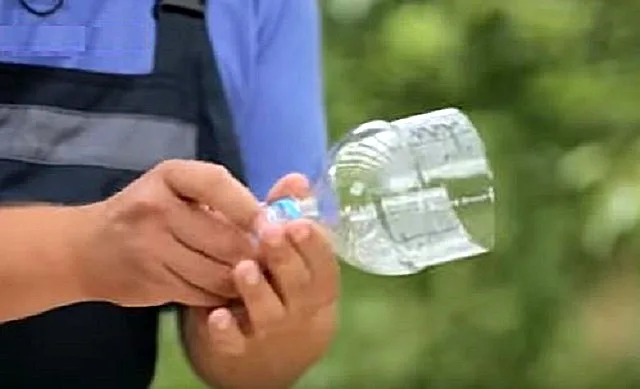

Первым шагом бутылки отрезаются примерно на треть высоты от горлышка, с них скручиваются пробки

Первым шагом бутылки отрезаются примерно на треть высоты от горлышка, с них скручиваются пробки

  • Для создания кондиционера потребуются только верхние части бутылок, ⅓ их высоты. Поэтому их нужно отрезать и скрутить с них пробки. Однако выбрасывать пробки не торопитесь, так как именно они отлично послужат в роли крепежных элементов, эдаких резьбовых втулок, для фиксации на фанерной панели частей бутылок.

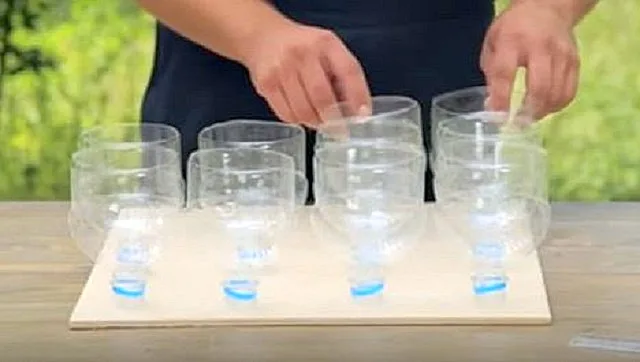

Количество бутылок не ограничивается – столько, сколько поместится на вырезанном листе фанеры.

Количество бутылок не ограничивается – столько, сколько поместится на вырезанном листе фанеры.

  • Нарезать нужно столько бутылок, чтобы после выставления их на фанерный лист, они были расположены плотно, но не касались друг друга. Чтобы обозначить их места на панели, нужно взять длинный карандаш, и, вставив, его через верх в центр горлышка каждого из отрезков бутылок, поочередно наметить место будущего отверстия.

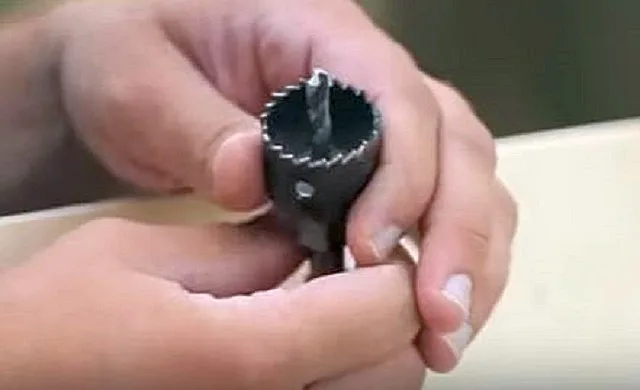

Для сверления фанеры необходима коронка диаметром 18 миллиметров

Для сверления фанеры необходима коронка диаметром 18 миллиметров

  • Для просверливания отверстий потребуется сверло-коронка. Так как у большинства встречающихся бутылок диаметр резьбовой части горлышка – стандартный, необходимо сверло диаметром 18 мм. Оно устанавливается в патрон дрели, и по ранее сделанным отметкам насверливаются отверстия.
Лист фанеры после сверления отверстий

Лист фанеры после сверления отверстий

  • Теперь в отверстие осталось только установить в отверстия отрезки бутылок. Чтобы они держались надежно, можно закрепить их крышками, закрутив их с наружной стороны, предварительно срезав с них верхушку, чтобы они стали «проходными».

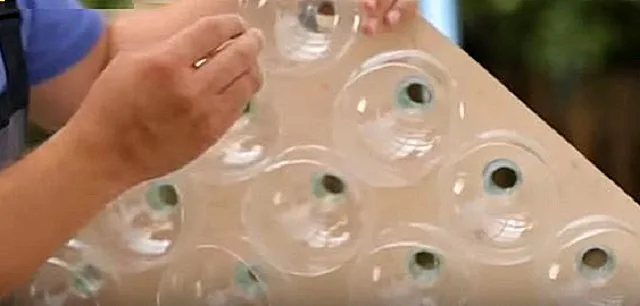

Воронки вставляются в высверленные гнезда и закрепляются сделанными из пробок «резьбовыми муфтами».

Воронки вставляются в высверленные гнезда и закрепляются сделанными из пробок «резьбовыми муфтами».

Получится пластиковое кольцо с резьбой внутри. Эти муфты закручиваются на горлышках бутылок, и они надежно будут закреплены на фанерном листе.

  • Готовый кондиционер устанавливается на проем окна воронками наружу. Разработчики такой схемы утверждают, что за счет того, что теплый воздух, попадающий в воронку, проходя через узкое горлышко, охлаждается, температура в помещении гарантировано понижается на пять градусов. А это в условиях летней жары – немало!

Правда, придется смириться с тем, что окно практически перестает пропускать дневной свет, что, согласитесь, не вполне удобно.

Пятый вариант – мини-кондиционер из вентилятора и пластиковых бутылок

Эта модель кондиционера во многом напоминает предыдущую, но усилена вентилятором, и ее можно устанавливать в любой комнате, без труда перемещая в нужное место. Кроме того, никаких проблем с дневным освещением помещения.

Для того чтобы изготовить этот вариант «кондиционера», потребуются следующие материалы:

  • Обычный бытовой вентилятор.
  • Шесть пластиковых бутылок.
  • Лист плотного картона или тонкого пластика.
  • Пластиковые хомуты-затяжки.
  • Канцелярский нож.
  • Силиконовый термоклей.

Работы по изготовлению этой модели не займут много времени, если все необходимое припасено заранее. Делая подобный кондиционер, не придется паять или проводить сложные соединения отдельных деталей – нужно будет только резать и клеить. Работать подобный охладитель воздуха, оснащенный системой, которую предстоит изготовить, будет по тому же принципу, что и предыдущая модель.

  • Итак, первым шагом необходимо со всех шести бутылок срезать нижнюю часть, ориентируясь, к примеру, на этикетку – линия среза будет проходить именно по ней.

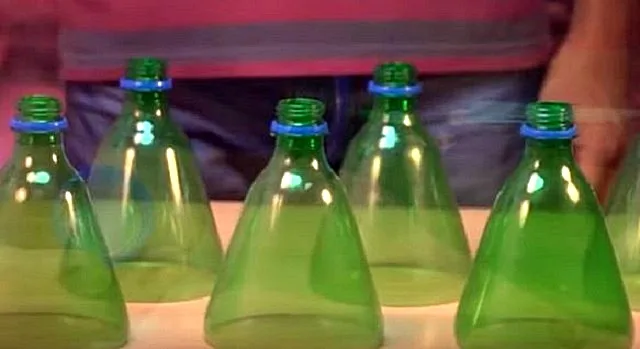

Подготовлены отрезанные горлышки бутылок – они должны быть одинаковыми по высоте.

Подготовлены отрезанные горлышки бутылок – они должны быть одинаковыми по высоте.

  • Следующее действие – подготавливается основа. На картоне или пластике нужно начертить окружность, которая будет соответствовать диаметру вентилятора, а затем аккуратно вырезать ее с помощью канцелярского ножа.

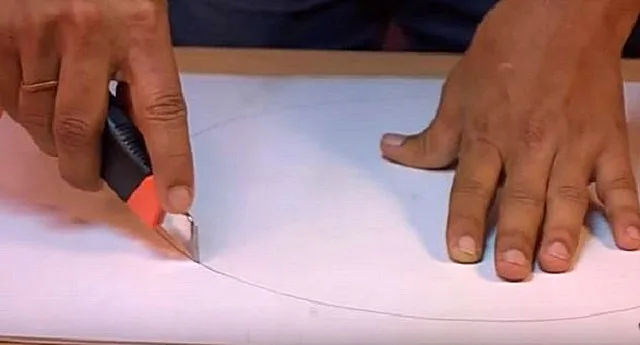

Вырезается основа – круглая панель, соответствующая размеру защитной решетки вентилятора

Вырезается основа – круглая панель, соответствующая размеру защитной решетки вентилятора

  • Далее, на получившейся круглой панели устанавливаются и равномерно распределяются отрезанные части бутылок, воронкой вниз. Каждую из них нужно обвести карандашом. Затем намеченные окна аккуратно вырезаются ножом.

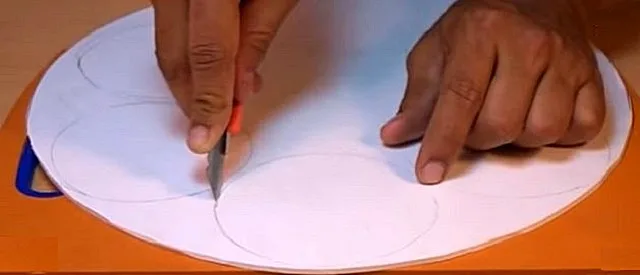

Ответственная операция – вырезание круглых окон для установки воронок из бутылок

Ответственная операция – вырезание круглых окон для установки воронок из бутылок

  • В результате должна получится такая круглая панель с ровными отверстиями, соответствующими диаметру бутылки.

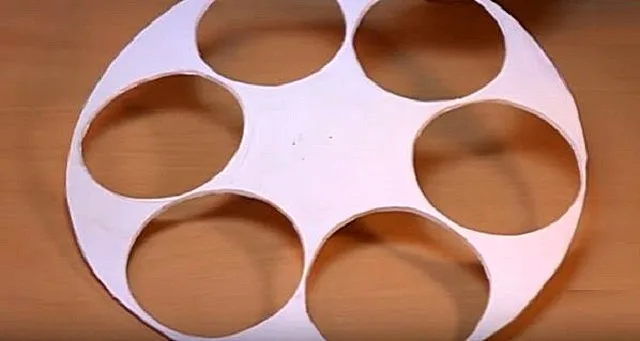

Готовая монтажная панель для установки воронок

Готовая монтажная панель для установки воронок

  • Теперь, срезанные части бутылок нужно прихватить к отверстиям панели скотчем, чтобы они не сдвинулись, когда их будут приклеивать. Зафиксировав детали в одном положении, их приклеивают силиконовым термоклея с помощью пистолета. Клей наносят по окружности каждого из шести окошек как с одной, так и с другой стороны панели.

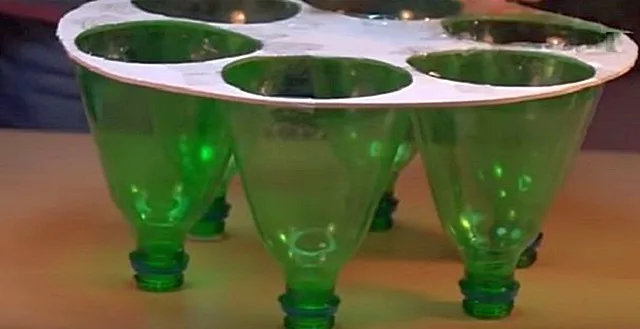

Воронки должны быть проклеены по всей своей окружности с обеих сторон панели

Воронки должны быть проклеены по всей своей окружности с обеих сторон панели

  • Далее, ближе к краю круглой панели между бутылками необходимо сделать по два отверстия на расстоянии, примерно в 30 мм одно от другого. В отверстия заводятся пластиковые хомуты-затяжки, которыми конструкция будет закрепляться к вентилятору. Как продевается затяжка – хорошо показано на иллюстрации.
Пластиковыми затяжками «охладительный блок» будет крепиться к защитному кожуху вентилятора

Пластиковыми затяжками «охладительный блок» будет крепиться к защитному кожуху вентилятора

  • Теперь осталось закрепить панель на передней решетке вентилятора с помощью хомутов-затяжек, оставшиеся свободные концы которых необходимо обязательно обрезать, иначе они могут помещать вращению вентилятора и издавать неприятный звук при его работе.

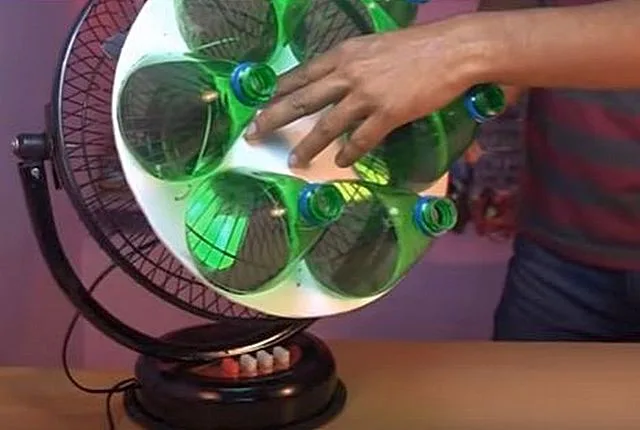

Крепление собранного узла к решетке вентилятора

Крепление собранного узла к решетке вентилятора

  • В результате получается такая конструкция, как показано на иллюстрации. Удобство состоит в том, что подобный охладитель воздуха может быть направлен в любую область комнаты, перенесен в другое помещение, для него не нужны дополнительные расходные материалы, а также и то, что при желании панель легко можно снять.

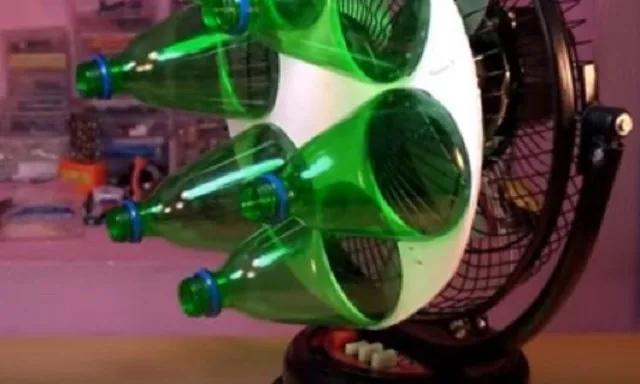

Простейший «кондиционер» готов к работе!

Простейший «кондиционер» готов к работе!

Кроме того, для подобного «кондиционера» не придется покупать никаких дорогостоящих деталей, и потреблять электроэнергии он станет не больше, чем обычный вентилятор.

В заключение необходимо добавить, что существуют и другие модели самодельных кондиционеров, которые могут быть простыми или сложными. Если же поставлена задача выбрать из них оптимальный, стоит начать экспериментировать с самых простых и малозатратных. Для расширения полученной информации посмотрите еще и предлагаемый ниже видеосюжет

Видео: Еще одна модель самодельного кондиционера, несложная в изготовлении



Комментарии:

Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и лайфхаков по ремонту, дизайну и строительству из наших социальных сетей


Уже 400 000 участников с нами, присоединяйтесь и вы!
