Ленточный фундамент своими руками


Ленточный фундамент своими руками

Ленточный фундамент можно назвать самым популярным при строительстве частных домов, так как он в полной мере оправдал себя за многие десятилетия эксплуатации. Он – достаточно прост в обустройстве, не требует особо сложных приспособлений или специальной техники.

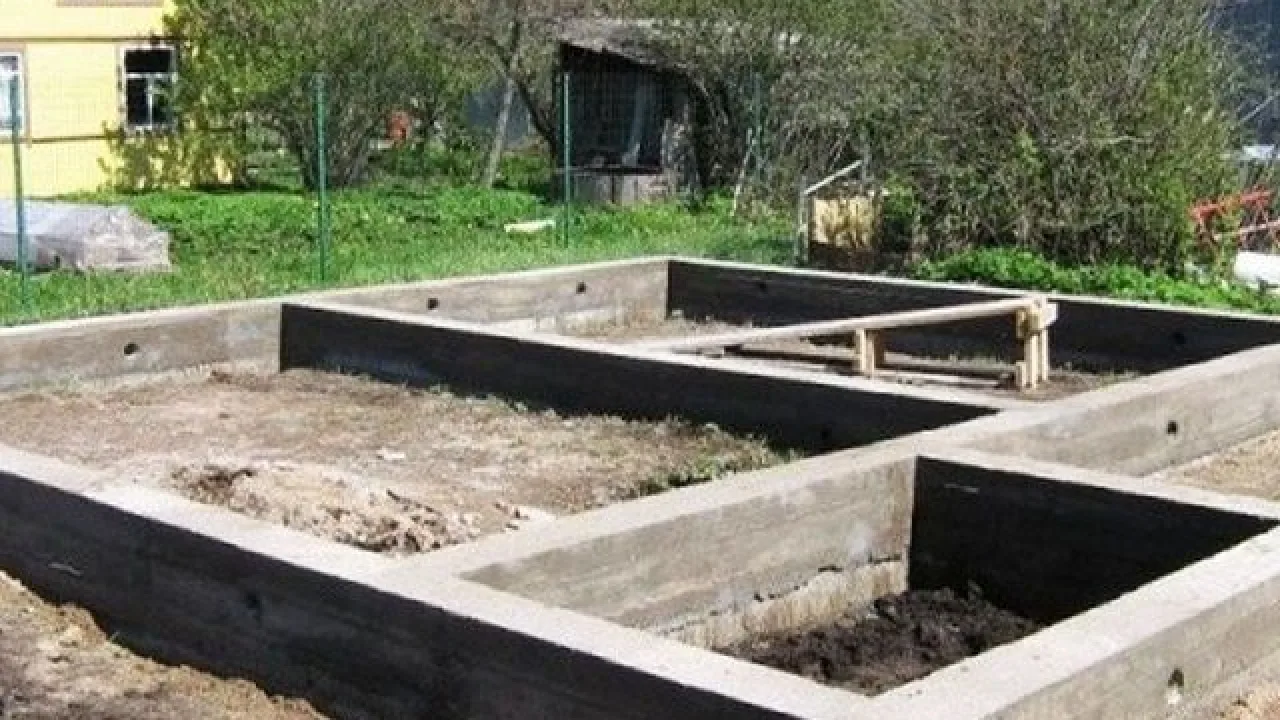

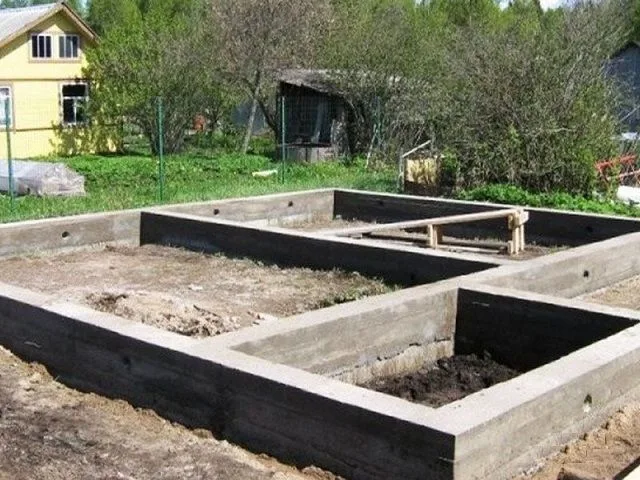

Ленточный фундамент своими руками

Ленточный фундамент своими руками

Конечно, чтобы конструкция была надежной и прочной, можно сделать ленточный фундамент своими руками лишь частично, то есть выполнить основные работы по выкапыванию траншеи, монтажу опалубки, по установке и обвязке арматурной решетки, по гидроизоляции и утеплению. А вот изготовление и заливку бетона бывает проще и надежнее заказать в компаниях, которые занимаются этой работой профильно.

Чтобы выяснить, почему ленточный фундамент так популярен в строительстве, нужно рассмотреть все его положительные и, конечно же, имеющиеся отрицательные качества.

Преимущества и недостатки ленточного фундамента

Ленточный фундамент - это монолитная полоса бетонного раствора, на которой возводятся все несущие стены строения.

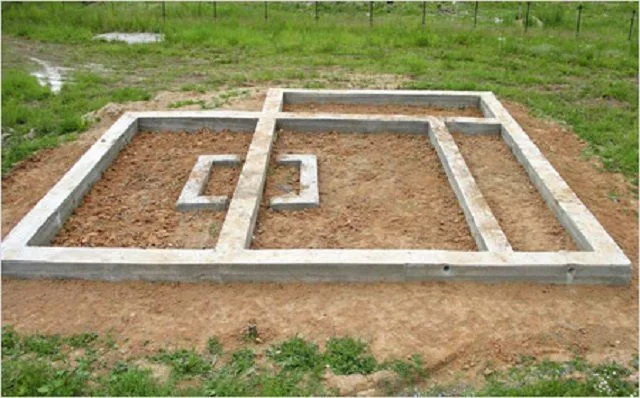

Ленточный фундамент - надежная основа для возведения стен здания

Ленточный фундамент — надежная основа для возведения стен здания

Этот вид основания применяется в следующих случаях:

  • Под возведение частных домов и хозяйственных построек из материалов, имеющих значительную массу, таких, как камень, бетон, кирпич, шлакоблоки и другие материалы.
  • В случаях, когда в общем плане постройки предполагается подземный гараж, цокольный этаж или подвал.
  • Для строительства домов, имеющих тяжелое перекрытие или же мансарду.
  • В регионах, где преобладает преимущественно неоднородный грунт.

Нужно отметить, что установка ленточного фундамента подходит для почти всех видов грунтов, за исключением, пожалуй, только просадочных и торфяников - это обязательно нужно учитывать, выбирая тип основания под постройку собственного дома.

Чтобы знать, чего можно ожидать от ленточного фундамента в процессе эксплуатации, необходимо владеть информацией о достоинствах и недостатках этой конструкции.

Достоинства:

  • Ленточный фундамент способен выдержать большие нагрузки, ничуть не меньшие, чем монолитное основание.
  • Он отличается сравнительной простотой подготовительных мероприятий, которые могут быть вполне проведены самостоятельно.
  • У ленточного фундамента всегда большой эксплуатационный период, безусловно, при правильном его строительстве и обеспечении нужных степеней защиты конструкции (гидроизоляции и утепления).
  • Достоинством можно считать многообразие конкретных видов ленточного фундамента, из которых можно выбрать тот, который в наибольшей степени подходит по технологическим и финансовым возможностям.
  • Ленточная основа обойдется гораздо дешевле, чем монолитная, хотя практически не уступает ей в прочности.
  • Эта конструкция позволяет более качественно произвести термоизоляцию полов в доме, создав многослойную утеплительную «подушку».

Недостатки:

  • Ленточный фундамент не подходит для устройства в некоторых грунтах.
  • По строительной технологии вся толщина фундамента должна быть залита за один прием, а такое количество бетона самостоятельно приготовить очень сложно. В связи с этим возникает необходимость обращения к строительным фирмам-изготовителям, имеющим специальное оборудование и технику.
  • Работа, даже при подготовке к заливке бетона, достаточно трудоемкая, и займет немало времени. Без помощников будет обойтись сложно.

Как видно из представленных качеств ленточного фундамента, положительные имеют значительный перевес над отрицательными.

Виды ленточных фундаментов

Существует несколько видов ленточного фундамента, которые различаются по некоторым критериям, и первый из них - это глубина его залегания.

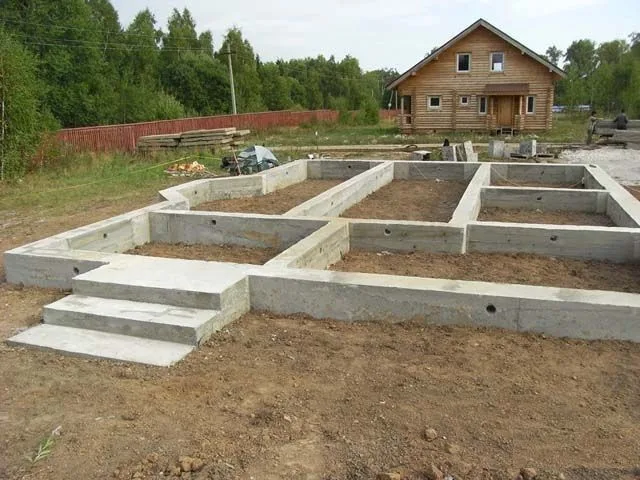

Существует несколько разновидностей ленточных фундаментов

Существует несколько разновидностей ленточных фундаментов

  • Например, для массивных домов, возведенных из тяжелых строительных материалов, необходим заглубленный фундамент, который обязательно устраивают на глубину в 250 ÷ 300 мм ниже уровня промерзания грунта в регионе постройки здания.
  • Другой вид ленточного фундамента - это мелкозаглубленный. Его применяют для легких каркасных построек, а общая глубина его не превышает 550 ÷ 600 мм.

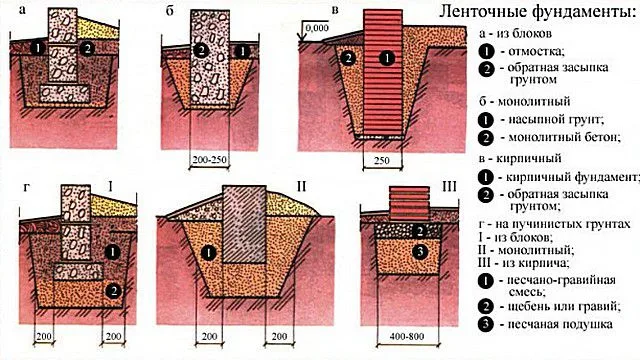

На схеме - несколько основных видов фундаментов ленточного типа

На схеме — несколько основных видов фундаментов ленточного типа

Ленточные фундаменты разделяют не только на два вида, но еще и на несколько типов:

  • Монолитный тип фундамента - самый применяемый для разных построек. Возводится из раствора бетона и с обязательным армированием. Этот фундамент привлекает простотой конструкции и доступностью ее возведения, наряду с присущей долговечностью и прочностью.
  • Сборный фундамент для строительства частных домой применяют реже. Собирается этот тип основы из готовых бетонных блоков, которые изготавливают на заводах. Доставляют их на место проведения строительных работ и устанавливают в подготовленную траншею с помощью тяжелой техники.

Устанавливаются блоки впритык друг к другу, а зазоры между ними заполняются бетонным раствором и с внешних сторон всплошную заделываются гидроизоляционным материалом.

Такой тип основы не подходит для нестабильных грунтов, так как по стыкам может произойти разрыв и деформация всего фундамента, а значит, затем  и стоящего на нем здания.

Кроме этого, за доставку и установку блоков на их постоянное место (использование погрузочно-разгрузочной и подъемной техники) придется заплатить достаточно круглую сумму. Однако, справедливости ради нужно сказать, что сами блоки обойдутся дешевле всего комплекса необходимых материалов для заливки монолитного пояса фундамента, а также избавит строителей от многих тяжелых строительных работ. Например, не придется сбивать и устанавливать опалубку, укладывать и обвязывать арматурную сетку.

Сборный или блочный фундамент хорошо подойдет для двух- или трехэтажных домов, возводимых из бетонных плит или кирпича. Если есть финансовая возможность и тип грунтов подходит для установки блоков, то этот тип фундамента станет неплохим выбором для постройки большого коттеджа.

Материалы для обустройства ленточного фундамента

Если все-таки принято решение строить здание именно на ленточным монолитном фундаменте, нужно приобрести все необходимые материалы для его возведения.

Для этого понадобятся:

  • Рубероид или плотная полиэтиленовая пленка – для гидроизоляции опалубки.
  • Доска, толщиной в 15 ÷ 20 мм и брусок 20 × 30 мм – для установки опалубки.
  • Стальная проволока – для связки арматуры и стягивания, при необходимости, досок опалубки.
  • Арматура диаметром в 10 ÷ 15 мм – для установки армирующего пояса.
  • Гвозди или саморезы – для монтажа опалубки.
  • Песок и щебень – для предварительной засыпки «подушек».
  • Если бетон все-таки будет замешиваться самостоятельно, то для него будет нужен цемент не ниже М400, песок и среднефракционный щебень или гравий. Раствор изготавливается из этих материалов, взятых в пропорциях 1: 2: 4.

Последовательность работ по созданию ленточного фундамента

Чтобы быть уверенным в выборе фундамента, необходимо провести некоторые подготовительные мероприятия.

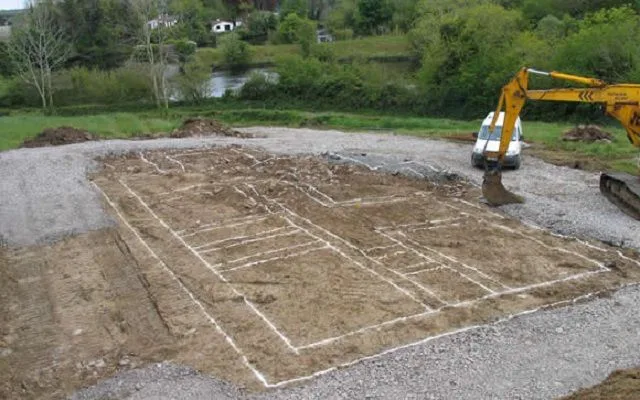

Любая работа по заливке предваряется масштабными подготовительными мероприятиями

Любая работа по заливке предваряется масштабными подготовительными мероприятиями

Расчет фундамента

Нужно обязательно выяснить тип грунта на участке для постройки дома и глубину его промерзания в конкретном регионе, а также глубину прохождения грунтовых вод. Для выяснения всех этих особенностей нужно обратиться в проектно-строительную организацию, которая проведет геодезическое исследование, произведет необходимые расчеты и создаст точный проект фундамента, опираясь на анализ, полученный в результате исследовательских изысканий.

Если браться за составление проекта самостоятельно, можно не учесть некоторых нюансов, которые впоследствии приведут к разрушению стен дома. В особенности это касается строений, имеющих несколько этажей.

Если планируется возвести небольшую постройку, такую, к примеру, как дачный домик, гараж, сарай, курятник или баня, то фундамент можно попробовать рассчитать самостоятельно, учитывая рекомендации СНиП II-Б.1-62. А еще проще – воспользоваться специальной таблицей, позволяющей без проведения особых расчетов достаточно точно определить необходимую глубину залегания ленточного фундамента, в зависимости от типа дома и особенностей грунтов:

Вид строенияНагрузка на грунт в кН/кв.мГлубина залегания ленточного фундамента (мм) в зависимости от вида грунта
Каменистый грунт, опокаПлотная глина, суглинок, который лепится в рукеСлежавшиеся сухой песок, супесьМягкие песок, супесь, илистый грунтОчень мягкие песок, супесь, илистый грунтТорфяник
Сарай, баня, хоз. постройки20200300400450650Необходим фундамент иного типа
Одноэтажный дачный домик с мансардой30300350600650850Необходим фундамент иного типа
Двухэтажный коттедж50500600Требуется расчет специалистовТребуется расчет специалистовТребуется расчет специалистовНеобходим фундамент иного типа
Двух или трехэтажный особняк70650850Требуется расчет специалистовТребуется расчет специалистовТребуется расчет специалистовНеобходим фундамент иного типа
В таблице приведены средние данные силы нагрузки на грунт зданий различного типа
В каждом конкретном случае обязательно приветствуется индивидуальный расчет
Справочно: 1 кг = 9,81 Н; 1 кН = 101,9 кг; 10 кН = 1019 кг
Таблица составлена на основании данных Британских государственных строительных норм 2010 г.

Разметка участка

Когда произведены необходимые расчеты фундамента, составлен архитектурный план здания и, соответственно, определено расположения несущих стен, производится разметка на выбранном для строительства месте.

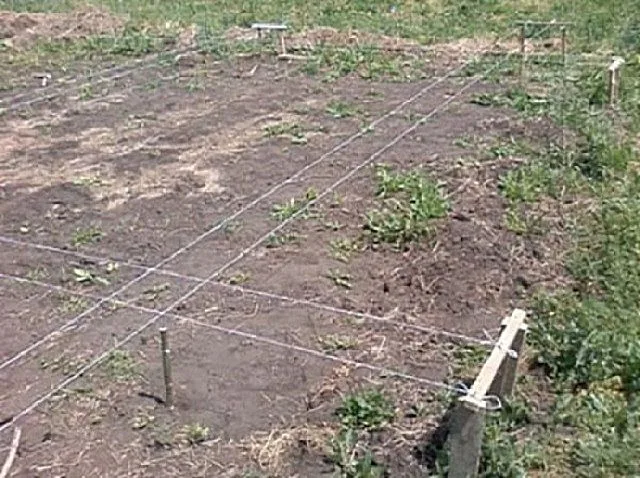

Важнейший вопрос - правильная разметка фундамента на местности

Важнейший вопрос — правильная разметка фундамента на местности

  • Перед разметкой будущую площадку нужно очистить от посторонних предметов и мусора, а также снять верхний плодородный слой почвы толщиной примерно в 120 ÷ 150 мм. Органические остатки могут привести к возникновению биологических процессов разложения, что нежелательно для подвальных помещений.
  • На подготовленной площадке производится предварительная разметка углов будущего строения посредством вбивания колышков.

Далее, тщательно проверяется ровность расположения и уточняется расстояние между ними. Колышки переставляются по мере надобности. На них натягивается прочный шнур, с помощью которого будет легче контролировать прямизну углов и определять правильное направление полосы фундамента.

  • Иногда для обозначения углов используют заранее изготовленные деревянные детали — прямоугольники. Сначала в нужной точке устанавливают один прямоугольник и закрепляют его.

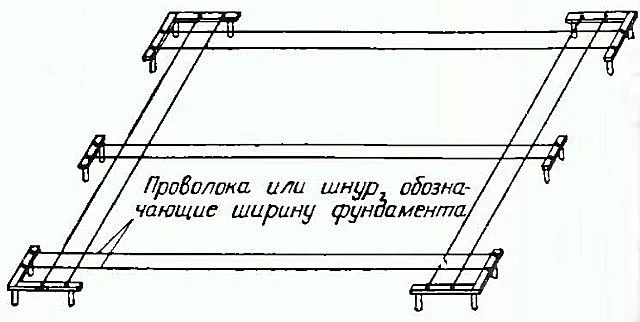

Один из приемов проведения разметки

Один из приемов проведения разметки

Далее, на него привязывают два шнура на расстоянии ширины траншеи под фундамент, их протягивают до следующего места, где устанавливают второй угол, а затем к нему привязывают протянутые шнуры.

Таким образом проводят разметку всех четырех углов дома, а если несущие стены предусмотрены и внутри строения, затем проводят и их разметку.

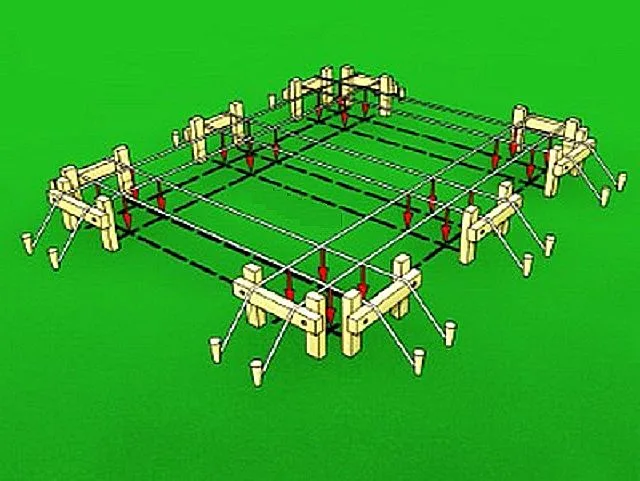

Обязательно добиваются прямизны всех углов, параллельности и перпендикулярности основных линий

Обязательно добиваются прямизны всех углов, параллельности и перпендикулярности основных линий

  • После того, как все углы выставлены, необходимо провести сверку длины диагоналей, обозначенного прямоугольника или квадрата. Если они будут равны, значит, все углы выставлены правильно.
  • Далее, по ходу шнуром можно сделать просыпку порошком сухой извести -  она визуально покажет направление, и возможно, выявит некоторые ошибки.
  • Когда разметка контура фундамента и внутренних стен дома будет завершена, нужно таким же образом разметить фундамент под крыльцо, веранду или террасу.

Если в доме предполагается установка кирпичной печи или камина, то есть смысл сразу позаботиться о фундаменте и для этого сооружения. Однако лента для дома и плита под печку не должны быть жестко связаны между собой.

После проведенной разметки можно приступать к достаточно масштабным землеройным работам.

Выкапывание траншеи

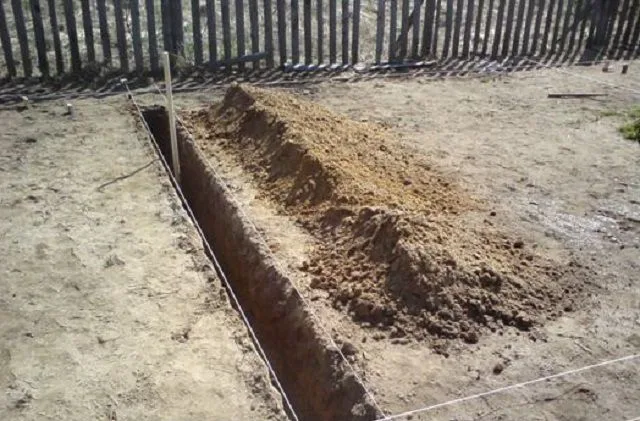

Траншея должна в точности соответствовать разметке

Траншея должна в точности соответствовать разметке

  • По размеченным линиям роются траншеи глубиной, указанной в расчетах специалистов, и которая будет зависеть от вида здания, возводимого на фундаменте.

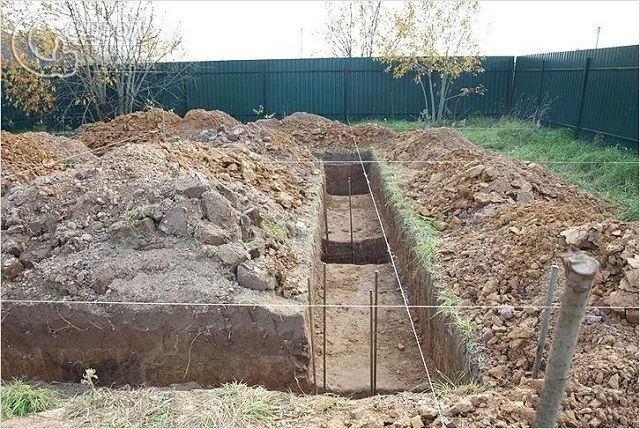

Строго выдерживается и расчетная глубина залегания фундаментной ленты

Строго выдерживается и расчетная глубина залегания фундаментной ленты

  • Рытье котлована нужно начинать с нижнего угла фундамента - это поможет сохранить одинаковую глубину траншеи на всей ее протяженности.
  • При выкапывании грунта нужно стараться сохранять стенки траншеи ровными и вертикальными. Если грунт вдруг начинает осыпаться, то в слабых местах устанавливаются временные подпорки.
  • В процессе работы периодически делаются замеры глубины и уклона дна выкапываемой траншеи. Если фундамент устанавливается на склоне, то важно, чтобы траншея имела одну глубину по всему периметру ее устройства.

Подготовка дна котлована

  • На дне готовой траншеи необходимо устроить подушку из песка, которая должна иметь толщин, как минимум в 150 ÷200 мм в хорошо утрамбованном виде. Она поможет правильному перераспределению нагрузок, создаваемых массой строения, на готовый фундамент. Особенно этот прием важен, если строительство идет на нестабильных пучистых грунтах.

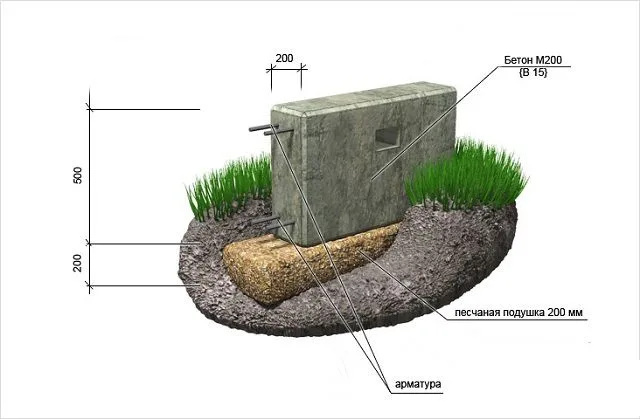

Песчаная подушка под фундаментной лентой

Песчаная подушка под фундаментной лентой

Рекомендовано делать засыпку в три приема по 50 мм, и каждый из слоев нужно хорошо утрамбовывать, смачивая песок водой.

  • Далее, на подушку из песка рекомендовано сделать настил из рубероида, который  защитит песчаную подушку от размывания и не даст впитываться цементному молочку из бетона при заливке раствора в котлован.

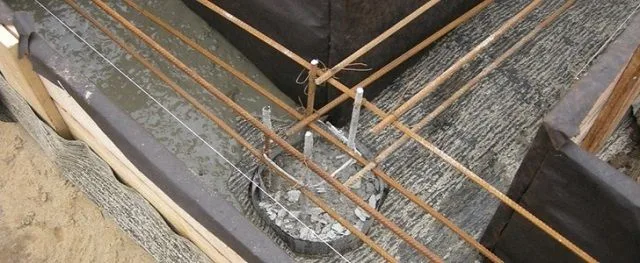

Слой рубероида на дне траншеи

Слой рубероида на дне траншеи

Кроме этого, рубероид станет гидроизоляцией подземной части фундамента. Материал не только застилают на дно, но и заворачивают на стены траншеи на 150 ÷ 200 мм.

Установка опалубки

В подготовленную траншею устанавливается опалубка. Ее можно сбить из досок, которые после застывания раствора будут демонтироваться, или же сделать несъемной, одновременно тем самым и утеплив фундамент.

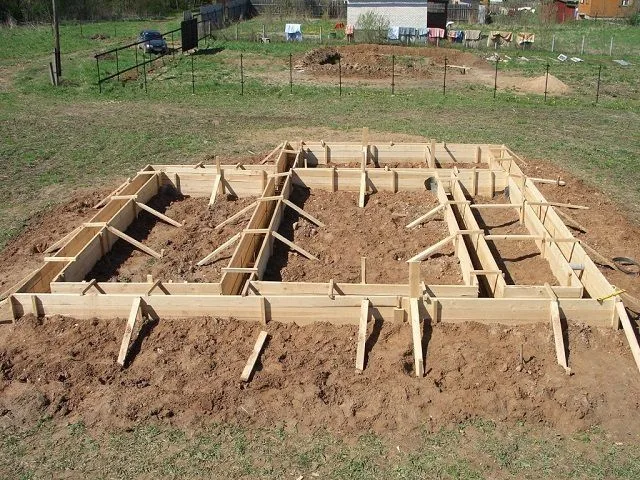

Дощатая опалубка для ленточного фундамента

Дощатая опалубка для ленточного фундамента

  • Если опалубку решено монтировать из досок, то из них сбивают щиты и устанавливают их вертикально на дно траншеи. Опалубка должна подниматься над грунтом на ту высоту, на которую планируется поднять цокольную часть дома, но обычно не менее, чем 350 ÷ 400 мм.

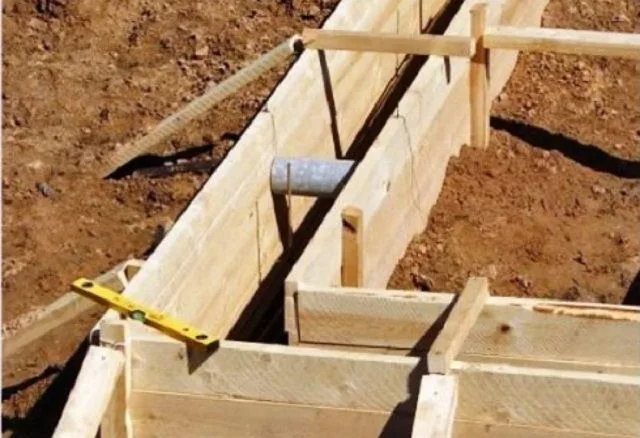

Скрепление щитов между собой.

Скрепление щитов между собой.

- Между собой щиты скрепляются поперечинами, а с внешних сторон - подпираются обрезками брусков. Иногда, чтобы дощатые стенки не расходились при заливке под давлением бетонного раствора, приходится дополнительно скручивать их стальной проволокой.

- Если в фундаменте запланировано сделать отверстия для проведения коммуникаций, то отрезок трубы устанавливают, как распорку между щитами, внутри опалубки.

- При установке деревянной конструкции, нужно периодически проводить контроль ее ровности - это делается с помощью строительного уровня, иначе фундамент может получиться кривым и его придется выравнивать после того, как он будет готов.

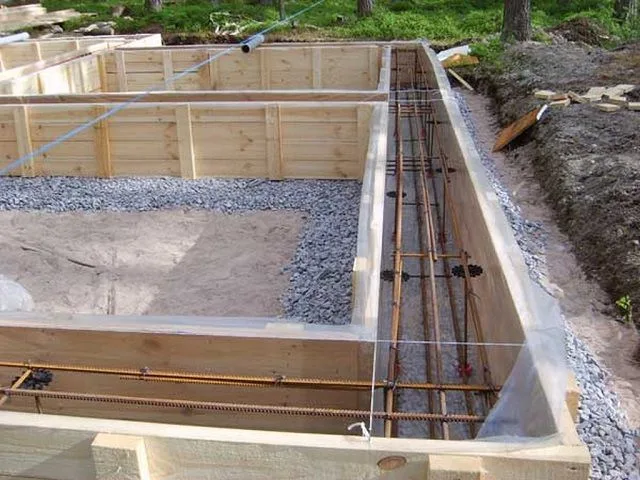

Полиэтиленовая пленка на внутренних стенках опалубки

Полиэтиленовая пленка на внутренних стенках опалубки

- Рекомендовано в готовую опалубку настелить, кроме рубероида, плотный полиэтилен, который закроет поверхность досок изнутри конструкции. Пленка закрепляется на торцевых сторонах деревянных щитов.

  • Несъемный фундамент представляет собой блоки из пенополистирола, которые устанавливаются друг на друга и держатся за счет зубчатых вырезов, присутствующих на краях блоков, и соответствующих им пазов. Пенополистирол в такой опалубке может иметь разную толщину и служит неплохим утеплителем для конструкции. Производятся такие блоки разной ширины, поэтому их можно подобрать под любой фундамент.

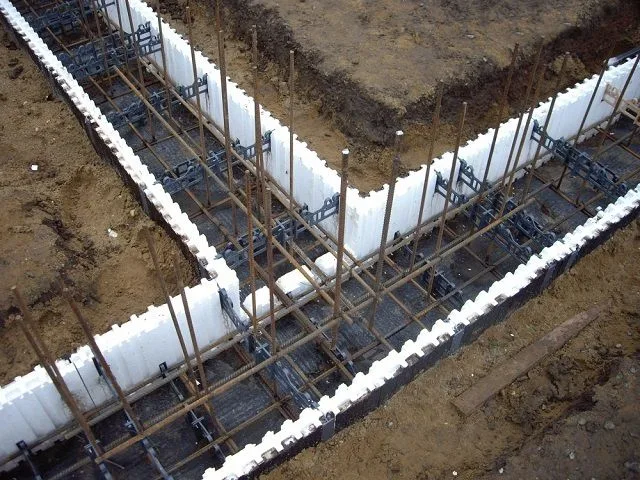

Несъемная опалубка из пенополистирольных блоков

Несъемная опалубка из пенополистирольных блоков

Блоки не требуют распорок или дополнительных скреплений -  они сами в полной мере рассчитаны на то, чтобы надежно удерживать залитый в них бетон.

  • Еще один вариант опалубки, который можно назвать комбинированным. Он состоит из установленных дощатых щитов, а внутри опалубки к ним прижимают утеплитель, толщиной примерно в 30 мм - это может быть пенополистирол или пеноизол.

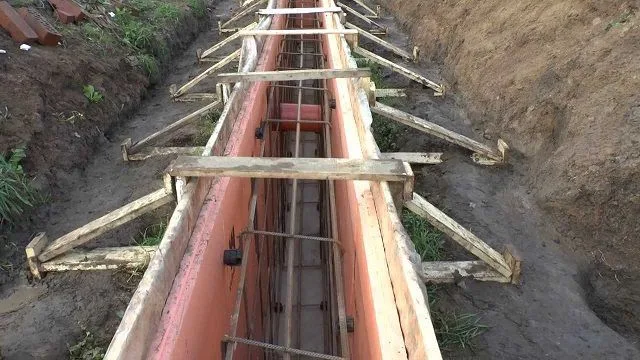

Иногда есть необходимость сразу установить слой утеплителя

Иногда есть необходимость сразу установить слой утеплителя

Материал не только утеплит фундамент, но и не позволит вытечь цементному молочку через зазоры между досками, преждевременно испариться влаге из залитого бетона, а это значит, что процесс созревания и набора прочности будет проходить в оптимальном режиме.

Установка арматурной решетки

Следующим шагом в опалубку устанавливается арматурная решетка. Ее изготавливают из металлического прута, имеющего диаметр в 8 ÷ 15 мм. Пруты нарезают отрезками, равными длине стен, а пересекаются они на их углах. Скреплять пруты сваркой не рекомендуется, так как они от этого потеряют взаимную подвижность и при усадке конструкции могут из-за этого разрушить фундамент. Поэтому, их скручивают стальной проволокой.

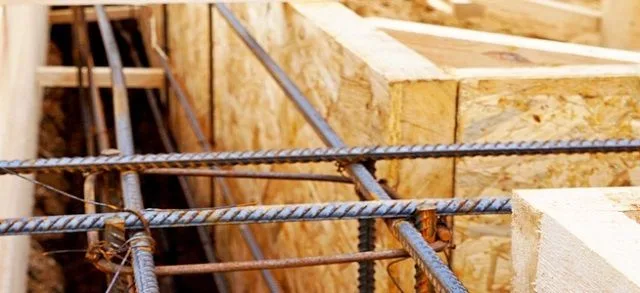

Прутья арматуры не сваривают, а связывают проволокой

Прутья арматуры не сваривают, а связывают проволокой

Если внутри опалубки устанавливается утеплительный материал, то желательно, чтобы перпендикулярные отрезки арматуры вошли в утеплитель - так он надежно будет закреплен на краях опалубки.

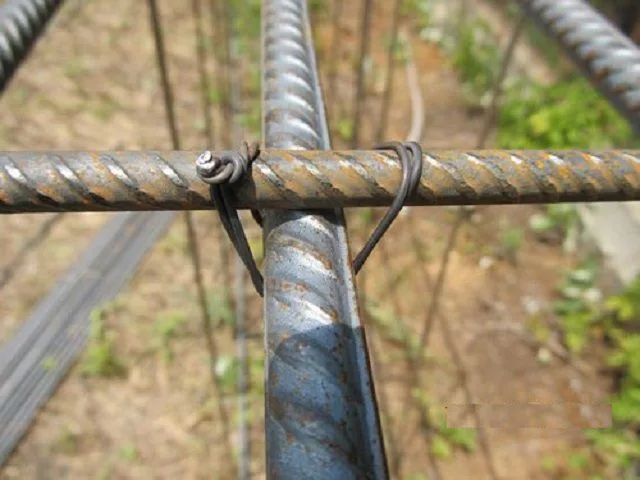

Пример увязки перпендикулярных прутьев арматуры

Пример увязки перпендикулярных прутьев арматуры

Точный расчет армирующего пояса проводят проектировщики фундамента с учетом многочисленных критериев – типа и общей массы здания, стабильности грунтов, сейсмических особенностей региона, других величин.

Заливка фундамента

Заливку фундамента бетоном рекомендовано проводить за один прием, но это реально сделать только в том случае, если необходимое количество раствора заказывается в готовом виде.

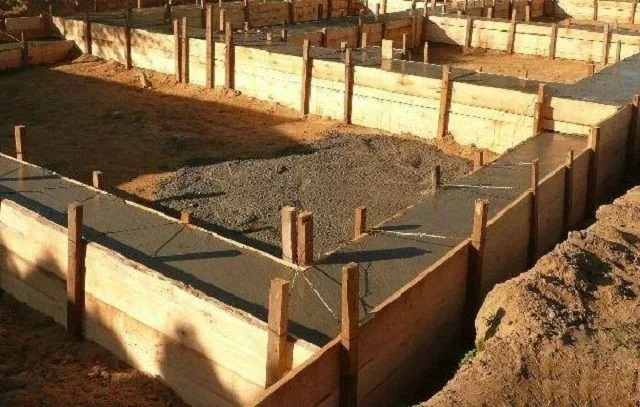

В идеале вся лента фундамента должна быть залита за один прием

В идеале вся лента фундамента должна быть залита за один прием

Если же такой вариант невозможен в силу тех или иных причин (например, отсутствие соответствующей фирмы или же полностью неприемлемые цены), то бетон заливают послойно. Но и в этом случае не обойтись без механизации процесса, а значит, обязательно понадобится бетономешалка.

  • При заказе готового материала, бетонный раствор замешивают на стационарных производственных узлах в нужной пропорции, и доставляют в специальных машинах, оснащенных бетономешалкой и механизмами подачи.

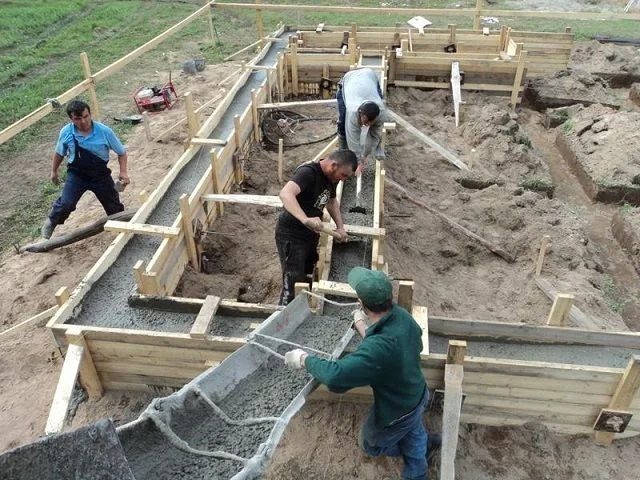

Заливка фундамента с подачей готового раствора из цементовоза

Заливка фундамента с подачей готового раствора из цементовоза

- Далее, устанавливается специальный желоб, через который раствор стекает в подготовленную опалубку. Его необходимо распределять с помощью лопаты по всей длине конструкции до тех пор, пока она не заполнится до намеченного верха.

- Поверхность бетона разравнивают и оставляют для схватывания, созревания и набора прочности.

- Время упрочнения такой конструкции составляет в теплое время года около четырёх недель. Некоторые работы, например, по распалубке и подготовке к дальнейшим операциям, но без существенной нагрузки на ленту, можно начинать через 16 ÷ 20 дней.

Зимой заливать фундамент не рекомендуется, но если это  - вынужденная мера, то и состав бетонного раствора, и сроки готовности залитой конструкции будут совершенно иными. Подробнее об этом рассказано в соответствующей статье нашего портала – «при какой температуре можно заливать фундамент».

  • В том случае, работы будут выполняться самостоятельно, проводятся они в такой последовательности:

- В первую очередь готовится раствор для заливки. Как говорилось выше, для него понадобится цемент и песок в пропорциях 1 : 2 или 1 : 2,5, а также 4 части щебня. Смесь заливается водой и замешивается.

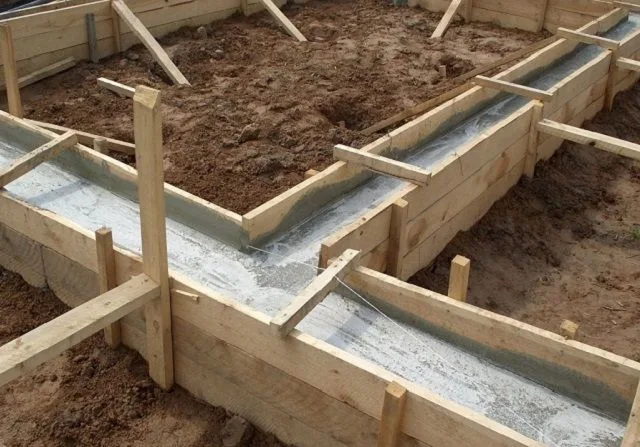

При самостоятельном приготовлении раствора иногда приходится прибегать к послойной заливке ленты фундамента

При самостоятельном приготовлении раствора иногда приходится прибегать к послойной заливке ленты фундамента

- Если все материалы будут смешиваться в бетономешалке, то их в тех же пропорциях закладывают в нее и готовят раствор, который затем сразу же выливают в опалубку. С использованием такой установки работа, безусловно, пойдет гораздо быстрее, и заручившись еще поддержкой хороших помощников, с работой зачастую справиться можно за один день.

- Если же раствор будет замешиваться вручную, то действовать придется поэтапно. Так, первым слоем бетонный раствор заливается в опалубку толщиной в 150 ÷ 200 мм и хорошо утрамбовывается деревянным бруском. Вся опалубка по всей длине по периметру должна быть заполнена полностью одинаковым по толщине ровным слоем.

На следующий день проводится такая же процедура, и так до тех пор, пока опалубка не заполнится до верха.

- Залитый фундамент рекомендовано накрывать мешковиной, а если бетонные работы проводятся в летнюю жару, то его накрывают полиэтиленовой пленкой, чтобы не происходило быстрого испарения влаги, и бетон застывал равномерно.

Созревает фундамент, сделанный послойно, быстрее, чем залитый за один раз. Однако, прочность его получается значительно ниже, и есть вероятность повреждения конструкции в зимний период во время сильных морозов, если вдруг между слоями окажется влага. Поэтому на фундамент, залитый таким образом, обязательно нужно нанести гидроизоляционное покрытие, а также желательно утеплить.

Полезные рекомендации по заливке ленточного фундамента

Чтобы работа получилась качественной, необходимо прислушаться к рекомендациям опытных строителей.

  • Для замешивания раствора нужно использовать чистые от земли и глины материалы - гравий, песок и воду.
  • Пропорции раствора могут варьироваться, но щебенки или гравия всегда нужно брать в 1,5 ÷ 2 раза больше, чем песка.
  • Воды в растворе должно быть примерно 50% от массы цемента (не путать с объемом!)
  • Если для приготовления бетона приходится использовать мокрый песок - это нужно учитывать при добавлении в бетономешалку воды, чтобы не сделать раствор слишком жидким.
  • При замешивании и заливке фундамента в холодную погоду, раствор рекомендуется замешивать на подогретой воде - это ускорит схватывание и затвердевание бетона.
  • Если раствор слишком густой, то после заливки раствора в фундамент, необходима трамбовка или частое протыкание металлическим прутом. Этот процесс проводится для удаления оставшегося в растворе воздуха, иначе внутри фундамента могут образоваться так называемые раковины.
  • Кроме этого, опалубку с только что залитым раствором простукивают деревянным молотком -  этот процесс тоже помогает выходу воздуха на поверхность раствора.
  • Снятие опалубки проводится не ранее, чем через 5 ÷ 7 дней после заливки раствора, а дальнейшие масштабные действия можно проводить только по прошествии месяца.
  • Утепление и гидроизоляция фундамента будут обязательными, как уже говорилось, при послойной его заливке. Тем не менее, лучше взять за правило, что эти технологические операции должны проводиться в любом случае. Это резко повысит прочность и долговечность фундамента и, естественно, всего строения. Как проводить гидроизоляцию и утепление фундамента – читайте в публикациях нашего портала.

Нужно отметить, что ленточный фундамент является оптимальной основой для очень многих построек, а выполнять его - гораздо проще, чем монолитную плиту. И в заключение статьи – видео-пример правильного обустройства ленточного фундамента:

Видео: как правильно залить ленточный фундамент
