Как утеплить крышу дома своими руками: пошаговая инструкция

Хорошо просчитанная и качественно смонтированная стропильная система, прочное, надежное, не протекающее кровельное покрытие – все это замечательно. Но нельзя забывать и еще об одном – об эффективной термоизоляции своего жилья с верхнего направления, то есть со стороны крыши и чердачного перекрытия. Недостаточное или неправильно исполненное утепление этих элементов здания становится не только причиной мало комфортных условий жизни в доме, но и, что особо важно, резко сокращает нормальный срок службы многих строительных материалов и сооруженных из них конструкций.

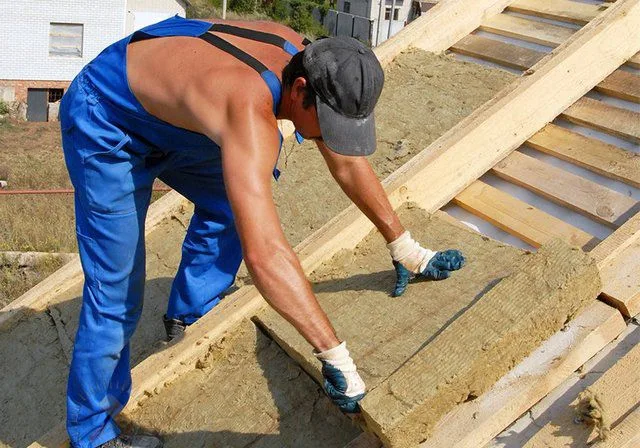

Как утеплить крышу дома своими руками
Как утеплить крышу дома своими руками

Обычно вопросы термоизоляции крыши продумываются еще на этапах проектирования стропильной системы или чердачных перекрытий, и сама система утепления монтируется параллельно ведению строительства. Но если вдруг, в силу тех или иных обстоятельств, оказывается, что крыша в приобретенном, например, доме – совершенно не утеплена, или эффективность термоизоляции – явно недостаточная, хозяевам придется вплотную заняться этим вопросом самостоятельно. Вот тогда и пригодится информация как утеплить крышу дома своими руками, приведенная в настоящей публикации.

Для чего необходимо утеплять крышу? Просмотреть запись

Прежде всего, нужно очень точно представлять – насколько важна необходимость утепления крыши снаружи или внутри.

  • Климатические условия в большинстве регионов России никак не назовешь «мягкими» — даже в южных областях нередко выпадают очень суровые зимы. Затраты на отопление в холодный период года обычно становятся превалирующими, и «съедают» немалую часть семейного бюджета. Но при некачественном утеплении траты на энергоносители превращаются буквально в «деньги на воздух».

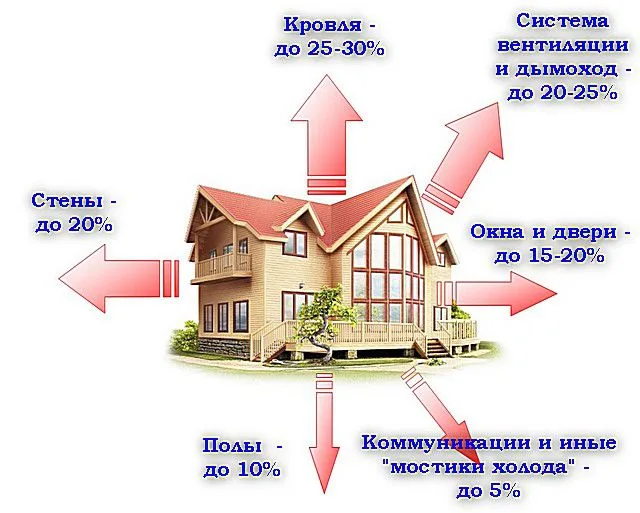

Посмотрите на примерную схему тепловых потерь не утепленного или недостаточно утепленного частного дома:

потери

Не имеющая эффективной термоизоляции крыша с кровлей попросту «крадет» почти треть энергозатрат, израсходованных на отопление жилья. Безусловно, ни о какой экономичности речь даже идти не может. Но даже и при таком, совершенно неоправданном расходовании средств, создать действительно комфортный микроклимат в доме будет практически невозможно.

  • С приходом летней жары отсутствие термоизоляции также превращается в серьезную проблему. Большая площадь кровли работает как своеобразный «солнечный коллектор», разогреваясь на солнце и передавая затем этот поток тепловой энергии вниз, в помещения дома. В итоге – в комнатах летам нечем дышать, или же климатическая техника работает с повышенной интенсивностью, что, опять же, приводит к совершенно неоправданным затратам.
  • Отсутствие термоизоляции самым негативным образом сказывается и на состоянии строительных конструкций. Обычная жизнедеятельность человека всегда сопровождается выделением больших объемов водяного пара, который на границе тепла и холода, в так называемой «точке росы» конденсируется, превращаясь в воду. Перенасыщение деревянных деталей конструкции крыши влагой ведет к активизации процессов гниения, к деструктуризации древесины из-за циклов замораживания и оттаивания с появлением глубоких трещин, к появлению и развитию колоний патогенной микрофлоры – плесени и грибка, к появлению гнезд насекомых.

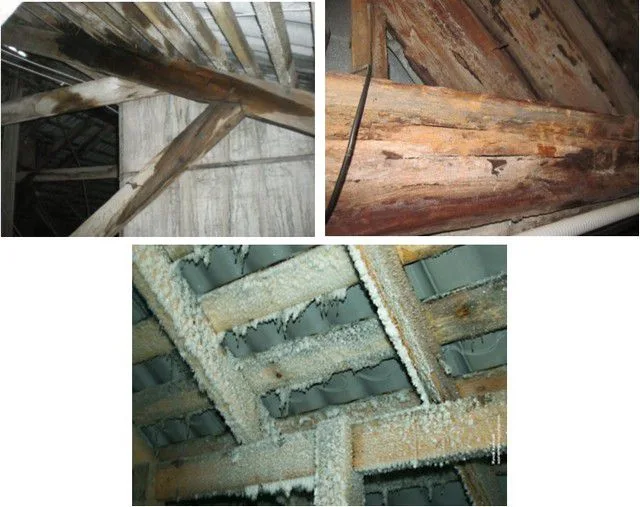

Отсутствие термоизоляции способно существенно сократить срок службы всей конструкции крыши
Отсутствие термоизоляции способно существенно сократить срок службы всей конструкции крыши

Установка термоизоляции позволяет сместить точку росы наружу, в верхние слои утеплителя, так, чтобы сконденсировавшаяся влага практически не попадала на основные несущие элементы конструкции крыши, а свободно испарялась в атмосферу.

  • Наконец, термоизоляция крыши открывает возможности наиболее рационального использования имеющихся площадей. Утепленный чердак вполне может стать очень удобным подсобным помещением, а при достаточной высоте и подключении к системе отопления – полноценной жилой комнатой.

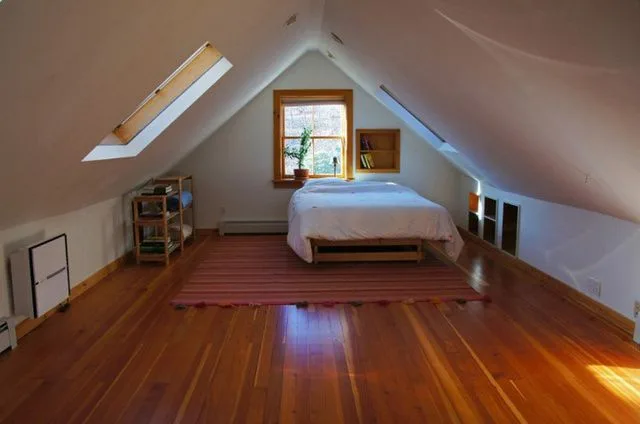

Даже небольшой по размерам чердак вполне можно превратить в уютную жилую комнату.
Даже небольшой по размерам чердак вполне можно превратить в уютную жилую комнату.

Лишнее помещение никогда не помешает. А при дефиците площади – тем более, ведь обустроить чердак под жилое помещение в любом случае будет проще и дешевле, чем возводить с нуля капитальную пристройку.

Общие принципы утепления крыши

Прежде всего, хозяевам дома следует заранее определиться, каким образом будет утепляться конструкция крыши. Здесь возможны несколько вариантов.

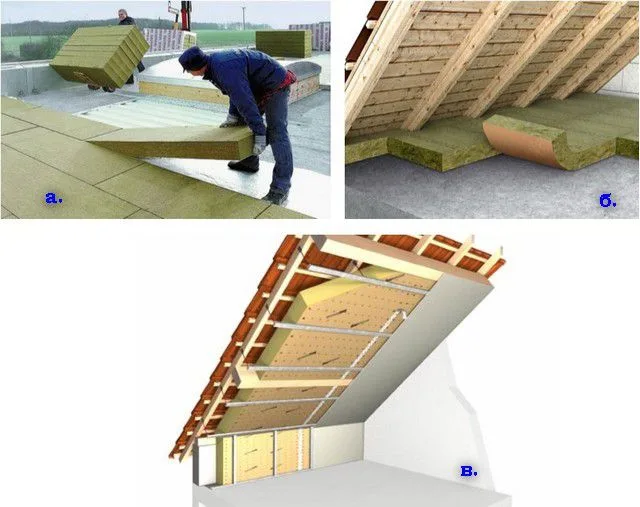

Различные варианты термоизоляции крыши дома
Различные варианты термоизоляции крыши дома
  • Плоская кровля, которая не предполагает вообще никакого чердачного помещения. В частном строительстве жилых домов такой подход применяется чрезвычайно редко, поэтому эта тема в рамках настоящей статьи рассматриваться не будет.
  • Второй вариант – чердачное помещение не рассматривается хозяевами в качестве полезной дополнительной площади. В этом случае основной упор делается на качественную термоизоляцию чердачного перекрытия, и на создание хорошей вентиляции подкровельного помещения, во избежание скопления в нем сырости. Этот вариант утепления также «вынесем за скобки» — ему посвящена отдельная публикация.

2016-05-04_114633Как поступить, если чердак планируется оставить «холодным»?

В этом случае утеплению подлежит чердачное перекрытие. Как правильно утеплить потолок под «холодным» чердаком – читайте в специальной публикации нашего портала.

  • И, наконец, третий вариант – чердачное помещение делается полностью утепленным. В этом случае система термоизоляции будет монтироваться непосредственно под скатами кровли. Эту схему можно считать оптимальной, как обеспечивающую и нормальную степени утепленности жилого с верхнего направления, и как дающую, при правильном монтаже, максимальную защищенность стропильной системы от воздействия внешних факторов.

Именно такой схеме утепления в основном и будет посвящена настоящая публикация.

Прежде всего, необходимо разобраться с принципом утепления кровельных скатов. Существует такой расхожий термин – «кровельный пирог». Подобное название как нельзя лучше символизирует многослойность термоизоляционной системы, причем каждый из слоев по-своему важен, так как исполняет определённую важную роль. Рассмотрим строение «кровельного пирога» на не самом сложном примере.

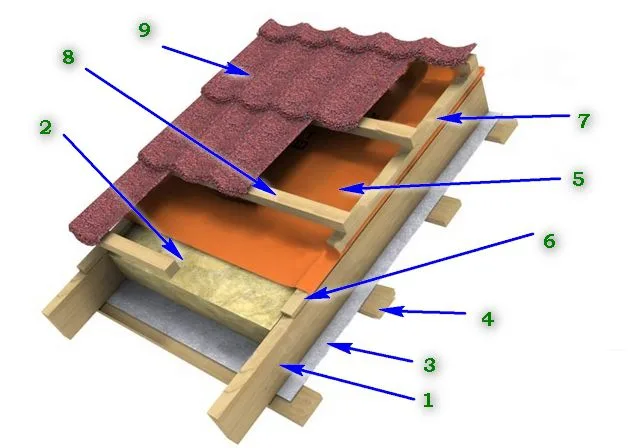

Принципиальное строение «кровельного пирога»
Принципиальное строение «кровельного пирога»

«Фундаментальной основой» всегда являются стропильные ноги (поз. 1) – они выполняют роль несущей конструкции и для кровельного покрытия, и для всей системы утепления в целом.

Между стропильными ногами максимально плотно, без зазоров, укладывается термоизоляционный материал (поз. 2).

Слой утеплителя снизу должен быть обязательно прикрыт пароизоляционной пленкой (поз. 3), чтобы материал не насыщался влагой, водяными парами, и не терял оттого своих качеств.

Снизу пароизоляционную пленку удерживает обрешетка (поз. 4), которая становится основой для крепления внутренней отделки чердачного помещения (мансарды).

Сверху, со стороны кровли, утеплитель тоже закрывается специальным плёночным покрытием (поз. 5), но оно уже совершенно иного свойства. Этот слой предназначен для создания гидроизоляционного бартера (при случайном протекании кровли вода не попадет в утеплитель), для защиты термоизоляции от эрозийного воздействия ветра. Но, одновременно с этим, это покрытие не должно становиться преградой для свободного выхода водяного пара – конденсат, образующийся на стыке тепла и холода, в «точке росы» должен иметь свободный выход в атмосферу. Это обеспечивается применением специальных мембран и созданием вентиляционных зазоров. На данной схеме показана контрпланка (поз. 6), которая создает просвет между утеплителем и мембраной. Могут быть и иные решения – об этом будет рассказано ниже.

В любом случае, между гидроизоляционной ветрозащитной мембраной и самим кровельным покрытием всегда должен создаваться вентиляционный зазор. Для этого по стропилам набивается контрбрус (поз. 7) толщиной не менее 50 мм.

Далее, идет обрешетка (поз. 8) под конкретное кровельное покрытие (поз. 9). Обрешётка может быть разреженной, то есть брусья или доски монтируются с определенным шагом. Для некоторых кровельных покрытий обязательной является сплошная обрешетка. Выполненная, например, из влагостойкой фанеры или ОСП. В любом случае вентиляционный зазор будет обеспечиваться.

Как уже говорилось – это базовая схема. На практике могут быть и иные варианты, более сложные или, наоборот, несколько упрощенные (например, без контрпланок поз. 6), но принцип при этом не меняется.

Материалы для утепления кровли

Выбор материалов для проведения утепления кровли – особый вопрос, так как от типа термоизоляции часто зависит и конструкция «кровельного пирога». Начнем рассмотрение с утеплителей.

Утеплители для кровли

  • Прежде всего, необходимо сразу «отодвинуть в сторону» насыпные материалы, типа вермикулита или керамзита. Нет слов, материалы хорошие, чистые с точки зрения экологии, и отлично подходят для термоизоляции многих строительных конструкций. Но применять их для скатной кровли – это значит существенно осложнять себе задачу. Обеспечить равномерное распределение сыпучего материала в полостях кровельной конструкции, особенно при значимой крутизне ската, более 20-25% — не так просто.

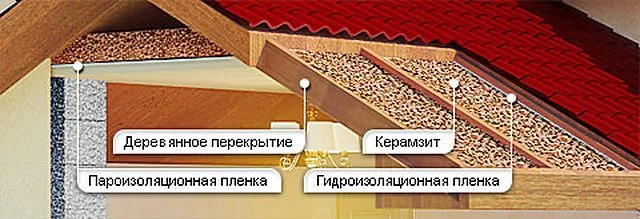

Схема утепления кровли с помощью керамзита
Схема утепления кровли с помощью керамзита

Безусловно, невозможного в этом вопросе нет. Однако, следует иметь в виду, что коэффициент теплопроводности того же керамзита ни идет ни в какое сравнение, например, с минеральной ватой или пенополистиролом, то есть для того, чтобы достичь равных параметров утепления потребуется очень немалый слой засыпки. А если учесть, что плотность керамзита все же существенно выше, то конструкция утепленной кровли получится излишне толстой и массивной.

Насыпные материалы хороши для стен, полов или перекрытий. А для кровли все же есть более простые и эффективные решения.

  • Для утепления кровли вполне может использоваться пенополистирол. Этот материал отличается высокими показателями термического сопротивления, он легок, удобен в монтаже, легко поддается обработке.

Для утепления могут использоваться две основанных разновидности пенополистирола – беспрессованный, более известный как пенопласт, и экструзионный. Хотя экструзионный пенополистирол и выше по стоимости, предпочтение все же следует отдавать именно ему. Это объясняется особой структурой материала с закрытыми порами – панели намного прочнее, имеют более высокие термоизоляционные качества, пароводонепроницаемы, то есть для них, по сути, можно даже не использовать гидроизоляционные мембраны.

Пенопласт дешевле, относится вообще к наиболее доступным утеплительным материалам. Но механическая прочность его невысока, водопоглощение уже существенно больше. Кроме того, в пенопласте очень любят заводить гнезда грызуны и насекомые.

Сравнительные характеристики пенопласта и экструдированного пенополистирола при средней толщине 50 мм

Наименование характеристик материалаЭкструдированный пенополистиролБеспрессованный пенопласт
Иллюстрацияpenopleksi
Водопоглощение в % по объему за 30 суток, не более0.44
Водопоглощение в % по объему за 24 часа, не более0.22
Паропроницаемость, мг/м×ч×Па0,018-
Теплопроводность в сухом состоянии при температуре (25+ -5) С, Вт/(м×оС) не более0,028-0,0350,036-0,050
Коэффициент звукопоглощения, Дб23-27 42-53
Предел прочность при статическом изгибе, МПа0,4-1,00,07-0,20
Прочность на сжатие при 10% линейной деформации, МПа, не менее0,25-0,500,05-0,20
Плотность, кг/м2, в пределах28-4515-35
Диапазон рабочих температур, оСОт -50 до +75От -50 до +70
Горючесть От Г1 (малогорючий, самозатухание) до Г2 (слабо горючий) Г4 (горючий)

И тот и другой материал практически невозможно идеально, без щелей или просветов вписать в предназначенные для него «гнезда» между стропилами, то есть потребуется дополнительная герметизация утеплительного слоя с помощью монтажной пены.

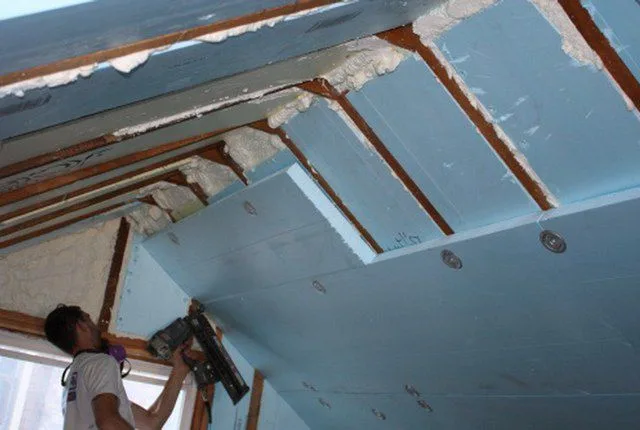

Утепление скатов кровли экструзионным пенополистиролом в два слоя. Хорошо видны заполненные монтажной пеной участки прилегания материала к стропилам
Утепление скатов кровли экструзионным пенополистиролом в два слоя. Хорошо видны заполненные монтажной пеной участки прилегания материала к стропилам

Но главным недостатком утеплителей на базе пенополистирола все же остается высокая пожароопасность, что чрезвычайно важно именно в условиях кровельной системы. Ни один из типов пенополистирола не может считаться полностью негорючим, а многие виды пенопласта вообще относятся к классу Г4, то есть отлично горят и, плавясь, распространяют огонь.

утеплитель для крыши
Пенополистирол не только способен гореть, но и выделяет при этом чрезвычайно опасные токсичные вещества
Пенополистирол не только способен гореть, но и выделяет при этом чрезвычайно опасные токсичные вещества

Мало того, горение любого полистирола всегда сопровождается выделением чрезвычайно токсичных продуктов, способных вызвать сильнейшие отравления и химические ожоги органов дыхания. У людей, вдохнувших подобный дым, шансы спастись при пожаре у людей становятся минимальными. Об этом стоит очень хорошо подумать, прежде чем принимать решение в пользу пенополистирола.

  • Оптимальным по всем показателям выглядит применение минераловатных утеплителей. Но и здесь необходим правильный подход.

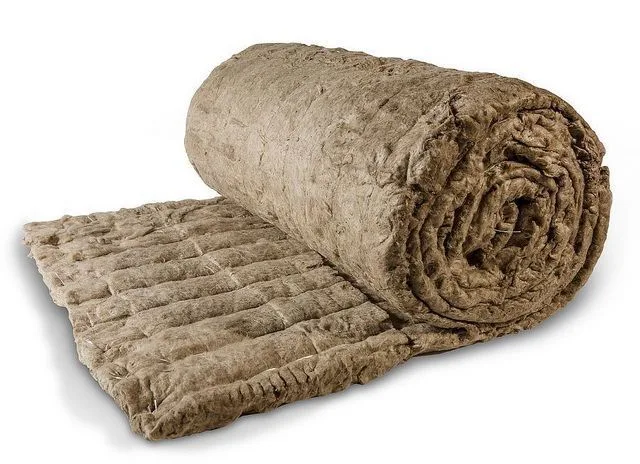

Шлаковата в качестве утеплителя для кровли рассматриваться не должна
Шлаковата в качестве утеплителя для кровли рассматриваться не должна

— Совершенно исключается применение шлаковаты – этот материал недолговечен, сильно впитывает влагу, быстро слеживается, плохо держит форму, а кроме того – имеет очень неоднозначный химический состав, зависящий от качества исходного сырья – доменных шлаков. Очень часто в такой минвате чрезвычайно высок процент кислотности, что ведет к активизации коррозионных процессов на строительных конструкциях.

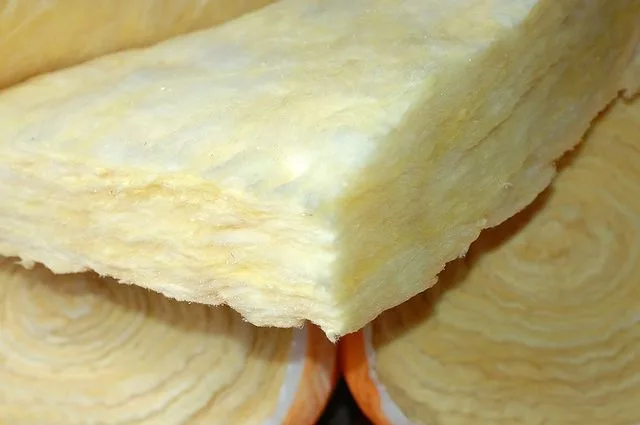

Качественная стекловата – материал неплохой, но все же не лишенный серьезных недостатков
Качественная стекловата – материал неплохой, но все же не лишенный серьезных недостатков

— Хорошим утеплителем может быть стекловата – она относительно недорога, имеет хорошие показатели сопротивления теплопередаче.  Все бы хорошо, если бы не ее значимые недостатки. А к таковым можно отнести слабую упругость стеклянных волокон – они ломкие, крошащиеся, что создает немало проблем не только при монтаже. Даже в период эксплуатации трудно исключить попадание микрочастиц в атмосферу жилых помещений – а это предпосылки к появлению аллергических реакций, особенно у людей, имеющих такую предрасположенность.

Другой ее недостаток – сильное поглощение воды, что вовсе не хорошо для подкровельного утепления. Кроме того, стекловата все же склонна с постепенному слеживанию, оседанию, а это, в свою очередь, ведет к снижению ее термоизоляционных характеристик.

— Оптимальным вариантом можно считать использование в качестве утеплителя блоков базальтовой минеральной ваты. Базальтовые волокна отличаются прочностью и упругостью, поэтому материал не проседает со временем, его легко укладывать между направляющими, балками, стропилами и т.п. Аллергических реакций такая вата практически не дает. Специальная гидрофобная пропитка материала сводит водопоглощение к минимуму. Вместе с тем, базальтовая вата отлично пропускает водяные пары, что очень важно для нормального баланса в утеплительной конструкции.

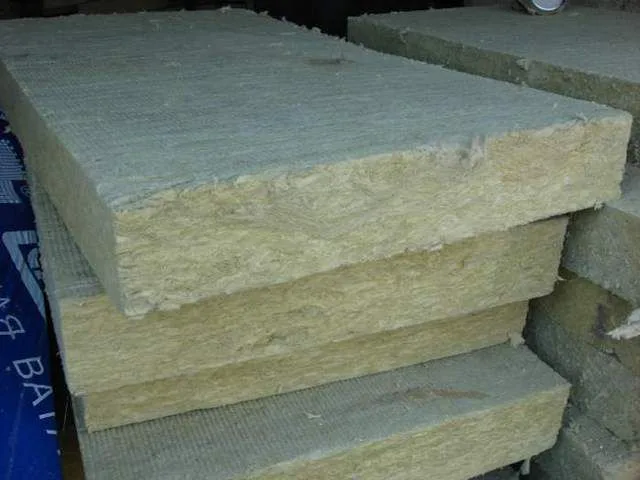

Оптимальный вариант для утепления кровли – использование блоков базальтовой ваты.
Оптимальный вариант для утепления кровли – использование блоков базальтовой ваты.

Материал легко обрабатывается, отлично держит приданные ему формы и размеры. Особые упругие свойства часто позволяют устанавливать блоки базальтовой минваты вообще без дополнительных креплений – враспор между направляющими обрешетки или стропилами.

Мало того, некоторые производители, в частности, ROCKWOOL, выпускает чрезвычайно удобные для монтажа панели с подпружиненным краем (технология «флекси»). Такие блоки после установки самостоятельно надежно фиксируются между несущими элементами каркаса.

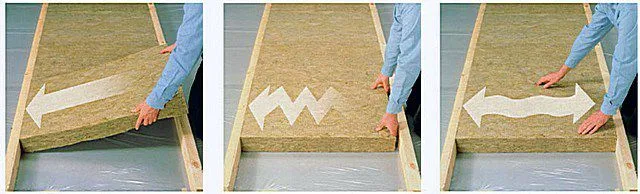

Укладка утеплительных плит, оснащенных подпружиненным краем «флекси»
Укладка утеплительных плит, оснащенных подпружиненным краем «флекси»

Важнейшее достоинство минеральной ваты – огнестойкость. Материал относится к категории негорючих и не выделяющих при нагреве опасных для здоровья человека веществ.

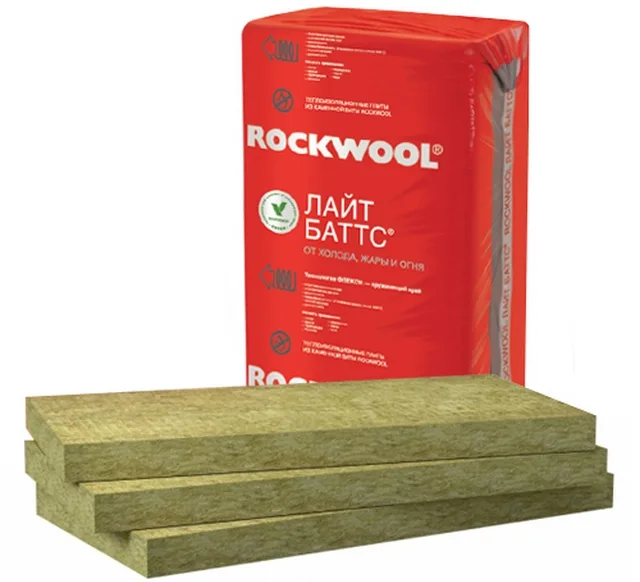

Один из лучших вариантов – утеплительные плиты ROCKWOOL ЛАЙТ БАТТС
Один из лучших вариантов – утеплительные плиты ROCKWOOL ЛАЙТ БАТТС

В качестве примера можно привести характеристики утеплительных плит из базальтовой ваты ROCKWOOL ЛАЙТ БАТТС. Это – универсальный материал, подходящий для различных видов термоизоляционных работ. Как нельзя лучше подходят они и для утепления скатов кровли.

Эксплуатационные параметры материалаПоказатели
Коэффициент теплопроводности (Вт/м×°С):
- расчетный при t = 10 °С0,036
- расчетный при t = 25 °С0,037
- эксплуатационный при условиях «А»0,039
- эксплуатационный при условиях «Б»0,041
Группа горючестиНГ
Класс пожаробезопасностиКМ0
Паропроницаемость (мг/(м×ч×Па), не менее0.03
Влагопоглощение при частичном погружениине более 1кг/м²

  • Отличные результаты показывают технологии напыления утеплительных материалов на внутренние поверхности кровельных скатов. В частности, все чаще хозяева домов останавливают свой выбор на использовании напыленного пенополиуретана.

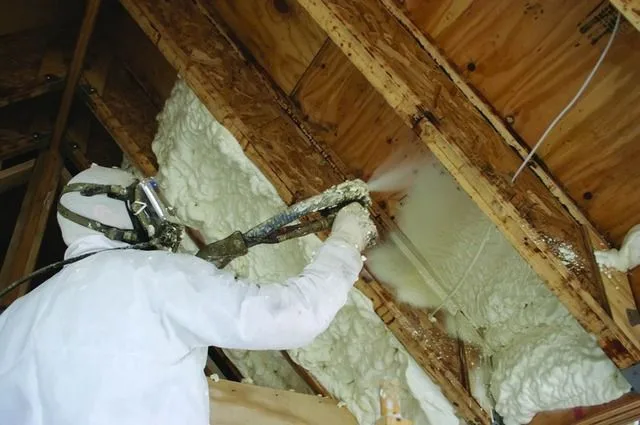

Напыление пенополиуретанового утепления на внутреннюю поверхность ската кровли
Напыление пенополиуретанового утепления на внутреннюю поверхность ската кровли

В контексте настоящей публикации этот вариант рассматриваться не будет, так как делается ставка на самостоятельное утепление крыши. А для такой технологии требуется специальное оборудование, снаряжение, исходные материалы. Да и без опыта работы выполнить подобную термоизоляцию будет непросто.

2016-05-05_152022Современные технологии утепления – нанесение пенополиуретана

За подобной технологией термоизоляции строительных конструкций тянется «шлейф» как восторженных, так и весьма критичных отзывов. Разобраться в достоинствах и недостатках утепления пенополиуретаном поможет специальная публикация нашего портала.

Пленки и мембраны

Создание «кровельного пирога» предполагает использование пленок и мембран различного назначения. В этом вопросе необходимо четко представлять, какая роль отводится тому или иному барьеру, так как нарушение порядка установки приведет не только к снижению утеплительных качеств создаваемой конструкции, но и к быстрому ее приведению в полную негодность.

  • Начнем с гидропароизоляционной пленки, которая крепится со стороны помещения. Ее задача – не допустить проникновения в слой утеплителя водяных паров, концентрация и избыточное давление которых в помещениях, где проживают люди, обычно намного выше, нежели на открытом воздухе.

Для этих целей могут использоваться обычные полиэтиленовые пленки толщиной не менее 200 мкм. Хорошо удерживают пар фольгированные материалы, которые, помимо этого, способны отражать тепловой поток в сторону помещения. Выпускаются и специальные пленки-паробарьеры, представляющие собой многослойную структуру из полипропилена, тканого полипропиленового полотна и особого покрытия с вискозной составляющей, которое не даёт каплям конденсата скатываться вниз – они при нормальной вентиляции высыхают прямо на поверхности. Кстати, подобные пленки при соблюдении ряда условий могут применяться и для создания верхнего гидроизолирующего барьера – об этом будет сказано ниже.

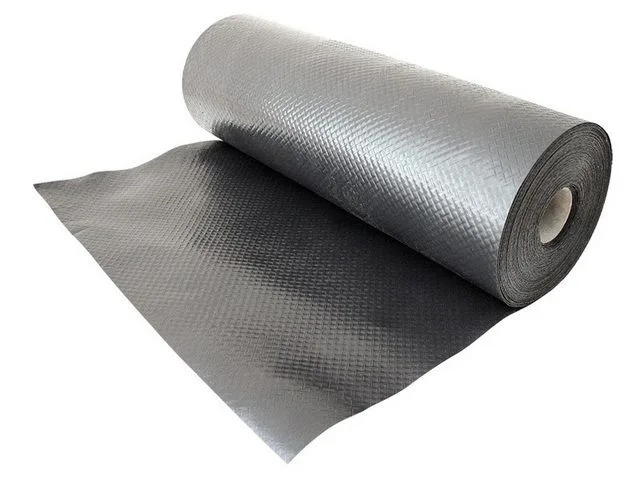

Один из примеров пароизоляционной пленки
Один из примеров пароизоляционной пленки

Для того чтобы при создании пароизоляционного слоя не оставалось «лазеек», нахлесты полотен, а также их примыкания к поверхностям необходимо будет герметизировать водостойким скотчем.

  • Иное дело – мембраны, который укладываются поверх утеплителя. Их предназначение – не допустить прямого попадания атмосферной воды в утеплитель (например, при поврежденной кровле), защищать материал от выдувания ветром, но при этом – не препятствовать свободному выходу пара, во избежание скопления конденсата. Оставляемый над ними вентиляционный зазор будет способствовать активному испарению влаги в атмосферу.

Но мембраны также бывают разными, и это отражается на общей «конструкции кровельного пирога».

— Супердиффузионные мембраны обычно представляют собой нетканый полимерный материал из тонких синтетических волокон, отличающийся высочайшей паропроницаемостью, более 1000 г/м² в сутки. Такие мембраны, в свою очередь, могут быть одностороннего типа – необходимо следить, чтобы вверх была обращена нужная сторона (обычно – с логотипом изготовителя), или двусторонними, укладка которых может проводиться произвольно, любой стороной вверх.

— Диффузионные мембраны – как правило, это полимерные (полиэтиленовые или полипропиленовые) пленки с мелкой перфорацией. Миниатюрные отверстия пропускают пар, но вода, вследствие присущего ей поверхностного натяжения, в них просочиться сверху не сможет. Такие мембраны значительно дешевле, правда, и паропропускающая способность у них уже пониже.

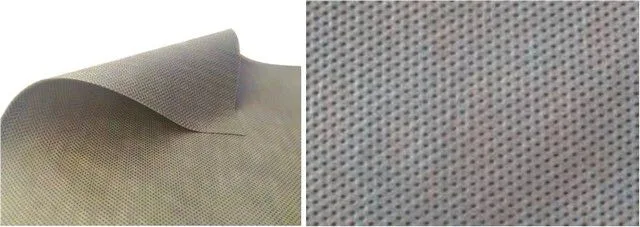

Примеры супердиффузионной и диффузионной мембран
Примеры супердиффузионной и диффузионной мембран

Особенности применения тех или иных мембран, а также то, как они влияют на конструкцию «кровельного пирога» будут освещены ниже.

Какой слой утепления потребуется?

Теперь, если утеплительный материал выбран, пришла пора определиться, какой слой термоизоляции необходим. Можно воспользоваться примерными рекомендациями, но все же лучше провести несложный расчет – он с высокой точностью покажет толщину необходимого утепления. Недостаточность слоя будет мешать созданию комфортного микроклимата. А избыточность – тоже не нужна – это лишние расходы и утяжеление всего «кровельного пирога».

Итак, для того чтобы в жилом доме обеспечивался необходимый микроклимат даже в самые суровые зимы, сопротивление теплопередаче строительных конструкций (стен, полов, покрытий, перекрытий и т.п.) должно соответствовать нормативным расчётным значениям. Эти параметры установлены СНиП для каждого региона, в зависимости от его климатических условий. Приводить таблицу нет смысла – она бы заняла слишком много места. Лучше разместить карту – схему территории России, по которой будет несложно отыскать искомый табличный параметр.

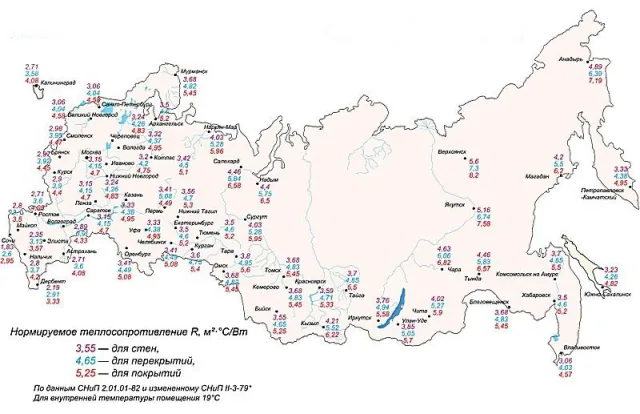

Карта-схема территории РФ со значениями нормируемого сопротивления теплопередаче
Карта-схема территории РФ со значениями нормируемого сопротивления теплопередаче

В нашем случае, раз утепляется кровля, и планируется использовать чердачное помещение в роли полезной площади, берется красное значение – для покрытий.

Итак, значение известно. Оно должно складываться из суммы значений термического сопротивления всех слоев «кровельного пирога», которые задействованы в термоизоляции.

Rтаб = R1 + R2 + … + Rn

R1 и далее, до Rn – сопротивление каждого из слоев конструкции. Но в нашем случае – их не так и много. Всерьез можно рассматривать только сам утеплитель, да внутреннюю отделку чердачного помещения. (дерево, вагонка, гипсокартон, и т.п.) а вот самое кровельное покрытие, каким бы оно ни было, в этом никакого участия не принимает, так как отделено вентиляционным просветом со свободной циркуляцией наружного воздуха.

утеплитель для крыши

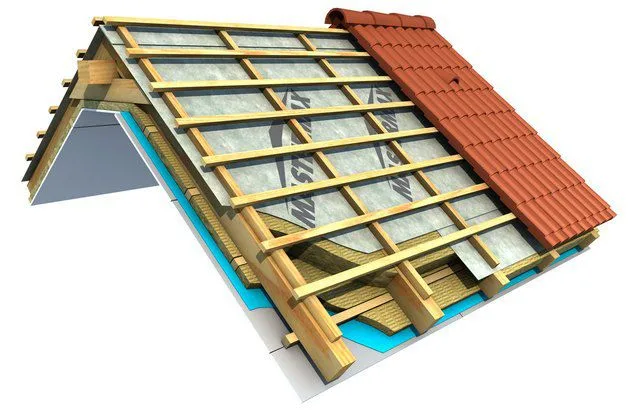

Кровельное покрытие при проведении расчетов термического сопротивления не учитывается, так как отделено вентиляционным просветом.
Кровельное покрытие при проведении расчетов термического сопротивления не учитывается, так как отделено вентиляционным просветом.

Значение сопротивления Rn (м²×°С/Вт) выражается формулой — отношением толщины слоя к коэффициенту теплопроводности материала его изготовления.

Rn = δn / λn

δn – толщина слоя в метрах.

λn – коэффициент теплопроводности материала.

Так как в нашем случае принимаем в расчет только два слоя – утеплителя и внутреннего покрытия стен (если оно сплошное), то формула вычисления требуемой толщины термоизоляции получается следующей:

δут = (Rтаб – 0,16 – δоб / λоб) × λут

0,16 – это приблизительный уровень термического сопротивления воздуха с обеих сторон «кровельного пирога».

δут и λут – толщина и коэффициент теплопроводности утеплителя;

δоб и λоб – те же параметры, но для внутренней обшивки утепленных скатов.

Вот теперь, имея необходимые табличные данные, измерив толщину слоя внутренней отделки и учитывая коэффициент теплопроводности выбранного утеплителя, несложно найти и требуемую толщину термоизоляционного слоя. Эта зависимость заложена в расположенные ниже калькулятор расчета – так будет проще для читателя.

Калькулятор расчета требуемой толщины утепления скатов кровли

Перейти к расчётам


Введите или укажите запрашиваемые параметры и нажмите кнопку "Рассчитать толщину утеплителя"
Укажите выбранный тип утеплителя
Определите по карте-схеме и укажите значение требуемого сопротивления теплопередаче для покрытий

Укажите параметры материала внутренней обшивки мансарды (чердака)
Материал внутренней обшивки (отделки)
толщина обшивки, мм

Полученное значение округляют в большую сторону и приводят к стандартным выпускаемым толщинам выбранного утеплительного материала. Очень часто приходится применять двухслойное утепление – об этом речь пойдет ниже.

Проведение утепления крыши

Обычно расчеты будущей системы утепления крыши проводятся предварительно, еще на стадии проектирования самой кровельной конструкции. Дело в том, что гораздо удобнее заранее предусмотреть размеры термоизоляционного материала и в соответствии с этим задать шаг установки стропильных ног. Например, планируется применение блоков базальтовой ваты шириной 600 мм.  Стропила установлены с таким же шагом, а за счет толщины бруса просвет между ними составляет порядка 550 мм – прекрасный параметр, чтобы враспор, максимально плотно уложить термоизоляцию.

Играет роль и высота бруса стропильной ноги. Ее должно хватить для укладки утеплителя и оставления, при необходимости, дополнительного вентиляционного зазора. Бывают ситуации, когда брус приходится наращивать вверх, прибивая к нему дополнительные рейки (один из таких вариантов был показан на схеме «кровельного пирога»).

Все деревянные детали кровельной конструкции должны заранее пройти соответствующую обработку специальными составами, обеспечивающими повышение стойкости древесины к биологическому разложению и к возгоранию.

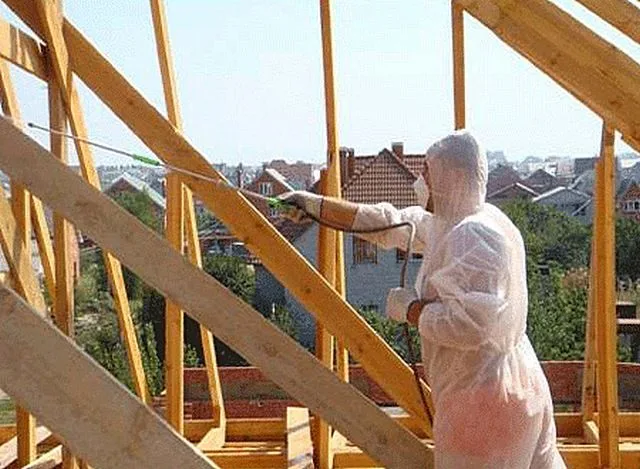

Обработка стропильной системы антисептической и противопожарной пропиткой
Обработка стропильной системы антисептической и противопожарной пропиткой

Варианты последовательности выполнения работ

В каком направлении вести работу по созданию «кровельного пирога»? На этот счет единства мнений нет. Вроде бы напрашивается последовательность снизу вверх, при которой настил кровли станет завершающим «аккордом». Однако, для такого подхода необходимо подгадать достаточно длительный погожий период, так как вряд ли получится полностью смонтировать утепление, застелить его мембраной, выполнить необходимую обрешетку (а иногда еще – и контробрешетку) и застелить кровлю в течение одного – двух дней. А ведь даже одна внезапная грозовая туча способна напрочь испортить вся работу – промочить насквозь утеплитель, приведя его в негодность. Кроме того, при таком подходе основные работы по утеплению кровли придется проводить на высоте, что далеко не всегда удобно и безопасно.

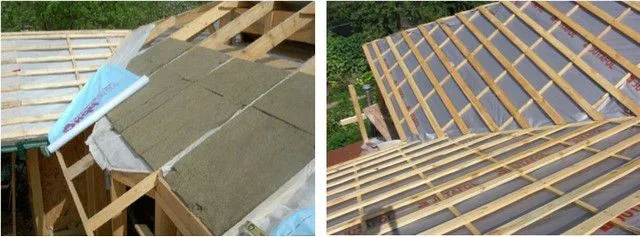

Разные подходы к работе: сначала утепление, а потом гидроизоляция (слева), или наоборот (справа).
Разные подходы к работе: сначала утепление, а потом гидроизоляция (слева), или наоборот (справа).

С этой точки зрения кажется более выгодным и надежным вначале обеспечить надежную гидроизоляцию конструкции крыши – креплением мембраны, монтажом обрешётки и, возможно, сразу же и настилом кровельного покрытия. После этого появляется возможность, совершенно не опасаясь капризов погоды, без особой спешки, заниматься вопросами утепления, работая снизу, в безопасных и удобных условиях, расположившись на чердачном перекрытии.

Впрочем, нередко случаются ситуации, когда какой-либо способ становится единственно возможным. Характерный пример – двухслойное утепление с выносом второго слоя на внешнюю сторону стропильной системы. А такой случай отнюдь не является редкостью – подобная схема позволяет снизить до минимума количество мостиков холода, а кроме того, сэкономить полезное пространство в тесном мансардном помещении. Типичный пример показан на схеме ниже:

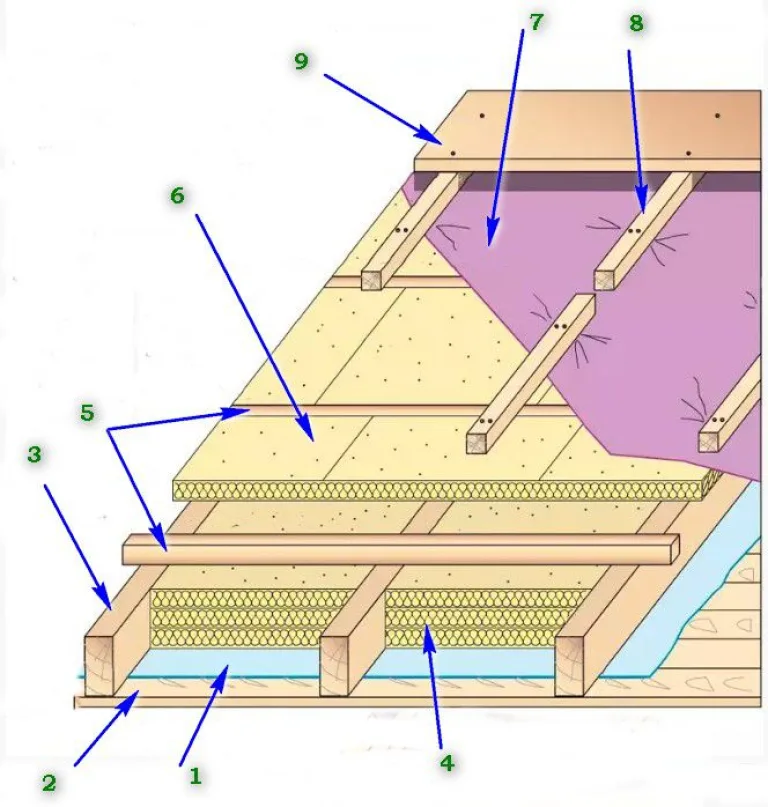

Схема двухслойного утепления кровли с выносом второго слоя на внешнюю сторону стропильной системы
Схема двухслойного утепления кровли с выносом второго слоя на внешнюю сторону стропильной системы

При таком подходе работы будут вестись в следующем порядке:

Первым делом на стропила (поз. 3) со стороны чердака закрепляется пароизоляционная пленка (поз. 1). Ее обычно настилают горизонтальными полосами, двигаясь постепенно сверху вниз, с обязательным соблюдением нахлеста полотен не менее 100÷150 мм, и герметизацией этих нахлестов водостойким строительным скотчем. Обязательно герметизируются все места примыкания плёночного покрытия к другим поверхностям – стенам, полу, трубам и т.п.

Часто на этом же этапе выполняют внутреннюю обшивку (поз. 2) чердачного помещения (мансарды). На представленной схеме есть небольшая неточность – не рекомендуется прижимать обшивку прямо к пароизоляции, так как это может вызвать скопление сырости в этой узкой, непроветриваемой щели. Разумнее будет набить на стропила рейки толщиной хотя бы 10÷20 мм или смонтировать контробрешетку такой же толщины, с шагом в зависимости от выбранного отделочного материала. После этого можно будет смело обшивать внутреннее помещение.

Все дальнейшие работы уже будут выполняться сверху.

Узнайте о 2-ух вариантах, как сделать по инструкции строительные леса своими руками, из нашей новой статьи.

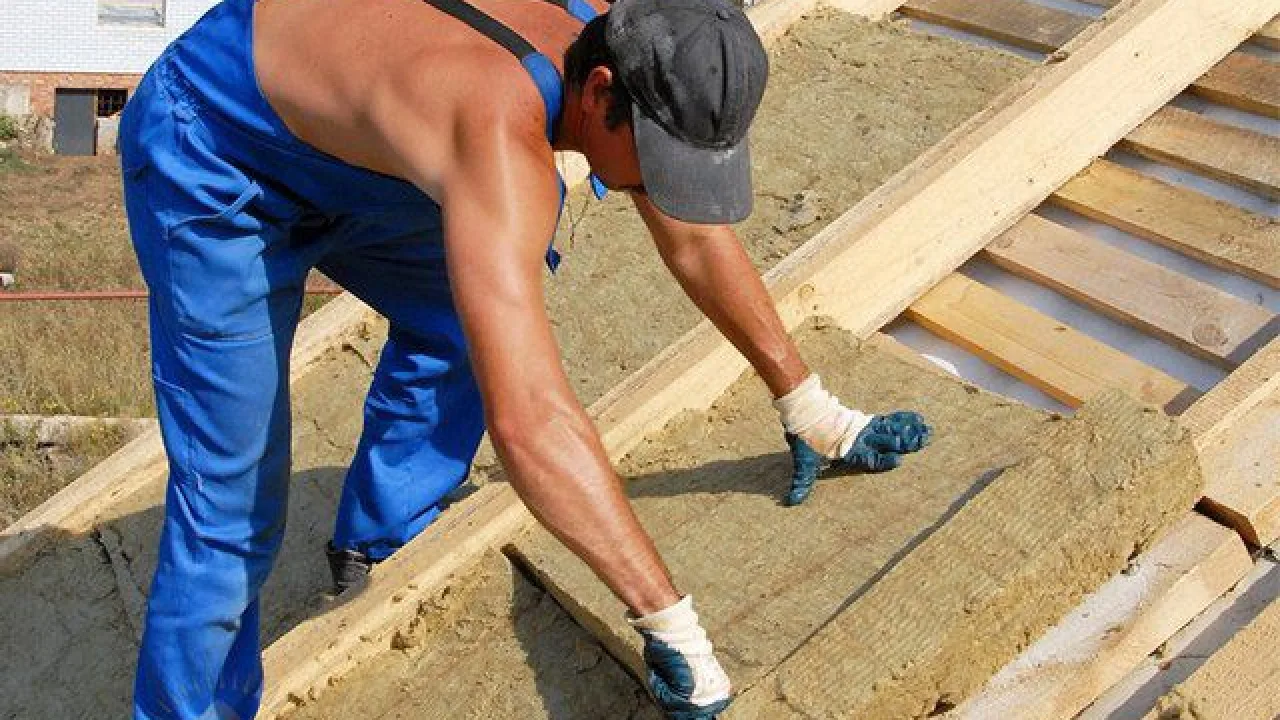

Между стропил, на настеленную пароизоляцию, укладываются плиты утеплительного материала (поз. 4), максимально плотно, без оставления просветов. По замыслу, их толщина должна быть равна высоте стропильного бруса. Например, укладываются плиты минваты толщиной 150 мм, а расчеты показывают, что для надежной термоизоляции необходим слой в 200 мм. Значит, будем добавлять еще один слой в 50 мм сверху.

Для этого на стропила перпендикулярно им набиваются бруски обрешетки (поз. 5) нужной высоты (в нашем случае – 50 мм). Шаг между брусками должен обеспечивать плотную установку утеплительных плит (поз. 6) – об этом уже упоминалось выше. Кроме того, стараются плиты выкладывать таким образом, чтобы перекрывались стыки утеплителя первого ряда – так сводятся к минимуму мостики холода.

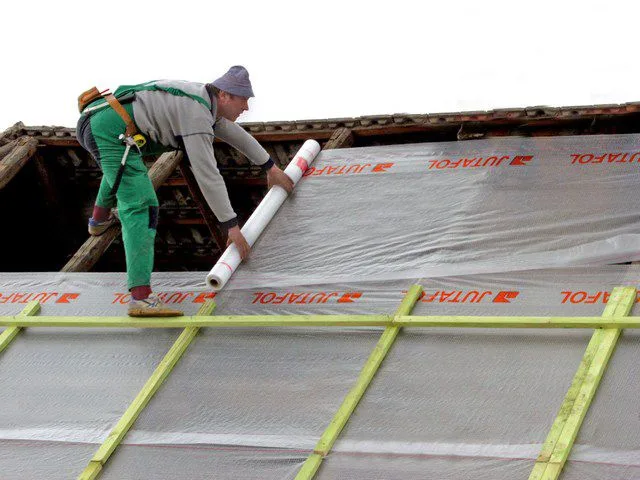

Настил гидроизоляционной диффузионной мембраны
Настил гидроизоляционной диффузионной мембраны

Следующим шагом настилается гидроизоляционная паропроницаемая мембрана (поз. 7). Она крепится скобами степлера к деревянным деталям. Настилают ее горизонтальными полосами, перемещаясь от карнизного свеса к коньку. Таким образом, каждое верхнее полотно будет находить на нижнее, обеспечивая при необходимости сток влаги вниз. Нахлеста при этом должен составлять не менее 100 ÷ 150 мм (часто на мембране нанесена линия нахлеста полотен). Обязательно обращают внимание на «рабочую» сторону мембраны —  с этим ошибаться нельзя. По мере настила мембраны, она дополнительно фиксируется контрбрусьями (поз. 8) которые, по сути, и создадут тот самый вентиляционный зазор между мембраной и кровлей. Его высота должна быть не менее 50 мм.

Поверх контрбрусьев монтируется обрешетка (поз. 9), с параметрами, зависящими от выбранного кровельного покрытия. И уже последним шагом станет, собственно, настил кровли.

Кстати, качественные мембраны вполне способны стать надежной временной защитой утеплительной системы, то есть ухудшения погоды становятся не так фатальны.

А вот – совершенно противоположная ситуация, когда второй слой утепления крепится изнутри:

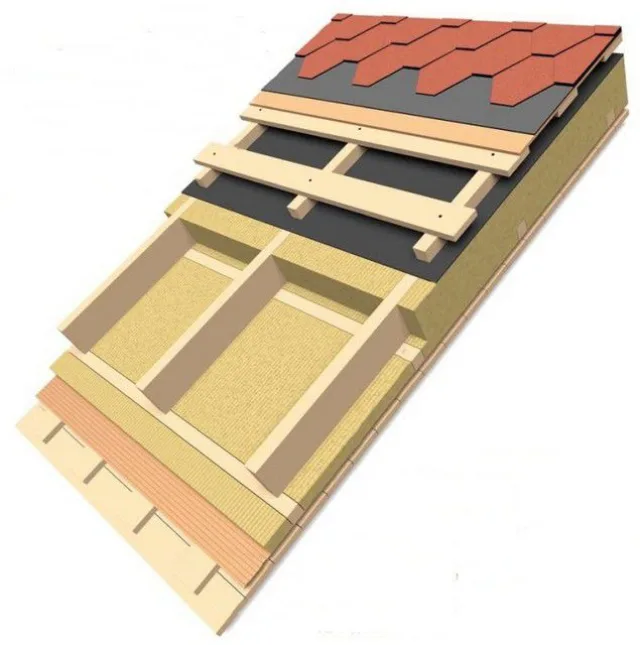

Утепление также двухслойное, но второй слой крепится со стороны чердачного помещения
Утепление также двухслойное, но второй слой крепится со стороны чердачного помещения

При таком подходе, наверное, будет выгоднее начать с крепления гидроизоляции и обрешетки, возможно – и сразу смонтировать и кровельное покрытие. А затем переместиться на чердак и продолжать работы там, в последовательности: утепление – основной слой, обрешетка под второй слой, установка второго слоя термоизоляции, настил пароизоляции, контррейки или обрешетка под обшивку и, наконец, обшивка скатов изнутри выбранным материалом.

При однослойном утеплении возможны оба варианта последовательности выполнения утеплительных, гидроизоляционных и кровельных работ.

теплоизоляция для крыши

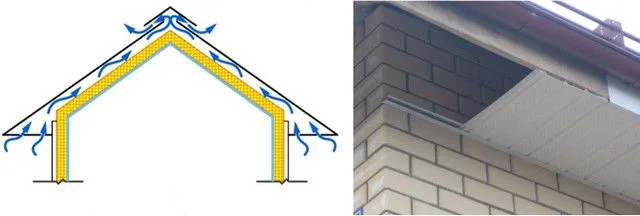

Важные нюансы обеспечения вентиляции кровли

Как уже говорилось, для того чтобы влага могла свободно испаряться в атмосферу, между паропроницаемой мембраной и кровельным покрытием в любом случае должен оставаться просвет не менее 50 мм. Однако, в ряде случаев и этого недостаточно. Здесь возможны три варианта:

  • При использовании качественной супердиффузионной мембраны с паропроницаемостью свыше 1200 г/м² (у некоторых может доходить даже до 4 – 5 тысяч грамм), просвета между нею и слоем утеплителя не требуется – влага сможет найти себе свободный выход.
  • Если применяются диффузионные мембраны качеством «пожиже», с паропроницаемостью менее 1000 г/м², то между ними и утеплителем обязателен еще один вентиляционный зазор, хотя бы 20 ÷ 40 мм. Это можно обеспечить увеличением высоты стропильного бруса или наращиванием его планкой нужной высоты.

При креплении мембраны к стропилам в такой ситуации, не следует ее натягивать – она должна несколько провисать, чтобы при понижении температуры не произошло разрыва материала (показано на иллюстрации, правый фрагмент).

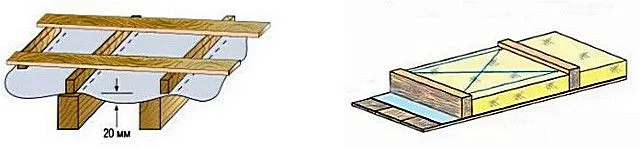

Обеспечение провисания мембраны (слева) и простейший кондуктор для ограничения посадки утеплительного блока.
Обеспечение провисания мембраны (слева) и простейший кондуктор для ограничения посадки утеплительного блока.

А как обеспечить то, чтобы при укладке утеплительных плит между стропилами снизу обеспечить необходимый просвет над ними? Решается это устройством нехитрого кондуктора (на иллюстрации – правый фрагмент). На нудной высоте набиваются маленькие гвоздики, между которыми натягивается в перпендикулярном и диагональном направлениях леска. Кстати, таким же образом можно решить и вопрос временной фиксации утеплительных блоков снизу, когда, например, из-за малой крутизны ската или недостаточно плотного прилегания к стропилам они норовят выпасть вниз.

  • Наконец, третий случай, когда ввиду отсутствия возможности приобретения диффузных мембран приходится выполнять подкровельную гидроизоляцию из пленочного материала, не обладающего паропроницаемыми свойствами.

В этом случае также обеспечивается наличие двух вентиляционных зазоров, но их высоту уже следует увеличить до 60÷80 мм. Кстати такой поход нередко практикуется в тех случаях, когда для увеличения несущей способности используются стропила из бруса большой высоты, намного превосходящей толщину необходимого утепления.  Использование дорогостоящих диффузионных мембран в такой ситуации выглядит просто нерентабельным.

При любой схеме обязательно должны быть предусмотрены пути свободного перемещения воздуха от карнизного свеса к коньку крыши. На карнизном свесе предусматриваются щели для вентилирования подкровельного пространства, которые могут быть потом закрыты, например, подшивкой перфорированных софитов. Вверху, на коньке, также должен быть свободный выход для воздушного потока. Это обеспечивается либо конструкцией самого конька, либо установкой специальных вентиляционных окошек-колпаков.

Необходимо предусмотреть свободное движение воздуха для обеспечения вентиляции. Снизу карнизные свесы можно закрыть перфорированными софитами
Необходимо предусмотреть свободное движение воздуха для обеспечения вентиляции. Снизу карнизные свесы можно закрыть перфорированными софитами

Если схема предполагает два вентиляционных просвета, над и под мембраной, то для нижнего потока также необходимо продумать путь свободного выхода. Если используется дорогая супердиффузионная мембрана, то это – не принципиально. В любом другом случае в коньковой части должен быть сделан разрез шириной не менее 20 мм.

Старайтесь избегать наиболее распространенных ошибок!

Имеет смысл перечислить наиболее распространенные ошибки, допускаемые новичками при утеплении скатов кровли.

  • Неоправданная экономия на утеплительном материале. Предложенный выше расчет показывает минимально допустимую толщину, которую всегда приходится приводить к стандартным размерам только в БОЛЬШУЮ сторону. Недостаточность термоизоляции – это неизбежные энергетические потери.
  • Недостаточное внимание сложным участкам кровли, например, местам соединения стропил с мауэрлатом. В этих областях зачастую остаются не заполненные утеплителем полости, которые становятся не то что «мостиками», а самыми настоящими «магистралями» холода.
  • При использовании жестких утеплителей (пенополистирола) – неплотное прилегание панелей к деревянным конструкциям и между собой. Все просветы должны или конопатиться фрагментами материала, или заполняться монтажной пеной, чтобы не оставалось даже мелких щелей. Лучше использовать и конопатку, и пену.
  • Использование для стропильной системы и обрешетки непросушенной древесины. Пиломатериалы должны пройти процесс сушки, и допустимый уровень влажности в них — не более 20%. Имеет смысл после приобретения материала дать ему возможность дополнительно подсохнуть, обеспечив для этого необходимые условия. При этом категорически запрещено закрывать штабель полиэтиленовой пленкой.
  • Недостаточная толщина вентиляционных просветов. Нарушение нормальной вентиляции всегда приводит к скоплению сырости, чрезвычайно опасной для кровельной конструкции.

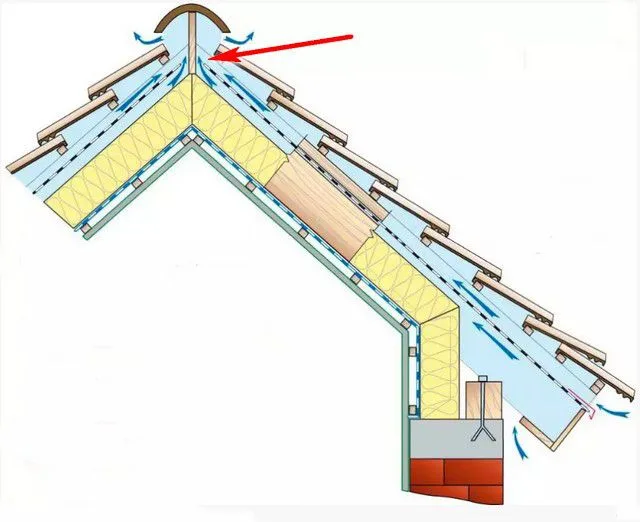

Не забывайте про вентиляционный разрыв мембраны в области конька!
Не забывайте про вентиляционный разрыв мембраны в области конька!
  • Игнорирование требования обеспечить разрыв в слое гидроизоляции в районе конька. В результате такого упущения в верхней точке неизбежно образуется «мокрый купол», который даст начало гниению древесины на столь важно участке стропильной системы.
  • И, наконец, никогда не следует упускать из виду то, что чердачное помещение, утепленное по подобной технологии, с использованием внутренней пароизоляции, превращается в некое подобие «термоса». Чтобы не превращать его в настоящий «парник», обязательно должна быть предусмотрена эффективная система вентиляции, естественной, или даже принудительной.

В завершение статьи – небольшой видео-урок по утеплению скатной кровли

Видео: утепление крыши изнутри материалами «Урса»

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
4.1

Добавить комментарий
