Устройство кровли из профлиста по деревянной обрешетке: технология и пошаговая инструкция

Еще не столь давно самым популярным кровельным материалом был шифер. Сегодня же ему на смену всё чаще приходит профилированный металлический лист, обладающий не только высокими эксплуатационными характеристиками, но и эстетичным внешним видом. Поэтому профнастил применяется не только для покрытия хозяйственных построек или дачных домиков, но и для кровель больших особняков. Такой материал производится в достаточно широкой цветовой гамме, и в связи с этим некоторые собственники, желая добиться эксклюзивности внешнего облика дома, используют для покрытия крыш даже несколько гармонирующих между собой моделей профнастила.

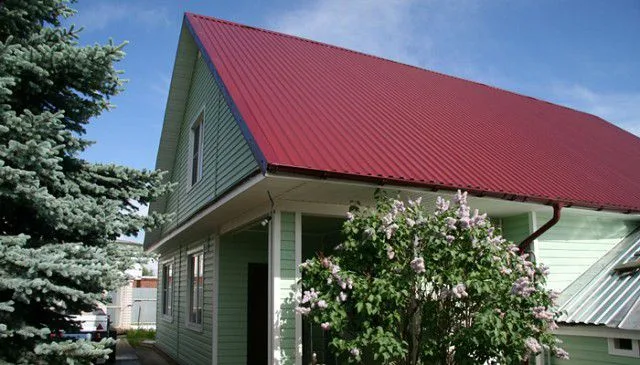

Устройство кровли из профлиста по деревянной обрешетке
Устройство кровли из профлиста по деревянной обрешетке

Устройство кровли из профлиста по деревянной обрешетке вполне может быть произведено самостоятельно. Понятно, что кроме самого кровельного материала, необходимо подготовить некоторые вспомогательные элементы конструкции крыши, иметь в наличии определенные строительные инструменты. Однако прежде чем приобретать профнастил и приступить к выполнению поставленной задачи, стоит ознакомиться с положительными и отрицательными качествами этого материала, очень внимательно изучить все этапы работ, начиная от доставки и заканчивая установкой ветровых планок, водостоков, софитов и других завершающих элементов кровельной конструкции.

Достоинства и недостатки профилированной металлической кровли

С информацией о достоинствах и недостатках этого кровельного материала необходимо ознакомиться не только для того, чтобы правильно произвести выбор, но и чтобы представлять, чего от него можно ожидать в процессе эксплуатации.

Итак, к положительным качествам профнастила относят следующее:

  • Минимальный срок эксплуатации кровли из профнастила, при его монтаже в соответствии с требованиями технологии, составляет 13÷15 лет, что вполне соответствует стоимости материала.
  • Профилированный кровельный металлический лист не отличается большой массой, что облегчает его транспортировку, переноску, подъем на высоту, настил, выравнивание и закрепление на стропильной системе.
  • Аккуратный вид материала способен преобразить любое строение, а разнообразие расцветок способно придать крыше необходимую индивидуальность.
  • Качественно уложенный профнастил отлично справляется со своей основной задачей – защитой дома от атмосферных осадков и ветра. Он водонепроницаем, а волновой профиль способствует отличному сливу воды с крыши. Кроме того, в некоторых моделях профнастила производитель предусматривает капиллярную борозду или сливной канал, расположенную по краям листа и предназначенную для качественного отведения осадков и талой воды, попадающей между соседними полотнами кровельного материала. Этот вариант профнастила особенно хорошо подходит для крыш с небольшим уклоном.

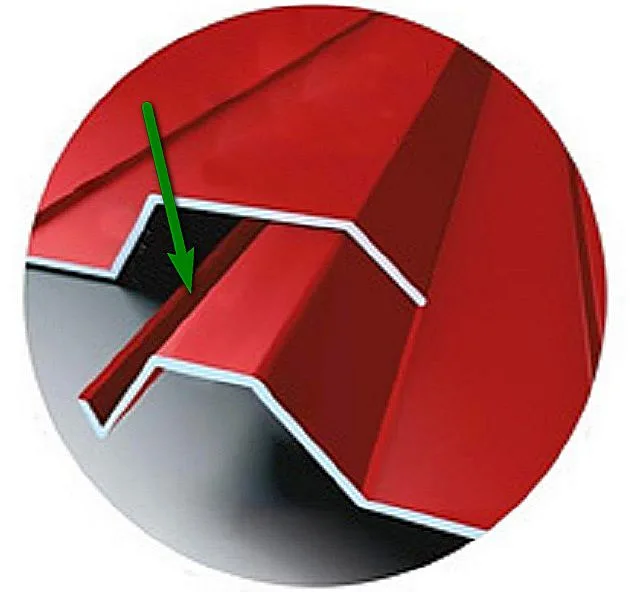

Даже если между листами и просочится небольшое количество воды, она будет отведена за счет вот такого сливного желобка
Даже если между листами и просочится небольшое количество воды, она будет отведена за счет вот такого сливного желобка
  • Профнастил является экологически чистым материалом, что важно для жилых строений.
  • Профилированные листы производятся длиной до 12 метров, что позволяет заказывать их для крыш со скатами практически любой длины, чтобы производить укладку, избегая горизонтальных стыков.

К недостаткам профнастила можно отнести следующие особенности:

  • Металл имеет высокую теплопроводность, а стало быть, термоизоляционные качества такой кровли можно смело оценивать как «никакие». В чердачном помещении будет стоять холод зимой и невероятная жара от прямых солнечных лучей – летом. Все это означает, что для того, чтобы добиться нормального баланса температур, в комплексе с металлическим покрытием рекомендовано использовать утеплительный материал. Этот фактор неизбежно увеличит расходы на обустройство крыши дома.
  • Металл, особенно тот, что имеет небольшую толщину и используется для изготовления как профнастила, так и металлочерепицы, при большой скорости ветра, доходящей, до 15 м/с, может резонировать и издавать ультразвук, негативно влияющий на психологическое состояние человека. Поэтому в областях с частой ветреной погодой лучше не использовать металлическую кровлю, отдав предпочтение более тяжелым покрытиям, не дающим подобной реакции на ветер.
  • Любой металл не обладает свойством звукоизоляции, поэтому в доме будет отчетливо слышен звук бьющих по крыше капель дождя, и тем более – града. Но в том случае, если кровля будет утеплена, термоизоляционный материал послужит одновременно и эффективным барьером от проникновения в помещения шума.

пдо3При обустройстве кровли не забывайте об ее утеплении!

Укладка слоя термоизоляции непосредственно под скатами кровли разом решает множество проблем, особенного в том случае, если чердачное помещение планируется полезно использовать. Как провести утепление крыши изнутри своими руками – читайте в специальной публикации нашего портала.

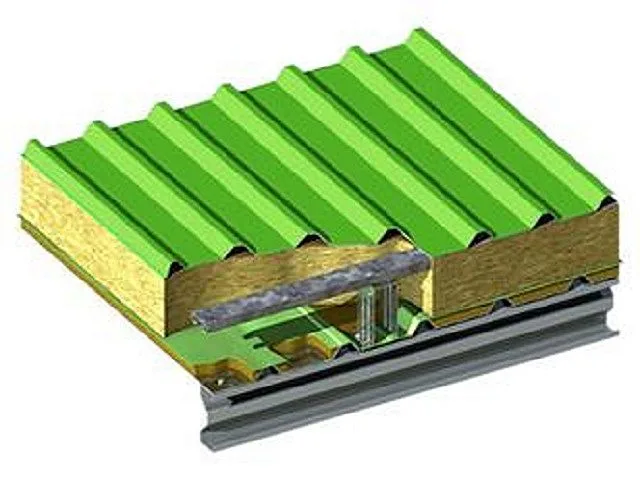

Кровельная сэндвич-панель и двух листов профнастила со слоем термоизоляции между ними
Кровельная сэндвич-панель и двух листов профнастила со слоем термоизоляции между ними

Чтобы избежать упомянутого негатива, иногда для кровельных работ применяются специальные сэндвич-панели. Они состоят из двух листов профилированного металла, с положенным между ними слоем термоизоляционного материала. В качестве утеплителя могут использоваться минеральная базальтовая вата повышенной плотности, пенополиуретан или пенополистирол. Однако, такой материал требует уже совершенно иного технологического подхода при монтаже, и в рамках данной публикации рассматриваться не будет.

Типы профнастила, применяемые для кровельных работ

Чтобы кровля из профнастила прослужила длительное время, для этих целей необходимо выбрать правильный тип материала, предназначенный для эксплуатации именно в этой области. Поэтому, приобретая кровельный материал, необходимо обратить внимание на его маркировку.

  • «С» — это стеновой профнастил, предназначенный в основном для обшивки стен и установки ограждений. Несущие способности его – невысоки, и для кровельных работ прочностных характеристик может быть недостаточно, особенно у материала с малой высотой волны
  • «НС» — универсальный тип профилированных листов, который может быть применен как для покрытия крыши, так и для монтажа ограждений.
  • «Н» — это несущий профнастил, изготовленный из материала большой толщины, с высокой волной, используемый в основном для создания самонесущих строительных конструкций. В «малом» строительстве для кровельных работ применение такого материала не выглядит рентабельным.
  • «МП» — универсальная серия, которая подойдет и для ограждений, и для кровельных работ. Выпускаются, кстати, различные типы профилей этой серии, и для покрытия крыши оптимальным будет материал с индексом «МП-R»

Кроме маркировки по предназначению, профилированные листы могут разниться по другим техническим характеристикам, к которым относятся такие параметры, как толщина листа и высота гофры:

  • Высота волны (гофры) профнастила, а также толщина металла, из которого он произведен, определяют прочность и жесткость материала — чем выше эти параметры, тем прочнее лист.
  • Профилированные листы производятся с высотой волн, которая может варьироваться от 8 до 114 мм.

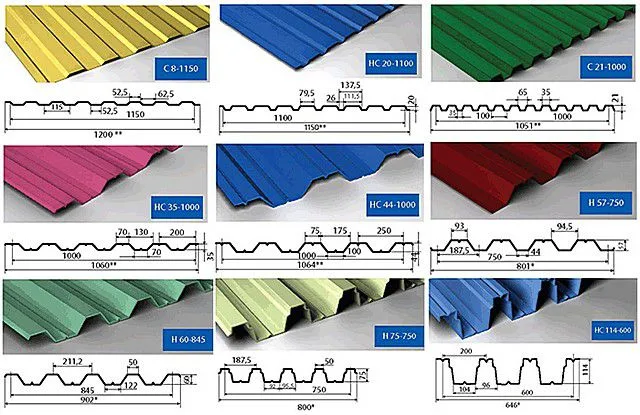

Ассортимент выпускаемого профнастила – весьма широк. Для кровельных работ обычно применяют модели с высотой волны от 20 до 50 мм, толщиной металлического листа не менее 0,45 мм.
Ассортимент выпускаемого профнастила – весьма широк. Для кровельных работ в домашнем строительстве обычно применяют модели с высотой волны от 18 до 50 мм, толщиной металлического листа не менее 0,45 мм.
  • Профнастил производится из стального листа толщиной 0,4÷1,0 мм. Для кровли не стоит чрезмерно экономить, выбирая слишком тонкие листы, так как их надежность – гораздо ниже.

Цены на профлист

профлист

Несколько слов о внешнем покрытии профнастила. Качественный профилированный кровельный лист имеет следующую структуру покрытия:

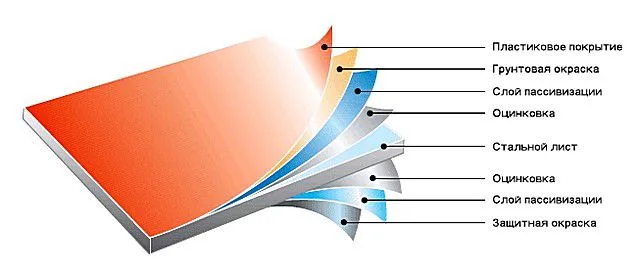

Многослойная структура защитно-декоративного покрытия кровельного профнастила
Многослойная структура защитно-декоративного покрытия кровельного профнастила

Как можно видеть из представленной схемы, лист должен иметь двухстороннее защитное покрытие – только в этом случае можно рассчитывать на длительный срок эксплуатации кровли.

Итак, профилированный стальной лист, с двух сторон покрывается слоем цинка, сверху которого идет слой антикоррозийного состава, после чего на него наносится грунтовка. Далее, внешняя сторона листа покрывается защитно-декоративным полимерным слоем, который еще нередко накрывается защитной прозрачной пленкой.

На обратную же сторону листа сверху грунтовочного состава наносится только защитный слой краски. Если внутренняя сторона покрытия не имеет, такой материал может и будет стоить недорого, но и срок службы его будет недолгим. Поэтому рекомендуется не увлекаться экономией на качестве, иначе кровельное покрытие обойдется еще дороже, если учитывать сначала его монтаж, затем демонтаж, покупку нового материала и его настил на стропильную систему.

  • Профнастил производится из оцинкованного стального листа с разными типами покрытия и без них. Профилированные листы без покрытия имеют более доступную цену и обладают способностью отражать ультрафиолетовые лучи, что позволяет им меньше нагреваться в летние жаркие дни.

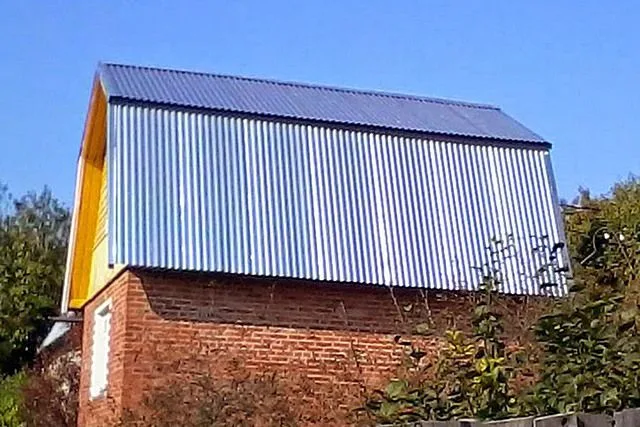

Самый «бюджетный» вариант – оцинкованный кровельный профнастил без внешнего полимерного покрытия
Самый «бюджетный» вариант – оцинкованный кровельный профнастил без внешнего полимерного покрытия

Однако, подобные недорогие покрытия чаще всего используют для кровель придомовых построек, в то время, как для жилых домов обычно применяется материал, имеющий защитный внешний слой, который также предназначается для придания необходимой декоративности внешнему облику здания.

  • Профилированные листы также могут иметь алюмокремниевое покрытие, которое не менее стойкое к внешним воздействиям, отличается высокими прочностными качествами, а также длительным сроком эксплуатации.
  • Используют для покрытия листов и алюминиево-цинковый состав (алюмоцинк), но он обладает более низкими эксплуатационными характеристиками.
  • Полиэстер, наносимый на оцинкованные листы, является не только защитным, но и декоративным покрытием. Слой этого материала придает кровле эстетичность и индивидуальность облику строения. Однако, следует помнить, что такое покрытие не отличается долговечностью – выражена склонность к выцветанию и даже к отслоению от основы.
  • Поливинилдифторид можно назвать самым качественным покрытием, так как он обладает высокой адгезионной способностью с металлом, стойкостью к ультрафиолетовому излучению, прочностью и завидной долговечностью. Однако и цена на этот материал намного превышает стоимость профнастила с другим покрытием. Тем не менее, эти затраты в плане длительной эксплуатации кровли без потери каких бы то ни было защитных и декоративных качеств – волне оправданы.
  • Пурал — это еще один тип покрытия, который является аналогом поливинилдифторида, но отличается более доступной ценой. Эксплуатационные характеристики – весьма неплохие, долговечность оценивается в несколько десятков лет, поэтому рачительные хозяева чаще всего выбирают именно такой профнастил для покрытия крыши.

пдо8Как точно определиться с выбором профнастила для кровли?

Больше на этом вопросе в настоящей статье останавливаться не станем. Вовсе не из-за малой значимости проблемы – наоборот, она настолько серьезна, что требует отдельного рассмотрения. Как правильно выбрать кровельный профнастил – подробно изложено в специальной публикации нашего портала.

Некоторые особенности монтажных работ

Существует несколько моментов, которые необходимо обязательно учитывать при монтаже листов профнастила на стропильную систему, так как они напрямую будут влиять на надежность и долговечность создаваемой кровли.

Чем крепить профнастил к деревянной обрешетке?

Мало будет приобрести качественный материал – его необходимо правильно уложить и закрепить на деревянной обрешетке стропильной системы.

В основном все типы профилированных металлических листов, при монтаже их на обрешетку, укладываются внахлест на одну волну. Если же листы имеют низкую гофру, а уклон крыши небольшой, то иногда их укладывают внахлест на две волны.

Для закрепления выравненных по линии карнизного свеса листов на обрешетке используют специальные кровельные саморезы, оснащённые шестигранной головкой (на 8) и пресс-шайбой, снизу которой расположена эластичная резиновая прокладка, обеспечивающая герметичность кровли в точке соединения. Более качественными считаются саморезы, у которых герметизирующая прокладка изготовлена из модифицированной самовулканизирующейся резины ЕРDМ, толщиной в 2,8 мм.

Головка самореза и пресс-шайба обычно подбираются окрашенными под цвет кровельных листов.

Цены на кровельные саморезы

кровельные саморезы

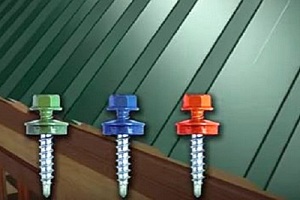

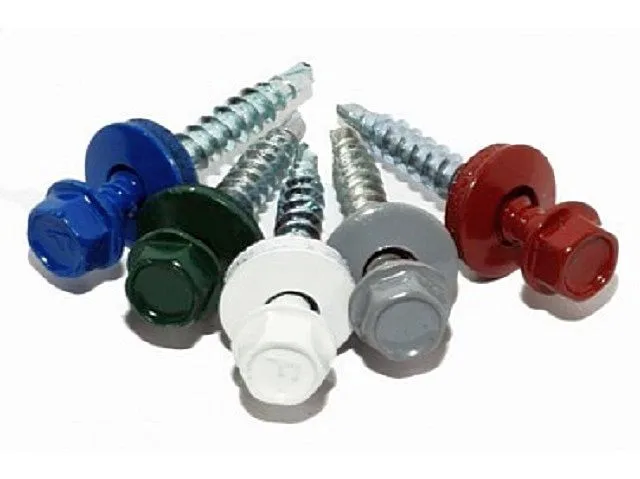

Для фиксации профнастила к элементам обрешётки применяются специальные кровельные саморезы, окрашенные под цвет основного покрытия
Для фиксации профнастила к элементам обрешётки применяются специальные кровельные саморезы, окрашенные под цвет основного покрытия

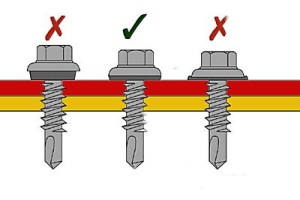

Обеспечение герметичности в точке крепления позволяет устанавливать саморезы по низу волны профнастила, то есть на участках прилегания листа к деталям обрешётки. Это очень удобно еще и с той точки зрения, что волна не станет деформироваться от случайного избыточного усилия при вкручивании самореза.

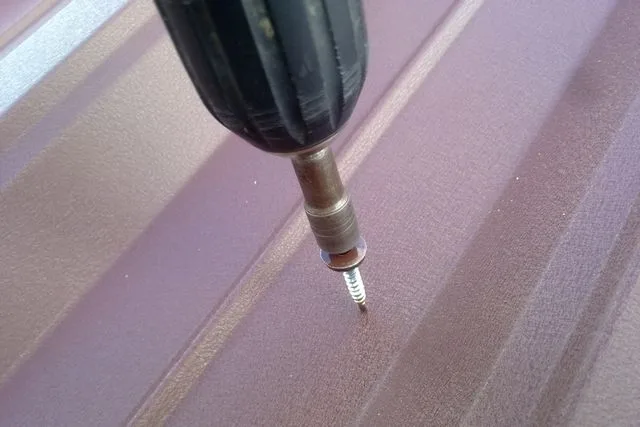

Наличие бура на конце самореза позволяет обойтись без предварительного высверливания отверстий в профнастиле
Наличие бура на конце самореза позволяет обойтись без предварительного высверливания отверстий в профнастиле

Кровельные саморезы имеют на конце наконечник-бур, который позволяет обходиться без предварительного сверления металлического листа. Саморез сам проделает отверстие нужного диаметра – для этого вполне достаточно крутящего момента обычного шуруповерта.

Правда, при выборе саморезов необходимо учитывать один нюанс.

В нашей публикации речь идет о деревянной обрешетке под кровлю. Стало быть, необходимо приобретать саморезы типа «металл-дерево». При всём внешнем сходстве с типом «металл-металл», у них есть отличительная особенность – диаметр бура существенно меньше диаметра витков резьбы самого самореза. Отличается и шаг витков – он рассчитан на надёжное удержание крепежной детали именно в древесине. Если устанавливать саморезы «металл-металл» по деревянной обрешетке, крепление будет абсолютно не надежным.

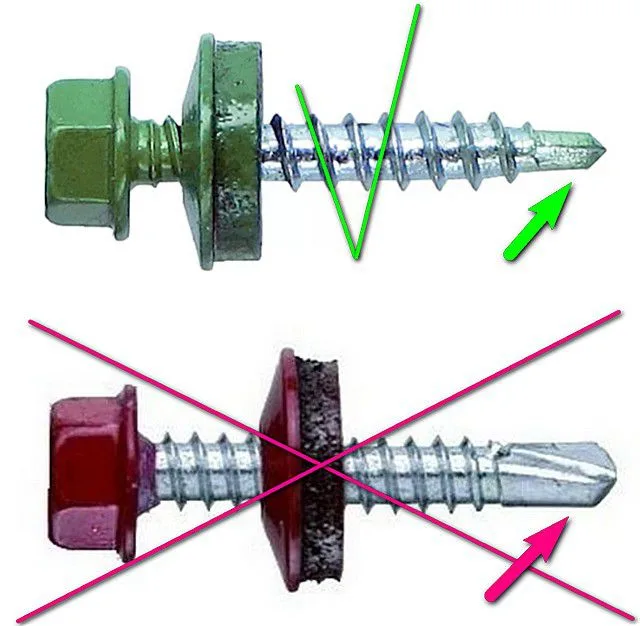

Отличия самореза «металл-дерево» (сверху) от «металл-металл»
Отличия самореза «металл-дерево» (сверху) от «металл-металл»

Стандартные размеры кровельных саморезов «металл-дерево»: диаметр 4,8 мм, длина от 29 до 80 мм. Крепеж длиной 29, 35 и 39 мм обычно применяется именно для фиксации листов по направляющим обрешетки (в зависимости от толщины применяемых бруса или доски). Более длинные потребуются для крепления доборных деталей – чтоб была возможность «пришить» профильный элемент через профнастил к деталям обрешетки.

Установка кровельных саморезов по верху волны в основном практикуется только в области нахлеста листов. Такое соединение производится через гребень волны через каждые 500 мм, начиная от карнизной линии до конька.

Саморезы при фиксации профнастила устанавливаются по низу волны. По верху их располагают при взаимном креплении двух листов, но при этом в обрешетку такой саморез не вкручивается
Саморезы при фиксации профнастила устанавливаются по низу волны. По верху их располагают при взаимном креплении двух листов, но при этом в обрешетку такой саморез не вкручивается

При взаимном скручивании двух листов между собой по верху волны, а также при установке доборных профильных элементов, может практиковаться предварительное высверливание отверстий сверлом диаметром 3,5 мм.

При монтаже листов, имеющих полимерное покрытие, рекомендовано, после вкручивания саморезов, удалить с поверхности образовавшуюся металлическую стружку, так как она может повредить защитное покрытие кровельных полотен. Удаление стружки производится с помощью мягкой щетки.

Следует также помнить, что не допускается фиксация профнастила к обрешетке заклепками или гвоздями, так как эти крепления не способны удержать кровельное покрытие при воздействии на него сильного ветра.

Цены на обрезную доску

обрезная доска

Угол уклона скатов

Второе, о чем необходимо сказать – это крутизна скатов крыши. От этого параметра будет зависеть, какая обрешетка должна быть сделана под кровельный материал, а также величина нахлеста соседних листов в продольном и поперечном направлении. От того, насколько будут соблюдены эти правила, будут зависеть гидроизоляционные качества кровли, а значит – надежность и долговечность всей стропильной системы в целом.

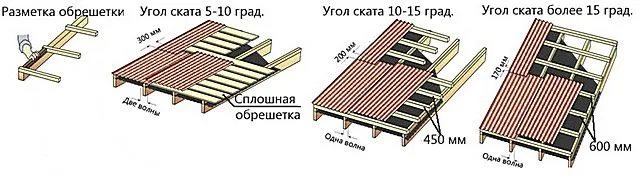

Шаг обрешетки и величина нахлеста листов зависят от угла крутизны скатов кровли
Шаг обрешетки и величина нахлеста листов зависят от угла крутизны скатов кровли
  • Для крыши, скаты которой имеют крутизну в 5÷10 градусов, обрешетку необходимо делать сплошной. В этом случае для нее используются доски, и закрепляются они на брусках контробрешетки на расстоянии друг от друга в 3÷7 мм. В такой конструкции профнастил укладывается внахлест на две волны одного листа на другой. Если для покрытия используются короткие листы материала, и их планируется уложить в два ряда, то верхний ряд должен находить на нижний на 300 мм. При этом рекомендуется еще и края листов обработать герметиком, чтобы исключить риск попадания воды между ними.
  • Если скаты располагаются под углом в 10÷15 градусов, то доски или бруски обрешетки могут быть закреплены с шагом в 300÷450 мм, а нахлест укладываемых рядом листов производится в одну волну. При двухрядном монтаже листов, верхний ряд накладывается на нижний на 220÷250 мм.
  • Когда скаты крыши имеют крутизну, превышающую 15 градусов, элементы обрешетки можно расположить с шагом в 550÷600 мм, а нахлест верхнего ряда на нижний допустимо сократить до 170÷200 мм.

Для удобства разметки расположения направляющих обрешетки, можно использовать самодельный шаблон – отрезок бруса или рейки такой длины, которая соответствует выбранному шагу установки.

Узнайте, какая обрешетка нужна для крыши под металлочерепицу, ознакомившись с теорией и практикой монтажа, в специальной статье нашего портала.

Это были, так сказать, общие правила, а в таблице ниже приведены еще и рекомендации с учетом высоты волны профнастила – там величины нахлестов и шаг обрешетки даны более точно.

Тип профнастила и высота волныКрутизна скатов кровли, градусовРекомендуемая толщина листа, ммШаг создаваемой обрешётки
С-8Минимум 15º0.5Сплошная обрешетка
С-10До 15º0.5Сплошная обрешётка
Свыше 15º0.5Не более 300 мм
С-18До 15º0,5÷0,7Сплошная обрешетка
Свыше 15º0,5÷0,7Не более 450 мм
С-21, МП-20RДо 15º0,5÷0,7Не более 300 мм
Свыше 15º0,5÷0,7Не более 600 мм
НС-35До 15º0,5÷0,7Не более 500 мм
Свыше 15º0,5÷0,7До 1000 мм
Н-60Минимум 8º0,7÷0,9До 3000 мм
Н-75Минимум 8º0,7÷0,9До 4000 мм
Для кровельных работ применять профнастил С-8 и С-10 не рекомендуется

Правила укладки листов

При монтаже профильных листов на обрешетку, важно соблюдать последовательность настила листов, особенно в тех случаях, когда материал монтируется в два (или более) ряда.

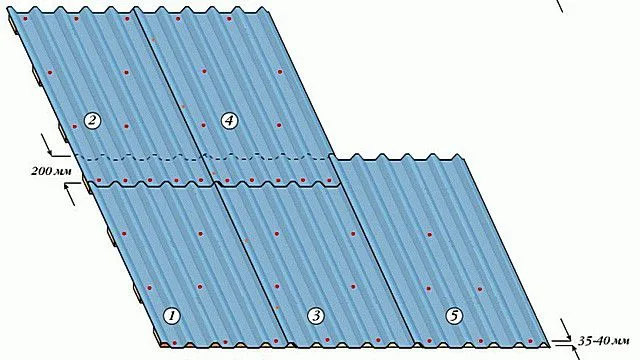

Порядок укладки листов при размещении их в два ряда
Порядок укладки листов при размещении их в два ряда
  • Двухрядный монтаж профилированного листа производится от карнизной линии. Крайний лист необходимо очень тщательно выставить по направлению ската и по краю карнизного свеса, так как он будет в дальнейшем своеобразным ориентиром для других полотен. Все листы первого ряда выравниваются по карнизному свесу ската с одинаковым выходом в 35÷40 мм, иначе карнизный край получится неаккуратным.
  • Второй ряд укладывается внахлест на первый (нижний), а размер нахлеста будет зависеть от уклона крыши. Монтаж второго ряда начинается с той же стороны ската, что и первого.

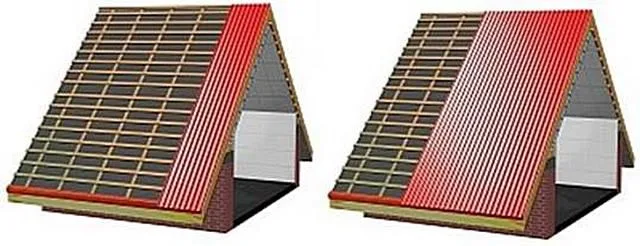

Оптимальный вариант – когда длина приобретаемого профнастила соответствует протяженности ската создаваемой кровли
Оптимальный вариант – когда длина приобретаемого профнастила соответствует протяженности ската создаваемой кровли
  • Однако, оптимальным вариантом решения этой задачи все же будет приобретение листов профнастила, которые будут иметь длину, соответствующей длине ската, при любом уклоне крыши. Подобный подход значительно облегчит и ускорит монтаж, а также повысит гидроизоляционные характеристики создаваемой кровли.

Общая последовательность монтажа

Перед тем как перейти к подробному пошаговому рассмотрению монтажа профнастила на стропильной системе крыши, стоит обозначить общую последовательность таких работ.

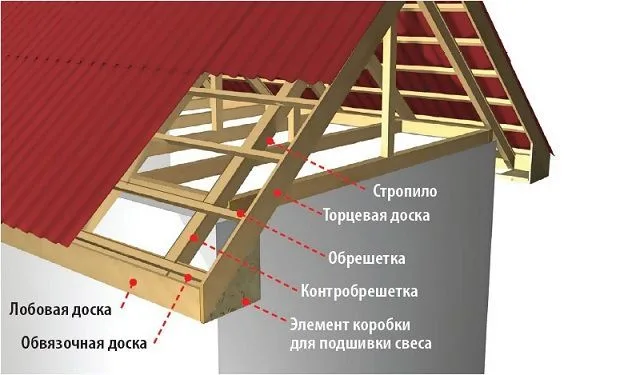

Вариант конструкции деревянной обрешетки под кровлю из профнастила
Вариант конструкции деревянной обрешетки под кровлю из профнастила
  • Первым шагом на стены устанавливается обвязка из бруса или же только мауэрлат, на который будут закрепляться стропила.
  • Далее, производится разметка и монтаж стропил.
  • Сформировавшиеся скаты затягиваются гидроизоляционным материалом.
  • Сверху гидроизоляции, на стропила фиксируются рейки контробрешетки.
  • Затем по торцевым краям реек контробрешетки по карнизу, рекомендуется закрепить москитную сетку.
  • После этого по карнизу, на рейках контробрешетки закрепляются держатели для водосточного желоба.
  • Сверху них фиксируется обвязочный брус, который станет начальным для формирования обрешетки и будет служить основой для закрепления на нем профиля-капельника.
  • Перпендикулярно рейкам и параллельно карнизу и коньковой линии с выбранным шагом закрепляются направляющие обрешетки.
  • Далее, монтируется желоб и карнизная планка.
  • После этого по скатам прибиваются фронтонные бруски, и закрепляются торцевые доски.

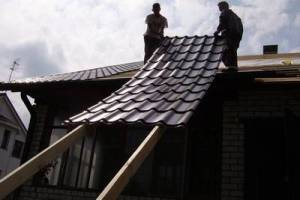

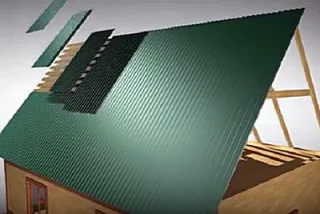

  • Теперь по одному листу на скат поднимаются и закрепляются листы профнастила.

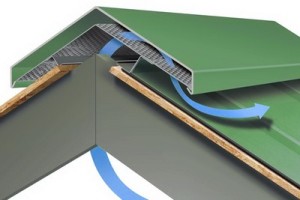

  • После настила материала на скаты монтируются коньковые элементы кровли.
  • По фронтонным сторонам крыши монтируется ветровой уголок.

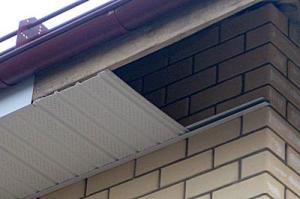

  • Производится подшивка карнизных свесов крыши.

Монтаж кровли из профнастила – пошагово

ИллюстрацияКраткое описание выполняемой операции

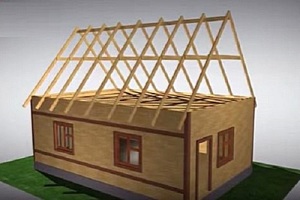

прс1Чтобы рассмотреть каждый из шагов обустройства крыши, покрытой профнастилом более подробно, начать стоит со стропильной системы.
В качестве стропильных ног при строительстве частных домов небольшого размера чаще всего используется доска сечением 150×50 мм. Однако, если скаты дома имеют большую протяженность, то могут быть применены доски или брусья большей толщины.
Стропила устанавливаются по разметке, нанесенной на мауэрлат, с рассчитанным шагом, соответствующим их сечению и расчетной нагрузке на кровлю. В верхней коньковой части стропила могут скрепляться между собой металлическими пластинами или же прибиваться к коньковому прогону.
На данной схеме показана висячая система стропил, то есть не имеющей упора на внутреннюю капитальную перегородку дома. Подробнее о стропильных системах рассказывается в специальных публикациях нашего портала.

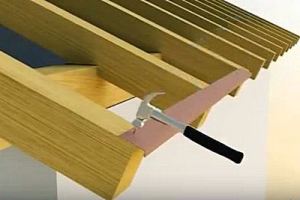

прс2На нижний край выровненных стропильных ног закрепляется металлическая планка-капельник.
Если она состоит из нескольких элементов, то их монтируют внахлест на толщину стропила.
Планка фиксируется гвоздями или саморезами.

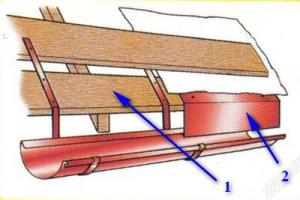

прс3Другой вариант – по краям стропильных ног вначале устанавливается доска обвязки (поз. 1).
Ее врезают в стропила так, чтобы она оказалась на одном уровне с их верхним торцом.
Затем уже по ней осуществляется монтаж профиля – капельника (поз.2).

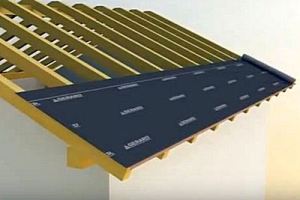

прс4Следующим этапом работ идет настил на скаты рулонного гидроизоляционного материала, с закреплением его на стропилах.
Раскатывание гидроизоляции начинается от линии карниза горизонтально, и каждое последующее полотно укладывается внахлест на нижнее на 100÷150 мм.
Некоторые производители считают необходимым нанести на полотнах гидроизоляции линию нахлеста. – там меньше вероятность допустить ошибку.

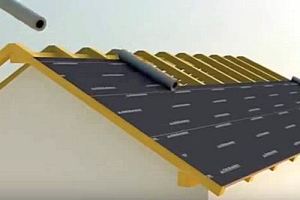

прс5Таким образом материал настилается до самого конька.
Полотно укладывается так, чтобы оно закрывало верхнюю часть обоих скатов. Но стыковаться полотна на коньке не должны – оставляется вентиляционный просвет.

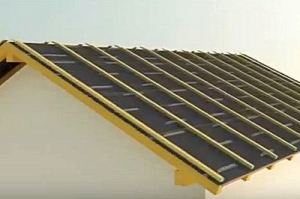

прс6Сверху гидроизоляционного материала на стропила закрепляются рейки (бруски) контробрешетки.

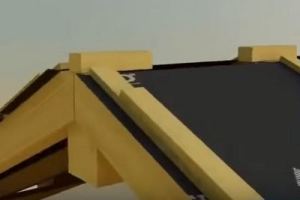

прс7Обратите внимание на ступенчатую конфигурацию реек контробрешётки в районе конька. Такую ступеньку или вырезают (если применяется брус 50×50 мм), или же для контробрешетки применяют две рейки толщиной в 25 мм, и при этом верхняя по длине не должна доходить до линии конька на 150 мм, так как в этой области будут использованы вставки, которые будут фиксировать отдельное гидроизолирующее полотно, закрывающее конек.
Далее, по коньку прибиваются отрезки бруса длиной 200 мм с шагом между ними также в 200 мм – это расстояние станет вентиляционным зазором для подкрышного пространства.

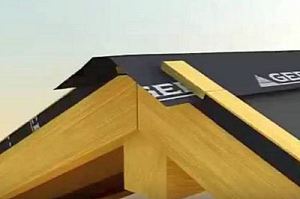

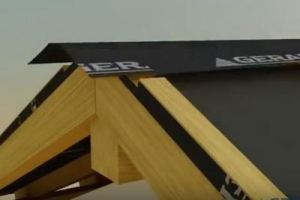

прс8После того как на всю коньковую линию будут закреплены бруски, конек вместе с ними накрывается полосой гидроизоляционного материала, которая укладывается на ту самую ступеньку контробрешетки.
прс9Сверху гидроизоляция прижимается к нижним рейкам короткими отрезками-вставками. В итоге они должны сформировать ровный участок контробрешетки.
прс10Следующим шагом на торцы реек контробрешетки рекомендовано закрепить металлическую москитную сетку, чтобы в подкровельное пространство не могли проникать насекомые и устраивать там свои гнезда.
К примеру, осы – очень большие любительницы подобных «убежищ», а столь опасное соседство вряд ли кому понравится.

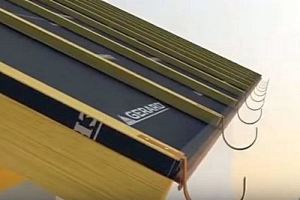

прс11Далее, на рейках по всей карнизной линии с помощью гвоздей или саморезов крепятся крюки-держатели для водоотводного желоба.
Каждый из кронштейнов жестко фиксируется двумя крепежными элементами – для этого в них производителем обычно предусмотрены необходимые отверстия.

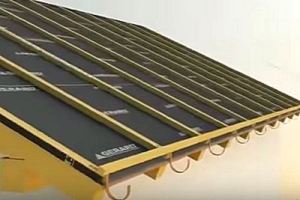

прс12Сверху участков крепления кронштейнов водостока укладывается и прибивается начальный обвязочный брус обрешетки.
Он должен быть выставлен идеально ровно, так как именно с ориентиром на него будет производиться разметка расположения остальных направляющих обрешетки.

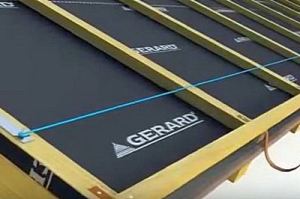

прс13Начинают установку остальных направляющих обрешетки, с рассчитанным шагом.
Есть один нюанс – второй по счету от карниза брус монтируется с уменьшенным примерно на треть шагом. Так, например, если выбран шаг в 350 мм, между первым и вторым брусом делается просвет 250÷280 мм, так как на край ската всегда приходится большая нагрузка, нежели на его среднюю часть.
Чтобы разметка была произведена правильно, на первой рейке контробрешетки откладываются и отмечаются нужные расстояния. После этого по меткам вбиваются гвозди, на которых по очереди закрепляется колерованный шнур, растягивается до крайней рейки, расположенной на противоположной стороне ската. Затем с помощью него перпендикулярно контробрешетке отбиваются параллельные линии.

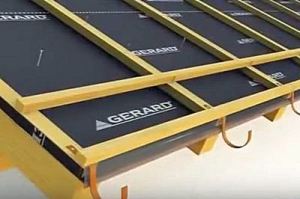

прс14Далее, по линиям разметки закрепляются все бруски обрешетки.
Их можно фиксировать гвоздями, что и делает большинство мастеров, но можно использовать для этой цели и саморезы.

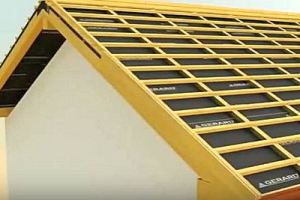

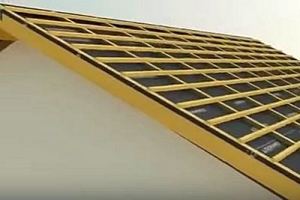

прс15В готовом виде подготовленные для профнастила скаты крыши могут выглядеть так, как представлено на этой картинке. Однако, достаточно часто для обрешетки используется не брус, а доска 120÷150 мм шириной и толщиной в 20÷25 мм, но этот вариант сделает крышу более тяжелой.

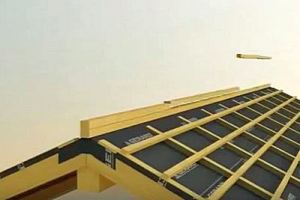

прс16Далее, по коньку набивается брус, имеющий высоту в сечении равную высоте волны выбранного профлиста, а ширину – 40 мм.
Можно набить цельный брус или же составить его из двух рядов, как показано на иллюстрации.

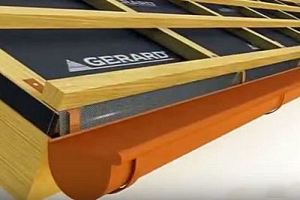

прс17Следующим шагом, на смонтированные кронштейны, закрепленные по карнизу, укладывается водосточный желоб.
Соединение внахлест отдельных частей желоба производится на крюках. Как правило, для этого производителем предусмотрены специальные углубления.

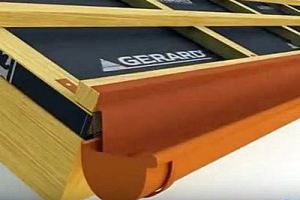

прс18Установив желоб, на крайний брус или доску обрешетки закрепляют карнизную планку, которая будет служить дополнительной защитой деревянных элементов обрешетки от влаги.
Фиксация планки осуществляется гвоздями, забиваемых с шагом 150÷170 мм.

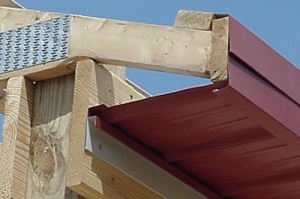

прс19Теперь необходимо поработать над фронтонной стороной стропильной системы.
Для этого по фронтонным краям будущих скатов закрепляется брус, равный по высоте коньковому брусу или высоте волны профнастила. Эти элементы также фиксируются гвоздями.
прс20Далее, на крайнее стропило и фронтонный брус монтируется ветровая доска.
Она предназначена не только для того, чтобы придать законченный внешний вид стропильной системе, но и  чтобы закрыть края кровельного материала, не допустив проникновение под него порывов ветра.

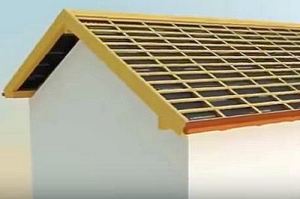

прс21В завершенном виде, готовом для настила профилированных кровельных листов, стропильная система с обрешеткой будет выглядеть примерно так.
прс22Далее, несколько слов необходимо сказать о том, как поднять целые длинные листы профнастила на скаты крыши, так как для многих этот процесс является весьма сложной задачей.
Дело в том, что профлисты имеют небольшую толщину, обычно в районе 0,5÷0,6 мм, поэтому, при неправильном с ними обращении, рельеф листа может деформироваться. «Переломанный» лист совместить с другими будет непросто, а иногда – и вовсе невозможно, то есть материал будет забракован.
прс23Поднимают кровельный материал вручную тремя способами — это, закрепив по всей длине листа два бруса, или же, поставив один или два полотна горизонтально и закрепив их петлями из крепких веревок ближе к краям. В последнем случае на высоте должно находиться два человека, которые будут поднимать профнастил на скат.

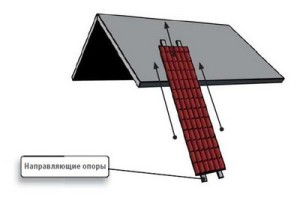

Третий способ, который также часто используют для подъема профнастила — это подтягивание листа по двум направляющим из досок или брусьев, установленных практически на ширину листа. Чтобы осуществить подъем этим способом, необходимо привлечь к работе как минимум троих помощников.

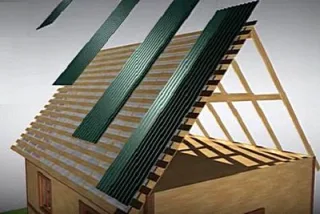

прс24Настил целых листов производится от края ската с подветренной стороны строения, чтобы преобладающие в данной местности ветровые потоки не имели возможности проникать в стыки между листами.
Профнастил монтируется внахлест на одну волну или две волны (в зависимости от крутизны ската), причем, листы должны плотно прилегать друг к другу без зазоров.
Необходимо отметить, что, несмотря на сложность подъема длинных листов, которые накроют всю длину ската, лучше выбрать именно этот вариант покрытия крыши, так как в кровле не будет поперечных стыков, что значительно повысит гидроизоляционные способности покрытия.

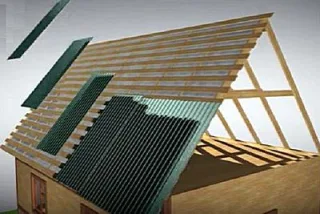

прс25Если необходимо облегчить часть работ, связанную с подъёмом чрезмерно габаритных листов профнастила (например, из-за отсутствия необходимого количества помощников), то выбирается второй вариант монтажа кровли, в котором используется два ряда более коротких полотен.
В этом случае первым шагом укладывается нижний ряд листов, расположенный по карнизной линии. Они также начинают укладываться с подветренной стороны с нахлестом на одну или две волны.
прс26Завершив монтаж первого ряда, необходимо возвратиться в его начало, и второй ряд начать закреплять с той же стороны ската, что и нижний.
Второй ряд монтируется внахлест на первый – о величине нахлеста говорилось выше.
прс27Закрепление кровельного покрытия к брусьям обрешетки осуществляется специальными саморезами.
О них уже рассказывалось выше по тексту.

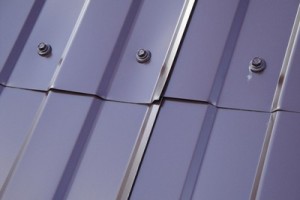

прс28Саморезы вкручиваются в нижнюю часть волны.
При этом, по коньковой и карнизной линии, а также по нахлестам верхнего ряда листов на нижний, они вкручиваются в каждую волновую впадину. На всем остальном пространстве ската крепление профнастила к обрешетке осуществляется не в каждую впадину, а через одну, с соблюдением «шахматного порядка».
прс29Внимательно необходимо отнестись к процессу вкручивания саморезов.
Во-первых, ось самореза должна быть строго перпендикулярна плоскости покрытия.
Во-вторых, очень важно правильно отрегулировать «трещотку» шуруповерта, чтобы обеспечивался оптимальный момент затяжки самореза.
В равной степени недопустимы и слабая затяжка (не обеспечивается герметизация отверстия), и чрезмерная, когда прокладка выдавливается из-под пресс-шайбы.
Кроме того, чрезмерное усилие при вкручивании может привести к тому, что саморез «прогрызёт» канал в древесине, спиральным виткам не за что будет удерживаться, и точка крепления будет безнадежно загублена.
прс30После того как весь кровельный материал будет закреплен на скатах, зафиксирован на направляющих обрешетки, можно переходить к обустройству коньковой области, которая имеет важное значение, как для гидроизоляции, так и для вентиляции системы кровли.
Последняя особенно важна, если крышу планируется сделать утепленной.
Для оформления конька производятся специальные элементы, которые полностью закрывают просвет, образовавшийся между листами профнастила в верхней части крыши.

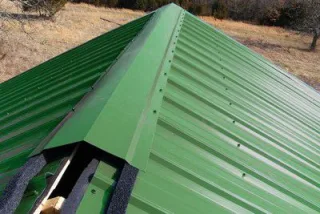

прс31В местах закрепления конька к скатам на листы профнастила наклеивается специальный универсальный уплотнитель, который закроет зазоры, образовавшиеся в углублении волн.
Конек фиксируется к верхнему элементу обрешетки через уплотнитель и листы профнастила теми же саморезами, вкручиваемыми с шагом в 150 мм
прс32Следующим этапом покрытия крыши профнастилом идет монтаж торцевого уголка, который фиксируется на ветровую фронтонную доску и на обрешетку через крайний лист профнастила.
Крепление производится с шагом в 180÷200 мм.
прс33Далее, можно переходить к подшивке свесов. Этот процесс не слишком сложен, так как конструкция этих элементов достаточно понятна.
Для этого на стене по разметке закрепляется специальный профиль или уголок, в который будет установлена одна сторона софитов. Такой же профиль монтируется параллельно стеновому уголку, с внутренней стороны карниза.
Затем, на получившиеся из уголков полки укладываются и прикручиваются нарезанные по размерам детали софитов.
прс34Вместо уголков могут использоваться так называемые стартовые профили, которые имеют пазы, в которые вдвигаются софиты. В этом случае в качестве них применяется пластиковые панели, снабжённые перфорацией для обеспечения циркуляции воздуха.
Если для софитов решено использовать деревянную обработанную доску, то ее крепление производится на брус, зафиксированный на стене и с внутренней стороны карниза.
Рекомендовано предусмотреть в самодельных софитах отверстия или зазоры для свободной вентиляции подкровельного пространства.

Итак, очевидно, что при проведении обустройства кровли с использованием профнастила очень сложно будет обойтись без нескольких надежных и, желательно, опытных помощников. Кроме этого, чтобы исключить вероятность простоев, лучше всего запастись излишком крепежных элементов. Учитывая то, что работы проводятся на высоте, а дело предстоит иметь с материалом, имеющим острые режущие края, вопросам обеспечения безопасности, соблюдения правил предосторожности, использования средств защиты и страховки должно отводиться первостепенное внимание.

И в завершение этой публикации предлагаем вниманию читателей видео сюжет, в котором мастер делится своими секретами по монтажу кровли из профнастила:

Видео: Особенности монтажа кровли из профнастила

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
3.7
  • Владимир

    Ответить

    Добрый день. А почему водосточный жёлоб то монтировать до установки профнастила? Потом ведь свесы обшивать наверное неудобно будет.

Добавить комментарий
