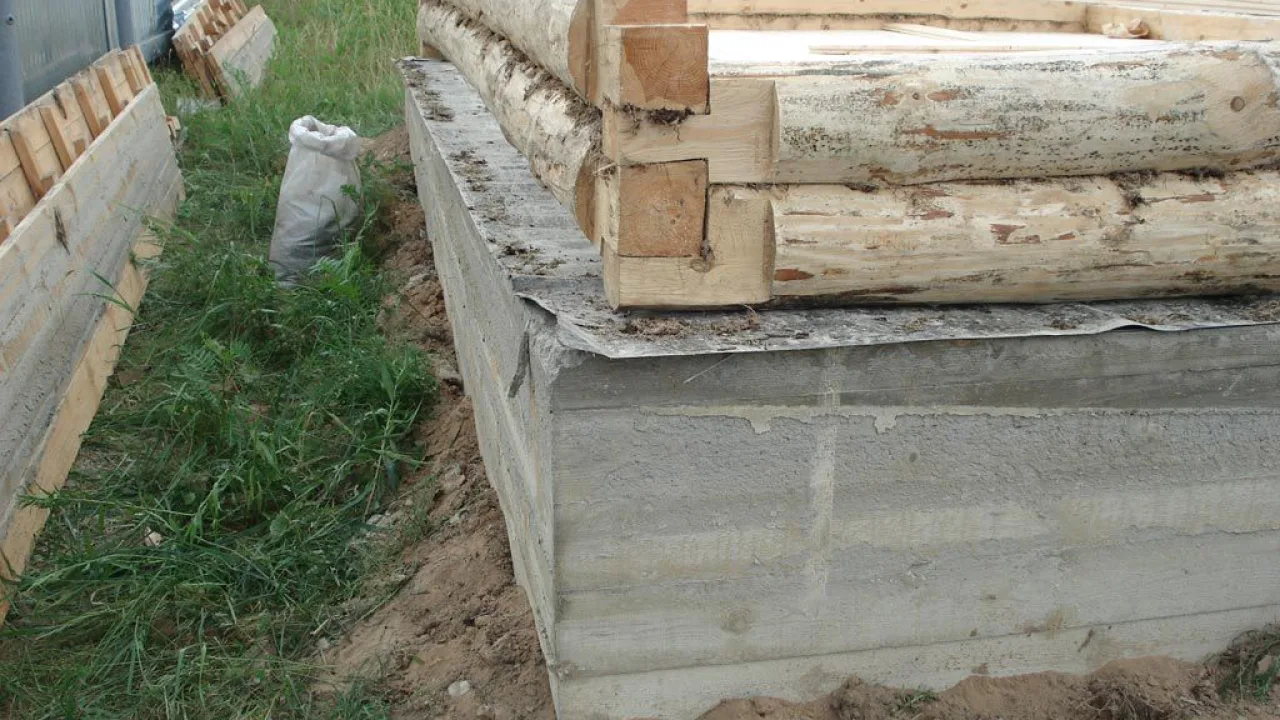

Фундамент своими руками для бани


Фундамент своими руками для бани

Фундамент – основа любого здания. И в бане – помещении с высокой влажностью и особенностями отвода стоков – крайне важно правильно обустроить такую основу, чтобы выстроенная баня максимально долго служила и радовала своих хозяев.

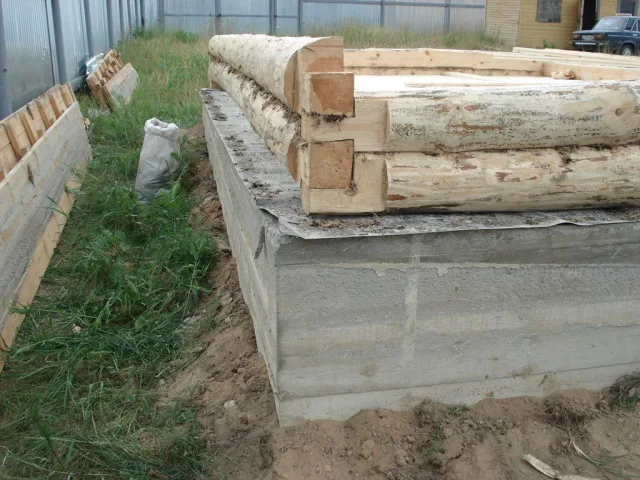

Фундамент своими руками для бани

Фундамент своими руками для бани

Если баня будет выстроена из блоков или кирпича, целесообразно заливать прочный монолитный, ленточный или ленточно-столбчатый армированный фундамент. Для более легких конструкций из бруса, бревна или каркасных бань применимы столбчатый, свайный, либо ленточный мелкозаглубленный фундаменты. Чтобы выбрать оптимальное основание для будущей бани, рекомендуется составить проекты и произвести расчеты количества материалов, прочности конструкции, теплотехнические и т.п.

Ленточный фундамент для бани своими руками

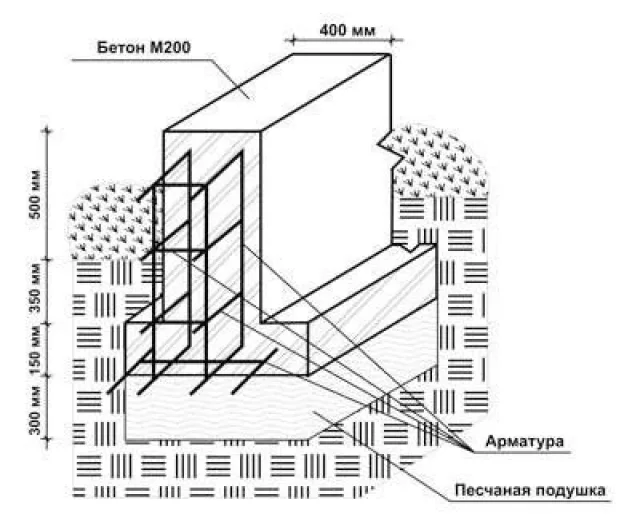

Схема фундамента для бани

Схема фундамента для бани

Такой фундамент является самым популярным. Залить его можно своими руками, одновременно позаботившись о прокладке коммуникаций. Для работы понадобятся:

  • инструменты для земельных работ;
  • колья, шнур и измерительные инструменты;
  • щиты для опалубки;
  • металлическая арматура и вязальная проволока;
  • бетон готовый, либо бетономешалка, инструмент, тара и смесь для приготовления раствора;
  • трубы для прокладки канализации;
  • саморезы и шуруповерт либо строительный степлер;
  • гидроизоляция – мастика и рубероид.

Подготовка

Где строить баню

Где строить баню

Где строить баню? Прежде всего, обратите внимание на ландшафт вашего участка и тот тип канализации, который будет обустроен. Так, например, выгребная яма и септик должны находиться в удалении от водозаборных точек, водоемов, соседских участков. Если же слив бани будет подключен к центральной канализации, то строение можно возводить в любом удобном месте участка, например, в небольшом (от 30 метров) удалении от реки, пруда, бассейна.

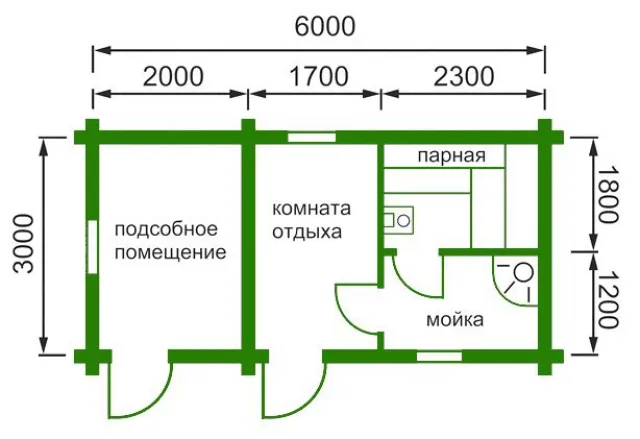

Проект бани

Проект бани

Совет! Еще на этапе подготовки подумайте о том, чтобы сокрыть от взоров посторонних людей территорию перед баней. Сделайте разметку под забор либо определите места для высадки деревьев и кустарников.

Также подготовка сводится к удалению верхнего слоя почвы и разравниванию участка. Для этого стоит воспользоваться услугами спецтехники.

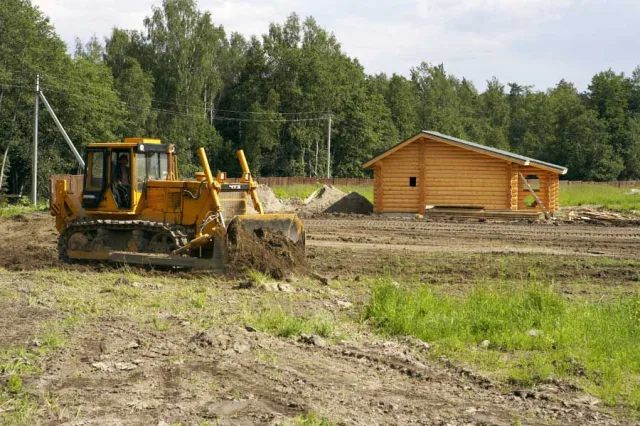

Подготовка участка

Подготовка участка

Разметка

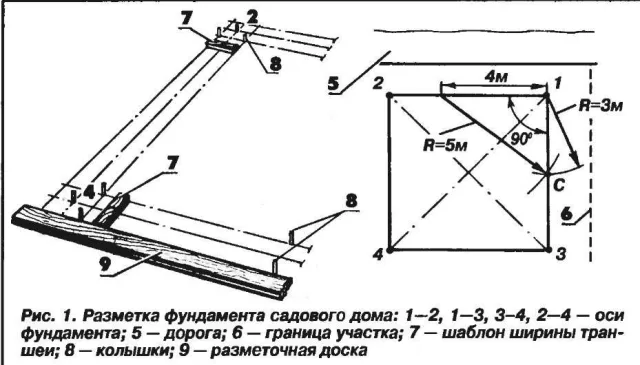

Схема разметки под ленточный фундамент

Схема разметки под ленточный фундамент

Разметку будем производить, опираясь на масштабный проект будущей бани. Необходимо будет отметить внешнюю и внутреннюю линии стен.

Чтобы разметить внешний периметр, необходимо взять строительный угол, шнур, рулетку, колышки и отвес. Проверяя вертикальность отвесом, вбиваем первый колышек в том месте, где будет находиться один из углов здания.

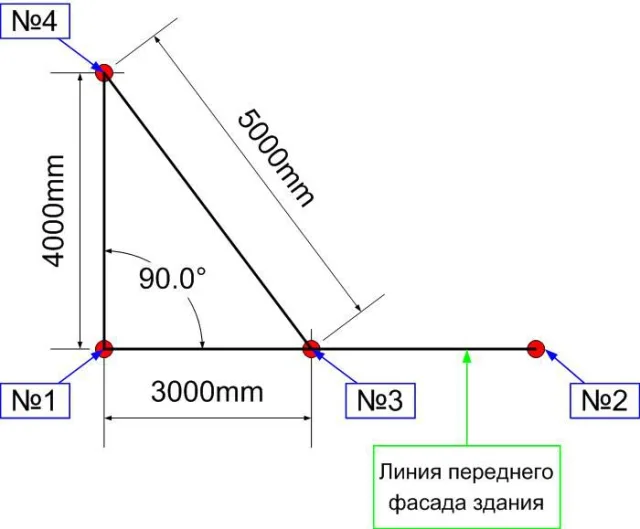

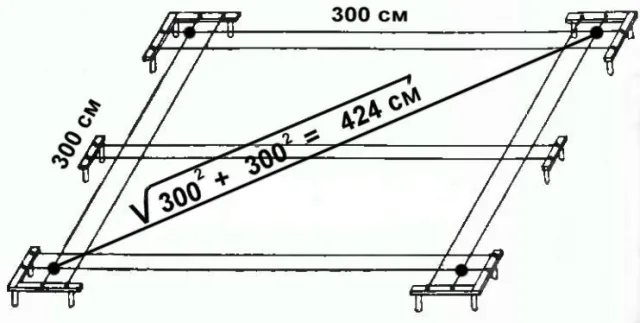

Разметка фундамента: углы и диагонали

Разметка фундамента: углы и диагонали

Далее аналогично устанавливаем еще 4 колышка, проверяя углы на точность. Проводим контрольные замеры диагоналей периметра бани. Если они равны, то можно приступать к разметке внутреннего периметра, если нет, то проводим коррекцию положения кольев, многократно перепроверяя длины сторон, точность углов и диагонали. Натягиваем между кольями шнур. Горизонтальное положение шнура будет отметкой высоты фундамента. Проверяем натянутый шнур нивелиром и приступаем к разметке внутренних перегородок и периметра.

Разметка фундамента

Разметка фундамента

От внешнего периметра отступаем на расстояние, равное толщине ленточного основания. Вбиваем колья и натягиваем шнур, пользуясь отвесом, угольником и рулеткой. Шнуром отмечаем местоположение будущих перегородок.

Земляные работы

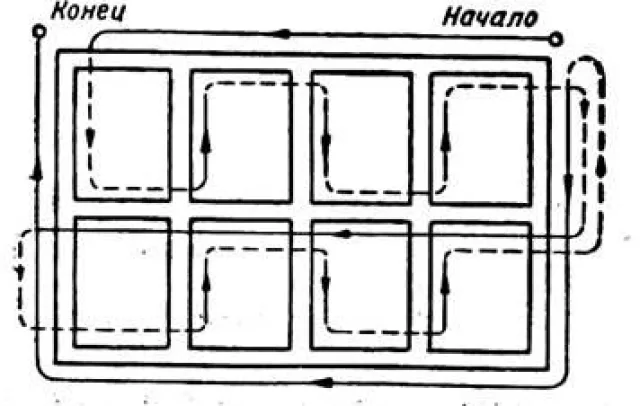

Схема работы канавокопателя при рытье траншей для ленточного фундамента

Схема работы канавокопателя при рытье траншей для ленточного фундамента

Аккуратно, чтобы не нарушить разметку, необходимо вырыть рвы под заливку фундамента. Глубину фундамента можно определить, уточнив тип грунта и сверившись с нижеприведенной таблицей.

Виды грунтовГрунты основания в пределах расчетной глубины промерзанияРасстояние от планировочной отметки до уровня грунтовых вод в период промерзания грунтаГлубина заложения фундамента
НепучинистыеКрупнообломочные, гравелистые пески, крупные и средней крупностиНе нормируетсяЛюбая, независимо от глубины промерзания, но не менее 50 см
Пучинистые Песок мелкий и пылеватыйПревышает расчетную глубину промерзания более чем на 2 метраЛюбая, независимо от глубины промерзания, но не менее 50 см
Пучинистые СуспесьТо же, не менее чем на 2 метраНе менее 3/4 части расчетной глубины промерзания, но не менее 0,7 метра
Пучинистые Суглинок и глинаМенее расчетной глубины промерзанияНе менее расчетной глубины промерзания

Дно траншей необходимо утрамбовать виброплитой или ручной трамбовкой и выровнять, производя поверку гидроуровнем.

Сразу после трамбовки засыпаем траншеи песком. Толщина подушки может быть следующей:

  • мелкозаглубленный фундамент – до 7 см;
  • фундамент глубокого заложения – до 15 см;
  • фундамент «плавающего» типа – до 40 см.
Засыпка песком

Засыпка песком

Песок также важно выровнять по горизонтали и утрамбовать, обильно пропитав водой. Если толщина песчаного слоя большая, то засыпку, трамбовку и проливку водой производят послойно (по 5-7 см). Дальнейшие работы можно выполнять через 2-3 дня, когда подушка просохнет.

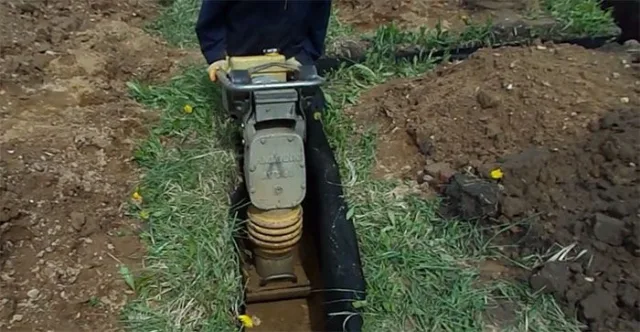

Трамбовка песка

Трамбовка песка

Опалубка

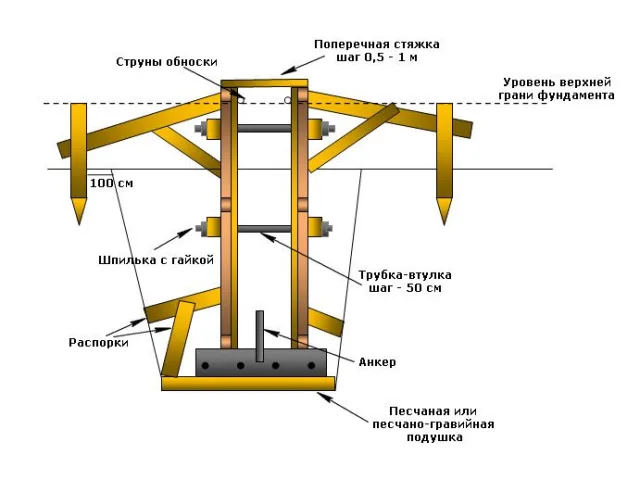

Схема опалубки

Схема опалубки

Опалубку для ленточного фундамента можно собрать из щитов, шифера, ДВП и других аналогичных материалов. Кстати, щиты из пластика или металла можно взять напрокат, что существенно упростит процесс сооружения. Материалы для опалубки желательно обернуть пленкой, тогда их можно будет использовать повторно в строительстве других объектов.

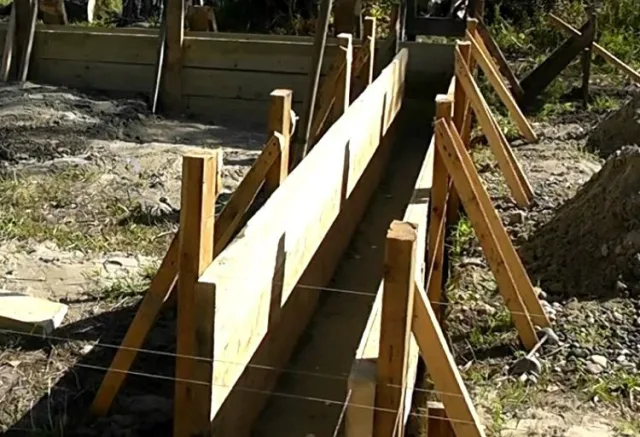

Опалубка из досок

Опалубка из досок

Опалубку устанавливают в траншеи, с внешней стороны подпирая пиломатериалом и кольями. Между стенками опалубки устанавливают деревянные поперечные распорки и металлические шпильки с шаком 50 см, чтобы под массой залитого бетона щиты не разошлись в стороны. С грунтом скрепляются щиты длинными гвоздями (20 см), между собой – саморезами или степлером.

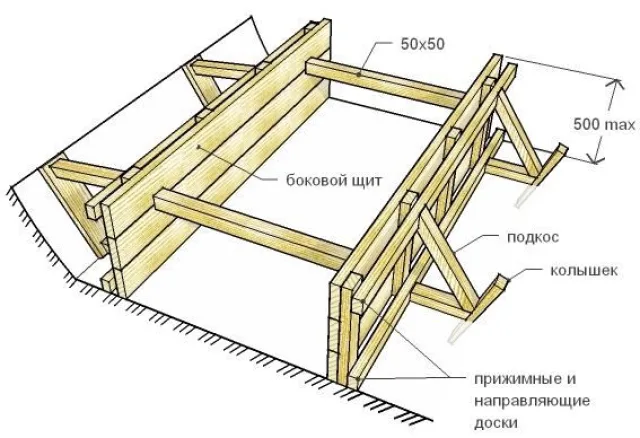

Опалубка, схема

Опалубка, схема

В щитах сразу должны быть предусмотрены отверстия для вывода канализационных труб и иных коммуникаций. В противном случае после заливки придется просверливать бетон, что негативно скажется на прочности фундамента.

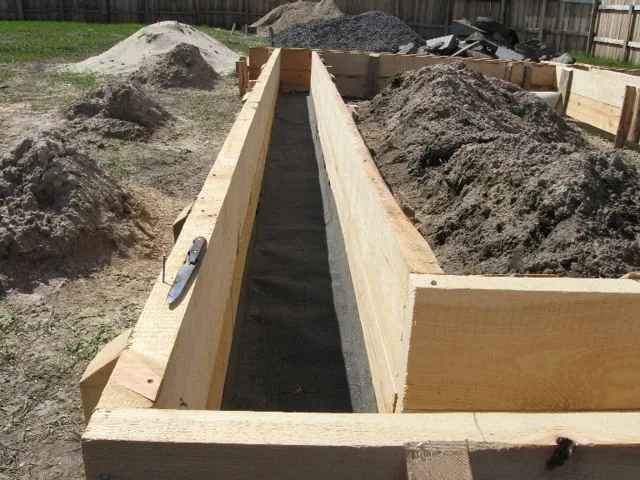

Опалубка

Опалубка

Совет! Если вы не используете пленку для защиты деревянной опалубки, то прикрепите степлером пергамин. Он предотвратит быстрое впитывание деревом влаги из бетонного раствора и, как следствие, растрескивание фундамента.

Видео – Опалубка из древесины своими руками

Видео – Опалубка для ленточного фундамента несъемная из ЭППС

Армирование

Армопояс изготавливается из толстой арматуры (>12 мм продольная и 6-8 мм поперечная, вертикальная арматура). Для работы понадобится болгарка, проволока для связки армопояса, сварочный аппарат, а также рулетка.

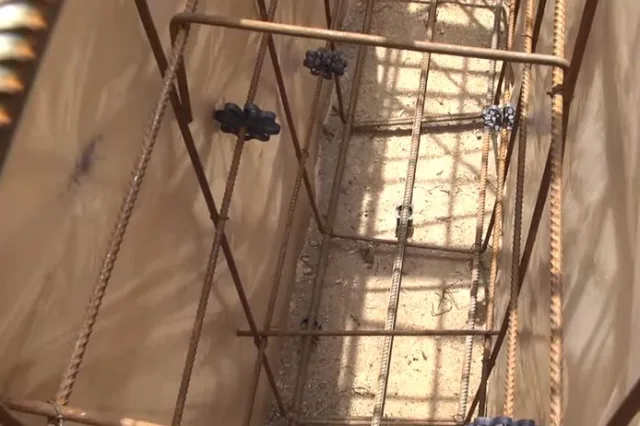

Армирование

Армирование

Пояс состоит из продольных (четырех или более), поперечных и вертикальных арматурин. При этом вся конструкция должна отстоять от опалубки, грунта и верхней точки фундамента на 5 см, быть усиленной в углах здания. Поперечный срез армопояса представляет собой прямоугольник или квадрат.

Арматура нарезается на необходимую длину. На земле раскладываются продольные и поперечные прутья, которые связываются проволокой в местах соприкосновения. Сваривать каркас не рекомендуется, так как сваренный каркас может потерять целостность при уплотнении залитого бетона или эксплуатации построенной бани.

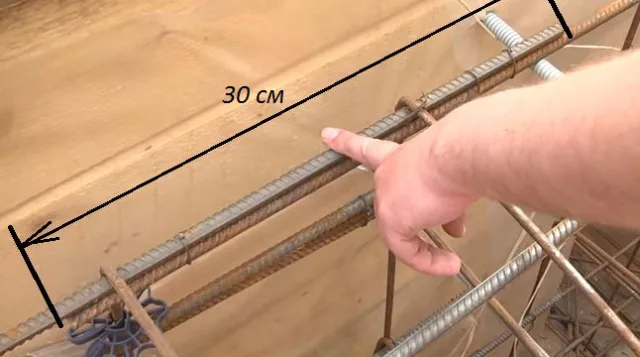

Продольные прутья раскладываются и связываются друг с другом с нахлестом порядка 30 см.

Вязка продольных прутьев

Вязка продольных прутьев

Расстояние между поперечными и вертикальными прутками не должно превышать 50 см. В том случае, если ленточный фундамент шириной до 120 см, то имеет смысл сделать каркас не из двух, а из трех продольных арматурин. При большой высоте фундамента так же стоит увеличить количество продольных прутков. Также сверху каркас укрепляется П-образными хомутами, предназначенными для увеличения прочности конструкции и уменьшения риска растрескивания ленточного основания.

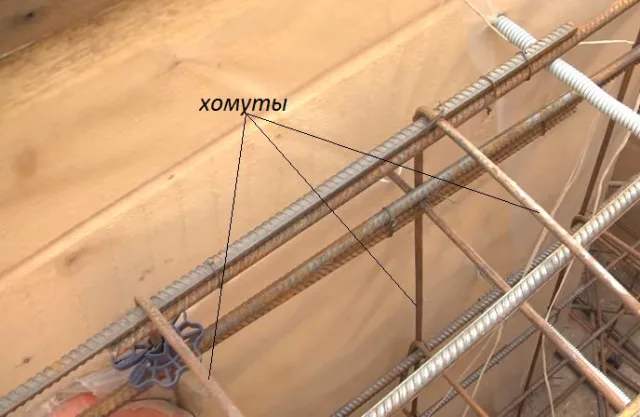

Хомуты

Хомуты

На углах бани каркас дополнительно укрепляется арматурой, расположенной под углом 45 градусов относительно горизонтальных прутьев.

Армирование угла

Армирование угла

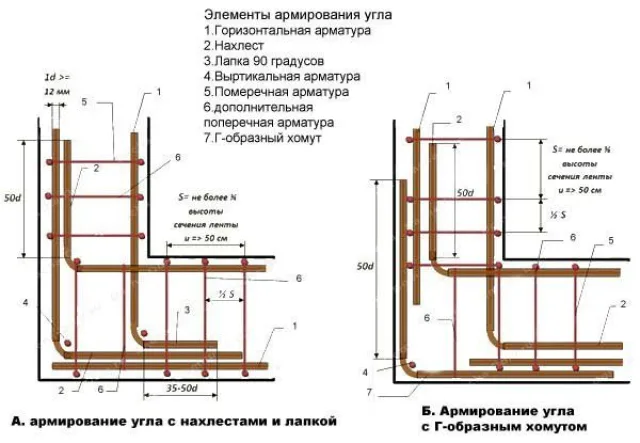

Армирование угла

Армирование угла

Готовый связанный каркас устанавливается на пластиковые подпорки. Чтобы в процессе заливки бетона не произошло подвижек, между опалубкой и арматурой вставляются крепления из пластика.

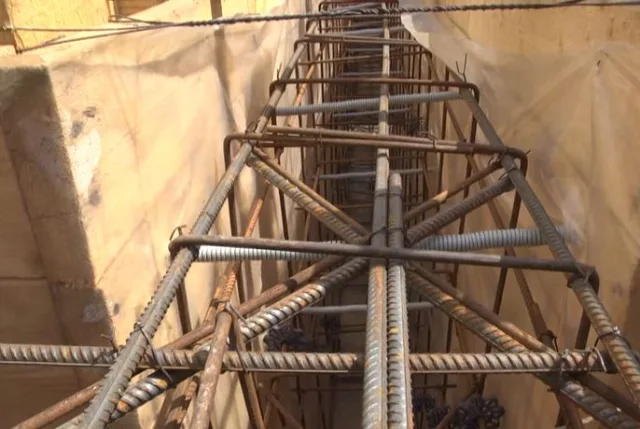

Армирование ленточного фундамента

Армирование ленточного фундамента

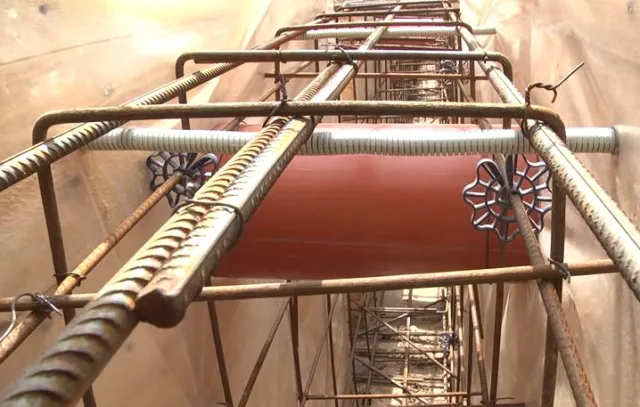

Армирование и прокладка коммуникаций

Армирование и прокладка коммуникаций

Видео – Вязка арматуры крюком

Заливка ленточного фундамента для бани

Главное правило – монолитность, то есть вся масса бетона должна быть залита в опалубку за один день. Поэтому, если у вас нет бетономешалки, стоит заказать готовый бетон М200 или М400 на заводе. Обязательно убедитесь, что миксер с бетоном может подъехать к любой из сторон фундамента вашей бани.

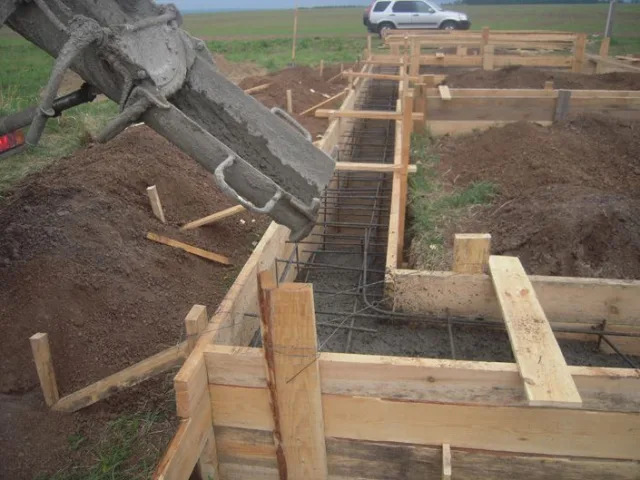

Заливка бетона

Заливка бетона

Самостоятельно можно приготовить бетон, замешивая сухие сыпучие материалы в следующих пропорциях:

  • цемент М400 или М500 – 1 часть;
  • песок просеянный – 3 части;
  • щебень чистый без посторонних включений – 4 или 5 частей.

Вода добавляется в сухую смесь в таком количестве, чтобы готовый бетон не был слишком густым и не растекался.

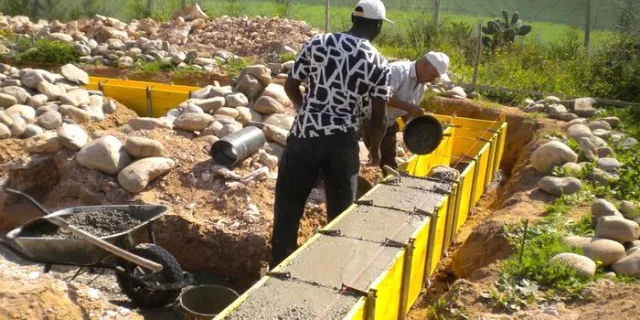

Бетон выкладывается в опалубку слоями по 20 см, разравнивается лопатами, мастерком и одновременно либо протыкается прутком арматуры, либо уплотняется вибробуром. Это необходимо для удаления имеющихся пустот (воздушных пузырей). С этой же целью важно произвести простукивание стенок опалубки.

Заливка фундамента

Заливка фундамента

Залитый фундамент на ночь и в дождь стоит накрывать пленкой, а днем проливать водой. Когда бетон застынет (через 14 дней), можно снимать опалубку и шлифовать поверхность фундамента, однако дальнейшее строительство не рекомендуется начинать ранее, чем через месяц после заливки.

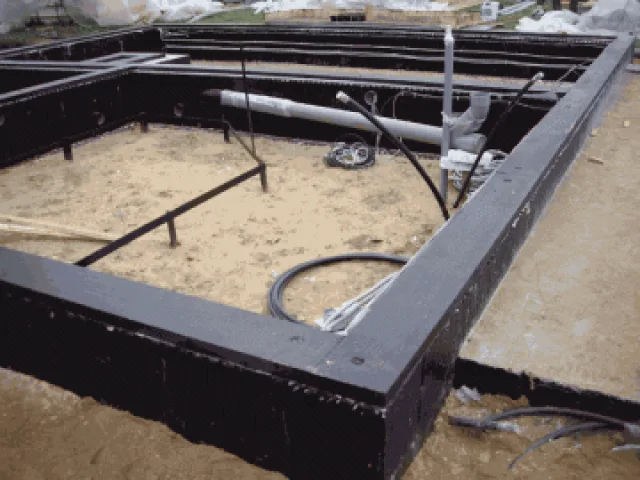

Фундамент с гидроизоляцией

Фундамент с гидроизоляцией

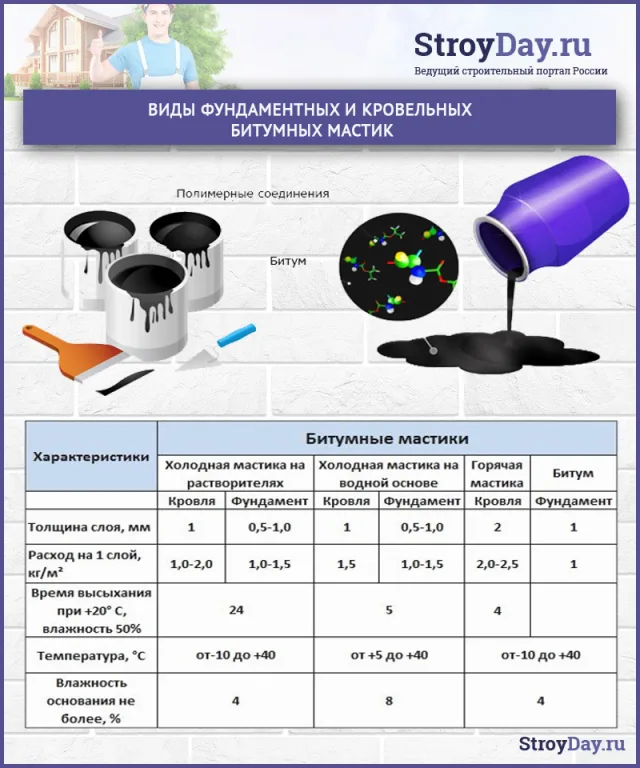

Готовый фундамент для бани необходимо гидроизолировать, приклеив на битумную мастику два слоя рубероида.

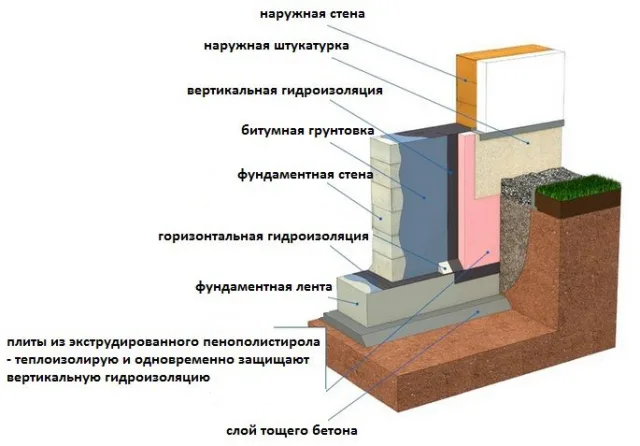

Схема гидроизоляции

Схема гидроизоляции

Видео – Фундамент для бани. Советы профессионалов
