Колодец для скважины — фотоотчет от пользователя: пошаговая инструкция

Олег Грищук Опубликовал(а):
Обновлено: 22.02.2023

Если живёшь в сельской местности, то вода — это одна из главнейших составляющих нашего благополучного жизнеобеспечения. Хотя это справедливо для любого места, где живёт человек. Даже в турпоходе вода – это жизненно важная штука. Никуда без неё – вся жизнь на воде основана. Суп сварить, чай заварить, помыться в душе, ванне или в бане, постирать одежду, вымыть пол в доме, умываться, бриться, огород поливать, скотинку поить – короче говоря, кругом вода нужна и без неё никуда.

В деревне всё же эта важность поболее, чем для города, ибо расходов воды побольше всё-таки, чем у городского обывателя. И вот, в одной деревне был водопровод — централизованный, с глубокой скважиной (метров 40 что-ли), с большой водонапорной башней, с трубами толстыми железными к каждой улице. У каждой улицы свой колодец, где от большой толстой трубы к каждому дому идёт маленькая железная труба со своим краном – чтобы можно было воду перекрывать, ежели чего случится или вдруг чего починить нужно в домашнем водопроводе.

И всё было хорошо. И вода всегда была. Нормальная вода вроде, не жаловались. А чего жаловаться – кран открыл, вода потекла. И не надо в колодец с вёдрами гонять по несколько раз. Но вот пришла беда – трубы стали ржавые, насосы стали ломаться, башня проржавела, народу всё больше присоединяется к водопроводу… Словом, перебои стали частые с водой случаться. В летний сезон это чистая катастрофа.

Поэтому многие дома стали делать себе индивидуальные скважины, чтобы никак не зависеть от этих неожиданных поломок и аварий на водопроводе. Ниже – короткая история о том, как это было сделано в одном из домов.

Бурильщики скважины сделали главное дело – пробурили скважину до нужного водоносного горизонта (где-то 25 метров глубиной), установили обсадную трубу, чтобы скважина не осыпалась, и установили глубинный насос производительностью 3 кубометра в час. Большая радость в доме: включил насос в розетку – вода идёт.

Но как-то не очень удобно каждый раз в розетку вставлять вилку… Поэтому пришлось немного облагородить и автоматизировать эту примитивную водоразборную систему. Первым делом была выкопана яма прямоугольная на месте скважины. Глубиной примерно 170 см, шириной и длиной – для удобства и ровного счёта кирпичей – 4,5 кирпича каждая стенка шириной (см. фото 1).

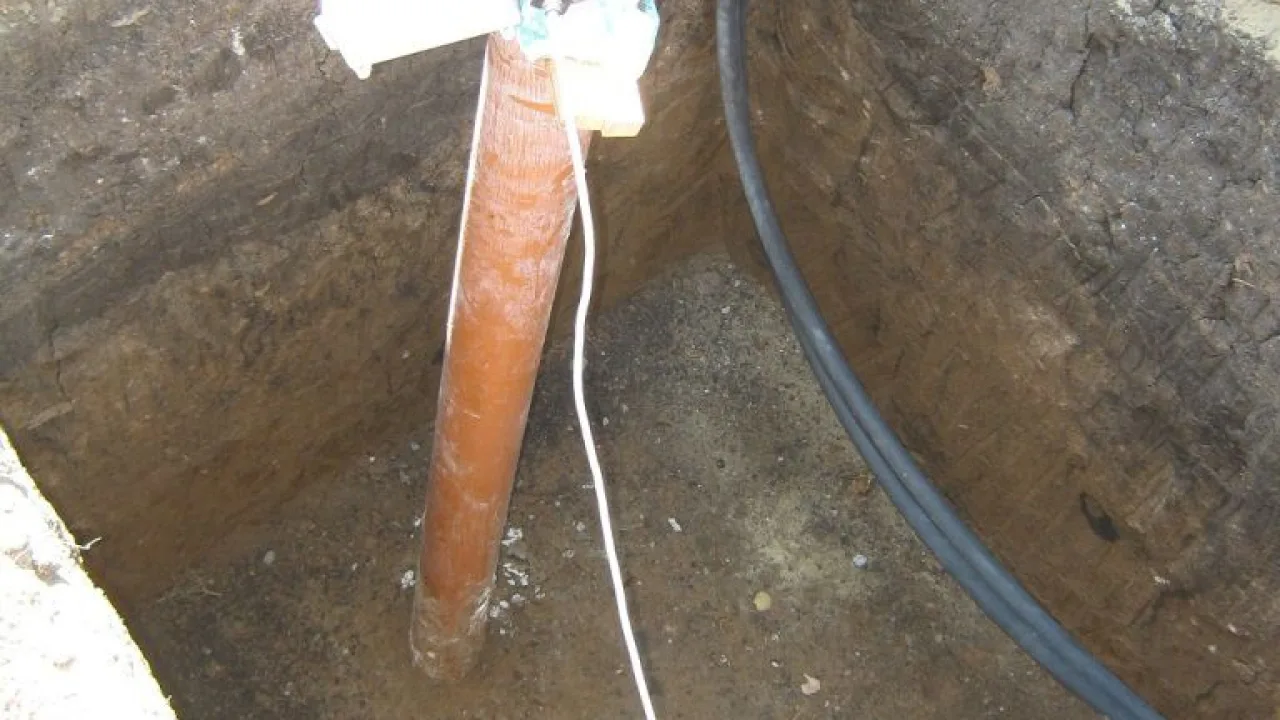

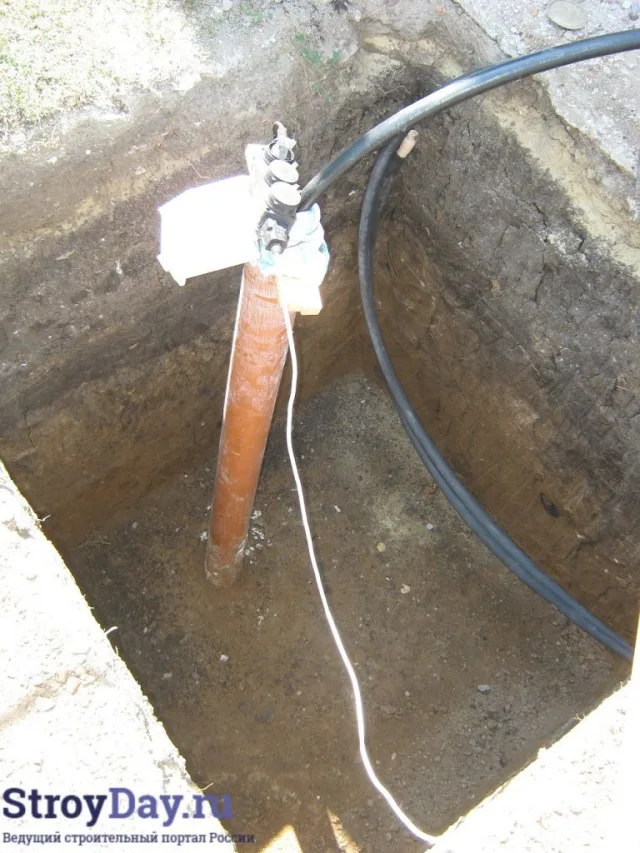

Фото 1. Прямоугольная яма
Фото 1. Прямоугольная яма

Уровень грунтовых вод очень низкий, поэтому достаточно было на дно насыпать песок и уложить полоски рубероида – для гидроизоляции кирпичных стенок колодца (см. фото 2).

Предварительно в колодец были введены две трубы ПНД диаметром 32 мм.  Пришлось откопать место старого ввода в дом местного водопровода, потому что это оказался наиболее удобный способ включения в водопроводную сеть дома. Труба просто разрезалась болгаркой и с помощью пресс-фитингов для полиэтиленовых труб были выведены в колодец два отрезка трубы.

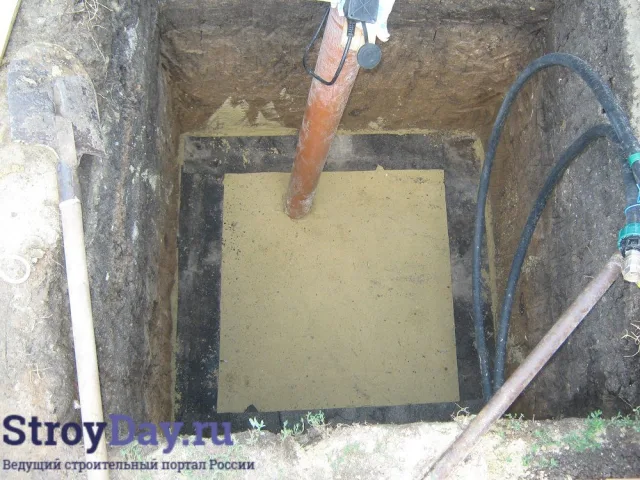

Фото 2. Засыпан песок, уложены полоски рубероида
Фото 2. Засыпан песок, уложены полоски рубероида

Теперь можно выкладывать стенки колодца (см. фото 3). Тут вроде всё просто. Замешиваем раствор для кладки – на ведро цемента берём четыре ведра песка (желательно крупный карьерный брать, на мелком песке раствор быстро «садится» — то есть разделяется на жидкую и густую части и его чаще приходится перемешивать), всё это перемешивается насухо в корыте и, добавляя воду, размешиваем до удобной консистенции. Можно добавить пару мастерков сухой глины – тогда раствор будет более пластичным и удобным в работе.

Дальше мастерок в одну руку, кирпич в другую – и процесс пошёл. Кирпичик к кирпичику, не спеша выкладываем стенки колодца. Особой ровности не требуется, но нужно постараться делать аккуратно.

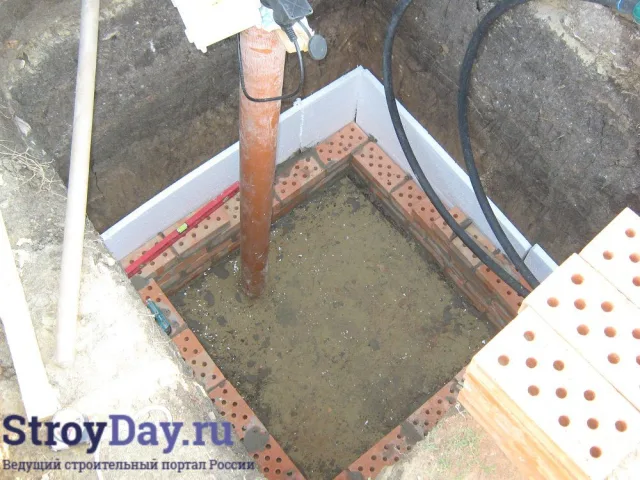

Фото 3. Выкладка стен колодца
Фото 3. Выкладка стен колодца

Так как зимы в деревне иногда бывают и малоснежные, то на всякий случай стенки колодца с наружных сторон было решено утеплить с помощью обычного строительного пенопласта толщиной 40 мм.

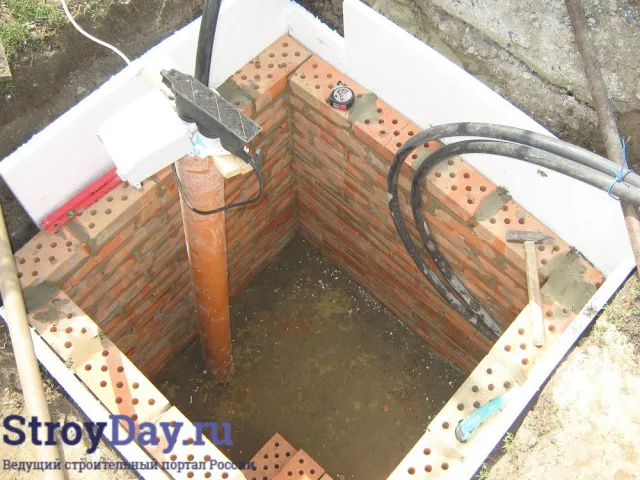

Фото 4. Стенки колодца утепляются пенопластом
Фото 4. Стенки колодца утепляются пенопластом

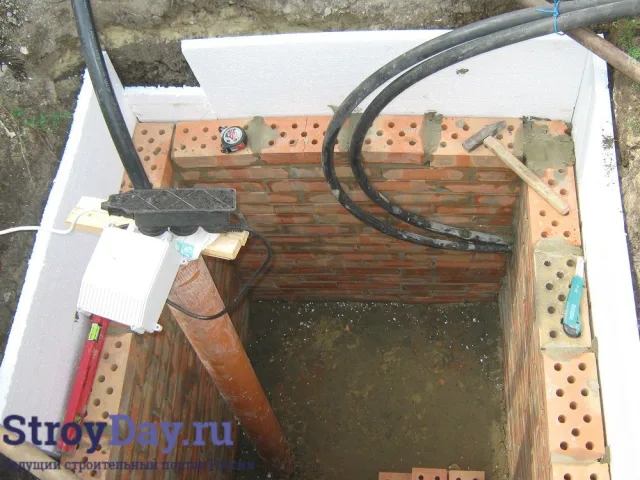

Фото 5. Процесс утепления стен колодца
Фото 5. Процесс утепления стен колодца

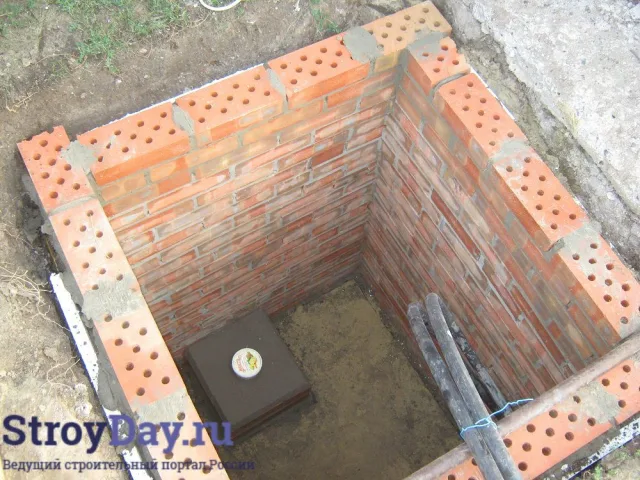

После того как стенки колодца выложены, можно обрезать обсадную трубу на уровне чуть выше дна колодца примерно на 15-20 см. Из кирпича в несколько рядов выложить оголовок скважины (см. фото 6 и 7).

Цены на кирпич

кирпич
Фото 6. Оголовок скважины
Фото 6. Оголовок скважины

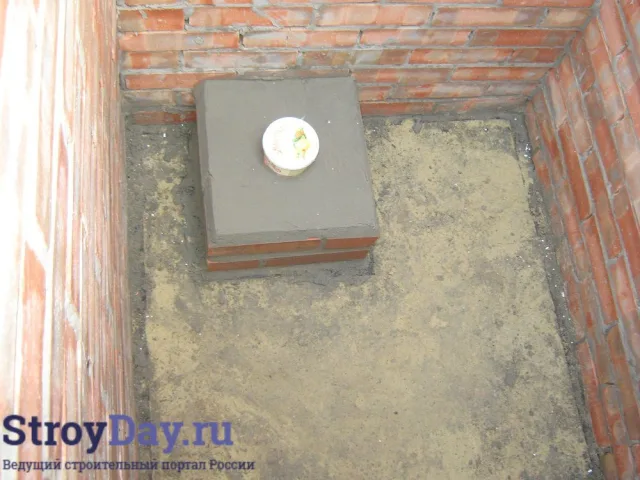

Фото 7. То же, но с другого ракурса
Фото 7. То же, но с другого ракурса

После этого можно залить верхнюю плиту колодца с установленным люком (см. фото 8).

Для этого нужно сделать опалубку. На вертикальных подпорках из брусков собирается деревянный щит, в нём вырезается отверстие под люк, устанавливается сам люк, укладывается арматура (или железные трубы, уголки – что найдётся под рукой) и укладывается всё раствором. Через 15-20 дней опалубку можно убирать и вытаскивать по частям через люк.

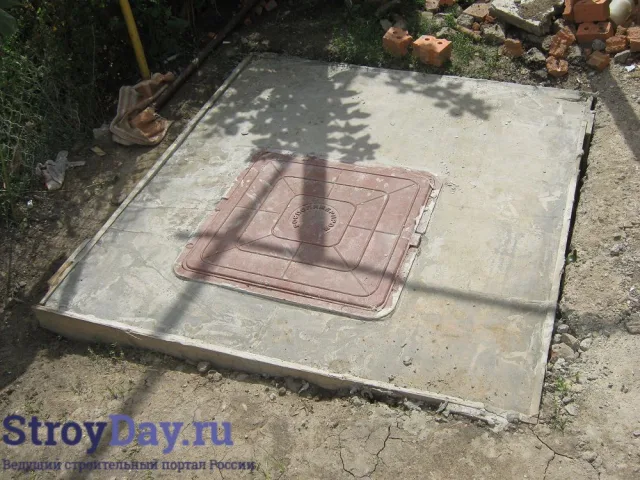

Фото 8. Верхняя плита колодца с установленным люком
Фото 8. Верхняя плита колодца с установленным люком

Теперь немного об автоматизации процесса включения насоса. Я противник центробежных насосов и сделанных на их основе насосных станций, потому как много раз они доказывали свою плохую работоспособность. Механические реле давления тоже вызывали много сомнений – слишком часто выходили из строя по разным причинам.

Поэтому было решено применить электронное реле давления. Очень удобная штука и требует минимум настроек. Устанавливается на трубу, выходящую от насоса. Включает насос по настроенному минимальному порогу давления и отключает по достижении максимального порога давления в водопроводной системе. Эти параметры выставляются простыми настройками.

Далее через латунный тройник был установлен гидроаккумулятор емкостью 50 л (см. фото 9). Тоже нужная штука – кто бы ни говорил, что он не нужен, если ставится электронное реле. Гидроаккумулятор уменьшает скачки давления в водопроводной системе  за счёт резиновой груши, накачанной воздухом. Кроме того, он создаёт некоторый запас воды в системе – если вам нужно просто набрать чайник воды или почистить зубы, то насос не будет для этого включаться, а используется запас воды из этого бака. Чем меньше частота включений – тем лучше.

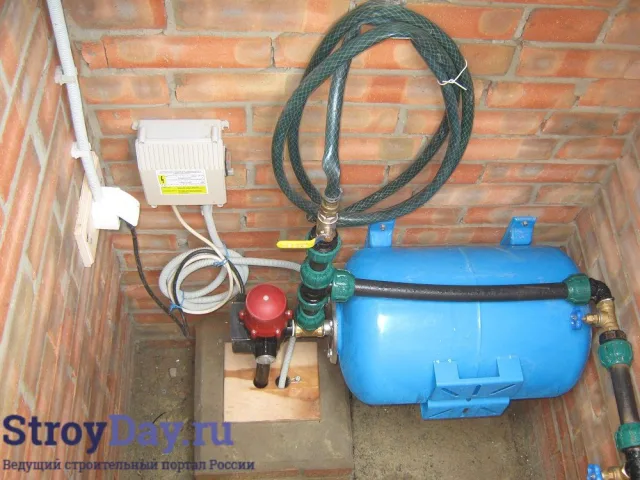

Фото 9. Гидроаккумулятор на 50 литров
Фото 9. Гидроаккумулятор на 50 литров

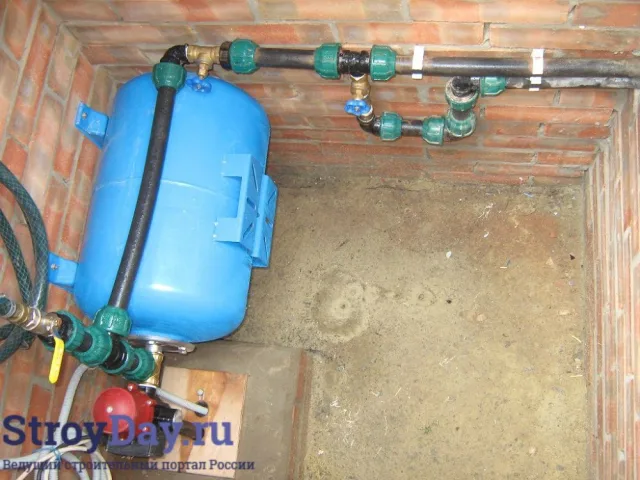

Все соединения были сделаны с помощью трубы ПНД диаметром 32 мм и пресс-фитингов. С помощью двух вентильных кранов и тройника труба от скважины врезается в водопроводную систему дома. Таким образом, можно пользоваться двумя источниками воды, перекрывая тот или другой кран (см. фото 10).

Оголовник скважины поменяли, конечно же – вместо временной фанерки был установлен нормальный герметичный оголовник заводского изготовления. Его задача – герметично закрыть обсадную трубу, чтобы внутрь скважины в случае чего не попала грунтовая вода. Ну и, кроме того, он хорош тем, что удобно крепить трос от насоса и трубу от насоса.

Цены на гидроаккумуляторы

гидроаккумулятор
Фото 10. С помощью двух вентильных кранов и тройника труба от скважины врезается в водопроводную систему дома
Фото 10. С помощью двух вентильных кранов и тройника труба от скважины врезается в водопроводную систему дома

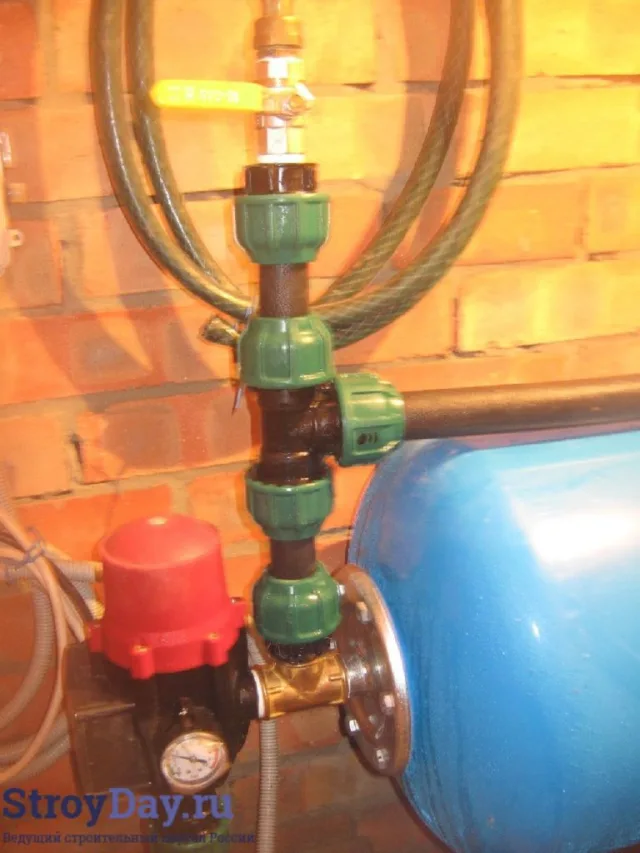

Желательно установить дополнительный отвод и сразу присоединить к нему шланг –  метра два-три (см. фото 11). Это нужно для возможной «промывки»  или «прокачки» скважины, потому что во время этого процесса из скважины выкачивается очень много воды в течение продолжительного времени и желательно, чтобы эта вода шла в обход фильтров домашнего водопровода.

Впоследствии с двух сторон тройника были установлены «американки» — разъёмные резьбовые соединения, с помощью которых можно легко снять либо электронное реле давления, либо гидроаккумулятор.

Фото 11. Дополнительный отвод
Фото 11. Дополнительный отвод

Трубы крепятся к стенкам колодца на пластиковые клипсы. Довольно удобно в этом месте установить механические и промежуточные фильтры с прозрачной колбой. В данном случае фильтр уже был установлен внутри дома. Кроме фильтра, есть возможность установки счётчика потреблённой воды.

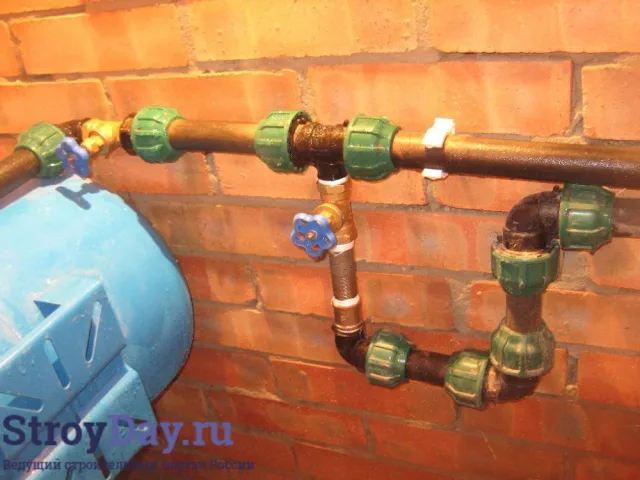

Фото 12. Для фиксации труб используются пластиковые клипсы
Фото 12. Для фиксации труб используются пластиковые клипсы

Если есть возможность, то можно ввести электрокабель в колодец – необходимо установить розетку для блока управления насосом и, возможно, освещение колодца – очень удобная штука. Необходимо использовать влагозащищенные выключатели и светильники, а также распределительные коробки. Если есть возможность, то необходимо выполнить электроснабжение насоса отдельной линией в главном распределительном щите и установить на эту линию устройство защитного отключения.

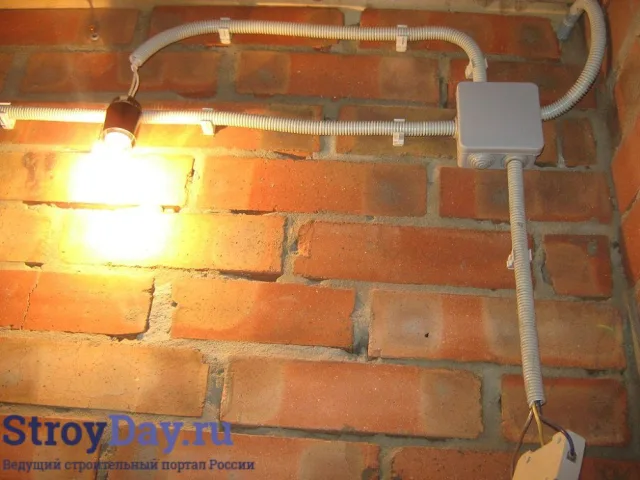

Фото 13. Освещение колодца
Фото 13. Освещение колодца

Собственно, на этом все работы можно считать завершёнными. Необходимо немного «поиграться» с настройками электронного реле – установить минимальный и максимальный пороги давления для срабатывания и отключения насоса.

При открывании любого крана в доме насос будет включаться не сразу, хотя вода будет идти – для этого и установлен гидроаккумулятор. В системе есть некоторый «запас» давления (например, 3 атм.) После того как давление снизится до нижнего порога, срабатывает электронное реле, включает блок управления насосом, который включает сам насос и подаёт воду в систему.

Если кран открыт на небольшую величину (намного меньшую, чем производительность насоса), то насос будет периодически включаться и отключаться. Но благодаря гидроаккумулятору, количество этих включений и выключений будет гораздо меньшим.

При закрытии крана насос будет некоторое время работать и продолжит «накачивать» воду в гидроаккумулятор и водопровод до максимального порога срабатывания электронного реле, после чего реле отключит блок управления и насос.
