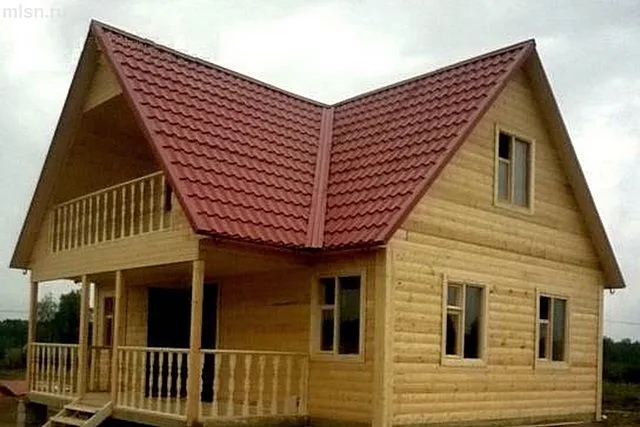

Калькулятор расчета площади кровли трехщипцовой крыши


Калькулятор расчета площади кровли трехщипцовой крыши

При самостоятельном проектировании трехщипцовой крыши и подготовке к ее монтажу необходимо заранее просчитать немало важных параметров, одним из которых является общая площадь создаваемой кровли. Важность точного значения площади – велика, так как придется планировать приобретение не только самого выбранного кровельного материала, но и гидроизоляционных и ветрозащитных мембран, термоизоляции, материалов для создания разреженной или сплошной обрешетки.

Калькулятор расчета площади кровли трехщипцовой крыши

Калькулятор расчета площади кровли трехщипцовой крыши

Казалось бы – ничего сложного, так как скаты крыши представляют собой обычные плоские геометрические фигуры, формулы расчета площадей которых известны еще со школьной скамьи. Однако, правила могут и подзабыться, а особенности непростой конструкции с пересечением плоскостей неопытного начинающего проектировщика способны поставить в тупик или вызвать ошибку. Чтобы упростить процесс вычислений – в помощь будет калькулятор расчета площади кровли трехщипцовой крыши.

Ниже будет приведен ряд необходимых пояснений

Калькулятор расчета площади кровли трехщипцовой крыши


Укажите запрашиваемые параметры и нажмите «РАССЧИТАТЬ ПЛОЩАДЬ ТРЕХЩИПЦОВОЙ КРЫШИ»

ОСНОВНОЕ ЗДАНИЕ
Длина здания М1, метров рис1
Ширина здания D1, метров рис2
Длина стропила с учетом удлинения на свес L1, метров рис3

ПРИСТРОЙКА
Длина пристройки М2, метров рис4
Ширина пристройки D2, метров рис5
Длина стропила с учетом удлинения на свес L2, метров рис6

ШИРИНА ПЛАНИРУЕМЫХ СВЕСОВ КРОВЛИ (от стены)
По линии карнизов Ск, метров рис7
По фронтону (щипцу) Сф, метров рис8

На чем строится расчет площади кровли?

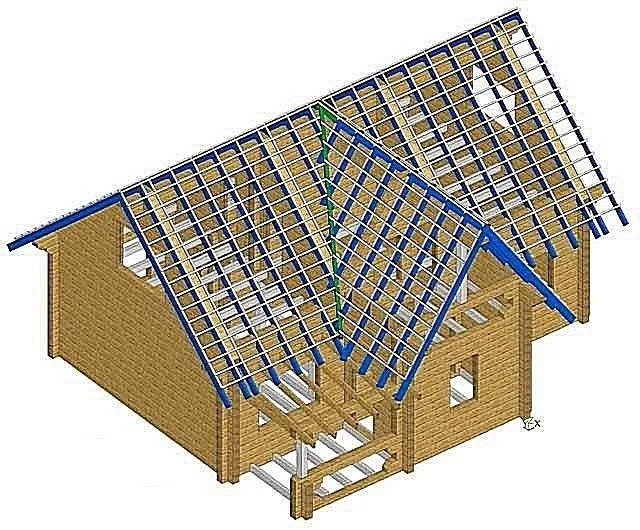

Кровля трехщипцовой крыши представляет собой совокупность прямоугольников, треугольников и трапеций.

Общая площадь кровли – это сумма площадей образующих ее прямоугольников, треугольников и трапеций.

Общая площадь кровли – это сумма площадей образующих ее прямоугольников, треугольников и трапеций.

Скаты основного здания – прямоугольные, но на одном из них «вырезан» треугольный участок, ограниченный накосными стропильными ногами. Над пристройкой скаты обычно трапециевидные, но в том случае, когда пристройки, по сути, нет, а дополнительный щипец (фронтон) создается лишь для образования мансардного окна, эти скаты становятся треугольными.

Итак, для внесения данных в калькулятор необходимо знать:

  • Общую длину и ширину основного здания – их несложно промерить.
  • Длину и ширину пристройки. Если пристройки, как таковой, нет, то длина указывается «0», а ширина – это ширина создаваемого щипца («кукушки»).

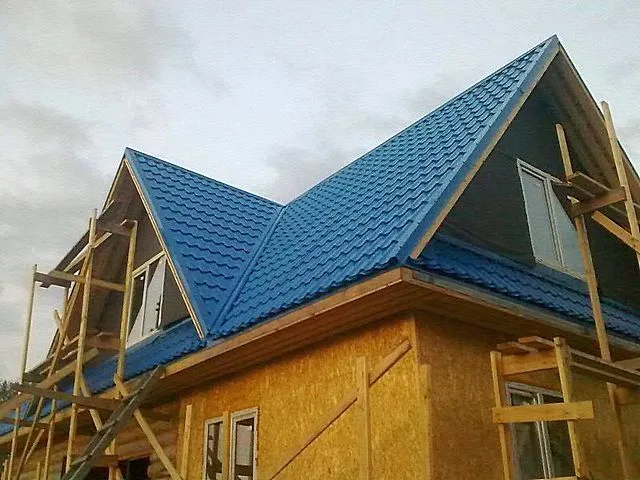

Самой пристройки может и не быть – дополнительный щипец (часто его называют «кукушкой») возводится лишь расширения полезной функциональности чердачного помещения

Самой пристройки может и не быть – дополнительный щипец (часто его называют «кукушкой») возводится лишь расширения полезной функциональности чердачного помещения

  • Длины основных стропил здания и пристройки. При этом учитывается и удлинение стропил на создание карнизного свеса.

2017-03-26_185432Откуда взять размер основных стропил с удлинением на карнизный свес?

Ничего сложного – если этот параметр полка неизвестен, то его можно быстро и точно вычислить. Для этого на портале размещены калькуляторы, один из которых предназначен для расчета длины основных стропильных ног, а второй – для определения необходимого удлинения стропил для формирования карнизного свеса.

Важно – для основного здания и для пристройки (дополнительного щипца) расчеты длины стропил проводятся отдельно, так как и угол уклона скатов, и размеры стропильной ноги при равной высоте конька могут различаться.

  • И, наконец, необходимо указать планируемую ширину карнизных и фронтонных свесов кровли. При этом имеется в виду их ширина в плане, то есть расстояние по горизонтали от поверхности стены до края свеса.

Все остальное калькулятор рассчитает сам. Точный результат будет выдан в квадратных метрах. Ну а при дальнейшей покупке кровельных и иных материалов уже можно и нужно будет заложить определенный запас – для разных типов покрытий он может существенно различаться.

многощипц&Многощипцовые крыши – как устроена их стропильная система?

Более подробно с устройством стропильной системы многощипцовой крыши, с порядком ее расчета и строительства, можно ознакомиться в специальной публикации нашего портала, к которой ведет рекомендуемая ссылка.
