«Сердцем» любой насосной станции является поверхностный самовсасывающий насос. Несмотря на широкий ассортимент представленных в продаже моделей, ни одна из них, практически, не может «похвастать» выдающимися способностями по всасыванию воды с больших глубин. Как правило, у поверхностных насосов такого типа граница возможностей пролегает примерно на уровне 8 метров. Модели с инжекторами или эжекторами – несколько «посильнее», и глубина всасывания может достигать 12 ÷15 метров.

Калькулятор расчета необходимой глубины всасывания для насосной станции

Калькулятор расчета необходимой глубины всасывания для насосной станции

При выборе насосной станции на это обстоятельство необходимо обращать особое внимание, чтобы не попасть в ситуацию, когда средства окажутся потраченными напрасно, и агрегат не будет справляться со своими функциями. Для оценки требуемых параметров можно использовать представленный ниже калькулятор расчета необходимой глубины всасывания для насосной станции.

Пояснения по его использованию будут приведены в текстовом части, ниже калькулятора.

Калькулятор расчета необходимой глубины всасывания для насосной станции


Укажите запрашиваемые значения и нажмите кнопку «Рассчитать необходимую глубину всасывания»
Разница высот между динамическим уровнем воды в источнике и планируемым местом установки насосной станции, метров 2016-08-17_220053, высот
2016-08-17_220053 даль
Параметры трубопровода от источника до насосной станции
(Горизонтальные участки из труб диаметром более 1 дюйма в расчет не принимаются)
ТРУБЫ Ø 1"
ТРУБЫ Ø ¾"

Как оценить необходимую глубину всасывания?

По правде говоря, этот калькулятор необходимо  рассматривать, скорее,  не в качестве критерия выбора необходимой насосной станции – потенциал большинства представленных в продаже моделей лежит в достаточно узком диапазоне от 7 до 10÷12 метров. А вот для оценки планируемого места установки этого насосного узла – такие расчеты просто необходимы.

Посмотрим на схему:

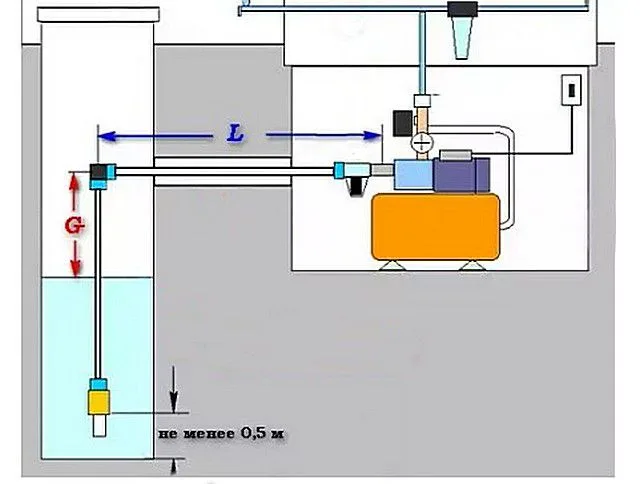

Примерная схема установки насосной станции при заборе воды из внешнего источника

Примерная схема установки насосной станции при заборе воды из внешнего источника

Определяющими величинами будут являться:

G – высота места установки станции относительно динамического уровня воды в источнике (колодце или скважине). Понятно, что насос должен справиться с подъемом на эту высоту. Динамический уровень своего источника относительно уровня земли хозяин должен знать, то есть подсчитать превышение насоса над зеркалом воды – не составит труда.

Но это еще не все.

Определенным гидравлическим сопротивлением обладают и горизонтальные участки трубопровода, проложенные от источника до места установки станции (L). Характерно, что на уровень этого сопротивления оказывают влияние и диаметр труб (чем он выше, тем свободнее протекает вода), и материал изготовления (в качественных пластиковых трубах сопротивление меньше, чем в стальных). Трубы диаметром свыше одного дюйма существенного влияния на падение давления в магистрали не оказывают, и их можно исключить из расчета.

Все эти зависимости учтены в алгоритме калькулятора.

Если значение необходимой высоты всасывания воды, рассчитанное для конкретных условий, превышает возможности представленных в продаже моделей, необходимо принимать какие-то меры технического плана – размещать насосную станцию максимально близко к источнику, прокладывать качественные пластиковые трубы большого диаметра и т.п.

Еще одним вариантом может являться использование погружного насоса, который будет перекачивать воду с глубины в аккумулирующий резервуар большого объема. А уже из него насосная станция станет обеспечивать корректную работу всей автономной системы домашнего водопровода.

Никогда не путайте глубину всасывания насосной станции с создаваемым ею напором. Хотя обе этих величины в паспорте изделия указываются в метрах, даже по номиналу разница между ними – чрезвычайно велика. Первый параметр показывает, с какой глубины насос сможет поднять воду, второй же – какое давление создаётся на выходе из насоса. Для расчета необходимого напора насосной станции на сайте есть отдельный калькулятор.

2016-08-17_231348Как можно встроить насосную станцию в систему домашнего водопровода?

Иногда жители квартир или домов, даже подключенных к центральному водопроводу, вынуждены прибегать к приобретению насосной станции. Причина – недостаточное давление в системе, не дающее нормально работать сантехнике и бытовым приборам. Подробнее об этом – в статье, посвященной насосам для повышения давления воды.
