Если необходимо подключить газовую плиту, лучше обратиться к мастерам своего дела. Разумеется, эта работа выполняется платно. Теоретически, можно произвести подключение газовой плиты своими руками. Данная статья содержит информацию об основных этапах подключения оборудования, но не является призывом к действию, так как любые манипуляции с газом опасны и должны выполняться профессиональными рабочими.

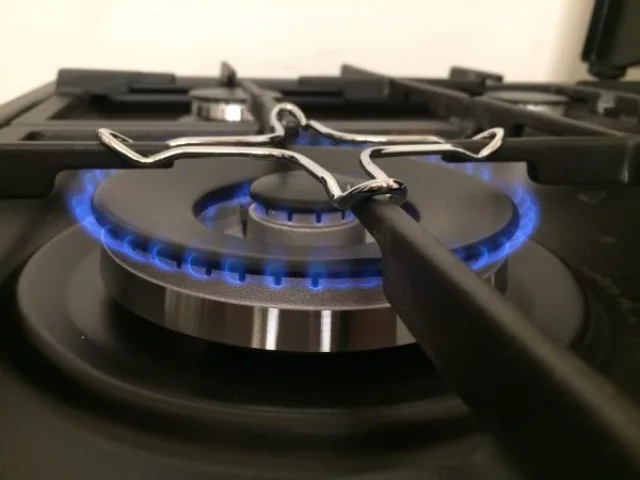

Подключение газовой плиты своими руками
Подключение газовой плиты своими руками

О чем говорят нормативные требования

Действующее законодательство РФ четко определило круг лиц, допущенных к выполнению работ.

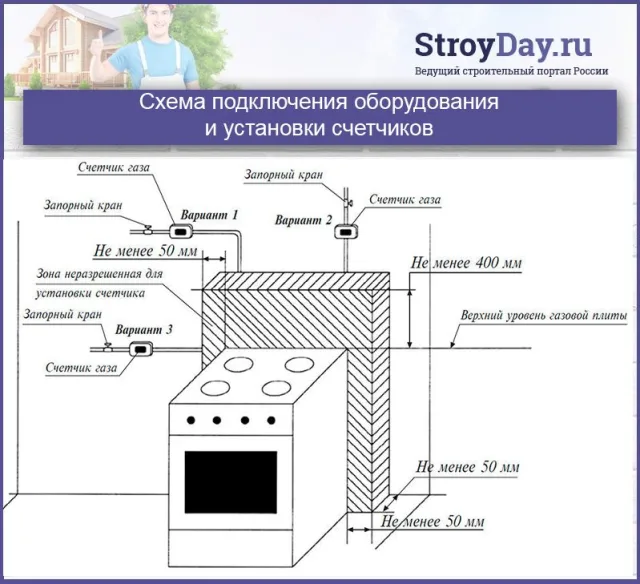

Схема подключения оборудования и установки счетчиков
Схема подключения оборудования
и установки счетчиков

Деятельность газовых служб напрямую распространяется на подключение оборудования, мероприятия по плановому и аварийному ремонту, по установке счетчиков и прочих манипуляций.

Обратите внимание! При и самостоятельном подключении плиты, ее эксплуатация возможна только после осмотра специалистом соединительных узлов с целью выявления утечки, и официального допуска оборудования в эксплуатацию.

Каждый газовый прибор проходить регистрацию в специализированной организации, чтобы в последующем он проходил плановый осмотр, гарантирующий безопасную эксплуатацию оборудования.

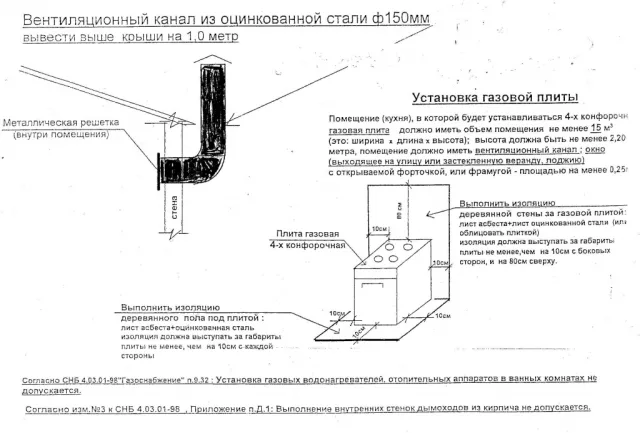

Требования к вентиляции помещения
Требования к вентиляции помещения

Безопасная работа с газовым оборудованием – что учесть

Техника безопасности при подключении оборудования, работающего на газу, заключается в выполнении следующих правил:

  • перед включением конфорки или духовки плиты, необходимо произвести визуальный осмотр оборудования, убедиться в его исправности и отсутствии утечки – об этом говорит специфический запах в помещении;
  • помещение кухни, где установлена газовая плита, оснащается вентиляционной вытяжкой;
  • если не предполагается эксплуатация устройства длительное время, то газовый кран перекрывают. При демонтаже плиты, трубу должны загерметизировать и опломбировать работники газовой службы.

В ассортименте магазинов представлено очень много моделей вытяжек различных типов и размеров. Есть из чего выбрать для конкретной кухни, с учетом особенностей ее планировки и кухонной мебели. Да и установить этот прибор самостоятельно – по силам большинству хороших хозяев, умеющих пользоваться базовым набором домашних инструментов. А в помощь будет специальная публикация, в которой как раз и рассматривается пошагово, как подключить вытяжку на кухне своими руками.

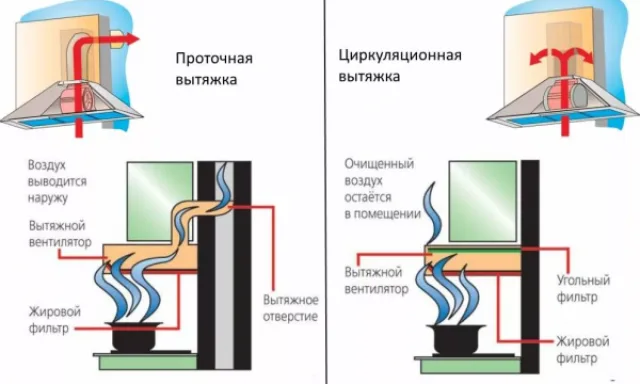

Виды вытяжек
Виды вытяжек

Существует ряд правил, которые следует соблюдать в процессе эксплуатации газовой плиты:

  • нельзя самостоятельно производить ремонт оборудования, не владея профессиональными навыками и знаниями;
  • нельзя самовольно менять конструкцию оборудования;
  • работа плиты должна происходить под контролем;
  • нельзя использовать плиту в качестве отопительного прибора, зажигая газ на конфорках;
  • необходимо ограничить доступ к плите маленьких детей и недееспособных членов семьи.

Документация

Процесс подключения и регистрации газового оборудования происходит на основания пакета документов, который собственник жилья предоставляет специалисту газовой службы. Сюда входят:

  • удостоверение личности собственника помещения (паспорт);
  • справка о составе семьи;
  • правоустанавливающие документы на жилое помещение;
  • техпаспорт жилого помещения;
  • документация на оборудование и счетчик;
  • книжка абонента;
  • квитанции по оплате;
  • договор о предоставлении услуги.
Необходимо предоставить пакет документов
Необходимо предоставить пакет документов

Где установить плиту

Пол под газовой плитой должен быть ровным, чтобы варочная панель располагалась строго горизонтальной плоскости – это положительно скажется на безопасности эксплуатации плиты и на качестве приготовления пищи.

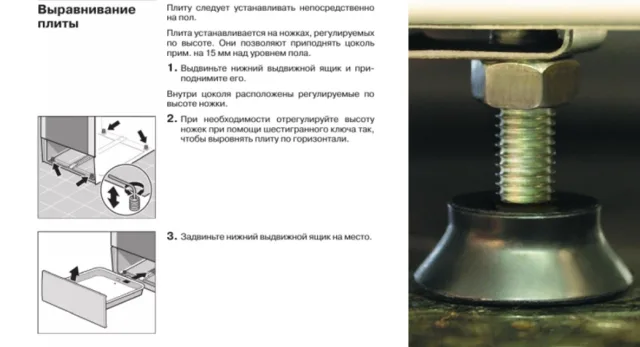

Правила выравнивания плиты по высоте
Правила выравнивания плиты по высоте

Большинство плит оснащаются ножками с функцией регулировки высоты. Это дает возможность установить оборудование и на и неровности основании.
Если пол кривой, а ножки не регулируется, то можно продолжить под них подкладку необходимой высоты из твердого материала – ДСП, плотного картона.

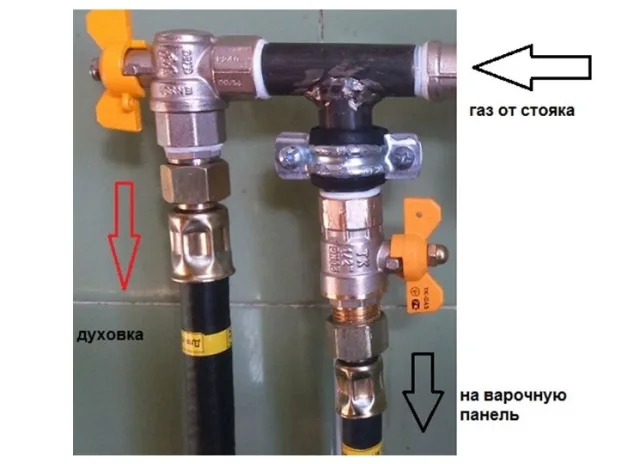

Краны должны быть исправны, легко поворачиваться и располагаться в свободном доступе для взрослого человека
Краны должны быть исправны, легко поворачиваться и располагаться в свободном доступе для взрослого человека

Второе, что следует предусмотреть – это свободный доступ к вентилям и соединительным узлам. Это позволит быстро принять меры по устранению неисправностей или протечки газа.

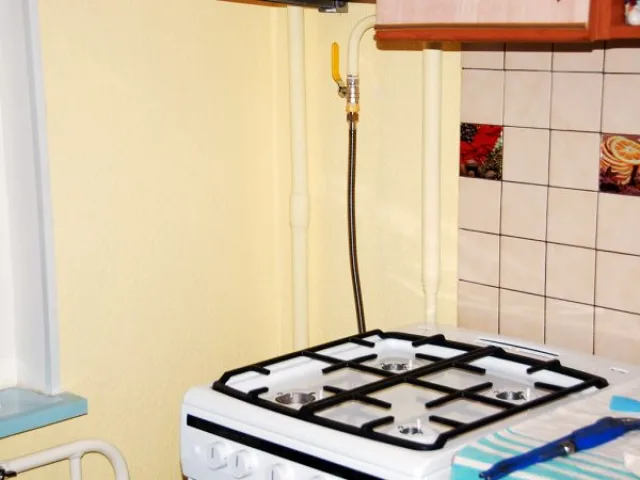

Расположение газового шланга
Расположение газового шланга

Третье правило заключается в правильном выборе места установки плиты. Для каждой модели производителем рекомендован зазор между задней стенкой плиты и стеной помещения. Размер промежутка указан в инструкции по эксплуатации прибора.

Инструменты

Чтобы выполнить самостоятельное подсоединение, помимо шланга и шарового крана, специально предназначенного для бытовых газовых систем, потребуется приобрести уплотнительный материал.

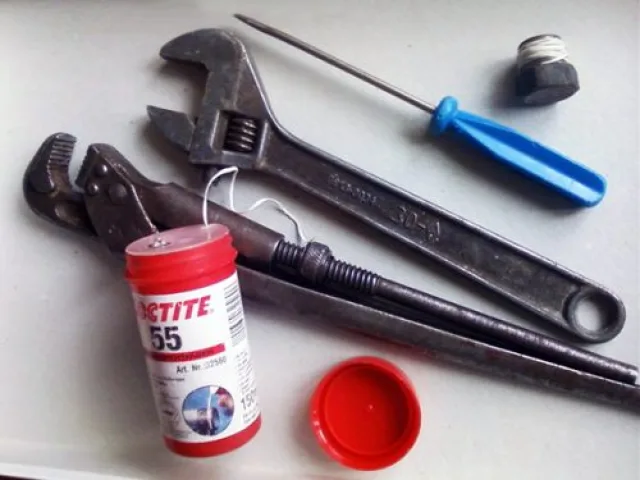

Набор инструментов
Набор инструментов

Также потребуется развести среднее-концентрированный мыльный раствор, что бы при помощи смоченной в нем кисточки, можно было поверить места соединений на герметичность и исключительно вероятность утечки газа.

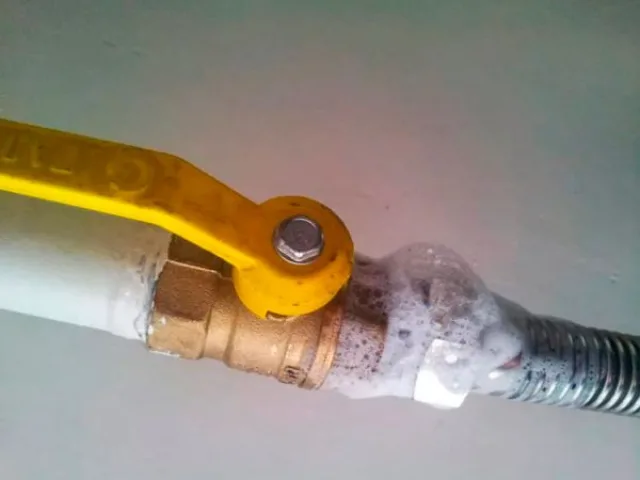

Проверка утечки
Проверка утечки

Главный элемент подключения – шланг, физические характеристики которого должны учитывать специфику его применения. Это должен быть сертифицированный товар, отвечающий требованиям, которые предъявляются к газовому оборудованию и сопутствующим элементам. Шланг должен быть прочным и гибким.

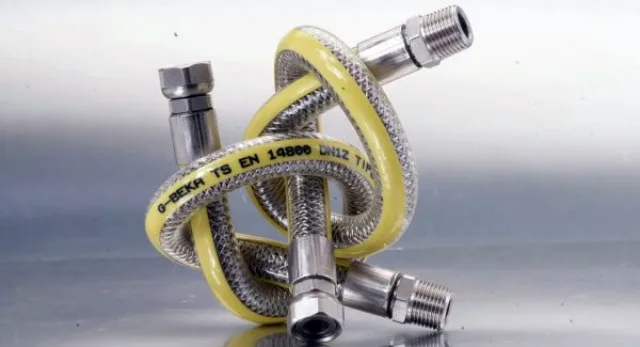

Сильфонный шланг
Сильфонный шланг

Рынок – не то место, где следует приобретать газовый шланг. Для этого есть специализированные магазины и фирменные пункты продаж, где можно получить квалифицированную консультацию о товаре и чек, гарантирующий обмен при обнаружении дефекта во время монтажа оборудования. Учитывая специфику условия эксплуатации, ясно, что не каждый шланг подойдет. Те, что предназначены для воды (с красной и синей отметкой) в газовой системе придет в негодность меньше, чем через месяц. Газовые шланги представлены в трех разновидностях. Важный показатель для всех видов заключается в гибкости и прочности изделия.

Лучший газовый шланг тот, на который есть сертификат. В нем должно быть четко прописан срок службы изделия и условия, при которых он эксплуатируется.

ПВХ шланг
ПВХ шланг

К наиболее востребованной разновидности относится резиновый шланг. Для него характерна высокая прочность, гибкость и доступная стоимость. Для его изготовления применяется вулканизированная резина.

Газовый переходник
Газовый переходник

Если резьба на подключение у плиты составляет 3/8′, то используют специальный переходник. При необходимости эту деталь приобретают в хозяйственном магазине.

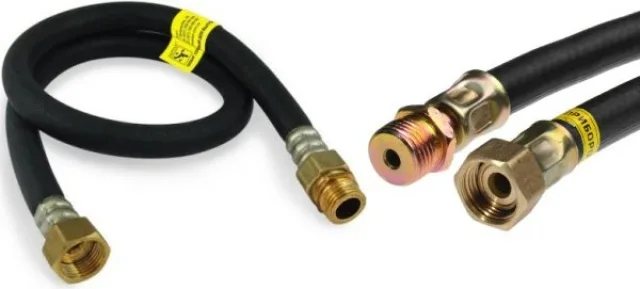

Резиновый шланг
Резиновый шланг

Гофрированная металлопластиковая трубка называется сильфонным шлангом. Для него характерны отличные эксплуатационные свойства – устойчив и перед интенсивным давлением и его перепадами, эластичен, оснащен прочной защитной оболочкой. Стоимость такого шланга выше, чем у других аналогов, но рекомендации работников газовой службы сводятся к применению именно этого типа шлангов для обеспечения качественного и безопасного подключения.

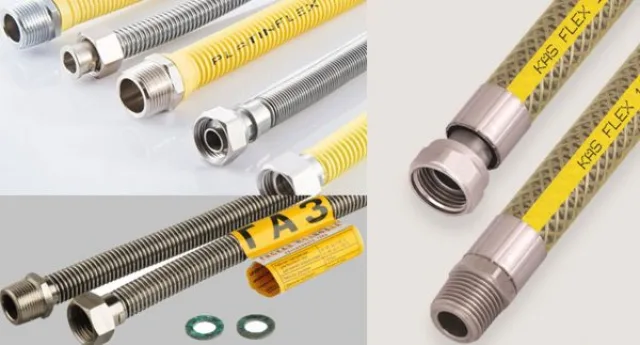

Сильфонный газовый шланг
Сильфонный газовый шланг

К соединительному газовому шлангу предъявляются особые требования:

  • длина шланга ограничена и не превышает 1,5 м;
  • нам всем протяжении шланг должен иметь одинаковый диаметр;
  • изделие должно быть ровным, без перекрученных участков;
  • изделие должно обладать долговечным сроком службы, подтвержденным сертификатами;
  • на поверхности изделия должны отсутствовать трещины, надрезы, подвеска и другие дефекты.

Обратите внимание! В процессе эксплуатации шланг должен располагаться вдали от жестких и острых углов, а также горючих материалов. Лучший вариант — свободное расположение позади плиты.

Металлическая труба в качестве элемента подключения применяется редко из-за высокой трудоемкости процесса и необходимости применения специализированного профессионального оборудования.

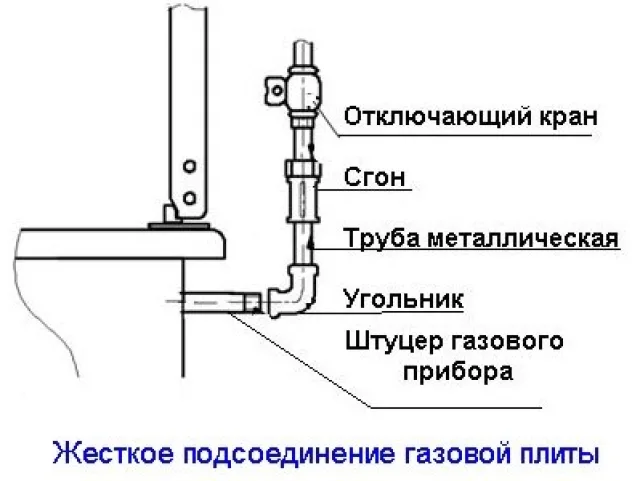

Принцип подключения при помощи трубы
Принцип подключения при помощи трубы

Герметизация системы

Исключить вероятность утечки в узлах подключения и обеспечить их герметичность позволяют специальные уплотнители.

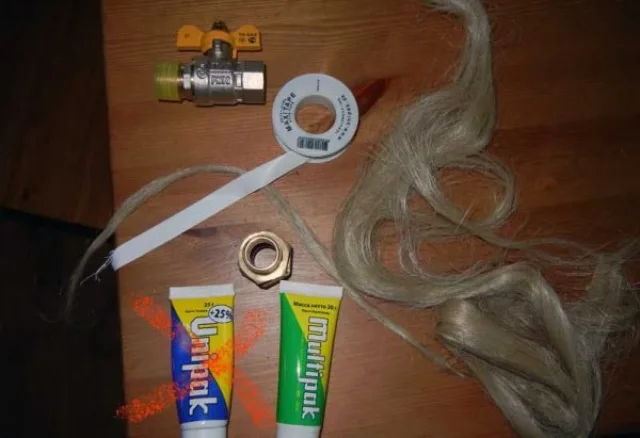

Виды материала для уплотнения стыка
Виды материала для уплотнения стыка

Локтайт 55 выпускается в виде уплотнительного волокна и является практичным, современным материалом, специально разработанным для коммуникаций разного уровня сложности. Резьбовой отрезок обматывают, создавая герметичное соединение и надежно фиксируя его в заданном положении.

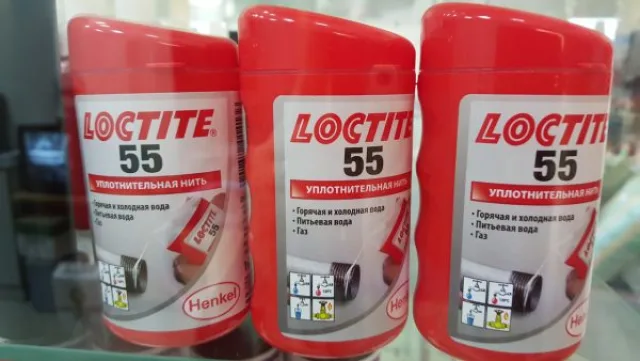

Локтайт 55
Локтайт 55

Вторая разновидность уплотнителя – ФУМ-лента. В продаже встречается три разновидности:

  • материал с маркировкой 1 имеет дополнительную вазелиновую смазку. Уплотнитель предназначен для эксплуатационных условий с агрессивной средой;
  • материал с маркировкой 2 без смазки применяется в условиях воздействия окислителей;
  • материал с маркировкой 3 – универсальный. Может применяться как в промышленных, так и в бытовых условиях. Выпускается в виде тонких нитей в пленке.
ФУМ лента
ФУМ лента

С помощью ФУМ-ленты трубные элементы прочно соединяются между собой и на протяжении долгих лет сохраняют герметичность системы.

Помимо этого, для герметизации коммуникационных систем используют паронитовые прокладки нужного диаметра из плоского композиционного уплотняющего прокладочного материала со слоистой структурой – паронита. В его состав входят асбест, каучук и порошковые наполнители. Материал обеспечивает качественную герметизацию фланцевых стыков.

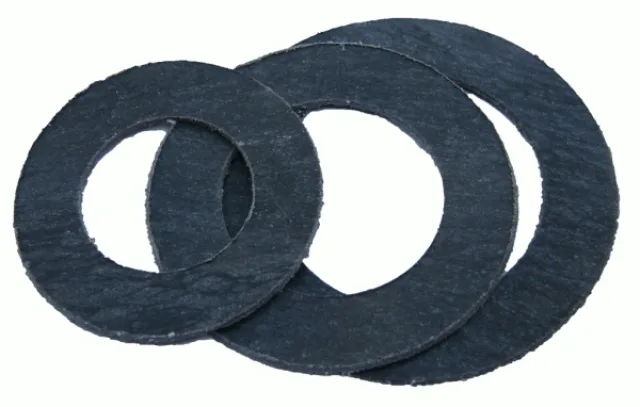

Паронитовая прокладка
Паронитовая прокладка

Демонтаж старого оборудования

Перед тем, как устанавливать новую плиту, необходимо убрать старую.

Последовательность действий такая:

  • перекрывают газ;
  • чтобы проверить герметичность крана, открывают конфорки и проверяют, чтобы газ не поступал. Заодно выпускают остатки газа из шланга;
  • снимают соединительный шланг;
  • плиту отсоединяют, когда удостоверились в отсутствии поступления газа из трубы.

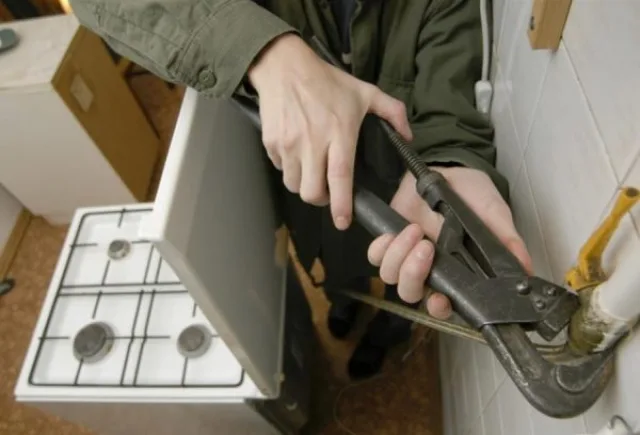

Демонтаж старой газовой плиты должен происходить с соблюдением мер предосторожности
Демонтаж старой газовой плиты должен происходить с соблюдением мер предосторожности

Обратите внимание! После того, как гибкий шланг отключен, в пустое отверстие трубы рекомендуется поместить влажную тряпку и зафиксировать ее ФУМ-лентой. Работы производить в хорошо проветриваемом помещении.

Основные элементы при подключении с помощью гибкого шланга
Основные элементы при подключении с помощью гибкого шланга

Процесс подключения

Таблица 1. Процесс подключения газовой плиты

ФотоОписание
Производят визуальный осмотр оборудования.
Осматривают место установки – пол должен быть ровным. Если он неровный, то плиту выравнивают при помощи регулировочных ножек.
Производим монтаж шланга через паронитовую прокладку.
Сначала шланг наживляют вручную.
Затем плотно затягивают при помощи инструмента.
Аналогичным способом фиксируют шланг к трубе плиты.
Конфорки освобождают от фиксирующих наклеек.
Открывают газ.
Проверяют работу конфорок.
Для исключения утечки газа и проверки герметичности стыка узел подсоединения обмыливают.
Мыльный раствор наносят и на точку подсоединения к плите.

Советы мастера

Подведя итог, можно выделить ряд правил, которых придерживаются опытные мастера:

  • доступ к местам стыковки шланга и вентилям должен быть свободным;
  • шланг должен располагаться за плитой свободно, не перегибаясь и не прижимаясь к стене;
  • шланг не подлежит окрашиванию, так как краска может повредить материал изделия и спровоцировать его растрескивание;
  • все работы производят при выключенном газе;
  • при необходимости заткнуть патрубок, используют влажную тряпку из плотной ткани;
  • по завершении работ обязательно производят обмыливание стыковочных узлов для выявления возможной протечки газа. Появление пузырей говорит о недостаточной герметичности узла.

Внимание! Если после подключения плиты в процессе проверки послышался шипящий звук и появился характерный запах, то необходимо открыть окна для проветривания помещения и пригласить сотрудников аварийной службы.

Большой популярностью на кухне пользуется встроенное оборудование.

Видео — Как установить и подключить газовую варочную панель
