Цоколь из кирпича на ленточный фундамент: устройство и поэтапная инструкция монтажа

Цоколь – это, по сути, та видимая часть здания, которая базируется на фундаменте и является своеобразным переходом от основания к стенам дома. Очевидно, что кроме несущей способности, то есть заложенного прочностного потенциала выдерживать всю нагрузку от расположенных выше конструкций, цоколь должен стойко переносить и все внешние воздействия, так как расположен в самом, пожалуй, уязвимом месте. В связи с этим любой материал, из которого будет выстраиваться эта часть здания, требует особого подхода при выборе, эффективной защиты при эксплуатации.

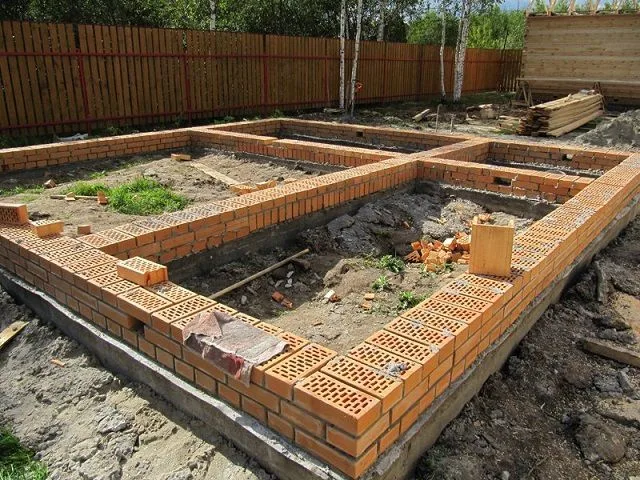

Цоколь из кирпича на ленточный фундамент
Цоколь из кирпича на ленточный фундамент

Цокольный пояс может возводиться из железобетона, бутового камня, строительных блоков или кирпича — все эти варианты требуют определенных трудозатрат. Цоколь из кирпича на ленточный фундамент при возведении частного дома достаточно часто выбирается из тех соображений, что такой материал обладает экологической чистотой (изготавливается из натуральных компонентов), доступностью, в том числе – ценовой, простотой, точнее – понятностью проведения строительства, низкой теплопроводностью и хорошими прочностными характеристиками (естественно, при выборе качественного кирпича).

Чтобы кирпичный цоколь на железобетонном основании получился надежным и прослужил долгие годы, не требуя никакого ремонта, работу по его возведению нужно выполнить с соблюдением целого ряда правил. И начнем с того, какой кирпич может для этих нужд применяться.

Материалы для возведения кирпичного цоколя

Какой кирпич нужен для цоколя?

Если планируется для поднятия цокольного пояса использовать кирпич, то первое, что необходимо сделать — это выбрать «правильный» и качественный материал, так как далеко не каждый пригоден для выкладки этой части строения.

Кирпич изготавливается из различного сырья и по разным технологиям, поэтому изделия могут различаться предназначением. Некоторые образцы подходят для внутренних перегородок, другие для наружных стен, третьи – для печей и каминов, четвертые – исключительно в качестве облицовочной отделки и так далее.

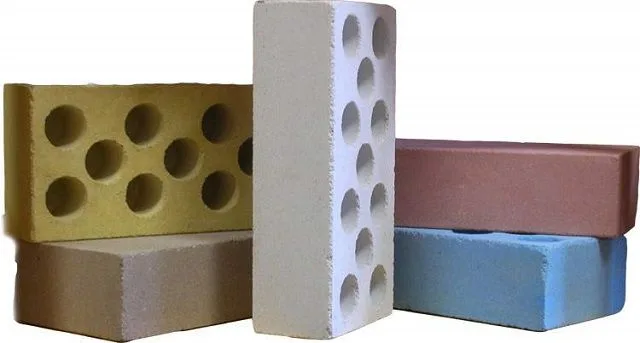

Очень правильные формы, приятная расцветка, заманчивая цена – но всё равно силикатный кирпич для цоколя не подойдет!
Очень правильные формы, приятная расцветка, заманчивая цена – но всё равно силикатный кирпич для цоколя не подойдет!
  • Силикатный кирпич обычно не используется при возведении цоколя, так как изделия не имеют достаточной прочности просто в силу специфики технологии изготовления и применяемых для этого материалов.

Силикатный кирпич широко применяется для возведения внутренних и внешних стен и перегородок, но вот для цоколя он подходит плохо, так как не отличается стойкостью к влаге. А уж чего-чего, но влаги в районе фундамента всегда бывает с избытком.

  • Керамический кирпич можно назвать наиболее подходящим материалом не только для постройки цоколя, но и для постройки или облицовки внешних стен дома. В промышленных масштабах производятся несколько разновидностей, например, строительный (рядовой) кирпич для возведения стен, и облицовочный, который хорошо подойдёт для декоративной отделки цоколя и выше расположенных поверхностей фасада.

Такой кирпич производят из специально подобранных сортов глины и кварцевого песка, и в процессе высокотемпературного обжига он получает необходимую прочность и защищенность от воздействия влаги.

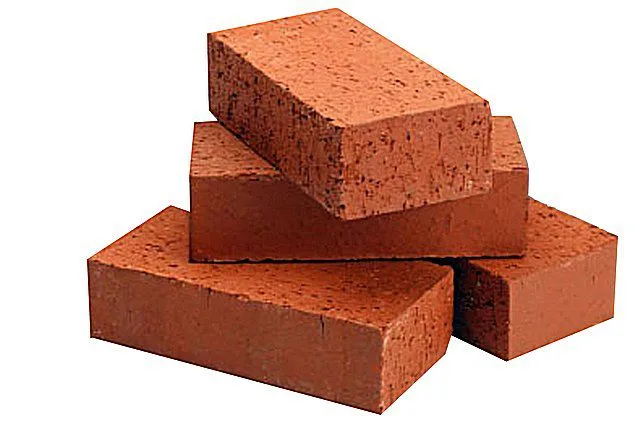

Для кладки цоколя оптимальным является красный керамический кирпич высокой марки прочности – не ниже М150
Для кладки цоколя оптимальным является красный керамический кирпич высокой марки прочности – не ниже М150

— Красный кирпич М-150 имеет довольно высокую прочность и вполне приемлемую цену. Однако, есть недостаток — пористая структура такого продукта легко впитывает влагу. Поэтому незащищенный кирпич быстро становится влажным, а при низких температурах промерзает и может дать трещины, отчего несущая конструкция будет ослаблена. Такие изделия способны выдержать 55÷60 зимних циклов. Чтобы после постройки дома сохранить материал в качественном состоянии необходимо (помимо гидроизоляции и утепления) предусмотреть защитную отделку цокольных стен – стойкой цементной штукатуркой или облицовочной плиткой.

— Красный кирпич М-250 более надежен, так как для изготовления используются пластичные сорта глины, которые приобретают необходимые качества после правильно проведенного обжига, и устойчивость готовых изделий к внешним агрессивным воздействиям — несравненно выше, а цоколь может даже не требовать защитной облицовки. Обычно кладка такого кирпича производится «под расшивку». Подобный материал рекомендовано использовать для возведения цоколей зданий в регионах с повышенной влажностью.

Маркировка говорит о прочности изделия – именно по ней кирпич выбирается для того или иного применения. А конкретно, числовой показатель говорит о допустимой нагрузке, которую способен выдержать кирпич без разрушения (выраженной в килограммах на квадратный сантиметр).

Например, кирпич, имеющий обозначение М-100, предназначен для возведения внутренних или наружных стен небольших одноэтажных домов, но для многоэтажных конструкций или цокольного пояса он никак не подойдет. Для этих целей в основном используется продукция, маркированная М-200 и М-300, так как такие изделия рассчитаны на высокую нагрузку и выраженную стойкость к влаге.

Кроме марки прочности, кирпич различается маркой морозоустойчивости. Она обозначается буквенным символом F и числовым показателем, говорящем о гарантированном количестве циклов глубокой заморозки и оттаивания, которое выдержит материал без потери своих характеристик. Естественно, что для цоколя чем этот показатель выше – тем лучше.

Различается керамический кирпич своими размерами и структурным строением.

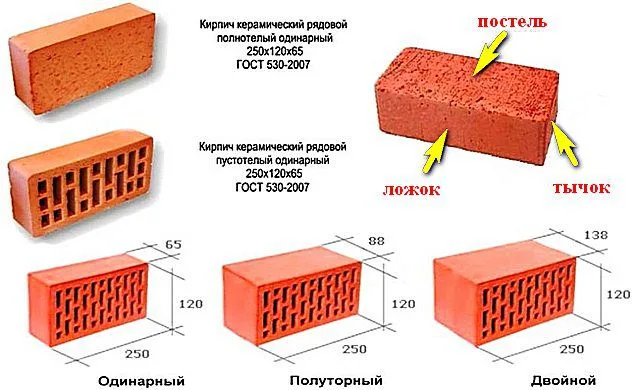

Линейные параметры керамических рядовых кирпичей, применяемых для кладки цоколя
Линейные параметры керамических рядовых кирпичей, применяемых для кладки цоколя

По геометрическим размерам кирпич подразделяют на рядовой одинарный, полуторный и двойной – линейные параметры показаны на иллюстрации. (Речь в данном случае не идет об облицовочном кирпиче – там масса разнообразных отечественных и зарубежных стандартов, а также и вообще нестандартных вариантов).

Кроме того, керамический кирпич подразделяют на полнотелый и пустотелый (пустотный).

— Полнотелый кирпич имеет сплошную структуру материала, то есть и повышенную общую плотность, что влечет возрастание его теплопроводности. Он отличается высокой прочностью, используется для постройки несущих конструкций дома, в том числе и цоколя, и для внутренних стен и перегородок, но кладка из него потребует более тщательного утепления стен.

— Пустотелыми называют изделия, имеющие в своем строении различное количество несквозных или сквозных отверстий прямоугольной или круглой формы. Этот тип кирпича обладает более низкой теплопроводностью, поэтому часто применяется для возведения наружных стен. Кроме того, общая плотность такого материала – заметно ниже, что позволяет снизить массу строительных конструкций, облегчить задачи транспортировки и проведения кладки.

Пустотелый керамический кирпич может подойти для возведения цоколя небольших одноэтажных домов. А вот для более высоких строений лучше использовать полнотелые изделия, так как они имеют более высокую стойкость к большим нагрузкам.

Кстати, всегда необходимо знакомиться с техническими характеристикам приобретаемого кирпича. Пустотелые изделия также бывают разными – процент «пустотности» в них может колебаться от 12÷13% до 40-50%, соответственно, весьма широко варьируются и показатели допустимой нагрузки. То есть следует выбирать «золотую середину», чтобы получить возможные «преференции» от уменьшенной массы и теплопроводности цоколя, но вместе с тем – без потери необходимого показателя прочности на сжатие.

Расчет количества кирпича

При планировании возведения цоколя, с учетом необходимой его толщины, длины и высоты, обычно производится и расчет количества кирпича, которое потребуется для этих целей. Понятно, что подобные вычисления целесообразно выполнять заранее, чтобы включить полученные данные в составляемую смету и узнать сумму, требуемую для приобретения строительного материала.

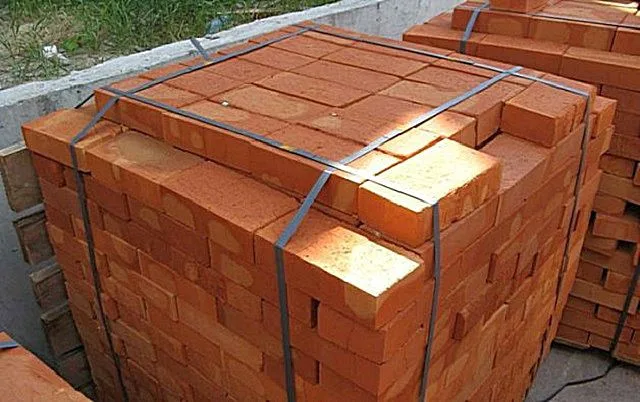

Чтобы заранее приобрести необходимое количество кирпича для цоколя, потребуется выполнить некоторые несложные расчеты
Чтобы заранее приобрести необходимое количество кирпича для цоколя, потребуется выполнить некоторые несложные расчеты

Толщина и высота цоколя, как правило, кратны линейным размерам кирпича. При расчетах нужно учитывать не только выше названные параметры, но и толщину швов между кирпичами кладки, которая обычно составляет 10 мм. То есть, чтобы просчитать количество кирпичей с учетом швов, следует к длине, ширине и высоте изделия прибавить еще и толщину шва. В результате, например, получатся следующие габариты одинарного рядового кирпича: 260×130×75 мм (сюда же входит и толщина слоя армирующей сетки, если она используется).

Несколько слов по толщине цоколя. При кирпичной кладке обычно оперируют понятиями, связанными с кратностью целых кирпичей или их половинок: «в полкирпича», «в кирпич», «в полтора кирпича» и т.д. Зная линейные параметры кирпича, добавив к ним толщину швов, несложно получить «чистое» значение толщины кладки. Впрочем, это хорошо показано, с проставленными размерами, на иллюстрации ниже.

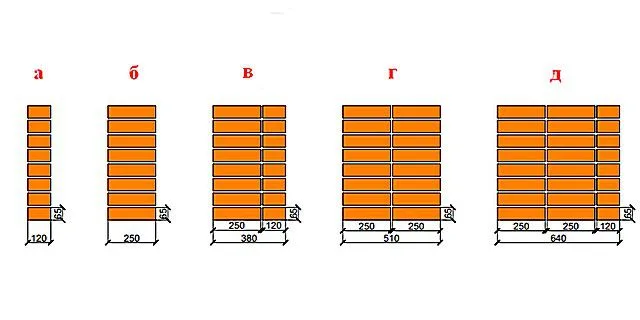

Толщины кирпичных кладок
Толщины кирпичных кладок

а – «в полкирпича». (На практике при строительстве цоколей кладка в полкирпича обычно не используется – как слишком тонкая и неустойчивая). Толщина (здесь и далее – без наружной отделки) – 120 мм

б – «в кирпич». Толщина – 250 мм.

в – «в полтора кирпича». Толщина – 380 мм.

г – «в два кирпича». Толщина – 510 мм.

д – «в 2,5 кирпича». Толщина – 640 мм.

Так как существуют и другие стандартные размеры рядового кирпича (кроме одинарного – полуторный или двойной — по высоте), расчет необходимого количества может производиться только после того, как будет определен тип приобретаемого материала.

В таблице, расположенной ниже, представлен усредненный расчет количества кирпича на 1 квадратный метр кладки:

Толщина кладки в «кирпичах»Толщина кладки в ммТип кирпичаКоличество кирпичей на 1 м² кладки, штук
- без учета швов- с учетом швов
«В полкирпича»120Одинарный6151
Полуторный4539
Двойной3026
«В один кирпич»250Одинарный128102
Полуторный9578
Двойной6052
«В полтора кирпича»380Одинарный189153
Полуторный140117
Двойной9078
«В два кирпича»510Одинарный256204
Полуторный190156
Двойной120104
«В два с половиной кирпича»640Одинарный317255
Полуторный235195
Двойной150130

Чаще всего подсчеты производятся индивидуально для каждой конкретной постройки, с учетом всех перечисленных выше параметров. При этом рекомендуется после подсчета кирпичей прибавить к результату определённый запас, от 5 до 15%, в зависимости от степени мастерства строителя и  от качества приобретаемого материала. Такую меру предпринимают обычно с любым строительным материалом: запас никогда не помещает, а вот нехватка в самый ненужный момент – затормозит процесс работы.

Облегчим читателю задачу – ниже размещен удобный онлайн-калькулятор, который быстро и точно проведет необходимые расчеты.

Калькулятор расчета количества кирпича для возведения цоколя

Перейти к расчётам


Укажите запрашиваемые значения и нажмите «РАССЧИТАТЬ КОЛИЧЕСТВО КИРПИЧА»
Суммарная длина цоколя (по внешнему краю), метров 2017-04-22_22254611111
Количество внешних углов цоколя 2017-04-22_223021222
Количество внутренних углов цоколя2017-04-22_2231542554
Толщина кирпичной кладки цоколя
Высота кладки цоколя Н, метроввысооор
Какой кирпич будет использоваться?
Принимать в расчет необходимый запас?

Несколько пояснений по проведению расчетов:

  • Длина цоколя указывается суммарная (в том числе — и с внутренними перемычками, если они будут выкладываться кирпичом). Длина цоколя по периметру здания принимается по ВНЕШНЕЙ стороне.
  • Количество внешних и внутренних углов цоколя требуется для внесения необходимых поправок в вычисление общего объема кирпичной кладки. В поле ввода внешних углов также добавляются участки примыкания или пересечения стенок кладки.
  • Расчет производится исходя из выбранного типа кирпича с учетом толщины швов в 10 мм.
  • Предоставляется возможность самостоятельно выбрать необходимый процент «резерва» материала.

Раствор для кладки цоколя

Важнейшую роль для прочности стен цоколя играет подготовка кладочного раствора, так как от него зависит надежность скрепления между собой кирпичей в кладке. Мастера рекомендуют для изготовления раствора использовать портландцемент марок 300, 400 или 500, мелкозернистый песок и известь. Иногда в его состав добавляется небольшое количество глины. Раствор для кладки должен быть пластичным и однородным, и чтобы добиться подобных свойств, песок, используемый для изготовления рабочего состава, необходимо обязательно просеять через мелкоячеистое строительное сито.

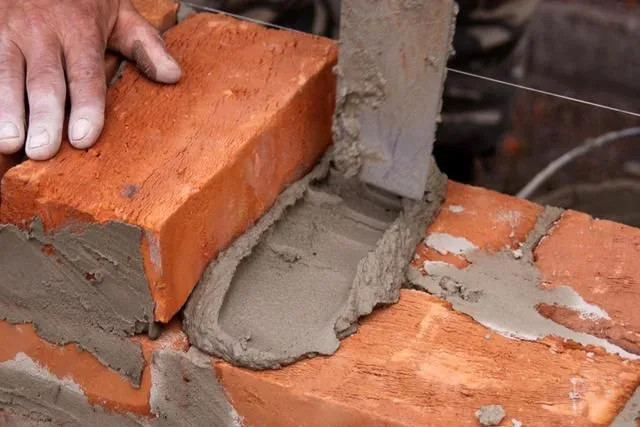

Важнейшим условием долговечности и прочности кирпичного цоколя является качественный кладочный раствор
Важнейшим условием долговечности и прочности кирпичного цоколя является качественный кладочный раствор

Раствор замешивается с помощью строительного миксера, или специальной насадки, установленной на электрическую дрель.

Немаловажным моментом в составлении кладочного раствора является влажность грунта на участке строительства. А при определении марки раствора обычно следуют правилу, что в качественной кладке все ее составляющие должны иметь примерно одинаковую марочную прочность. Впрочем, практикой доказано, что при благоприятных условиях эксплуатации здания для кирпичного цоколя бывает достаточно кладочного раствора М-75 или М-100.

Таблица пропорций цементно-песчаного раствора (цемент : песок), пригодного для проведения кладки фундамента и цоколя на влажных грунтах:

Марка цементаМарка раствора (кгс/см²)
М50М75М100М150М200
ПЦ-3001:51:41:31:4-
ПЦ-4001:61:5,51:4,51:31:2,5
ПЦ-5001:71:61:5,51:2,51:3

Таблица пропорций цементно-известкового раствора (цемент : известь : песок), пригодного для возведения фундаментов и цоколей на маловлажном грунте:

Марка цементаМарка раствора (кгс/см²)
М50М75М100М150М200
ПЦ-3001:0,6:61:0,3:41:0,2:3,51:0,1:2,5-
ПЦ-4001:0,9:81:5,5:51:4:4,51:0,2:31:0,1:2,5
ПЦ-500-1:0,8:71:0,5:5,51:0,3:41:0,2:3

Особенности обустройства кирпичного цоколя

Несколько начальных рекомендаций

Прежде чем приступать к кладочным работам, необходимо ознакомиться с некоторыми нюансами их планирования и выполнения:

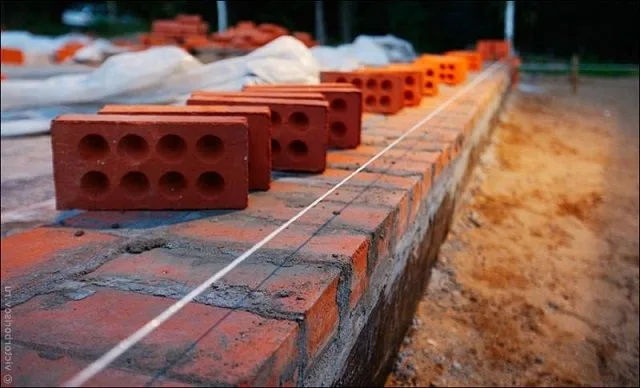

Ширина цоколя напрямую зависит от особенностей и материала возведения стен будущего дома
Ширина цоколя напрямую зависит от особенностей и материала возведения стен будущего дома
  • Если для цокольного пояса в качестве строительного материала выбирается кирпич, то первым шагом нужно определиться с толщиной этой части строения. Этот параметр будет напрямую зависеть от материала, из которого будут возводиться стены, и общих габаритов строения. Например, для деревянных стен толщина кирпичного цоколя должна составлять не менее 250÷300 мм, то есть в один или полтора кирпича, а для кирпичного здания — 500 и более миллиметров, то есть в два кирпича и больше.

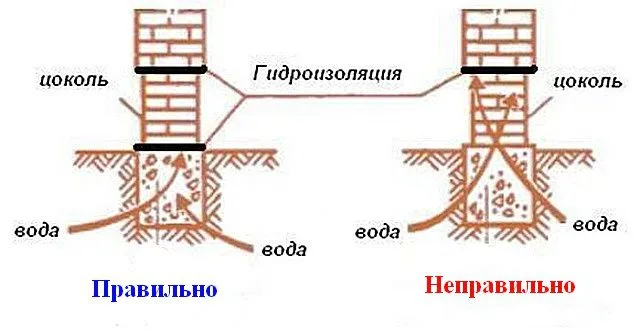

Кирпичный цоколь должен «отсекаться» гидроизоляцией и от фундаментной ленты, и от возводимых на нем стен
Кирпичный цоколь должен «отсекаться» гидроизоляцией и от фундаментной ленты, и от возводимых на нем стен
  • Кирпичная кладка цоколя обязательно производится на слой гидроизоляции, уложенный на поверхность ленточного фундамента — он защитит кирпич от капиллярного проникновения почвенной влаги. В качестве гидроизоляционного материала чаще всего используется качественный рубероид, но иногда его заменяют обмазочными составами на битумной основе, которые наносятся слоем толщиной в 1,5÷2 мм. Но рулонный материал в два слоя – будет намного надежнее (да и проще).
  • Кирпич кладут плашмя, то есть на постель, так, чтобы каждый последующий верхний ряд кладки перекрывал швы нижнего ряда. Кладка производится по натянутому вдоль стены цоколя шнуру. Кроме этого, контроль за ровностью каждого ряда обязательно производится с помощью строительного уровня.
  • Из какого бы материала впоследствии ни возводились стены здания, кирпичный цоколь может  отличаться от них толщиной. Возможны несколько вариантов:

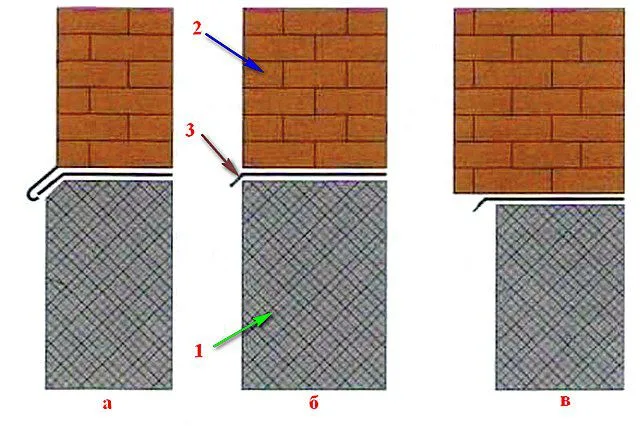

Варианты взаимоотношения толщин цоколя и возводимой на его базе стены
Варианты взаимоотношения толщин цоколя и возводимой на его базе стены

а – Цоколь (поз. 1) может быть шире стены здания (поз. 2), и ступенью выступать снаружи за ее пределы.

б – Стена и цоколь имеют равную толщину.

в – «Западающий» цоколь, толщина которого меньшее толщины стены.

В зависимости от выбранного варианта будет зависеть конструкция металлического отлива (поз. 3), который устанавливается между цоколем и стеной, и служит для защиты цоколя от прямого попадания стекающей сверху воды.

Кладка кирпичного цоколя

После обязательного настила и закрепления на поверхности ленточного фундамента гидроизоляционного материала, можно переходить к разметке цокольной кладки.

Цены на керамический кирпич

керамический кирпич

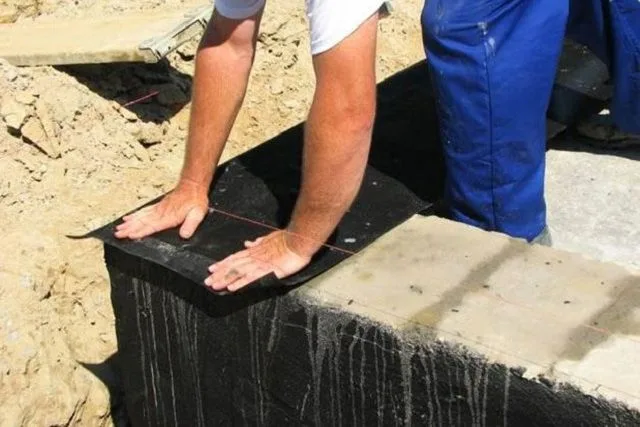

Обязательное условие – надежная гидроизоляция поверхности фундаментной ленты перед началом кладки кирпичного цоколя
Обязательное условие – надежная гидроизоляция поверхности фундаментной ленты перед началом кладки кирпичного цоколя

В  процесс разметки обязательно входит дополнительная проверка диагоналей фундамента – они измеряются с помощью рулетки и должны иметь одинаковую длину, иначе возводимое строение может получиться перекошенным. Если окажется, что диагонали не совпадают по размерам, то придется выправлять их именно с помощью кладки цоколя, и нужно заметить, что сделать это будет не так уж и просто.

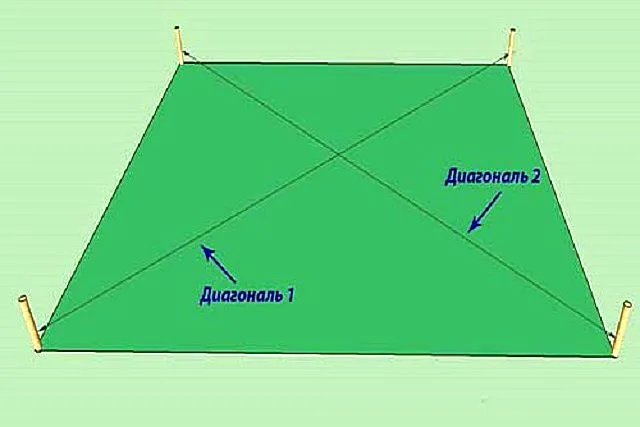

Обязательно еще раз промерьте диагонали фундамента – еще есть шанс исправить ранее допущенную ошибку кирпичной кладкой цоколя
Обязательно еще раз промерьте диагонали фундамента – еще есть шанс исправить ранее допущенную ошибку кирпичной кладкой цоколя

Для этого придется на горизонтальной поверхности фундамента делать разметку кладки цокольного пояса, вымерев расположение его диагоналей, начиная от внешних углов основы, расположенных по одной ее стороне. Найденные точки нужно обязательно отметить, используя обычный мел, а затем соединить их линиями. В качестве линейки можно использовать ровную рейку или разметочный мелованный шнур.

Многие мастера начинают кладку цоколя именно с его углов, таким образом, упрощая дальнейший процесс выведения идеально ровных стен.

Выбрав такой вариант кладки, первый ряд начинают с формирования одного из углов, от которого полностью первый ряд выводится только до соседнего угла, где также с высокой точностью размечается поворот в 90 градусов. Далее, намечаются подобным образом и остальные углы (с точным промером диагоналей между ними). Ну а затем будет подниматься последовательно полностью стены, расположенные между этими углами.

Чтобы кладка не имела наклона вперед или в сторону, по выкладываемым углам, начиная от первого ряда, задающего направление по горизонтали, устанавливаются и прочно закрепляются идеально по отвесу металлические вертикальные уголки. Этим вспомогательным приспособлениям обычно задается высота будущего цоколя, и на них делается разметка уровней каждого из рядов с учетом шва между ними.

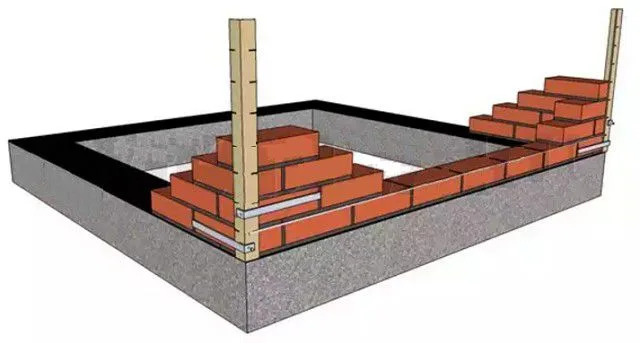

Вспомогательные вертикальные стойки по углам цоколя существенно упростят процесс ровной кладки кирпичных стенок
Вспомогательные вертикальные стойки по углам цоколя существенно упростят процесс ровной кладки кирпичных стенок

Эти ориентиры значительно упростят процесс кладки, особенно тем мастерам, которые не обладают еще большим опытом в этом ремесле. По разметкам на противоположные уголки натягивается шнур, с ориентиром на который и будет производиться укладка кирпича. После готовности выложенного ряда, шнур поднимается на следующую отметку, показывающую высоту очередного ряда – и так до самого верха стенки цоколя. Такие приспособления, кстати, помогут контролировать толщину швов между рядами. Но как бы то ни было, использование подобных «средств малой механизации» никак не снимает с мастера обязанность контролировать каждый ряд кладки строительным уровнем.

После того как одна стена цоколя будет готова, вертикальный уголок с одного из готовых углов постройки снимается и переставляется на тот, что находится от него по диагонали, и процесс кладки продолжается. И так далее, пока не будут выложены все стенки.

Несколько слов необходимо сказать о том, как укладывается кирпич, в зависимости от толщины стены и перевязки его по углам строения.

Кирпич при выкладке первого ряда может укладываться вдоль линии фундамента или поперек, то есть ложком или тычком наружу. Второй вариант выбирается в том случае, если стена будет иметь толщину в один или полтора кирпича. (Названия сторон кирпича показаны на иллюстрации выше по тексту).

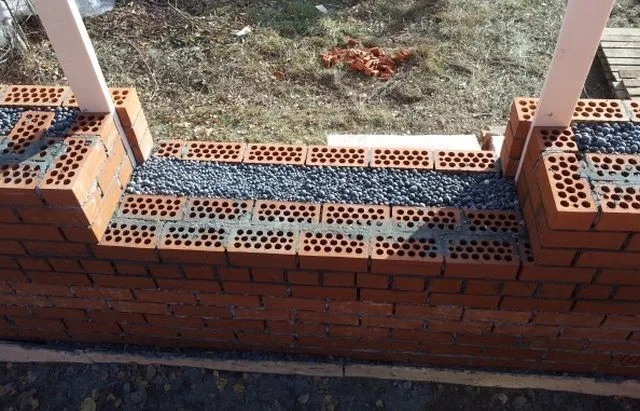

Одно из решений – утепление цоколя керамзитом, который является экологически чистым материалом и становится, кроме всего прочего, отличной защитой от грызунов.
Одно из решений – утепление цоколя керамзитом, который является экологически чистым материалом и становится, кроме всего прочего, отличной защитой от грызунов.

Вдоль фундамента, то есть ложком вперед кирпич укладывают в том случае, если стена цоколя имеет толщину в полтора — два кирпича. Причем, так может быть выложена только передняя часть ряда, а за ней кирпич может быть расположен поперек фундамента. Кроме этого, некоторые владельцы домов предпочитают в дополнение к внешнему, внутристенное утепление, которое может быть проведено с помощью пенополиуретана или же керамзита. При выполнении такого варианта кладки, внутри ряда оставляется пространство, которое заполняется утеплителем. В этом варианте в передней части ряда кирпич укладывается ложком наружу, затем идет утеплитель, а за ним кирпич может быть уложен вдоль или поперек фундамента.

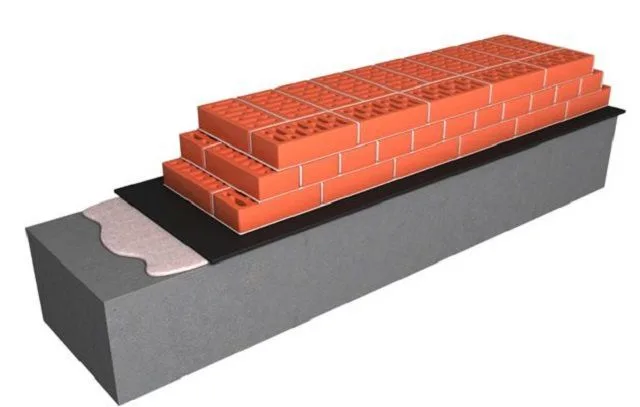

Пример выполнения кладки цоколя «в полтора кирпича»
Пример выполнения кладки цоколя «в полтора кирпича»

Еще одним вариантом кладки является чередование ложкового и тычкового рядов, что делает стену более прочной.

Для возведения цоколя чаще всего используется цементный раствор М-75 или М-100, так как он в наибольшей степени подходит для этой части строения. При кладке первого ряда раствор наносится на гидроизоляционный материал, а в дальнейшем – на расположенный ниже ряд, слоем толщиной не более, чем в 20 мм.

Цены на керамзит

керамзит

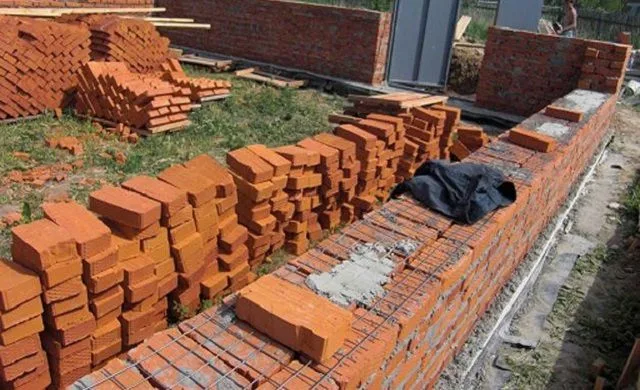

Установка армирующей сетки в междурядье кирпичной кладки.
Установка армирующей сетки в междурядье кирпичной кладки.

Если цоколь возводится под массивное строение, то настоятельно рекомендуется укрепить его еще и арматурной металлической сеткой, изготовленной из проволоки ВР-1 диаметром 3÷4 мм, с размером ячеек 50×50 мм.

Если цокольный пояс принято решение армировать, то необходимо знать, что сетка укладывается перед нанесением раствора, то есть бетонная смесь наносится сверху нее. Чтобы сетка в процессе работы не смещалась, ее рекомендовано зафиксировать в нескольких местах с помощью проволоки, которую вставляют в раствор швов между кирпичами предыдущего ряда. Некоторые мастера просто временно прижимают сетку, установив сверху несколько кирпичей.

Нет смысла укладывать сетку между всеми рядами. Практика показывает, что должная прочность конструкции будет вполне достигнута, если «плотность» укладки армирующих сеток будет – одна на 3÷4 ряда.

Производя кладку кирпича, необходимо обратить внимание на следующие моменты, от которых будет зависеть длительность эксплуатации цокольного пояса:

  • Швы кладочных рядов должны быть хорошо подогнаны. Не должно оставаться пустых пространств между кирпичами – все зазоры заполняются раствором. Кроме того, швы должны иметь одинаковую толщину, иначе кладка будет неаккуратной.
  • При проектировании цоколя, в него должны быть заложены вентиляционные отверстия (продухи), которые должны быть расположены на высоте от отмостки в 150 мм, с шагом в 3000 мм, и иметь размер 150×150 или же 200×200 мм. При отсутствии вентиляции стены закрытого цокольного пространства начнут отсыревать изнутри, что приведет со временем к развитию плесени или грибка, к появлению неприятного запаха внутри дома. Вентиляционные окошки рекомендовано закрыть декоративными решетками, которые защитят цокольные помещения от нежелательных «гостей» — птиц, грызунов, других мелких животных.

киц16Кладка кирпича – это целая наука!

Кроме идеально ровного выведения стен, весьма сложной операцией в кирпичной кладке традиционно является создание угловых узлов. Их перевязка может быть выполнена по-разному. Все нюансы процесса кладки кирпича – в специальной публикации нашего портала.

Гидроизоляция кирпичного цоколя

Гидроизоляция цоколя традиционно является важнейшей задачей, так как от этого зависит и долговечность самого основания, и сохранность стен здания от грунтовой влаги.

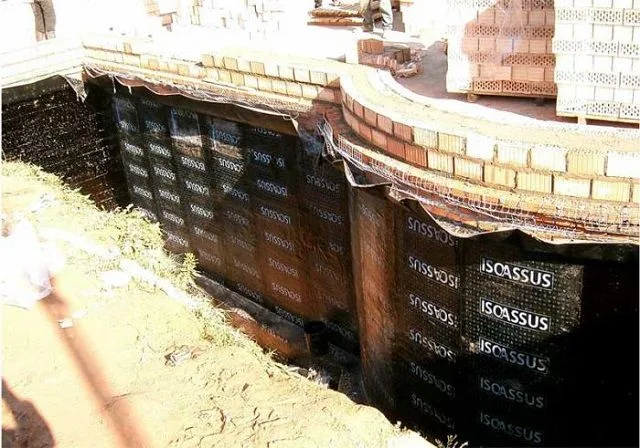

Фундамент и цоколь должны иметь надежную защиту от влаги
Фундамент и цоколь должны иметь надежную защиту от влаги

Гидроизоляция должна быть выполнена в двух вариантах — это вертикальная и горизонтальная влагозащита.

Вертикальная гидроизоляция

Этот процесс заключается в нанесении влагозащитных составов или рулонных материалов как на фундаментную ленту, так и на боковые поверхности цоколя, а иногда – и нижней части стены дома: так можно обеспечить защиту от влаги стыковочных швов между этими частями строения. Существует несколько способов вертикальной защиты цоколя:

  • Окрашивание – этот способ достаточно прост, и заключается в покрытии поверхностей специальными лаками или красками. К положительным моментам окрашивания можно отнести легкость выполнения работ и тонкий слой наносимого материала, обеспечивающего качественную защиту поверхностей от влаги. Недостатками данного способа являются недолгий срок службы защитного покрытия и, соответственно, необходимость его периодического обновления.

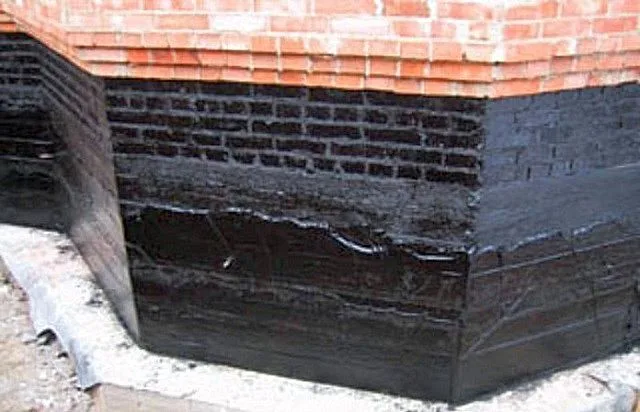

Обмазочная гидроизоляция с использованием специальных битумных мастик
Обмазочная гидроизоляция с использованием специальных битумных мастик
  • Обмазочная гидроизоляция производится густыми битумными составами, растворами на базе жидкого стекла или специальными цементосодержащими смесями, которые наносятся слоем определённой толщины и после застывания образуют на поверхности своеобразную влагостойкую мембрану или непробиваемую «корку».

Битумные растворы обладают определенной эластичностью и отлично защищают поверхность. Однако, такой слой не стоек к механическим воздействиям, поэтому его рекомендовано закрыть декоративной облицовкой. Кроме того, такой цоколь с черным покрытием и выглядит не эстетично, так что по-любому потребует дополнительной отделки.

Жидкое стекло — это прочный и долговечный материал, стойкий к внешним воздействиям, но его недостатком является отсутствие эластичности, что может привести к повреждению слоя при усадке стен строения. Во многом это касается и обмазочных составов на основе цемента – эластичности им тоже явно не хватает.

  • Пропитывающие растворы, состоящие из жидких полимеров и синтетических смол, предназначены для проникновения в структуру материала, в данном случае — кирпичей и связующего их цементного раствора. При этом такие химические компоненты не только образуют защитную пленку на поверхности стены, но и заполняют поры внутри материалов, кристаллизуются и создают для влаги надежную преграду. Подобные составы способны проникнуть в глубину структуры стены на 200÷250 мм, в зависимости от количества нанесенных слоев.

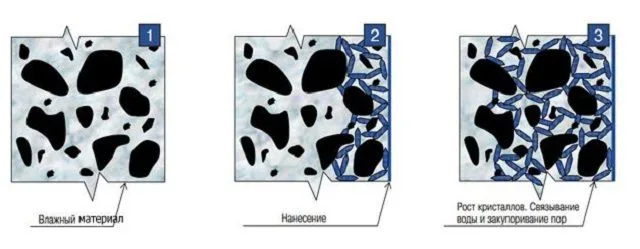

Так примерно действуют компоненты проникающей гидроизоляции – они полимеризуются и прочно закупоривают поры кирпича и кладочного раствора.
Так примерно действуют компоненты проникающей гидроизоляции – они полимеризуются и прочно закупоривают поры кирпича и кладочного раствора.

Такой подход удобен еще и тем, что аккуратно выполненную кладку после подобной гидроизоляции можно оставить без последующей отделки – пропитка существенно не влияет на внешний вид цоколя.

  • Оклеивание цоколя рулонной гидроизоляцией. Этот способ можно назвать самым популярным, так как он имеет преимущества перед вышеописанными вариантами.

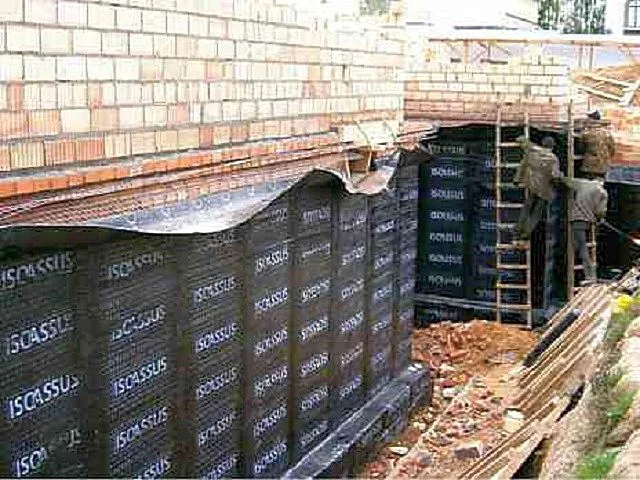

Надежнее всего, конечно, «работает» качественно выполненная по всем правилам оклеечная гидроизоляция рулонными материалами
Надежнее всего, конечно, «работает» качественно выполненная по всем правилам оклеечная гидроизоляция рулонными материалами

В продаже представлено немало рулонных гидроизоляционных материалов отечественного и зарубежного производства, изготовленных на битумной или, что еще лучше – полимер-битумной основе. Их укладка на стены фундаментной ленты и кирпичного цокольного пояса производится наклеиванием на мастики (некоторые марки имеют и самоклеящийся слой) или наплавлением с помощью газовой горелки.

Преимуществом оклеечной гидроизоляции является ее высочайшая надежность – качественные современные рулонные материалы, закрепленные с соблюдением всех требований технологии и получившие защиту от механических повреждений, славятся своей завидной долговечностью.

Горизонтальная гидроизоляция

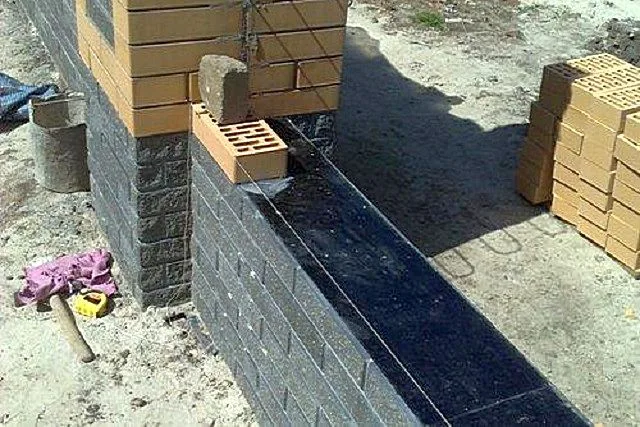

Пример выполнения горизонтальной гидроизоляции по цоколю перед постройкой стены.
Пример выполнения горизонтальной гидроизоляции по цоколю перед постройкой стены.

После возведения кирпичного цоколя, до начала кладки стен, волнуется обязательная горизонтальная гидроизоляция. Главная ее задача – не допустить капиллярного «подсоса» влаги от цоколя на стены. А во время обильных осадков или в периоды таяния снега ненужной влаги в районе цоколя может быть немало.

Если выбирается рулонная гидроизоляция, то ее полосы укладывают в два слоя. Нередко для их закрепления также используются битумные растворы, так как по зафиксированным полотнам будет проще производить дальнейшую кладку стены.

Жидкая гидроизоляция наносится на горизонтальные и вертикальные поверхности с помощью кисти или валика, но чаще всего используются оба инструмента. Гидроизоляционный слой должен получиться сплошным и полностью герметичным, а добиться этого, нанося раствор только валиком, не получится, особенно в том случае, если в конструкции цоколя присутствуют внутренние углы. Для работы используется мягкая кисть, имеющая ширину порядка 150 мм.

Просчитать количество гидроизоляционного материала несложно – достаточно вычислить площадь поверхностей, на которые он будет наноситься, и определить количество защитных слоев. На упаковке любого гидроизолятора обязательно присутствует информация о том, на какую площадь рассчитано его фасованное количество – на это тоже нужно ориентироваться, производя расчеты.

киц23Смотрите, как правильно выполняется гидроизоляция фундамента!

Такая задача – весьма масштабная и довольно затратная, но никуда от этого не деться. Для чего нужна и как проводится полноценная гидроизоляция фундамента своими руками – читайте в специальной публикации нашего портала.

Утепление цоколя

По результатам исследований, через неутепленный цоколь при промерзании его стены улетучивается до 30% тепла дома. Это неизбежно приводит к совершенно неэффективным  затратам на энергоносители, к мало комфортной обстановке в жилых помещениях, а в перспективе – к появлению сырости и возникновению колоний плесени со всеми сопровождающими «удовольствиями».

Для утепления цоколя чаще всего используется экструдированный пенополистирол, который наклеивается на стены с помощью строительного клея на цементной основе, специально предназначенного для термоизоляционных операций, а затем дополнительно фиксируются механическими креплениями с широкими шляпками-«грибками».

Некоторые собственники, пытаясь сэкономить, вместо качественного экструдированного пенополистирола используют обычный пенопласт, и это неправильно. Пенопласт имеет куда более податливую мягкую структуру, поэтому его легко прогрызают мыши, устраивая в нем ходы и норы. Кроме того, и под постоянным внешним воздействием влаги и перепадов температур пенопласт постепенно теряет свою форму, начинает крошиться на отдельные гранулы.

Экструдированный пенополистирол (типа «пеноплэкс») намного плотнее, жестче, поэтому не так комфортен для грызунов. А некоторые современные модели с углеродными включениями — и вовсе становятся для мышей и крыс непреодолимыми преградами.

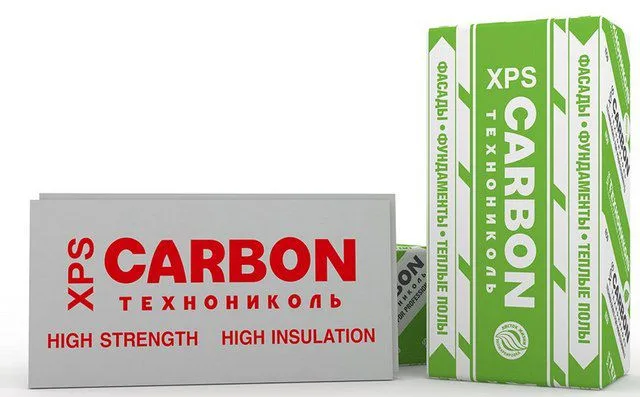

Плиты экструдированного пенополистирола «Технониколь CARBON» – отличное решение именно для утепления фундаментов
Плиты экструдированного пенополистирола «Технониколь CARBON» – отличное решение именно для утепления фундаментов

Материал имеет идеально ровную поверхность, поэтому при правильном монтаже им можно даже выровнять небольшие неровности кирпичной кладки.

Утеплительный материал закрепляется сверху гидроизоляционного слоя, но если от последнего по каким-то причинам принято решение отказаться, то поверхность цоколя требует предварительной подготовки.

В подготовительные мероприятия входят следующие процессы:

  • Очистка кирпичной стены от выступающих фрагментов, которые могут образоваться из-за оставшегося на ней и застывшего кладочного раствора.
  • Дополнительно рекомендуется пройтись по поверхности металлической щеткой.
  • После этого стены покрываются грунтовкой, вместо которой лучше всего использовать пропиточную гидроизоляцию.
  • После просыхания нанесенного слоя, можно переходить к монтажу утеплительного материала. Для этого замешивается клеевая масса и подготавливаются крепления-«грибки», молоток и электрическая дрель.

Цены на пеноплэкс

пеноплэкс

Утеплительные работы несложны и проходят в следующем порядке:

  • Готовую поверхность необходимо разметить, рассчитав нужное количество панелей утеплителя. При необходимости производится подгонка по размеру и разрезание отдельных листов. Здесь нужно отметить, что если приходится резать панели на три — четыре части, то такие элементы лучше всего монтировать ближе к середине цокольной стены, а по углам закрепить цельные плиты утеплителя.
  • Для того чтобы нижний ряд утеплителя был установлен ровно горизонтально, рекомендовано в нижней части стены, на стыке с отмосткой, закрепить поддерживающий, направляющий металлический профиль. Этот элемент поможет не только правильно выставить листы и удержать их в нужном положении, но и облегчит их закрепление.

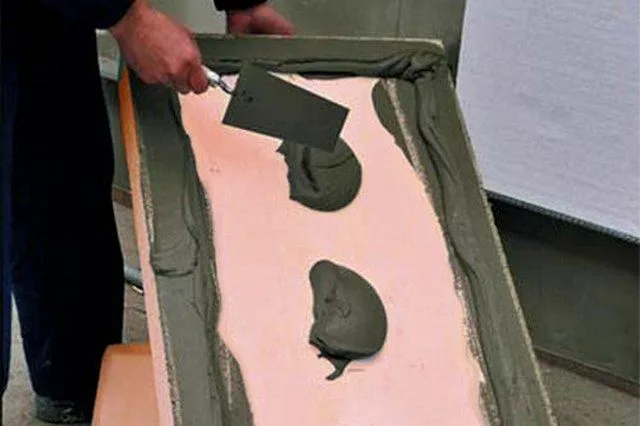

Нанесение клеевого состава на тыльную сторону утеплительных плит
Нанесение клеевого состава на тыльную сторону утеплительных плит
  • Далее, на края плит, по их периметру, а также точечно в центральной части поверхности наносится клеевая масса. Причем, здесь нужно учитывать, что после прижатия плиты к цоколю, клей должен покрывать не менее 40% ее поверхности, но вместе с тем – не выступать по краям.
  • Следующим шагом необходимо зафиксировать плиты утеплителя на стене пластиковыми грибками. Шляпки крепежных элементов нужно утопить в утеплитель, то есть они должны находиться в одной плоскости с поверхностью плиты. Важно – такая механическая фиксация проводится только для участков, которые расположились выше линии уровня земли. Если какая-то часть цоколя после засыпки грунта окажется ниже уровня земли, то крепление утеплителя проводится исключительно на клей – нарушать гидроизоляцию сверлением отверстий нельзя.
  • После завершения монтажа утеплителя, его нужно обязательно закрыть от воздействия ультрафиолетовых лучей. Для этой цели часто используется технология оштукатуривания с одновременным армированием стекловолоконной сеткой. В качестве базовой штукатурки обычно применяют тот же клеевой состав. Вначале наносится слой 2-3 мм, в который утапливается сетка. А потом, после первичного схватывания, накладывается второй слой, так, чтобы общая толщина достигла 4÷5 мм.

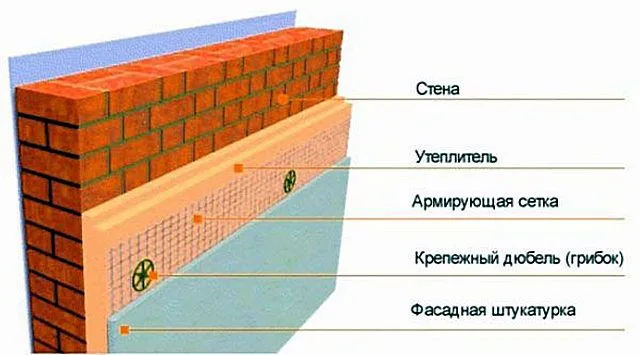

Примерная схема утепления кирпичной стены с последующим оштукатуриванием и отделкой
Примерная схема утепления кирпичной стены с последующим оштукатуриванием и отделкой

Углы утепленного цоколя нужно тоже армировать, используя специальные алюминиевые или полимерные уголки, с закрепленными на них вертикальными полосами сетки-серпянки, которые наклеиваются на стену также на клеевой раствор.

  • Когда базовый клеевой штукатурный слой высохнет, сверху можно будет наносить декоративную штукатурку, фасадную краску, или же выполнять облицовку цоколя одним из отделочных материалов, специально предназначенных для этой цели.

Если в конструкции цоколя задумано внутристенное утепление, то для этой цели, как уже было упомянуто выше, используется керамзит или пенополиуретан, которым заполняются пустоты стены в процессе ее возведения.

Как определиться с нужной толщиной утепления кирпичного цоколя?

Как и любая другая конструкция дома, цоколь требует «правильного» подхода к утеплению. Это означает, что толщина термоизоляции должна обеспечивать такое сопротивление теплопередаче, чтобы оно соответствовало нормативным показателям, установленным СНиП. В принципе, на этом и строится расчет.

Ниже будет размещен удобный калькулятор, который позволяет выполнить вычисления очень быстро и точно. Для большей ясности приводится несколько пояснений по пользованию программой.

Калькулятор расчета толщины утепления кирпичного цоколя

Перейти к расчётам


Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ НЕОБХОДИМУЮ ТОЛЩИНУ УТЕПЛИТЕЛЯ»
Значение нормированного сопротивления теплопередаче (по карте для вашего региона, для стен) уцо1722
Толщина кладки кирпичного цоколя
Тип керамического кирпича
Тип утеплителя

  • Прежде всего, необходимо определить и внести в поле ввода значение нормированного сопротивления теплопередаче для своего региона. Сделать это можно, воспользовавшись прилагаемой картой. Внимание – для данного расчета требуется взять значение «для стен» (показатели указаны фиолетовыми числами).

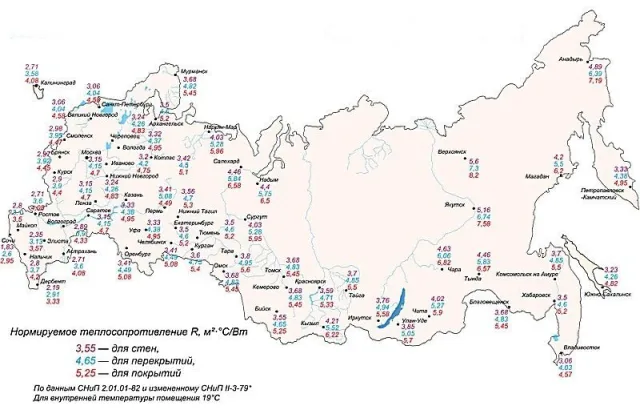

Карта для определения нормированного значения сопротивления теплопередаче
Карта для определения нормированного значения сопротивления теплопередаче
  • Общая теплопроводность цоколя напрямую зависит от его толщины и типа применяемого кирпича (степени «пустотности»). Эти данные необходимо указать в соответствующих полях ввода.
  • Наконец, следует выбрать утеплитель, которым будет проводиться термоизоляция. Каждый из материалов обладает своими теплотехническими характеристиками, и они уже внесены в программу расчета.

Обратите внимание – в перечне утеплителей фигурирует еще и минеральная вата. Не удивляйтесь – есть специальные марки базальтовой ваты повышенной плотности, которые отлично подходят для утепления фундаментов, полов по грунту, цоколей и внешних несущих стен.

  • Итоговое значение будет выдано в миллиметрах, и его затем необходимо привести к стандартным толщинам выпускаемых утеплителей (естественно, округляя в большую сторону).

Обустройство отмостки

Отмостка вокруг цоколя является обязательным элементом конструкции и предназначается, кроме всего прочего, для защиты цоколя и фундамента от атмосферной влаги и отвода талой и дождевой воды. Отмостка должна иметь ширину, превышающую выступающий свес крыши как минимум на 200 мм, и устанавливаться с уклоном от дома.

Ее обустраивают после возведения и гидроизоляции цоколя, но если планируется ее утепление (что очень приветствуется), то этот процесс производится чаще всего одновременно утеплением цоколя – очень важно добиться плотной стыковки горизонтального и вертикального слоя термоизоляции.

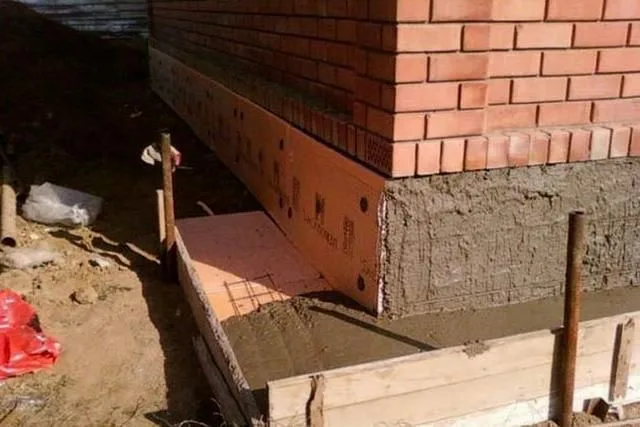

В идеале утепление цоколя и отмостки должно проводиться одновременно, так как представляет собой, по сути, одну систему
В идеале утепление цоколя и отмостки должно проводиться одновременно, так как представляет собой, по сути, одну систему

Отмостка может быть изготовлена из разных материалов, но чаще всего ее делают из армированного бетона. При желании, или если этого требует фасадный экстерьер, в дальнейшем производится ее отделка декоративным камнем или плиткой. Этот процесс осуществляется одновременно или уже после облицовки цоколя.

киц29Разнообразие вариантов действенных и красивых отмосток

Отмостка, как бы это странным ни казалось, является достаточно сложной конструкцией, и чтобы выполнить ее монтаж правильно, необходимо получить полную информацию о материалах ее изготовления и процессе обустройства. Все эти моменты очень подробно, со всеми нюансами, описаны в статье нашего портала «Как сделать отмостку вокруг дома».

Отделка кирпичного цоколя

Отделка цоколя (если, конечно, его не оставляют просто в виде кирпичной кладки «под расшивку»), а также примыкающей к нему отмостки является не только декоративным элементом внешности фасада, но и защитной мерой. Поэтому к процессу выбора и монтажа декоративной отделки нужно отнестись со всей серьезностью.

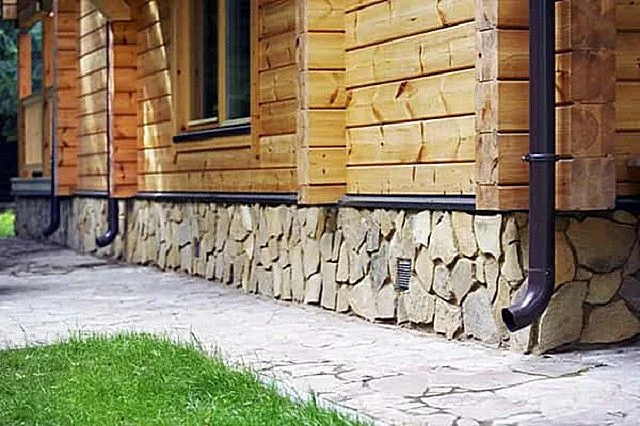

Выбор декоративной отделки для цокольной части дома на современном рынке стройматериалов – просто огромен!
Выбор декоративной отделки для цокольной части дома на современном рынке стройматериалов – просто огромен!

Сегодня на строительном рынке нет никакого недостатка в облицовочных материалах. Их можно подобрать на любой вкус и цвет, в том числе – с учетом оформления в одном ансамбле со фасадными стенами и кровлей дома. Поэтому, чтобы добиться гармонии фасадной отделки, чаще всего ее проводят уже после завершения строительства всего дома.

Для облицовки цоколя нужно выбирать долговечные и влагостойкие материалы, которые не боятся перепадов температур, например, такие, как натуральный или качественный искусственный камень, керамическая плитка для внешних работ или облицовочный кирпич. Кроме них, достаточно часто на утеплённые кирпичные стены наносится штукатурный слой (о котором вкратце говорилось выше), который сверху закрывается декоративной штукатуркой, выпускаемой в большом разнообразии рельефных рисунков. Да и сами креативные хозяева вполне способны придумать интересные рельефы для отделки цоколя своего дома.

«киц31Ухоженный» цоколь – залог респектабельного вида всего здания

Так как об этом этапе работ и материалах, предназначенных для него, сложно рассказать в «двух словах», то лучше будет обратиться к статье, полностью посвящённой проблемам оформления цокольной части дома. Данная публикация так и называется «Чем отделать цоколь — разнообразие вариантов».

Несмотря на то что в данной статье и на нашем сайте можно найти подробные инструкции различных работ по возведению и отделке строений из кирпича, они могут и не помочь, если нет хотя бы небольшого опыта работы с этим материалом. В такой ситуации лучше всего перед началом кладки потренироваться и постараться выложить, например, небольшую стенку клумбы. Если уверенности нет – придется-таки доверить этот процесс профессиональным строителям, так как «шутить» с возведением цоколя – никак нельзя.

В завершение публикации – наглядный пример возведения кирпичного цоколя на ленточном железобетонном основании:

Видео: кирпичный цоколь шириной «в полтора кирпича»

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
5
  • Денис

    Ответить

    У меня вопрос, а так ли нужна гидроизоляция кирпичной кладки? В древности из кирпича делали весь фундамент, и вполне держатся такие дома по 200 лет. Кстати, какой фундамент лучше, железобетонный или из кирпича весь? Мне проще натаскать старых кирпичей и выложить нижнюю стену, чем заказывать дорогую бетономешалку. Кирпич ведь красный хорошо с влагой контактирует, насколько знаю.

    • андрей

      Ответить

      Денис, из кирпича никто не делает фундамент. Может вам как нибудь попадались здания с трещинами в стенах? так вот это из за того что «повело» фундамент. Причина одна- грунт «гуляет» и фундамент рвет, представьте что с кирпичным фундаментом станет? в древности бут в фундаменты ложили и заместо свай «сливы» ставили ( огромные глыбы формой похожие на столб или сваю) , Если вы сделаете фундамент из кирпича то он простоит у вас ровно один год- до весны, а дальше здание сложится

Добавить комментарий
