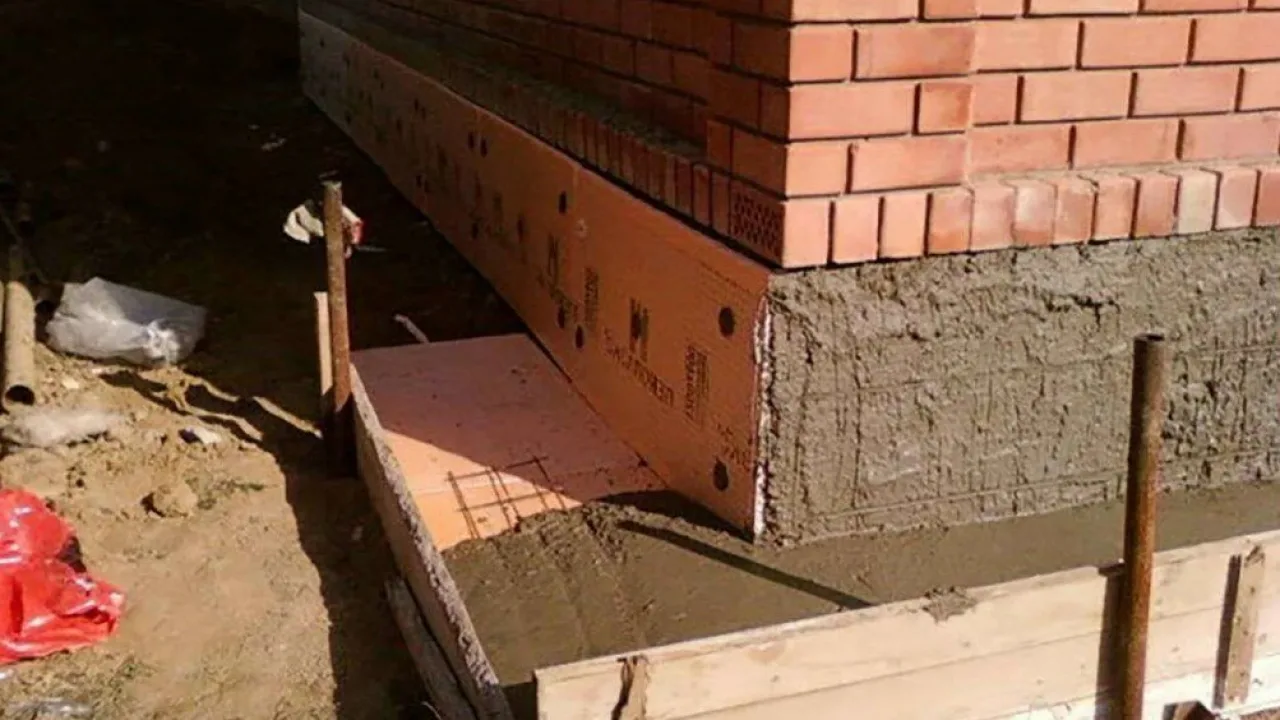

Утепление цоколя фундамента снаружи: каких ошибок нужно избегать

Многие начинающие строители, из числа тех, кому посчастливилось стать обладателем собственного загородного участка, и кто желает проводить большинство работ собственными силами, на первых порах допускают немало серьезных ошибок. И одна из довольно распространенных – это игнорирование вопросов надежной гидроизоляции и утепления фундамента.

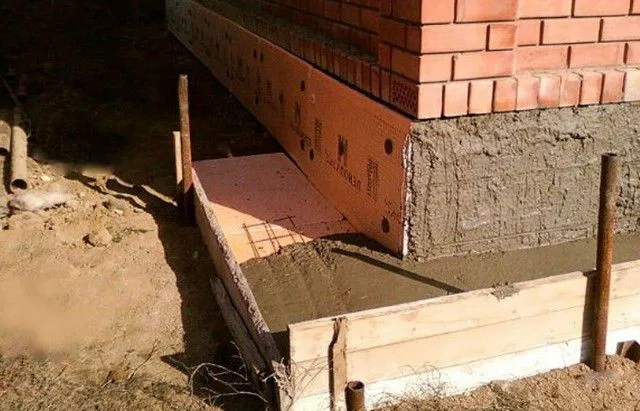

Утепление цоколя фундамента снаружи
Утепление цоколя фундамента снаружи

Интересная получается «картина» – про внешнее оформление цокольной части стены, как правило, помнят все. Ни в коем случае не принижая значения аккуратной отделки, согласимся, что все же не она будет впоследствии определять уровень комфортности проживания в доме и долговечность элементов конструкции здания, а вот качество гидро- и термоизоляции влияет на это напрямую. Поэтому давайте рассмотрим очень важную тему – полноценное утепление цоколя фундамента снаружи. Кстати, некоторые технологии термоизоляции этой части фундамента предполагают одновременно и ее отделку.

Для чего вообще необходимо утеплять фундамент, и цоколь – в частности?

С обывательской точки зрения, может показаться не вполне понятной сама формулировка проблемы – а какой вообще смысл закладывается в утепление фундамента? Ведь он по большей части не соседствует непосредственно с жилыми помещениями, и, казалось бы, никак не может влиять на микроклимат в них. А если подвальных помещений не создается, или в них не требуется поддержания определенного уровня температуры – то зачем вообще затевать такую термоизоляцию?

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Это – чрезвычайно распространённое заблуждение! Фундамент, как и другие элементы конструкции здания, нуждается в надежном утеплении, причем эта необходимость вызывается целым рядом причин различного свойства. И, наверное, прежде всего, термоизоляции фундамента – это задача, направленная на максимальное повышение его прочности и долговечности, от которых, понятно, напрямую зависит и эксплуатационный ресурс самого здания. Давайте посмотрим по пунктам, и начнем с самого распространенного – ленточного фундамента.

Прежде всего необходимо сказать, что действительно качественная термоизоляция должна предусматривать комплексное утепление – и вертикальных стенок фундамента (цоколя), и отмосток по периметру здания. В противном случае говорить об эффективности таких мероприятий – будет наивно.

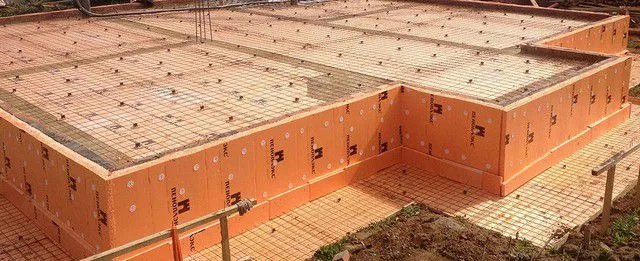

Действительно эффективная термоизоляция предусматривает слой вертикального утепления – по стенам фундамента (цоколя), и горизонтального – в виде утепленной отмостки по всему периметру дома.
Действительно эффективная термоизоляция предусматривает слой вертикального утепления – по стенам фундамента (цоколя), и горизонтального – в виде утепленной отмостки по всему периметру дома.
  • Массивный железобетонный фундамент без термоизоляции снаружи всегда будет являться мощным аккумулятором холода зимой, от которого тот будет распространяться на примыкающие строительные конструкции. Понятно, что уровень полов помещений первого этажа, как правило, располагают выше линии цоколя, а стены и перекрытия имеют своё утепление. Но такое соседство всегда ведет к избыточным теплопотерям и, соответственно, к совершенно не нужным, лишним затратам на энергоносители, применяемые в целях отопления. Практика показывает, что даже одно только лишь только грамотное утепление фундамента дает весомый, до 20÷25%, эффект экономии, при всех остальных равных условиях.

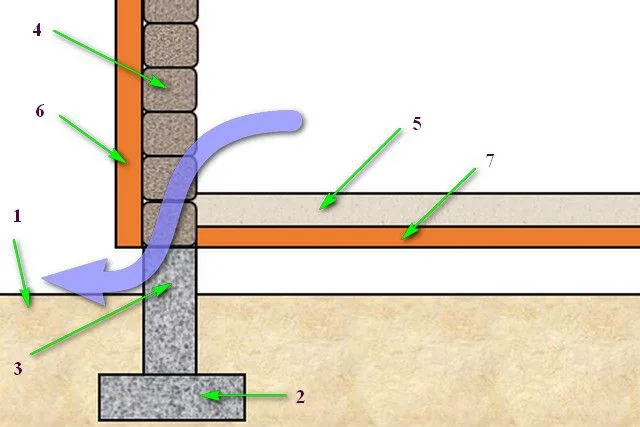

Неутепленный цоколь за счет своей высокой массивности и теплоемкости всегда превращается в мощный «мост», а точнее, наверное, даже «магистраль» холода
Неутепленный цоколь за счет своей высокой массивности и теплоемкости всегда превращается в мощный «мост», а точнее, наверное, даже «магистраль» холода

1 – уровень грунта;

2 –подошва фундамента;

3 – цокольная часть фундамента;

4 – стена здания;

5 – перекрытие (пол) первого этажа;

6 – утепление внешней стены;

7 – утепление пола (перекрытия) первого этажа.

Толстой синей стрелкой показано направление постоянной и весьма чувствительной утечки тепла – на всем пути она не встречает никаких препятствий.

Казалось бы, можно переместить внешнее утепление стены внутрь, чтобы «замкнуть контур» с утеплением перекрытия? Но внутреннее утепление часто сравнивают с «миной замедленного действия» — это сквозное промерзание стен, их переувлажнение, со всеми вытекающими последствиями. Гораздо разумнее поставить преграду холоду по внешней границе фундамента, так, чтобы термоизоляционные слои стены и цоколя – состыковались.

Путь утечки тепла перекрыт наружной термоизоляцией фундамента
Путь утечки тепла перекрыт наружной термоизоляцией фундамента

Казалось бы – тепло может уходить и через внутренние поверхности стенок фундамента? Это не совсем так – ниже будет дано соответствующее пояснение.

Итак, первый весомый аргумент утеплять фундамент – предотвращение утечек тепла из помещений. Но, как уже говорилось, это не единственная, и, пожалуй, даже не самая важная причина.

  • Качественное утепление стен фундамента и отмостки вокруг дома резко снижает, практически до нуля, действие сил зимнего вспучивания грунта. Причина проста – около фундамента и под домом грунт просто не промерзает.

Давайте сравним две иллюстрации:

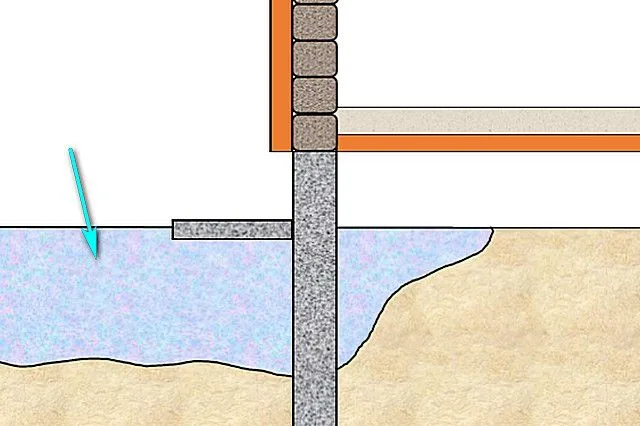

Промерзание грунта в районе фундамента при отсутствии термоизоляции
Промерзание грунта в районе фундамента при отсутствии термоизоляции

Для всех регионов свойственны свои показатели глубины промерзания грунта – они зависят от климатических особенностей. Ниже этой границы температура поддерживается относительно ровная – за счет постоянного поступления снизу геотермального тепла.

На иллюстрации показано, что при отсутствии термоизоляции ленточный фундамент неспособен сам по себе остановить распространение области промерзания грунта (выделена синим цветом и полказана стрелкой). В этой области оказывается и сама верхняя часть фундамента, промерзающая насквозь (а при малозаглубленной ленте – и весь фундамент целиком), и даже полоса земли вдоль ленты с внутренней ее стороны (ближе к центру обычно промерзания на случается за счет действия геотермального тепла).

А теперь посмотрим, как меняется картина, если будет установлена термоизоляция – вертикальная и горизонтальная.

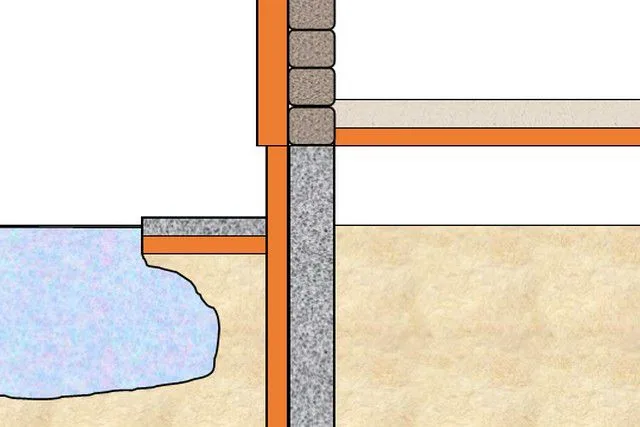

При достаточности термоизоляции и правильном ее расположении зона промерзания грунта даже не достигает стенок фундамента
При достаточности термоизоляции и правильном ее расположении зона промерзания грунта даже не достигает стенок фундамента

Если все сделано «по уму» то область промерзания грунта не то, что не проникает под дом – она даже не доходит до стенок фундамента. И это сразу же дает немало преференций.

  • Фундаментная лента по всей высоте, от подошвы до верха цоколя, оказывается примерно в равных температурных условиях. Это означает, что  не будет возникать сильных внутренних напряжений в железобетонной конструкции, которые часто вызываются выраженной неравномерностью температур. А между прочим, такие ненужные напряжения   становятся одной из причин быстрого износа здания.
  • Безусловно, любой качественный железобетонный фундамент имеет определённый эксплуатационный запас морозостойкости. Так, правильно приготовленный армированный бетон М300, например, обычно имеет марку морозостойкости F200, то есть гарантированно выдерживает до 200 циклов заморозки и оттаивания без потери своих основных характеристик. Но не следует думать, что речь идет о 200 годах – в течение одного сезона, с учетом нестабильной осенней или весенней погоды, таких циклов может состояться даже несколько десятков, и заявленный ресурс при неблагоприятных условиях выработаться способен за считанные годы. А это означает, в свою очередь, что лучше всего предпринять меры, чтобы фундамент вообще не подвергался подобному воздействию перепадов температур, то есть выполнить термоизоляцию.
  • Стой внешней термоизоляции всегда способствует смещению точки росы наружу, то есть выносит ту границу, на которой пар конденсируется в жидкость от перепада температуры, в слой самого утеплителя. Влага не будет скапливаться в толще фундамента, и, стало быть, резко снижается риск эрозии бетона, что бывает под действием переувлажнения и перепадов температур. Менее вероятными становятся и процессы коррозии арматурного пояса.

Кроме своих прямых «обязанностей», термоизоляционный слой становится еще и дополнительной преградой против проникновения к цоколю почвенной влаги. И еще – он играет роль защиты гидроизоляции фундамента от внешних механических повреждений.

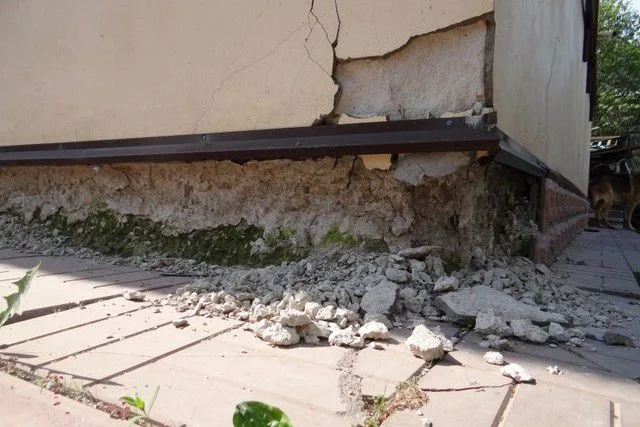

Цоколь без должного утепления и гидроизоляции никак не может считаться полноценным, надежным и долговечным основанием для дома
Цоколь без должного утепления и гидроизоляции никак не может считаться полноценным, надежным и долговечным основанием для дома

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Очевидно, что для того чтобы избежать всех упомянутых выше недостатков, необходимо проводить утепление только снаружи стенок фундамента. Даже если планируется создание подвального помещения с полноценной внутренней термоизоляцией, это будет способствовать лишь определённой стабилизации микроклимата в подвале, но никак не снимет проблему, а, пожалуй, только обострит ее.

Не менее актуальным является утепление цоколя и для свайного или столбчатого фундаментов. Да, при грамотно созданном основании подобного типа ему уже не угрожают силы морозного вспучивания или разрушительные воздействия грунтовой влаги. Но остается ряд других, не менее важных проблем, которые решаются только созданием термоизоляции:

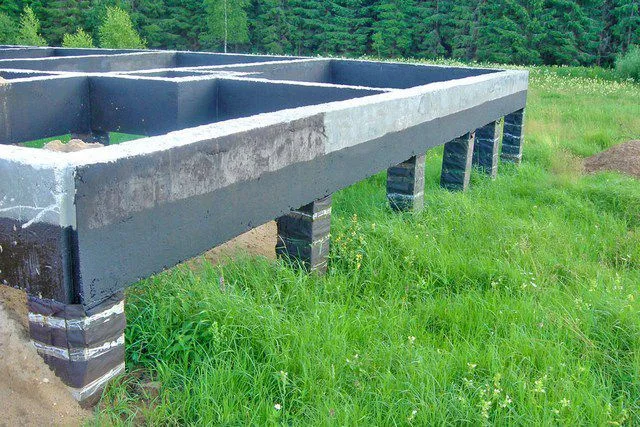

Железобетонный ростверк обвязки свайного или столбчатого фундамента нуждается в термоизоляции не меньше, чем ленточное основание
Железобетонный ростверк обвязки свайного или столбчатого фундамента нуждается в термоизоляции не меньше, чем ленточное основание
  • Сваи часто обвязываются монолитным железобетонным ростверком, который без должного утепления, по аналогии с фундаментной лентой, становится мощным накопителем холода. Да и другие проблемы, о которых говорилось выше, присущие именно бетонной конструкций, решаются также только ее утеплением.
  • При строительстве на свайном фундаменте часто требуется утеплить и тот просвет, что остается между поверхностью грунта и перекрытием первого этажа. Особенно это становится актуальным в том случае, если в этом пространстве будут проходить инженерные коммуникации систем жизнеобеспечения дома (а так в большинстве случаев и бывает).

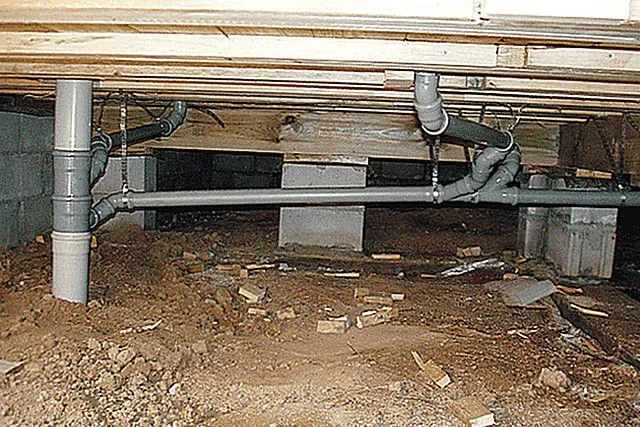

Характерная особенность дома на сваях – наличие просвета между грунтом и перекрытием первого этажа, где обычно прокладываются инженерные коммуникации
Характерная особенность дома на сваях – наличие просвета между грунтом и перекрытием первого этажа, где обычно прокладываются инженерные коммуникации
  • Наконец, установка утепления по цоколю дома на свайном или столбчатом фундаменте чаще всего сопровождается и декоративной отделкой этой части фасада. В любом случае, пространство между домом и поверхностью земли будет закрыто со всех сторон и не станет местом скопления мусора или грязи.

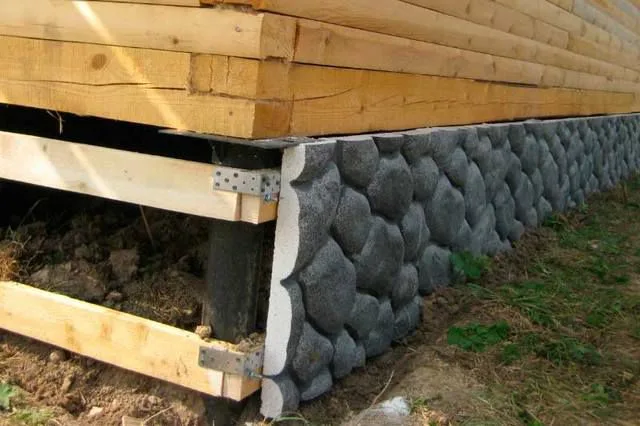

Утепление цоколя свайного фундамента и его отделка очень часто проводятся одновременно
Утепление цоколя свайного фундамента и его отделка очень часто проводятся одновременно

Работа по термоизоляции свайных или столбчатых фундаментов имеет целый ряд особенностей, которые лучше для рассмотрения вынести в отдельную статью, как мы, наверное, и поступим. А в данной публикации более подробно будет рассмотрено утепление цоколя ленточного основания.

уцо11Зачем и как утепляют свайный фундамент?

Эти мероприятия необходимы и с точки зрения обеспечения комфорта для проживания, и для повышения долговечности постройки, и с эстетических позиций. Подробно о том, как выполняется утепление свайного фундамента своими руками, можно узнать из специальной публикации нашего портала.

Как и чем утепляют цокольную часть ленточного фундамента

Материалы для термоизоляции фундамента

Если здраво рассуждать, то утепление цоколя никак невозможно «оторвать» от общего процесса термоизоляции ленточного фундамента – используются те же материалы и технологические приемы, с небольшой разницей в нюансах, касающихся крепления и последующей отделки. Так что имеет смысл несколько расширить тему сегодняшнего рассмотрения.

  • Для утепления стен фундамента чаще всего применяют плиты из экструдированного пенополистирола (типичный пример – линейка продукции марки «Пеноплэкс»).

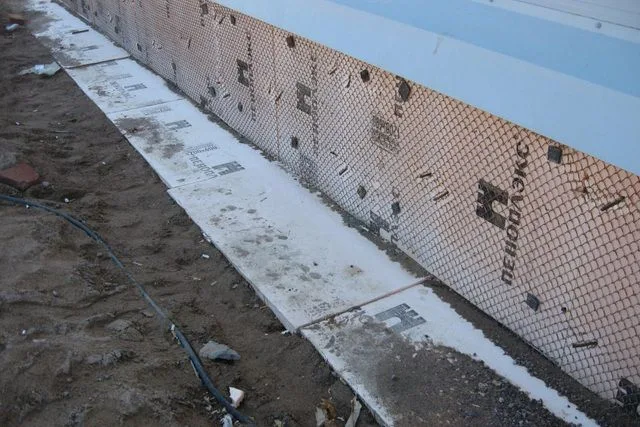

Чаще всего практикуется утепление фундаментами плитами экструдированного пенополистирола
Чаще всего практикуется утепление фундаментами плитами экструдированного пенополистирола

Этот материал обладает массой различных достоинств, к которым следует отнести легкость, высокий показатель сопротивления теплопередаче, простоту обработки и монтажа, обусловленную, кроме всего прочего, еще и четкими геометрическими формами панелей, экологическую чистоту, долговечность и многое другое. Останавливаться подробнее на всех достоинствах и недостатках материала в нашем случае нет особой необходимости, так как этому вопросу посвящена отдельная статья.

 уцо15Универсальный утеплительный материал – «пеноплэкс»

Линейка продукции этой марки позволяет провести утепление загородного дома буквально от подошвы фундамента до конька крыши. Достоинствам и недостаткам утеплителя «пеноплэкс», примерам его применения в частном строительстве посвящена отдельная публикация нашего портала.

  • Реже используется напыление пенополиуретана. Но не оттого реже, что хуже его утеплительные или эксплуатационные качества (скорее, даже наоборот) — просто в силу особенностей проведения самих работ, требующих определенной квалификации и связанных с использованием специального оборудования и исходных химических компонентов. Все это ограничивает возможности самостоятельного выполнения утеплительных работ и, как следствие, не играет на руку популярности такого метода.

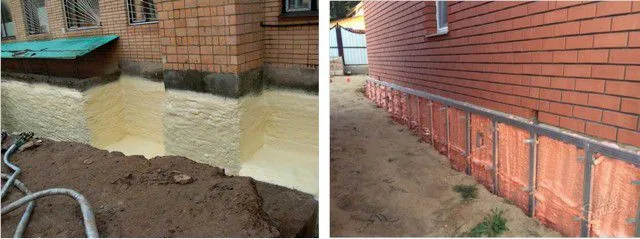

Утепление заглубляемой части и цоколя фундамента напылением пенополиуретана – очень эффективно, современно, быстро, но, увы, дорого и трудноосуществимо при самостоятельной работе
Утепление заглубляемой части и цоколя фундамента напылением пенополиуретана – очень эффективно, современно, быстро, но, увы, дорого и трудноосуществимо при самостоятельной работе

Впрочем, в наши дни появляется все больше возможностей и для такой технологии в ее самостоятельном исполнении. Яркое подтверждение тому – появление в продаже одноразовых комплектов для утепления любых поверхностей пенополиуретаном. Но про это намного лучше расскажет отдельная публикация.

уцо13Можно ли самостоятельно провести утепление напыляемым пенополиуретаном?

Да, одноразовые комплекты для термоизоляционных работ предоставляют такую возможность. Обо всех достоинствах и недостатках этого материала, а также о технологических приёмах утепления пенополиуретаном своими руками – в специальной публикации нашего портала.

Базовая схема утепления ленточного фундамента

Теперь рассмотрим подробнее схему утепления подземной и цокольной части ленточного фундамента. С некоторым упрощением это будет выглядеть примерно так:

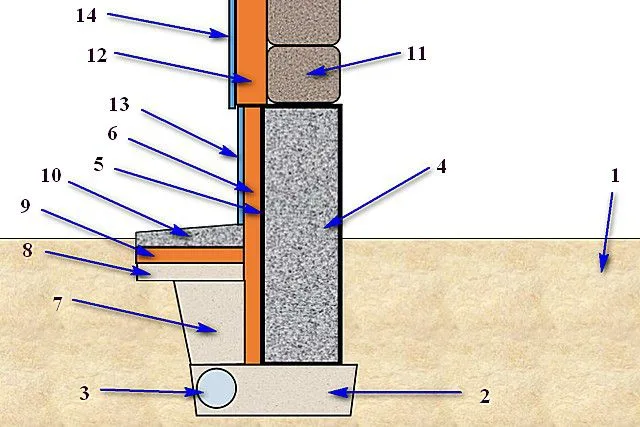

Приблизительная схема утепления ленточного фундамента пеноплэксом
Приблизительная схема утепления ленточного фундамента пеноплэксом

На схеме стрелками и числами обозначены:

1 – грунт, на котором ведется строительство.

2 – песчаная (песчано-щебёночная или гравийная) подушка под подошву фундамента.

3 – на переувлажненных грунтах или при близком расположении водяных горизонтов рекомендуется по периметру здания проложить кольцевой дренаж.

4 – железобетонная лента фундамента.

5 – высококачественная гидроизоляция фундаментной ленты по всей ее высоте и по горизонтальным поверхностям.

6 – слой термоизоляции – плиты пеноплэкс требуемой толщины. О толщине утепления речь пойдет ниже.

7 – обратная засыпка фундамента после выполнения утеплительных работ.

8 – утрамбованная песчаная подушка под утеплённые отмостки.

9 – слой горизонтального утепления фундамента – плиты пеноплэкса подл отмостками. Укладываются вплотную, без просвета, к плитам вертикального утепления фундамента.

10 – бетонные или иные отмостки вокруг дома.

11 – стена, возведённая на ленточном основании.

12 – наружное утепление внешних стен дома, которое должно стыковаться без просветов с вертикальным утеплением цоколя.

13 – отделка цоколя.

14отделка фасада.

Безусловно, схема не является догмой, и возможны некоторые ее вариации. Так, в частности, слой горизонтального утепления (под отмостками) может располагаться и заглубленно, вплоть до уровня подошвы. Но и в этом случае он должен укладываться так, чтобы не создавалось просвета между ним и вертикальной термоизоляцией стенки фундамента.

Разбираемся с необходимой толщиной утепления

Наверное, понятно, что толщина утепления фундамента должна подчиняться определенным правилам. Те же плиты пеноплэкса выпускаются в широком диапазоне толщин, и не составит труда приобрести необходимый материал для однослойной или, при необходимости, даже двухслойной термоизоляции.  Но вот как найти нужную толщину?

Для этого можно провести определённые теплотехнические расчеты, воспользовавшись формулами или даже просто табличные данными.

Вертикальная термоизоляция фундамента

Начнем с вертикального слоя утепления. Расчет будет базироваться на следующей формуле:

Rсум = hф/λф + hу/λу

Rсум – суммарное сопротивление теплопередаче (измеряемое в м²×°К/Вт), которым должна обладать строительная конструкция, в данном случае – ленточный фундамент. Это – нормированная табличная величина, установленная Строительными нормами и правилами (СНиП) для всех регионов России, в зависимости от особенностей их климата. При желании в интернете можно найти таблицы по различным областям, этот параметр наверняка знают во всех местных строительных или проектировочных организациях, но еще проще будет взять значение из предлагаемой ниже карты-схемы.

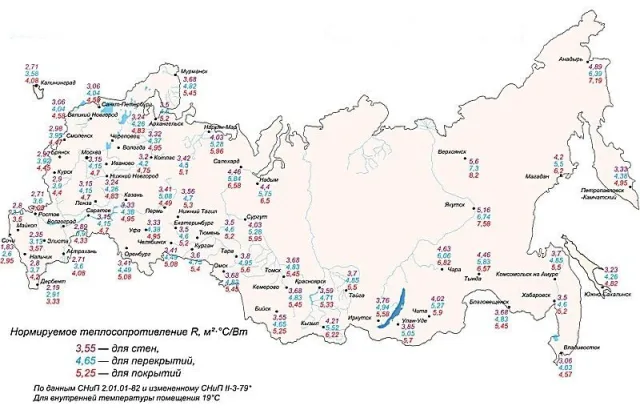

Карта-схема для быстрого определения необходимого нормированного значения сопротивления теплопередаче
Карта-схема для быстрого определения необходимого нормированного значения сопротивления теплопередаче

Обратите внимание – для каждого из регионов указывается три значения этого термического сопротивления: для стен и ограждающих конструкций, для покрытий и для перекрытий. Нас в данном случае интересует «для стен» — в столбцах это верхние значения, выделенные фиолетовым цветом.

и λф – параметры, характеризующие теплотехнические характеристики самой фундаментной ленты: это толщина ленты в метрах (hф) и коэффициент теплопроводности железобетона – табличная величина.

и λу – аналогичные параметры утеплительного слоя.

Значит, если известен коэффициент теплопроводности выбранного утеплительного материала, то несложно простыми арифметическими действиями рассчитать и его необходимую толщину.

А чтобы не заставлять читателя погружаться в самостоятельные расчеты, предлагаем воспользоваться специальным онлайн-калькулятором, в который уже внесены все теплотехнические зависимости и необходимые табличные значения.

Калькулятор расчета необходимой толщины утепления фундамента.

Перейти к расчётам


Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ НЕОБХОДИМУЮ ТОЛЩИНУ УТЕПЛИТЕЛЯ»
Значение нормированного сопротивления теплопередаче (по карте для вашего региона, для стен) уцо1722
Толщина ленты фундамента (в метрах) 2017-04-20_231603
Материал фундамента
Тип утеплителя

Обратите внимание на несколько нюансов расчета:

  • Ленточный фундамент может быть не только монолитным железобетонным – для его строительства применяются готовые блоки, не исключается бутовое наполнение или даже кирпичная кладка, начиная от подошвы. Всё это можно выбрать в соответствующем поле ввода данных.
  • Калькулятор вполне может провести расчёт и для утепления свайного фундамента. В этом случае просто ширину ленты нужно указать равной нулю.
  • Для утепления иногда применяется, кроме упомянутых выше материалов, обычный вспененный полистирол (всем известный белый пенопласт). Решение, конечно, по своей практичности – не самое лучшее, но тем не менее… Кроме того, вполне для этих целей подойдут жёсткие плиты из пенополиуретана – они иногда встречаются в продаже. В зависимости от выбранного варианта утеплителя будет проводиться расчет толщины.
  • Результат показывается в миллиметрах. Его несложно привести (естественно, в большую сторону) к стандартным толщинам выпускаемых утеплительных плит. В случае напыления – можно взять и полученное значение, без дальнейшего округления.

Если стандартной толщины утеплителя недостаточно, прибегают к двухслойному монтажу термоизоляции.

Параметры горизонтального утепления

Нельзя забывать про определение необходимых размеров горизонтального слоя термоизоляции – под отмостками, который не допускает промерзания грунта вокруг ленты фундамента.  Здесь важна не только толщина утеплителя, но и ширина этого пояса относительно стены. Кроме того, самыми уязвимыми участками всегда являются области, прилегающие к наружным углам здания. Чтобы обеспечить гарантированную термоизоляцию, на углах принято делать усиление слоя утепления. Значит, необходимо определиться еще и с толщиной утеплителя на этих участках и с размером самих участков, если считать от вершины угла.

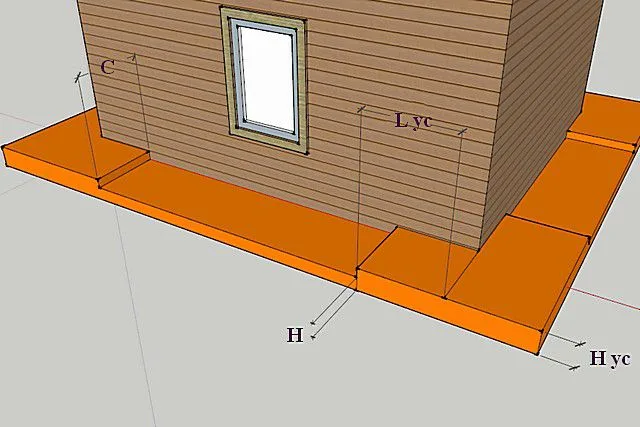

Основные размерные параметры пояса горизонтальной термоизоляции области грунта, прилегающей к фундаменту здания (скрываемой затем отмостками)
Основные размерные параметры пояса горизонтальной термоизоляции области грунта, прилегающей к фундаменту здания (скрываемой затем отмостками)

С —  ширина пояса утепления, общая для всех участков по периметру.

Н – толщина утеплителя.

Н ус – увеличенная толщина утеплителя на участках усиления (по обеим сторонам внешнего угла).

L ус – длина каждого из участков усиления, если считать от угла здания.

Чтобы определиться с этими параметрами, лучше всего воспользоваться табличными значениями. Но для этого вначале следует уточнить так называемый «Индекс мороза» (ИМ) для своего региона проживания. Этот расчетный показатель в данном случае интересует нас не с точки зрения номинала, а просто для вхождения в таблицу.

Узнать свой ИМ можно из предлагаемой ниже карты-схемы. На ней по большей части показана Европейская часть России и лишь частично – области Западной Сибири. Но ничего страшного – для всех регионов, которые расположены восточнее изотермы ИМ=90000, можно брать табличные значения для этого ИМ.

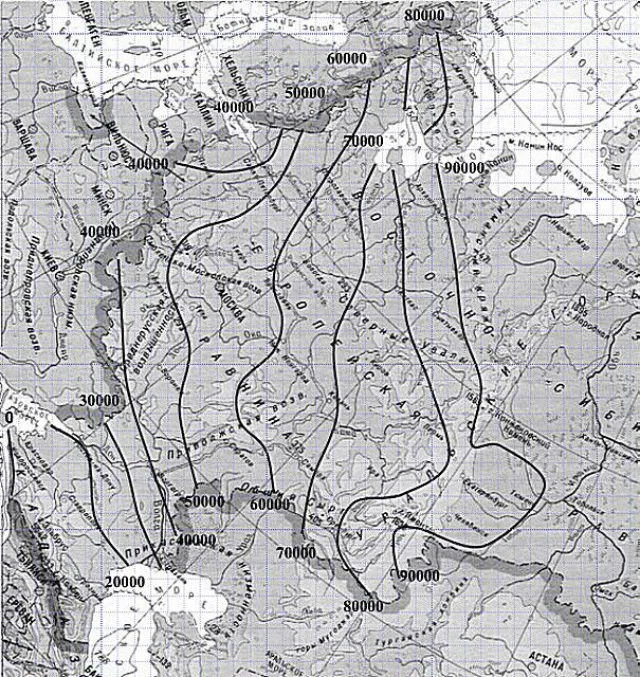

Карта для определения «индекса мороза» для своего региона проживания. Всё, что восточнее – также принимается ИМ≥90000
Карта для определения «индекса мороза» для своего региона проживания. Всё, что восточнее – также принимается ИМ≥90000

Если значение ИМ определено, то остается лишь войти в предлагаемую таблицу и выписать из нее о рекомендуемые размеры поясов утепления фундамента. Обратите внимание – во втором столбце таблицы также дается рекомендуемая толщина вертикального утепления фундамента, то есть, по сути, можно обойтись даже без расчетов с использованием калькулятора.

Таблица — рекомендуемые размеры поясов термоизоляции ленточного фундамента

(Рассчитаны для утеплителя типа экструдированного пенополистирола – «пеноплэкс»).

Индекс мороза (ИМ)Минимальная толщина слоя вертикального утепления (мм)Рекомендуемая ширина пояса горизонтального утепления С (мм)Минимальная толщина пояса горизонтального утепления Н (мм)Длина участков усиления L ус (от углов здания, мм)Толщина утеплителя на участках усиления Н ус (мм)
до 3500084не требуетсяне требуетсяне требуетсяне требуется
350009130018120025
40000986003220044
5000011290049150069
60000126120063200095
700001401500812500121
8000015418001023000152
9000016820001333500200

Полученные табличные значения приводят к стандартным толщинам утеплительных плит. Например, если для регионов с ИМ ≈ 50000 необходима толщина горизонтального утепления в 49 мм, то понятно, что оптимальным решение станет применение панелей толщиной в 50 мм. А на участках усиления по углам в данном случае требуется 69 мм, то есть можно еще добавить панели пеноплэкса толщиной 20 мм.

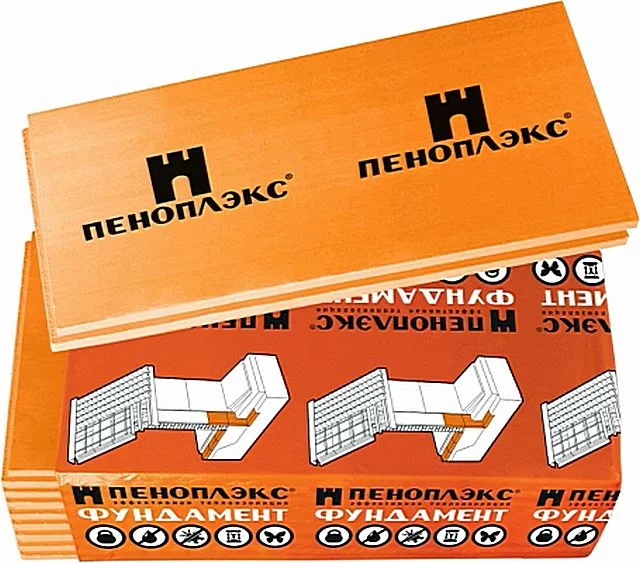

Для эксплуатации в условиях контакта с грунтом оптимальным выбором станет специальный материал – «Пенопдлэкс Фундамент», который выпускается в широком ассортименте толщин
Для эксплуатации в условиях контакта с грунтом оптимальным выбором станет специальный материал – «Пенопдлэкс Фундамент», который выпускается в широком ассортименте толщин

Имея перед собой план дома с проставленными размерами, выписанные значения необходимых параметров вертикального и горизонтального утепления фундамента, несложно рассчитать и необходимое количество материала. При расчетах обычно исходят из стандартных размеров панелей пеноплэкса – 1200×600 мм, а ассортимент толщин утеплителя «Пеноплэкс Ф» (именно для фундаментов) – 20, 30, 40, 50, 60, 80 и 100 мм, то есть несложно подобрать при необходимости любую толщину, кратную 10 мм.

Утепление ленточного фундамента панелями «пеноплэкс» – пошагово

Чтобы дать читателю развёрнутую картину всего масштаба задачи по утеплению ленточного фундамента, сведем информацию в таблицу-инструкцию, где каждой иллюстрации будет соответствовать краткое описание данного этапа работ.

ИллюстрацияКраткое описание выполняемой операции

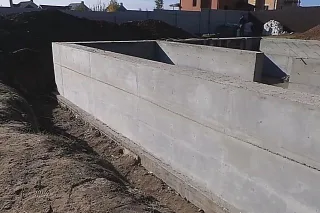

утцо1В идеале, вопросами утепления фундамента и цоколя лучше всего заниматься еще на стадии возведения дома.
После того как залитая железобетонная лента наберет прочность, и будет произведена распалубка, необходимо освободить стены фундамента по всей высоте, вплоть до подошвы. В период проведения стройки к этому вполне может быть привлечена строительная техника.
Траншею вдоль стен фундамента делают такой ширины, чтобы там могли свободно находиться работники, а в случае большой высоты ленты – еще и устанавливаться необходимые леса или козлы.

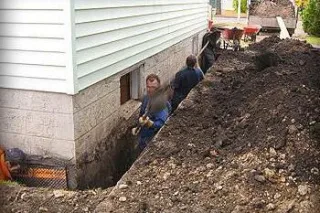

утцо2Несколько сложнее придется, если предстоит выполнить качественную гидро- и термоизоляцию фундамента и цоколя на уже эксплуатирующемся здании.
Ситуация довольно распространенная – когда-то допущенные «промахи» требуют немедленного устранения последствий.
Делать нечего, придется демонтировать старые отмостки и браться за лопаты, чтобы также добраться до самой подошвы ленточного фундамента.

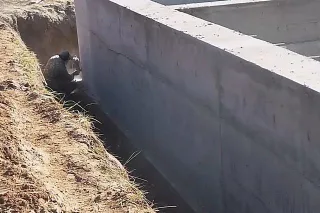

утцо3Открывшуюся железобетонную поверхность необходимо хорошенько подготовить к дальнейшим работам, иначе не будет достигнута высокой адгезии материалов, плотного прилегания слоев гидроизоляции и утепления.
Стены должны быть вначале просушены, а затем тщательно зачищены от остатков грунта, от грязи и пыли, налипшего строительного мусора.
утцо4Утепление фундамента просто невозможно рассматривать в отрыве от его гидроизоляции, и это вопрос также требует достаточно подробного рассмотрения.
На подлежащей гидроизоляции и утеплению поверхности не должно оставаться крупных наплывов бетона или, наоборот, провалов, раковин, других неровностей, например, оставленных неплотно подогнанными досками опалубки. Придется поработать шлифмашинкой со специальным абразивным диском для камня и бетона.
Задача – не из приятных, но выполнить ее все же необходимо, чтобы не оставлять на поверхности фундамента или цоколя «проблемных» уязвимых участков.
утцо5Впадины и раковины обычно заделывают специальным ремонтным раствором (шпатлевкой) для бетонных поверхностей с короткими сроками схватывания.
Если проводить ремонт обычным цементно-песчаным раствором – то придется еще выжидать порядка двух недель, пока «заплатки» застынут и просохнут.
утцо6После того как остаточная влажность бетона станет не выше 4%, можно переходить к нанесению гидроизоляционной битумной грунтовки — праймера.
В данном случае применяется широко популярный состав «Праймер-01» известной компании «Технониколь».
утцо7Если железобетонное основание имеет более высокую влажность (но не более 8%), то можно, чтобы не растягивать ожидание, воспользоваться составом «Праймер-04».
От других он отличается тем, что выполнен на водорастворимой эмульсионной основе.
утцо8Добросовестный хозяин дома, делающий работу «для себя», не будет жалеть праймера – его наносят густым слоем, используя ворсяной синтетический валик, а труднодоступных и требующих особо тщательного грунтования местах – орудуя кистью. На стенах фундамента и на горизонтальной поверхности верхнего торца ленты должен получиться ровный слой грунта, без малейших пропусков (а их нередко по невнимательности оставляют на небольших неровностях поверхности).
К дальнейшей работе переходят только после полного просыхания праймера. Это легко проверяется обычной бумажной салфеткой – полностью застывшая грунтовка не будет оставлять на ней следов при прижатии.

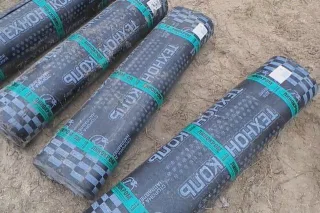

утцо9Следующий этап работ – это создание надежного гидроизоляционного барьера. Без такого шага выполнять сразу утепление ленты – неразумно, и причины этому уже раскрывались выше.
Оптимальное решение для гидроизоляции ленточного фундамента – это применение рулонных полимер-битумных материалов. Они бывают разными, и могут отличаться по типу монтажа.
Так, применяется наклеивание материалов на нанесенную специальную мастику, выпускается гидроизоляция с самоклеящимся слоем (этот материал удобен, но отличается уж очень высокой ценой).
А в данном случае используются рулоны «Технониколь – Линокром», которые будут наплавляться на поверхность с помощью пламени газовой горелки.

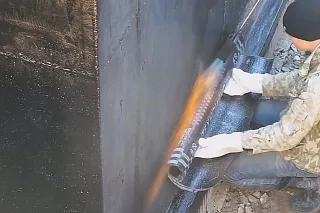

утцо10Работу по наплавлению гидроизоляции необходимо вести с помощником. Один из работников будет прогревать газовой горелкой полосу рубероида перед наклеиванием (до полного проплавления защитной пленки). Второй работник постепенно раскатывает рулон по гидроизолируемой поверхности и обеспечивает его плотное прижатие к ней.
Важный нюанс – на рубероиде только одна сторона предназначена для проплавления горелкой – в заводской намотке рулона она расположена сверху и снабжена логотипами и надписями, которые, кстати, существенно облегчают процесс визуального контроля за проплавлением верхнего защитного слоя.
Общее проявило: на вертикальных стенках работа всегда производится снизу вверх. Это касается и очередности наклеивания отдельных участков, и разматывания рулона при наплавлении. Если работать в обратном направлении, то есть греть пламенем рулон снизу, то расплавленный битум будет стекать по стенкам, в том числе попадая на ноги и на одежду работникам.
Работу начинают от подошвы ленты. Если на подошве есть горизонтальный участок, то первым отрезком можно закрыть основание, переходную галтель и выйти на начало вертикальной стенки.

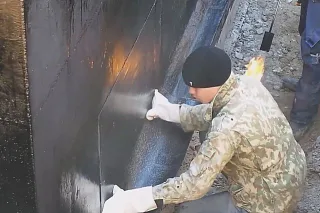

утцо11Вот результат аккуратного проплавления и раскатывания отрезка рубероида на нижнем участке фундаментной ленты – материал отлично прилег к поверхности, без малейших зазоров.

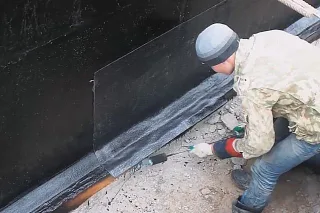

утцо12Небольшой участок полотна остался недокленным снизу.
Край аккуратно приподнимается, производится проплавление защитной подложки, а затем лист окончательно приклеивается к поверхности.

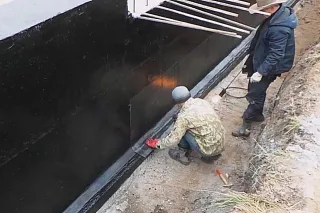

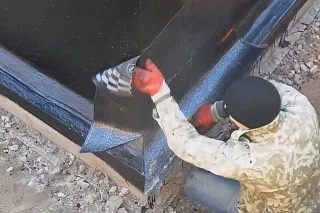

утцо13Будет правильным, да и более удобным, работу вести по ярусам. Пример показан на иллюстрации – бригада мастеров продолжает монтаж отрезков рубероида, закрывающих нижнюю часть подошвы с переходом на вертикальную стенку, пока не пройдет аналогичным образом по всему периметру.
Таким образом, будет закрыт самый, пожалуй, сложный участок фундаментной ленты – на вертикальный стенках работа пойдет более споро.
Важное правило – при наклейке очередного полотна оно должно находить боковым краем на предыдущее не менее, чем на 100 мм. Очень часто на самих рулонах визуально обозначена эта минимальная граница бокового нахлеста.
утцо14Особой аккуратности всегда требует наклеивание гидроизоляции по углам железобетонной конструкции.
При подходе к такому участку очередную полосу рубероида выкраивают таким образом, чтобы она зашла на соседнюю поверхность стены минимум на 150 мм.
Чтобы не происходило замятия или сморщивания, снизу делают необходимый надрез материала – примерно так, как показано на иллюстрации.
утцо15Аналогичным образом поступают после перехода на следующую поверхность, но только нахлест уже делается встречный, «зеркальный», и он полностью закроет угол, на котором, кстати, всегда получается как минимум двухслойное усиление гидроизоляции.
Подобный подход практикуется и при монтаже рубероида на внутренних углах.
утцо16Еще одно правило – лист рубероида, приклеиваемый на поверхность, не должен делать более двух изменений направления.
После того как нижняя часть фундаментной ленты полностью проклеена, переходят к ее верхней стороне. Для этого отмеряют отрезки рубероида таким образом, чтобы создать торцевой нахлест (100 ÷ 150 мм), закрыть полностью всю оставшуюся вертикальную стенку, а затем еще – и горизонтальную поверхность фундаментной ленты, от которой пойдет кладка стен.
Если работа ведется на старом фундаменте, то рубероид можно довести до линии перехода от цоколя к стене. Впрочем, нередко довольствуются даже уровнем земли – именно на участках контакта фундамента с грунтом гидроизоляция имеет повышенное значение.
А выше можно ограничиться просто битумной мастикой или другой пропитывающей или обмазочной гидроизоляцией.

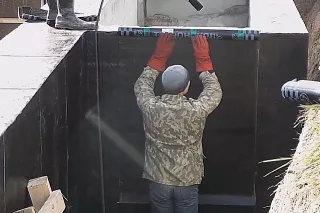

утцо17В данном случае, когда стен здания еще нет, полотна наклеиваются по той же технологии, с использованием газовой горелки, с раскатыванием рулона снизу вверх, с постепенным его приклеиванием к поверхности на расплавленную мастику…

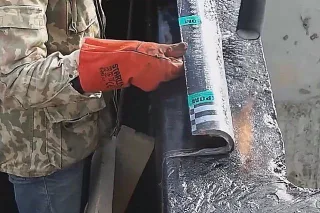

утцо18…и с дальнейшим переходом на вертикальную часть фундаментной ленты, так, чтобы закрыть ее полностью.
утцо19И остается после этого вновь только до конца подклеить оставшийся снизу «стартовый» участок.

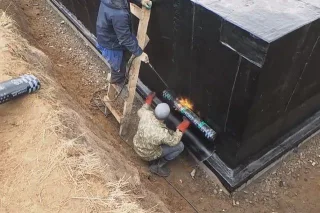

утцо20Будет очень разумным решением, особенно на сложных, переувлажненных грунтах или на участках с близким расположением подземных вод, после окончания первичного покрытия всей в фундаментной ленты – выполнить еще одно, сплошное, вторым слоем.
При этом швы на стыках полотен должны сместиться примерно на половину ширины листа.
Вот такой фундамент можно будет считать прилично гидроизолированным.
утцо21По готовности гидроизоляции можно переходить к монтажу утеплителя.
Для фиксации плит пеноплэкса на покрытой рулонной гидроизоляцией стене могут применяться различные способы и материалы.
Во-первых, можно приобрести специальный клеевой состав, предназначенный именно для термоизоляционных работ. Он хорошо удерживает плиты экструдированного пенополистирола на вертикальной поверхности.
Клей может реализовываться в магазинах в готовом к применению виде – пример показан на иллюстрации.

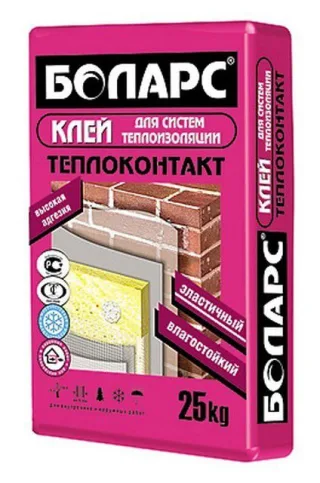

утцо22Впрочем, готовый клей в банках или ведрах – это довольно дорогое удовольствие, и намного практичнее будет замешивать состав самостоятельно из специальной сухой строительной смеси.
Времени такая процедура занимает немного, особых усилий не требует, так что, наверное, выглядит оптимальным вариантом.
Ассортимент таких смесей для термоизоляционных работ в наше время – достаточно широк, и есть из чего выбрать.

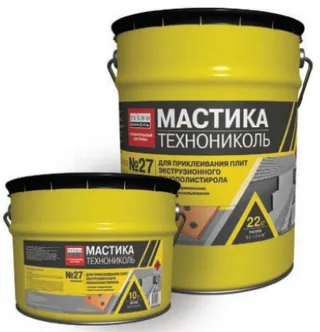

утцо23Прекрасно будет держать легкие пенополистирольные плиты на покрытой рубероидом поверхности и битумная мастика.
Правда, здесь нужна осмотрительность, так как составы на базе органических растворителей типа бензинов, эфиров, спиртов, ацетона и им подобных, способны негативно влиять на структуру пенополистирола. А вот водорастворимые мастики – будут в самый раз.
Мало того, производители освоили выпуск такого материала, предназначенного именно для подобных работ, то есть максимально адаптированного к совместным системам «гидроизоляция + утепление». Яркий пример – специальная мастика «Технониколь №27».
утцо24Если после выполнения наплавляемой гидроизоляции фундамента в распоряжении осталась горелка и запас газа, то можно, при должной аккуратности, применять и «горячий» метод монтажа утеплительных панелей. Правда, его допустимо применять лишь тогда, когда наклеенный рубероид не имеет внешней зернистой посыпки.
Газовой горелкой аккуратно, чтобы не допустить сквозного прожига, оплавляют поверхность нанесенного покрытия, круглым «пятном» примерно 200 ÷300 мм в диаметре.

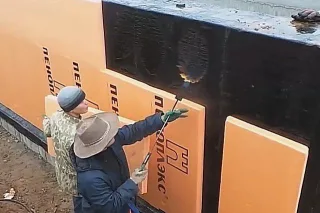

утцо25Плита пеноплэкса не тяжелая, и даже двух-трех таких областей оплавления обычно хватает для того, чтобы утеплитель надежно фиксировался на вертикальной поверхности стены.

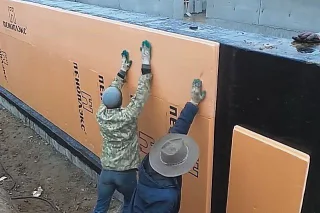

утцо26После подготовки таких участков расплава, панель плотно прижимается к определенному для нее месту и удерживается в этом положении около 15 секунд.
За это время битум застынет, и утеплитель вполне надежно будет держаться на поверхности.
утцо27Ну а если используется любой из клеевых составов, то он обычно накладывается на саму утеплительную панель горками или линиями.
В том случае, когда после выполнения гидроизоляции поверхность стенок ленты получается очень ровной, вполне можно применить и сплошное нанесение клея тонким слоем с использование зубчатого шпателя с высотой гребенки порядка 10÷12 мм.
Считается вполне нормальным, если нанесенный клей обеспечит порядка 40% (от общей площади плиты) контакта с утепляемой поверхностью.
В любом случае, клей необходимо стараться наносить так, чтобы после прижатия панели к стене он не выступал по краям, иначе это будет очень сильно мешать при подгонке очередных плит. А излишки выступившего клея, если они все же появились, необходимо не мешкая убирать.

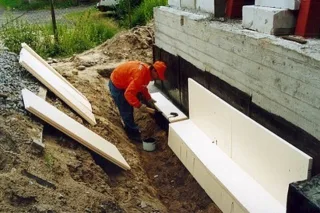

утцо28Работу всегда начинают снизу, от подошвы фундамента.
В идеале, если форма фундамента сложная, то есть имеет несколько переходов от вертикали к горизонтали, желательно утеплителем повторить всю ее конфигурацию.
Для этого придётся выполнять очень точную подгонку фрагментов, так, чтобы свести к минимуму просветы между ними.

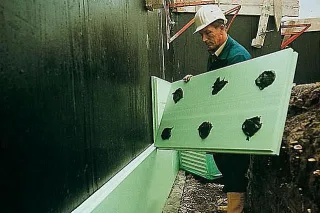

утцо29Впрочем, многие упрощают задачу — если подошва лежит ниже уровня промерзания грунта, то монтируют термоизоляцию исключительно на вертикальные стенки ленты.
В таком случае, конечно, проще – работать можно сразу целыми, нерезаными панелями, нанося на них клей, прижимая к поверхности в течение нескольких секунд, а затем проводя окончательную корректировку – подгонку между собой.
утцо30Безусловно, вообще без раскроя  – выполнить утепление не удастся, но все же большие участки будут заполняться плитами довольно быстро. Этому способствуют очень точная геометрия пеноплэкса и наличие стыковочных ламелей по краям панелей: их необходимо стараться использовать «по полной», даже при необходимости раскроя листов.
В итоге получается ровное покрытие без сквозных швов.

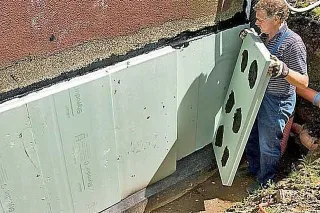

утцо31Если по результатам теплотехнических расчетов определено, что требуется двухслойное утепление, то второй ряд термоизоляционных плит монтируется на первый, с таким расчетом, чтобы обеспечивалось смещение (разбежка) швов между блоками.
Пример хорошо показан на иллюстрации.

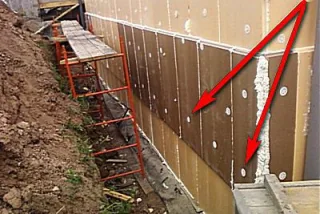

утцо32Чрезмерного приклеивания и излишней фиксации утеплителя на заглубленной участке фундаментной ленты не требуется – после проведения обратной засыпки грунт плотно прижмет панели к стенкам, и никуда они уже не денутся.
Но вот внимание – ОЧЕНЬ ВАЖНЫЕ НЮАНСЫ:
Весь монтаж ниже уровня грунта должен идти исключительно не клеящий состав. Таким образом, если вы вдруг видите картину, что приглашенный мастер начинает забивать дюбели-грибки НИЖЕ уровня будущей обратной засыпки – у вас есть все основания немедленно попрощаться с ним.
Какой смысл было выполнять на стенках фундаментной ленты высококачественную гидроизоляцию, если тут же нарушать ее целостность сверлением отверстий?
утцо33А вот выше линии грунта, там, где уже не может быть напорного воздействия воды, установка дополнительных фиксирующих элементов становится не только возможной, но, пожалуй, даже обязательной.
Грунт уже не будет придавливать плиты к поверхности, а между тем их «тесный контакт» просто необходим. Поэтому и практикуется использование дюбелей-грибков, которые будут плотно прижимать панели утеплителя к поверхности цоколя.
Подчеркнём еще раз: только ВЫШЕ уровня грунта.

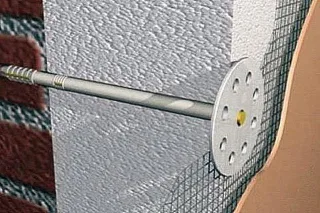

утцо34Для такой фиксации прямо через утеплительные плиты, уже установленные на клеевой состав, просверливаются отверстия в цоколе. Диаметр отверстия и его глубина напрямую зависят от толщины утепления, от материала стены и от модели выбранного дюбеля. Обычно рассчитывают так, чтобы распорная часть дюбеля вошла в стену цоколя на 45÷60 мм.
Количество дюбелей на одну стандартную плиту – 5÷6.
После подготовки отверстий в них вставляются дюбели, так, чтобы шляпки уперлись в утеплительную панель, а затем вбиваются или вкручиваются (в зависимости от конкретной модели крепежа) распорные сердцевины-сердечники.
В дальнейшем шляпка этого «грибка» будет закрываться тем или иным способом – уже при отделке цокольной части стены.
утцо35После того как вся поверхность фундамента и цоколя покрыта слоем термоизоляции, имеет смысл пройтись с проверкой, законопатить все просветы между плитами, если таковые обнаружатся, и заполнить их монтажной пеной.
Кстати, в этих целях очень хорошо использовать фирменный состав «Пеноплэкс», подходящий и в качестве клея, и для заполнения оставшихся пустот.
После застывания пены, все ее излишки срезаются под общий уровень утеплителя.
Но есть еще один важный нюанс – сама по себе полиуретановая пена не любит постоянного контакта с водой, и может в таких условиях терять свои качества. Поэтому, если швы были заделаны пеной, то после обрезки излишков по всем линиям швов следует густо пройтись полосами битумной мастики.

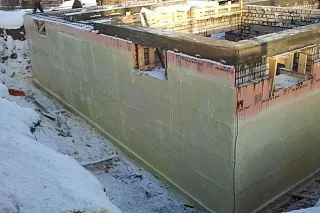

утцо36По сути, утепление фундамента почти закончено, и можно приступать к обратной засыпке грунта.
Но правильным будет еще предусмотреть защиту утеплителя от химического воздействия влаги, постоянно находящейся в грунте.
Например, по всем стенам растягивают армирующую стекловолоконную сетку и проводят тонкослойное оштукатуривание с использованием раствора для обмазочной гидроизоляции или упомянутого выше клеевого состава для пенополистирола.
После этого (после полного высыхания такого слоя) можно будет выполнять засыпку грунта.

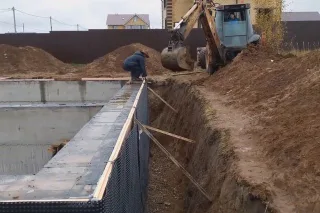

утцо37Другой вариант, который, пожалуй, можно назвать оптимальным – это использование особой профилированной мембраны, которая специально предназначена для подобных функций.
Она не только становится дополнительным гидроизоляционным барьером, но еще за счет формы своих «чашек» будет хорошим «демпфером» при засыпке грунта, предохраняющим слой утепления от случайного механического повреждения.
утцо38Казалось бы, всё, но ведь мы выше говорили, что полноценным утепление цоколя будет считаться только в комплексе с горизонтальным слоем термоизоляции, то есть с утепленными отмостками.
После засыпки грунта в траншею вдоль фундаментной ленты и его трамбовки, по периметру цоколя формируется площадка с песчано-гравийным основанием. Высота утрамбованной песчаной подушки выбирается такой, чтобы после укладки плит утеплителя и заливки отмостки (если ее планируется заливать из бетона) выйти на расчетный уровень грунта вокруг здания.
Впрочем, это необязательное условие – как мы видели на схемах, утеплительный слой вокруг цоколя вполне может быть и заглубленным. А вот обязательное условие – это плотная, без просветов, стыковка вертикальной и горизонтальной термоизоляции, неважно, на какой глубине от поверхности.
В данном случае на иллюстрации показано верхнее расположение вертикальной термоизоляции.

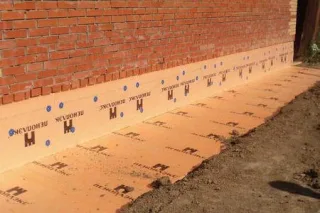

утцо39Ширина и толщина этого слоя нам уже известны – мы подробно рассматривали этот вопрос выше.
Опять же, эти параметры не зависят от глубины залегания слоя.

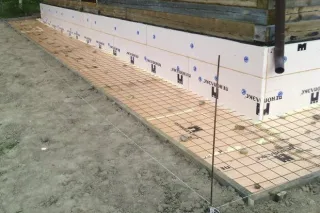

утцо40После этого, если планируется заливка отмостков, готовится опалубка.
Она должна располагаться так, чтобы обеспечивался отток воды от цоколя наружу, то есть с уклоном в 5÷7 градусов от стены.
Желательно предусмотреть и армирование конструкции – можно использовать сварные карты-решетки, которые в большом ассортименте представлены в строительных магазинах. Значимых механических нагрузок здесь не предвидится, то есть можно использовать сетку из прутков диаметром буквально 3÷4 мм, и с размером ячейки в 100÷150 мм.

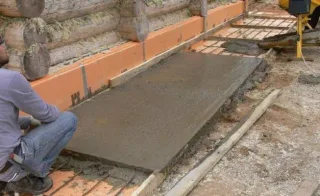

утцо41Ну и, наконец, следует заливка отмостки  бетоном с марочной прочностью М200-М300.
Толщина отмостки обычно от 50 до 70 мм, реже – несколько больше.
При заливке не забывают оставлять еще и компенсационные швы, иначе конструкция быстро растрескается.

Кстати, как уже говорилось, отмостки вовсе не обязательно должны быть бетонированными – есть немало других интересных методов их создания.

уцо21Отмостки по периметру дома – широкое поле для креатива хозяев!

Безусловно, эти элементы общей конструкции дома должен подчиняться определенным правилам, «служить делу» гидроизоляции и утепления фундамента. Но вод подходы к их строительству могут быть различными, и порой – весьма неожиданными.  О том, как самостоятельно сделать отмостки вокруг дома , с многочисленными интересными и важными подробностями, читайте в специальной публикации нашего портала.

Безусловно, после утепления цоколь чаще всего еще и отделывается тем или иным способом. Красиво оформленное основание дома всегда придает зданию дополнительную респектабельность, и этот вопрос также никогда не стоит сбрасывать со счетов. Кроме того, как уже говорилось, нередко совмещается «приятное с полезным» – то есть отделка цоколя является еще и термоизоляционным слоем. Это становится возможным при использовании специальных термопанелей.

Видео: Цокольные термопанели – отделка и утепление цоколя одновременно!

Ну а чисто отделочные работы, которые скроют утепление цоколя – это уже на усмотрение хозяев. И вариантов здесь может быть – великое множество. Немало полезных советов для самостоятельной работы в этой сфере читатель может почерпнуть и на страницах нашего портала.

уцо22Отделка цоколя – что же выбрать?

Разнообразие вариантов в таком вопросе может иногда даже поставит в тупик. Чтобы сориентироваться в возможностях, познакомьтесь с рядом статей нашего портала. Одна из них дает общий обзор – чем отделать цоколь. Другая – делает основной акцент на отделке цоколя искусственным камнем. Третья показывает, что в ряде случаев можно даже выполнить отделку фундамента дома профлистом.

И  в завершение, наверное, стоит еще раз подчеркнуть, что утепление цоколя лишь в том случае будет действительно эффективным, если оно является частью общего «ансамбля» – термоизоляции заглубленной части фундамента, грунта по периметру здания, перекрытия первого этажа и фасадной стены. Никаких разрывов, то есть путей утечки тепла между этими компонентами общей системы, быть не должно. «Лепить» какие-то фрагментарные участки утепления, совершенно не взаимосвязанные между собой – это абсолютно бесперспективное занятие, никакого толку от которого все равно не будет.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
4.8
  • Николай Борисович

    Ответить

    Добрый день.
    Вопрос специалистам. Есть ли смысл утеплять наружную часть фундамента дома (цоколь) если сам фундамент не утеплен и технической возможности это сделать нет.

  • Денис

    Ответить

    Здравствуйте! Лично я не специалист, но думаю, что утепление лишним никогда не бывает.
    А вообще у меня также вопрос.
    Собираюсь сделать завалинку из кирпичей вокруг своего дома, низко стоящего на земле и внизу прогрызенного мышами. Думаю сделать кладку в пол-кирпича и между ней и стеной минвату или пенопласт поместить. Нужно ли для такой конструкции отдельный фундамент и хватит ли просто ровно положить в землю ряд кусков бетона? Делать полноценный фундамент пока не могу, а дом утеплить хоть как-то надо. Скажите, мой план имеет смысл, или правильнее что-то другое сделать, а так лучше вообще не тратить сил?

Добавить комментарий
