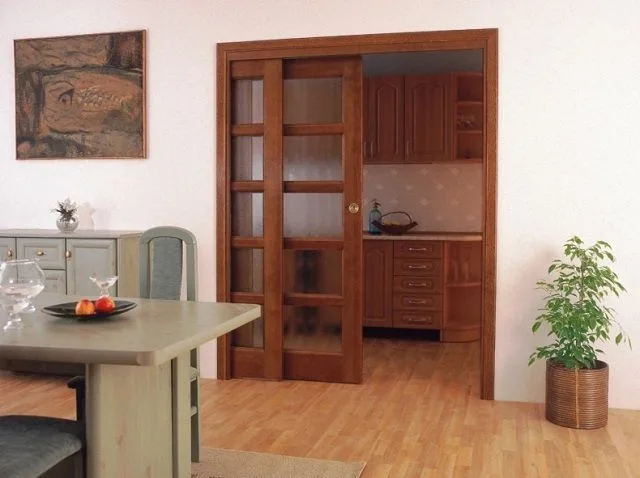

Двери купе своими руками


Двери купе своими руками

Двери купе своими руками установить непросто – подобную задачу смело можно отнести к разряду повышенной сложности. Однако, «сложно» вовсе не означает «невозможно», если хорошо разобраться в конструкции, в работе  ее механизмов, и если проводить монтаж не торопясь, тщательно вымеряя нужные параметры и проводя последовательно все требуемые операции.

Двери купе своими руками

Двери купе своими руками

Понятно, что нужно иметь под рукой все необходимые инструменты и обладать неплохими устойчивыми навыками работы с ними. Если все эти условия покажутся не запредельными, то можно браться за самостоятельное изготовление и установку двери-купе.

Выбирая ту или иную конструкцию подобной двери, владелец жилья просто обязан для начала знать о ее достоинствах и недостатках.

Плюсы и минусы раздвижных дверных конструкций

Раздвижные двери в квартире или доме, особенно в комнатах с небольшими площадями, имеют массу преимуществ:

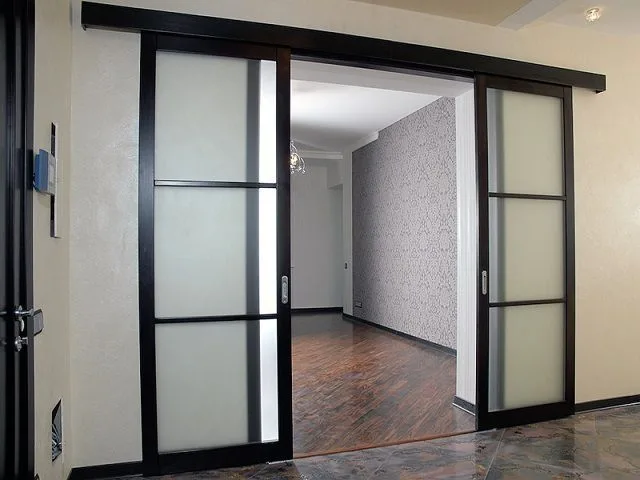

Двери купе позволяют экономить пространство помещений

Двери купе позволяют экономить пространство помещений

  • Это экономия пространства и возможность использовать его по другому назначению.
  • Такая конструкция визуально увеличивает размер стены.
  • Отсутствие порогов тоже можно отнести к достоинствам – это бывает очень важно, если в доме есть маленькие дети, люди преклонного возраста или с ограниченными возможностями - страдающие нарушениями функций опорно-двигательного аппарата.
  • Появляется возможность разделение одной комнаты на две зоны - это актуально для однокомнатной квартиры, когда комната выполняет сразу несколько назначений.
  • Такие двери при правильной сборке – очень просты и удобны в эксплуатации;
  • Раздвижные двери способны внести в скупую планировку типовой квартиры индивидуальность, повлиять на эстетическое преображение интерьера.

Есть у этой конструкции и свои минусы, о которых также важно знать:

  • Так как при закрытии раздвижных дверей между ее полотном и коробкой в дверном проеме будут оставаться зазоры, комната не будет полностью звукоизолирована.
  • Если дверь будет установлена в кухне, то она не сможет в полной мере удержать запахи в этом помещении.
  • Монтаж подобной двери должен быть тщательно выверен, иначе может последовать перекос. Створку может переклинить, и она не будет открываться и закрываться;
  • Если выбрана дверь, состоящая из двух створок, то монтаж ее будет гораздо сложнее, так как половинки необходимо идеально подогнать друг другу;
  • Даже самая простая раздвижная дверь-купе имеет достаточно высокую стоимость.

Разновидности дверей-купе

Как всем известно, двери-купе или раздвижные двери отличаются от традиционных тем, что их полотна не распахиваются на петлях, а ходят вдоль стены по специальным направляющим. Такие конструкции разделяют на три подтипа - подвесные, подвесные кассетные и с двери с верхней и нижней направляющей. Давайте посмотрим на них поближе, чтобы разобраться, куда и когда какая дверь будет оптимальной:

Подвесные двери-купе

Подвесные двери - самый популярный вариант, так как они самые простые в сборке и не требуют демонтажа части стены.

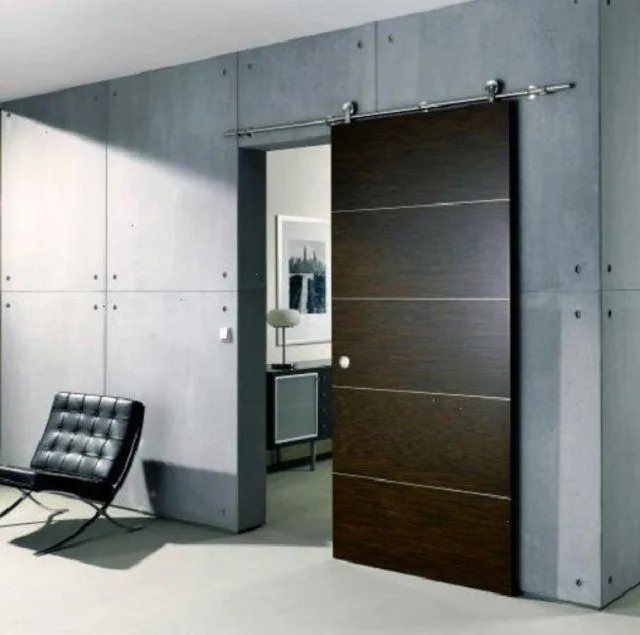

Подвесная дверь купе

Подвесная дверь купе

Такие двери подвешиваются на специальную конструкцию, которая закрепляется на потолок или на стены. Полотно двери ходит по направляющему рельсу. Крепежные и направляющие элементы могут быть открытыми или же их декорируют маскировочным коробом.

Полотно двери в этой конструкции находится в подвешенном положении на расстоянии нескольких сантиметров от стены и от пола. Поэтому с той стороны, на которой полотно располагается, невозможно будет поставить вплотную к стене ни один из предметов мебели.

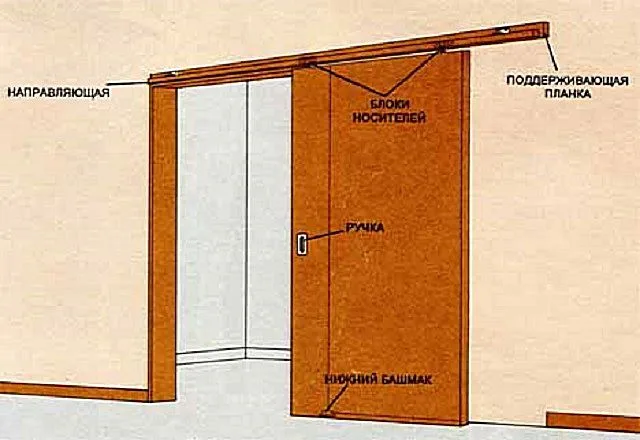

Примерная схема устройства подвесной двери-купе

Примерная схема устройства подвесной двери-купе

Чтобы маскирующий конструкцию подвески короб не испортил интерьер помещения, нужно сразу продумать его дизайн и месторасположение. Таким кожухом можно закрыть только рельс, по которому будет ходить полотно двери, или же закрепить его от стены до стены. Второй вариант будет особо предпочтителен, если конструкция будет устанавливаться под потолком. Еще одним вариантом может быть монтаж короба по всему периметру комнаты. В этом случае, он может стать маскировкой и для оконного карниза со шторами. Естественно, такое закрепление будет уместным только тогда, когда высота оконных и дверных проемов находится на одном уровне.

Второй вариант подвесной двери почти не отличается от первого по конструкции. Разница заключается только в том, что направляющий рельс крепится не к стене или потолку, а непосредственно на дверной проем.

Подвесные кассетные двери-купе

Эта разновидность отличается от подвесных дверей тем, что система с направляющими спрятана в толще стены. Соответственно, и дверное полотно будет уходить в стену, в своеобразную кассету, устроенную по размеру створки.

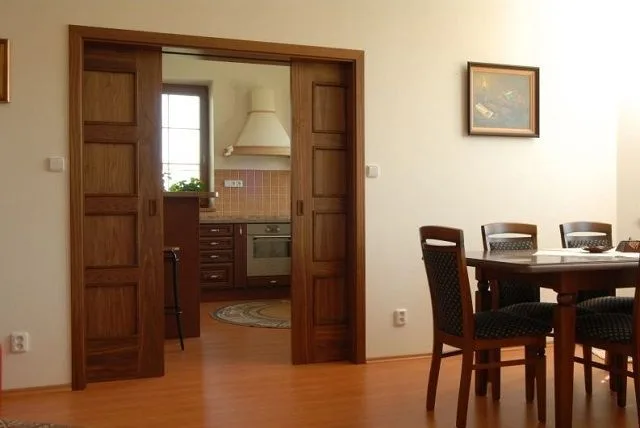

Дверь-купе кассетного типа

Дверь-купе кассетного типа

Монтаж этой конструкции можно произвести различными способами:

  • При постройке дома - непосредственно при возведении перегородок между комнатами.
  • При устройстве легкой перегородки из металлических профилей и гипсокартона.
  • Путем выдалбливания в стене ниши необходимого размера и глубины, а после установки дверной конструкции — закрытия ее гипсокартонными листами.
  • Установка обычной подвесной двери, а затем закрытие и ее, и всей стены гипсокартонной «ширмой». В этом случае придется пожертвовать площадью комнаты, так как построенная стена и оставленный для двери зазор украдут от общей площади около 150 мм.

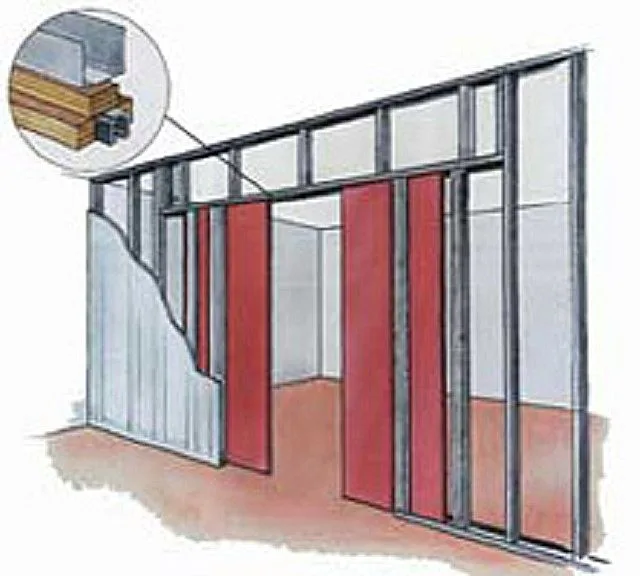

Створки такой двери "прячутся" в толще стены

Створки такой двери «прячутся» в толще стены

Подобный вид дверной раздвижной конструкции будет стоить намного дороже обычных подвесных дверей, так как установка практически соответственна возведению новой стены.

Однако, нужно отдать должное тому, что эстетичность и комфортность этого вида двери «в разы» выше всех других конструкций. Если правильно проведен монтаж, то срок эксплуатации ее практически неограничен временем.

Такие двери - самые комфортные из всех

Такие двери — самые комфортные из всех

К стене, в которую дверь прячется, можно вплотную поставить любой предмет мебели, так как он абсолютно не будет мешать движению полотна. Дизайнерское оформление двери и ее обрамления может быть выполнено в разных стилях и из различных материалов, поэтому всегда есть возможность выбрать подходящий под общий интерьер вариант.

Двери с верхней и нижней направляющей

В этом варианте полотно двери-купе находится не в подвешенном состоянии, а ходит по вмонтированному в пол рельсу.

Эта конструкция более сложна в монтаже, так как придется идеально подогнать верхние и нижние крепления. Но зато она значительно надежнее и стабильнее, чем системы, подвешиваемые только сверху. Дверное полотно перемещается по рельсам с помощью роликов, которые в этом случае закрепляются и сверху, и снизу.

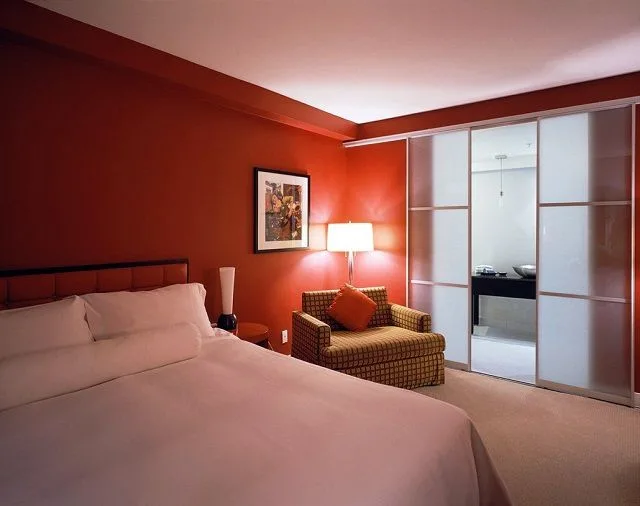

Направляющие расположены и сверху, и снизу

Направляющие расположены и сверху, и снизу

К минусам дверей, имеющих нижний направляющий рельс, можно отнести то, что профиль придется понтировать в пол, создавая для него специальный длинный и узкий паз. Кроме того, есть еще одна «ахиллесова пята» - в углублении направляющего профиля может собираться пыль, грязь, мелкий мусор – они способны замедлять, тормозить свободное движение дверного полотна. Поэтому, устанавливая такую конструкцию, необходимо будет тщательно следить за идеальной чистотой полозьев.

Несмотря на надежность этого варианта, его все же чаще используют не для межкомнатных дверей-купе, а в одноименных шкафах.

Какая я бы система дверей-купе ни была выбрана, она может иметь одно дверное полотно, два или даже больше. Выбор по данному критерию будет зависеть от ширины проема, в которую будет установлена дверь, и от желания владельца жилья.

Материалы и инструменты для монтажа двери-купе

Инструменты

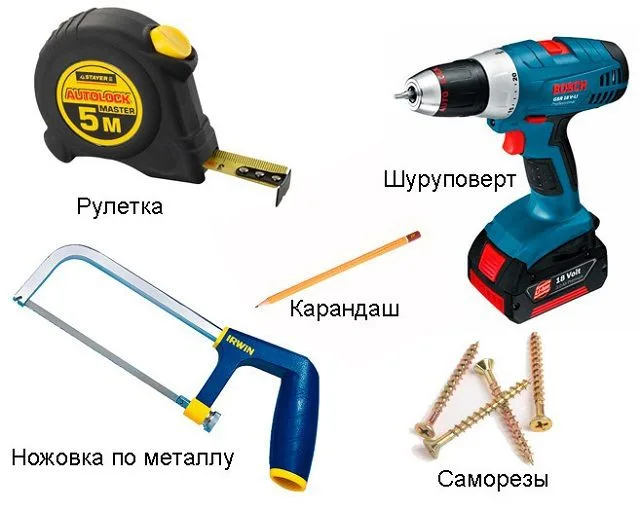

Работу всегда начинают с подготовки нужного инструмента

Работу всегда начинают с подготовки нужного инструмента

Для изготовления и установки подобной дверной конструкции потребуются инструменты, которые помогут провести работу быстро и аккуратно. Так, под рукой должно быть следующее:

  • Электрический лобзик и циркулярная пила - они необходимы для распиливания бруска и металлических направляющих.
  • Набор ручных столярный инструментов – молоток (киянка), отвертки, стамески, рубанок и т.п.
  • Шуруповерт будет необходим для аккуратного вкручивания саморезов и иных крепежных элементов. при креплении фурнитуры.
  • Электродрель с набором сверл для работы с деревом и для проделывания отверстий под винты фурнитуры в профилях.
  • Отвес и строительный уровень, рулетка, карандаш, угольник.
  • Чтобы довести готовые деревянные конструкции до идеальной ровности, может пригодиться вибрационная или эксцентриковая шлифовальная машинка.

Материалы и запчасти

Для сборки двери необходимо:

  • Одно или два дверных полотна. Приобретая их, необходимо узнать их вес, так как по этому параметру нужно будет подбирать и фурнитурные крепления. Дверное полотно подбирается в зависимости от выбранной конструкции. Типовые размеры полотен двери по отношению к проему будут приведены в таблице ниже:

- если выбрана навесная конструкция, то полотно должно быть выше проема двери;

- если устанавливается кассетная дверь-купе, то полотно должно быть ниже проема;

- при установке двери на двух рельсах, полотно должно быть больше проема в открытом варианте и настолько же меньше, если она будет выполнена в кассетном варианте, т.е. уходить в стену.

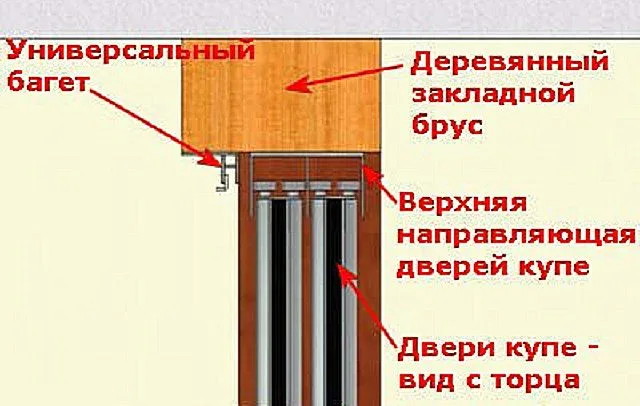

Примерная схема подвеса двери

Примерная схема подвеса двери

  • Один металлический рельс (направляющая), если дверь будет подвесной и два - нижний и верхний, если ролики на полотне будут закреплены с двух сторон. Рельсы должны иметь длину, равную двойной ширине полотна. Если полотен два, то соответственно и направляющая должна быть больше их ширины в четыре раза.
  • Брус размером 50×50 мм и длиной, равной подготовленному рельсу.
  • Ролики и крепеж для них, подобранные под толщину и вес двери.

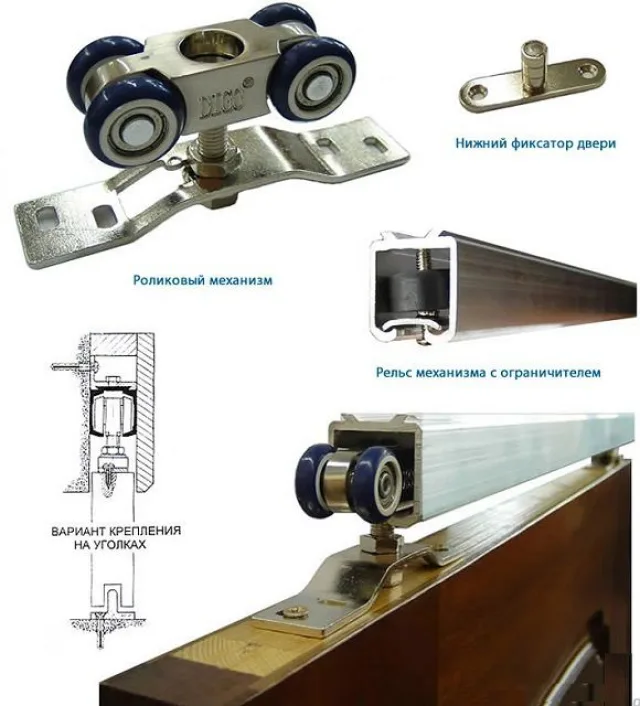

Ролики и направляющие должны соответствовать весу и размерам дверного полотна

Ролики и направляющие должны соответствовать весу и размерам дверного полотна

  • Два наличника, один из которых будет установлен сбоку, а второй - закроет верхнюю навесную конструкцию, или же вместо них устанавливается маскировочный короб. Наличники можно смонтировать по бокам таким образом, что полотно при открывании и закрывании будет входить в один из них.
  • Один или два доводчика, которые будут доводить дверь до нужного места на рельсе.
  • Дверная ручка - одна или две.
  • Анкерные крепления для установки бруса на стене.
  • Саморезы.
  • Для крепления наличников можно использовать декоративные гвозди.

НазваниеМиниатюра
Саморез с прессшайбой для подвесной пластины 4 × 40Саморез3
Саморез для крепления напольного направляющего профиля 4 × 15Саморез2
Саморез для крепежного профиля 4 × 60Саморез1
Саморез для крепления нижнего направляющего профиля 3 × 30Саморез
Ручка двери-купе Ручка двери
Резиновый уплотнительрезиновый утеплитель
Ключ рожковый №13 и шестигранный №5Ключи для монтажа
Нижний стопор Нижний стопор
Анкерные крепленияАнкерные креп.
Напольный направляющий профильНижняя направляющая
Роликовая подвескаРолик
Доводчик Доводчик

Так как самыми популярными в монтаже являются подвесные двери, то размеры приведены именно для этой конструкции, хотя они могут подойти и для системы с двумя рельсами.

Таблица соответствия проемов и полотен подвесной двери-купе с одной створкой:

Размер двери-купе (ширина, высота в мм)Размер дверного проема (ширина, высота в мм)Внешний размер дверного блока с наличниками (ширина, высота в мм)Высота крепления закладного бруса от чистого пола в ммДлина закладного бруса в мм
Без обрамленияС обрамлением
600×2000540×1975565×1975704×204220471300
700×2000640×1975665×1975804×204220471500
800×2000740×1975765×1975904×204220471700
900×2000840×1975865×19751004×204220471900
600×2100540×2075565×2075704×214221471300
700×2100640×2075665×2075804×214221471500
800×2100740×2075765×2075904×214221471700
900×2100840×2075865×20751004×214221471900
600×2200540×2175565×2175704×224222471300
700×2200640×2175665×2175804×224222471500
800×2200740×2175765×2175904×224222471700
900×2200840×2175865×21751004×224222471900

Таблица размеров двери-купе с двумя створками:

Размер двери-купе (ширина, высота в мм)Размер дверного проема (ширина, высота в мм)Внешний размер дверного блока с наличниками (ширина, высота в мм)Высота крепления закладного бруса от чистого пола в ммДлина закладного бруса в мм
Без обрамленияС обрамлением
600+600×20001143×19751165×19751304×204220472500
700+700×20001343×19751365×19751504×204220472900
800+800×20001543×19751565×19751704×204220473300
900+900×20001743×19751765×19751904×204220473700
600+600×21001143×20751165×20751304×214221472500
700+700×21001343×20751365×20751504×214221472900
800+800×21001543×20751565×20751704×214221473300
900+900×21001743×20751765×20751904×214221473700
600+600×22001143×21751165×21751304×224222472500
700+700×22001343×21751365×21751504×224222472900
800+800×22001543×21751565×21751704×224222473300
900+900×22001743×21751765×21751904×224222473700

Полотно лучше всего приобрести в готовом виде. Но при желании его можно изготовить и самостоятельно, например, из ламинированного ДСП. Однако, профессионально изготовленное полотно с ровными, идеально отделанными краями, будет смотреться более эстетично.

Изготовление дверного полотна

Если все-таки решено изготовить двери самостоятельно, потребуется одна или две панели ДСП нужного размера. Как пример, можно взять следующие размеры: проем двери, окантованный коробкой 765 × 1975 мм потребует размеров полотна 800 × 2000 мм.

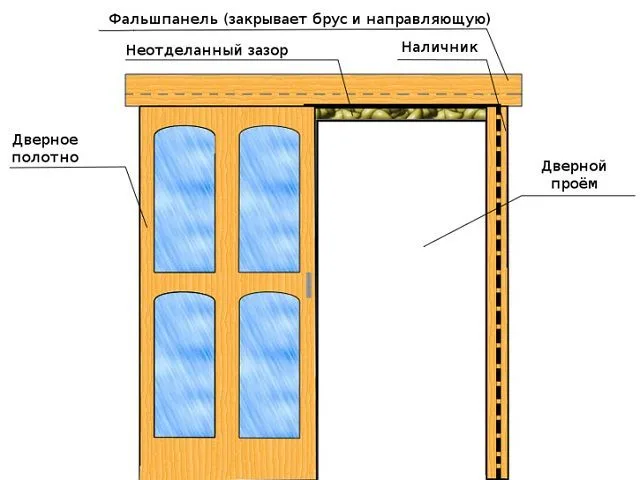

Дверное полотно должно соответствовать имеющемуся проему

Дверное полотно должно соответствовать имеющемуся проему

Чтобы облегчить вес двери, рекомендовано вырезать в ней прямоугольник или один-два квадрата, а в которые позже установить стекло или более тонкую фанеру – по типу филенки.

  • Сначала полотно необходимо разметить - от его краев нужно отступить не менее 150 мм.
  • Далее, середина полотна вырезается с помощью электрического лобзика. Для этого в одном из углов размеченной фигуры просверливается сквозное отверстие, в которое вставляется пилочка лобзика. Аккуратно, по периметру, середина панели выпиливается.
  • Выпилить отяжеляющую часть двери несложно, труднее придать ей презентабельный вид. Для этого нужно облагородить торцы ДСП и по периметру двери, и внутри получившейся рамы специальной самоклеящейся лентой, которая фиксируется с помощью прогрева ее утюгом. При установке стекла или декорированной фанеры, их крепят хорошо подобранным по размеру и цвету штапиком.
  • Другим вариантом может стать дверь, изготовленная из хорошо обработанного бруса, скрепленного между собой перемычками из более узкого бруска или же из прочных реек, между которыми устанавливается стекло или фанера.

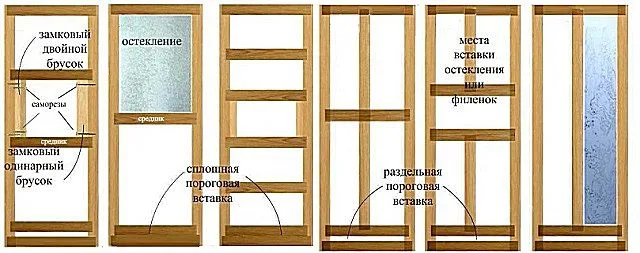

Несколько вариантов изготовления облегченного дверного полотна

Несколько вариантов изготовления облегченного дверного полотна

Если кажется, что дверь из бруска сделать проще, то это неверно, так как для этого необходимы не только качественный, хорошо обработанный материал, но и безукоризненная сборка. При невыполнении хотя бы одного из этих условий, дверной каркас может деформироваться.

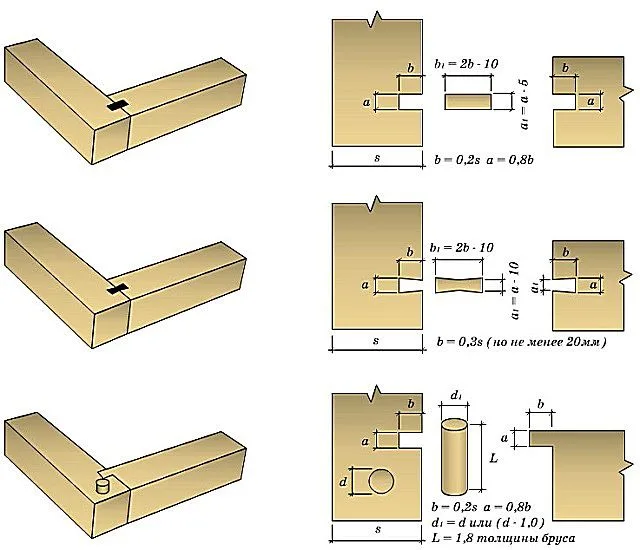

Варианты угловых креплений брусьев

Варианты угловых креплений брусьев

Кроме этого, нужно иметь хорошее столярное оборудование, которое позволит сделать точные срезы и идеально обработать поверхность вырезанных пазов, шипов, углов и других соединительных узлов.

Монтаж подвесной конструкции

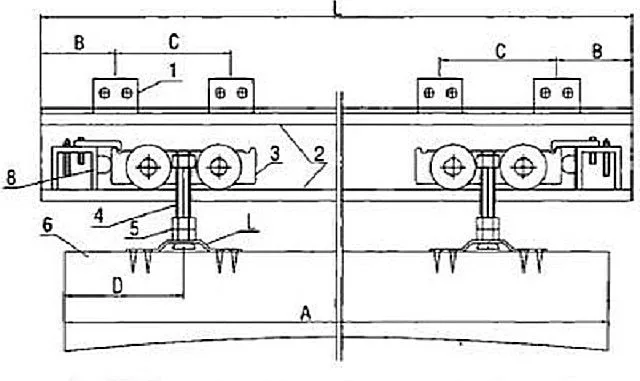

Конструкция подвесного узла двери

Конструкция подвесного узла двери

Конструкция подвеса дверей-купе состоит из следующих элементов:

1 – уголковые держатели направляющих;

2 – направляющие;

3 – каретка;

4 – резьбовой подвес;

5 – гайка и контргайка;

6 – дверное полотно;

7 – захваты дверного полотна;

8 – стопор.

После изготовления или приобретения дверного полотна, на него нужно закрепить все элементы системы, которые должны быть установлены на нем. Нужно помнить, что стекло, если оно предусмотрено к установке, вставляется в последнюю очередь.

  • Для врезки ручек на дверном полотне размечаются и вырезаются отверстия с двух сторон панели.

Чтобы точно определить расположение ручек, от края двери отступают 30 ÷ 50 мм, и с помощью уголка чертят вертикальную линию.

 Далее, нужно определить ширину и высоту вырезаемого отверстия. Для этого измеряется дно ручки, и полученные размеры переносятся на полотно двери в соответствии с прочерченной вертикальной линией.

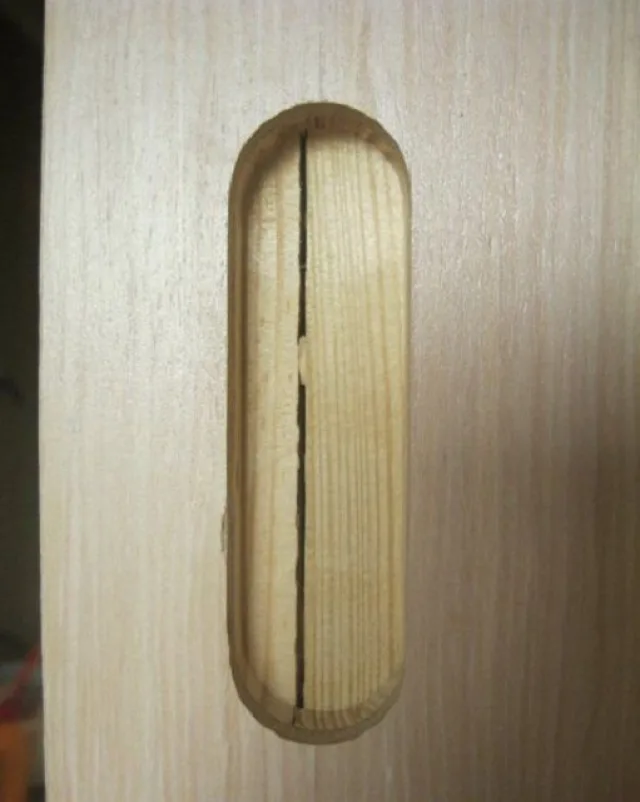

Вырезанный паз для установки дверной ручки

Вырезанный паз для установки дверной ручки

На полученный прямоугольник прикладывается ручка и обрисовывается простым карандашом. Так можно получить правильное ровное размещение ручки и скруглить края прямоугольника по нужному радиусу.

Следующим этапом идет высверливание скругленных краев. Для этого будет необходимо взять круглое сверло-коронку нужного диаметра, которым по бокам отмеченной формы высверливаются два отверстия.

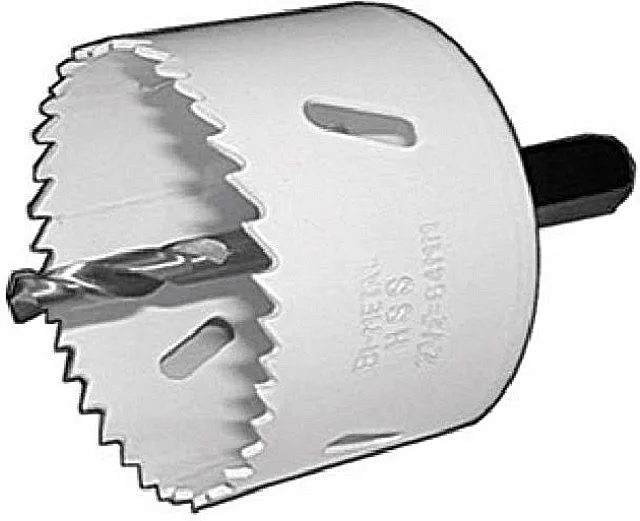

Сверло-коронка

Сверло-коронка

Оставшуюся между ними древесину можно будет изъять с помощью стамески и молотка. Эту работу нужно проводить очень аккуратно.

Сделав два таких отверстия, в дверное полотно с двух сторон вклеивают ручки.

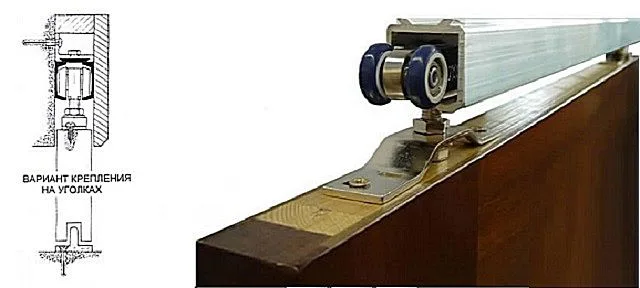

Верхние ролики с направляющей

Верхние ролики с направляющей

  • На торцевой части полотна закрепляется подвесная пластина с роликовой конструкцией. Нужно отметить, что в разных вариантах подвесные пластины могут значительно различаться. В одних, как на данном фото, ролики прикручиваются к подвесной пластине. А в других они могут вставляться сбоку в специальный паз. Сама подвесная пластина прикручивается саморезами с пресс-шайбами на определенном расстоянии от края. Обычно к подвесной системе прикладывается подробная инструкция монтажа конкретной конструкции с указанными параметрами именно для нее.
  • Далее, ролики закрепляются на нижнюю часть двери. Этот элемент системы тоже может иметь различную конструкцию, поэтому лучше всего приобретать направляющие и ролики в комплекте.
  • После того, как на дверь будут установлены необходимые элементы, можно переходить к монтажу направляющих рельсов, по которым будут ходить ролики. Направляющие закрепляются на пол и стену или же только стену, в зависимости от выбранной системы.

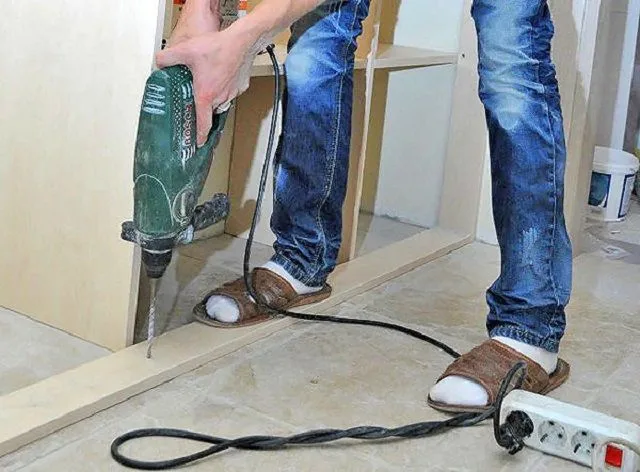

Монтаж основы для крепления рельса

Монтаж основы для крепления рельса

  • Чтобы нижняя часть конструкции была установлена ровно и устойчиво, под нее нужно закрепить надежную опору, которую чаще всего заглубляют в поверхность готового пола, но иногда и закрепляют сверху напольного покрытия. В последнем случае образуется невысокий порожек. В качестве опоры используется идеально ровная доска, имеющая ширину нижней направляющей. Отверстия под крепления в опорной доске и в полу высверливаются насквозь. Верхняя часть фрезеруется «под затай» - это необходимо для того, чтобы шляпка самореза была полностью утоплена в доску. Точно так же необходимо готовить отверстия и в направляющей.
Нижний направляющий профиль

Нижний направляющий профиль

  • Сверху опорной доски закрепляется нижний рельс, по которому будет ходить ролик, устанавливаемый на нижнем торце двери-купе. Рельс может иметь одну или две колеи, в зависимости от конструкции двери.
  • Чтобы дверь не выскакивала за пределы рельса, в него рекомендовано установить стопор.
Стопорная пружина

Стопорная пружина

Стопор установить достаточно просто, главное, чтобы он был подобран нужной ширины. Его проталкивают в колею рельса. Пружинящие изогнутые верхние пластинки упираются в верхнюю часть рельсовой колеи.

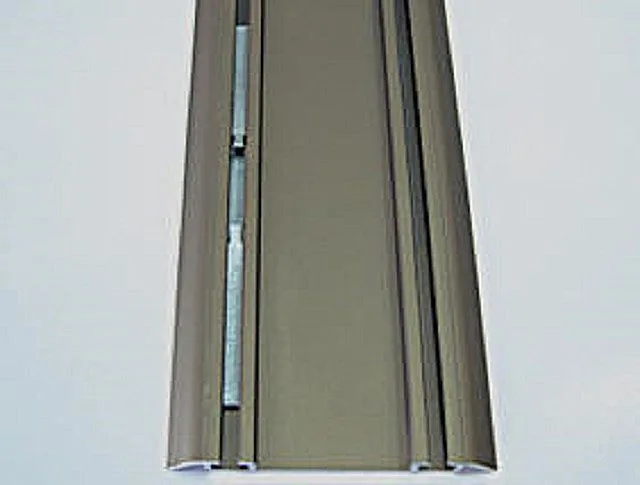

Стопор, установленный в колее рельса

Стопор, установленный в колее рельса

Между верхними пластинами стопора образуется зазор, и когда ролик идет внутри колеи, он наезжает на одну из изогнутых частей стопора, а затем попадает в образованное между ними пространство. Вторая изогнутая часть стопора не позволяет двигаться ролику дальше и выйти за пределы рельса. Таким образом, дверное полотно фиксируется на одном месте.

Открыть дверь-купе легко - достаточно приложить небольшое усилие в направлении открытия, и ролик выскочит из зазора стопора, а дверь свободно поедет по направляющей.

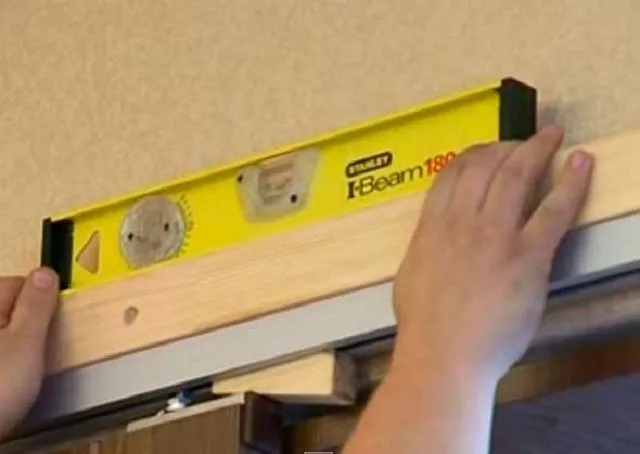

Установка направляющих должна проводиться с тщательной проверкой горизонтальности

Установка направляющих должна проводиться с тщательной проверкой горизонтальности

  • Далее, идет монтаж верхнего рельса, его обычно закрепляют на заранее прикрученный к стене с помощью анкерных креплений брус. Чтобы верхняя направляющая была строго расположена над нижней, для точного замера используют отвес, а для горизонтального -  строительный уровень.

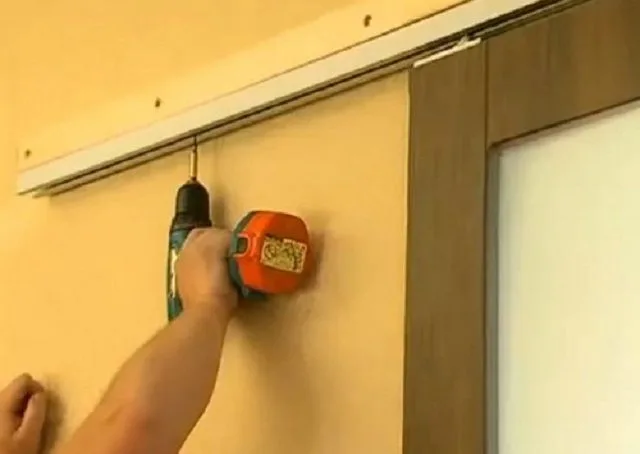

Крепление направляющей к брусу

Крепление направляющей к брусу

Следующим шагом к брусу саморезами прикручивается верхний рельс, в который и будет устанавливаться дверь с подвесной системой. Рекомендовано и в верхний рельс установить ограничитель движения. Он должен быть закреплен ровно над нижним стопором, над его частью, которая фиксирует ролик при попадании его в зазор.

  • Кроме этого, часто в комплект двери входит доводчик, который не позволяет двери остаться не закрытой.
  • Для более тихого хода роликов в металлической конструкции рельсов, в них закрепляется резиновый уплотнитель. Он может быть уложен как в верхний, так и в нижний рельс.
  • После закрепления направляющих рельсов, дверь навешивается в подвесную конструкцию. Сначала через боковое отверстие в верхнюю направляющую заводятся верхние ролики, а затем дверное полотно нужно немного приподнять, и установить в колею нижнего рельса опорные ролики.
  • Если створок две, то сначала устанавливается одна из них, а затем вторая, и потом прикручивается ограничитель движения.
  • Последним этапом идет установка маскировочного короба или наличников. Эти элементы прикручиваются или прибиваются декоративными гвоздями к бруску, на который закреплена подвесная конструкция.
Установка маскировочного короба

Установка маскировочного короба

В заключение хочется напомнить, что разнообразие конструкций дверей купе – достаточно велико. При покупке не стоит подбирать каждый элемент отдельно — лучше всего приобрести все необходимое в полном комплекте и с соответствующей инструкцией. Комплекты подбирается по толщине и ширине дверей и дверного проема, поэтому сначала нужно изготовить или купить полотно, а затем уже выбирать подвесную систему с нужными параметрами.

В настоящее время ассортимент различных дверных полотен весьма широк, и можно подобрать оптимальное как по цене, так и по дизайну. Поэтому все же лучше будет купить готовую створку и подобрать соответствующий комплект для ее установки. Останется только собрать и закрепить всю конструкцию двери-купе на месте.

Видео: установка межкомнатной двери-купе
