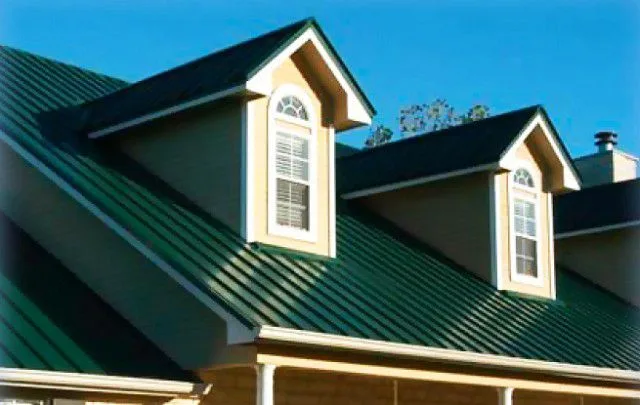

Как правильно крыть крышу профнастилом


Как правильно крыть крышу профнастилом

 Такой материал, как профнастил, уже давно известен всем и применяется в строительстве в самых разных «амплуа» из него устанавливают заборы, строят гаражи и навесы, а также покрывают крыши хозяйственных построек, маленьких домиков и даже больших особняков. Профнастил производится в разнообразных расцветках, поэтому можно увидеть дома, покрытые не только листами одного цвета, но и с комбинированием оттенков. что смотрится весьма оригинально.

Как правильно крыть крышу профнастилом

Как правильно крыть крышу профнастилом

Чтобы знать, как правильно крыть крышу профнастилом, необходимо внимательно изучить инструкцию, а затем приобрести качественный кровельный и расходный материал, подготовить все необходимые инструменты.

Очень важно то, что не нужно обладать особыми профессиональными навыками, чтобы произвести покрытие крыши этим материалом. Главное - соблюдать технологическую последовательность работ и не совершать ошибок, которые могут привести к протеканию крыши, что потребует доведение покрытия «до ума».

Достоинства и недостатки профнастила, как кровельного материала

Как и любой кровельный материал, профнастил имеет свои плюсы и минусы, которые необходимо знать перед тем, как его приобретать.

К положительным качествам этого материала можно отнести следующее:

  • Небольшой вес профнастила позволяет без труда поднимать его на высоту и, при необходимости, выравнивать на месте укладки.
  • Оптимальное соотношение стоимости и срока эксплуатации материала. При качественном монтаже производитель устанавливает минимальный эксплуатационный срок 12 ÷ 15 лет.
  • Простота монтажа - материал легко укладывается внахлест и прикручивается специальными саморезами.
  • Эстетичность покрытия – профнастил, благодаря разнообразию расцветок, делает внешность дома аккуратной, придает ему индивидуальность.
  • В рельефе большинства моделей листов предусмотрены специальные капиллярные канавки, которая предназначена для эффективного отвода воды при укладке полотен материала внахлест.

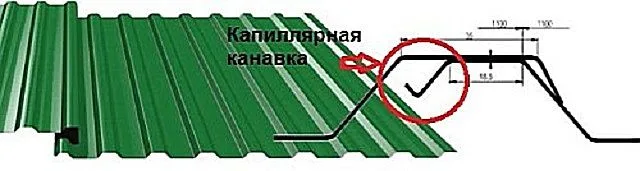

Капиллярная канавка для свободного стока воды

Капиллярная канавка для свободного стока воды

Отрицательными качествами профнастила можно назвать:

  • Высокая теплопроводность металла. Поэтому профнастил не защитит чердачное помещение от перегрева или низких температур. Если выбрано это покрытие, потребуется хорошее утепление как самой крыши, так и чердачного перекрытия, что предполагает дополнительные затраты на термоизоляционный материал и его монтаж.
  • При ветреной погоде, когда скорость ветра составляет 15 м/с и выше, любое металлическое покрытие издает ультразвуковые колебания, отрицательно влияющую на психику человека. Поэтому в регионах с постоянной ветреной погодой лучше отдать предпочтение кровельным покрытиям, которые не вибрируют на ветру.
  • Низкая звукоизоляция. Если крыша не будет снабжена тепло- и звукоизолирующим материалом, в доме будет хорошо слышны звуки падающих на покрытие капель или градин.

Выбор профнастила для кровли

Профнастил может производиться из оцинкованных металлических листов, не имеющих цветового покрытия. Такие листы чаще всего используются для создания временных или постоянных навесов, или же для покрытия хозяйственных построек. Его также часто используют для ограждения строительных площадок. Неокрашенный профнастил имеет достаточно низкую стоимость, но мало подходит для покрытия жилых строений, так как обладает невысокими эксплуатационными характеристиками и не слишком привлекательным с точки зрения эстетики внешним видом.

Большой популярностью пользуется профнастил, который имеет декоративное защитное покрытие из полимерных составов. Этот материал более долговечен и способен выдержать достаточно серьезные нагрузки. Безусловно, это - при правильном монтаже, который во многом зависит от угла уклона скатов крыши.

Производится несколько типов профнастила, имеющих защитно-декоративное полимерное покрытие:

  • Несущий (Н) предназначенный для покрытия крыши, перекрытий и навесов.
  • Стеновой (С) используется для возведения забора, ангаров, гаражей.
  • Универсальный (НС) подходит для кровли, установки ограждений, постройки гаражей, хозяйственных объектов и т.п.

Для покрытия крыши лучше использовать несущий профнастил, но в крайнем случае можно использовать любой из выше перечисленных типов.

Кроме этого, этот материал разнится по высоте и количеству волн. Высота волны (гофры) обозначается цифрой, которая ставится рядом с маркировкой типа профнастила. Для примера – несколько моделей представлено в таблице:

МаркировкаВнешний вид профнастилаПрименениеВысота гофры в ммТолщина металла в ммПолезная ширина в мм
С10С10Стеновой100,5; 0,6; 0,71100
С18С18Стеновой180,5; 0,6; 0,7; 0,81000
С21С21Стеновой210,5; 0,6; 0,7; 0,81000
НС35НС35Кровельный Стеновой350,5; 0,6; 0,7; 0,81000
С44С44Стеновой440,5; 0,6; 0,7; 0,8; 0,9; 1,01000
Н60Н60Кровельный600,7; 0,8; 0,9; 1,0845

Металлический лист профнастила может иметь одностороннее или двухстороннее покрытие, но для чего бы он ни приобретался, лучше выбирать материал, защищенный с двух сторон.

Покрытие состоит из многочисленных защитных слоев Па предлагаемой вниманию схеме хорошо видно, какие слои покрывают внешнюю и внутреннюю сторону.

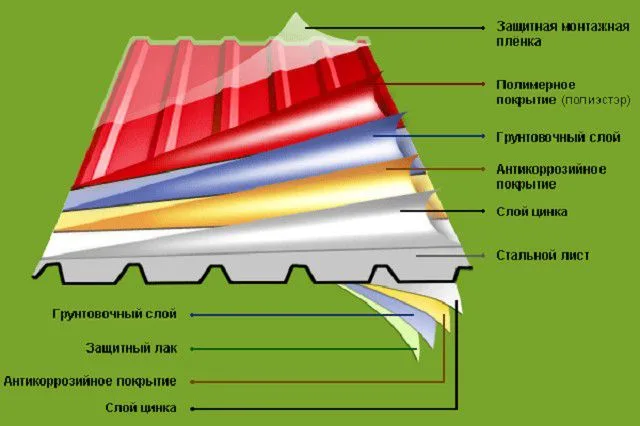

Слоистая структура качественного профнастила

Слоистая структура качественного профнастила

Внешняя сторона кровельного материала:

  • Основой для профнастила является стальной лист.
  • Сталь покрывается слоем цинка.
  • Далее идет антикоррозийное покрытие.
  • На него наносится грунтовочный слой, который служит подготовкой для полимера.
  • Затем идет цветное полимерное покрытие.
  • На цветовое полимерное покрытие часто наносится защитная пленка (полиуретановая), которая сохранит его от выцветания и отслоения.
  • Для транспортировки и хранения профнастила он сверху может дополнительно покрываться пленочным покрытием, которое удаляется после монтажа.

Внутренняя сторона профнастила покрывается в той же последовательности точно такими же материалами, но на одних моделях цветная полимерная пленка изнутри отсутствует, а на других лист покрывается одинаково с двух сторон. Последние, безусловно, имеет более высокую стоимость, но он и срок эксплуатации у них значительно больше.

Цветовая гамма профнастила достаточно разнообразна. По самым скромным подсчетам цветовой диапазон представлен не менее, чем 30-ю оттенками, поэтому выбрать нужный не составит труда. Цветовой слой на поверхность может быть нанесен порошковым способом или же с применением специальной технологии полимерного покрытия.

Если обобщить критерии выбора, то можно перечислить следующее:

  • Чтобы убедиться в том, что материал качественный и произведен в профессиональных условиях, следует попросить у продавца сертификат на продукцию. Если он отсутствует, то лучше обратиться в другой магазин.
  • Проверяется маркировка материала, говорящая о его назначении, толщине и высоте волны.
  • Оценивается внешний материала. Необходимо обратить внимание на ровность листа, отсутствие дефектов окрашивающего и защитного слоя, одинаковый оттенок всех листов, равномерность покрытия. Внешний вид может много рассказать о качестве профнастила - если при осмотре обнаружатся отслоение окрашивающего слоя или заусенцы на срезах, то от покупки лучше отказаться.
  • Еще одним критерием является проверка профнастила на сгиб - качественный материал должен быть упругим, и если его попробовать согнуть, то он стремится вернуться в прежнее положение. При этом на покрытии не должно проявиться следа сгиба.
  • Тип внешнего декоративного покрытия - полимерный или порошковый. Самыми качественными покрытиями профнастила являются матовый и обычный полиэстер и пластизоль. Данные о покрытии также должны быть указаны в сертификате на продукцию.
  • Цена материала. Нужно помнить, что не стоит выбирать самый дешевый материал - вряд ли он будет качественным. Тем более что весь профнастил имеет вполне доступную цену.

Когда материал приобретен, необходимо правильно его доставить на место стройки, а также аккуратно, без повреждений, разгрузить и поднять на высоту.

Как избежать повреждений при транспортировке и монтаже материала?

Этот вопрос важно осветить потому, что повреждение профнастила при его доставке, разгрузке и монтаже значительно снизит срок эксплуатации будущей кровли.

Этот материал производится из стального листа, которому придают рельефность с помощью холодного проката в специальном оборудовании.

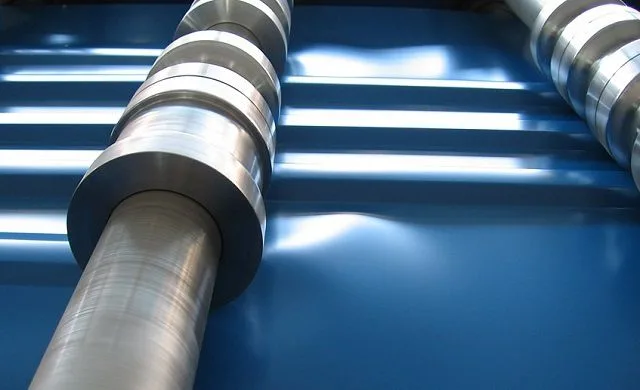

Изготовление профнастила прокаткой листов в специальном станке

Изготовление профнастила прокаткой листов в специальном станке

Такой материал, настеленный в качестве кровли, способен выдержать высокие ветровые и снеговые нагрузки, но при его транспортировке, погрузке и выгрузке, покрытие листов может быть подвергнуто ненужным механическим нагрузкам, что повлечет за собой его повреждения. Чтобы этого не произошло, следует соблюдать определенные правила транспортировки, хранения, переноски и поднятия листов.

  • Перевозка профнастила производится на грузовых автомобилях. Листы должны быть уложены стопками на жесткое основание кузова или же на специальную металлическую раму, которая закреплена в кузове под углом.

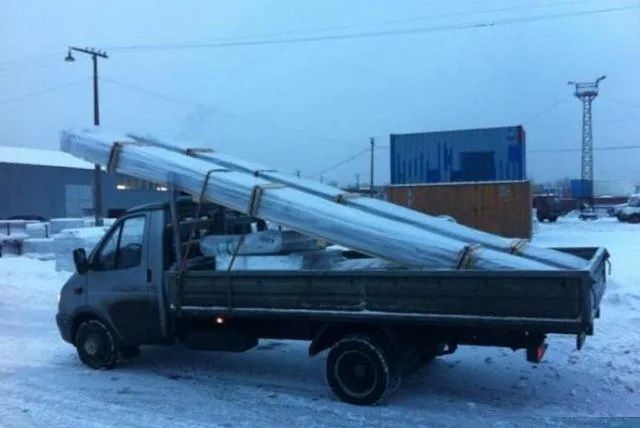

Транспортировка профнастила требует соблюдения определенных правил

Транспортировка профнастила требует соблюдения определенных правил

  • После укладки кровельного материала в машину, его необходимо надежно закрепить стропами, чтобы избежать трения листов друг об друга при движении автомобиля, так как именно это может привести к повреждению защитного покрытия.
  • Автомобиль, перевозимый профнастил, должен двигаться со скоростью не более 80 км/ч.
  • Очень важно проследить, чтобы разгрузка кровельного покрытия проходила с максимальной осторожностью. Если разгрузка будет производиться вручную, желательно, чтобы каждый из листов снимался со стопки отдельно, переносился и укладывался на подготовленное для них место. Лучше всего – подготовить настил из досок и фанеры, застеленный сверху полиэтиленом.
  • Требуется следить за тем, чтобы ни один из листов не перегибался при переноске, так как вернуть его в первоначальное состояние не удастся, а это значит, что при покрытии, между листами образуются зазоры, которые будут нарушать ровность и цельность кровли.
  • Чтобы поднять профнастил на крышу, не причинив ему вреда, нужно тоже делать это правильно:

- для аккуратного подъема материала потребуются лаги, которые устанавливаются под наклоном к крыше - это будет своеобразные «рельсы» для удобства подъема листов;

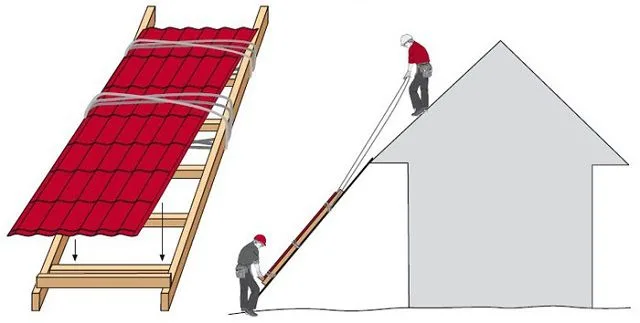

Приспособление для подъема листов на крышу

Приспособление для подъема листов на крышу

- листы поднимаются на высоту только по одной штуке;

- не рекомендовано проводить этот процесс при сильном ветре, так как это не только чревато повреждением материала, но и может привести к травмированию работников.

- сама укладка профнастила на крышу может быть выполнена двумя мастерами, а вот подъем кровельного материала на высоту лучше проводить втроем - это дополнительная страховка целостности материала и безопасности работ.

Теперь сразу несколько слов о том, как не повредить профнастил при монтаже.

Максимальный риск повреждения материала складывается в том случае, если покрывается большая площадь крыши, так как в процессе укладки и крепления придется ходить по уже уложенной кровле. Поэтому, необходимо правильно подобрать обувь для работы - она должна быть не только удобной, но и иметь мягкую эластичную подошву, которая не сможет повредить защитный слой и не будет скользить на поверхности крыши. Наступать на закрепленный кровельный материал можно только между ребер и лишь в тех местах, где проходят направляющие обрешетки, особенно если между ними большой шаг.

Инструменты для кровельных работ с профнастилом

Чтобы монтаж проходил аккуратно, без лишних повреждений кровельного материала, нужно использовать только качественные инструменты. Для работы потребуются:

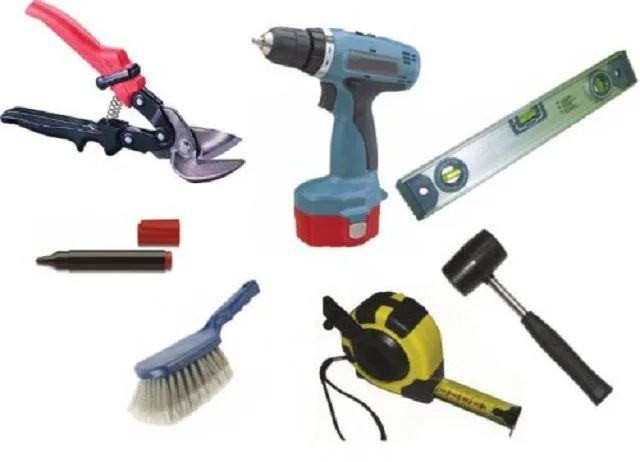

Инструменты для кровельных работ с профнастилом

Инструменты для кровельных работ с профнастилом

  • Шуруповерт.
  • Рулетка.
  • Ножницы для резки металла толщиной до 0,6 мм.
  • Маркер для отметок.
  • Уровень.
  • Электродрель.
  • Резиновый молоток.
  • Электролобзик или электроножницы.
  • Мягкая щетка для сметания металлической стружки.

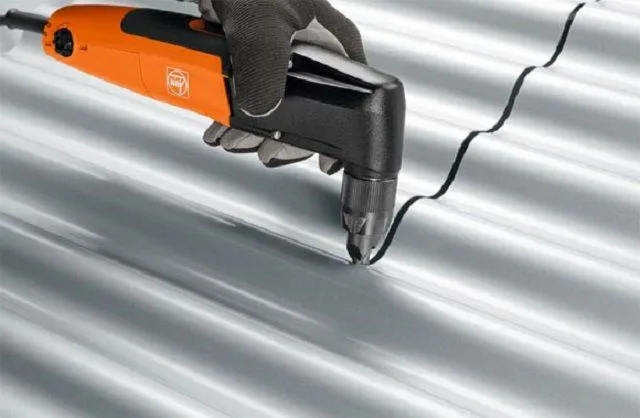

Запрещено резать профнастил "болгаркой". Оптимальный инструмент для этого - электроножницы

Запрещено резать профнастил «болгаркой». Оптимальный инструмент для этого — электроножницы

Особенности монтажа профнастила в качестве кровли

Чтобы монтаж кровельного материала прошел успешно, необходимо учитывать некоторые особенности проведения работ.

Влияние уклона крыши на монтаж

Многое в процессе покрытия кровельным материалом зависит от уклона крыши. Очень важно правильно расположить доски или бруски обрешетки, а также соблюсти необходимую величину нахлеста листов профнастила.

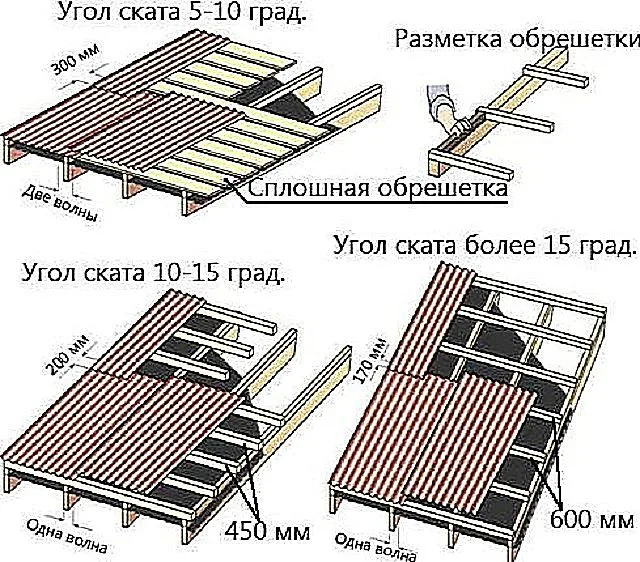

Зависимость конструкции обрешетки и способа укладки листов от уклона крыши

Зависимость конструкции обрешетки и способа укладки листов от уклона крыши

  • Если уклон ската составляет 5 ÷ 10 градусов, то обрешетку делают сплошной или же рейки прибиваются на расстоянии не более 5 ÷ 7 мм друг от друга.

Нахлест листов в этом случае должен составлять по горизонтали в две волны, а верхнего на нижний ряд - не менее чем на 300 мм. Причем при таком маленьком уклоне ската, щели между листами профнастила чаще всего заполнить герметиком, так как все равно остается риск затекания воды между ними, особенно в ветреную погоду.

  • При уклоне ската крыши в 10 ÷ 15 градусов расстояние между брусьями обрешетки составляет 400 ÷ 450 мм, а рядом расположенные листы укладываются внахлест на одну волну. Верхний ряд должен перекрывать нижний на 200 ÷ 220 мм.
  • При уклоне крыши более, чем в 15 градусов бруски обрешетки закрепляются на стропила на расстоянии в 550 ÷ 600 мм. Нахлест укладываемых рядом листов производится в одну волну, а верхний на нижний ряд накладывается на 170 ÷ 200 мм.

Чтобы удобно было делать разметку и крепление обрешетки, вырезается нужного размера, например, в 600 мм, который поможет намного быстрее провести монтаж каркаса под кровельное покрытие.

Порядок закрепления листов

Очень важно соблюдать последовательность укладки листов, если покрытие будет состоять из двух или более горизонтальных рядов профнастила.

  • Укладка кровельного материала начинается от карниза. Крайний лист выставляется строго по строительному уровню, так как от его ровности будет зависеть правильность укладки всех остальных элементов кровли. Кроме этого, укладываемые листы выравниваются по нижнему краю свеса - если исключить этот способ выравнивания, то нижний край кровли будет неровным.

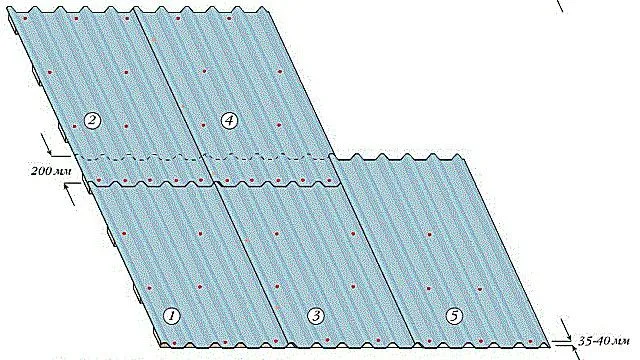

Один из вариантов очередности крепления листов профнастила

Один из вариантов очередности крепления листов профнастила

  • По окончании монтажа первого ряда, закрепление второго начинается с той же стороны крыши, с которой монтировался первый. Впрочем, некоторые мастера практикуют и иной подход – с последовательной укладкой нижнего, а затем верхнего листа, или с укладкой «лесенкой» - например, два листа снизу – один сверху, то есть верхний ряд постоянно «отстаёт» на 1 лист.

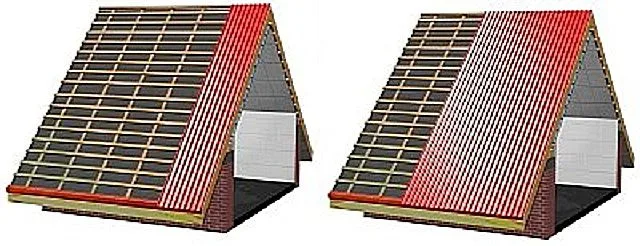

Оптимальный вариант - если длины листа достаточно на весь скат крыши

Оптимальный вариант — если длины листа достаточно на весь скат крыши

  • Если есть возможность приобрести листы, равные длине ската, то нужно отдать предпочтение именно этому варианту - это сократит время на монтаж, и крыша будет более надежно защищена от протекания, так как горизонтальных нахлестов листов попросту не будет.

Правила крепления профнастила

Крепление листов профнастила осуществляется с помощью специальных саморезов, оснащенных пресс-шайбой и резиновой прокладкой. Чтобы крыша смотрелась эстетично, саморезы обычно подбираются под цвет основного материала.

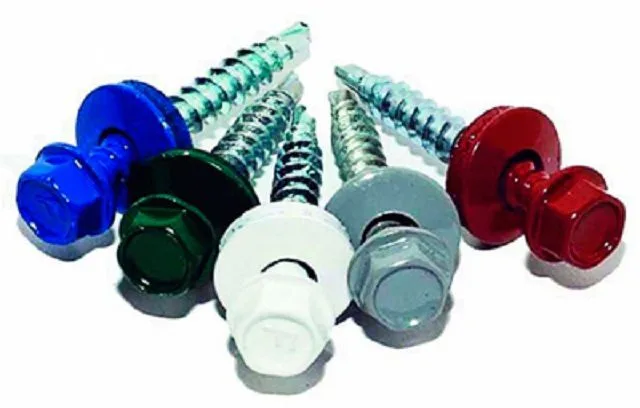

Специальные саморезы для крепления листов профнастила

Специальные саморезы для крепления листов профнастила

  • Если крыша кроется цельными по длине ската полотнами, то первый лист временно закрепляется вверху ниже конька крыши на 50 мм и внизу, на свесе. Лист должен выступать за край свеса на 40 ÷ 50 мм. Верхнее оставленное открытым расстояние, станет вентиляционным зазором и сверху позднее накроется коньковым элементом.
  • Второй лист укладывается внахлест с первым на одну или две волны, в зависимости от уклона, выравнивается по свесу первого листа и прикручивается саморезом.

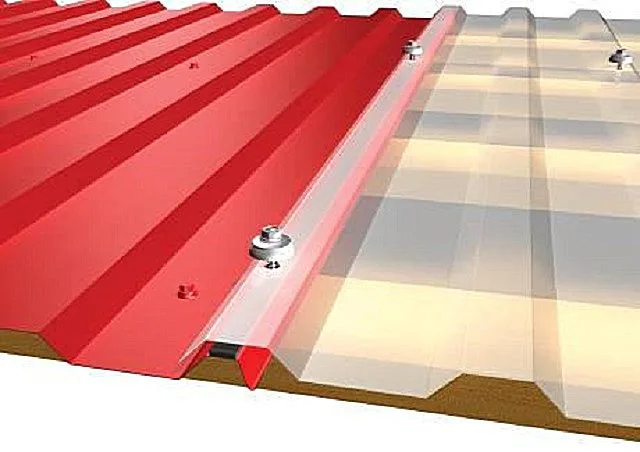

Нахлест листов на одну волну и крепление их между собой по гребню волны

Нахлест листов на одну волну и крепление их между собой по гребню волны

  • Последующие полотна укладываются и выравниваются также по свесу и скрепляются между собой на гребне волны. Их скрепление происходит от карниза к коньку с шагом вкручивания саморезов в 500 мм.

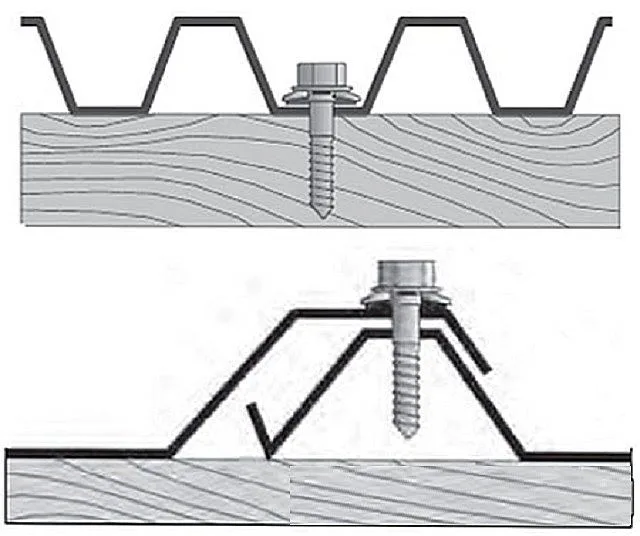

Саморезы, установленные по низу и по гребню волны

Саморезы, установленные по низу и по гребню волны

  • Когда будет уложено 3÷5 листов профнастила, и они будут выровнены по краю свеса, осуществляется капитальное их закрепление к обрешетке. К обрешетке полотна крепятся в нижней части волны, сразу после нахлеста листов, а затем, пропуская одну волну, по низу второй.
  • Если укладывается два или более горизонтальных рядов, то в полосе их нахлеста между собой они закрепляются саморезами по низу каждой волны.

Если монтируется профнастил с полимерным покрытием, то после вкручивания саморезов рекомендовано удалять образовавшуюся металлическую стружку, во избежание повреждения ею защитного покрытия кровельного материала. Ее сметают с покрытия полностью с помощью мягкой щетки.

Нужно оговорить и то требование, что профнастил ни в коем случае нельзя закреплять на обрешетке гвоздями или заклепками, так как такой крепеж не удержит полотна при возникновении высокой ветровой нагрузки. Ветер может запросто сорвать кровельное покрытие, причем гвозди останутся в брусках обрешетки.

Монтаж доборных элементов

Кроме полотен профнастила, в конструкции кровельного покрытия присутствуют и другие элементы, которые помогают защитить строение от проникновения осадков в чердачное помещение. Нужно отметь, что наличие даже одного образовавшегося или незакрытого зазора в кровле способно серьезно испортить перекрытие, а также стены и потолок дома.

К дополнительным элементам кровли относятся конек, ендовы, облицовка проходящих через кровлю труб, карнизные доски и другие.

Крепление конька

После завершения монтажа листов профнастила, в самой высокой точке крыши его края накрываются коньком.

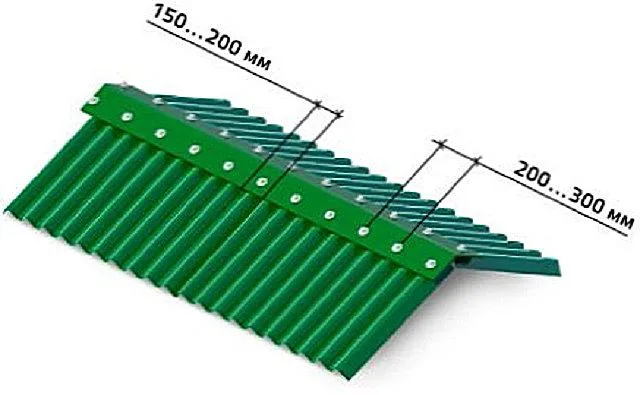

Установка коньковых элементов

Установка коньковых элементов

Конек закрепляется теми же саморезами, через вершину волн профнастила, с шагом в 200 ÷ 300 мм. Чтобы крепление стало надежным, необходимо при монтаже обрешетки заранее предусмотреть по двум сторонам конька  две продольные доски.

Устанавливая конек, его нельзя вплотную прижимать к высшей точке кровли - между ней и внутренней поверхностью конькового элемента должен оставаться вентиляционный зазор.

Если устанавливается полукруглый тип конька, то с его торцевых сторон устанавливаются и закрепляются специальные заглушки.

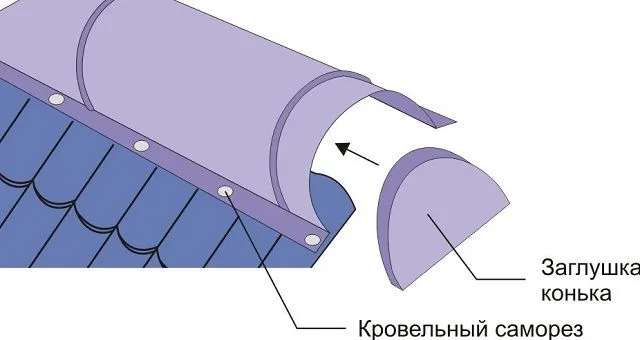

Заглушки по краям конька

Заглушки по краям конька

Так как конек собирается из отдельных элементов, их тоже укладывают внахлест. Простые коньки, имеющие форму угла, должны иметь нахлест в 120 ÷ 150 мм, а полукруглые (черепичные) -  в 100 ÷ 120 мм, с совмещением их по ребрам жесткости.

Отделка фронтонной части кровли из профнастила

Чтобы исключить вероятность того, что профнастил будет сорван ветром с торцевой стороны, просвет между листами и обрешёткой закрывают ветровыми углами или планками, которые накладываются одной стороной на профнастил, другой — на  первое стропило, выходящее на торец строения. Планка закрепляется также саморезами с шагом 400 ÷ 500 мм.

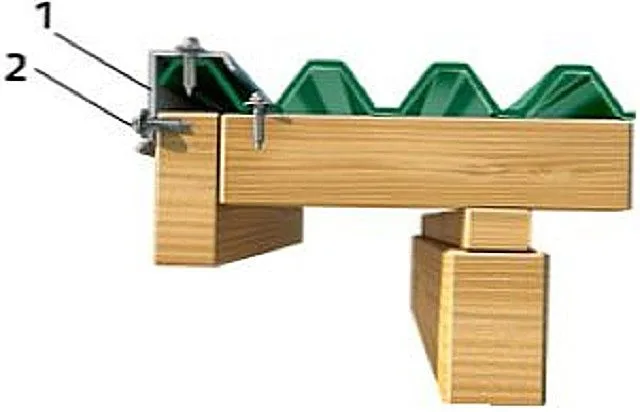

Облицовка торцевой части кровли. 1 - ветровая планка, 2 - саморезы

Облицовка торцевой части кровли. 1 — ветровая планка, 2 — саморезы

Так как планки тоже составляются из отдельных элементов, они укладываются внахлест в 70 ÷ 100 мм.

Крепление карниза

Карниз устанавливается до настила основного материала кровли. Он исполняет и декоративную роль, закрывая боковые соединения стропильной системы, и функциональную, не давая брызгам при стекании воды с крыши в сток попадать на деревянные части. Кроме того, под карниз или поверх него крепятся кронштейны для укладки желоба водостока.

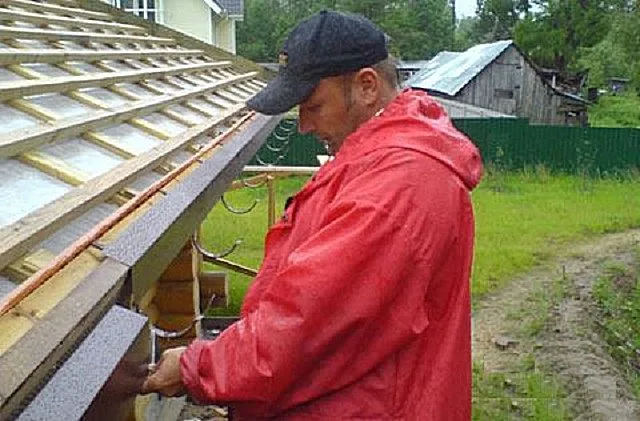

Установка карниза и кронштейнов для водосточного желоба

Установка карниза и кронштейнов для водосточного желоба

  • Чаще всего сначала к обрешетке закрепляются саморезами кронштейны водостока на расстоянии в 500 ÷ 600 мм друг от друга. их опускают ниже обрешетки на 100 ÷ 150 мм.
  • Затем на кронштейны устанавливается желоб.
  • После этого устанавливается карнизная планка и прибивается или прикручивается к нижней доске обрешетки.

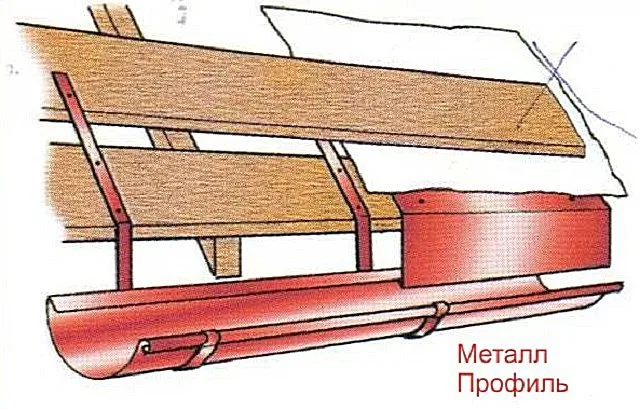

Схема взаимного расположения карнизных элементов

Схема взаимного расположения карнизных элементов

  • Полотна профнастила укладываются сверху карнизной планки, и должны быть выровнены таким образом, чтобы вода, стекая с них, напрямую попадала в закрепленный желоб водостока

Установка ендовы

Установка ендовы требуется не для каждой крыши, а только там, где она имеет сложную конфигурацию с переломами профиля. Если есть сопряжение двух плоскостей, обращённое углом вниз, то без монтажа этого элемента не обойтись.

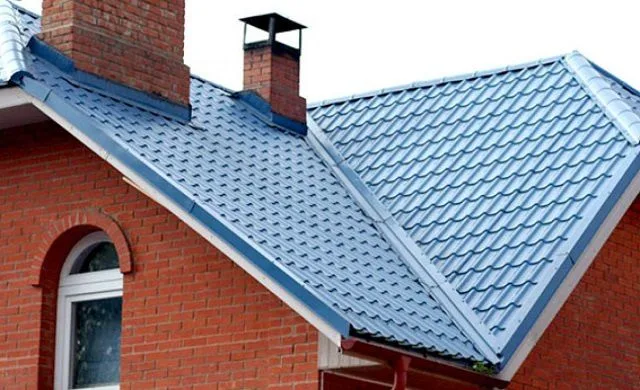

Внутренний угол на стыках плоскостей сложной крыши отделывается ендовой

Внутренний угол на стыках плоскостей сложной крыши отделывается ендовой

Ендова состоит из двух частей - внутренней и наружной.

  • Внутренняя часть ендовы укладывается еще до настила кровли. Она закрепляется на стык двух плоскостей крыши и фиксируется к обрешетке кровельными саморезами с шагом в 350÷500 мм. Отдельные детали длинной ендовы укладываются, начиная от карниза и поднимаясь до конька, внахлест на 150 ÷ 200 мм.

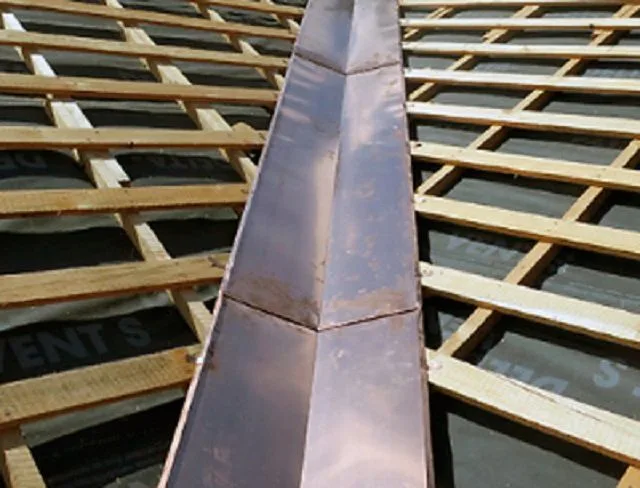

Внутренняя часть ендовы

Внутренняя часть ендовы

  • После того как листы профнастила будут настелены (со сдвигом на внутреннюю часть ендовы на 80 ÷ 100 мм), между ними и внутренней частью ендова укладывается слой пористого уплотнителя. Этот материал предотвратит протекание во время дождя. Затем профнастил через низ волн с шагом в 400 ÷ 500 мм вместе с нижней частью ендовы прикручиваются к обрешетке саморезами.
  • После этого на края полотен профнастила наносится силиконовый герметик, а на него укладывается внешняя часть ендовы.  Так же, как и внутренняя, она является составной, поэтому ее детали укладывают внахлест на 100 мм, начиная монтаж от карниза и помазывая стыки герметиком.

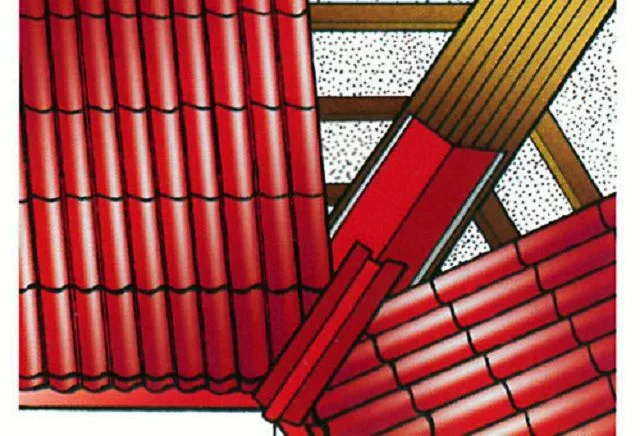

Схема ендовы в сборе

Схема ендовы в сборе

  • После этого наружная часть ендовы прикручивается саморезами к профнастилу.

Крепление снегозадержателя

Снегозадержатель - это элемент, который не допустит резкого схода снега с крыши в весенний период, задерживая его и давая время растаять и стечь водой или испариться.

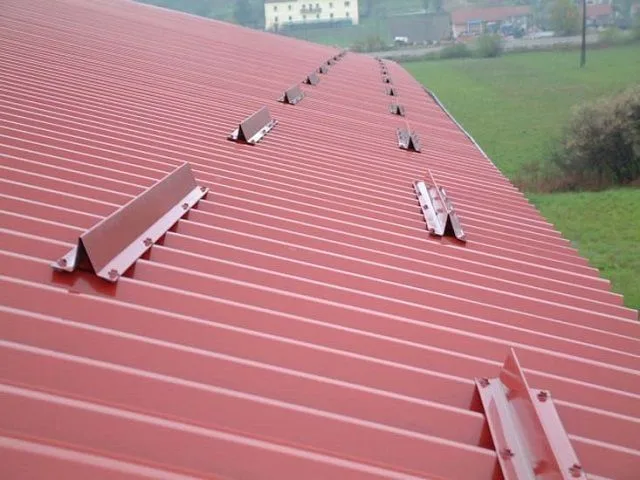

Уголковые снегозадержатели

Уголковые снегозадержатели

Снегозадержатели бывают двух видов - это своеобразные планки в виде уголков, прокручивающиеся в шахматном порядке, или горизонтальный трубчатые преграды, устанавливаемые в специальных кронштейнах.

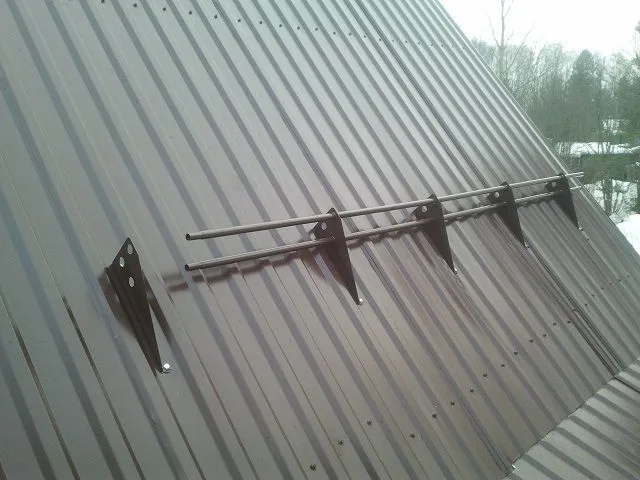

Снегозадержатели в виде труб на кронштейнах

Снегозадержатели в виде труб на кронштейнах

Кронштейны крепятся к поверхности профнастила на расстоянии 900 ÷ 1000 мм. Затем в имеющиеся в них отверстия вставляются специальные трубки с резьбой по краям, на которую, после их монтажа, закручиваются металлические заглушки.

И кронштейны, и планки снегозадержателей крепятся через профнастил к обрешетке. При закреплении планок, они прикручиваются через верх волны, поэтому между планкой и профнастилом образуются зазоры, через которые и будет уходить талая вода.

Пристенный профиль, закрывающая стык между стеной и профнастилом

Если крыша из профнастила примыкает к стене, то стык между ними необходимо закрыть, во избежание протекания. Для этого существует специальная фигурная планка – пристенный профиль, которая монтируется на стену с помощью анкерных креплений, а на металлопрофиль - саморезами,  вкручиваемыми в гребень волны.

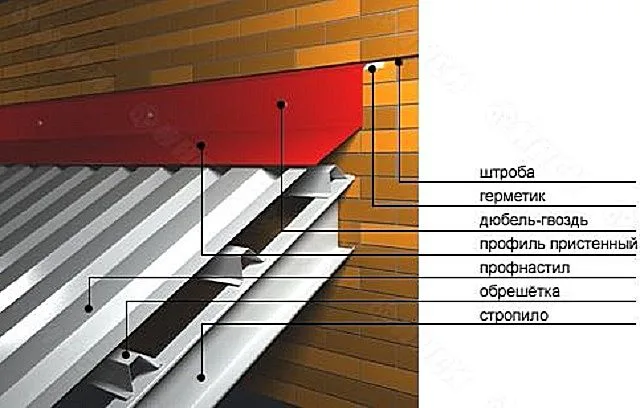

Заделка примыкания кровли к вертикальной стене

Заделка примыкания кровли к вертикальной стене

Для уплотнения стыка планки со стеной может применяться силиконовый герметик. Целесообразно, кроме того, в стене проделать штробу, чтобы спрятать в нее верхний изогнутый край этого профиля. После установки штробу можно заделать, к примеру, цементным раствором или плиточным клеем для наружных работ.

Уплотнители для профнастила

Уплотнители применяются в кровельных работах для закрытия зазоров на стыках покрытия со стеной, в местах «переломов» шатровых крыш и под коньком.

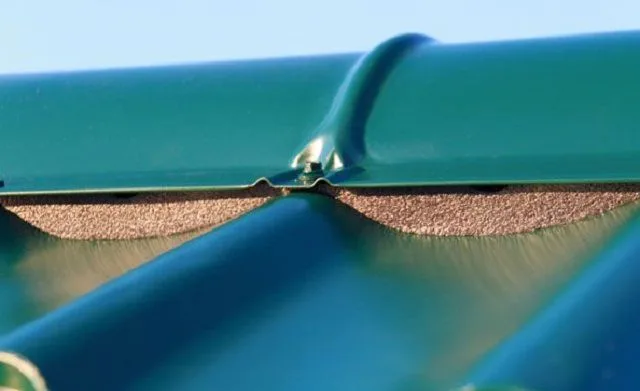

Уплотнитель под коньковым элементом кровли

Уплотнитель под коньковым элементом кровли

Уплотнители обычно имеют с одной из сторон клеящий слой, закрытый пергаментом, который перед монтажом снимается, и материал наклеивается в нужном месте.

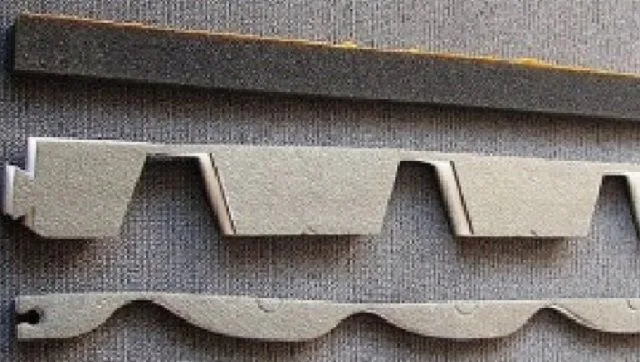

Различные типы уплотнителей

Различные типы уплотнителей

Оформление прохода трубы через профнастил

Если через покрытие из профнастила проходит дымоходная труба печи или камина или вентиляционный канал, то придется поработать над герметизацией зазоров на стыках между кровельным материалом и стенами трубы. Но прежде чем проводить работы по внешней отделке стыков, необходимо установить вокруг дымохода внутренний фартук, который монтируется до укладки на обрешетку профнастила.

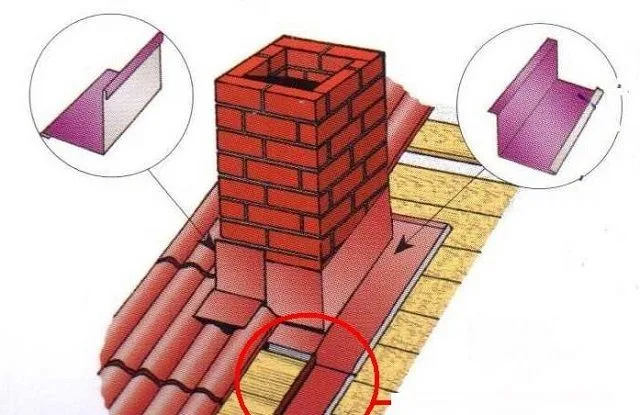

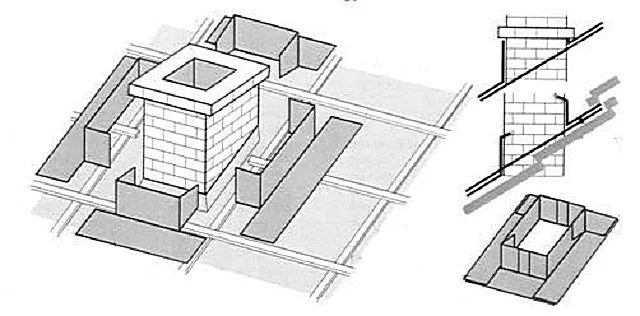

Облицовка прохода трубы через кровлю из профнастила

Облицовка прохода трубы через кровлю из профнастила

Вокруг трубы из отдельных металлических примыкающих профилей устанавливается фартук. На стенах дымохода с помощью маркера отмечается линия, по которой будет пробита штроба для загиба в нее верхнего края примыкающих профилей.. Затем ее нужно тщательно очистить от пыли и промыть водой.

Фартук собирается из нескольких деталей

Фартук собирается из нескольких деталей

После этого под нижний край фартука подводится так называемый галстук — полоса металлического листа, имеющего отбортовки, которую монтируют от трубы до карниза. Галстук необходим для отвода скапливающейся за трубой воды во время дождя.

После этого нижнюю часть фартука необходимо закрепить на герметик, на обрешетку и настеленный по бокам трубы галстук, а верхний край установить в штробу, также на герметик. При установке деталей примыкающей планки нужно соблюдать нахлест их друг на друга в 150 мм.

После того как внутренние работы будут закончены, осуществляется монтаж профнастила. Когда кровельный материал будет уложен вокруг дымоходной трубы, монтируется наружные планки фартука, которые закрепляются на трубе и на гребни профнастила на крыше.

Общая последовательность покрытия крыши профнастилом

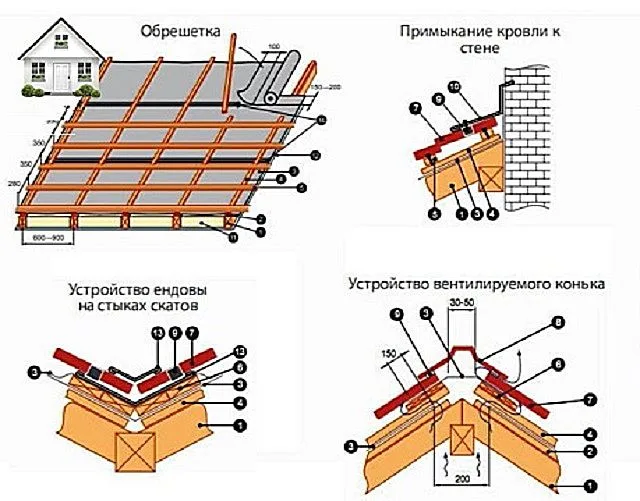

Основные узлы кровельной конструкции из профнастила

Основные узлы кровельной конструкции из профнастила

Итак, зная, как производится монтаж всех доборных элементов и самого профнастила, можно рассмотреть последовательность работ по покрытию крыши этим кровельным материалом.

  • Первым шагом стропильная система застилается гидроизолирующей пленкой. Она настилается от карниза, по горизонтали ската внахлест на 100 ÷ 150 мм. Закрепляется пленка с помощью степлера скобами на стропильных ногах.
  • Сверху пленки к стропилам прибиваются бруски контробрешетки, которые создадут необходимый вентиляционный зазор между пленкой и кровельным материалом. Размер брусков должен составлять 400 × 500 мм, то есть вентиляционный зазор будет составлять 400 мм.
  • Перпендикулярно контробрешетке устраивается обрешетка скатов. Здесь нужно предусмотреть дополнительные коньковые доски - их располагают с двух сторон конька крыши. Также дополнительные доски или бруски монтируют вокруг дымоходной трубы и на стыках плоскостей крыши для закрепления ендовы (угол внутрь) или конькового элемента (угол наружу).
  • Далее, на фронтонных сторонах крыши закрепляются ветровые доски.
  • Затем на нижнюю доску обрешетки закрепляются кронштейны для сливного желоба, и укладывается сам желоб.
  • Прибивается к крайней доске обрешетки карнизная планка.
  • Следующим этапом идет закрепление внутренней части ендовы, если она необходима в конструкции крыши.
  • Затем можно переходить к обустройству гидроизоляции дымоходной трубы. По ее краям настилается галстук, идущий к карнизу - его крепят поверх карнизной планки. Далее, устанавливаются и герметизируются примыкающие к трубе элементы внутреннего фартука.
  • Разобравшись с внутренними доборными элементами, которые должны находиться под кровельным материалом, переходят к монтажу полотен профнастила. Для прохождения трубы в одном или двух листах вымеряется и вырезается с помощью электроножниц проем нужного размера. Края профнастила должны закрывать части фартука, закрепленного на обрешетке и вплотную подходить к трубе. Возможно оставление зазора в 50 ÷ 70 мм.
  • Далее, на стыках двух отделов крыш, закрепляется внешняя часть ендовы.
  • После этого на высшей точке крыши закрепляются металлические элементы конька.
  • Последним этапом с фронтонной стороны на профнастил и ветровую доску закрепляется ветровозащитный  уголок.

Итак, как видите, ничего сверхъестественного в укладке такой кровли нет. Изучив последовательность работ и технологию их исполнения, заручившись содействием надежных помощников, приобретя необходимый материал, подготовив инструменты, можно смело начинать покрытие крыши профнастилом своими силами.

И в завершение публикации — полезное видео с тонкостями процесса устройства кровли из профнастила.

Видео: важные нюансы при укладке профнастила в качестве кровли

  1. Ольга: Ответить

    Добрый день,подскажите пожалуйста. Как можно исправить плохую работу мастеров. Неправильно установлен профлист. Установлен прямо на гидроизоляцию. А ведь после гидроизоляции должна быть обрешетка из бруса,которая обеспечит продав крыши. Демонтаж профлиста был бы правильным решением,но это уже не возможно. Как можно исправить положение? Жду очень вашего ответа. Спасибо.

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
