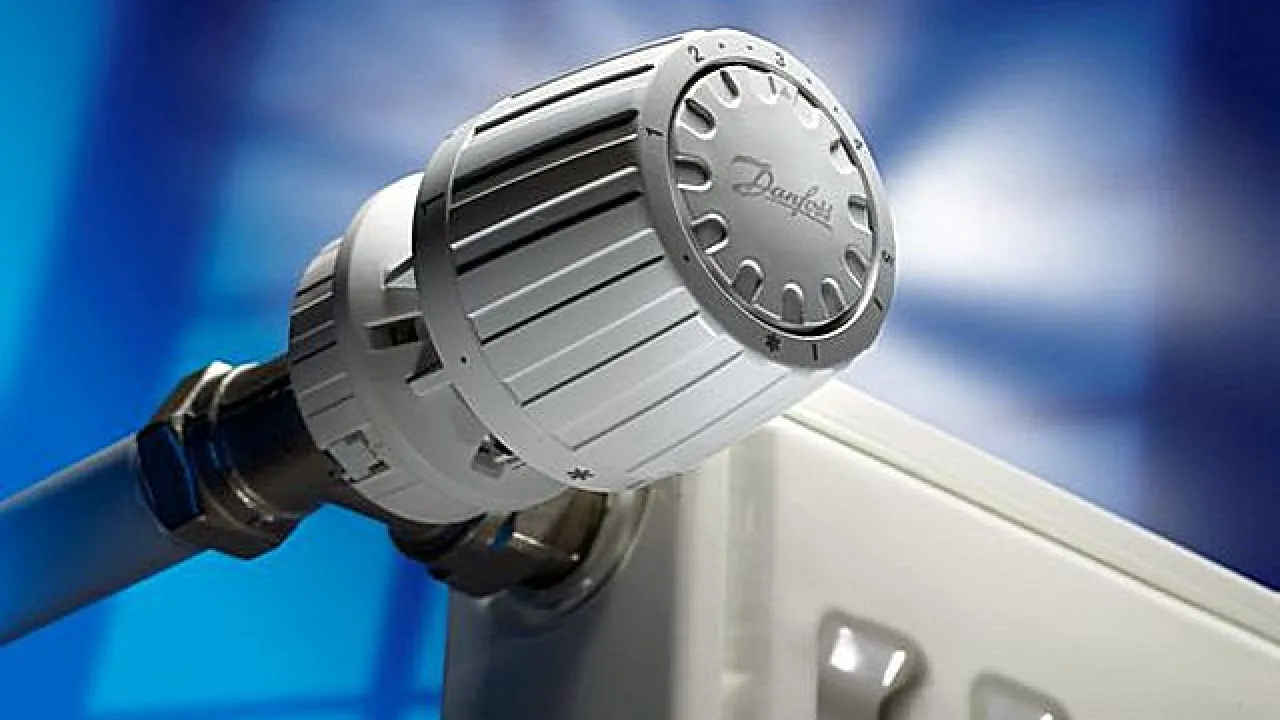

Терморегулятор для радиатора отопления


Терморегулятор для радиатора отопления

В хорошо спланированной, качественно смонтированной и грамотно отрегулированной системе отопления все должно работать так, чтобы даже в самые неблагоприятные по метеоусловиям дни выработанного тепла было бы достаточно для поддержания оптимального микроклимата в помещениях, но, вместе с тем – тепловая энергия не выбрасывалась впустую, когда потребность в ее количестве снижается. Вызывает недоумение бахвальство некоторых хозяев, которые говорят, что у них настолько хорошее отопление, что они даже в самые сильные морозы не закрывают форточек – настолько в комнатах жарко. Между тем – это характерный пример абсолютно не эффективного использования энергии (и в конечном счете – денежных средств), и хвастать тут уж точно нечем. А если к этому присовокупить еще и гуляющие по комнатам сквозняки, не особо полезные для здоровья – картина получается и вовсе безрадостной.

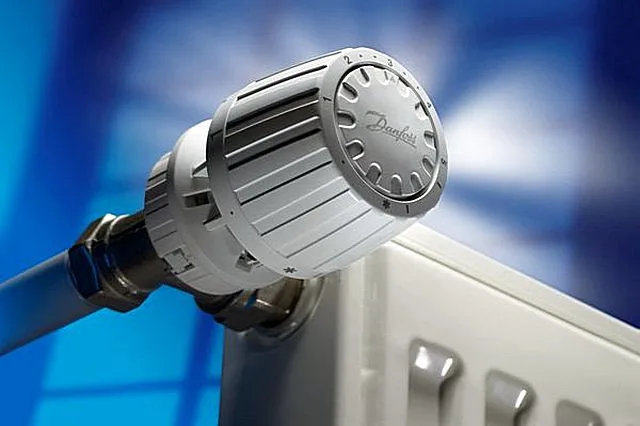

Терморегулятор для радиатора отопления

Терморегулятор для радиатора отопления

Проблема решается довольно просто – требуется установить терморегулятор для радиатора отопления. Этот очень компактный и, в принципе, недорогой прибор поможет поддерживать в помещении заданную температуру вне зависимости от погоды на улице и от времени суток, причем такая регулировка будет осуществляться в автоматическом режиме, без постоянного вмешательства человека. Установить терморегулятор должен суметь любой хозяин, имеющий базовые навыки в сантехническом монтаже. Невеликие затраты, пару часов работы – и в вашем доме наступает приятный микроклимат,  начинается отсчёт сэкономленных средств на энергоносители.

Несколько слов по обоснованию необходимости терморегулятора

Содержание статьи

При проектировании системы отопления, начиная от котла и кончая приборами теплообмена (радиаторами или конвекторами), специалисты исходят из целого ряда оценочных критериев, учитывающих специфику региона строительства, особенности расположения здания на местности, нюансы его конструкции, планировку как всего дома, так и каждого из помещений в отдельности. Итогом таких расчетов становятся значение тепловой мощности котла и схема размещения радиаторов по комнатам.

Попробуйте провести расчеты самостоятельно

Подобный теплотехнический расчёты можно провести и собственными силами, по несколько упрощенному, но весьма точному алгоритму. Порядок проведения вычислений и удобный онлайн-калькулятор размещены в приложении к данной публикации.

Следует правильно понимать – эти вычисления дают результат с изрядным эксплуатационным запасом, то есть рассчитанным на самые неблагоприятные условия, на самые низкие температуры за окном.

Но подумайте сами, долго ли на улице стоят «крещенские морозы»? – обычно пик зимнего холода приходится на десятидневку – другую. Все остальное время бывает значительно теплее, а нередко зимой доходит и до откровенных оттепелей. Еще больший контраст расчетной тепловой мощности и реальной востребованности в ней показывают «периоды межсезонья» — конец осени и начало весны.

Зима может быть и такой. Соответственно, и потребность в тепловой мощности системы отопления – заметно снижается

Зима может быть и такой. Соответственно, и потребность в тепловой мощности системы отопления – заметно снижается

Далее, даже в течение суток, в ночное и дневное время, амплитуда перепадов температур может измеряться в десяток и более градусов. Не стоит сбрасывать со счетов и Солнце. Хотя оно и считается зимой «холодным», его лучи в помещениях, выходящих на южную сторону, в ясный день способны внести весьма ощутимые коррективы в микроклимат комнаты – в ней может стать слишком жарко. Открытые по этой причине настежь форточки не решают проблемы, а, скорее, приносят больше негатива, нежели пользы.

Даже в морозный день яркое зимнее солнце способно весьма ощутимо влиять на температуру в помещениях

Даже в морозный день яркое зимнее солнце способно весьма ощутимо влиять на температуру в помещениях

Действующие системы центрального отопления отличаются большой инерционностью, и при всем желании просто не в состоянии гибко реагировать на изменение таких текущих условий. Кроме того, в городских домах старой застройки эти системы когда-то проектировались под действующие тогда стандарты. Имеется в виду, что устанавливались однообразные радиаторы, никто и думать не смел ни о каких, кроме стандартных деревянных, оконных рамах. Современная жизнь внесла и здесь свои коррективы. Очень часто владельцы жилья меняют старые батареи на усовершенствованные приборы с более значительной теплоотдачей. В массовом порядке устанавливаются окна со стеклопакетами, что наряду с сокращением тепловых потерь одновременно «закупоривает» помещения, перекрывая естественные пути поступления воздуха извне. Все это также ведет к частой избыточности поступления тепла в комнаты.

Значит, приходится брать вопрос терморегуляции в свои руки.

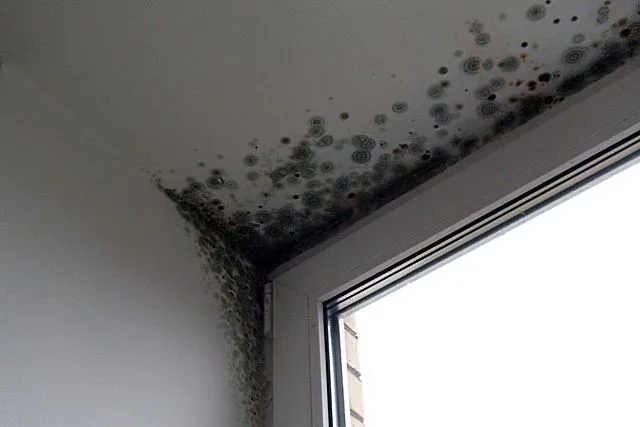

Избыточное тепло при недостаточности вентиляции обычно сопровождается и повышенной влажностью. Ну а это – прямой путь к поражению стен патогенной микрофлорой

Избыточное тепло при недостаточности вентиляции обычно сопровождается и повышенной влажностью. Ну а это – прямой путь к поражению стен патогенной микрофлорой

Несколько проще в этом плане владельцам частных домов с автономной системой отопления – реагировать на изменения внешних параметров намного проще, особенно если установлено современное оборудование, оснащённое соответствующей автоматикой. Но у них проблема может лежать и в иной плоскости.

Так, например, в комнате на северной стороне здания суточные колебания температуры могут вообще не чувствоваться, в отличие от южной. В некоторых помещениях хозяева предпочитают устанавливать какой-либо индивидуальный режим, например, попрохладнее в спальной, потеплее в детской. Отдельным подсобным помещениям, например, хранилищу продуктов, большой нагрев и вовсе не требуется, а временно неиспользуемые комнаты вообще желательно в целях экономии перевести на минимальное потребление тепла.

В любой из показанных ситуаций желательно иметь какой-либо прибор, который бы поддерживал определённую стабильную температуру в конкретном помещении, вне зависимости от меняющихся условий. Очевидно, что он должен «руководить» работой приборов теплообмена, внося в режиме «реального времени» необходимые корректировки в отдаваемую тепловую мощность. Именно эту роль и будут выполнять терморегуляторы для радиатора отопления.

На каком принципе строится работа терморегулятора для радиатора отопления

Той жидкости, что циркулирует по контурам систем отопления (в большинстве случаев для этого применяется вода), совершенно не зря дали название «теплоноситель» – этот термин практически однозначно описывает ее функцию. Обладая высокой теплоемкостью, жидкость способна накапливать передаваемый ей в котельном оборудовании тепловой потенциал и переносить его к точкам теплообмена – радиаторам или конвекторам. А количество тепла, переносимое водой, зависит от температуры ее нагрева и объема, протекающего в единицу времени через прибор теплообмена.

Напрашиваются вполне очевидные решения регулировки уровня нагрева батарей отопления.

  • Так, например, можно варьировать температуру теплоносителя – это носит название качественной регулировки. Существуют подобные системы, но они стоят дороже, сложнее в установке, и поэтому потребитель чаще делает выбор не в их пользу. Как правило, в таких схемах реализуется принцип подмеса охлаждённого теплоносителя из обратки вновь в поток подачи.

Кстати, изменение температуры нагрева на самом котле – это тоже качественная регулировка, но она будет касаться изначально всех приборов теплообмена, а нас в данном случае больше интересует возможность точных настроек на конкретной батарее.

  • Второй вариант – изменять объем протекающего через радиатор теплоносителя, то есть регулировать интенсивность его потока. Этот метод называется количественной регулировкой. Ее организовать значительно проще, и именно она легла в основу самых ходовых термостатических регуляторов для батарей отопления.

Не следует полагать, что такая регулировка является какой-то новой разработкой – точно так же вы ежедневно количественно регулируете поток воды, вращаю маховик водопроводного крана. Да и  в системах отопления принцип подобного управления нагревом радиаторов применялся уже очень давно. Доказательство тому – антикварные чугунные батареи, возрастом сто и более лет – как правило, на каждой из них можно заметить характерный кран для изменения интенсивности протока воды через радиатор.

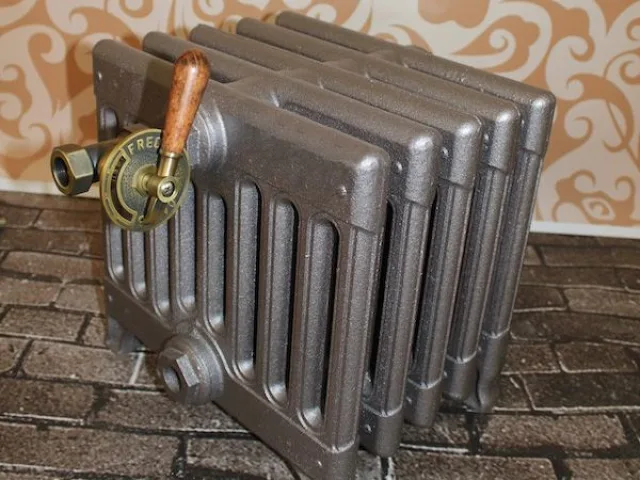

Это, конечно, «новодел», сделанный по образцу и подобию антикварных радиаторов, по вот именно такие или очень похожие краны количественной регулировки нагрева были характерны для батарей начала ХХ века.

Это, конечно, «новодел», сделанный по образцу и подобию антикварных радиаторов, по вот именно такие или очень похожие краны количественной регулировки нагрева были характерны для батарей начала ХХ века.

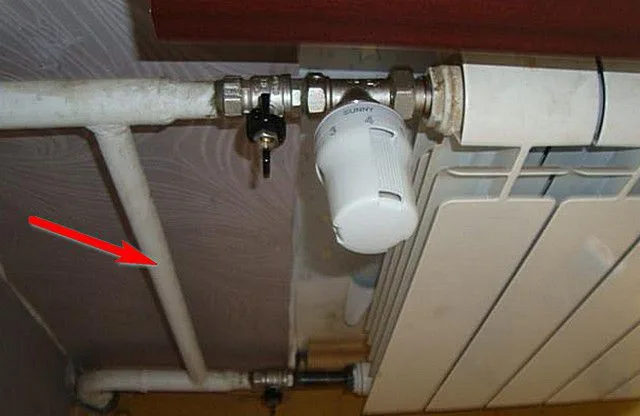

Кстати, такой способ регулировки часто используют хозяева домов и квартир и в настоящее время. Не приобретая кажущийся, возможно, дорогим, автоматический терморегулятор, они устанавливают на входе в батарею обычный кран, которым и изменяют интенсивность потока теплоносителя. Что ж, это тоже может считаться решением проблемы, но вот только все корректировки придется выполнять самому, то есть о какой-то гибкости системы обогрева помещения говорить не приходится – все будет зависеть от оперативности проведённых мануальных изменений.

Кстати, уместно будет сделать одно важное замечание. Если по каким-то причинам владельцам кажется, что такого метода управления температурой нагрева для них – вполне достаточно, то, по крайней мере, необходимо установить качественный кран. Так, многие пользуются для этого шаровыми кранами, которые рекомендуется ставить на входе и выходе. Следует правильно понимать, что функция этих запорных устройств – полное отключение батареи в тех случаях, когда она должна быть временно выведена из рабочего режима, например, для проведения ремонтных работ или замены. Но сама конструкция шаровых кранов не предусматривает промежуточных положений, необходимых для точной регулировки – поток теплоносителя очень быстро «съест» либо саму сферическую задвижку, либо окружающее ее полимерное седло-уплотнение.

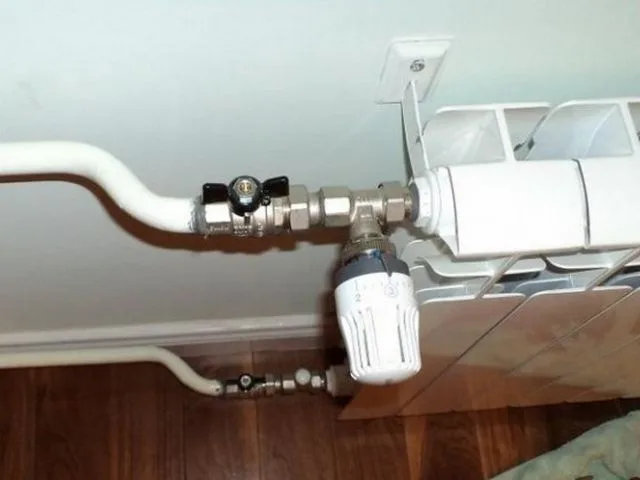

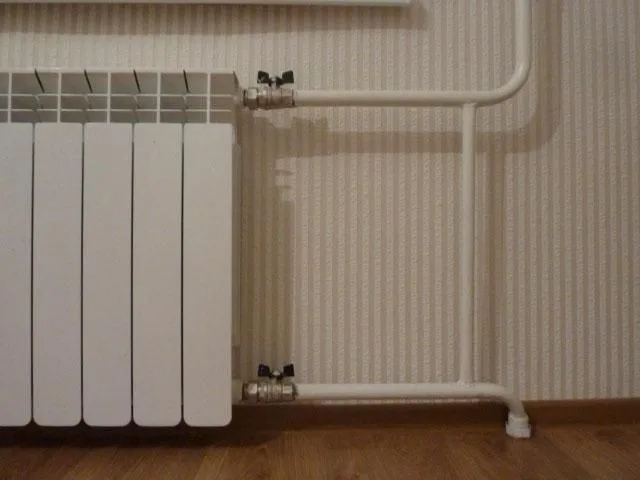

Шаровые краны на входе и выходе из радиатора – запорные, а не регулировочные элементы, и применять их для изменения температуры нагрева – нежелательно. Это не категорический запрет, но прислушаться к нему стоит

Шаровые краны на входе и выходе из радиатора – запорные, а не регулировочные элементы, и применять их для изменения температуры нагрева – нежелательно. Это не категорический запрет, но прислушаться к нему стоит

И если уж принято решение сэкономить и ограничиться для регулировки установкой обычного сантехнического крана, то ставьте вентильный. Он и прослужит дольше, да и точность настройки проходящего через него потока теплоносителя – будет значительно выше. Кстати, большинство терморегулирующих устройств работают по принципу вентильного крана – с поступательно перемещающимся штоком, на конце которого расположена задвижка.

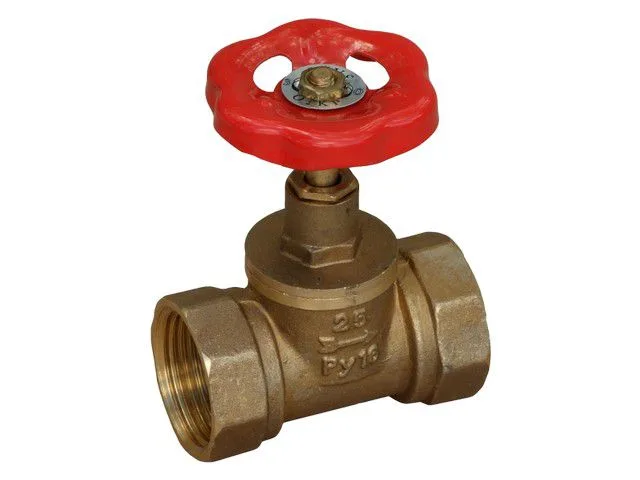

Сантехнический вентиль – в принципе, он вполне может сыграть роль терморегулятора батареи, но уровень удобства такого подхода, конечно, невысок

Сантехнический вентиль – в принципе, он вполне может сыграть роль терморегулятора батареи, но уровень удобства такого подхода, конечно, невысок

Итак, принцип количественной регулировки может быть реализован и без приобретения дополнительного терморегулятора, но вот удобство такого подхода – крайне сомнительное. Хозяину дома или квартиры придется самостоятельно «мониторить» изменение внешних параметров и своевременно менять положение вентиля в ту или иную сторону, чтобы обеспечивать стабильность температуры в помещении. Намного удобнее поручить это автоматике, чтобы прибор сам изменял интенсивность потока теплоносителя через радиатор.

С подобной задачей успешно справляются компактные регуляторы с термостатической головкой. Запатентованы они были в Дании еще в пятидесятые годы прошлого столетия, и компания DANFOSS первой освоила их серийное производство. Продукция этого бренда и сегодня остается на пике популярности, считается одним из признанных «законодателем мод» в сфере автоматических систем управления для теплового оборудования. Кстати, две производственных линии DANFOSS запущены и на территории России.

Ассортимент подобных терморегуляторов – весьма широк. Но принципиальных различий в моделях различных брендов – не особо много.

Устройство автоматического терморегулятора для батареи отопления

Типовой комплект терморегулятора для радиатора отопления

Давайте для начала взглянем на типовой комплект термостатического регулятора для радиатора отопления, а затем уже рассмотрим устройство его основных узлов.

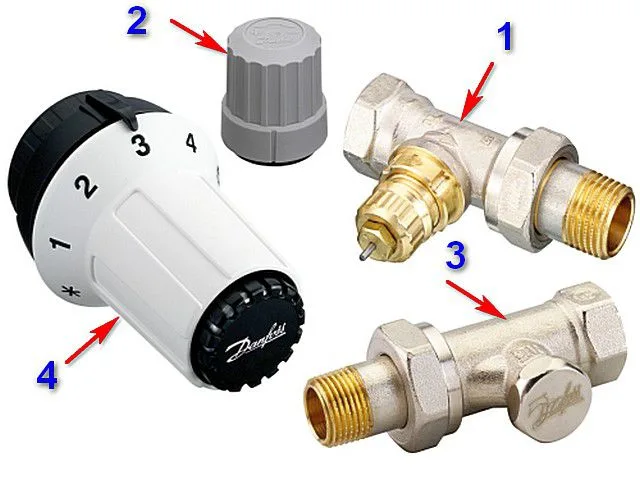

Очень часто терморегуляторы для радиаторов предлагаются в продаже именно в такой комплектации

Очень часто терморегуляторы для радиаторов предлагаются в продаже именно в такой комплектации

1 – это металлический термоклапан, работа которого схода с функционированием вентильного крана. Как правило, для удобства монтажа такой клапан сразу комплектуется накидной гайкой-«американкой».

2 – защитный колпачок, который предохраняет регулировочную часть клапана с выступающим штоком в транспортном положении или до установки термоголовки. Очень часто такой колпачок может служить и регулировочным маховиком, изменяющим в ручном режиме работы настройку клапана. Но это, как говорится, «лайт-вариант», который может быть оправдан только в крайних случаях, например, до приобретения термоголовки. Во всяком случае, такое использование не является штатным: оно и неудобно, и не информативно, и к тому же вряд ли долго прослужит пластиковый колпачок в подобной роли при постоянных регулировках.

3 – балансировочный кран (вентиль). Ставится на выходе из радиатора, и служит для точной отладки прибора теплообмена при запуске системы отопления. В принципе, способен служить и запорным устройством, для перекрытия радиатора при необходимости его снятия (вместо шарового крана). Настройка такого балансировочного крана выполняется обычно специальным ключом, после чего гнездо регулировки закрывается заглушкой. По аналогии с термоклапаном, обычно идет в комплекте с накидной гайкой. К работе термостатического клапана балансировочный кран имеет опосредованное отношение, и в дальнейшем в данной публикации рассматриваться не будет.

4 – термостатическая головка, то есть основной управляющий элемент всего терморегулятора. Устанавливается на термоклапан вместо снятого защитного колпачка. Может различаться принципом работы и сложностью.

На иллюстрации был показан лишь пример комплекта. Но следует правильно понимать, что и клапаны, и термоголовки могут отличаться конфигурацией, и, кстати, реализовываться по отдельности. Как правило, производители таких устройств соблюдают единый стандарт, то есть, например, можно приобрести вначале клапан, а затем подобрать к нему и термоголовку требуемого уровня автоматизации или нужного компоновочного исполнения. Обо всем этом будет рассказано ниже.

Как устроен сам термоклапан?

Рассмотрим на представленной схеме типичное устройство термоклапана:

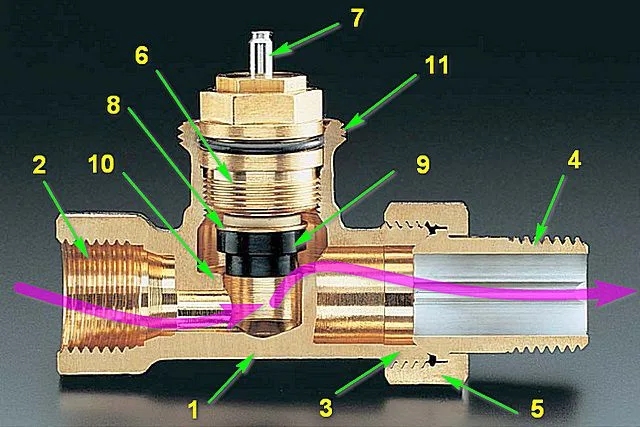

Так устроено подавляющее большинство обычных термоклапанов, устанавливаемых на радиаторы отопления

Так устроено подавляющее большинство обычных термоклапанов, устанавливаемых на радиаторы отопления

Корпус термоклапана (поз. 1) изготавливается из металла, обладающего коррозиеустойчивыми качествами. Это может быть латунь (как правило – покрытая слоем хромирования или никелирования) или нержавеющая сталь. Никакая привлекательная цена не должна побудить потребителя приобрести клапан из силуминового сплава – эти «дешевки», может быть, вполне симпатичные внешне, долгой жизнью и надёжностью не отличаются.

Резьбовая часть на входе (поз. 2) служит для «запаковки» клапана с трубой подачи. У некоторых моделей вместо такой резьбы предусмотрен фитинг для соединения с соответствующей металлопластиковой трубой.

На противоположном конце клапана (на выходе) – участок наружной резьбы (поз.3). Он служит для накручивания накидной гайки-«американки» (поз.5) – для соединения клапана с радиатором отопления. Штуцер (поз. 4) вкручивается в батарею. Получается разъемное соединение – при необходимости всегда можно перекрыть прибор теплообмена и быстро провести его демонтаж и обратную установку, не прибегая к сложным операциям. Как правило, штуцер с «американкой» идут в комплекте с термоклапаном. Мало того, нередко и сам штуцер имеет специальную внутреннюю конфигурацию, так называемое выравнивающее сопло – для нормализации (успокоения) потока теплоносителя после прохождения через клапан.

Сверху в корпус клапана вкручена букса (поз. 6), внешне похожая на буксу обыкновенного водопроводного вентиля. Через нее проходит поступательно перемещающийся шток (поз.7), а внутри собраны необходимые уплотнения и установлена возвратная пружина, удерживающая шток, когда на него нет внешнего воздействия, в крайнем верхнем положении.

Снизу шток связан с тарельчатым клапаном (поз. 8), на котором установлен ниппель из качественного сантехнического каучука (поз. 9). При опускании штока ниппель начинает постепенно перекрывать просвет для прохода потока теплоносителя (показан широкими розовыми стрелками). В крайнем нижнем положении, при полном опускании штока, ниппель плотно прилегает к металлическому седлу клапана (поз. 10), полностью зарывая проход.

На резьбовую часть в верхней части сборки (поз. 11) в «походном» положении накручивается защитный колпачок, в рабочем – соединительная муфта термоголовки. Впрочем, на многих моделях такая резьба не предусмотрена, а установка термоголовки предполагается с использованием специальных фиксаторов с защелками.

Подобный принцип устройства свойственен практически всеем термоклапанам подобного предназначения. Но конструктивные особенности все же могут быть:

  • Так, клапаны могут быть предназначены для установки в однотрубные и двухтрубные системы отопления.

— Для однотрубных систем, где чрезвычайно важно не допустить слишком высоких показателей гидравлического сопротивления, применяются клапаны с более крупным по размерам корпусом за счет расширенного прохода в области клапанного седла – это заметно даже визуально. Такие устройства обычно имеют в маркировке буквенный символ «G» (к примеру, RTR-G), а их штатный защитный колпачок – светло-серого цвета.

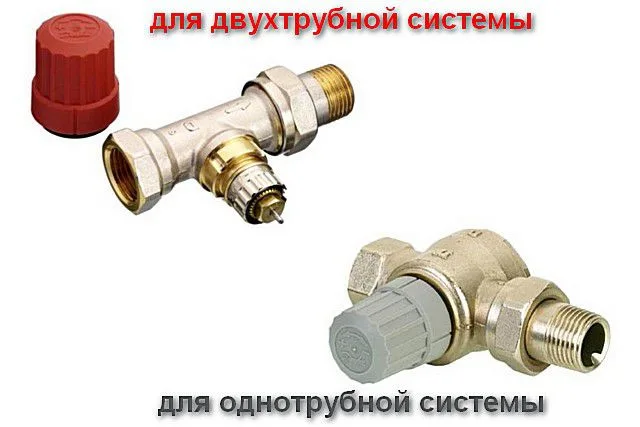

Внешние отличия клапанов для однотрубной и двухтрубной систем видны «невооружённым глазом»

Внешние отличия клапанов для однотрубной и двухтрубной систем видны «невооружённым глазом»

— В двухтрубных системах, организованных по принципу принудительной циркуляции, требования к гидравлическому сопротивлению – не столь категоричны, и клапаны более компактные. Для их буквенной маркировки обычно применяются символы «N» или «D», или какие-либо сочетания с использованием этих букв.

  • Понятно, что клапаны могут отличаться соединительными размерами – выпускаемый ассортимент включает устройства с резьбовыми соединениями на ½, ¾ и 1 дюйм.
  • В зависимости от конкретных условий применения выбираются клапаны с совершенно идентичной управляющей буксой, но с различающейся конфигурацией расположения входа и выхода. Есть модели с прямым протоком, а есть – с изменением направления на перпендикулярное. Понятно, что окончательный выбор модели будет зависеть от планируемой подводки труб к радиатору отопления и от его конкретного типа.

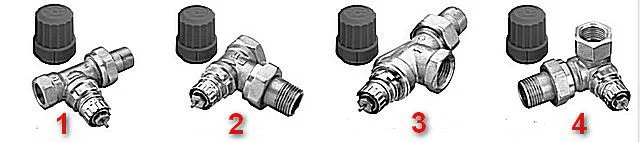

Буксы – совершенно одинаковые, но взаимное расположение клапанной части и патрубков входа и выхода – отличается

Буксы – совершенно одинаковые, но взаимное расположение клапанной части и патрубков входа и выхода – отличается

На представленной выше иллюстрации показан пример возможного взаимного расположения одной и той же клапанной части с входным и выходным патрубками

1 – прямой клапан, такой, как показан на рассмотренной выше схеме-разрезе.

2 – угловой вертикальный.

3 – угловой горизонтальный

4 – с трехосным расположением самого клапана и патрубков. Подобная модель выпускается в двух разновидностях – правого и левого исполнения.

  • У термоклапанов для двухтрубных систем часто имеется регулировочное кольцо, позволяющее выполнять предустановку максимальной пропускной способности.

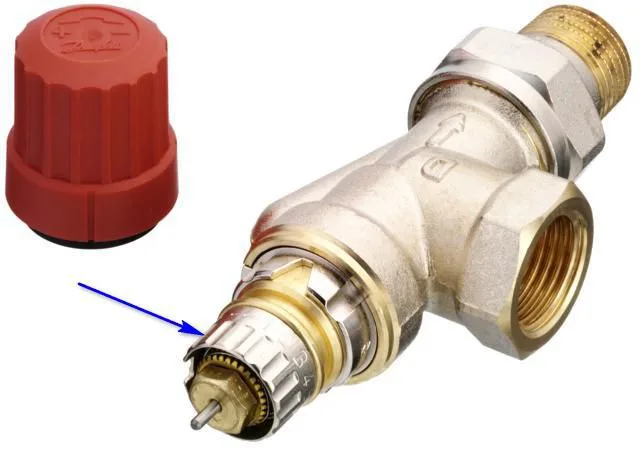

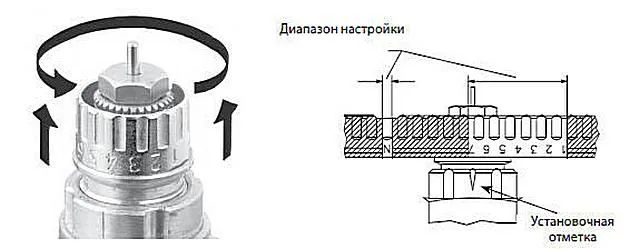

Стрелкой показано регулировочное кольцо для предварительной установки пропускной способности клапана

Стрелкой показано регулировочное кольцо для предварительной установки пропускной способности клапана

Подобная функция позволяет несколько сузить диапазон работы клапана именно в необходимых пределах. В итоге снижается ненужная нагрузка на шток термоголовки, что повышает ее долговечность, а автоматические корректировки температуры выполняются быстрее и точнее.

Регулировка несложна – кольцо оттягивается вверх, проворачивается до нужного положения и затем опускается вниз. Рекомендации по необходимым параметрам установки обязательно прикладываются в паспорте изделия, а зависят эти параметры от тепловой мощности батареи, на которую устанавливается клапан, и от температурного режима системы отопления.

После установки термоголовки это регулировочное кольцо оказывается скрытым, и в дальнейших регулировках температуры участия уже не принимает.

  • Термоклапаны с литером «D» оснащаются еще и системой динамической стабилизации потока (об этом уже было вскользь упомянуто выше). Это – особая конфигурация сопел и каналов, сводящая к минимуму возможное падение давления, обеспечивающая стабильный поток теплоносителя через радиатор.

Управляющее устройство терморегулятора – термоголовка

Итак, на любом термоклапане мы видим выступающий из него шток, подпружиненный в верхнем положении. Именно через этот шток и будет передаваться управляющее усилие, которое приводит в изменеию сечения прохода для теплоносителя и, в конечном счете, к изменению температуры нагрева батареи. А это управляющее усилие, соответственно, приходит из надеваемой на клапан термоголовки.

Конструкция термоголовок может довольно сильно различаться.

  • Простейшее решение – это установка на клапан регулировочного (запорного) маховика. В принципе — это практически точно такой же маховик, что ставится на сантехнических вентилях или смесителях.

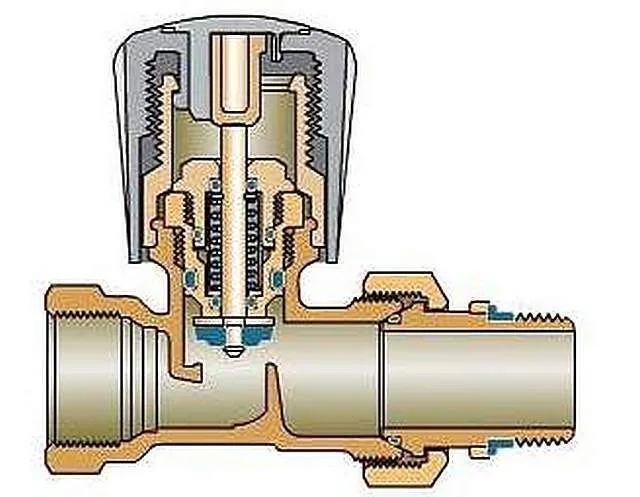

Установка на термоклапан ручной запорной рукоятки попросту превращает его в обычный сантехнический вентиль

Установка на термоклапан ручной запорной рукоятки попросту превращает его в обычный сантехнический вентиль

Все чрезвычайно просто – вращение такой рукоятки по виткам резьбы дает ее поступательное движение вверх или вниз, что передается штоку клапана. Никакой автоматики – все установки проводятся исключительно вручную.

Изменение уровня нагрева радиатора проводить можно, но вот добиваться стабильности температуры в помещении – уже не получится, то есть, по сути, именовать такую насадку термоголовкой было бы неправильно. А производители ее обычно и преподносят только в качестве запорного устройства. Например, требуется провести демонтаж или иные действия с батареей, для которых необходимо ее отключить от контура. Для этого снимается термоголовка, ставится вот такая рукоятка, клапан надежно перекрывается – и можно выполнять дальнейшие операции. Это, кстати, дает еще одну «преференцию» — можно не ставить запорные шаровые краны перед радиатором (хотя и настоятельно рекомендутся). То есть наличие такой рукоятки «на всякий случай» можно только приветствовать, но рассматривать ее в качестве регулировочного механизма – это предельное упрощение схемы управления радиатором.

  • К числу наиболее востребованных устройств относятся термоголовки, внутри которых размещен так называемый сильфон, реагирующий на изменение внешней температуры увеличением или уменьшением своего объема.

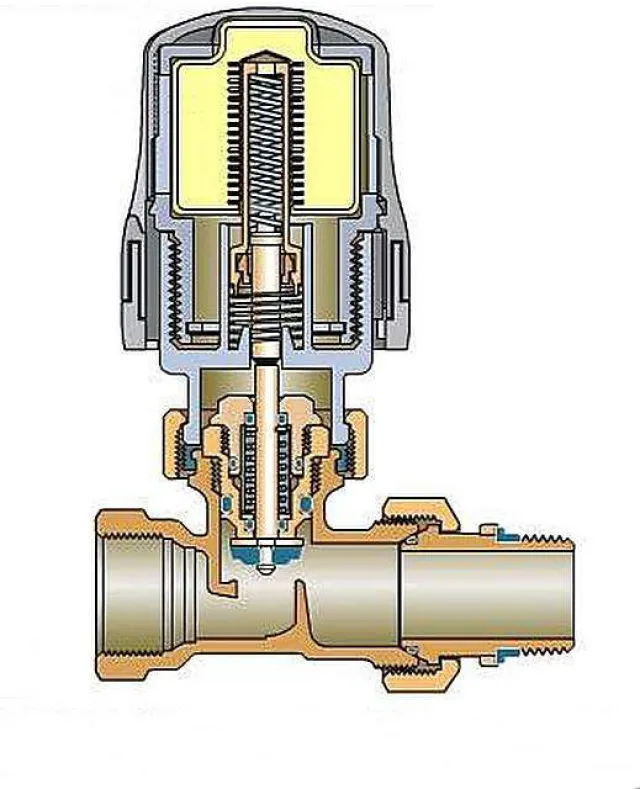

Термоголовка с сильфонным механизмом уже может считаться полноценной автоматикой

Термоголовка с сильфонным механизмом уже может считаться полноценной автоматикой

Эти изменения «геометрии» передаются на толкатель, от него – на шток клапана. Таким образом, изменение сечения канала для прохождения теплоносителя выполняется в автоматическом режиме. Ниже устройство сильфонной головки будет рассмотрено подробнее.

  • Наконец, термоголовка может иметь встроенный сервопривод, обеспечивающий поступательное движение толкателя штока вверх и вниз. Управляющее напряжение на привод вырабатывается в электронном выносном блоке управления, следящим за температурой в комнате и изменением внешних параметров.

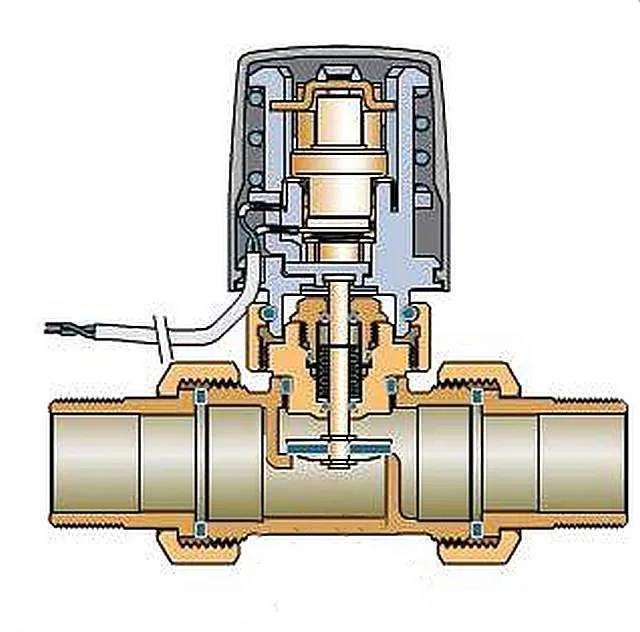

Этот терморегулятор укомплектован головкой с сервоприводом, управляющимся от выносного электронного блока

Этот терморегулятор укомплектован головкой с сервоприводом, управляющимся от выносного электронного блока

Подобные устройства находят применения в сложных автоматизированных системах климат-контроля, обычно руководящих поддержанием комфортного микроклимата во всех помещениях дома. Ввиду этой сложности они широкого применения не снискали – для нормальной регулировки достаточно гораздо более простых в устройстве и недорогих сильфонных головок.

Устройство и принцип действия сильфонной термоголовки

Кому-то. на первый взгляд, устройство такого прибора может показаться мудреным, но на деле – это очень простая и действенная схема автоматики, которая к тому же совершенно не нуждается в электропитании.

Всем известно свойство материалов расширяться при нагреве и уменьшаться в объеме при снижении температуры. Именно этот принцип термодинамики является основой работы подобных устройств. Смотрим на схему:

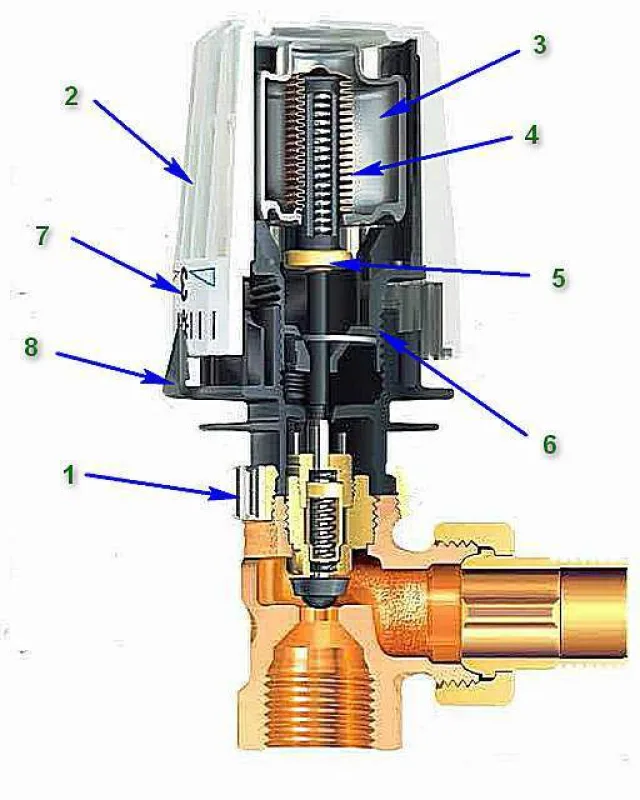

Принципиальное устройство термоголовки с сильфонным механизмом

Принципиальное устройство термоголовки с сильфонным механизмом

В нижней части схемы показан угловой термоклапан, и его устройство мы уже рассмотрели, поэтому возвращаться к этому не будем.

На термоклапан установлена термоголовка – в данном случае для этого применена накидная гайка М30 (поз.1). Могут быть и иные варианты сопряжения, например, защелки или специальные адаптеры, но именно такое резьбовое встречаются чаще всего.

Термоголовку можно условно разделить на два отдела. Неподвижная часть крепится к термоклапану и является основанием, вокруг центральной оси которого вращается подвижный блок (поз. 2), обычно изготавливаемый из ударопрочного пластика. На корпусе этого поворотного блока предусматриваются каналы (щелевидные или иной конфигурации) – это необходимо для обеспечения контакта между воздухом в помещении и сильфонным элементом.

Сам сильфон (поз.3) можно считать главным элементом этой схемы. Это – герметично закрытый резервуар, заполненный веществом (агентом), чувствительным к изменениям температуры, то есть обладающим заметным объемным расширением при нагреве. Агент может быть жидким или газообразным.

Корпус сильфона обладает возможностью изменять свой объем — чаще всего это достигается наличием гофрированных стенок (поз. 4). И работа термоголовки основана именно на этом.

При повышении температуры в помещении сильфон расширяется, передавая усилие на поршень (поз. 5), от него – на толкатель, и далее – на шток клапана, которые, понятное дело, располагаются после установки термоголовки соосно. Перемещение штока сужает просвет для теплоносителя или даже полностью перекрывает течение жидкости. Температура в комнате понизилась – сильфон уменьшился в объеме – подпружиненный шток клапана перемещается вверх, приоткрывая канал для протока теплоносителя через радиатор.

Подвижная часть термоголовки объединена с неподвижным основанием резьбовым соединением (поз.6). Значит, при вращении меняется расстояние по осевой линии от толкателя головки до штока термоклапана. Это позволяет производить установку необходимых значений температуры, при которых будет срабатывать термостатическая регуляция. А для визуального контроля регулировки термоголовка оснащается шкалой (поз.7) с той или иной градуировкой (на вращающейся части) и неподвижно закрепленным указателем (поз.8). Это дает возможность очень точно выставлять требуемый уровень температуры в помещении.

Это – базовая, наиболее часто применяемая схема. Но возможны и некоторые особенности конструкций сильфонных термоголовок.

Так, показатели температуры иногда лучше контролировать не непосредственно у радиатора отопления, а на некотором отдалении от него. В этом случае можно применить термоголовку с выносным датчиком, который связан с сильфоном тонкой капиллярной трубкой, штатная длина которой достигает двух метров.

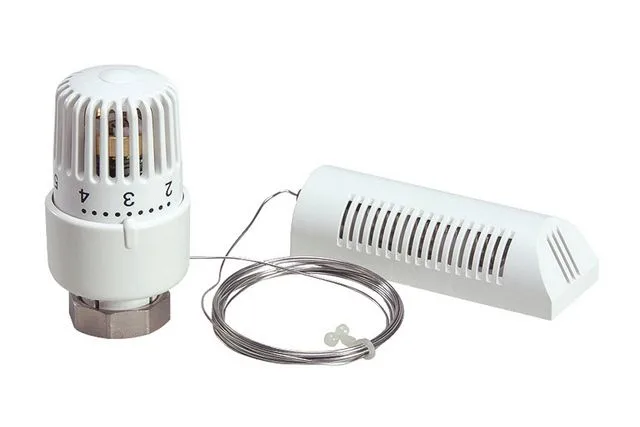

На иллюстрации – термоголовка, укомплектованная выносным сильфонным датчиком температуры.

На иллюстрации – термоголовка, укомплектованная выносным сильфонным датчиком температуры.

Другой вариант – когда расположение самого радиатора таково, что осуществлять изменение настроек термоголовки становится затруднительно или даже попросту невозможно. Ничего страшного – есть решение и для такой ситуации.

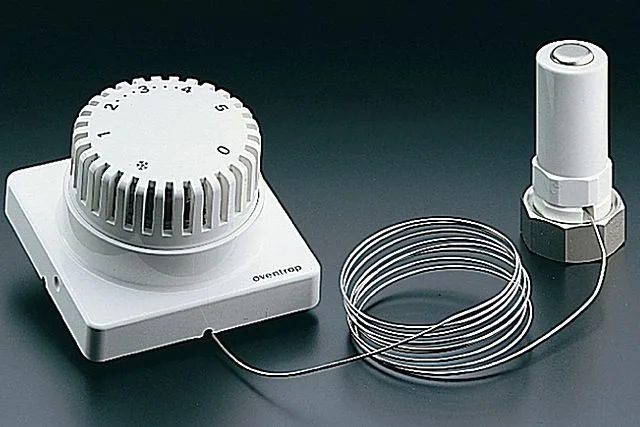

Термоголовка играет только лишь роль привода, а управление осуществляется на выносном блоке

Термоголовка играет только лишь роль привода, а управление осуществляется на выносном блоке

Можно установить комплект, в котором термоголовка не имеет никаких органов управления – она выполняет лишь функцию привода. Для установки необходимых значений и для контроля температуры в помещении в комплекте имеется выносной блок, соединенный с головкой такой же капиллярной трубкой. Блок можно расположить на стене в любом удобном месте в пределах длины капилляра. Понятно, что в подобной системе уже два сильфона – один управляющий, размещённый в выносном блоке, а второй – «силовой», то есть передающий механическое усилие на шток термоклапана.

Термоголовки с электронным управлением

В продаже последнее время все чаще можно встретить терморегуляторы для радиаторов, которые резко выделяются на общем фоне наличием цифрового дисплея и кнопочного управления. Если разобраться, то электронной здесь является только сама термоголовка, а стыкуется она с тем же стандартным механическим термоклапаном.

Электронные термоголовки позволяют предварительно выставлять температуру в помещении с точностью буквально до градуса

Электронные термоголовки позволяют предварительно выставлять температуру в помещении с точностью буквально до градуса

Здесь тоже возможно широкое разнообразие. Некоторые электронные головки, попроще, сочетают механическое и кнопочное управление, позволяют только лишь предустанавливать один текущий режим стабилизации температуры в комнате. Другие – оснащены еще и функцией программирования, то есть хозяева могут спланировать режим работы радиаторов по времени суток и по дням недели. Это особо удобно в том случае, если система отопления работает в автономном режиме (дает немалую экономию на энергоносителях), или если в городской квартире стоят счетчики тепла – платить придется только за потребленную энергию. Например, не имеет особого смысла поддерживать температуру +20 градусов в течение рабочего дня, когда в квартире жильцы отсутствуют – ее можно «подогнать» только к приходу хозяев домой. Можно снизить нагрев и в ночное время – в прохладной атмосфере спится значительно крепче. Ну а к «утренней побудке» автоматика сделает свое дело – в помещениях будет оптимальная температура. Для выходных дней — предусмотреть специфические режимы работы.

Кроме того, подобные термоголовки нередко несут в своей памяти специальные настройки, название которых говорит само за себя – «защита от замерзания», «отпуск», «экономия» и т.д. Перевести систему отопления комнаты в такой режим – это всего лишь нажать соответствующую кнопку.

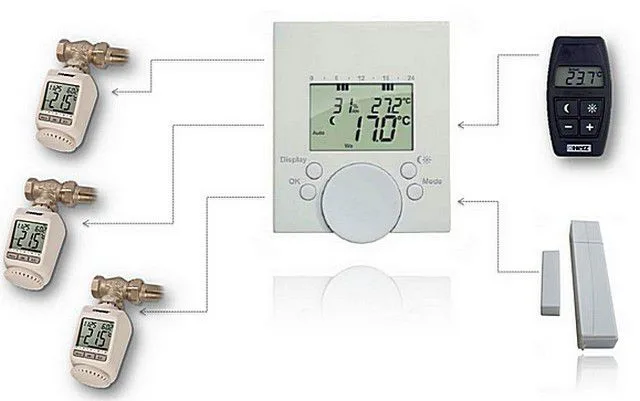

Все климатическое оборудование получает управляющие сигналы с единого электронного блока

Все климатическое оборудование получает управляющие сигналы с единого электронного блока

Можно пойти еще дальше – объединить управление всеми радиаторами отопления в едином «центре», которому подчинено все климатическое оборудование в доме. Для такого инновационного подхода также производятся специальные термоголовки, оснащенные системой беспроводной связи с управляющим блоком.

Понятно, что такую роскошь может себе позволить далеко не каждый. Как знать, не исключено, что через пяток лет и подобная система станет доступной обыденностью. Ну а пока, хотя бы на первых порах, имеет смысл установить обычную сильфонную термоголовку. Только необходимо для начала правильно ее выбрать.

Какими критериями руководствуются при выборе терморегулятора для батареи отопления?

Выбирая оптимальную модель для своего радиатора отопления, следует принимать в расчёт следующее:

  • Совсем не обязательно приобретать готовый комплект. Если просто по критериям стоимости можно выбрать термоклапан и термоголовку по-отдельности, можно так и поступить. Кроме того, бывают ситуации, когда разом приобрести полный комплект видится слишком дорогой покупкой. Значит, есть смысл для начала установить термоклапан, и управлять им в ручном режиме, а со следующей зарплаты уже приобрести автоматическую термоголовку.
  • Выше уже упоминалось, что конструкция клапана должна отвечать типу системы отопления. Среди представленного в магазинах ассортимента большинство клапанов предназначено для двухтрубных систем, но если в вас система однотрубная, то такая замена – недопустима! Придётся поискать…
  • Отправляясь в магазин за терморегулятором, хозяин должен уже четко представлять, как у него осуществлена подводка к радиатору, какой диаметр труб применен, и где планируется установить термоклапан. Выше уже было показано, что от этого зависит конфигурация изделия. Важно – регулятор должен быть установлен только на трубе подачи.

Мало того, есть определённые требования и к расположению самой термоголовки. Если поставить ее вертикально, то сильфон попадет в поток поднимающегося вверх от трубы подачи теплого воздуха, и работа сильфона не будет отличаться корректностью.

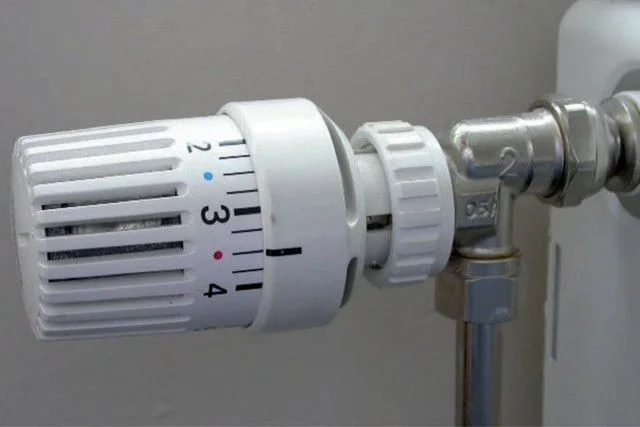

Рекомендуемое расположение термоголовки – по горизонтали, так, чтобы чувствительный сильфонный элемент не оказывался в потоке поднимающегося от трубы теплого воздуха.

Рекомендуемое расположение термоголовки – по горизонтали, так, чтобы чувствительный сильфонный элемент не оказывался в потоке поднимающегося от трубы теплого воздуха.

Понятно, что это требование не распространяете на термоголовки с выносным датчиком или внешним блоком управления.

Размеры резьбового соединения термоклапана зависят от диаметра труб подводки.

  • Есть еще несколько рекомендаций по выбору места установки терморегулятора. Так, не следует ставить его там, где вероятно попадание прямых солнечных лучей – прибор начнет «врать». Негативно может сказаться и соседство крупной бытовой техники, от которой возможно тепловое излучение. Не будет корректно работать прибор, расположенный в зоне постоянного сквозняка. Наличие любого из перечисленных препятствий вынуждает к приобретению терморегулятора с выносным датчиком или с внешним пультом управления.

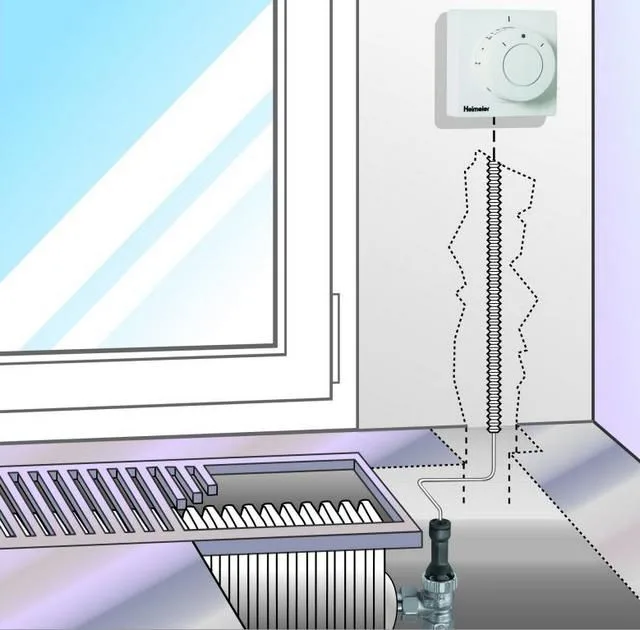

Конвектор расположен скрыто, а термоголовка-привод связана капиллярной трубкой с выносным блоком управления

Конвектор расположен скрыто, а термоголовка-привод связана капиллярной трубкой с выносным блоком управления

Аналогичного подхода потребуют и радиаторы, которые из соображений интерьерного оформления спрятаны в ниши, за плотные шторы или под декоративные экраны, а также конвекторы скрытого расположения.

  • Из изложенного выше, наверное, понятно, что термоголовка с автоматикой – намного выигрышнее обычного вентиля, установленного на клапан. Но в ряде случаев получается и наоборот. Так, не имеет большого смысла тратиться на сильфонную термоголовку, если планируется установка регулятора на чугунные батареи. Высокая теплоемкость этого металла и большая масса радиаторов делают их чрезмерно инерционными, и термостатический блок вряд ли будет работать корректно. Вполне можно ограничиться установкой на термоклапан обычной механической ручки.
  • Термоголовки могут оснащаться сильфонами с жидкостным или газообразным агентом. Какой лучше? Принято считать, что газонаполненные сильфоны обладают большей точностью, повышенной скоростью реакции на изменение внешних условий. Есть у них еще одно достоинство – они не столь «капризны» на наличие каких-либо сторонних источников тепла. Но и цена на них ощутимо отличается от стоимости головок с жидкостным сильфоном, просто из-за повышенной сложности в производстве.

Если судить объективно, то преимущества в скорости реагирования и в точности с точки зрения практического применения – малозаметны, и более выгодной, наверное, все же будет покупка более дешевого жидкостного сильфона. Тем более что по показателям надежности и долговечности особой разницы нет.

К числу эксплуатационных характеристик относится точность регулирования. Сюда можно отнести величину гистерезиса – это изменение внешней температуры, вызывающее отклик автоматики прибора. Понятно, что чем этот показатель меньше, тем чувствительнее терморегулятор. Может указываться точность установки температуры (особенно это характерно для электронных блоков). Для механических устройств имеет значение градуировка шкалы. Важна и «длина» это шкалы, но, как правило, она у большинства приборов выдерживается в диапазоне от +5 °С (режим против замерзания) до +30 °С. Обычно предусматривается и положение, в котором, при появлении такой необходимости, термоклапан полностью перекрывается.

  • Головка терморегулятора, как красивая игрушка, может привлечь внимание ребенка, и у него будет соблазн покрутить ее, пока рядом нет взрослых. Наверное, стоит продумать и такую вероятность. Неприятностей можно избежать, если сразу приобрести так называемый антивандальный кожух, который не даст возможности несанкционированного доступа к маховику настройки.

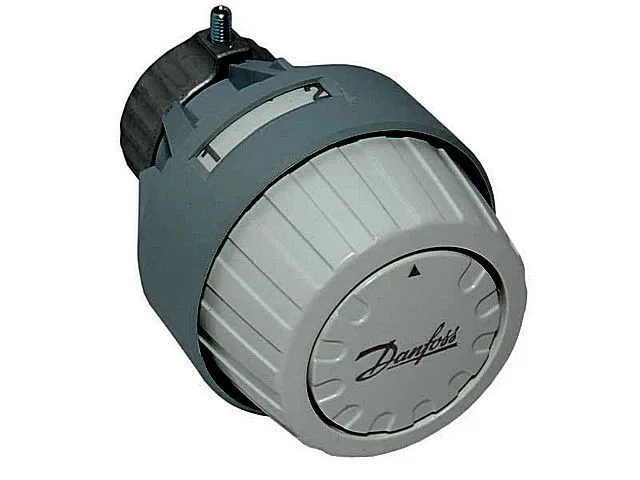

Будет, конечно, преувеличением называть любимых детей «вандалами», но иногда никак не обойтись без защиты приборов от их шаловливых рук

Будет, конечно, преувеличением называть любимых детей «вандалами», но иногда никак не обойтись без защиты приборов от их шаловливых рук

Да что дети – иногда и взрослый член семьи может «проявить инициативу», сбив установленные настройки. Поэтому некоторые термоголовки предусматривают наличие механических ограничителей вращения регулировочного маховика, в пределах минимально необходимого диапазона. По крайней мере, вмешательство дилетанта не закончится установкой слишком низкой или чересчур высокой температуры в помещении.

  • Наверное, излишне объяснять, что приборы такого типа неразумно приобретать с рук или в непонятных торговых точках. Производители терморегуляторов (особенно это касается термоголовок) дают на свою продукцию гарантию, но она будет действительна только при наличии в паспорте изделия отметки специализированного магазина, да и проверить оригинальность изделия можно только там.

При покупке лучше ориентироваться на авторитетные бренды, доказавшие практикой надежность и долговечность терморегуляторов. К ним можно отнести «Danfoss», «Теплоконтроль»,  «SALUS Controls», «Royal Thermo», «Oventrop», «Caleffi». Одним словом, выбор есть, и не имеет смысла отдавать свои «кровные» за совершенно не знакомый товарный знак, происхождение которого вообще неизвестно.

Небольшой обзор популярных моделей термоголовок

В таблице ниже показаны основные характеристики нескольких моделей термоголовок, пользующихся широким спросом у российских потребителей.

Наименование моделиИллюстрацияКраткое описание моделиПримерный уровень цен ( в рублях на июнь 2017 г.)
«Oventrop Vindo TH М 30х1,5»Термостатическая головка из разряда наиболее доступных по стоимости.
Жидкостной сильфон.
Сопряжение с термоклапаном – накидная гайка М30.
Диапазон устанавливаемых температур – от +7 до +28 градусов, предусмотрено "нулевое положение" – полное закрытие клапана.
Максимальная температура теплоносителя в системе – до 120 ° С .
750
«Royal Thermo RTE 50.030»Головка с жидкостным (толуол) наполнением сильфона.
Диапазон регулировки температур – от +6 до +28 градусов (плюс нулевое положение) с величиной гистерезиса всего в 0,55 градуса.
Допустимая температура теплоносителя – не более 100 градусов.
Соединение с клапаном – накидная гайка М30×15.
Пятилетняя гарантия производителя.
850
«Caleffi»Модель со встроенным датчиком-сильфоном.
Сопряжение - прямая фиксация на клапанах определенной серии этого же бренда, либо применение специального адаптера (может потребоваться отдельное приобретение).
Диапазон установки температуры – от 7 до 28 градусов.
1100
«Danfoss RTS Everis»Головка сильфонная с жидкостным наполнением.
Соединение с фирменными термоклапанами «Danfoss» - прямая фиксация, с другими – через адаптер.
Диапазон регулировки температур – от +6 до +28 градусов с величиной гистерезиса – 0,5 градуса.
Продуманы функции ограничения диапазона настройки и установленного значения.
Автоматическая защита от замерзания системы при температуре менее +8 градусов.
Оригинальный внешний дизайн головки.
1200
«Oventrop Uni LH М 30х1,5»Термостатическая головка с выносным датчиком температуры.
Соединительная капиллярная трубка длиной 2 м.
Сопряжение с клапаном – накидная гайка М30×15.
Диапазон устанавливаемых температур – от 7 до 28 градусов, имеется "нулевое положение".
Возможность ограничения диапазона регулировки пользователем.
Максимальная температура теплоносителя в системе – до 120 °С.
1600
«Salus PH60»Термоголовка электронного типа. Сопряжение с термоклапаном – накидная гайка М30×15.
Энергонезависимая память с возможностью программирования режимов работы на неделю во всевозможных вариациях.
Жидкокристаллический дисплей с функцией подсветки, с выводом на индикацию реальных и предустановленных параметров, уровня заряда элементов, работоспособности прибора.
Четыре предустановленных режима на разные случаи эксплуатации.
Диапазон установки температур – от +5 до +40 градусов с величиной гистерезиса в 0.5 градуса.
Электропитание - два элемента АА. Потребление - минимальное, и качественных элементов обычно хватает на год эксплуатации.
3750
«Caleffi 472000»Комплект терморегуляции радиатора - головка-привод и выносной блок контроля и управления, с жидкостными сильфонами, соединенные капиллярной трубкой ( 2 м).
Диапазон регулировки температур – от +6 до +28 градусов. Гистерезис – 0,6 градуса.
Установка:для специальной серии фирменных клапанов - прямая фиксация, для остальных - с использованием адаптера, приобретаемого отдельно.
8500

К этому необходимо добавить еще и стоимость термоклапана. В качественном исполнении, например, оригинальный клапан «Danfoss», он может обойтись, в зависимости от конкретной модели, еще в 1200÷2600 рублей.

Видео: советы специалистов по выбору терморегулятора для радиатора отопления

Как самостоятельно установить и настроить терморегулятор для батареи отопления

Монтаж термоклапана и установка головки

Мастера, берущиеся за установку терморегулятора на радиатор отопления, берут нередко за это неоправданно высокую плату, и плюс к этому требуют «добавки» за первоначальную регулировку устройства. Но всё это можно выполнить и самостоятельно, если, конечно, имеются навыки сантехнического монтажа. Если же опыт отсутствует, то рассматривать установку термоклапана в качестве тренировки, наверное, не слишком разумно. Поэтому ознакомьтесь с основными правилами монтажа – там будет проще заранее оценить свои возможности.

  • Установку терморегуляторов с их последующей настройкой обычно начинают с верхнего этажа частного дома, так как именно туда поднимает теплый воздух. Если дом одноэтажный, либо монтаж системы регуляции планируется в квартире, то в первую очередь следует обратить внимание на помещения, которым свойственны наибольшие амплитуды колебания температур. К таковым можно отнести кухню, комнаты, выходящие на солнечную сторону, а также помещения, где обычно отмечается наибольшее количество людей.
  • Если в помещении имеется несколько радиаторов отопления, то устанавливать на каждый из них термоголовку – излишня роскошь. Кроме того, они даже будут создавать своеобразные помехи друг другу. Достаточно смонтировать ее на тот, что больше по мощности, а если они равнозначны, то на любой, но лучше на тот, где выполнять настройки будет удобнее.
  • Термоклапан всегда ставится только на трубе подачи, независимо от схемы подключения радиатора. Направление движения теплоносителя указано на корпусе стрелкой. На входе термоклапан имеет участок внутренней резьбы – для соединения с трубой подачи. На выходе предусмотрен резьбовой штуцер для накидной гайки, которая, со своим штуцером, должна входить в комплект. Штуцер «американки» запаковывается в радиатор, ну а соединение между термоклапаном и радиатором, таким образом, получается разъёмным.
  • Перед началом монтажа необходимо убедиться, что теплоноситель из системы (или на данном участке системы) слит, трубы пустые.
  • Термоголовку не стоит даже доставать из упаковки до полной готовности клапана. А сам клапан стоит устанавливать с надетым защитным колпачком – меньше вероятность случайно повредить выступающий шток в ходе монтажа.
  • Как уже говорилось, клапан должен занять такое положение, чтобы после установки головки она расположилась горизонтально. Это требование не касается приборов с выносным датчиком температуры.
  • Готовых «рецептов» подключения клапана к трубе подачи нет – все зависит от типа трубы, предполагаемой технологии монтажа (через сгон или дополнительную «американку» — для металла, фитинги для металлопласта, сварка для полипропилена и т.п.). Тот, кто выполнял сантехнический монтаж – понимает о чем разговор.
  • Нужен ли шаровой кран перед клапаном? В принципе, имеется возможность обойтись и без него, однако, кран не столь дорого стоит, чтобы им пренебрегать. Нежелательно рассматривать термоклапан в роли именно запорного устройства – пусть он работает только на регулировку, не испытывая ненужных нагрузок. Если сопоставить цены на клапаны и краны – все должно стать понятно.

Кстати, посмотрите на опубликованные в интернете демонстрации выполненных работ – в подавляющем числе случаев на трубе подачи вначале идёт запорный кран, а уже вслед за ним – терморегулятор. Так, наверное, будет правильнее.

Типичный пример установки терморегулятора: у запорной арматуры одни функции, у регулировочного оборудования – другие, и не стоит их смешивать

Типичный пример установки терморегулятора: у запорной арматуры одни функции, у регулировочного оборудования – другие, и не стоит их смешивать

А вот «лепить» шаровый кран между клапаном и радиатором – совершенно не правильно.

  • В том случае, когда радиатор включен в однотрубную систему отопления (или в однотрубный ее участок – так тоже бывает), термоклапан не станет корректно работать, не создавая помех другим приборам теплообмена, если перед радиатором не установлен байпас.

Байпас – это перемычка между трубами подачи и обратки. Он выполняет несколько функций, и одна из них – недопущение разбалансировки всей системы при ограничении или полном закрытии протока теплоносителя через радиатор.

Красной стрелкой показан обязательный элемент обвязки радиатора в однотрубной системе отопления – байпас

Красной стрелкой показан обязательный элемент обвязки радиатора в однотрубной системе отопления – байпас

Если байпаса нет, то его следует в обязательном порядке установить. При этом обычно руководствуются правилом, что диаметр такой перемычки должен быть на один шаг меньше диаметра труб подачи. Установлен байпас должен быть до запорных кранов, чтобы отключение радиатора не останавливало всю систему. А вот на самом байпасе монтировать кран — не рекомендуется.

  • По завершении монтажа термоклапана систему заполняют теплоносителем, запускают циркуляционный насос – требуется проверить качество всех созданных соединительных узлов, чтобы исключить протечки при эксплуатации. Кроме того, обязательно обращается внимание на место выхода штока из корпуса клапана – там не должно быть «слезы». Если там выявлено даже небольшое подтекание – значит, не все в порядке с сальниковым уплотнением клапана, и есть смысл срочно заменить его в магазине на исправный.
  • Для клапанов с установочным кольцом проводится предварительная установка. Оптимальное значение определяется в соответствии с рекомендациями, указанными в паспорте изделия. Сама установка очень проста – кольцо вытягивается вперед, чем снимается со стопора, проворачивается до совпадения риски с нужным значением, а затем вновь стопорится.
Примерная схема предварительной настройки термоклапана

Примерная схема предварительной настройки термоклапана

  • И вот только теперь можно окончательно собрать терморегулятор, то есть установит на клапан головку. Как уже упоминалось выше, варианты ее фиксации могут различаться – но это обязательно оговаривается в паспорте изделия и учитывается еще при покупке. Некоторые производители практикуют специальные фиксаторы – головку достаточно надвинуть на корпус клапана до щелчка. Другой распространенный вариант – использование накидной гайки М30.

Перед установкой термоголовку располагают так, чтобы хорошо просматривалась ее шкала. Для затяжки гайки не требуется никакого инструмента – достаточно усилия пальцев.

Настройка терморегуляторов на радиаторах отопления

В паспорте  дается расшифровка делений шкалы термоголовки – изделия для этого проходят на заводе соответствующую калибровку. Но лабораторные условия могут очень сильно отличаться от реальных, поэтому рекомендуется провести свою калибровку под собственную систему отопления и реальные условия эксплуатации. То есть получить наглядное представление о соответствии значений на шкале с температурами воздуха в помещении.

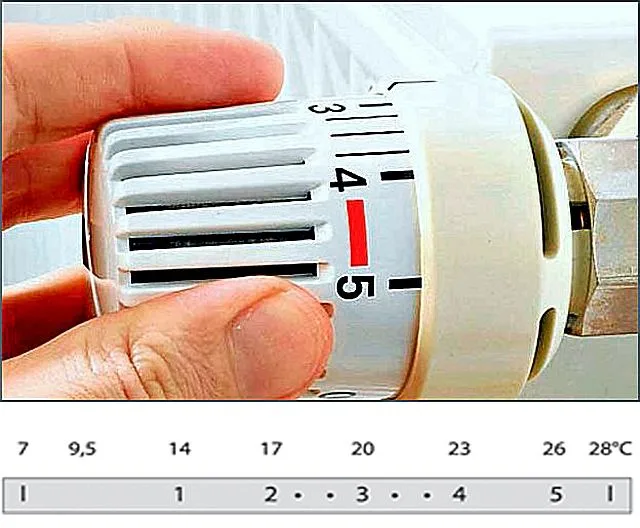

В паспорте изделия дается приводятся значения условной градуировки шкалы, но не помешает их сверить и в реальных условиях эксплуатации

В паспорте изделия дается приводятся значения условной градуировки шкалы, но не помешает их сверить и в реальных условиях эксплуатации

  • Для этого потребуется обычный термометр – лучше полагаться на его показания, чем на собственные ощущения, которые, кстати, у разных членов семьи могут в чем-то не совпадать.
  • Для настройки необходимо закрыть окна и двери, то есть не допустить сквозняка.
  • Первым шагом термоклапан открывается полностью. Для этого головка вращается против часовой стрелки до крайнего положения. Практически не встречая сопротивления в клапане, теплоноситель обеспечивает максимальный нагрев радиатора на заданном температурном режиме системы отопления.
  • При полностью открытом клапане температура воздуха в комнате начинает быстро расти. Дожидаются, когда она достигнет верхнего порога (достаточно, например, 28÷30 градусов), а затем проворотом головки в обратном направлении (по часовой стрелке) переводят ее в крайнее правое положение, при котором клапан закрыт.
  • Спустя некоторое время температура начинает падать. Вот здесь уже потребуется повышенное внимание внимание. При подходе уровня температуры к наиболее комфортному ощущению или к намеченному показанию термометра, термоголовку начинаю очень плавно проворачивать против часовой стрелки. Необходимо уловить момент, когда произойдет открытие клапана. Это может проявляться появившимся легким шумом проходящего через клапан теплоносителя и нагревом корпуса в районе выходного патрубка. Вот это положение термоголовки и будет соответствовать реальной температуре срабатывания. Для контроля эксперимент можно провести несколько раз – для разных уровней температуры, записывая показания термометра и соответствующие им деления шкалы. В итоге у хозяев будет ясная картина, которую, кстати, нелишним будет сверить с данными паспорта термоголовки. Теперь есть все необходимые данные для нормальной эксплуатации терморегулятора.

Подводим итоги…

Чтобы подытожить информацию – несколько слов о преференциях, которые получают хозяева жилья, установившие приборы терморегуляции радиаторов.

  • Стоимость терморегуляторов не выглядит пугающей, установка тоже не отличается великой сложностью, то есть большую брешь в семейном бюджете подобная оптимизация системы отопления не пробьёт. А модернизации вполне подлежат как вновь создаваемые, так и уже давно эксплуатируемые системы – особой разницы нет.
  • В помещении всегда поддерживается стабильный уровень комфортной температуры, установленный хозяевами, вне зависимости от изменения внешних условий.
  • Тепло распределяется по помещениям рационально, равномерно, что особо важно для однотрубных систем отопления, для которых частенько свойственно стойкое понижение температуры теплоносителя на радиаторах по мере удаления от котельной.
  • Эксплуатация термостатических регуляторов такого типа – проста и не требует никаких энергетических затрат. Наоборот, налицо будет эффект экономии энергоносителей (иногда даже до 25%), и приобретение подобных приборов обычно очень быстро окупается.

При этом следует правильно понимать, что работа таких терморегуляторов – односторонняя, и направлена всегда только на уменьшение температуры в радиаторах отопления. Совершенно наивно будет полагать, что при недостаточности тепла термоголовка «совершит чудо», и в комнате повысится температура. Нет, радиаторы всегда должны обладать эксплуатационным запасом мощности, и задача клапанов – взять тепла ровно столько, сколько требуется в текущий момент.

А если мощности недостаточно – придется искать причину и устранять ее. Варианты здесь могут быть разные – «слабый» котел, неправильная или некачественно исполненная разводка контуров, ошибочно просчитанные параметры установленных радиаторов или даже недостаточность утепления дома.

А коль речь сейчас шла о правильном подборе радиаторов по мощности, предлагаем читателю в качестве «бонуса» удобную программу расчета этого параметра.

Приложение: Программа расчета необходимой мощности радиатора отопления

При проектировании системы отопления и каждого ее элемента исходят из тех соображений, что ее мощности должно быть достаточно для поддержания комфортного микроклимата в помещениях в самых неблагоприятных условиях. На деле же максимальные показатели или никогда не достигаются вовсе, или оказываются востребованными крайне непродолжительное время. Вот здесь то и проявляется самым наглядным образом важность систем терморегуляции – они как бы сглаживают несоотвествие между имеющимися возможностями радиаторов и реальной потребностью в тепле на текущий момент.

Но эксплуатационный резерв, тем не менее, должен быть заложен.

А как определиться с требуемой тепловой мощностью радиаторов? Часто рекомендуемая методика подсчета, когда на квадратный метр площади «назначается» 100 ватт тепла, очень далека от реальности, так как не учитывает массу важных нюансов. Поэтому предлагаем свой алгоритм проведения вычислений, который реализован в виде онлайн-калькулятора.

Калькулятор расчёта требуемой тепловой мощности радиатора отопления


Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках.
Нажмите "Произвести расчет радиатора отопления"
Площадь помещения, м²
Высота потолка в помещении
Количество внешних стен
Внешние стены смотрят на:
Положение внешней стены относительно зимней "розы ветров"
Уровень отрицательных температур воздуха в регионе в самую холодную неделю года
Степень термоизоляции внешних стен
Что расположено снизу?
Что расположено сверху?
Тип установленных окон
Количество окон в помещении
Высота окна, м
Ширина окна, м
Двери, выходящие на улицу или на балкон:
Предполагаемая схема врезки радиаторов отопления
Предполагаемые особенности расположения радиаторов
Планируется установка:

Несколько пояснений и рекомендаций по проведению расчётов

Пользователю последовательно предлагается указать имеющиеся параметры помещения, для которого производится расчет. Поясним их значение:

  • Площадь комнаты и высота потока определяют ее объем, то есть базовую потребность в тепловой энергии для его обогрева.
  • Стены, контактирующие с улицей, являются одним из путей тепловых потерь, а чем выше потери, тем значительнее должна быть их компенсация.
  • На микроклимат в помещении может оказывать влияние солнечное излучение, но это касается только тех комнат, в окна которых а течение дня попадают прямые солнечные лучи.
  • Стены, постоянно продуваемый холодным зимним ветром, выстуживаются значительно быстрее, и это тоже можно учесть в расчетах.

Предыдущие два пункта можно и не учитывать, если внесение данных представляет сложность для пользователя – оставить как есть, по умолчанию. Но тогда программа рассчитает мощность, исходя из самых неблагоприятных условий расположения комнаты.

  • Следующий пункт – это учет местных климатических условий. Указать необходимо минимальную зимнюю температуру, которая для вашего региона считается нормальной для самой холодной декады зимы. Не стоит вспоминать, что когда-то несколько лет назад были отмечены совершенно аномальные значения…
  • Полноценной термоизоляция стен может считаться, если она выполнена на основании теплотехнических расчетов. Остальные варианты, скорее, относятся к средней степени утепления, так как вообще неутепленным жилой дом не может быть априори – жить в нем попросту невозможно.
  • Чтобы сделать поправку на теплопотери через полы и перекрытия, следует указать, что располагается над и под рассчитываемым помещением.
  • Следующие пункты ввода касаются окон – от их типа до количества и размеров. Программа внесет соответствующие поправки в расчет.
  • Если в помещении имеется дверь на улицу (на холодный балкон или в иное неотапливаемое помещение), и ею в течение дня регулярно пользуются, то это требует «довеска» к тепловой мощности радиаторов.
  • Эффективность работы радиаторов зависит от схемы их подключения к контуру. Следует выбрать предполагаемую или имеющуюся схему. Они, кстати, в предлагаемом перечне расположены в порядке уменьшения эффективности.
  • Наконец, радиатор может быть расположен открыто и давать максимальную теплоотдачу, или же распространению тепла будут препятствовать те или иные помехи. Необходимо выбрать планируемый вариант из выпадающего списка – программа внесет соответствующий поправочный коэффициент.

А вот теперь – ВНИМАНИЕ!

В следующем поле ввода предлагаете выбрать направление расчета.

— Первый вариант – это общая потребная тепловая мощность для конкретной комнаты. Такой вариант обычно выбирают, когда планируется к приобретению радиатор или конвектор неразборной конструкции. Итоговый результат тогда берется из пункта А – он будет выражен в киловаттах.

— Второй вариант – когда известна тепловая мощность одной секции разборного радиатора, и задачей стоит определения количества этих секций. При выборе этого направления появится еще одно поле ввода, в котором следует указать паспортную мощность одной секции планируемой модели радиатора. Соответственно, в поле полученных значений берется результат Б, выраженный в штуках.

Рассчитанный по данной методике радиатор гарантированно справится с задачей обогрева помещения в самых критических условиях. Ну а в режиме нормальной эксплуатации требуемое (и только!) количество тепла в текущий момент будет отбираться в том числе с помощью установленного терморегулятора.

Рекомендуемые статьи по теме


Комментарии:

Задайте вопрос здесь или на нашем форуме

Подписывайтесь на нас Вконтакте

Пошаговые фотоотчеты по ремонту и строительству

2

Прочитать статью

Я не мастер, я ищу исполнителя работ
