Клей для пеноплекса

Клей для пеноплекса

Евгений Афанасьев Статью опубликовал:
Обновлено: 14.07.2019

Утепление строительных конструкций возводимого или уже находящегося в эксплуатации дома – это важнейшая задача для его владельцев. Не решив ее, будет крайне затруднительно, очень разорительно, а то и вовсе невозможно добиться комфортных условий проживания. Благо, в наше время нет недостатка ни в доступных технологиях, ни в необходимых термоизоляционных материалах.

Клей для пеноплекса

Клей для пеноплекса

К числу наиболее популярных термоизоляционных материалов относят плиты из пенополистирола, в частности, полученные по технологии экструзии, обычно в разговорной речи именуемые пеноплексом. Действительно, утеплитель очень удобный и может применяться практически на любых участках строительства. Но в ряде случаев технология его монтажа предполагает максимально плотное крепление к утепляемой поверхности. Механическая фиксация не всегда удобна и надежна как в конструктивном плане, так и с позиций, собственно, термоизоляции, а вряде случаев — и вовсе невозможна. Поэтому и приходится искать иной выход, и первое, что напрашивается – это применять какой-нибудь эффективный клей для пеноплекса.

А какой – мы как раз и разберем в этой публикации.

Несколько слов о пеноплексе

Для начала – внесем некоторую ясность в понятия. Что же такое пеноплекс, о котором будет в дальнейшем вестись разговор?

Жесткие утеплители на полистирольной основе можно разделить на две большие группы. Хотя исходное сырье одинаковое, различия в технологии производства дают на выходе материалы с довольно серьёзными отличиями в некоторых техническо-эксплуатационных характеристиках.

  • По одной из технологий гранулы полистирола под воздействием температуры и пара вспучиваются, становясь насыщенными воздухом шариками. Эта масса повергается прессовке в заданных формах, шарики буквально склеиваются между собой, образуя тот материал, который всем известен под названием обычного белого пенопласта.

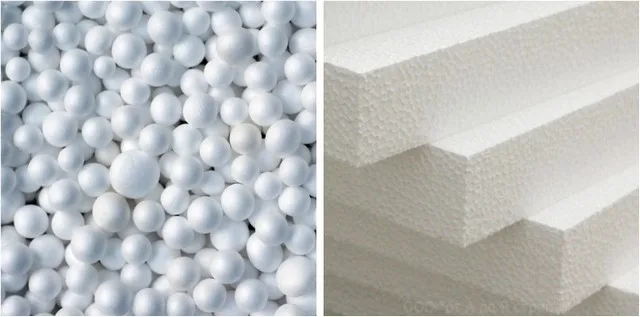

Вспененные гранулы полистирола и утеплительные плиты, получаемые в результате их прессовки.

Вспененные гранулы полистирола и утеплительные плиты, получаемые в результате их прессовки.

Технология подкупает своей незамысловатостью и дешевизной, что, в принципе, и предопределяет массовость производства пенопласта (небольшие предприятия имеются, наверное, в любом более-менее крупном городе), ценовую доступность, и, соответственно — популярность этого утеплителя.

Между тем, у него довольно много очень серьезных недостатков. Многие из них удаётся ликвидировать при производстве утеплителя по другой, более совершенной технологии.

  • Эта технология предполагает полное расплавление сырья с последующим введением в него вспенивающего реагента. Полученная вспененная масса пропускается под давлением через формующие сопла специального экструдера. И затем, застывая, образует полосу нужной толщины, которая в дальнейшем нарезается на блоки стандартных размеров.

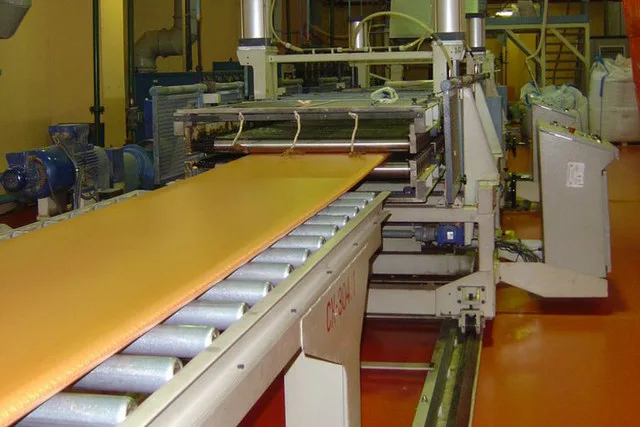

Линия экструзии пенополистирольных утеплительных плит.

Линия экструзии пенополистирольных утеплительных плит.

В результате подобной обработки сырья получается однородная газонасыщенная масса, каждая ячейка которой изолирована от соседних. Это дает ровную заданную плотность, выраженно низкий коэффициент теплопроводности, повышенную долговечность, стойкость к механическим нагрузкам, к перепадам температур и воздействию влаги, более заметную устойчивость к воздействию огня. Одним словом, материал получается более совершенным. Правда, это сказывается и на его стоимости – он не в пример дороже обычного пенопласта.

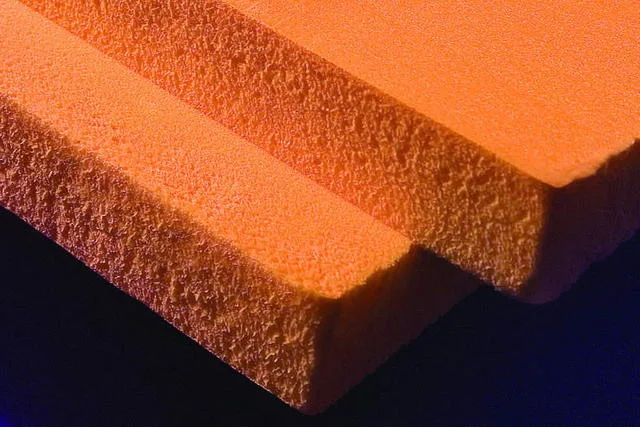

Даже невооруженным глазом видно существенное отличие структуры экструдированного пенополистирола от обычного белого пенопласта.

Даже невооруженным глазом видно существенное отличие структуры экструдированного пенополистирола от обычного белого пенопласта.

В пользу экструдированного пенополистирола (ЭППС или XPS) говорит и то, что ввиду более высокой сложности технологии и необходимости специального дорогостоящего оборудования¸ производством такого утеплителя преимущественно занимаются крупные предприятия, а не полукустарные мастерские. То есть вероятность приобрести некачественный или даже опасный для использования в жилищном строительстве материал, не соответствующий ни ГОСТ, ни даже ТУ – значительно ниже.

Благодаря своим многочисленным преимуществам, более высокому уровню безопасности использования, и вопреки «проигрышу» в ценовой доступности, ЭППС становится все более востребованным. Рачительный хозяин выберет именно его.

Хотите узнать подробнее об особенностях утеплителей на базе полистирола?

Наряду с минеральной ватой, эти материалы можно справедливо полагать лидерами по востребованности среди других утеплителей. Но информация об их достоинствах и, увы, немалых недостатках, должна в обязательном порядке учитываться. С нею, со всеми подробностями, можно ознакомиться в специальной публикации нашего портала, посвященной утеплителям для наружных стен дома.

Одним из лидеров отчечественного рынка в сфере производства утеплительных материалов на базе экструдированного пенополистирола является российская компания «Пеноплэкс». Ее продукция пользуется широчайшим спросом, хорошо известна и на территории РФ, и за рубежом.

Утеплительные плиты компании «Пеноплэкс» — фирменного оранжевого цвета.

Утеплительные плиты компании «Пеноплэкс» — фирменного оранжевого цвета.

Ассортимент компании включает плиты, которые можно использовать практически на всех участках строительства.

Безусловно, «Пеноплэкс» — не единственный производитель подобной термоизоляции. Многие именитые компании (например, «ТехноНиколь» или «Knauf») также предлагают в своем ассортименте такие утеплители. Но так уж сложилось, что, во всяком случае в среде отечественных строителей, название компании «Пеноплэкс» стало нарицательным, немного трансформировавшись. И пеноплексом сейчас очень часто называют вообще все плиты из экструдированного пенополистирола.

Зачем пеноплекс нужно клеить?

Тут сразу несколько причин —  как совершенно очевидных, так и связанных с предназначением этого утеплительного материала.

  • Из очевидного можно назвать то, что пеноплекс должен надежно удерживаться на утепляемой поверхности. А его широко используют и на вертикальных поверхностях (на стенах дома, на фундаментах и т.д.), и на потолках.

Казалось бы, этого можно добиться и механическим креплением. Есть ведь для этого специальные тарельчатые дюбели – «грибки»…

  • Все правильно, механического закрепления плит во многих ситуациях никто не отменяет. Но в ряде случаев оно просто невозможно из-за особенностей утепляемой конструкции. Или оттого что недопустимо нарушать нанесенную гидроизоляцию основания.

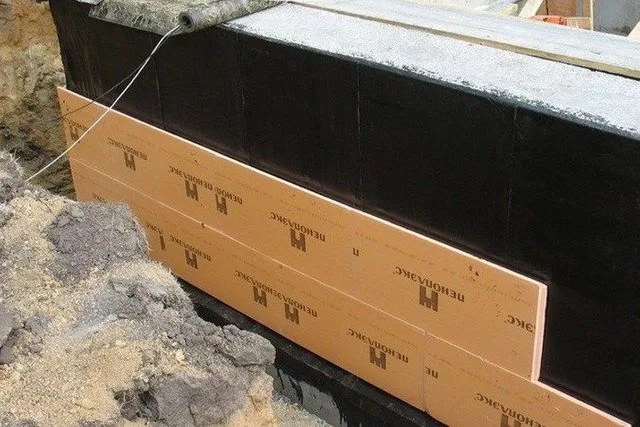

Утепление фундамента пеноплексом. Ниже уровня поверхности земли использование дюбелей для механического крепление будет считаться ошибкой – нарушается монолитность нанесенного перед утеплением слоя гидроизоляции.

Утепление фундамента пеноплексом. Ниже уровня поверхности земли использование дюбелей для механического крепление будет считаться ошибкой – нарушается монолитность нанесенного перед утеплением слоя гидроизоляции.

  • Не обойтись без клея и в том случае, если утепляемая поверхность не отличается ровностью, а ее выравнивание — нецелесообразно. Чтобы плиты термоизоляции плотно прилегали к поверхности, помимо механического крепления плит необходимо и их приклеивание.
  • Наконец, одна из самых важных причин. Утеплитель только в том случае продемонстрирует все свои термоизоляционные качества, если будет составлять с утепляемой поверхностью «сэндвич» практически без зазора. Особенно это важно при утеплении внешних стен – не должно оставаться даже малейших просветов, где могла бы собираться конденсирующаяся влага. Иначе утеплительная конструкция в скором будущем может просто «отстрелиться» от стены.

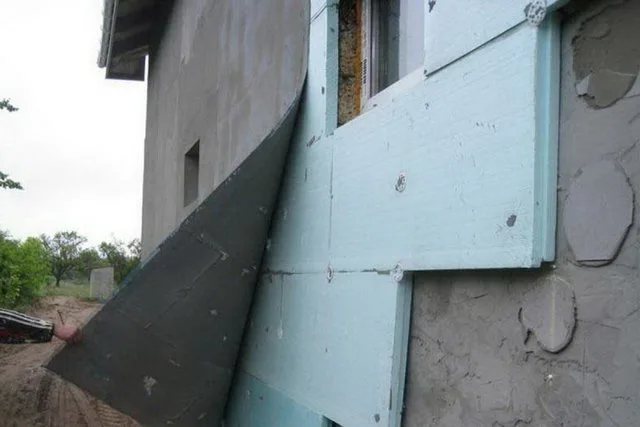

Закономерный итог неплотного прилегания плит к стене, выполненного с нарушением технологии монтажа, явной «экономии» и на клее, и на дюбелях-«грибках». Остаётся – все сдирать и делать по-новому.

Закономерный итог неплотного прилегания плит к стене, выполненного с нарушением технологии монтажа, явной «экономии» и на клее, и на дюбелях-«грибках». Остаётся – все сдирать и делать по-новому.

Чтобы не доводить до подобных ситуаций, всегда в тех случаях, когда предусматривается приклеивание пенополистирола, оно должно в обязательном порядке проводиться. И непременно – с использованием качественного клея: и подходящего для такого применения, и в нужных количествах.

Какие клеевые составы используются для монтажа пеноплекса?

Сразу оговоримся, что хотя статья посвящена материалам для приклеивания экструдированного пенополистирола, многие из них пригодны и для белого пенопласта. Многие, но не все, о чем будет сделана оговорка по ходу дальнейшего изложения.

Клеевые составы гидроизоляционного плана

Сфера применения таких клеев очевидна – там, где помимо утепления, на поверхности строительной конструкции необходимо сохранить или даже заново создать гидроизоляционный слой. Самый, пожалуй, типичный пример подобного использования пеноплекса – это утепление стенок ленточного фундамента, в заглубленной его части. Другая область – это плоские крыши, нуждающиеся в утеплении перед настилом выбранного кровельного покрытия или заливкой бетонной стяжки. В ряде случаев может применяться и при гидроизоляции и утепления полов.

Выраженными гидроизоляционными качествами обладают специальные битумные мастики.

Про то, что битумная мастика должна быть специальной, сказано не зря. Дело в том, что при производстве некоторых из них используются органические растворители, разлагающе действующие на структуру пенополистирола – бензин и дизтопливо, бензол и толуол и другие. Ни в коем случае не подойдет и самодельный праймер (битум, разведенный в бензине), который, в силу своей дешевизны, довольно часто используется при гидроизоляционных работах или антикоррозионной обработке.

Отличным примером битумной мастики, предназначенной именно для монтажа утепления из ЭППС, является клей «Битумаст XPS». На его упаковке однозначно указана его основная функция.

Клей «Битумаст XPS» в штатной расфасовке – 5.0 или 21.5 литра.

Клей «Битумаст XPS» в штатной расфасовке – 5.0 или 21.5 литра.

Состав поставляется в продажу в герметично закупоренных ведрах готовым к применению. При производстве этой мастики используется растворитель, который не вступает в реакцию с экструдированным пенополистиролом и не может принести ему вреда. Использовать какие-то иные растворители для приведения состава в рабочую готовность – запрещается. В случае загустения мастики будет достаточно ее разогреть без использования открытого огня до температуры 35÷40 градусов. А работы желательно проводить при положительной температуре, в крайнем случае – при морозе не сильнее -5 ℃.

Если на утепляемой поверхности еще не выполнялась гидроизоляция, то она очищается, при необходимости – ремонтируется, а затем предварительно обрабатывается грунтовочным битумным составом, желательно того же производителя — «Битумаст».

Клей-мастика в этом случае наносится на утепляемую поверхность сплошным слоем и распределяется гребенчатым шпателем (высота зубьев – 5 мм). Обычно обрабатывается участок, достаточный для монтажа одной ÷ двух плит. После этого плиты пеноплекса укладываются, стыкуются по торцевым замкам (если они предусмотрены) и плотно прижимаются к поверхности. При необходимости – устанавливаются подпорки, фиксирующие материал в прижатом положении, так как полное застывание клеевого слоя при температуре +20 ℃ достигается только через 24 часа Впрочем, чаще всего при хорошей подготовке даже на вертикальную поверхность плиты «прихватываются» очень хорошо с самого начала, но проконтролировать не мешает. Ну а после полного застывания прочность сцепления плиты с бетонным или даже металлическим основанием будет составлять не менее 5 кгс/см².

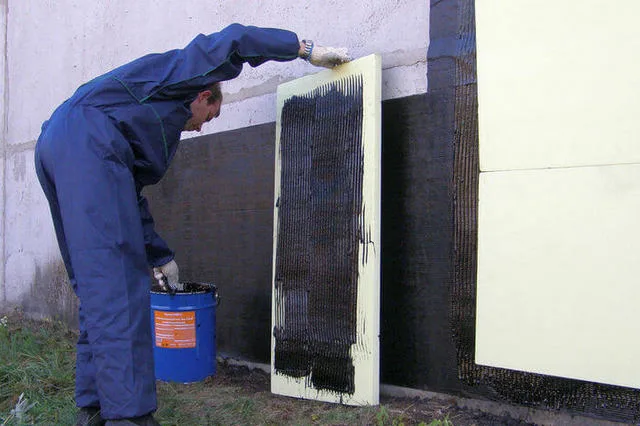

Если это кажется более удобным, то мастику можно наносить и распределять гребенчатым шпателем и непосредственно на плиту пеноплекса.

Если это кажется более удобным, то мастику можно наносить и распределять гребенчатым шпателем и непосредственно на плиту пеноплекса.

Если поверхность уже имеет надежный сплошной гидроизоляционный слой, то можно ограничиться и точечным нанесением битумного клея на пеноплекс. Например, небольшие горки в шести ÷ восьми местах, равномерно разнесенные по площади термоизоляционной плиты. Такая экономия будет особенно актуальна при термоизоляции фундамента в заглубленной его части – после обратной засыпки плиты однозначно будут плотно прижаты к стенке давлением грунта, и за их смещение можно не беспокоиться.

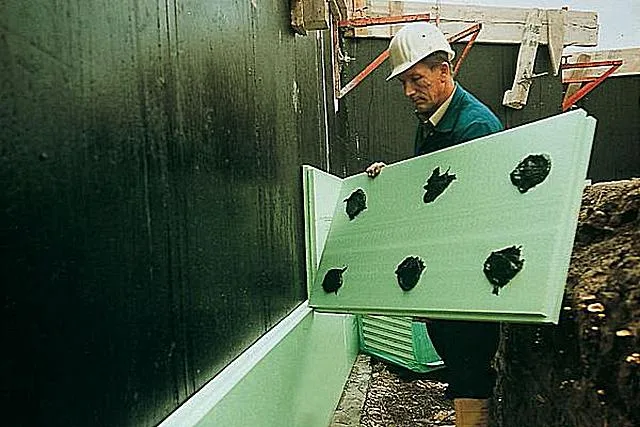

Если фундамент получил надежную гидроизоляцию, то на мастике можно сэкономить – нанеси ее на плиты пеноплекса точечно. Все равно засыпанный грунт не даст впоследствии сместиться утеплительному слою.

Если фундамент получил надежную гидроизоляцию, то на мастике можно сэкономить – нанеси ее на плиты пеноплекса точечно. Все равно засыпанный грунт не даст впоследствии сместиться утеплительному слою.

Примерный расход такого клея на битумной основе составляет около 1,5÷литров на квадратный метр утепляемой поверхности при сплошном нанесении. При точечном нанесении (с шагом нанесения около 300 мм) можно ограничиться расходов в 0.5÷0,8 л/м².

Стоимость «Битумаст XPS» — около 1500 руб. за ведро 21.5 литра. Кстати, если взглянуть на уровень цен, то бросается в глаза, что выгоднее приобретать мастику именно в большой расфасовке. Примерная стоимость малого ведра (всего 5 литров) составляет 500 ÷ 600 рублей.

Еще несколько слов про использование клея при утеплении фундамента. Если гидроизоляция стенок в заглубленной части выполнялась с помощью битумных наплавляемых рулонных материалов (современные варианты рубероида), то некоторые мастера поступают еще проще. Они при монтаже пеноплекса слегка расплавляют в нескольких точках с помощью газовой горелки рулонную гидроизоляцию, и на эти размягченные «пятна» с успехом приклеивают утеплительные плиты. Которые впоследствии, опять же, будут прижаты засыпанным обратно грунтом.

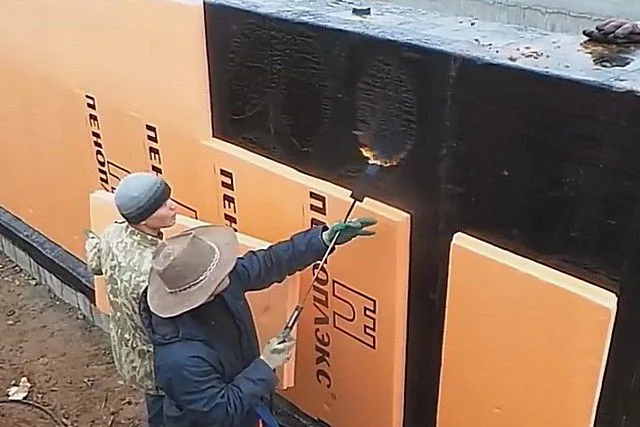

Практикуемый, но, возможно, не особо рекомендуемый способ приклеивания плит пеноплекса на стены фундамента – проплавлением участков ранее смонтированной рулонной гидроизоляции.

Практикуемый, но, возможно, не особо рекомендуемый способ приклеивания плит пеноплекса на стены фундамента – проплавлением участков ранее смонтированной рулонной гидроизоляции.

Правда, сложно сказать, насколько этот метод безопасен. В том плане, что есть вероятность прожечь гидроизоляционный слой насквозь, то есть потерять в его надежности.

Для чего и как утепляется ленточный фундамент?

Некоторые начинающие строители даже приходят в недоумение – разве железобетонную фундаментную ленту так уж необходимо утеплять? Да, представьте себе. А для чего, какими материалами и как производится утепление ленточного фундамента – читайте в специальной публикации нашего портала.

Клеевые составы на минеральной основе

Казалось бы, несовместимые вещи – полимерные утеплители и минеральные составы на цементной основе. Оказывается – они очень даже хорошо совмещаются. Если, конечно, состав специально предназначен для термоизоляционных работ.

Мало того, что минеральные клеи дают очень надёжную фиксацию (при соблюдении технологии монтажа, безусловно). Они еще и обеспечивают «преемственность» в общем утеплительном пироге, не боятся перепадов температуры. А кроме этого – вполне могут справляться с ролью прочного штукатурного слоя, закрывающего смонтированные утеплительные плиты и становящегося отличным основанием для последующей отделки. На этом качестве таких клеевых составов «зиждется» известная технология отделки внешних стен «мокрый фасад».

Большинство известных производителей качественных сухих строительных смесей включили в свой товарный ассортимент и клей для термоизоляционных работ. Давайте познакомимся с некоторыми «представителями» этого класса материалов.

ИллюстрацияКраткое описание смесиПримерная цена
«Knauf – Sevener» позиционируется, как универсальный штукатурно-клеевой состав с широким спектром применения. Одно из конкретно указанных производителем предназначений – монтаж плитной термоизоляции из пенополистирола (любого, как пенопласта, так и пеноплекса).
Прмерный расход – от 7 до 12 кг/м² в зависимости от типа работ и качества основания.
Произвоиьель гарантирует морозостойкость F75 – цифра показывает количество циклов заморозки и оттаивания без потери качества и прочности.
Поступает в продажу в крафт-мешках по 25 кг.
400÷500 руб. за мешок
«Ceresit CT 85» - сухая строительная смесь для получения штукатурно-клеевого состава для монтажа пенополистирола и для последующего оштукатуривания слоя термоизоляции.
Показатели – пожалуй, даже повыше, чем у «Knauf – Sevener». Так, производитель заявляет о морозостойкости F100.
Адгезия к бетонной поверхности – порядка 8 кгс/см². А адгезия к пенополистиролу такова, что при приложении отрывающего усилия разрыв происходит именно по пенополистиролу.
Средний расход – от 5 кг/м² - и при приклеивании плит, и при создании армированного штукатурного слоя.
Заводская фасовка – бумажные многослойные мешки по 25 кг.
500÷600 руб. за мешок
Сухая строительная смесь от компании «Unis» с красноречивым названием «Тепломонтаж». Специально предназначена для термоизоляционных работ с плитами пенополистирола.
Состав допускает нанесение слоя толщиной от 2 до 10 мм.
Примерный расход при приклеивании плит пеноплекса – около 4,5 кг/м².
Вполне может использоваться и в качестве штукатурки для базового армированного слоя перед отделкой.
Морозостойкость – F75.
Прочность адгезии к основанию – не менее 7 кгс/см².
Заводская упаковка – мешки бумажные по 25 кг.
350÷400 руб. за мешок
Еще один качественный отечественны продукт этого класса – клей для термоизоляционных работ «Волма Термофасад». Подходит для монтажа как пенополистирольных, так и жестких минераловатных утеплительных плит.
Слой нанесения – от 2 до 10 мм.
Адгезия к основанию после полного набора прочности – порядка 10 кгс/см².
Расход при приклеивании плит и при создании армированного штукатурного слоя – примерно 5÷6 кг²/м.
Морозостойкость – F100.
Фасовка – бумажные мешки по 25 кг. .
350÷400 руб. за мешок

В таблице перечислены далеко не все доступные в настоящее время строительные смеси. В магазинах могут встретиться качественные клеевые составы под брендами «Vetonit», «Ivsil», «Bergauf», «Carapol», «Henkel» с узнаваемым всеми дизайном продукции под маркой «Момент». Все это – также отличные решения для монтажа пенополистирольных утеплительных панелей. Да и технология монтажа, надо сказать, существенной разницы не показывает.

Если предполагается отделка утеплённой пеноплексом поверхности непосредственно по приклеенным плитам (а не, скажем, обшивкой гипсокартоном или другими листовыми или панельными материалами), то, как уже говорилось, клей прекрасно справится и с задачей прочного штукатурного слоя. Такая технология может быть применена и для внешних, и для внутренних работ – слишком существенного отличия нет, разве что в финишной отделке.

Вкратце – о технологии утепления и отделки стен «мокрый фасад»

Схема фасадного утепления с отделкой («мокрый фасад») показана ниже на схеме:

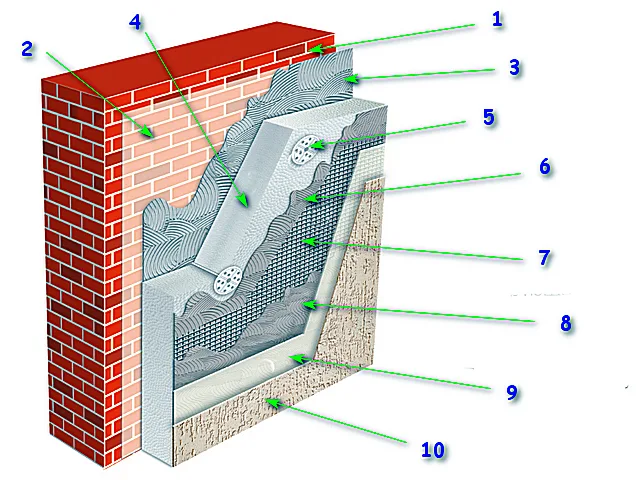

Примерное итоговое строение утеплительно-отделочного «пирога» при использовании технологии «мокрый фасад»

Примерное итоговое строение утеплительно-отделочного «пирога» при использовании технологии «мокрый фасад»

Наша сегодняшняя статья не предполагает подробного рассмотрения технологии, но вкратце перечислить этапы ее выполнения все же имеет смысл.

Итак, представим, что термоизоляции и отделке подлежит стена из кладочных материалов или бетона (поз.1).

  • Первым делом поверхность приводится в «приличное» состояние, если необходимо – проводится ее ремонт. Устраняются нестабильные участки, заделываются трещины, выбоины, раковины и т.п. Всегда исходят из того, что термоизоляционные плиты должны плотно прилегать к поверхности по всей своей площади, и под ним не должно оставаться пустот.
  • Подготовленная стена в обязательном порядке грунтуется (поз. 2). Для большинства строительных стеновых материалов для этой цели походят водорастворимые грунтовки глубокого проникновения. Для бетонных поверхностей оптимальным решением будет использование составов типа «бетоноконтакт».
  • Следующей масштабной операцией становится, собственно, сам монтаж утеплительных плит пеноплекса или пенопласта (поз. 4) на подготовленный в соответствии с прилагаемой инструкцией минеральный клей (поз. 3). На представленной иллюстрации показан оптимальный вариант – сплошное нанесение клеевого состава с распределением гребенчатым шпателем. Но допускаются и упрощенные варианты, с нанесением клея сплошной полосой по границе плиты, и в нескольких точках горками — по остальной площади.

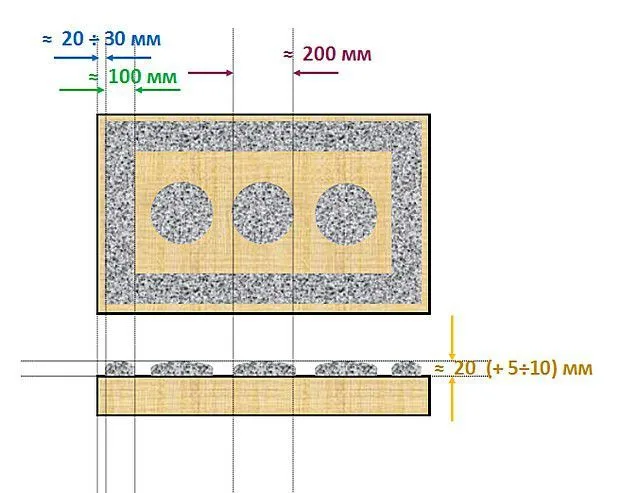

Один из рекомендуемых вариантов нанесения минерального клея на поверхность утеплительной плиты. При таком подходе обеспечивается площадь контакта не менее 70%.

Один из рекомендуемых вариантов нанесения минерального клея на поверхность утеплительной плиты. При таком подходе обеспечивается площадь контакта не менее 70%.

При нанесении клея и в ходе монтажа необходимо следить, чтобы состав не попадал между торцами плит или в замковые части, иначе не будет достигаться плотного взаимного прилегания пеноплекса.

Правила монтажа – достаточно жесткие: и по кладке рядов, и по правильному раскрою плит в областях оконных и дверных проемов, внешних и внутренних углов. Подробнее об этом расписано в соответствующей статье-инструкции.

  • После застывания клея (а не раньше!), производится механическое крепление плит пеноплекса тарельчатыми дюбелями-«грибками» (поз. 5). Здесь тоже следует придерживаться определенных рекомендуемых схем.
  • После этого начинается формирование внешней штукатурной облицовки, с использованием того же клея. Первым делом наносится базовый слой (поз. 6) толщиной порядка 2 мм, распределяется гребенчатым шпателем, и в нем «топится» сплошным полотном армирующая стекловолоконная щелочестойкая сетка (поз.7). Сплошным полотном означает, что соседние полосы сетки в обязательном порядке перехлестываются на ширину не менее 100 мм. На участках максимальных напряжений (например, по углам оконных и дверных проемов) делаются усиления армирования.
  • После схватывания базового армированного сеткой слоя производится его легкая затирка, а затем – нанесение выравнивающего слоя (поз. 8). Его толщина обычно составляет 2 мм, если предполагается дальнейшая отделка декоративной фасадной штукатуркой, и несколько толще, 3 мм, если в планах – ограничиться окрашиванием стены.
  • В любом случае, после тщательного выравнивания и затирки этого выравнивающего слоя штукатурки, и его полного просыхания, вся стена грунтуется (обычно – дважды) составом глубокого проникновения (поз. 9) или даже специальным грунтом, рекомендованным для конкретного вида финишной отделки (поз. 10) — штукатурки или фасадной краски.

Нашими специалистами создан онлайн-калькулятор, который позволяет в общих чертах подсчитать необходимое количество материалов для подобного подхода к утеплению и отделке стен. Правда, без финишной краски или штукатурки, так как здесь многое зависит и от конкретного выбора отделочных материалов.

Расчет можно провести как по ранее просчитанной площади утепления и отделки, так и по геометрическим размерам стены с вычетом площади оконных и дверных проемов.

Калькулятор расчета количества материалов для утепления стены по технологии «мокрого фасада»

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ КОЛИЧЕСТВО НЕОБХОДИМЫХ МАТЕРИАЛОВ»
Расчет произвести по:
Укажите площадь утепляемой стены (стен)

Технология «мокрый фасад» изобилует важными нюансами. И если решено воспользоваться ею, необходимо «теоретически подковаться» более серьезно.

Что такое «мокрый фасад», и как освоить эту технологию самостоятельно?

Такой подход к утеплению и внешних стен снаружи пользуется широкой популярностью. Хотя бы из тех соображений, что он оставляет владельцам дома широкий простор в выборе финишной отделки. С многочисленными тонкостями технологии утепления «мокрый фасад» читателя познакомит специальная публикация нашего портала.

Клеевые составы на полиуретановой основе

Минеральные клеи – доступны по стоимости и вполне надежны в дальней эксплуатации утепленных строительных конструкций. Но все же сфера их применения имеет немалые ограничения. Так, они не показывают должной адгезии с деревом и композитными материалами на основе древесины, с полимерами, с металлом. Несмотря на надёжность, должно предусматривается и механические крепление утеплительных плит, что тоже далеко не всегда возможно. Да и по части удобства в использовании, скажем честно, сухие смеси все же не в лидерах – требуется подготовка со скрупулезным соблюдением дозировки воды, а приготовленный состав имеет ограниченное время «жизнеспособности», так как начинает постепенно застывать. Кроме того, работа с такими составами всегда будет несколько «грязной» — как и с любыми другими растворами на цементной основе,

Выход есть – это использование готовых к применению полиуретановых составов. Особенно удобны те из них, что фасуются в тубы по типу монтажной пены, и могу применяться с использованием специального пистолета. А это и точность, и свысока скорость нанесения. Добавьте сюда достаточно быстрое застывание такого клея – и выбор становится очевидным.

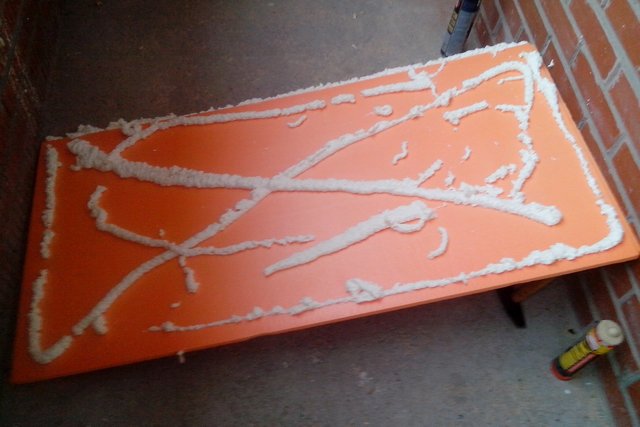

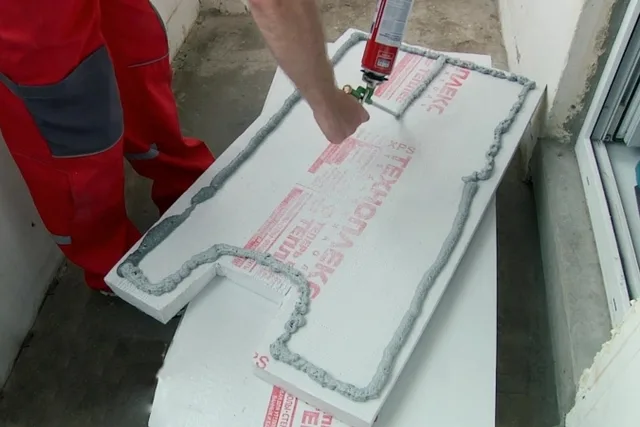

Клей в виде пены, наносимой с помощью специального пистолета, значительно ускоряет монтажные работы. Отличное решение, особенно для внутренних работ, когда хочется избежать «грязных» операций.

Клей в виде пены, наносимой с помощью специального пистолета, значительно ускоряет монтажные работы. Отличное решение, особенно для внутренних работ, когда хочется избежать «грязных» операций.

Важно – нельзя путать монтажные клеи для утеплительных плит с широко представленной в магазинах монтажной пеной. Это – материалы все же совершенно разного плана, хотя очень схожи и по фасовке, и по консистенции на начальном этапе нанесения.

Как правило, для наклеивания плиты пеноплекса бывает достаточно «приграничного» нанесения состава и нескольких полос (зигзагов» по остальной площади. При экономном расходовании стандартной тубы на 750 мл может хватить на 10 и более «квадратов» утепляемой поверхности.

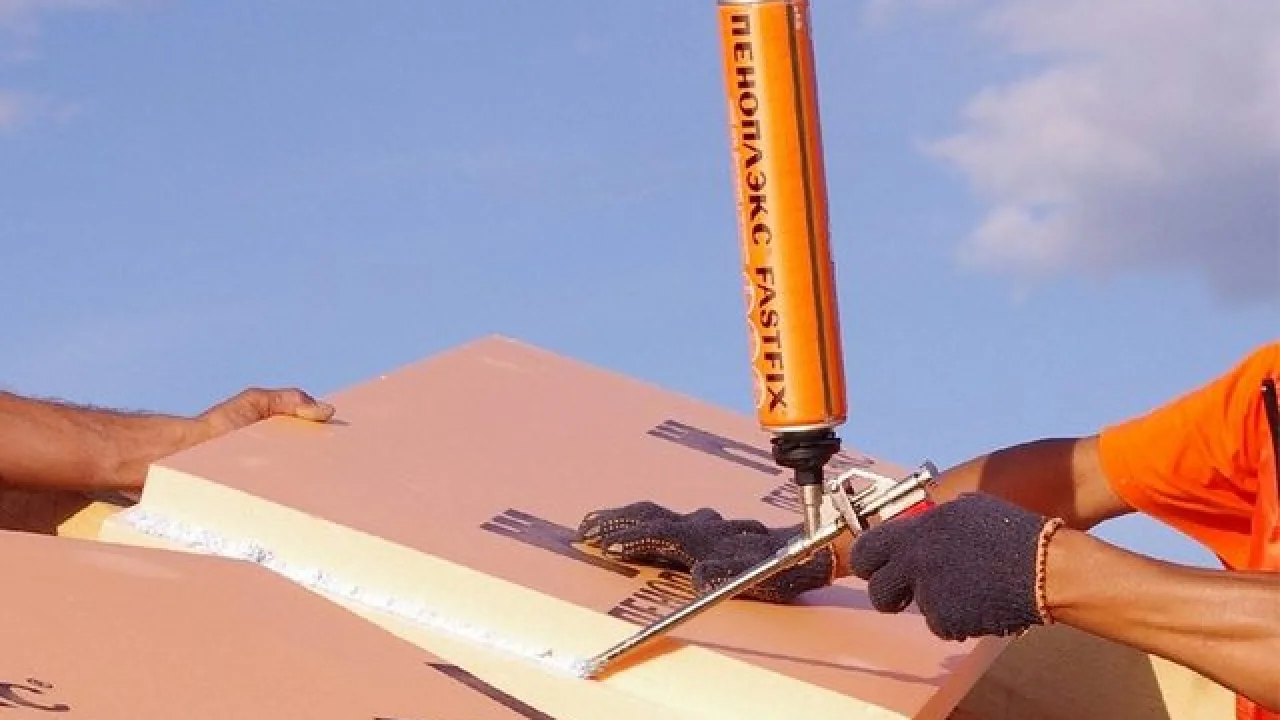

Вариант нанесения клея-пены на плиту пеноплекса

Вариант нанесения клея-пены на плиту пеноплекса

В отличие от минеральных составов, такие клеи-пены позволяют проклеивать торцы и замки монтируемых плит. А после монтажа – можно заполнить оставшиеся просветы. В результате создаётся практически бесшовная поверхность, не оставляющая шансов «мостикам холода».

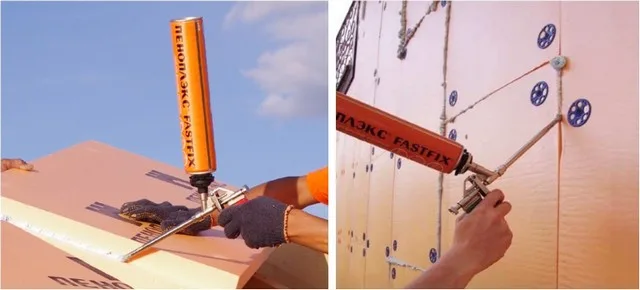

Таким составом можно проклеивать замки пеноплекса, заделывать зазоры после монтажа, получая в итоге сплошной утеплительный слой без просветов.

Таким составом можно проклеивать замки пеноплекса, заделывать зазоры после монтажа, получая в итоге сплошной утеплительный слой без просветов.

Давайте взглянем на несколько предлагаемых марок подобного клея:

ИллюстрацияКраткое описание клеевого составаПримерная стоимость
Раз речь в статье идет о пеноплексе, то и начнем с фирменного продукта – клея «Пеноплэкс Fastfix».
Показывает отличную адгезию с металлами, кирпичом, камнем, штукатуркой, бетоном, ячеистым бетоном и керамзитобетонными блоками, деревом и материалами на базе древесины, черепицей, картоном, пробкой, целлюлозой.
Несовместим с фольгированными покрытиями, с силиконами и тефлонов, с полиэтиленовыми пленками, с гудронной гидроизоляцией.
Застывание начинается спустя 10-12 минут, возможность корректировки положения деталей – не позднее 15 минут, полная прочность соединения – через сутки.
Не дает усадки.
теплопроводность сопоставима с показателями пеноплекса.
Диапазон эксплуатационных температур – от -50 до +90 ℃.
Фасовка – стандартные 750 мл в баллоне.
Расход – баллона ориентировочно хватает на 6 ÷ 10 м² (до 70 погонным метров наносимой полосы толщиной около 30 мм).
Важно – разговор идет исключительно о клее-пене для пенополистирола, так как под маркой «Пеноплэкс Fastfix» в очень схожей упаковке в продаже представлены монтажная пена, а также пена –утеплитель. Это – совсем иные материалы.
320÷400 руб.
«XPS Технониколь» — клей-пена для фиксации утеплительный плит, что понятно даже из названия материала.
Характеристики можно считать сходными с указанными выше.
Поступает в продажу в баллонах двух стандартов – 400 мл и 750 мл.
Расход – примерно 10÷12 м² для большого баллона.
Для малого баллона выход получается меньше (порядка 2÷4 м²), так как расход не связан пропорционально с чистым объемом, а зависит от количества связующего и процента эвакуации состава из фасовки.
320÷400 руб. за баллон 750 мл.
«TYTAN PROFESSIONAL STYRO 753» - еще один популярный клей для монтажа термоизоляции на основе пенополистирола.
По форме выпуска (баллоны 750 мл) и основным характеристикам мало отличается от своих «собратьев» других производителей.
Производитель, правда, заявляет о повышенной экономичности (12÷14 м²) расходования и более высоких прочностных показателях соединения.
Клей не показывает адгезии к полиэтилену, полиамиду, полипропилену, силикону и тефлону.
500÷600 руб.

Можно встретить и другие марки подобных клеевых составов, например, «Вosman», «Kudo», «Masterflex Easyfix», «Makroflex» и другие. Они, в принципе, все схожи по составу, технологии применения, совместимости с материалами основания. Могут быть не особо существенные отличия в некоторых характеристиках, ну и, конечно, в стоимости. Во всяком случае, перед приобретением будет нелишним почитать отзывы. Некоторые составы из перечисленных (не будем говорить, какие конкретно, чтобы не сочли за антирекламу) все-таки пользователи критикуют за неполное соответствие заявленным производителем параметрам.

Видео: Использования клея-пены «Технониколь» для монтажа термоизоляции из пенополистирола

Какие еще составы могут использоваться, а какие применять не следует

Пытливый читатель может спросить – неужели перечисленными группами клеев все и ограничивается? Нет ли других составов, пригодных для приклеивания экструдированного пенополистирола?

Безусловно, есть. Но вопрос ставит нужно, наверное, иначе. Так ли хороши будут эти составы при выполнении именно масштабных термоизоляционных работ?

  • Например, можно встретить множество марок акриловых, полиуретановых или имеющих иное основание клеев, на упаковках которых прямо указано, что они пригодны для монтажа пенополистирола.

Вот на иллюстрации ниже – конкретный пример:

Клей действительно предназначен для пенополистирола, но вряд ли разумно будет его использовать для утеплительных работ…

Клей действительно предназначен для пенополистирола, но вряд ли разумно будет его использовать для утеплительных работ…

Такие составы, выпускаемые готовыми к применению, обычно используются при отделочных работах. С их помощью приклеиваются различные интерьерные детали, типа плинтусов, багета, потолочных розеток, плитки, имитации лепнины и т.п. Будет ли такой клей держать утеплительные плиты? Да, скорее всего, будет, но он просто не предназначен для термоизоляционных задач. Да и накладным получается его подобное применение – он и сам стоит немало, и для его использования поверхность необходимо выводить практически до идеальной ровности.

  • Встречается масса советов использовать для приклеивания пенополистирольных плит полимерный клей типа «Жидкие гвозди». И опять, при бесспорной возможности такого подхода сомнение кроется в целесообразности.
«Жидкие гвозди» - хороши для отделки и монтажа отдельных деталей, в том числе – испытывающих немалые нагрузки. Но для термоизоляции на большой площади – вряд ли подойдут.

«Жидкие гвозди» — хороши для отделки и монтажа отдельных деталей, в том числе – испытывающих немалые нагрузки. Но для термоизоляции на большой площади – вряд ли подойдут.

Такие составы широко применяются для отделочных работ при фиксации некоторых деталей, для монтажа плинтусов и наличников, для приклеивания плитки на сложных основаниях, или даже для крепления отдельных элементов, испытывающих высокие нагрузки. Но применять его для крепления термоизоляционных плит – это «из пушки по воробьям». Для фиксации плиты таких «жидких гвоздей» с их выдающимися прочностными способностями потребуется, конечно, немного. Но ведь для качественной термоизоляции очень важна большая площадь контакта, о чем уже говорилось выше. А при таком расходе, извините, но использовать подобные составы будет крайне разорительно.

*  *  *  *  *  *  *

Уточним один момент — акриловый или полиуретановый клей или «дикие гвозди» все же могут при определенных условиях использоваться в рассматриваемом в статье предназначении. Например, при проведении ремонта на отдельном участке стены для последующей быстрой фиксации временно снятых или пришедших в негодность утеплительных панелей. А вот некоторые составы прямо противопоказаны для подобных целей.

Как это ни странно, сюда можно отнести монтажную пену. Все дело в ее расширении после нанесения на поверхность. Адгезия-то у нее хороша, но при расширении пена будет отталкивать от стены приклеиваемые плиты. А это – немалая морока с их удержанием в заданном положении, пока процесс расширения не закончится. А длится он может и по нескольку часов. Стоит ли связываться?

Ну и совершенно недопустимо применять для пеноплекса любые составы с содержанием бензола, ацетона, толуола, ксилола, формалина – эти составы попросту на глазах растворяют любой пенополистирол. Очень деструктивно способны воздействовать на ЭППС нефтепродукты, каменноугольные смолы, полиэфиры, спирты.

Лучше – не экспериментировать, чтобы не испортить довольно дорогостоящий утеплительный материал. Благо, совместимых и специально предназначенных составов – немало, и большинство из них вполне подойдет для самостоятельного выполнения задачи по фиксации термоизоляции из пеноплекса.

Ведущий Строительный Сайт России - StroyDay
Рекомендуемые статьи по теме

Похожие материалы


Задайте вопрос здесь или на нашем форуме
