Калькулятор расчета удлинения стропил для формирования карнизного свеса


Калькулятор расчета удлинения стропил для формирования карнизного свеса

При проектировании крыши нельзя забывать о том, что по периметру дома необходимо обеспечить карнизный свес кровли, с тем расчетом, чтобы максимально защитить стены от прямого попадания атмосферных осадков и организовать систему водостока. Один из самых распространённых вариантов – это предусмотреть вынос стропил наружу за мауэрлат на определённую длину.

Калькулятор расчета удлинения стропил для формирования карнизного свеса

Калькулятор расчета удлинения стропил для формирования карнизного свеса

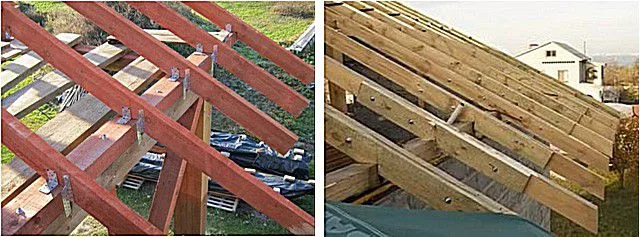

Так как стропила обычно изготавливаются из качественного бруса достаточно большого сечения, то такое удлинение не всегда бывает оправданным. Значит, напрашивается аналогичный, но более экономный подход – это наращивание длины стропил кобылками, специальными деталями системы, на которые может пойти уже более тонкий и короткий пиломатериал. Ниже расположен калькулятор расчета удлинения стропил для формирования карнизного свеса. Следует правильно понимать, что он подойдет и для определения рабочей длины кобылок, без учета монтажного участка для соединения со стропилами.

Калькулятор расчета удлинения стропил для формирования карнизного свеса


Укажите запрашиваемые данные и нажмите "Рассчитать удлинение стропила (рабочую длину кобылки)"
Планируемая ширина карнизного свеса k, метров
Угол уклона ската α, градусов
Для какой стопильной ноги рассчитываем?

Краткие пояснения по проведению расчета

На нашем портале имеются калькуляторы для расчета длины основных (центральных) и накосных стропильных ног, а также для вычисления длины укороченных стропил — нарожников. И в том, и в другом случае расчет проводится только до точки соединения стропила с мауэрлатом. А как найти нужное удлинение для карнизного свеса? Это хорошо показано на схеме ниже:

Принцип определения удлинения стропила для формирования карнизного свеса

Принцип определения удлинения стропила для формирования карнизного свеса

Исходными данными будут являться планируемая ширина карнизного свеса k (расстояние по горизонтали от стены до края кровли) и угол крутизны ската α. В калькуляторе заложена необходимая тригонометрическая функция для расчета. Полученное значение ΔL в одинаковой степени справедливо для всех стропил односкатной или двускатной крыши, для центральных стропил и всех нарожников вальмовой и шатровой крыши.

Удлинение накосной стропильной ноги будет несколько отличаться размерами, но и это учтено в калькуляторе — пользователь может выбрать любое из направлений расчета.

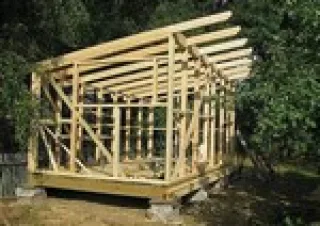

2016-08-13_195417Простота расчета и монтажа, минимум материалов – односкатная стропильная система.

Если возводится гараж, сарай, беседка, хозяйственная постройка, навес для машины, то часто самым удачным решением будет применение самой доступной схемы. Стропильная система односкатной крыши несложна в расчетах и монтаже – читайте о ней в специальной публикации нашего портала.
