Наверное, нет в наших краях человека, который отказался бы от кусочка действительно хорошо прокопчённого мяса или рыбы, поэтому на любом праздничном столе всегда находит свое место тарелка с этими деликатесными продуктами. Однако, стоит признаться, что в магазине или на рынке довольно-таки с непросто найти мясные и рыбные изделия натурального копчения. Связано это с тем, что такой технологический процесс – достаточно длительный, и для достижения высоких вкусовых качеств всегда требует применения древесины или стружечно-опилочной смеси определенных пород, что доставляет потенциальному производителю лишние хлопоты. Ему гораздо проще и финансово выгоднее использовать для приготовления подобных продуктов искусственный состав типа «жидкий дым», который быстро доводит сырье до нужной кондиции, придавая ему красивый цвет и похожие на настоящие вкус и запах. Но – это лишь «эрзац», и, кроме того, не стоит забывать, что такие «деликатесы», впитывая в свою структуру химические компоненты «жидкого дыма», не принесут пользы здоровью человека, а нередко даже способны причинить немалый вред.

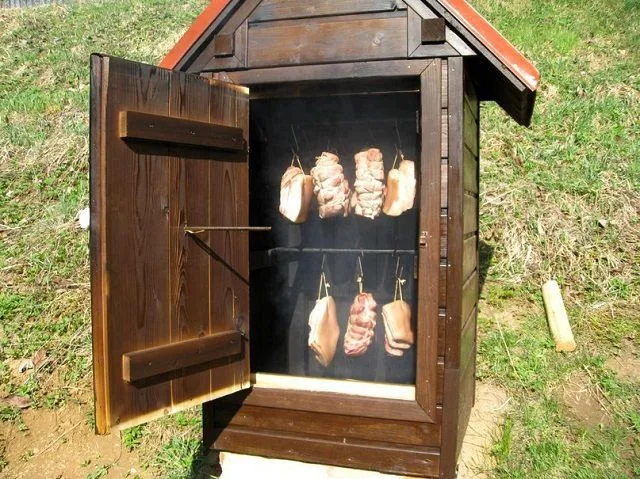

Коптильня холодного копчения своими руками - чертежи, размеры и инструкция по строительству

Коптильня холодного копчения своими руками — чертежи, размеры и инструкция по строительству

Выход очевиден: коптильня холодного копчения своими руками — чертежи, размеры и инструкция по строительству которой будет рассмотрена в настоящей публикации, становится оптимальным вариантом для любителей различных блюд подобного типа. Тем более, если имеется загородный участок, а хозяин обладает хотя бы базовыми навыками в строительстве и слесарном деле.

Отличие коптилен горячего и холодного копчения.

Существует два основных варианта коптилен – горячего и холодного копчения. Продукты, изготовленные в первой из них, получаются более мягкими и жирными, вторая же выдает изделия с плотной и суховатой структурой. Поэтому прежде чем приступать к изготовлению коптильного агрегата, стоит заранее согласовать, какой продукт больше придутся по вкусу вашим домочадцам, после чего уже можно будет определиться с выбором прибора. Коптильни горячего и холодного копчения отличаются между собой расположением топки и принципом работы.

  • Так, в конструкции агрегата горячего воздействия на продукты, нагрев коптильной камеры с расположенными на ее дне опилками производится непосредственно от открытого огня или же нагревательного электрического прибора, находящегося подо дном. Подобная схема способствует перегреву и появлению горячего дыма, исходящего от стружечно-опилочной смеси. Схема простейшего коптильного аппарата, работающего по такой технологии, показана на иллюстрации ниже:

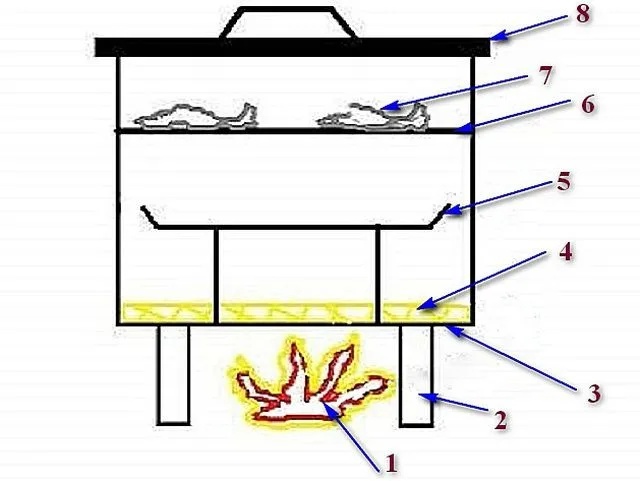

Простейший прибор для горячего копчения продуктов

Простейший прибор для горячего копчения продуктов

1 – Импровизированная топка, которая может быть сооружена в любом месте, где будет установлена такая коптильня.

2 – Поставка: ножки или даже просто несколько установленных кирпичей.

3 – Днище, изготовленное из металла толщиной в 3÷4 мм и имеющее просверленные отверстия диаметром 4÷5 мм

4 – Стружечно-опилочный слой из древесины плодовых пород, уложенный на перфорированное дно.

5 – Поддон с приподнятыми к краям стенками для сбора стекающего с продуктов жира.

6 – Металлическая решетка для укладки продуктов.

7 – Продукты для горячего копчения.

8 – Плотно закрывающаяся крышка с небольшим отверстием для отвода дыма.

  • Холодное копчение продуктов происходит под воздействием теплого дыма, температура которого редко превышает границу в 36÷40 ºС. Получившийся от тления древесины дым успевает остывать по пути от топки к коптильной камере. Таким образом, в данной конструкции две основные камеры, дымогенераторная и коптильная, располагаются друг от друга на определенном расстоянии, и связываются посредством специальных каналов. Дым, проходя по заданной ему траектории, не только остывает до требуемой температуры, но еще и освобождается от вредных примесей и копоти, которые могли бы попасть в продукты, снижая их вкусовые качества.

Примерная схема простейшей установки для холодного копчения продуктов представлена на рисунке:

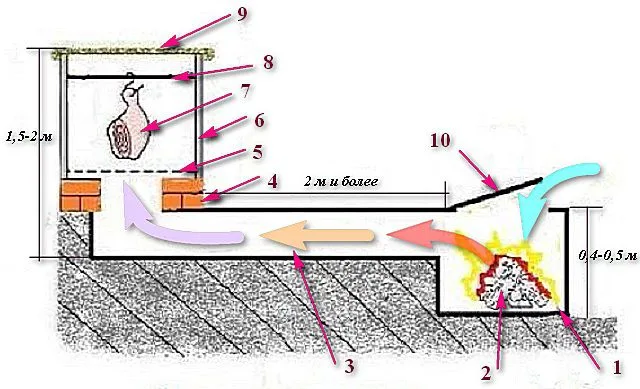

Типовая схема коптильни для холодного копчения

Типовая схема коптильни для холодного копчения

1 – Топочная камера, в которую закладываются дрова.

2 — Топливо. Лучше всего брать древесину плодовых пород деревьев — вишни, груши, яблони и им подобным. Кроме этого, подойдет древесина и некоторых других лиственных пород, например, дуба или ольхи.

3 – Дымоходный канал, через который дым, постепенно охлаждаясь, как это условно показано широкими стрелками, попадает в коптильную камеру.

4 – Цокольная часть коптильни, выполненная из кирпичной кладки

5 – Мелкая металлическая решетка с ячейками 3÷5 мм, на которой будет задерживаться копоть.

6 – Коптильная камера без дна – это может быть подготовленная бочка или ящик из листового металла толщиной в 3÷4 мм, или же специально выстроенный «домик» из древесины или кирпича.

7 – Продукты, подвергаемые холодному копчению. Их обычно подвешивают на крюках за перекладины (поз.8), которые в свою очередь могут представлять собой обычные металлические прутья или же перфорированные реечные профили.

9 – Плотно подогнанная крышка коптильной камеры, имеющая отверстия или трубу для выхода дыма.

10 – Перфорированная крышка, закрывающая топочную камеру. В некоторых конструкциях дверца может быть расположена не сверху, а на передней или боковой стенке топки.

Это была лишь общая схема, которая может быть воплощена на практике различными способами. Ниже в публикации и будут рассмотрены несколько вариантов возведения коптильни для холодного копчения.

Изготовление различных разновидностей коптилен — пошагово

Кирпичная или блочная коптильня

Коптильня, выстроенная из кирпича или пенобетонных блоков, отлично подойдет для возведения на загородном участке тем, кто собирается заняться продажей качественных деликатесов, так как предназначена для приготовления сразу большого количества копченых изделий.

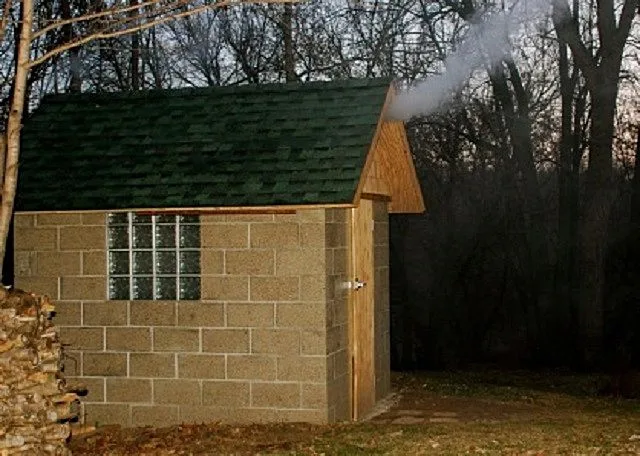

Коптильня может внешне иметь вид небольшого аккуратного домика, хорошо вписывающегося в общий пейзаж участка

Коптильня может внешне иметь вид небольшого аккуратного домика, хорошо вписывающегося в общий пейзаж участка

Такое сооружение вполне может стать не только функциональной придомовой постройкой, но и украшением ландшафтного дизайна. Однако прежде чем переходить к закупке материала и строительству коптильни, необходимо разработать её проект и определить место конкретного расположения на участке. Исходя из выбранного размера, рассчитывается количество необходимого материала.

Из стройматериалов для возведения подобного варианта коптильни потребуются:

  • Красный кирпич или пустотелые блоки из пенобетона.
  • Силикатный кирпич для постройки топки или же можно приобрести топочную камеру с дверцами, встраиваемую в камин.
  • Чугунная или стальная дверца для топки.
  • Стеклоблоки или остекленная матовым стеклом оконная рама, если в постройке предусмотрен источник естественного освещения. Однако, необходимо отметить, что ультрафиолетовые лучи негативно влияют на коптящиеся продукты, поэтому следует предусмотреть, чтобы окно выходило на северную сторону строения.
  • Цемент и песок для изготовления раствора для кладки и фундамента под стены.
  • Деревянный брус сечением 60×60 или доска 20×100 мм – для обустройства стропильной системы под кровлю.
  • Листы фанеры или ОСП для сплошной обрешетки стропильной системы.
  • Кровельный материал — это может быть металлочерепица, профнастил или мягкая кровля, в зависимости от пожеланий хозяина и общего оформления участка.
  • Шпунтованная доска либо деревянная вагонка толщиной в 10÷12 мм.
  • Дымоходная труба диаметром 80÷100 мм – для установки на крышу или фронтонную сторону стропильной системы.
  • Дымоходная металлическая труба диаметром 120÷150 мм.
  • Дверное полотно с коробкой, примерный размер 750×2000 или 800×2100 мм.

Место для постройки коптильной камеры лучше всего выбирать на возвышенности участка, а топку в таком случае можно будет расположить на расстоянии 2000 мм в нижней части этого пригорка.

ИллюстрацияКраткое описание выполняемой операции

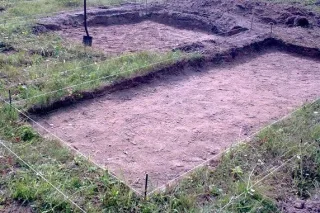

хд1Первым шагом, как и для любой постройки, под коптильню из кирпича или блоков необходимо расчистить площадку.
Для этого сначала производится разметка места под фундамент, а затем на этой площадке снимается верхний плодородный слой грунта, примерно на 150÷200 мм (на штык лопаты).

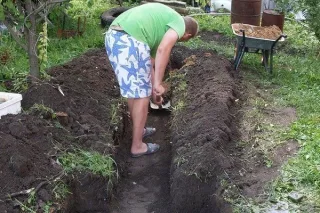

хд2Далее, на площадке, подготовленной под фундамент, необходимо найти середину, так как здесь должен будет в дальнейшем располагаться патрубок дымоходного канала.
В качестве патрубка может быть использовано металлическое ведро или короб без верхнего покрытия, в боковую сторону которого будет вставлена дымоходная труба. Поэтому в нем нужно сделать отверстие, соответствующее диаметру дымохода.
Через этот канал дым будет поступать в помещении коптильни.
От центра площадки потребуется выкопать траншею, и в том случае, когда все элементы коптильни будут расположены на ровном участке, то канаву нужно рыть под углом в 15÷20 градусов, так, чтобы она уходила вглубь по мере приближения к топочной камере.
В канаву перед обустройством фундамента будет укладываться труба, которая соединит две камеры - коптильную и топочную.

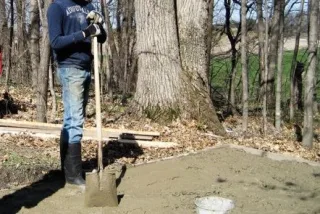

хд3Следующим шагом производится укладка трубы, один конец которой будет выходить в коптильню, а другой вмуровывается в заднюю стенку топки.
После этого траншея зарывается, и можно переходить к установке опалубки под заливку фундамента.
Так как постройка будет относительно легкой, делать глубоким фундамент не потребуется. Достаточно поднять стенки опалубки на 200÷250 мм.
Дно внутри опалубки засыпается песком, слоем в 50 ÷70 мм, а затем щебнем, толщиной в 80÷100 мм. Каждый из слоев хорошо утрамбовывается.

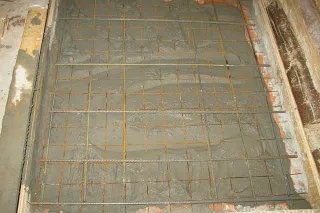

хд4Затем, сверху щебня производится заливка грубого цементно-гравийного раствора. Поверхность этого слоя должна заканчиваться за 50÷70 мм от краев стенок опалубки. Его необходимо выровнять, чтобы раствор был расположен примерно на одном уровне.
Следующим этапом, сверху схватившегося бетона укладывается армирующая сетка с ячейками 50×50 мм.
хд5Сверху сетки устраивается добротная цементно-песчаная стяжка, заливаемая из бетонного раствора, готовящегося в пропорциях 1:3. Для пластичности раствора и дополнительной прочности стяжки рекомендовано добавить в раствор жидкое стекло.
Стяжка выравнивается с помощью правила по стенкам опалубки, которые послужат для этого маяками.
Стяжка оставляется для полного просыхания и набора бетоном прочности.

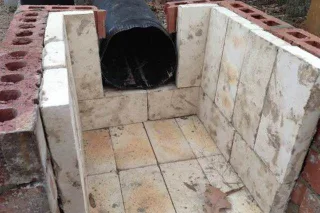

хд6Пока будет сохнуть стяжка, можно поработать над топочной камерой.
Для постройки топки тоже необходимо подготовить фундамент. Сначала под него также делается углубление, которое засыпается теми же слоями песка и щебня, а затем заливается бетонным раствором, выравнивается и оставляется сохнуть и набирать прочность.
Стены топки лучше всего возводить из двух слоев - внешнего из красного кирпича и внутреннего - из жаростойкого силикатного.

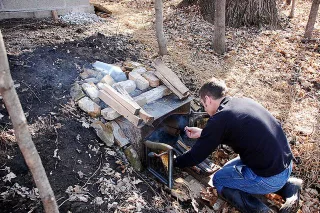

хд7Другой вариант – это готовая топочная металлическая камера, предназначенная для монтажа в домашнюю печь или камин.
Какая бы топка ни была выбрана, лучше всего, если камера будет углублена в грунт – этот фактор поспособствует более длительному остыванию стенок, а значит, поможет сэкономить на топливе.

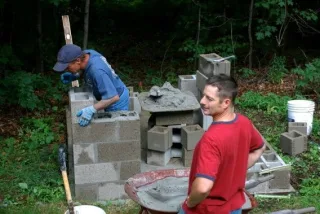

хд8После того как стяжка окончательно созреет, переходят к возведению стен коптильни.
В рассматриваемом примере они возводятся из пенобетонных, да еще и пустотелых блоков. Необходимо отметить, что этот строительный материал обладает хорошим термическим сопротивлением, то есть выраженно невысокой теплопроводностью, а это важно с позиций поддержания оптимального температурного режима в коптильной камере.

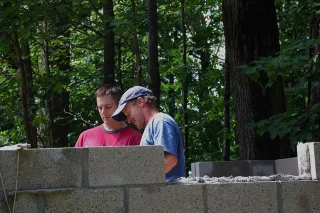

хд9Каждый из выкладываемых рядов контролируется по строительному уровню.
Кладка производится на обычный цементно-песчаный раствор или на монтажный клей для газосиликатных блоков.
В ходе работы ведется контроль над тем, чтобы стена не заваливалась от вертикальной плоскости – это легко проверяется отвесом или тем же строительным уровнем.

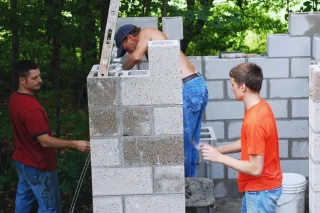

хд10Очень важно ровно и аккуратно вывести дверной проем, иначе коробка встанет в него наперекос, а дверь может не войти совсем.

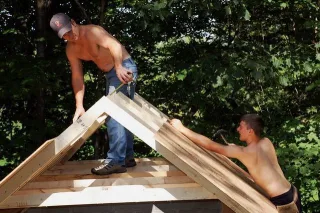

хд11Следующим шагом на торцевую оконечность стен стены устанавливаются балки перекрытия, а затем и стропильная система.
Так как в рассматриваемом примере для покрытия используется мягкий вариант кровли, на стропила закрепляется сплошная обрешетка из листов фанеры.
Подробная информация о настиле мягкой кровли и всех нюансах процесса представлена в статье, опубликованной на нашем сайте, ссылка на которую будет дана ниже.

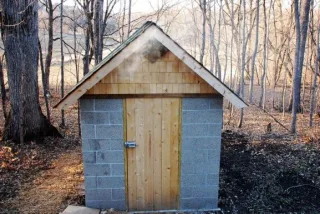

хд12Когда крыша будет смонтирована, доской или вагонкой «зашиваются» фронтонные стороны крыши.
Через один из фронтонов выводится вентиляционная труба для отведения дыма и излишней влаги из помещения.
Затем, в оставленные проемы монтируются дверной и оконный блоки.
Если вместо оконной рамы решено закрыть оконный проем стеклоблоками, то инструкцию по их монтажу можно найти также на сайте. Чтобы дверь закрывалась плотно, без оставления щелей, можно применить войлочное уплотнение по ее периметру, установить замок или щеколду.

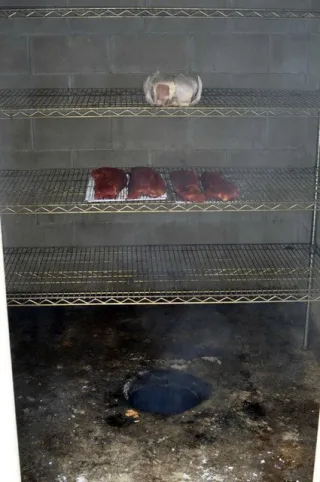

хд13Внутренняя отделка внутри коптильни не является обязательной, однако, следует помнить, что с мяса, рыбы и других коптящихся продуктов жир и влага будет стекать на пол. Поэтому, для облегчения уборки в помещении, рекомендовано уложить на полы керамическую плитку с ребристой поверхностью.
На данной иллюстрации хорошо показано, как обустроены металлические сетчатые стеллажи для раскладки приготовляемых изделий.
Кроме этого, можно рассмотреть отверстие в полу, через которое в коптильню попадает охлажденный за счет прохождения через длинный канал дым.
В идеале это отверстие должно быть забрано мелкоячеистой сеткой, которая будет задерживать частицы копоти. Такая сетка должна быть легкосъемной, чтобы ее было несложно очищать от скопившейся грязи.

кхч5Современная мягкая кровля – надёжность и красота!

Мягкая кровля, к которой можно отнести и гибкую черепицу на полимерно-битумной основе – отличное по эффективности и очень привлекательное покрытие дома и хозяйственных построек. Порядок самостоятельного монтажа мягкой кровли подробно изложен в соответствующей публикации нашего портала.

кхч6Сложно ли самостоятельно соорудить фундамент?

Если следовать всем технологическим рекомендациям, то это станет вполне выполнимой задачей. Если нужна информация о видах фундамента, о том, какой из них может оптимально подойти для небольших и легких строений, о возведении фундамента своими руками, то ее можно найти, пройдя по рекомендуемой ссылке к специальной публикации нашего портала.

Деревянная коптильня

Еще один материал, из которого может быть изготовлена коптильная камера – это натуральная древесина, которая является экологически чистой, не создает неприятных запахов и не выделяет токсичных испарений. Для постройки коптильни больше всего подойдет древесина лиственных пород – ольха, дуб, груша, вишня, яблоня и другие. Главное, чтобы сам материал имел плотную структуру, которая будет хорошо противостоять различным негативным воздействиям окружающей среды.

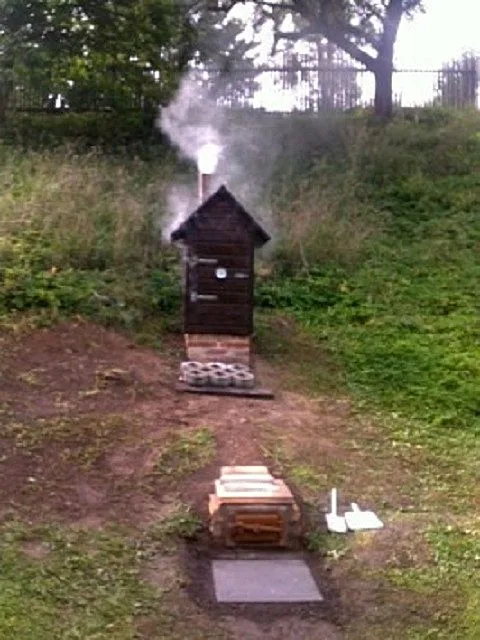

Небольшая по размерам коптильня, выстроенная из натурального дерева.

Небольшая по размерам коптильня, выстроенная из натурального дерева.

Для изготовления этой модели коптильной камеры, имеющей размер 800×450×450 мм, потребуются следующие материалы:

  • Деревянный брус для каркаса конструкции, сечением 50×50 мм, общая длина которого составит 8000 мм.
  • Хорошо обработанная доска шириной в 100 мм и толщиной в 8÷10 мм. Здесь нужно учитывать то, что вагонка будет монтироваться на каркас в два слоя — продольный и поперечный. Они помогут сделать камеру более герметичной, что позволит дыму в ней дыму находиться более длительное время, не просачиваясь сквозь щели.
  • Кроме обшивки стенок и изготовления дверцы, доска потребуется для формирования скатов крыши.
  • Кровельный материал. В данном случае, мастер не использовал для постройки камеры никаких материалов кроме досок. Однако, если коптильня будет покрыта водонепроницаемой кровлей, значительно сокращается риск проникновения влаги через мелкие щели между досками, которые могут образоваться под влиянием атмосферной влаги и ультрафиолетовых лучей.
  • Навесы для закрепления двери, дверная ручка со щеколдой.
  • Красный кирпич для постройки основы под коптильную камеру, и жаропрочный силикатный — для стенок топки.
  • Цемент и песок для кладки и обустройства дна топочной камеры.
  • Гидроизоляционный материал, для накрытия крыши топки, а также герметизации стыка с трубой.
  • Труба диаметром в 80÷100 мм и 2000÷2500 мм длиной и отрезок трубы в 500 мм длиной и диаметром 100÷120 мм. Труба может быть металлической или же огнеупорной керамической.
  • Металлический лист для настила перед топочной камерой.

Пошаговое выполнение всех строительных и монтажных операций представлено в таблице-инструкции ниже:

ИллюстрацияКраткое описание выполняемой операции

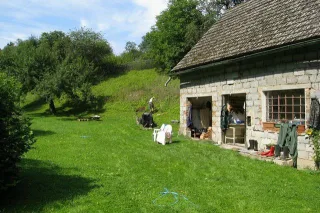

де1Первым этапом работ на участке выбирается подходящее место для установки коптильни и топочной камеры.
В данном случае, загородная территория имеет выражено пересечённый рельеф, который и будет в помощь для оптимального размещения на участке коптильной системы.

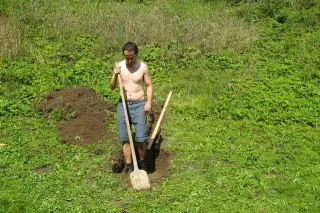

де2На размеченной площадке выкапывается два котлована на расстоянии друг от друга 2000÷2500 мм.
Один из котлованов располагают на возвышенности – он послужит для обустройства основания под саму коптильню.
Второй размещают ниже первого по скату – здесь будет топочная камера. Глубина котлована под топку должны быть равна 200÷250 мм, так как под нее нужна надежная, прочная основа.

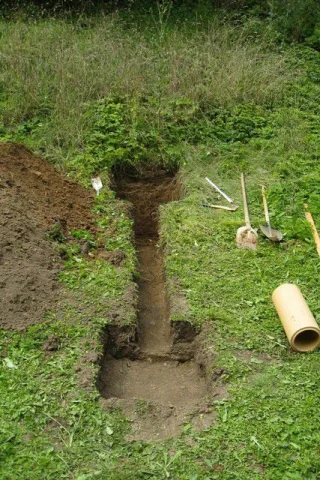

де3Далее, котлованы соединяются между собой траншеей, в которую позже будет укладываться дымоходная труба.

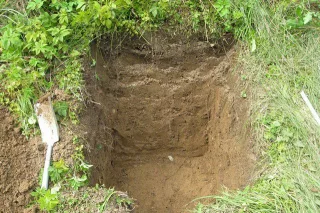

де4Котлован, предназначенный для обустройства коптильной камеры, рекомендовано заглубить на 300÷400 мм – такая глубина будет способствовать задержке в яме дыма и его охлаждению. При этом дым дополнительно очищается, и в таком виде поднимается вверх, в коптильню. Очищенный от фракций сажи дым, сделает продукты более ароматными и экологически чистыми.
Донная часть котлована под коптильню и топку укрепляется одинаково с помощью бетонного раствора и армирующей сетки — этот процесс будет описываться ниже.

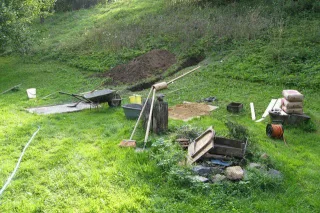

де5Дно котлована, предназначенного под основу для топки, перед заливкой его бетонным раствором требуется хорошенько утрамбовать, затем засыпать 5÷7 см слоем песка, а затем щебня.
Следующим слоем заливается и разравнивается цементно-гравийный грубый раствор, который проникнет между камней щебня, а после застывания свяжет подсыпку.
Когда раствор схватится, не него рекомендовано уложить армирующую сетку-карту с ячейками 30×30 мм – она хорошо укрепит стяжку.
Далее, производится заливка раствора, состоящего из цемента и песка. Слой этой заливки быть толщиной в 30÷40 мм.

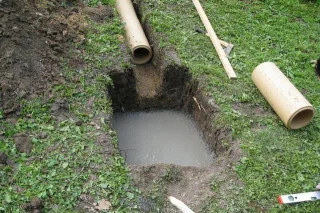

де6Затем дно траншеи утрамбовывается, и в нее укладывается длинная труба меньшего диаметра. Она не должна доходить до конца траншеи на 180÷200 мм, поэтому при необходимости ее придется подрезать.
Далее, на крайнюю часть длинной трубы наносится бетонный раствор, и на него надевается отрезок трубы большего диаметра, со взаимным заходом на 100÷150 мм.
Такая конструкция из труб разного диаметра будет способствовать оптимальному остыванию дыма при расширении канала перед входом в камеру.

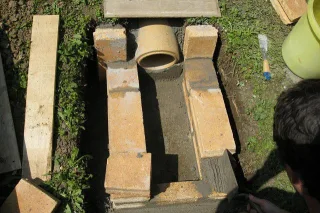

де7В итоге край патрубка большего диаметра должен выходить в зону топочной камеры примерно на 150÷170 мм.
По краям патрубка устанавливаются два кирпича, после чего от них можно производить кладку стенок топки.
В данном случае, стенки выкладываются толщиной в полкирпича.

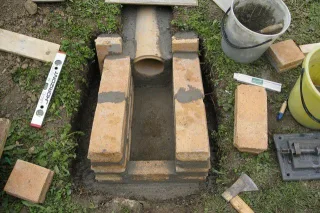

де8По бокам труба, уложенная в траншею, заливается раствором, и временно, до его схватывания, перекрывается досками. После укладки двух рядов стенок топочной камеры, между ними монтируется топочная дверка.
Однако, лучше всего установить дверцу еще на этапе кладки первого ряда стенок, так как в этом случае будет возможность закрепить ее с помощью проволоки между рядами кирпича.

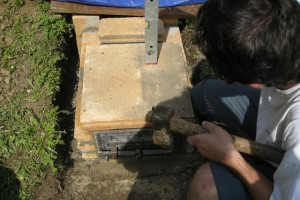

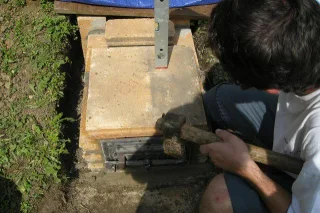

де9Сверху боковых рядов и дверцы, а также двух кирпичей, установленных с обеих сторон от трубы, монтируется перекрывающая топку керамическая плита.
Если таковой не найдется, то можно использовать вместо нее лист металла толщиной в 3÷4 мм или металлические полосы, которые краями укладываются на боковые стенки. Полосы станут основой для окончательного перекрытия камеры кирпичом.

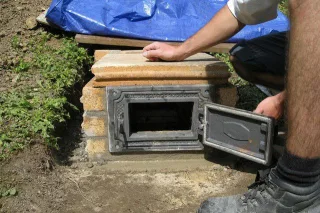

де10Для установки в эту конструкцию топочной камеры отлично подойдет поддувальная дверца, имеющая размер 308×198 мм, так как такого окошка вполне будет достаточно для закладки опилочно-стружечной смеси, которая, тлея, будет образовывать дым.

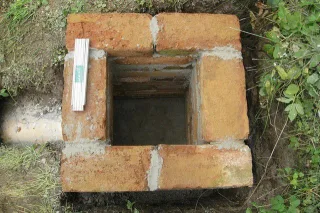

де11Теперь, когда топочная часть конструкции будет обустроена, нужно оставить ее до полного высыхания и упрочнения раствора. Это время можно использовать для работы над возведением стенок основания под деревянную коптильную камеру.
Фундамент для нее выкладывается из кирпича, первый ряд которого укладывается на хорошо застывший бетонный слой основания.
Каждый из рядов будет состоять из шести кирпичей, таким образом, сторона такого цоколя, с учетом швов в 10 мм, будет равна 500 мм. Поэтому деревянная коптильня размером 450×450 мм в основании встанет на основу очень прочно.
При выкладывании кирпичных стенок горизонтальность каждого кирпичного ряда необходимо контролировать с помощью строительного уровня, иначе коптильная камера будет стоять неровно.

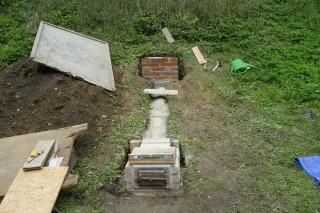

де12Цоколь должен состоять из 9÷10 рядов, 5÷6 из которых будут подниматься над грунтом.
Поднимая кирпичный цоколь, дымоходную трубу, идущую от топки, вмуровывают в переднюю стенку основания. Очень важно хорошо заполнить зазоры вокруг трубы цементным раствором, так как внутренние стенки нижней части коптильни должны быть относительно ровными и стойкими к возможному проникновению влаги из почвы.

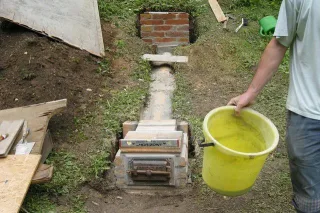

де13Когда кирпичная основа будет возведена, траншея, с уложенной в ней трубой заливается бетонным раствором.
Особенно хорошо нужно проконтролировать заполнение раствором области стыковки двух отрезков труб и вхождение дымоходного канала в топку.
Однако, необходимо помнить, что раствором не следует заполнять траншею до самого верха, так как она далее будет засыпаться грунтом, толщина которого должна составлять 70÷80 мм.

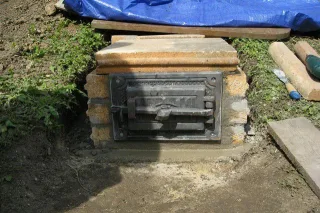

де14После просыхания цементного раствора, зазоры, оставшиеся между стенками и грунтом, рекомендовано заполнить глиной, хорошо ее утрамбовав.
Если глины нет, то они заполняются грунтом, который также хорошо утрамбовывается.

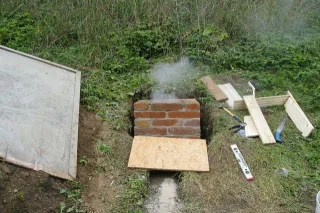

де15Теперь можно произвести испытание созданной системы на предмет качества поступления дыма из топки в коптильню. Для этого в топку нужно уложить хворост или опилки и поджечь их с помощью бумаги.
Дым должен свободно выходить через отверстие в цоколе, не встречая препятствий.
Если проверка системы прошла успешно, то траншею с застывшим бетоном окончательно засыпают грунтом, который необходимо хорошенько утрамбовать.

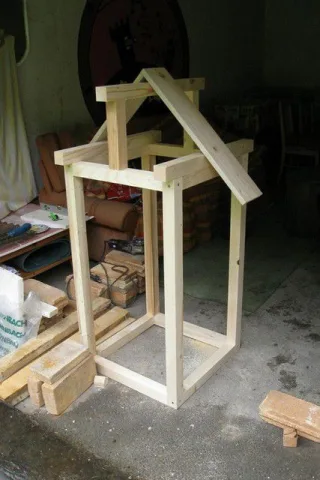

де16Далее, переходят к изготовлению самой деревянной коптильни.
Сначала из деревянного бруса нужно нарезать все необходимые детали конструкции: это 4 отрезка по 800 мм, 8 шт. – по 350 мм, 3 шт. – по 550 мм, 2шт. – по 200 мм.
Скреплять конструкцию можно с помощью гвоздей или же черных саморезов по дереву длиной 70 мм.
Первым шагом собираются передняя и задняя рамы каркаса. Для этого отрезки бруса в 350 мм, укладываются по краям, между деталями длиной в 800 мм, а затем все они фиксируются между собой. Так должно получиться две одинаковые рамы, которые соединяются по верхнему и нижнему краю отрезками в 350 мм.

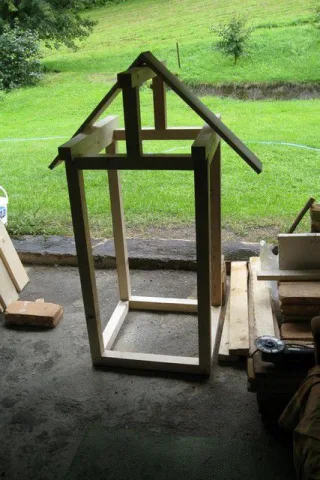

де17Готовую конструкцию устанавливают вертикально и по верхним боковым краям закрепляют отрезки бруса длиной в 550 мм.
Они должны выступать за периметр каркаса вперед и назад на 50 мм - это будет основа для закрепления кровельных досок.
Далее, нужно найти середину верхних перекладин обеих рам, передней и задней — в этих точках вертикально закрепляются отрезки бруса длиной в 200 мм. Эти стойки станут основой для закрепления конькового бруса крыши коптильни.
Сверху стоек фиксируется третий отрезок бруса, который должен также выступать за пределы каркаса на 50 мм вперед и назад.
Чтобы придать конструкции будущей крыши жесткость и обеспечить себе удобный монтаж кровельных досок, на коньковом брусе нужно найти середину и по ней закрепить по двум скатам по одной доске. Один их край стыкуется на коньковом брусе, второй образует свес, выступающий за периметр каркаса на 150÷170 мм.
Далее, сформированный каркас крыши полностью зашивается досками.

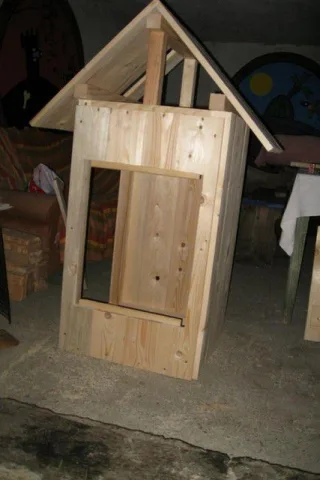

де18Следующим шагом обшиваются стенки каркаса.
Первый слой досок устанавливается и фиксируется саморезами в вертикальном положении. Их необходимо максимально плотно подогнать друг к другу.
Не стоит использовать для обшивки коптильни вагонку, так как древесина будет подвергаться температурному расширению, что может привести к деформации пазов, отчего доски могут растрескаться.

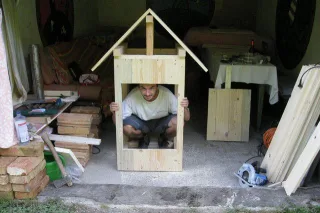

де19Очень важно точно рассчитать размер дверного проема – он должен быть больше самой дверцы на 5 мм, чтобы она входила в него свободно. Этот фактор учитывается в связи с температурным расширением древесины, а также с учетом влияния на нее влаги, так как коптильня устанавливается на улице и неминуемо будет подвергаться воздействию атмосферных осадков.

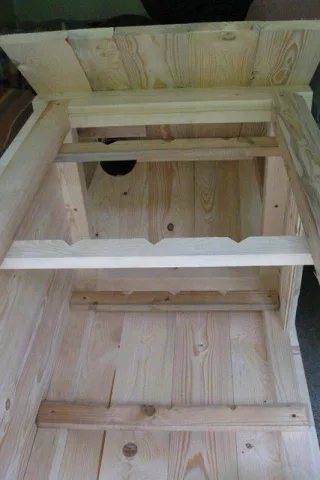

де20Досками обшиваются все, кроме одной боковой, стенки каркаса. Ее же оставляют временно открытой для того, чтобы можно было внутри коптильни на вертикальные стойки каркаса закрепить перекладины для укладки на них металлических стержней, на которые будут навешиваться с помощью крючков продукты, предназначенные для копчения.
Для того чтобы стержни были зафиксированы в одном месте и не сдвигались, в перекладинах делаются симметричные вырезы. Таких перекладин потребуется две или три пары.
После этого в крыше высверливается круглое или квадратное отверстие для вентиляционной трубы, которая должна иметь небольшой диаметр - всего в 50÷70 мм. Она закрепляется сверху кровельных досок.
Очень важно, чтобы между трубой и досками крыши не оставалось зазора, поэтому если он образовался, то его нужно обязательно заделать – для этого можно использовать паклю и столярный клей. Эти материалы, кстати, также хорошо подойдут для заделки щелей между досками.

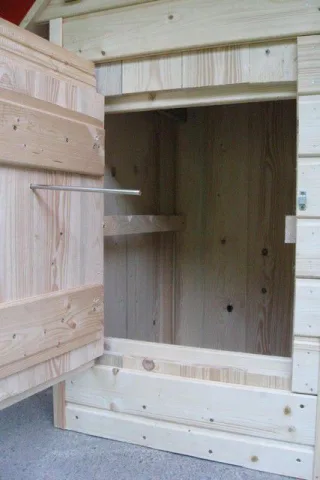

де21Далее, по снятым с проема размерам изготавливается дверца.
Конструкция ее достаточно проста, и будет состоять также из двух слоев досок - вертикального и горизонтального. Они закрепляются на двух каркасных, горизонтально установленных перекладинах.
Следующим шагом на передней стенке размечается расположение дверцы, а затем все стенки коптильни обшиваются вторым слом досок, которые располагают горизонтально.
Стыки досок на углах закрываются деревянными или металлическими уголками.
Чтобы контролировать температуру внутри коптильни, не открывая лишний раз дверцы, в ней просверливается отверстие, в которое устанавливается специальный штыревой термометр.

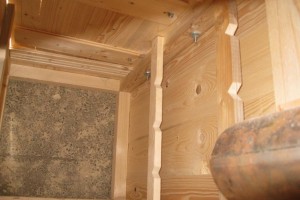

де22Дно конструкции остается открытым, так как через него в камеру будет поступать дым.

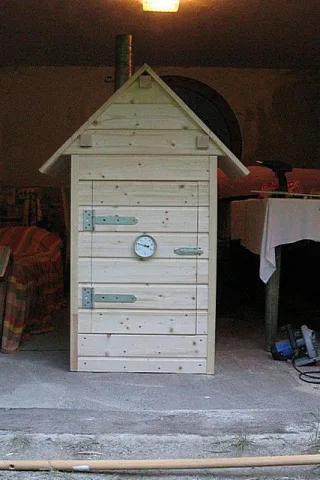

де23Готовую деревянную коптильню лучше всего покрыть сверху водоотталкивающей пропиткой на водной основе, чтобы усилить устойчивость поверхности к воздействию атмосферной влаги, наделив ее гидрофобными качествами.
Для этого подойдет один из аквалаков, которые в большом ассортименте представлены в специализированных магазинах стройматериалов.

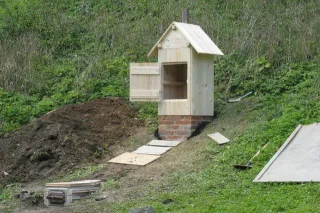

де24Своеобразной «кульминацией» сооружения деревянной коптильни является установка камеры-домика на кирпичный цоколь.
Скрепление между собой деревянного и кирпичного отделов постройки можно осуществить металлическими скобами или полосами, которые фиксируются одним краем на досках, а вторым – на кирпичных стенках.

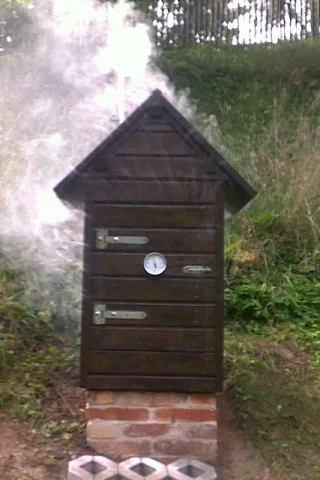

де25В готовом виде коптильня выглядит так, как представлено на данной иллюстрации.
Однако, еще рекомендуется покрыть доски крыши одним из легких кровельных материалов – это может быть уже упомянутая выше мягкая кровля, листы профнастила или металлочерепицы.
Контрольное испытание работы коптильни стоит производить, сделав в нее первую закладку продуктов.

Ниже на иллюстрации — еще один интересный вариант деревянной коптильни, конструкция которой предусматривает навес для хранения и одновременной сушки дров из деревьев плодовых пород, специально предназначенных для копчения продуктов.

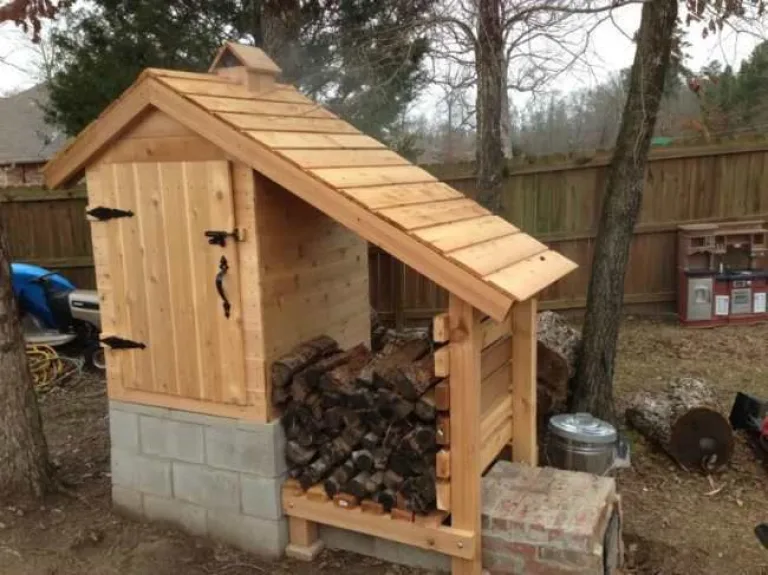

Интересный вариант деревянной коптильни, совмещённой с навесом для сушки и хранения дров

Интересный вариант деревянной коптильни, совмещённой с навесом для сушки и хранения дров

На фото можно видеть, что топка в этом случае расположена на более близком расстоянии от коптильни, поэтому вся конструкция занимает меньшую площадь на участке. Однако принцип функционирования такой постройки полностью идентичен описанному выше варианту.

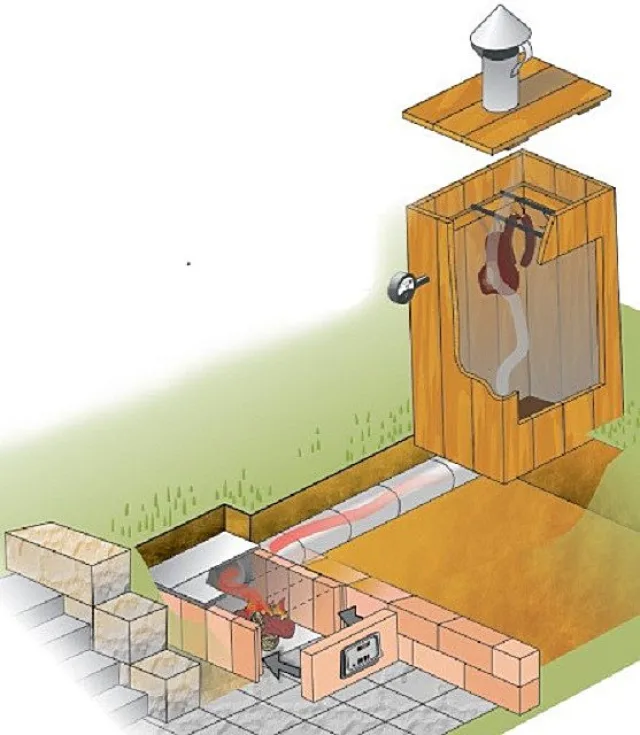

А этой модели не нужна сложная в подгонке боковая дверца – загрузка и выгрузка продуктов будут проводиться сверху, при снятой крышке

А этой модели не нужна сложная в подгонке боковая дверца – загрузка и выгрузка продуктов будут проводиться сверху, при снятой крышке

Эта модель деревянной коптильни не оснащена боковой дверью, она открывается и загружается через верх, поэтому ее проще будет изготовить. Кроме этого, не придется приобретать навесные петли и дверную ручку, а камеру легко будет открыть, ухватившись за немного выступающие по сторонам края крышки. Для экономии места на участке, топка может быть расположена достаточно близко к коптильне, а чтобы удлинить траекторию дыма из одной камеры в другую, дымоходную трубу можно расположить под углом.

Варианты коптильни холодного копчения из бочки

Достаточно простой способ изготовить коптильню как горячего, так и холодного копчения – это использование в качестве коптильной камеры металлической или деревянной бочки. Причем бочка может быть установлена вертикально или горизонтально.

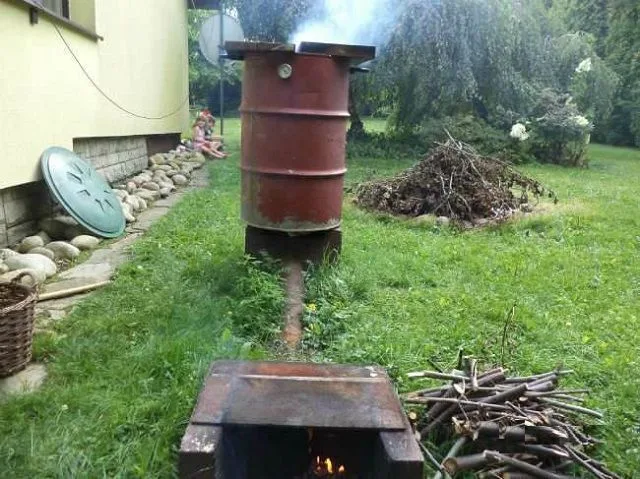

Бочка – это уже практически готовая коптильная камера, нужны лишь незначительные доработки

Бочка – это уже практически готовая коптильная камера, нужны лишь незначительные доработки

Преимуществом этого способа считается то, что сделать подобную конструкцию можно, даже не выкапывая траншею, а просто соединяя топку и бочку трубой, проходящей над землей. Однако, если коптильню планируется использовать в зимнее время, то трубу однозначно придется утеплять, так как, в противном случае, дым в ней будет слишком быстро остывать, и поэтому продукт получится недостаточно высокого качества.

При изготовлении этого прибора из бочки, можно обойтись без применения сварки, но для того, чтобы дым концентрировался в трубе и не ускользал через щели и в местах стыка трубы и камер, необходимо тщательно заделать все зазоры.

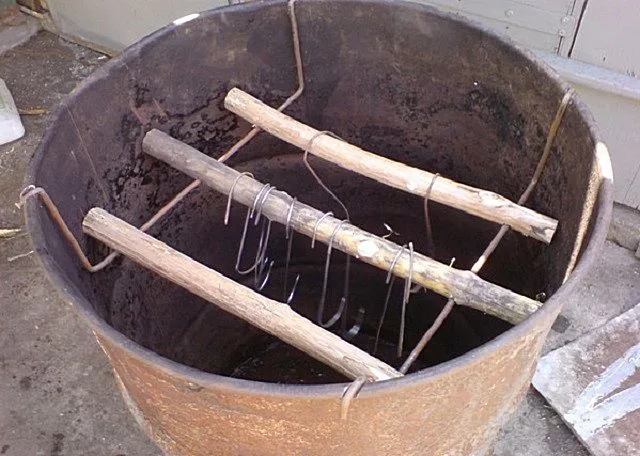

Пара проволочных кронштейнов и несколько деревянных перекладин – и можно развешивать зацепленные крючками продукты

Пара проволочных кронштейнов и несколько деревянных перекладин – и можно развешивать зацепленные крючками продукты

Не придется заморачиваться и над тем, из чего же сделать приспособления для подвешивания продуктов. Для этого вполне подойдут жесткая проволока и деревянные перекладины, на которые будут зацепляться крючки с нанизанными на них продуктами.

В качестве топки может быть использовано металлическое ведро, если вырезать в нем отверстие для трубы и часть стенки, сделав из нее импровизированную дверцу.

Еще один момент, который упростит изготовление коптильни — это то, что большинство владельцев этой простой конструкции предпочитают вместо крышки использовать плотную мешковину, структура которой будет достаточно хорошо удерживать дым и отводить его излишек.

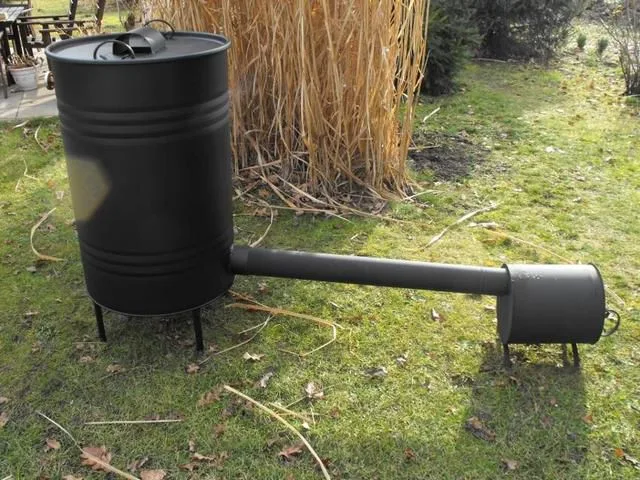

Готовая коптильня покрыта защитной жаропрочной краской

Готовая коптильня покрыта защитной жаропрочной краской

Более «цивилизованно» коптилка будет выглядеть, если покрыть готовую конструкцию жаростойкой краской, предназначенной для защиты металла от внешних агрессивных влияний влаги, кислородной или химической коррозии, перепадов температур.

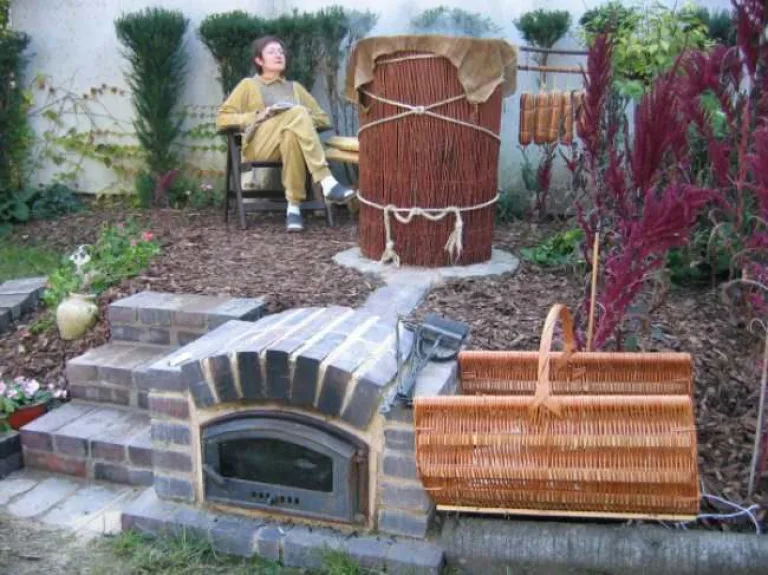

Такая коптильня вполне может стать «изюминкой» ландшафтного дизайна участка

Такая коптильня вполне может стать «изюминкой» ландшафтного дизайна участка

Если на участке совсем мало места, но установить коптильню все-таки хочется, то, изготовив ее из бочки, можно «провести маскировку» в стиле основного ландшафтного дизайна, спрятав дымоходную трубу под землю. На этой иллюстрации видно, как органично вписалась коптильная и топочная камера в декоративное оформление небольшого дворика.

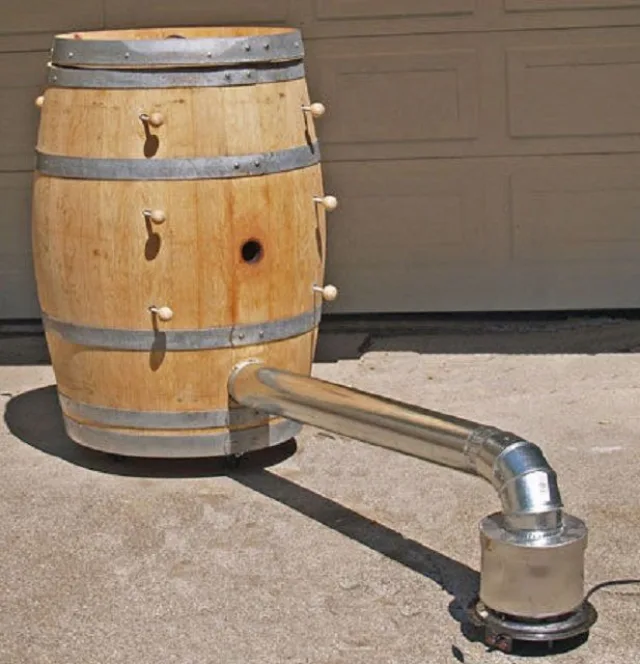

Очень симпатичная коптильня из деревянной бочки

Очень симпатичная коптильня из деревянной бочки

Дороже, безусловно, обойдется коптильня из деревянной бочки, но и вид ее более презентабелен, поэтому сможет стать украшением любой площадки двора. Кроме этого, как уже говорилось выше, правильная древесина, в дополнение к дыму, добавляет приятный аромат готовящимся копченостям.

Для изготовления такой коптильни снимается верхняя крышка бочки, и на разной высоте, на внутренние стенки закрепляются держатели для двух решеток, на которые можно просто уложить продукты, или же подвесить их на специальные крючки.

По сути, качественная коптильня может быть изготовлена из бочки, произведенной из любого материала, кроме пластмассы.

Коптильня, изготовленная из старого холодильника

Старый холодильник есть в очень многих домах: кто-то использует его в качестве шкафа для хранения различного хлама или инструментов, у кого-то он просто занимает место на участке или в гараже, а некоторые практичные владельцы домов дают ему вторую жизнь, переделывая в коптильню. Причем из этого старого прибора можно изготовить коптильную камеру как для горячего, так и для холодного приготовления деликатесов.

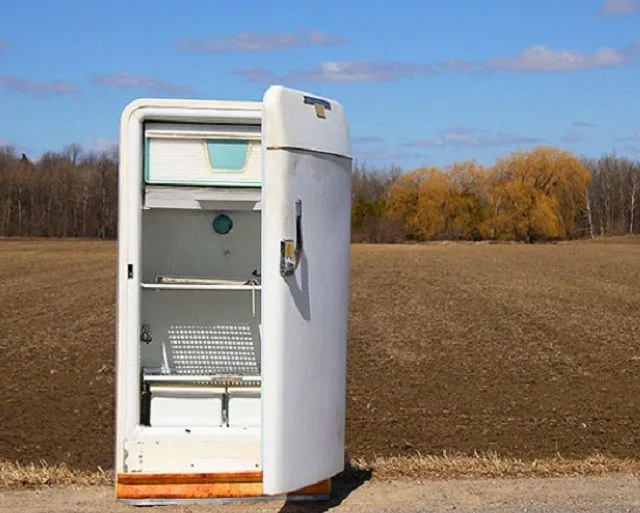

Старый холодильник – это просто находка для желающего изготовить собственную коптильню

Старый холодильник – это просто находка для желающего изготовить собственную коптильню

В старых моделях холодильников практически не использовался пластик – их внутренние стенки изготавливались из эмалированного металла, решетки – из алюминия, а полимеры же применялись только для съемных деталей, которые можно легко удалить из корпуса.

Если же холодильник не настолько древний, и внутри него много пластика, то такие детали придется полностью демонтировать, оставив для коптильни только металлический корпус.

Кроме корпуса холодильника с закрепленными внутри подставками для решеток, потребуется двухметровая труба, кирпичи для стенок топки и железный лист толщиной в 3÷4 мм для перекрытия топочной камеры.

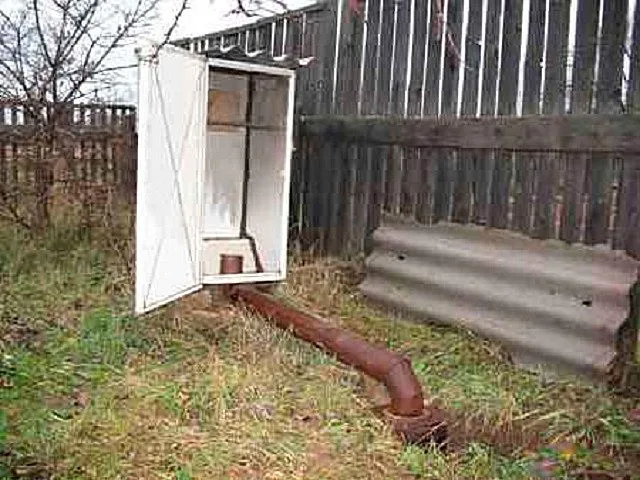

Как видно, схема достаточно проста, и реализовать ее сможет каждый

Как видно, схема достаточно проста, и реализовать ее сможет каждый

Топка должна быть расположена ниже уровня донной части коптильни. Труба может быть пущена над землей или заглублена – главное, что она должна монтироваться под уклоном. Внутрь корпуса холодильника труба заводится через его дно, а в топочную камеру – через ее заднюю стенку или перекрытие. Дым из топки, проходя через трубу и остывая по пути, будет попадать в коптильную камеру с нужной температурой. Однако, если труба не будет закопана в грунт, то в период летней жары дым не будет успевать остывать, а в зимнее время, наоборот, будет становиться холодным чересчур быстро. Поэтому трубу лучше всего «одеть» в утеплительный материал, который создаст оптимальные условия для остывания дыма в любое время года.

Для укладки продуктов внутри камеры используются решетки и крючки для подвешивания.

В потолочной части или в верхней области задней панели холодильника необходимо сделать небольшое отверстие, через которое будет уходить дым.

В заключение нужно сказать, что для коптильной камеры можно использовать и другие бытовые приборы, вышедшие из строя и имеющие достаточно большой корпус, изготовленный из металла. Например, внешний металлический кожух от старых круглых или прямоугольных стиральных машинок отлично подойдет для коптильной камеры.

Разобравшись в конструкции этого прибора и поняв принцип его работы, будет несложно найти материал для изготовления коптильни холодного копчения. Ну а после того как работа над ней будет закончена, на праздничном столе всегда будут деликатесные продукты домашнего производства, которыми можно будет побаловать домочадцев и гостей.

В завершение публикации – пример изготовления и практического совершенно не сложной в исполнении коптильни холодного копчения:

Видео: коптильня холодного копчения – конструкция, доступная любому.

Комментарии:

Задайте вопрос здесь или на нашем форуме

Подписывайтесь на нас Вконтакте

Пошаговые фотоотчеты по ремонту и строительству

2

Прочитать статью

Я не мастер, я ищу исполнителя работ
